Все о поршневых кольцах. Часть 1 — принцип работы.

Материалы изготовления

В качестве материала изготовления для цельнолитых поршней используются алюминиевые сплавы. Детали из таких сплавов характеризуются малым весом и хорошей теплопроводностью. Но при этом алюминий не является высокопрочным и жаростойким материалом, что ограничивает использование поршней из него.

Литые поршни изготавливаются и из чугуна. Этот материал прочный и устойчивый к высоким температурам. Недостатком их является значительная масса и слабая теплопроводность, что приводит к сильному нагреву поршней в процессе работы двигателя. Из-за этого их не используют на бензиновых моторах, поскольку высокая температура становится причиной возникновения калильного зажигания (топливовоздушная смесь воспламеняется от контакта с разогретыми поверхностями, а не от искры свечи зажигания).

Конструкция составных поршней позволяет комбинировать между собой указанные материалы. В таких элементах юбка изготавливается из алюминиевых сплавов, что обеспечивает хорошую теплопроводность, а головка – из жаропрочной стали или чугуна.

Но и у элементов составного типа есть недостатки, среди которых:

  • возможность использования только в дизельных двигателях;
  • больший вес по сравнению с литыми алюминиевыми;
  • необходимость использования поршневых колец из жаростойких материалов;
  • более высокая цена;

Из-за этих особенностей сфера использования составных поршней ограничена, их применяют только на крупноразмерных дизельных двигателях.

Как выбрать поршневые кольца: защита от подделки

В процессе подбора деталей необходимо в обязательном порядке придерживаться ряда правил и советов, которые помогут избежать приобретения поддельных запчастей. Начнем с того, что запчасти-заменители производства известных брендов не должны иметь слишком низкую стоимость по сравнению с оригинальными деталями.

Для изготовления качественной продукции производитель должен использовать качественные материалы и задействовать современные технологии производства. Перед поиском неоригинальных заменителей рекомендуется предварительно ознакомиться со стоимостью аналогичных оригинальных запчастей.

Поршневые кольца должны быть упакованы в фирменную упаковку. Сама коробка должна быть аккуратно склеена. Надписи на коробке должны иметь четкий и одинаковый шрифт, штампы, голограммы (при известном факте использования такой защиты на оригинальной упаковке). Фасуют детали в небольшие пакеты из полиэтилена, укладывая по три кольца.

На указанном пакете должны присутствовать следующие обозначения:

  • номер комплекта;
  • модель двигателя;
  • размер поршневых колец;

Косвенным признаком также является общее количество пакетов с кольцами. Это количество должно соответствовать количеству цилиндров конкретного двигателя, для ремонта которого предназначен данный ремкомплект.

Дополнительно исследуйте маркировку колец. Поршневые кольца в автоматическом режиме маркируются специальной меткой на производстве, на которой указан размер колец и завод-изготовитель детали. Указанная маркировка располагается на кольце в четко определенном месте. Поддельные детали могут не иметь маркировки или быть маркированными в месте, отличном от места нанесения таких меток на оригинальной продукции.

Еще перед покупкой рекомендуется подробно осмотреть расширительные пружины. Указанные пружины должны быть с переменным шагом витков, а также обладать отшлифованной поверхностью в области торцов и наружного диаметра. Отсутствие таких признаков может указывать как на низкое качество изготовления деталей, что сильно отразится на сроке службы, так и на подделку.

Не лишним будет провести проверку профиля и высоты выступов. Если выступы минимальны или полностью отсутствуют, тогда кольца могут являться не новыми, а бывшими в употреблении. Для надежности воспользуйтесь микрометром, чтобы определить номинальный и ремонтный размер колец.

Во время подбора компрессионных колец тактильно прощупайте фаску, которая находится на одной или обеих сторонах по наружному диаметру кольца. На изделиях низкого качества указанные фаски отсутствуют. На качественных кольцах также просматриваются торцы, которые по оттенку светлее и имеют слегка закругленную форму.

Хромированные поршневые кольца и кольца без такого покрытия по цвету идентичны, но вариант с нанесенным хромом отличается от аналога без хрома особыми выступами. На кольцах без покрытия такие выступы несимметричны. Наличие хрома также придает компрессионным кольцам характерный матовый оттенок, в то время как поршневые кольца без хрома имеют стальной отблеск.

Назначение компрессионного кольца в поршневом узле авто

Данное незамысловатое изделие представляет собой незамкнутую окружность, которая имеет небольшой зазор (по размерам он может достигать нескольких сотых миллиметра). Кольцо посажено в поршневом двигателе, будь он внутреннего сгорания или паровой. Вне зависимости от того, где используется, оно выполняет три главные функции. Во-первых, оно отлично уплотняет камеры сгорания. Во-вторых, является передатчиком тепла через стенки цилиндра – фильтрует тепло от поршня и не допускает перегрева. В-третьих, казалось бы, такой простой элемент, а он также отлично уменьшает расход моторного масла, если, конечно же, таковое используется.

Как видно, функции важные, поэтому в данный момент времени нельзя представить двигатель без поршневого кольца. Подробнее разберем устройство нашего элемента. Вне зависимости от типа, у всех имеется замок, он представляет собой стык между концом нашего кольца, которое сжимается до нескольких сотых миллиметров, когда поршень попадает в цилиндр. Компрессионные кольца служат для герметизации камеры, чтобы создавать нужный уровень компрессии. Чаще всего их поперечное сечение имеет прямоугольную форму, а на самом краю имеет цилиндрический профиль. Во время работы может незначительно скручиваться, тем самым облегая приработку.

Основные неисправности

Поскольку эти элементы ЦПГ находятся в постоянном контакте со стенкой цилиндра, то главной их неисправностью является износ рабочих поверхностей. Ресурс этих элементов во многом зависит от материала изготовления и условий эксплуатации, и он может варьироваться от 150 тыс. до 1 млн. км.

Но несоблюдение правил эксплуатации может значительно сократить их срок службы. Повлиять на ресурс могут:

  1. Несвоевременная замена смазочного материала в силовой установке.
  2. Использование низкокачественного топлива.
  3. Частая эксплуатация авто в условиях пробок или кратковременные поездки.
  4. Создание чрезмерно больших нагрузок на силовую установку.
  5. Перегрев мотора.

Основными признаками сильного износа поршневых колец является сильное падение компрессии, вследствие чего падают мощностные и динамические показатели авто и увеличивается расход топлива, а также значительное повышение расхода смазочного материала.

Двигатель дымит — кольца это или колпачки?

Появление цветного дыма из выхлопной трубы автомобиля способно вызвать панику у неопытного водителя. И действительно – за исключением редких случаев, такой симптом предупреждает о серьезной поломке. Опытный автолюбитель сразу ограничит круг проблем до износа колпачков или колец. Но здесь нужно знать несколько нюансов.

Когда волноваться не стоит?

На самом деле есть только один вид дыма, увидев который, можно расслабиться и выдохнуть. Речь идет о появлении густого дыма белого цвета в момент включения зажигания на непрогретой машине. Во время охлаждение двигателя после работы, происходит преобразование водного пара, появившегося в процессе работы, в конденсат. Параллельно с прогревом мотора, конденсат начинает выпариваться. На фоне холодного воздуха, горячий пар приобретает густой и яркий белый окрас, что и может напугать новичка. Это естественный процесс, так что здесь боятся нечего.

Когда беда уже пришла?

А вот если дым из выхлопной трубы рвется синим заревом, это уже признак серьезной проблемы. Он говорит о том, что масло начинает просачиваться в камеру сгорания вместе с топливом. Поэтому, такой проблеме больше подвержены владельцы подержанных, старых автомобилей. Медлить в этой ситуации не стоит – и без того недешевый ремонт с каждой неделей может стать еще более дорогим и глобальным. Но для начала нужно сделать диагностику, чтобы правильно определить область ремонта.

Способы диагностики

Итак, если у вас дымит двигатель, как же понять, что неисправно – кольца или колпачки? Не обязательно прибегать к методам компьютерной диагностики. Есть два несложных теста, позволяющих выявить источник проблемы:

  • Износ маслосъемных колпачков несложно выявить, наблюдая за автомобилем в движении с помощью зеркал заднего вида. Набрав скорость, отпустите педаль газа, позволив машине замедлиться естественным способом. Затем, резко нажмите на газ, наблюдая при этом за задней частью автомобиля в зеркало. Если с нажатием газа из трубы повалил синий, или синевато белый дым, значит виной тому одеревеневшие колпачки клапанов, переставшие справляться со своей функцией. Для второго способа вам потребуется дождаться охлаждения двигателя. Затем, на нейтральной передаче начать набирать обороты двигателя. Синий дым из трубы = замена колпачков. Наименее болезненный вариант для кошелька.
  • Неисправность колец можно распознать только на горячую. Как правило, они выдают себя при увеличении нагрузки на двигатель. Например, при движении в гору или резком наборе скорости при выполнении обгона. Если при выполнении этих действий за вами остается стойкий маслянистый след черного или синеватого цвета – все очень плохо. В лучшем случае, при неисправности поршневых колец, вы будете чаще обычного подливать моторное масло. Затем уже кольца могут залечь и ремонт такого рода соразмерен капитальному ремонту мотора. Косвенным признаком износа колец является ослабление мощности двигателя, когда машина начинает «тяжело идти».

В заключении

Наконец, многие забывают о такой проблеме, как некачественное топливо. Бензин, залитый на безымянной заправке на отшибе, способен окрасить ваши выхлопы во все цвета радуги, в зависимости от добавленной в него химии.

Для чего нужны кольца на поршнях

Рассмотрим подробно три свойства, которыми обладают поршневые кольца.

  • Во-первых, благодаря этому устройству камера сгорания уплотнена, другими словами в картер из цилиндра или, наоборот, из картера в цилиндр газы не проходят.
  • Во-вторых, они отводят тепловую горячую струю от нагретого поршня к прохладной стенке цилиндра, охлаждаемой воздухом, проходящим мимо. Если теплообмен нарушен, то поршневые кольца перегреваются. В результате чего возникают задиры, прогары, заклинивания, то есть износ тех конструкций, которые есть в двигателе.
  • В-третьих, они могут управлять теми деталями, которые необходимо смазывать. Главная задача в постоянном промокании колец, поршней и цилиндров, иначе, если у тех деталей будет нехватка смазки, то возможен быстрый их износ.

Работа над этими задачами касается тех трех деталей, известных как поршневые кольца, которые располагаются вверху, посредине и внизу на поршне. При создании устройства следили, чтобы поршневые кольца выполняли свою функцию во всех режимах машинного двигателя

Важно отметить, что признаки этих условий агрессивные. Ведь речь идет о трении, большом тепловом потоке и давлении, серьезных химических соединениях

Правильная установка поршневых колец

Рано или поздно ваш мотор износится и потребует либо смены поршневых колец, либо поршневой в целом.

Вроде поменять поршневые кольца – это рядовая задача, доступная каждому, кто мало-мальски знаком с устройством и принципом работы примитивного четырехтактного мотора. Но, к сожалению, люди страшатся потратить 15 минут своего невероятно драгоценного времени на прочтение литературы и запихивают все в мотор по принципу (а так и стояло. наверное, работать будет). Ну, флаг вам в руки и скорейшего обращения в сервис.

Итак, берем поршень и видим 3 проточки под установку поршневых колец. Никаких ограничительных стопоров на 4-тактных моторах нет, как на 2-тактных двигателях, например.

На 4-тактных моторах есть два вида поршневых колец. Первые два, которые устанавливаются в две верхние проточки, являются компрессионными. Исходя даже из названия понятно, что они отвечают за наличие компрессии в вашем моторе и должный удерживать собой газы, образовывающиеся в момент вспышки за счет горения топлива в камере сгорания.

Следующие три кольца являются маслосъемными. Тут тоже сразу ясно их предназначение. Они отвечают за снятие масла, которое покрывает стенки цилиндра в тот момент, когда поршень возвращается вниз. Если эти кольца будут пропускать, то масло будет оставаться на стенках цилиндра, а это чревато тем, что мотор начнет поджирать масло, и, естественно, появится дым.

Как устанавливать первично? Да, в принципе, как и стояли с завода, в том же порядке, но во избежание ошибок показываем еще раз.

Первоначально ставим главное маслосъемное кольцо: то, которое имеет волнообразную структуру. Установить его проще некуда, так как оно самое эластичное из всех.

Дальше ставим верхнее и нижнее ТОНКИЕ маслосъемные кольца. Они немного тверже, но с их установкой тоже не должно возникнуть проблем.

Теперь ставим поршневые компрессионные кольца: те, которые более толстые и «твердые». Первоначально устанавливаем нижнее, затем верхнее. Поставить их немного сложнее, так как они менее эластичны и более твердые. Сломать вам их вряд ли удастся, но вот при совершенно кривых руках погнуть их проще некуда.

Думаете, на этом все? Нет!

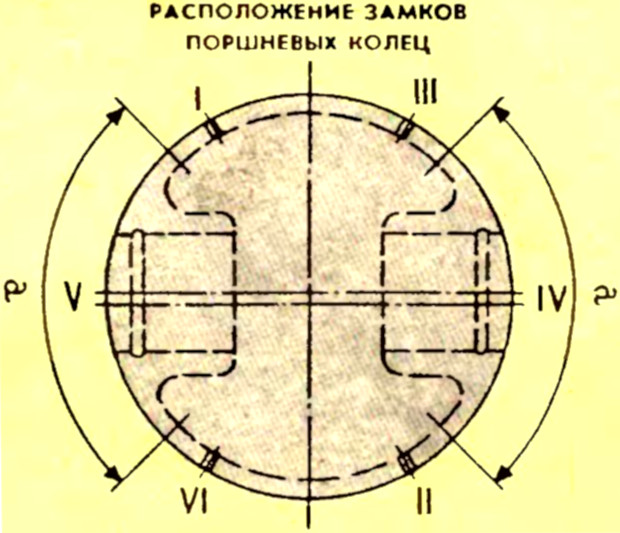

Дело в том, что кольца еще нужно правильно расположить на поршне, чтобы замки колец (место пропила) не попадали друг на друга. Проще говоря, нужно, чтобы пропил нижнего кольца не был расположен прямо над пропилом верхнего кольца.

Начинаем с верхних поршневых колец.

Замок нижнего кольца располагаем посередине над полостью клапана, например, впускного (можно и выпускного, тут разницы нет).

Замок же верхнего кольца располагаем строго в противоположной стороне от нижнего кольца. Соответственно, если замок нижнего кольца над полостью под впускной клапан, то замок верхнего над полостью под выпускной клапан.

Теперь переходим к маслосъемным кольцам. Эти кольца точно так же нужно расположить, чтобы ни один замок не совпал. Поэтому верхнее кольцо располагаем над отверстием под поршневой палец, с правой стороны.

Второе же (то, которое нижнее) располагаем с противоположной стороны, также примерно посередине отверстия под поршневой палец.

Последнее же волнообразное маслосъемное кольцо ставим в любую из четырех получившихся секций между отверстием под палец и полостью под клапан.

А теперь к вашему вопросу: что за ерунду нам тут втирает автор? И зачем так кропотливо выставлять положение всех 5 колец?

Объясняем. Все это мы делали, чтобы не получилось так, что когда один замок располагался над другим, через эти замки не проходят газы (в случае с поршневыми кольцами) и не оставалось на стенках масло (в случае с маслосъемными кольцами).

Если брать во внимание поршневые кольца, то это потеря компрессии и пропуск раскаленных рабочих газов до маслосъемных колец, которые не рассчитаны на такие внезапно появившиеся высокие рабочие температуры. Как итог, кольца после определенного времени могут сгореть

Если же обратиться к маслосъемным кольцам и совпадению замков на них, то у нас не будет полностью сниматься масло: оно будет доходить до поршневых колец, что приведет к закоксовыванию канавок колец, и как итог они залягут, а потом сгорят.

Как результат, вы получите сгоревшие кольца и износ поршневой.

Итог: выставить замки колец перед установкой – это дело 2 минут, а срок службы мотора данная операция может продлить на десятки часов.

Подбор запчастей

При выполнении капремонта двигателя необходимо правильно подобрать поршневые кольца, поскольку неправильный подбор приведет либо к отсутствию необходимой компрессии, либо к заклиниванию поршней в цилиндрах с последующим разрушением колец и образованием многочисленных задиров на поршнях и стенках цилиндров. Рассмотрим на примере двигателя ВАЗ-2111, как правильно подобрать нужные детали.

Существует таблица ремонтных размеров поршней и колец, с помощью которой подобрать подходящий диаметр деталей достаточно легко. Базовый диаметр цилиндров мотора ВАЗ-2111 составляет 82 мм, ремонтные поршни имеют увеличенный диаметр: на 0,4 мм для первого ремонта и на 0,8 мм – для второго. Кольца под ремонтные размеры также имеют увеличенный диаметр, и на них проставляется соответствующая маркировка.

В общих чертах процесс капремонта двигателя ВАЗ-2111 выглядит так: цилиндры растачиваются под первый ремонтный размер, при этом оставляется небольшой припуск на хонингование. Затем старые поршни заменяются на новые увеличенного диаметра, и на них монтируются поршневые кольца первого ремонтного размера.

Таблица ремонтных размеров существует для всех двигателей, и подобрать нужный диаметр не составит труда для любого мотора, будь то двигатель ВАЗ или Субару.

Модель двигателя (ВАЗ)Размер колец (мм)
нормальный1-й ремонтный2-й ремонтный
2101, 2103, 2108, 21081, 11117676,476,8
21011, 2105, 2106, 21217979,479,8
21082, 21213, 2110, 111138282,482,8

Установка натяжителя цепи ГРМ

Если у вас двигатель 157QMJ серии — делаем следующее: отворачиваем на корпусе натяжителя заглушку; вставляем в нее тонкую плоскую отвертку и начинаем закручивать болтик пока шток натяжителя не зайдет внутрь корпуса.

Не отпуская отвертки с одновременным придерживанием корпуса натяжителя, свободными пальцами — вставляем натяжитель в цилиндр, прикручиваем его болтами и только потом отпускаем отвертку и заворачиваем на место заглушку.

Если у вас двигатель 139QMB серии, то делаем так: выкручиваем из корпуса натяжителя заглушку и вынимаем пружину; задвигаем внутрь корпуса шток; устанавливаем в цилиндр натяжитель; вставляем в корпус пружину и заворачиваем заглушку.

После установки поршневой не забываем произвести регулировку тепловых зазоров клапанов и обкатать двигатель.

Подгонка и монтаж новых поршневых колец

После длительной работы в цилиндре двигателя образуется овальный износ и ступенька в верхней части цилиндра, куда доходит верхнее кольцо. Изнашиваются как кольца, так и поршни, постепенно увеличивается прорыв газов и растёт расход масла. Наступает время промежуточного или капитального ремонта.

При капитальном ремонте изношенный цилиндр, как правило, подвергают растачиванию и/или хонингованию, устанавливаются новые ремонтные поршни несколько большего диаметра (на автомобильных двигателях следующий ремонтный размер, как правило, на 0,5 мм больше) и кольца ремонтного размера. В случае допустимого ещё состояния цилиндров замене подлежат кольца, иногда и поршни. Согласно современным инструкциям, установка колец следующего ремонта с подточкой не разрешена, однако в целях снижения затрат на ремонт применяется.

Замечание: при установке колец следующего ремонта нужно производить тщательную проверку прилегания по зеркалу.

Обычно при этом приходится после подточки и выставления минимального зазора в стыкенезначительно подрабатывать поршневое кольцов районе замкапонаружному диаметру (!), лучше наждачным бруском. Если это не проконтролировать, то некоторое время будет повышенный расход масла, и риск перегрева на обкатке увеличится.

Поршень должен иметь зазор в цилиндре согласно инструкции. Обычно смазанный моторным маслом поршень должен под своим весом легко опускаться в цилиндре (при комнатной температуре). Если поршень будет иметь более плотную посадку, то тепловое расширение вследствие нагревания приведёт к задиру и снижению ресурса мотора. С другой стороны, если зазор между поршнем и стенками цилиндра слишком велик, при работе будет прослушиваться стук поршня, и из-за повышенных зазоров в замках колец ресурс до ремонта уменьшится. Сами поршневые кольца, благодаря наличию зазора, могут в небольших пределах изменять свой диаметр, что позволяет избежать заклинивания. Этого небольшого изменения диаметра достаточно, чтобы компенсировать температурное расширение и сжатие. Если кольца без поршня вставить в новый или отремонтированный цилиндр, то зазор должен составить около 0,2—0,4 мм (более конкретные данные — см. инструкцию по эксплуатации)

. Если зазор меньше — кольца подтачивают надфилем, если больше — устанавливают из большего ремонтного набора.

Над канавками кольца проводят, подкладывая под них тонкие металлические пластинки (несколько штук по длине окружности), либо используют съёмник колец. При установке поршня с кольцами в цилиндр, последние сжимают с помощью оправки или самодельного жестяного хомута.

Зазор в замке

Прорезь в поршневом кольце принято называть замком. Этот зазор  необходим, но он создает и очевидную проблему – в этом месте газы из цилиндра могут спокойно проникать в картер. Поэтому он должен иметь минимальную ширину при сборке, но не нулевую – из-за неравномерности теплового расширения цилиндра, кольца и поршня замок может свестись, после чего кольцо сломается.

Для каждого конкретного двигателя, исходя и из материалов, и из рабочего диапазона температур задается минимальный тепловой зазор в замке – при сборке мотора проверяем зазор в замке, чтобы он был не меньше нижнего порога номинала.

Износа кольца и цилиндра приводит к тому, что кольцо «расходится», зазор в замке растет, как растут и потери давления и масло проникает в камеру сгорания. Исходя из этого, задается максимальный размер зазора, при превышении которого кольцо заменяется новым.

Сравним величины номинального зазора для разных двигателей:

  • ВАЗ-2108: 0,25-0,45 мм;
  • ГАЗ-24: 0,25-0,6 мм;
  • Honda CR-V (мотор K20A4): 0,2-0,35 мм.

О чем нам говорят эти цифры? Минимальный предел зазора в замке нового кольца у отечественных двигателей близок, но вот максимальный выше в моторе с меньшей степенью форсировки: потери давления при этом сохраняются терпимыми. У японского же мотора материалы подобраны лучше, охлаждение верхнего кольца эффективнее, поэтому снижается минимальный размер,  и «вольностей» при сборке допускается меньше. Максимальный предел при дефектовке отличается – на моторах ВАЗ он составляет 1 мм, ГАЗ – 1,2 мм, у «Хонды» же верхнее компрессионное кольцо считается изношенным уже при зазоре 0,6 мм, с каким еще можно было бы собирать новый мотор двадцать четвертой «Волги».

Зазор в замке – это важный показатель при дефектовке мотора. Заводя кольцо на разную высоту, где цилиндр изнашивается по-разному, можно без нутромера узнать степень износа: в верху, где кольцо не соприкасается со стенками, цилиндр сохраняет номинальный диаметр, и именно в этом месте зазор в замке отображает износ кольца. Опускаясь ниже, кольцо расширяется, указывает на увеличение диаметра цилиндра ближе к середине, затем снова сужается. Грубо, но достаточно показательно  рассчитываем разницу в диаметрах цилиндра на разной высоте, отталкиваемся от измеренного зазора.

Предположим, номинальный диаметр цилиндра – 78 мм, что соответствует окружности 122,522 мм. Измеренный зазор в замке при установке кольца вверху – 0,4 мм, длина самого кольца – 122,122 мм. Теперь опускаем его к центру цилиндра и измеряем зазор 0,8 мм – из окружности 122,922 мм получаем диаметр 78,25 мм. Такой метод не учитывает то, что цилиндр становится бочкообразным или яйцевидным, и в середине кольцо прилегает к стенкам не всей поверхностью. Тем не менее, изменение зазора в замке указывает нам, что проблема двигателя не в износе колец, которые просто заменить: потребуется расточка цилиндров.

Что делать при износе колец?

Для того чтобы выбрать путь решения проблемы необходимо выяснить, по какой причине она возникла. Возникновение вышеуказанных симптомов может быть вызвано износом или поломкой компрессионных и маслосъемных колец или же в случае если они закоксовались и залегли.

В первом случае нужно будет обязательно разбирать двигатель, и устанавливать новые детали вместо поврежденных. При этом следует тщательно осмотреть все сопряженные детали, так как при поломке колец возможно возникновение задиров, что можно устранить только путем проведения капитального ремонта.

В случае если есть предположение, что поршневые и маслосъемные кольца залегли, то можно добавить в масло специальную присадку. Но такой способ применяется, как правило, в профилактических целях.

Связанные с поршневымикольцами неисправности возникают в практике довольно часто. Поэтому для того чтобы предотвратить возникновение серьезных последствий и, как результат, больших расходов на ремонт, необходимо вовремя распознавать первые их симптомы и принимать соответствующие меры.

ОСОБЕННОСТИ УСТАНОВКИ МАСЛОСЪЕМНЫХ КОЛЕЦ

Хочу обратить ваше внимание на установку именно маслосъемных колец. С компрессионными не должно возникнуть проблем если соблюдать простые правила, устанавливать надписями вверх (надписи, точка) и пользоваться специальным инструментом

При установки маслосъемных могут возникнуть трудности при отсутствии надписей, или правильность установки замка расширителя. Разберемся в этом подробнее. Если надписи отсутствуют, то не имеет значения какой стороной вы поставите кольцо и какое из них будет сверху, а какое снизу (наборные).

Часто ошибки возникают при установке поршня в цилиндр, даже если используется специальных хомут для стяжки колец на поршне. Особенность состоит в следующем

При сборке маслосъемного кольца стоит обратить внимание на замок расширителя и правильность его стыковки. Для наглядности смотрим изображение ниже

Во время сжатия колец на поршне замок расширителя маслосъемного кольца может соскочить с правильного положения и лечь в нахлест собираясь по спирали, таким образом пластины проваливаются через расширитель и это приведет к задиру стенок цилиндра, и канавок поршня. Чтобы этого избежать стягивающий хомут следует располагать таким образок как показано на изображении.

Какой должен быть зазор на поршневых кольцах? Детальный разбор

Тема, интересующая многих автолюбителей, как установить зазор между поршневыми кольцами, а особенно интересует это тех, кто собирается проводить ремонтные работы самостоятельно

Каждый знает, что любой автовладелец (опытный, или нет), старается больше узнать о повреждениях, которые могут возникнуть во время эксплуатации авто, а также о мерах их предосторожности

Какой должен быть зазор на поршневых кольцах? Мы рассмотрим различные особенности, и специфику темы, а также ознакомимся с основными приёмами и техниками, для ремонта этой детали.

Во-первых, самым первым шагом будет являться факт, который связан с осмотром поршней. Необходимо проверить и тщательно осмотреть поршень на наличие на поверхности трещин, или мелких механических повреждений. Если вы заметили даже небольшой дефект, то следует немедленно заменить поршень на новый. Чтобы избежать неприятной ситуации, или более крупной поломки.

Во-вторых, если у вас разобран двигатель, то следует также уделить внимание и поршням. К таким профилактическим мерам можно отнести очистку головки поршня от имеющегося нагара, очистка и обработка канавок которые находятся под поршневыми кольцами

В-третьих, после того как поршень был очищен, следует обязательно осмотреть зазоры между канавками и кольцами. В решении данной проблемы как никогда лучше подойдёт таблица, в которой будут указаны номинальные зазоры поршневых колец.

Это:

  • Параметры верхнего компрессионного кольца должны быть 1-0.04-0,075 мм;
  • Компрессионное кольцо, которое находится внизу, должно быть размером 2-0,03-0,065 мм;
  • Маслосъемное кольцо с зазором в 3-0,02-0,055 мм.

Помните, что для каждого зазора характерны свои параметры и расстояние, самое главное — не перепутать их. Допустимый зазор должен быть равен 0,15 мм. В том случае, если на глаз тяжело точно определить расстояние между зазорами поршней, то можно воспользоваться специальным прибором — микрометром.

Как правильно использовать микрометр, чтобы определить размер зазора на поршневых кольцах? Нужно померить диаметр поршня сразу в нескольких местах по его окружности. Потом измерить ширину канавок, используя при этом специальные щупы.

После измерений следует вычислить средний показатель значения зазоров. Если показатели отличаются друг от друга, то следует заменить поршень, если показатели одинаковы, то всё в порядке.

В-четвёртых, измерение зазоров в замках поршневых колец. Выполнять данное измерение можно как при помощи специальной оправы, так и при наличии простого предмета цилиндрической формы. Показатели и параметры зазора следует измерять при помощи специального щупа. Параметры зазора пригодного для эксплуатирования имеют следующие пропорции – 0,25-0,45 мм.

При этом может допускаться погрешность равная 1,0 мм, которая может возникнуть в результате износа детали. В том случае, если размер зазора выше нормы, то поршень необходимо поменять. Если же измеренный зазор меньше указанных параметров (0,25 мм.), то всё, что нужно это просто подточить торцы до нужного размера.

В-пятых, измерение зазора между поршнями и цилиндрами. Данное измерение основывается на установлении соответствия между уже измеренными диаметрами поршня и цилиндра. Здесь стандартные показатели равны от 0,025 до 0,045 мм, при возможном износе 0,15 мм.

Как подобрать поршневые кольца

Подбор поршневых колец означает, что размеры поршневых колец в обязательном порядке должны соответствовать как размерам поршней, так и размерам цилиндров. Добавим, что производить подбор поршневых колец по размеру немного легче сравнительно с подбором самих поршней. Так происходит благодаря тому, что ремонтные поршневые компрессионные и маслосъемные кольца для различных моделей двигателей в большей или меньшей степени сегодня являются взаимозаменяемыми. Это означает, что можно приобрести как оригинальные поршневые кольца, так и подобрать детали стороннего производителя.

Подбор колец по размерам

Подбирать кольца необходимо с учетом следующих базовых параметров:

  • высота поршневого кольца;
  • диаметр поршневого кольца;

Любой качественный аналог, который имеет необходимые размеры, зачастую становится без всяких проблем. Для полной уверенности необходимо также учитывать радиальную ширину поршневых колец, а точнее соответствие данной ширины канавкам поршня. Другими словами, глубина канавок в отдельных случаях может оказаться недостаточной.

Что касается компрессионных колец, такие кольца конструктивно схожи, зачастую имеют одинаковую или практически одинаковую радиальную ширину, так что проблем после установки правильно подобранных по размеру колец из этой группы обычно не возникает. Подбор маслосъемных колец, напротив, требует повышенного внимания как к самой конструкции кольца (коробчатые, наборные маслосъемные кольца), так и дополнительного уточнения их радиальной ширины по специальным каталогам изготовителя колец.

Хотелось бы добавить, что подбирать поршневые кольца для дизельных двигателей сложнее. Компрессионные кольца для дизелей имеют молибденовое покрытие, а также отличаются трапецеидальным профилем, который дополнительно может иметь разные углы. Маслосъемные кольца в дизелях обычно коробчатые, но и данный факт необходимо проверять по каталогам, так как встречаются случаи установки на дизельный двигатель наборных колец.

Обратите внимание, что ставить на дизель поршневые кольца от бензинового двигателя крайне не рекомендуется. Одновременно с этим в отдельных случаях допускается вариант установки поршневых колец с дизеля на бензиновый мотор

Какие поршневые кольца лучше

Помимо выбора из доступных номинальных и ремонтных размеров колец потребуется также отдельно подобрать материал изготовления.  Вполне справедливо утверждение, что поршневые кольца для маломощного низкооборотистого двигателя, который был разработан 10-15 лет назад (даже при учете их полного соответствия по размерам), смогут нормально и долговременно функционировать в высокофорсированном силовом агрегате с турбонаддувом.

Дело в том, что материалы, нанесенное покрытие и допуски по геометрии колец вполне могут отличаться

На указанные факторы в процессе подбора следует обращать пристальное внимание, особенно в случае отсутствия точных данных в каталогах изготовителя.  Также следует добавить, что кольца для новых двигателей обычно хорошо работают в старых ДВС, но не наоборот

Верхнее кольцо является наиболее сильно нагруженным в процессе работы ДВС. По этой причине такие кольца изготавливаются из легированного чугуна, который также получает плазменное напыление хрома или молибдена. Хром имеет пористую структуру, что позволяет эффективно удерживать нужное количество моторного масла. Покрытие хромом или молибденом позволяет повысить уровень износостойкости колец, а также обеспечивает низкий коэффициент трения во время контакта со стенками цилиндра.

Достаточно качественными принято считать чугунные поршневые кольца. Такие детали выполнены из высокопрочного чугуна, который обладает улучшенными свойствами и активно противостоит износу. Маслосъемные кольца бывают хромированными, а также без покрытия хромом. Также в продаже представлены стальные кольца, дополнительно оборудованные пружинным элементом.

Хромированные кольца обычно устанавливаются на моторы с высокой степенью сжатия, что предполагает более серьезные нагрузки на ДВС и ЦПГ. Гражданские автомобили иностранного производства зачастую имеют поршневые маслосъемные кольца из нержавеющей стали. Такие кольца отличаются большим сроком службы, низким весом и приемлемой стоимостью.
