Автомагнитолы Mercedes Sprinter – возможно всё

Как разблокировать штатную магнитолу

Раскодировать автомагнитолу Мерседес легко и просто

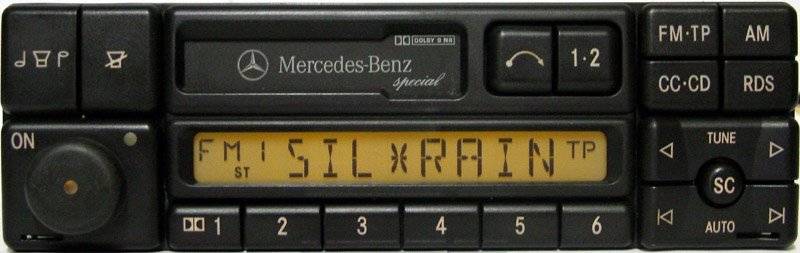

Если на машине стоит заводская магнитола Мерседес, то для входа в инженерное меню необходимо:

  • Включить магнитолу;
  • На дисплее появится CODE. Остальные манипуляции можно будет делать только после того, как на экране высветится данная надпись.
  • В верхнем левом углу есть кнопка, на которой нарисованы ноты. На нее следует нажать;
  • Теперь нужно зажать две кнопки вместе:FM и AM. Находятся они в верхнем правом углу;
  • Для выбора разделов следует использовать кнопку TUNE, которая служит еще и для переключения треков. Для входа в эти разделы нужно нажимать на SCAN;

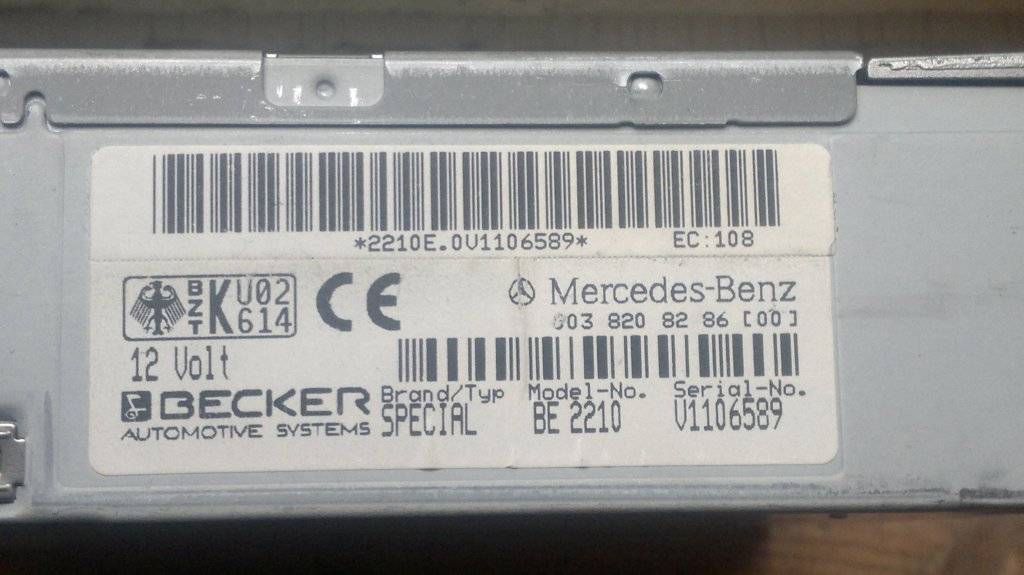

  • После входа в эти разделы можно записывать нужную информацию. Как правило, она состоит из марки устройства, его модели, а также серийного номера. Может ввести в заблуждение необходимость ввода кода, который состоит из 14 значений.

Автомагнитола Мерседес Вито

Важные моменты

Мерседесовская автомагнитола

Отметим, что:

  • Для соединения радио надо использовать другой переходник;
  • Для антенного усилителя ТВ можно воспользоваться проводом AMP-C.

Видео обзор даст полноценную и более обширную информацию по установке, подключению использованию разъемов и распиновок штатных автомагнитол Мерседес. Не менее полезны будут и фото – материалы, схемы и инструкция по эксплуатации головного аппарата. Если есть сомнения в том, что подключение своими руками вызовет много проблем, то рекомендуем воспользоваться услугами специалистов. Цена на их услуги, правда, высокая, зато качество работ гарантируется.

Разблокировка других моделей

Мерседес Вито автомагнитола

Таким же манером, но с некоторыми отличиями можно разблокировать и другие модели(см.Как разблокировать автомагнитолу: советы профессионалов).

Мерседес Аудио 10

Автомагнитола Мерседес Бенц

Разблокировать устройство можно, придерживаясь таких этапов работы:

  • Включить оборудование;
  • На экране должно засветиться слово «CODE», при этом первая буква будет мигать с определенной периодичностью;
  • Вводить код нужно прямым нажатием на кнопки. То есть, если код магнитолы – 2367, то ввод необходимо производить путем нажатия кнопок 2, 3, 6, 7;
  • Код нужно ввести максимально точно, иначе система может его не принять. Если код был введен правильно, то можно нажать на RDS.
  • Затем магнитола должна включиться;
  • Есть всего 3 попытки введения подходящего кода. Если все три раза была введена ошибочная информация, то на дисплее появится WAIT.

Другой способ

Ввести код можно, следуя инструкции:

  • Включить, после чего на дисплее высветится «CODE», а буква “C” будет мигать;
  • Ввод кода происходит при повороте правой ручки;
  • Если цифра будет подходящей, то для ее ввода надо нажать на правую ручку;
  • Эту же операцию следует осуществить и для всех остальных цифр;
  • Если код на дисплее будет подходящим, то необходимо будет нажать на правую ручку и удерживать ее;
  • После этого устройство должно включиться.

Автомагнитола на Мерседес 211

Мерседес Аудио 10 CD

Разблокировка магнитолы, относящейся к данной марке, происходит так:

  • Включить устройство. Сразу же после этого на экране должна возникнуть надпись CODE;
  • Выбор нужной цифры происходит благодаря вращению правой ручки. Чтобы цифра стала составляющей кода, нужно нажать на правую ручку;
  • Эти же манипуляции следует выполнить и для остальных 4 цифр;
  • Если на дисплее выбранный код является корректным, то надо нажать и удерживать правую ручку;
  • После всех этих действий магнитола должна включиться.

Мерседес Аудио 30

Разблокировать магнитолу можно, придерживаясь такой последовательности:

  • Включить автомагнитолу. На экране должен появиться CODE, а первая буква этого слова будет мигать;
  • Ввод кода происходит путем нажатия кнопок. То есть, если необходимо ввести цифру 3, то и нажать нужно на эту цифру;
  • Если на дисплее будет введен правильный код, то нужно будет нажать на >I, после чего магнитола будет включена.

Мерседес Бенц Навигатион

Автомагнитола на Мерседес s320

Необходимо придерживаться такой последовательности:

  • Включить питание устройства. На дисплее должна появиться надпись:»ENTER CODE NUMBER»;
  • Ввести нужный код можно путем прямого нажатия кнопок, соответствующих значению кода;
  • Если на дисплее уже высвечен правильный код, то следует нажать <<;
  • Магнитола будет включена.

Мерседес Бенц Саунд 20

 Итак:

  • Включить автомагнитолу. После этого на дисплее должно появиться значение «CODE * * * *»;
  • Ввести соответствующий код можно благодаря нажатию стрелок вверх/вниз;
  • Если на экране будет светиться правильное значение кода, то следует нажать на»М»;
  • Точно также нужно вводить и все остальные значения кода. Всего должно быть 5 цифр;
  • Чтобы подтвердить, что код правильный, нужно нажать и удерживать кнопку «М»;
  • После этого магнитола должна включиться.

Как вводить код на штатные магнитолы

Мерседес Бенц Саунд 30 CD

 Итак:

  • Включить магнитолу. Вначале на экране должна засветиться надпись SOUND30. Спустя несколько секунд она будет сменена надписью «CODE * * * *»;
  • Одновременно нажать на кнопки «AM/FM/CD», а также 0—- на дисплее;
  • Ввод нужной цифры следует регулировать кнопкой громкости;
  • После ввода последней пятой цифры надо нажать на «AM/FM/CD» и удерживать эту комбинацию на протяжении 3 секунд;
  • Если код был введен правильно, то магнитола включится после характерного сигнала. В противном случае она может зависнуть на некоторое время.

Таким образом, разблокировать автомагнитолу Мерседес можно и своими руками. Естественно, можно воспользоваться и услугами профессионала, ведь цена на такую процедуру не является слишком высокой. Но выполнить ее можно и у себя дома. Перед ее началом желательно ознакомиться с фото и видео на эту тему, которых есть большое количество на просторах интернета. Наша инструкция тоже должна пригодиться.

Подключение своими руками

Распиновка на автомагнитоле мерседес

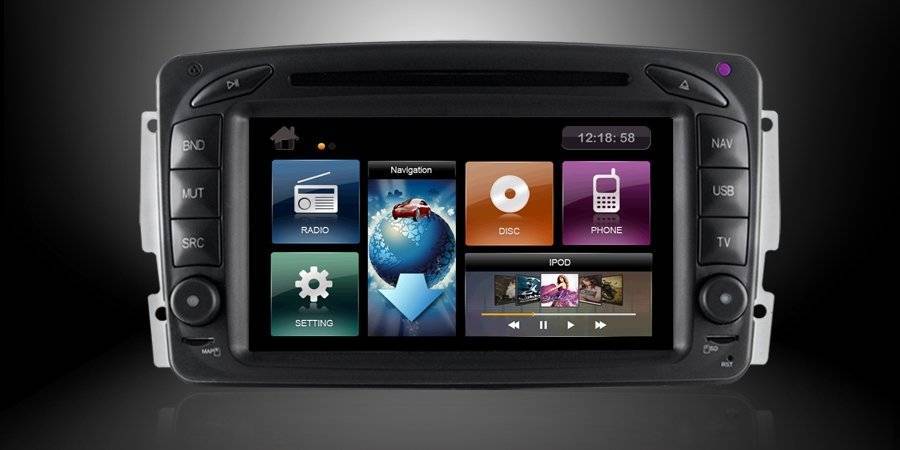

Ниже будет представлена инструкция, описывающая процесс демонтажа старого и установки нового, более функционального головного аппарата на Мерседес.

Демонтаж

Распиновка автомагнитол мерседес

Приступим к снятию:

  • В первую очередь надо отсоединить минусовой кабель от АКБ;
  • Далее надо будет заняться демонтажом автомагнитолы, которую на Мерседесах держат два фиксирующих крепления. Они представляют собой специальные приспособления, похожие на ключи. Найти их можно в бардачке автомобиля или купить, обратившись в соответствующий дилерский центр.

Продолжаем:

  • Ключи вставляем в специально предназначенные отверстия до тех пор, пока не будет услышан характерный щелчок, свидетельствующий о том, что произошло зацепление;
  • Теперь тянем за оба ключа и вынимаем автомагнитолу.

Идем дальше:

  • Отсоединяем электропроводку, которая входит в аппарат с разъемом(см.Какие бывают разъемы автомагнитол);
  • Снимаем также антенный кабель;
  • Нажимаем на фиксаторы, чтобы полностью снять аппарат.

Важные моменты демонтажа

Переходник для подключения

Советуем ознакомиться:

  • Большинство современных стандартных автомагнитол потребуют специальные приспособления для их снятия. Что касается отверстий, куда входят ключи или специальные приспособления, то они могут быть заглушены резиновыми составляющими;
  • Как правило, стандартные ключи имеют C-образную форму. Сделаны они из прочной и толстой проволоки. Вставив их в специальные отверстия, можно легко освободить фиксаторы, держащие автомагнитолу;
  • Ключи вставляются до тех пор, пока фиксаторы не разблокируются;
  • Снимать аппарат из гнезда надо медленно, используя в качестве ручек сами ключи;
  • Снимая электропроводку, рекомендуется запомнить ее расположение.

Наружный корпус

Автомагнитола и ее подключение на Мерседес

Полезно будет знать, что:

Многие встроенные автомагнитолы сидят в гнезде на салазках. Они остаются на передней панели после демонтажа аппарата.

Установка

Своими руками подключение

Приступим:

Для начала устанавливаем новую рамку на авто и фиксируем ее 2-я шурупами.

Подготавливаем проводку для новой автомагнитолы с современными функциями:

  • Прокладываем кабель для камеры заднего вида;
  • Проводим также антенный провод для ТВ;
  • Все нужные разъемы AUX, USB и Ipod желательно вывести в бардачок или другое удобное место;
  • Что касается GPS-антенны, то она устанавливается под решеткой по самому центру консоли около лобового стекла.
  • Не забываем предварительно снять верхний карман и решетку центрального динамика;
  • Устанавливаем аппарат, произведя монтаж на двусторонней липучке. Она идет в комплекте с современными автомагнитолами;
  • Кабель штатного головного аппарата для Мерседес протягиваем через правое отверстие, а разъем выводим к автомагнитоле;
  • Штатный аппарат подключаем к CAN шине автомобиля (распиновка будет как раз кстати);

Автомагнитола Мерседес-Бенц

  • От места монтажа до CAN (находится справа на стенке большинства моделей Мерседес) протягиваем 2-х жильный кабель (лучше брать с сечением 0,5 мм2);
  • Не забываем снять уголок панели, который закрывает CAN;
  • Снимаем пистоны;
  • Пины на 2-х жильный провод, идущий от автомагнитолы, надо будет обжать;
  • Теперь пины вставляем в корпус разъема, а затем подключаем к CAN;
  • Подключение почти осуществлено, и теперь можно установить назад пластиковые элементы салона;
  • Подготавливаем жгут проводов, чтобы подключить штатное головное устройство к готовому разъему Мерседес (предполагается обычный евро разъем);
  • Проводим распиновку разъема переходника, через который собственно и будет осуществляться соединение.

Заводская автомагнитола Мерседес

Подключение автомагнитолыСамо время перейти к последнему этапу – окончательной установке:

  • Находим слева и справа транспортировочные углы и откручиваем их;
  • Ставим полозья слева и справа.
  • Проводку окончательно соединяем к задней панели штатного головного аппарата;
  • Ставим магнитолу в рамку;
  • Фиксируем шурупы;
  • Включаем устройство и проверяем, как все работает.
