Полезные советы по использованию лебедки для квадроцикла
- Проверяйте веревку и трос перед любой поездкой на квадроцикле, а также после нее. Если же веревка или трос получили какие-либо, даже незначительные повреждения, их необходимо незамедлительно поменять;
- Если вы пользуетесь кевларовой веревкой, то необходимо детально изучить Руководство пользования синтетических тросов и со всеми нюансами работы;
- Меняйте трос, если он растянут более чем на 25 процентов, если его жилы повреждены; если на нем есть расплавленные участки;
- Сохраняйте и трос, и лебедку в чистоте и пользуйтесь полотенцем;
- Слишком долгое использование лебедки очень истощает аккумулятор, так что необходимо всегда следить за зарядом и проверять проводку;
- Проверяйте контрольную панель на наличие повреждений и проверяйте ее чистоту и герметичность. Не давайте грязи попадать на контакты;
- Никогда не пользуйтесь смазками для троса!;
- Если вы проводите операции при низких температурах, следует предварительно прогреть лебедку, то есть несколько раз выпустить и намотать 5-7 метров;
- При хранении лебедки переключатель необходимо переводить в активный сбор троса.
Конечно, все эти советы и правила пользования лебедкой не рассказывают обо всех ситуациях, с которыми можно столкнуться, но здесь описаны часто встречающиеся случаи и методы предотвращения нежелательных последствий.
02 Июля 2016 Тюнинг глушителя на квадроцикл – прямоточные, тихие и шноркель выхлопной трубы | 18 Июля 2016 Переделка и усовершенствование тормозной системы квадроцикла |
Специальные гаджеты и экипировка
Конечно, одна только лебедка не является гарантированным спасением, но, если взять лебедку и использовать ее вместе с некоторыми специальными устройствами, то она станет весьма перспективным инструментом для спасения квадроцикла. Какие же предметы необходимо использовать вместе с лебедкой?
Краги. Краги способны защитить кожный покров от ожогов, стирания и порезов в процессе работы с лебедкой. Это доступная и важная вещь, которую можно легко найти в магазине спецодежды;
Крюковая лента. Лента представляет собой некоторым кусок прочной тряпичной ленты, которая способна облегчить работы с сделать захват транспорта более безопасным;
Полиспаст. Это или один, или несколько блок-роликов, позволяющих усилить полезное действие лебедки в то количество раз, какое количество блоков есть. Также блоки-ролики помогают менять направление тяги, при этом не стирая и не повреждая трос;
Соединительная скоба. Они необходима для соединения между собой пары тросов;
Цепь с крючком. Это своего рода удлинитель, но не стоит забывать и о том, что для этой цепи нужен свой особый блок-ролик
Кроме того, цепь способна повреждать кору деревьев, так что с этим осторожно;
Защита для деревьев. Создается из нейлона и используется как подкладка для фиксации точки опоры;
Динамическая стропа. Стропа необходима для того, чтобы вытягивать транспорт из ловушки с помощью растяжения. Динамическую стропу нужно использовать, только если квадроцикл на самом деле сильно влип;
Инструменты. Это лопата, бензопила или топор;
Запасные детали для лебедки и сложным деталей квадроцикла, без которых он не поедет;
Набор инструментов для починки лебедки и квадроцикла.
Преимущества и недостатки дисков с бедлокими
Усиленные ободья с фиксаторами шин необходимы для суровых ландшафтных условий. Эксплуатировать колёса с «бусинками» по городу непрактично. Разве что для брутального внешнего вида внедорожника. Поэтому стоит подходить к этому вопросу прагматично.
- Преимущества:
- можно снижать давление до минимума, обеспечивая лучшую проходимость;
- резину легко снимать и ставить самостоятельно;
- покрышка не слетает с обода;
- суровый имидж автомобиля.
- Недостатки:
- тяжёлый вес диска;
- сложности при балансировке;
- требуется систематическое обслуживание крепежных болтов;
- в ряде стран Европы эксплуатация по дорогам общего пользования с бэдлоками запрещена (для тех, кто любит путешествовать).
Основные требования к лебедке
Выбор лебедки для квадроцикла должен быть обдуманным, так как от этого зависит функциональность оборудования. Оно должно быть легким, комфортным в эксплуатации и долговечным. При этом тяговая мощность все детали механизма должны соответствовать модели квадроцикла. Чем он больше весит, тем массивнее и прочнее должна быть лебедка.
Обратить внимание нужно и на момент вращения, от него зависит тяговая сила механизма. Трос наматывается на барабан, перемещая транспортное средство
Если раньше применялись механические лебедки, то сегодня они практически все оснащены электрическим приводом.
При выборе компонента обязательно учитывают сферу применения квадроцикла. Если он будет эксплуатироваться в сельском хозяйстве, для перевозки грузов, лебедка должна быть еще мощнее. Также повышенные требования выдвигаются и к качеству троса.
Вытаскивание квадроцикла не по прямой траектории
Пусть вытаскивание квадроцикла и является одним из базовых шагов, но оно требует дополнительного использования точек опор и использование полиспастов.
Итак, что надо сделать:
1. Надеть перчатки и всю остальную защиту;
2. Отключить рычаг фиксации. Отключение позволит вам без лишних проблем размотать трос вручную, не тратя заряд батареи;
3. Освободить крюк и присоединить к нему крюковую ленту;
4. Размотать трос вплоть до точки крепление. Удостовериться в том, что трос держится крепко;
5. Установить надежную защиту для дерева на точке крепления. Помните о том, что правильная точка крепления располагается максимально далеко, ведь чем больше плечо, тем больше сила тяги. Если поблизости точек опоры нет, но вы поехали с другом, то его квадроцикл будет точкой опоры. В крайнем случае можно вбить в землю толстый кусок арматуры, создав тем самым якорную точку опоры;
6. Соединить лебедку и точку опоры;
7. Зафиксировать рычаг фиксации;
8. Соединить контрольную панель и лебедку;
9. Медленно натянуть трос;10. Проверить точку опоры и удостовериться в том, что все имеющиеся соединения правильно работают;11. Продумать, как вы будете себя вести и что делать, если вдруг ситуация выйдет из-под вашего контроля;12. Проверить правильность укладки троса;
13. Проверить траектория движения, чтобы устранить нежелательные препятствия на пути движения троса. Необходимо следить за тем, чтобы трос на барабан ложился максимально ровно. Также следует удостовериться в том, что у квадроцикла есть нейтральная передача и не зажаты тормоза и не включена передача парковки; 14. Проследить за тем, чтобы в области риска не стояли люди, потому как ситуации бывают разные; 15. Теперь непосредственная работа с лебедкой. Вместе с постепенным натяжением троса необходимо подавать газ, попутно следя за тем, чтобы трос укладывался ровно. Желательно задавать изначально правильный курс; 16. После того, как вы сможете спокойно управлять квадроциклом, это означает, что работа закончена;
самодельная лебедка
Модератор: User buggy
Сообщение механик денис » Вт мар 15, 2016 5:32 am
Сообщение Vitalya32 » Вт мар 15, 2016 9:47 am
Сообщение семен36 » Вт мар 15, 2016 10:07 am
Сообщение Bookvoed » Вт мар 15, 2016 11:48 am
Схема механической лебедки Гаргашьяна. Лебедка могла порвать трос 12 мм, машина на этой лебедке при пересечении водных преград выходила на глиссер :mr47_04: . После того как две машины с такими лебедками выиграли чемпионат РФ по трофи, она была запрещена :russian:
По устройству редуктор лебедки – открытая ГП УАЗ, сцепление – набор мотоциклетных дисков сцепления. Привод от двигателя цепью или клиновым ремнем.
Сообщение механик денис » Вт мар 15, 2016 2:29 pm
Сообщение Vitalya32 » Вт мар 15, 2016 3:02 pm
Bookvoed писал(а): Схема механической лебедки Гаргашьяна. Лебедка могла порвать трос 12 мм, машина на этой лебедке при пересечении водных преград выходила на глиссер :mr47_04: . После того как две машины с такими лебедками выиграли чемпионат РФ по трофи, она была запрещена :russian:
По устройству редуктор лебедки – открытая ГП УАЗ, сцепление – набор мотоциклетных дисков сцепления. Привод от двигателя цепью или клиновым ремнем.
Сообщение mutumbo » Вт мар 15, 2016 10:38 pm
Сообщение Bookvoed » Ср мар 16, 2016 9:41 am
Любой автолюбитель перед тем как, отправиться в путь, должен удостовериться, что всё необходимое он взял с собой. Но, если обычным водителям много снаряжения брать не нужно, то покорители бездорожья собираются с особым рвением. Любой автолюбитель, который предпочитает езду на самых экстремальных и трудных участках и дорогах, берёт с собой самое нужное и необходимое снаряжение, которое сможет помочь и облегчит передвижение, а также обеспечит выход из самых трудных ситуаций.
Одним элементом снаряжения, который поможет автолюбителю-экстремалу, является лебёдка
Опытный водитель, который готов ко всем перипетиям дорожного приключения, обязательно возьмёт в путь с собой это важное приспособление. В трудных условиях, в которых существует высокая вероятность того, что автомобиль попадёт в канаву или застрянет в грязи, лебёдка поможет водителю вытянуть своё транспортное средство из таких дорожных преград
Конечно, приобрести такое устройство можно уже в виде готового приспособления, что, конечно, не может не радовать. Но, если автолюбителю не очень хочется ходить по магазинам и тратить средства на это устройство, к тому же если у него имеются все нужные компоненты, он может сделать лебёдку самому.
Реакция лебедки на нагрузки
Лебедки уже по одному своему названию используются для того, чтобы держать на себе большие весовые нагрузки. Максимально допустимое значение тягового усилия происходит уже на первом слое расположенного на барабане каната. Другими словами, по мере того, как будет наматываться трос, тяговое усиление будет плавно уменьшаться. Так что если вы сидите действительно крепко и не хотите ломать лебедку, крайне разумно будет не лениться и полностью размотать трос, даже если лебедке есть за что зацепиться поблизости. Помните о том, что правильное использование лебедки для квадроцикла сейчас убережет вас от проблем в ближайшем будущем. Также необходимо удостовериться в том, что выбранная лебедка и имеющийся квадроцикл будут отлично друг с другом взаимодействовать, и, что намного важнее, в том, что оба этих компонента полностью готовы в условиям эксплуатации.
Как установить лебедку?

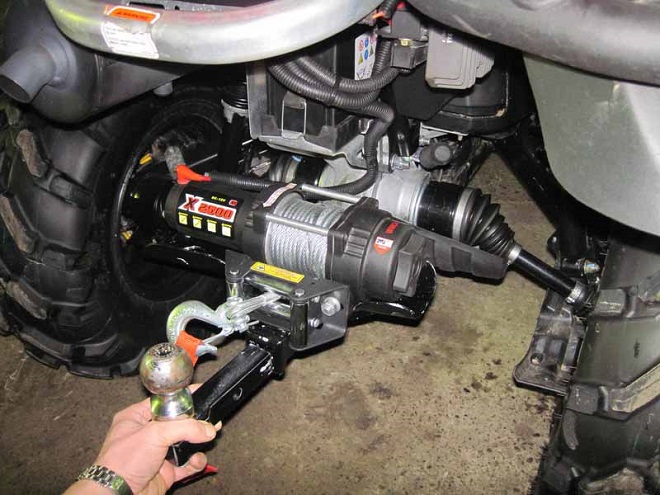

Установка лебедки на квадроцикл производится по инструкции производителя. Сначала к раме транспортного средства крепится площадка, которая поставляется в комплекте. Для этого переднюю часть мотовездехода потребуется разобрать. К ней монтируется лебедка так, чтобы при эксплуатации не возникало сложностей.
Площадку можно зафиксировать болтами или приварить к раме. В первом случае соединение будет менее надежным, но при необходимости можно будет вернуть квадроциклу прежний вид. Приварив площадку, убрать ее уже будет нельзя. Зато такое соединение является более надежным.
Гайки во время фиксации подтягивают поочередно, так как нельзя допускать перекоса. К установленной площадке фиксируется лебедка болтами 25 см длиной. После этого протягивается трос в предназначенные для него фиксаторы, которые препятствуют возникновению трения при эксплуатации системы. Этот механизм имеет ролики, которые будут перемещать канат. Фиксаторы нужно будет прикрутить к соответствующим пазам. Далее работу механизма нужно перепроверить. Установка лебедки для квадроцикла своими руками не вызывает сложностей и требует совсем немного усилий.
Далее можно проложить провода, если лебедка имеет электропривод. Сначала коммуникации прокладывают от аккумулятора к соленоиду, а уже от него – к лебедке. Соленоид отвечает за питание системы и устанавливается на подготовленную площадку. Чтобы провести провода необходимо снять облицовку.
Провода должны проходить так, чтобы они не перетерлись и не нагревались при эксплуатации. Поэтому их укладывают в гофротрубу, а блок устанавливается под рулём, при помощи пластиковых хомутов. Проводка должна плотно прилегать к раме, чтобы исключить перетирание материалов. На провода нужно надеть пластиковые колпачки, чтобы избежать короткого замыкания при езде по мокрой дороге.
Далее пульт от лебедки устанавливается на руль, если это предусмотрено производителем. От него провода присоединяют к кабелям замка зажигания.
Преимущества и недостатки дисков с бедлоками
Если вы впали в раздумье и не знаете, ставить на свой внедорожник диски с кольцами Beadlock или нет, то необходимо проанализировать условия эксплуатации. Езда по асфальту в городских условиях, явно не нуждается в дисках с фиксаторами покрышек. А, в том случае, если пресечённая местность — это стихия вашего авто, то укомплектовать транспортное средство специальными колёсами будет верным решением. Давайте рассмотрим преимущества и недостатки.
Достоинства:
- колёса не разбортируются на ходу;
- можно понижать давление воздуха до минимальных значений;
- владелец может самостоятельно бортировать покрышки;
- автомобиль на колёсах с кольцами Beadlock выглядит более сурово.
Недостатки:
- колеса в сборе имеют большую массу;
- требуется регулярный осмотр болтов на кольцах, так как возможно ослабление конструкции на высоких скоростях;
- возможны утечки воздуха при некорректной установке покрышек;
- колёса с фиксаторами сложно отбалансировать;
- в некоторых странах запрещена эксплуатация таких дисков по дорогам общего пользования.
