Актуальная схема проводки ИЖ Планета 5 и ее проблемы

Дизайн и надежность

ИЖ Планета 2, как свидетельствует цифра в имени модели, стал вторым мотоциклом серии ижевских Планет.

От «родоначальника» семейства он отличается большим комфортом и мощностью силового агрегата, а также обновлённым, более современным (на тот период времени) дизайном.

Так, Планета 2 получил фирменную окраску, покрытые декоративной хромировкой глушитель и колёсные обода, полированную крышку картера, а также тормозные крышки и кожух карбюратора со слоем молотковой эмали.

Сидение мотоцикла стало шире и удобнее. Его отделка выполнена из цветного текстовинита.

Модель второго поколения сконструирована таким образом, что её ремонт не требует особых или специфических инструментов, условий или же оборудования.

Механика достаточно проста и понятна, а запасных частей произведено в избытке.

Великолепным характеристикам проходимости ИЖ Планета 2 обязан хорошей тяге на низких оборотах, высокой подвеске и грамотной конструкции коробки передач.

Кроме прочего, владельцы байка в один голос заявляют о высочайшей надёжности двигателя и его потрясающей долговечности. Подтверждает это и производитель, который предоставлял гарантию на пробег 15 тысяч километров или полуторагодичную эксплуатацию.

Схема подключения замка зажигания иж юпитер 5

Размечаем крепление датчика Холла таким образом, что бы расстояние до задней стенки датчика через щель магнитов от центра якоря было в районе мм.
Какие преимущества открываются перед пользователями, решившимися установить электронное зажигание на иж юпитер, описываются далее. Получите кошмар! Благодаря пластине-модулятору и обеспечивается налаженная работа зажигания.
О какой четкой работе двигателя тут можно говорить? Настойка зажигания необходима, если двигатель плохо работает, стреляет глушитель или карбюратор. Как только напряжение на выв.
Штангенциркуль понадобится в качестве глубиномера. Наиболее распространенные из них приведены ниже: Зазоры зажигания меняют исходное положение во время езды спустя несколько дней после регулировки; Искра возникает через раз, так как контакты регулярно подгорают; Постоянно возникают побои конденсаторов; Небольшая мощность искры; При подсадке аккумулятора на два или три вольта, то его достаточно сложно завести. Если двигатель 1-цилиндровый, то угол выреза в модуляторе нужно сделать примерно градусов, если же мотор 2-ци-линдровый, то углы выреза должны быть по 60 градусов.
Толщина его составляет 0,45 мм. Второй провод с онного переключателя подключаем на клемму «1» замка зажигания второй провод с этой же клеммы идет на сигнал. Хорошо закрепите винты.

Замена головного света Поездки на Юпитере 5 ночью — это удел самых смелых и опытных байкеров. Таким образом, на катушки подается 12 вольтовое напряжение с аккумулятора схема 1. Углы опережения зажигания должны совпадать на любом используемом цилиндре. Если у вас искра появляется раньше или позже, то выполняем следующие действия. Определяем момент искры по самой искре.

Подключите его ко второму и третьему контакту ДХ. После включения такого положения ключа, подача питания от аккумулятора на первичный контур осуществляется по упрощенной схеме. Теперь можно использовать БСЗ. Затем ослабьте винт и поверните эксцентрик. В результате, на свече возникает заряд меньше 12 В, который плохо воспламеняет горючую смесь в цилиндрах.

На свечу поступает разряд, что способствует возгоранию смеси, в результате чего коленвал начинает двигаться. С помощью болта генератора проворачиваем коленвал по часовой стрелке. Необходимо сделать так, чтобы контакты прерывателя разомкнулись на максимальное расстояние. Также пропали характерные стуки железных компонентов в картере и сопровождающие детонации.
ПРОВОДКА НА ИЖ(ПЛАНЕТА 5)

Техническое обслуживание

Самостоятельно владелец может выполнять некоторые процедуры технического обслуживания:

  • проверять генератор мотоцикла, если в аккумуляторе теряется заряд;
  • выставлять зазор между контактами прерывателя;
  • регулировать качество звукового сигнала.

Потребность в осмотре и корректировке работы проводки возникает, если:

  • мотоцикл двигется под дождем длительное время, так как это вызывает окисление контактов;
  • мотоциклист ездит по местности, на которой много растительности, повреждающей проводку;
  • водитель катается в зимнее время по снегу, который может налипнуть на детали электропроводки и повредить их.

Самостоятельная проверка генератора мотоцикла Планета 5 при потере заряда

Причиной потери заряда в аккумуляторе ИЖ Планета 5 чаще всего является поломка генератора.

Для проверки своими руками необходимы:

  • прибор мультиметр;
  • прямая отвертка.

Пошаговая инструкция

Необходимо следовать следующим этапам:

  1. Отключить провода от аккумулятора и демонтировать крышку генератора.
  2. Отсоединить 5 верхних проводов от генератора, открутив перед этим их крепления. Для того чтобы не перепутать провода при сборке, стоит их пометить.
  3. Измерить сопротивление обмоток, используя мультиметр в режиме омметра. Для этого нужно прикоснуться одним щупом к корпусу, а другой следует подключать по очереди к 3 проводам обмотки. Должны отсутствовать короткие замыкания, о чем будет свидетельствовать надпись на экране мультиметра.
  4. Протестировать сопротивление между контактами статора: необходимо по очереди прикасаться к ним щупами мультиметра. Значение на экране должно быть 8 Ом.

Наличие короткого замыкания на 3-м этапе или несоответствие показателей на 4-м будут свидетельствовать о проблемах с генератором.

Фотогалерея: этапы проверки генератора ИЖ Планета 5 при потере заряда в картинках

Как правильно выставить зазор между контактами прерывателя?

Для того чтобы выставить зазор между контактами прерывателя, понадобится:

  • прямая отвертка;
  • гаечный ключ на 10;
  • ключ для свечей;
  • щуп толщиной 0,4 мм (+/– 0,05 мм).

Далее необходимо последовательно выполнить этапы:

  1. Мотоцикл установить на подставку, коробку перевести в нейтраль.
  2. Снять правую крышку картера и выкрутить свечу зажигания.
  3. Ключом на 10 ухватиться за болт крепления ротора генератора и повернуть коленчатый вал в положение, при котором контакты максимально отдалены.
  4. Ослабить винт прикрепления контакта.
  5. Поместить щуп между контактами и регулировать затяжку эксцентрикового винта до положения, при котором щуп проходит контакты с незначительным сопротивлением.
  6. Затянуть винт прикрепления контакта.

Фотогалерея: регулировка зазора между контактами прерывателя

Устранение неисправности звукового сигнала и улучшение качества сигнала

Низкое качество звукового сигнала в основном вызвано неправильной регулировкой.

Из инструментов для наладки понадобятся:

  • гаечный ключ на 7;
  • простая отвертка.

Пошаговая инструкция

Для регулировки необходимо выполнить следующее:

  1. Ослабить контргайку гаечным ключом.
  2. Включить зажигание.
  3. Нажать на кнопку включения звукового сигнала.
  4. Настраивать звук путем вращения регулировочного винта.
  5. При достижении необходимого результата затянуть контргайку.

Электросхемы систем зажигания мотоцикла ИЖ юпитер 5

1 — лампа стояночного света — А 12-4; 2 — лампа дальнего — ближнего света фары — А 12-45:40; 3 — контрольная лампа работы генератора — А 12-1; 4, 5 — лампы подсветки шкалы спидометра — АМН 12-3; 6, 16, 17, 20, 23, 30 — лампы фонарей-указателей поворота мотоцикла и бокового прицепа; 7 — комбинированный переключатель (правый переключатель); 8 — выключатель «стоп-сигнала» тормоза переднего колеса; 9 — прерыватель; 10 — свеча зажигания; 11 — катушка зажигания; 12 — генератор; 13 — выпрямитель-регулятор напряжения БПВ14-10; 14 — выключатель «стоп-сигнала» тормоза колеса; 15, 19 — лампы габарита бокового прицепа — А 12-5; 18 — лампа стоп-сигнала бокового прицепа — А 12-21-3; 21 — лампа стоп-сигнала мотоцикла — А 12- 21-3; 22 — лампа заднего габаритного фонаря мотоцикла — А 12-5; 24 — аккумуляторная батарея; 25 — предохранитель; 26 — включатель лампы «нейтрали»; 27 — выключатель зажигания; 28 — звуковой сигнал; 29 — переключатель сигнализации (левый переключатель); 31 — прерыватель указателей поворота; 32 — контрольная лампа дальнего света фары — А 12-1; 32 — контрольная лампа «нейтраль» — А 12-1; 33 — контрольная лампа фонарей-указателей поворота — АМН 12-3; Условные обозначения на блоке БПВ14-10 (поз. 12,13): XI — «-» обмотки возбуждения; Х2 — «-» аккумуляторной батареи («масса»); ХЗ — «+» вывод на контрольную лампу; Х4, Х5, Х7 — фазы статорной обмотки генератора; Х8 — «+» аккумуляторной батареи.

Особенности электрооборудования

Схема электропроводки ИЖ Планета 4 практически полностью скопирована с модели Юпитер первой появившейся на заводском конвейере.

Отличия лишь в том, что:

  1. У семейства Планета один рабочий цилиндр, соответственно и система зажигания рассчитана на обеспечение его работы;
  2. У семейства ИЖ Юпитер, в отличии от Планеты – 2 рабочих цилиндра, соответственно, схема проводки имеет дополнительные повторяющиеся элементы.

Головной свет

На ИЖ Планета 4 установлены более совершенные светотехнические приборы:

  1. Фара типа «европейский луч» ФГ137В со стеклом с асимметричным узором;
  2. Режим ближнего света с лампой А12—45 + 40 Вт;
  3. Современные указатели поворота типа 16.3726 (мощность ламп – 25 Вт).

Фото ИЖ Планета 4 образца 1986 года

Благодаря модернизации системы освещения, а также комплектации мотоцикла:

  1. аккумулятором 6МТС-9;
  2. генератором переменного тока повышенной мощности 100 Вт,

существенно улучшилась освещенность дороги в потоке транспорта, а также безопаснее стало движение на дорогах общего пользования. При этом, цена мотоцикла существенно не изменилась, что вывело его продажи на новый уровень популярности.

Бесконтактная система зажигания

На мотоцикле была применена новая бесконтактная система зажигания, принцип действия которой был основан на следующем алгоритме работы:

  1. Ротор генератора при вращении вырабатывает импульсы;
  2. Накопительный конденсатор заряжается через диоды (на схеме ниже обозначены как VI, V5), а также через ограничительный резистор (R1);
  3. Проходя через диод (V6) электрический сигнал с обмотки датчика (3) попадает на тиристор (V4);
  4. После его открытия заряженный конденсатор (С1) отдает накопленный заряд катушки зажигания (первичной обмотке – 4);
  5. Под его воздействием индуцируется импульс высокого напряжения во вторичной обмотке;
  6. Через высоковольтный провод центральный электрод свечи зажигания получает заряд;
  7. Искра между электродами воспламеняет топливовоздушную смесь в цилиндре двигателя мотоцикла.

Заводская инструкция содержит оригинальную схему бесконтактной системы зажигания

Электропроводка мотоцикла ИЖ Планета 4 в связи с особенностью бесконтактной системы зажигания имеет отличия в части компоновки основных узлов:

  1. Электронный блок стабилизатора и системы зажигания помещены в единый корпус;
  2. Он оснащен двумя штекерными разъемами;
  3. В целях повышения надежности блок заполнен пенополиуретаном (неразборной вариант);
  4. Параметры его работы рассчитаны на обеспечение напряжения светосигнальной цепи в диапазоне 11,5 – 14,5 В.

Кроме того, применение 12 вольтовой схемы привело к разделению системы зажигания на три электрических цепи, отличающихся по уровню напряжения:

  1. Высоковольтная цепь, состоящая из катушки зажигания, свечи зажигания, свечного наконечника и высоковольтного провода;
  2. Цепи заряда накопительного конденсатора, состоящая из зарядной обмотки, соединительных проводов со штекерными разъемами, БКС и первичной обмотки катушки зажигания;
  3. Цепь датчика, состоящая из его обмотки, соединительных проводов и штекерных разъемов.

Генератор ИЖ Планета 4

На новую модель Ижевского мотозавода стали устанавливать более совершенный генератор, способный обслуживать возросшие потребности системы электрооборудования, в отличии от схемы проводки ИЖ Планета 3.

Оригинальная заводская схема генератора мотоцикла ИЖ Планета 4

Среди особенностей конструкции следует выделить:

  1. Восемь катушек, помещенных в пазы статора;
  2. Последовательную схему соединения;
  3. Покрытие изоляционным лаком обмоток катушек;
  4. Оригинальный крепеж на статоре, осуществленный с помощью шайб и отогнутых лепестков.

Чтобы выявить неисправности своими руками, необходим омметр или универсальный тестер, с помощью которых измеряется сопротивление обмоток:

  1. Если значения измеренных сопротивлений существенно отличаются, необходимо осмотреть статор генератора на предмет обнаружения обрыва выводов обмоток;
  2. Причиной нестабильной работы также может быть их замыкание. Выявленные неисправности по возможности устраняют пайкой.

Схема проводки ИЖ Планета 5

Подробная цветная схема подключения проводки мото ИЖ Планета 5

Разъяснения к схеме

Номера на электросхеме соответствуют следующим элементам:

  1. Тумблер света, габариты/ближний.
  2. Переключатель света, указатели поворота и кнопки звукового сигнала.
  3. Передние «поворотники».
  4. Подсветка приборного щитка.
  5. Контрольная лампа работы генератора.
  6. Индикатор работы маслонасоса.
  7. Лампочка, отражающая работу нейтральной передачи в КПП.
  8. Указатели поворота.
  9. Индикатор дальнего света фары.
  10. Лампочка переднего габаритного огня.
  11. Лампа головного света фары.
  12. Звуковой сигнал.
  13. Датчик Холла.
  14. Генератор.
  15. Замок зажигания.
  16. Реле-прерыватель указателей поворота.
  17. Датчик контрольной лампы нейтральной передачи.
  18. Блок БПВ 14-10.
  19. Коммутатор.
  20. Аккумулятор.
  21. Предохранитель.
  22. Блок реле.
  23. Катушка зажигания.
  24. Датчик стоп-сигнала ножного тормоза.
  25. Задние указатели поворота.
  26. Задний фонарь с лампами.

Описание условных обозначений для выводов на блоке выпрямитель-регулятора БПВ 14-10:

  • –x1 — «минус» обмотки возбуждения генератора;
  • –x2 — «минус» аккумулятора («масса»);
  • x2 — «плюсовой» провод на контрольную лампу щитка приборов;
  • x3 — «плюсовой» провод на индикатор щитка;
  • x4, x5, x7 — фазы статорной обмотки;
  • x8 — «плюс» аккумуляторной батареи.

Кафе рейсер

Стиль во многом повторяет предыдущий, ведь заключается на придании мотоциклу внешнего вида, схожего с Британскими моделями 60-70-х годов. Отличительной особенностью таких мотоциклов является особая форма сидения и хвостовины. Для нашей модели из переделок придется поработать над задней частью и заменить бак на более обтекаемый. Также придется изменить ряд деталей в целом, это:

  • круглые зеркала;
  • один круглый прибор вместо панели;
  • монохромный, неяркий окрас основных элементов;
  • отсутствие наклеек;
  • обилие хромированных деталей (ножки переключателей, поворотники, возможно крылья).

Улучшение ходовых качеств

Вишенкой на торте, а в нашем случае – последним штрихом тюнинга становится улучшение ходовых качеств. К этому вопросу, некоторые из тюнеров подходили ранее, когда пилили раму своего мотоцикла или поднимали хвост будущего кроссовика. Остальным в первую очередь, стоит избавиться от родной резины. Из ее преимуществ можно отметить только износостойкость, за что вы платите своей безопасностью. Она одновременно универсальна и бесполезна. Грунтозацепы практически бесполезны, попадая в кашу, в нормальных условиях на трасе она шумная, но относительно держит дорогу, на мокрой трассе превращаясь в убийцу.

Поэтому не задумываясь выкидываем и приобретаем шоссейную, кроссовую или универсальную резину, исходя из ваших требований. Второй пункт – подвеска. Если с задними амортизаторами все в общем понятно, они чрезвычайно надежные и плюс ко всему имеют настройки жесткости, то передняя вилка не течет только у тех, кто выбрал другую марку. Выйти из положения можно двумя способами. Первый – залить более густое масло. Второй – провести полную переборку перьев с заменой всех деталей. Оба варианта долго не живут, поэтому самые требовательные владельцы попросту меняют вилку на импортную, остальные терпят все недостатки своего железного коня.

В чем ценность данной модели

Столь повышенное внимание к модели ИЖ Планета 2 вызвано тем фактом, что:

  1. всего их было выпущено чуть более 246 тысяч;
  2. и сохранившихся экземпляров осталось мало;
  3. что только повышает ценность среди коллекционеров.

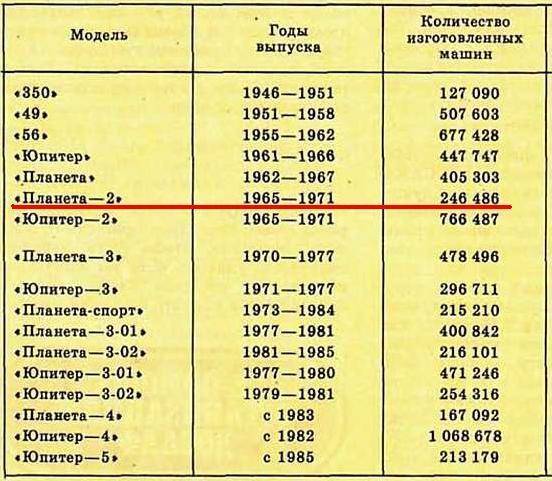

По данным Ижмаша моделей Планета 2 было выпущено всего 246 тысяч на весь СССР

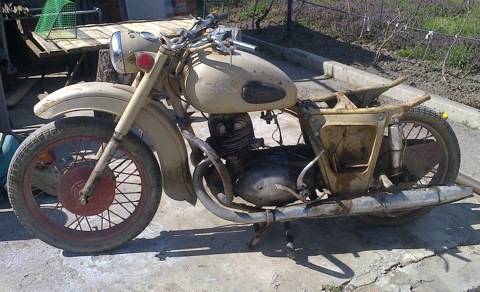

Поэтому, большой удачей является находка в гаражах и сараях деревень и поселков сохранившихся мотоциклов (как на фото внизу). Да еще если ранее обсуждаемая цена не изменилась, а владельцы в придачу дадут мешок запчастей – считайте, что вы сорвали «джек-пот».
К счастью еще можно найти «живой» ИЖ с оригинальными деталями. Правда, только в таком состоянии

Процесс восстановления

Когда эйфория от покупки проходит, возникает масса вопросов относительно его ремонта и восстановления своими руками.

Основная задача новых владельцев:

  1. Восстановить электрику – а с этим особых проблем не намечается, поскольку электропроводка ИЖ Юпитер 2 и Планета второго и третьего поколений идентична и взаимозаменяема;
  2. Запустить двигатель – более сложная задача, связанная с необходимостью переборки силового агрегата и наличия запчастей;
  3. Вернуть мотоциклу первоначальный облик. Тоже достаточно сложная и, пожалуй, самая кропотливая работа всего проекта.

На видео ниже представлены восстановленные модели.

Заводская схема для нескольких поколений мотоциклов

  • Переходить ли на бесконтактное зажигание, менять вольтаж с 6 на 12В – решать вам.
  • Если такое желание есть, и удастся достать родной Ижевский генератор 281.3701, то процесс замены пройдет намного проще.

Центральный замок

Рассмотрим процесс восстановления центрального замка, поскольку у большинства сохранившихся моделей он неисправен.

Внешний вид фары и органов управления ИЖ Планета 2

Сложность заключается в том, что найти оригинальный замок очень сложно, практически нереально. Тем более, на 6В, поскольку в дальнейшем Ижевский мотозавод перевел все последующие модели на 12-ти вольтовое оборудование.

Так выглядит начинка оригинального 6В замка зажигания

Поэтому, многие мотовладельцы приспосабливают детали от более поздних версий Планет и Юпитеров.

Сложность монтажа в этом случае заключается в следующем:

  • Неуверенность в том, будет ли работать замок;
  • Как правильно осуществить подключение проводов.

Схема подключения к замку проводки ИЖ Планета 2

Головной свет

Многие владельцы не придают значения регулировке головного света, полагая, что работающая лампочка и целое стекло – достаточно для «покатушек» в светлое время суток.

С помощью данной схемы будет просто подключить всех потребителей

На самом деле, это не так, и регулировка света не только желательна, но и обязательна, тем более, что ее легко осуществить самостоятельно, потратив на это не более получаса личного времени.

Схема регулировки угла наклона светового потока

Если вам удастся вернуть к жизни ИЖ Планета 2, сохранив при этом его идентичность и оригинальность, значит наша информация с цветными схемами и фото по электрооборудованию не напрасна. Надеемся, что она окажет вам посильную помощь, и на дорогах станет на одну заботливо восстановленную отечественную легенду больше.

Отличия от второй Планеты

Для многих современных граждан информация о том, что отечественные мотопроизводители неустанно трудились над улучшением своих моделей в эпоху тотального дефицита, может оказаться неожиданной.

Обратите внимание! Факт имеет место, более того, подкреплен официальными документами, в частности 1970N04P16-17 – это исходящий номер заводского информационного бюллетеня, в котором рассказывалось о проведенных изменениях.
На фото – официальные материалы КБ Ижмаша

Мотоцикл нового поколения получил:

  1. Фонари указателей поворотов – впервые в отечественной практике;
  2. Полупроводниковое реле управления указателями поворотов (устанавливалось в фаре);
  3. Новой размерности колеса и шины (3,50х18 против прежних — 3,25х19);
  4. Новый аккумулятор увеличенной емкости марки (старый на ИЖ Планета 2 —  ЗМТ-6);
  5. И, конечно же, большую мощность двигателя. Силовой агрегат теперь развивал 18 л.с.

Модификации

Но и на этом инженеры-создатели не остановились и, выпустив с конвейера пятимиллионную машину, представили модификацию ИЖ Планета 3-01.
Зеркало и дуги безопасности – отличительные особенности новой модификации

В числе нововведений следует отметить:

  1. Подножки для заднего пассажира;
  2. Дуги безопасности;
  3. Зеркало заднего вида;
  4. Руль новой конструкции.

ИЖ Планета 3-01 с широкими колесами меньшего диаметра – «сельский вариант»

Схема проводки Иж планета – 5, как определить неисправность

07.04.2017

Легко устраняя поломки механической части, мотолюбители испытывают затруднения, если отказала электрика. Совершенно зря, схема проводки планета Иж 5 несложная, разобраться просто.

Для ремонта нет необходимости иметь специальные стенды и оборудование. Достаточно минимальных знаний электротехники и простейшего авометра (тестера), даже часто можно обойтись только контрольной лампой.

Расскажем подробнее об основных узлах электропроводки и возможных неисправностях. Найти оборванный провод или повреждение изоляции легко (например, плохой контакт всегда греется).

В этом случае смотрим — если искра у вывода катушки и на выходе у контакта свечи. Сейчас подробно о главных узлах проводки Иж планета.

Генератор

Сердцем является генератор (иногда его называют магнето, но на Иж Планета они никогда не использовались). Три обмотки вырабатывают переменный ток. Для возбуждения используется вместо постоянного магнита дополнительная катушка. Поэтому невозможно завести мотоцикл с «раскачки» при полностью посаженном или отсутствующем аккумуляторе.

Возможные поломки в данном узле:

Пробой или обрыв катушек. Проверяется замером их сопротивления токоведущих жил и изоляции. При повреждении генератора он будет ощутимо греться.

Выход из строя диодного моста — на выходе напряжение будет значительно отличаться от номинального уровня или отсутствовать.

Выход из строя регулятора напряжения. Хотя электро-схема включает защиту от короткого замыкания, случается, что автоматика не срабатывает и чаще всего выгорает выходной транзистор.

Аккумулятор

Аккумулятор в мотоцикле маломощный. У мотоцикла отсутствует стартер, поэтому его задача только подать напряжение на систему зажигания и обмотку возбуждения генератора во время пуска. Благодаря аккумулятору, рассчитанному на 12 вольт, обеспечивается стабильный пуск пятой Планеты, до третей модели проводка была 6-ти вольтовой, а зажигание не всегда четким.

Возможные неисправности батареи:

Механическое повреждения — корпуса, пластин, вытекание электролита.

Потеря плотности электролита — определяется замером с помощи ареометра.

Замыкание пластин в банках — выявляется замером сопротивления.

Возможно не правильное подключение минус не на корпус (раму) мотоцикла — не будет работать вся электроника.

Система зажигания

Прерыватель зажигания служит для зажигания искры в определенной точке хода поршня. В ранних модификациях электропроводки Иж Планета 5 монтировался контактный, позже электронный.

Основные неисправности данного узла:

Обгорание контактов прерывателя — определяется визуально.
Выход из строя датчика или элементов коммутатора — для обнаружения проще всего применить метод установки заведомо исправного блока. Таким же методом проверяется и клапан-датчик системы смазки.
Неправильно выставленный угол опережения зажигания виден по нечеткой работе мотора. Устраняется регулировкой с помощью специальных щупов.

Катушка зажигания повышает напряжение до нескольких киловольт, чтобы разряд мог зажечь искру на электродах свечи. Вторичная обмотка делается из довольно тонкого провода, чаще всего сгорает он. Хотя возможен и пробой между витками или на корпус. Эти же неприятности могут (но реже) произойти и с первичным контуром. Выявляется все с помощью замеров сопротивления.

Элементы коммутации

К ним относятся переключатели (дальний-ближний, повороты, стоп двигателя и т. п.) а также датчики тормоза и нейтрали и замок зажигания. Их легко можно «прозвонить» тестером, выяснив — какая контактная группа не работает.

Как видно из всего вышесказанного проводка на Иж Планета без особых секретов и сложных элементов, все ее части легко диагностируются и ремонт не должен вызвать затруднений.

А теперь советуем посмотреть видео, в котором подробно и ясно показана сборка схемы иж планеты 5.

Установка электронного зажигания на иж юпитер 5 самостоятельно

Как установить модулятор и датчик Холла, чтобы система бсз работала правильно, было рассказано выше по тексту. Новая катушка зажигания, имеющая два выхода, ставится на место старой катушки. Высоковольтный провод от каждой свечи — на соответствующие крепежные элементы катушки.

Коммутатор — в любом, защищенном от воды месте. Правильная установка элементов бсз позволит обеспечить искрообразование для двигателя Юпитер 5 в любую погоду.

После установки всех элементов оборудования, бесконтактное зажигание на иж надо настроить и проверить на работоспособность. Прежде всего устанавливаем момент зажигания. Использование обыкновенной лампочки в качестве оборудования «прозвонки» и контроля — не допускается. На электронные импульсы она не реагирует.

Надо использовать электронный тестер в качестве вольтметра. Измеряем напряжение на датчике Холла. «Плюсовой» провод прибора подключаем на 2-ой контакт, «минусовой» соединяем с 3-им контактом.

Устанавливаем любой из цилиндров двигателя мотоцикла «Юпитер» в точку образования искры. Желательно использовать для этой цели стробоскоп. Включаем зажигание. Поворачиваем модулятор по направлению вращения коленвала.

Как только вольтметр покажет резкое изменение напряжения — останавливаем вращение и производим фиксацию положения модулятора. Аналогично проверяем искрообразование для второго цилиндра двигателя. Уже ничего не крутим, производим только проверку. Двигатель должен работать равномерно, без перебоев на любых оборотах.

На этом, можно сказать, что бесконтактная система зажигания на иж юпитер 5 установлена. Мотоциклы любят уход. Установка бсз — подарок двигателю и самому хозяину.

Установка бесконтактной системы зажигания на Иж Юпитер-5 достаточно актуальная тема. При налаживании БСЗ на Иж Юпитер-5 бсз требуется учесть ряд нюансов, способных существенно повлиять на работу используемого оборудования.

Какие преимущества открываются перед пользователями, решившимися установить электронное зажигание на иж юпитер, описываются далее.

Большая часть современных мотоциклов не оснащено кулачками, то есть прерывателями. Почему производитель счел их ненужными для ныне продаваемых моделей? Ответ достаточно прост. Это система не отличается хорошей надежностью.

Множество деталей, используемых в системе, являются источниками неприятностей. Наиболее распространенные из них приведены ниже:

  1. Зазоры зажигания меняют исходное положение во время езды спустя несколько дней после регулировки;
  2. Искра возникает через раз, так как контакты регулярно подгорают;
  3. Постоянно возникают побои конденсаторов;
  4. Небольшая мощность искры;
  5. При подсадке аккумулятора на два или три вольта, то его достаточно сложно завести. Такое зажигание является причиной постоянного ремонта при езде.

Это заметно на холостых оборотах. Заметно увеличилась скорость их прохождения и пропали неестественные дергания. Также пропали характерные стуки железных компонентов в картере и сопровождающие детонации. Управляемость мотоцикла Юпитер 5 улучшиться одновременно со временем набора скорости.

Ретро стиль

Сейчас активно развивается мода на старые и старинные автомобили и мотоциклы. Модели 30 – 50 летней давности находятся в сараях и дальних селах, чтобы затем привести их в первозданный вид. Идея такого стиля – полное или частичное восстановление мотоцикла до заводского вида. Чем ближе и качественней произведена работа, тем лучше смотрится тюнинг ИЖ Планета 5 своими руками фото:

Не думайте, что это так просто, ведь даже на такую, относительно свежую, модель найти оригинальные запчасти становится все сложней. Особенно дороги хрупкие приборные панели, оригинальные кофры и немятые бензобаки. За этими деталями придется поохотится. Очень дорого обойдется восстановление советского хрома и окраска всех сколов и царапин. Такой стиль подойдет истинным ценителям марки и тем, кто предпочитает проводить часы и дни в гараже.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
