Процедура техобслуживания
Моторы скутеров изготавливаются в разных объемах. Наиболее распространенные – 50 и 150 кубов. Система газораспределения имеет как 2т варианты, так и 4т. Отличия моделей минимальны, поэтому техобслуживания 2 и 4 тактного мопеда 50сс проводится по единому принципу.
- Настройка карбюратора на холостом ходу. Скутер заводится, анализируется его работа без нагрузки. Оценка осуществляется по ровности тактов, стабильности оборотов мотора.
- Выполняется регулировка положения винтов количества и качества смеси.
Ввиду относительной легкости конструкции настройка производится двумя контрольными болтами. Если добиться стабильной работы не получилось, необходимо снять узел и произвести глубокую чистку и настройку.
Снятие
Из-за принципа своей работы карбюратор крепится непосредственно к впускному коллектору. К нему подходит топливная магистраль и воздухопровод. Все съемные шланги демонтируются от корпуса и деталь оголяется.
Отключается пусковой обогатитель. Накидным ключом отвинчиваются болты крепления, и весь узел достается наружу.
Чистка карбюратора
Отличным способом чистки является продувка внутренних каналов сжатым воздухом из компрессора. Для этого применяется специальный пистолет с заостренным наконечником.
В процессе работы на поверхностях карбюратора образовывается налет. Связано это с качеством бензина. Большая часть грязи останавливается в фильтре топливной очистки, но часть попадает во впускной тракт.
Для удаления налета можно использовать как растворитель, так и специальную жидкость для очистки карбюраторов. Она подходит и для скутеров. Преимуществом ее использования является то, что чистящий агент находится под давлением и способен проникать в самые труднодоступные каналы.
В карбюраторе скутера имеются резиновые прокладки. Чтобы не подвергать их воздействию чистящих смесей, рекомендуется заранее изолировать эти части.
Регулировка холостого хода
Показателем исправной работы карбюратора на скутере является стабильный холостой ход. Отсутствие «плавающих» оборотов, уверенная работа говорят о подготовленной смеси внутри камеры сгорания.
Для этой цели на устройстве присутствует винт, отвечающий за дозировку топлива во время работы скутера без нагрузки.
Некоторые карбюраторы не имеют регулировочных болтов. В таком случае, настраивать холостой режим нужно иглой и поплавками в топливной камере.
Скутер запускают и дают поработать несколько минут. Это необходимо для лучшего испарения бензина внутри впускного коллектора и его перемешивания с воздухом.
После прогрева поворачивают винт холостого до появления стабильности двигателя. Критериями правильной регулировки являются:
- скутер держит стабильные показатели оборотов;
- отсутствует дрожь двигателя, провалы в работе;
- карбюратор уверенно переходит в режим набора мощности (при перегазовке) и обратно.
Иногда скутер отказывается реагировать на регулировку холостого хода. Такое поведение свидетельствует о дополнительных проблемах впускной системы.
Качество смеси
Две главных составляющие в работе любого ДВС – это воздух и топливо. Сила при их горении толкает поршни и заставляет транспорт передвигаться.
Но просто смешать эти вещества недостаточно. Добиться максимального выхода энергии можно только соблюдаю правильную пропорцию компонентов. В карбюраторе эта процедура называется регулировкой качества смеси и от нее зависит вся работа скутера 50сс.
Существует три вида топливовоздушной массы:
- бедная;
- богатая;
- оптимальная.
Соблюдение точного соотношения смеси в карбюраторе жизненно важно для уверенной работы двигателя
Схема регулировки смеси
Для начала скутер необходимо завести и прогреть. После набора температуры следует действовать по такому алгоритму:
- Винт качества смеси закручивается до упора.
- Отпустить регулировочный болт на полтора оборота против часовой стрелки.
- Завести скутер, поджать на треть винт.
- Если обороты подросли, закрутить на четверть.
- Регулируем до того момента, пока обороты не перестанут падать.
Настройка качества смеси
Качество смеси играет ключевую роль в работе всего скутера, ведь неправильно настроенные параметры приведут к тому, что скутер будет захлебываться, потреблять много топлива и увеличить износ поршневой группы. Именно поэтому горючая смесь должна находиться в оптимальном количестве, бедная смесь говорит о потере мощности и частом перегреве двигателя, богатая смесь характерна большим расходом топлива и наличием сильного нагара в камере сгорания.
Существует два способа настроить качество смеси — регулировочным винтом или уровнем иглы в заслонке. В некоторых случаях устройство карбюратора предполагает отсутствие регулировочного винта, поэтому настройка проводиться только иглой. Стандартная процедура регулировки винтом происходит вращением против и за часовой стрелкой, в первом случае смесь становиться бедной, закручивание винта говорит об обогащении смеси. В случае с иглой обогатить смесь можно путем поднятия ее вверх, бедная смесь установлена на опущенной игле.
В инструкциях к большинству скутеров написано, что существует стандартная настройка качества смеси, где винт должен быть откручен всего на 1,5-2 оборота. Поэтому при невозможности точно настроить смесь придерживайтесь этого показателя.
Настройка иглы проводиться путем ее повышения или уменьшения, на ней имеется обозначения и специальное стопорное кольцо, которое устанавливает текущую высоту. Соответственно, обнаружив бедную смесь придется поднять уровень кольца на 1 отметку. Добившись оптимальных показателей ваш скутер будет работать ровно и правильно, топливо будет потреблять в нормальном количестве, а мощность будет соответствовать характеристикам.
Проблемы при оплате банковскими картами
Регулировка уровня топлива
Снятие и чистка карбюратора
Разбираем карбюратор
Регулировка (настройка) карбюратора
Как подключить карбюратор скутера Yamaha — подробная детализация
Как почистить карбюратор на скутере
Скутер, как и любое транспортное средство, требует ухода. Исключением не является и карбюратор. Ведь часто причиной выхода из строя вашего железного коня является засор карбюратора. Пыль, грязь, попавшая в карбюратор с бензином или иным путем может показать ваш аппарат не в лучшем свете. Также, стоит отметить, что многие неопытные водители могут при этом грешить на другие поломки.
Тогда напрашивается вопрос: «Как понять, что неисправность скутера заключается именно в карбюраторе?»
Отвечаем. Если у Вас исправна свеча зажигания и не изношена поршневая, то любые проблемы с запуском двигателя, рывками при езде, а также хлопки в карбюраторе, то вероятнее всего суть проблемы заключается именно в карбюраторе. А в 80% случаев это всего лишь грязь, пыль и другие «загрязнители», попавшие в карбюратор с бензином или иным способом. В таком случае поможет прочистка карбюратора.
Чтобы не наломать дров советуем Вам, для начала, прочитать конкретно статьи об устройстве и принципах работы карбюраторов на скутерах. И только после этого приступайте к чистке.
Итак, теперь вы знаете, как работает карбюратор и готовы его чистить. Сначала производим демонтаж:
- отсоединяем шланги подачи топлива
- отсоединяем шланги подачи масла
- отсоединяем контакты пускового обогатителя
- откручиваем болты крепления
После того, как сняли карбюратор, аккуратно очистите его наружные стороны от грязи и промойте в бензине. Далее, нужно высушить деталь. Советуем для этого использовать сухую тряпку на резиновой основе.
Теперь открутите два болта крепления крышки поплавковой камеры, тщательно промойте крышку изнутри. Снимите поплавок, аккуратно, не погнув нежную пластину.
После всех этих действий карбюратор готов к чистке внутри. Для этого предлагаем 2 способа:
1) Промываем в бензине и продуваем компрессором или автонасосом
2) Можно купить в авто магазине баллончик для очистки карбюраторов. Вся подробная инструкция, обычно, прилагается в комплекте (единственное, что стоит заметить, не нужно промывать карбюратор бензином, т. к баллончик и так находится под большим давлением)
Все способы очень эффективны и один, ни сколько не уступает другому. Выбор за Вами.
Один из самых важных моментов это продуть все каналы
Также обратите внимание на жиклеры – обязательно открутите их при чистке. Промойте пусковой обогатитель и все его каналы
Если все сделано правильно, то карбюратор должен быть идеально чистым, как снаружи, так и внутри. После всех прочисток можно собирать деталь обратно: надеваем поплавок и собираем все в обратном порядке.
После установки важно, чтобы были правильно подключены шланги и контакты. Не надейтесь, что скутер заведется с первого раза – этого не будет
Подкачайте бензин в поплавковую камеру. После того, как двигатель заведется, потребуется заново настроить качество смеси и холостые обороты. Но делать это стоит, если только почувствуете отклонения в работе двигателя.
Ремонт карбюратора ДААЗ 2107 самостоятельно
Обычно, когда дело касается ремонта силового агрегата и его компонентов, владельцы автомобилей предпочитают обращаться в специализированные сервисные центры. Однако устройство карбюратора ДААЗ отличается простотой как в конструировании, так и в текущем обслуживании. Поэтому в большинстве случаев основные ремонтные работы на карбюраторе своего автомобиля собственник может выполнить и самостоятельно.
Карбюратор ДААЗ в сборе
Как определить неисправность карбюратора
В зависимости от внешних проявлений работы мотора можно выявить неполадки, которые мешают карбюратору полноценно выполнять свои функции:
- Двигатель не может работать на холостом ходу, глохнет (либо наблюдается крайне неустойчивая работа мотора).
- Силовой агрегат в холостом режиме работает нормально, но машина очень медленно берёт разгон.
- При движении свыше 90 км/ч наблюдается резкое понижение мощности мотора или дёрганье при попытках разогнаться.
- Невозможно запустить двигатель «на холодную».
- Мотор нельзя завести с первой попытки.
- Сильно увеличился расход топлива при езде.
Статья в тему: Промывка системы охлаждения двигателя своими руками
Таким образом, если карбюратор ДААЗ начинает показывать один или несколько признаков данных неисправностей, всё говорит о том, что необходимо проводить ремонтные работы механизма.
Как правило, все эти признаки легко выявляются даже неопытными водителями, так как для этого не требуется специального оборудования или специфических знаний. Определить неисправности карбюратора можно, опираясь на собственные ощущения от езды и эксплуатации автомобиля.
четверг, 28 сентября 2017 г.
Схема карбюратора на 139qmb
Проверьте все уплотнительные кольца на предмет повреждений. Замените, если в это необходимо.
При чистке карбюратора, вытащите вакуумную диафрагму(вакуумная заслонка) перед использованием воздуха для продувки или растворителей для чистки. Это предотвратит повреждение диафрагмы.
Возможные неисправности карбюратора CVK
1.Двигатель трудно запускается — Нет искры -Плохая компрессия
2. Нет топлива в карбюраторе -Закрытая топливная магистраль -Закрытый топливный фильтр -Заблокирована вакуумная линия -Поврежденапорвана вакуумная линия -Засорилась впускная игла -Уровень поплавка установлен слишком высоко
3. Слишком много топлива для двигателя -Загрязненный воздушный фильтр -Утечка воздуха в коллекторе -Неисправен обогатительный клапан -Заблокирован воздушный канал в карбюраторе
4. Слишком богатая или слишком белдная смесь воздуха / топлива -Неисправен обогатительный клапан -Затянутый винт холостого хода -Поплавковая игла застряла или загрязнена -Высота поплавка слишком высокая или слишком низкая -Заблокированный канал воздуха в карбюраторе -Загрязнен воздушный фильтр -Утечка воздуха в карбюраторе или коллекторе
5. Двигатель не ускоряеться -Плохая искра -Винт воздушной смеси слишком затянут -Неисправен ускорительный насос
6. Почти не реагирует на ручку газа -Слабая искра/плохое воспламенение -Заблокированная топливная магистраль -Заблокированный топливный фильтр -Плохое топливо -Вода в топливе -Утечка воздуха в карбюраторе или коллекторе -Неисправен обогатительный клапан -Затруднено движение топлива в карбюраторе -Вакуумная заслонка застряла -Поврежденная вакуумная диафрагма -Грязь в карбюраторе
Снятие карбюратора
1. Снимите сиденье и емкость под ним. 2. Снимите правую боковую панель. 3. Отсоедините разъем кабеля пускового обогатителя. 4. Ослабьте винт сливного отверстия карбюратора и слейте топливо из поплавковой камеры. 5. Ослабьте хомуты во впускной трубке и впускном коллекторе. 6. Ослабьте трос дроссельной заслонки и вытащите его из суппорта и из сектора управления дроссельной заслонкой. 7. Отсоедините топливную магистраль от карбюратор. 8. Снимите воздухозаборную трубку воздухана и вытаскивайте карбюратор прямо обратно из впускного коллектора. 9. Снимите пусковой обогатитель с карбюратора.
Проверка обогатительного клапана
1. Проверьте уровень сопротивления. 2. Стандартное значение ниже 5, если холодно. 3. Подключите обогатитель к 12 В аккумулятору. 4. Плунжер должен выдвинуться на 3/8 дюйма(примерно 10 мм) через 5 минут.
5. Проверьте иглу и её рабочее место в карбюраторе. 6. При необходимости замените. 7. Установите обогатительный клапан в место установки и нажмите вниз. 8. Установите стопорное кольцо и завинтите винты.
Клапан отсечки воздуха
1. Отвинтите два винта траверсы, тросика дроссельной заслонки, и снимите её. 2. Отвинтите два винта клапана отсечки воздуха. 3. Снимите пружину и вакуумную мембрану. 4. Проверьте на износ мембраны, замените если необходимо. 5. Очистите каналы, удалите грязь.
Вакуумная камера
1. Выверните два винта и снимите крышку 2. Снимите пружину, заслонку мембраны. 3. Снимите топливную иглу. Будьте особенно осторожны, чтобы не повредить мембрану. Заменить если она повреждена.
1. Проверьте иглу на износ и замените, если необходимо.
Поплавковая камера.

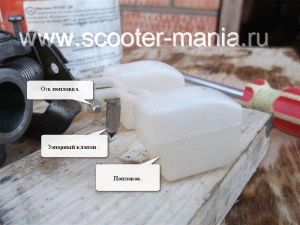

1. Выверните три винта и снимите поддон поплавковой камеры. 2. Снимите штифт, который держит поплавок. 3. Выверните основной топливный жиклер, жиклер холостого хода и винт регулировки качества смеси холостого хода.
Будьте осторожны, чтобы не сломать топливные жиклеры и винт качества смеси. Подсчитайте количество оборотов при удалении винта качества смеси. При переустановке жиклеров и винта не затягивайте их.
4. Очистите жиклеры растворителем и сжатым воздух. 5. Очистите корпус карбюратора и все каналы сжатым воздухом.
1. Проверить поплавковую иглу и её седло, продуть от грязи. 2. Установите жиклер холостого хода, распылитель топливной иглы, основной топливный жиклер в карбюратор.
3. Установите поплавок. Отрегулируйте винт качества топлива. Стандартная настройка — 2 оборота, плюс или минус 1/4 оборота. 4. После установки поддона поплавковой камеры, проверьте уровень топлива с помощью небольшой линейки или калибратора. Правильный уровень топлива составляет 20,5 мм (0,807 дюйма).
Скачивание книги
Материалы и оборудование
Внутренние поверхности камер карбюратора хорошо очищает ацетон. Можно использовать и дизтопливо, либо купить специальный аэрозоль. В инструкции будет указано, сколько минут состав выдерживают перед его смывкой. А наличие баллончика со сжатым воздухом тоже не повредит.
Обычно состав для чистки карбюратора поставляется в виде аэрозоли. Средство разбрызгивают, выдерживают несколько минут и смывают бензином. Под словом «смывка», притом, может подразумеваться запуск двигателя. Значит, произвести сборку нужно будет за 1-2 минуты. Выбор оставим за владельцем.
На рынке представлен огромный выбор средств, помогающих выполнить чистку карбюратора самим. Но большинство химических составов, предлагаемых даже известными брендами, изготовлено на основе ацетона.
Аэрозоли с гибкими трубками – средства для чистки карбюраторов
Будьте осторожны: кроме ацетона в состав аэрозолей входит метан и пропан. Эти вещества легко воспламеняются.
Устройство карбюратора скутера 4т
Начнем изучение работы карбюратора с ускорительного насоса
Ускорительный насос срабатывает только при резком открытии ручки «газа», когда от скутера нужно добиться резкого ускорения, системы карбюратора имеют некоторую инертность и не могут своевременно отреагировать на ручку «газа», поэтому чтобы не было провала при резком открытии «газа» конструкторы внедрили в карбюратор дополнительный модуль который в нужный момент впрыскивает порцию топлива, что позволяет сглаживать характеристику работы двигателя во время динамичного разгона.
Укорительный насос в разобранном виде
Привод ускорительного насоса
Каналы ускорительного насоса
Общее устройство карбюратора
Карбюратор без верхней крышки
Ни когда не пытайтесь растянуть пружину, ее усилие строго тарировано.
Винт количества (качества) топлива холостого хода
Винт «качества» в сборе, при обратной установке винта соблюдайте правильный порядок установки уплотнительных колец, сначала ставится пружина затем алюминиевая шайба и резиновое уплотнительное кольцо.
Для обеспечения большей экономичности двигателя, в карбюратор внедрили систему отключения холостого хода, данная система отключает холостой ход когда он уже не нужен, что в конечном счете положительно сказывается на общей экономичности двигателя.
В карбюраторе для управления работой системы отключения холостого хода есть специальный канал через который разряжение передается на мембрану которая при помощи штока открывает или закрывает клапан, тем самым отключает или выключает систему холостого хода.
Что представляет собой карбюратор китайского скутера и его возможности, недостатки, тюнинг
Чистка карбюратора на скутере
Как вы уже догадались, разные модели скутеров имеют разные карбюраторы. Но их чистка во всех случаях стандартная, несмотря на расположение элементов. Если вы не новичок в своем скутере, то вам не составит труда отсоединить карбюратор от скутера, но если вы делаете это впервые, то лучше, либо сделайте все аккуратно, либо прочитайте инструкцию к своему мопеду. Но перейдем к процессу снятия, и для этого нам необходимо:
- Отсоединить все шланги, идущие к карбюратору. Обычно это топливные шланги, но также отсоедините и шланг, откуда поступает масло. Но будьте внимательны, ведь со шланга может пойти масло, так что закройте шланг, я например, отвертку вставил в него.
- Отсоединить провода пускового обогатителя.
- Проверить, все ли шланги и провода отсоединены.
- Открутить болты, которые держат сам карбюратор.
Важно: весь процесс чистки карбюратора, начиная со снятия должен проходить в чистоте и без каких-либо грязных веществ, так что, сняв карбюратор, сразу же положите его на чистую тряпку. Также обязательно очистите корпус карбюратора, ведь есть большой риск попадания грязи с него внутрь
Порядок действий чистки карбюратора скутера
Для начала карбюратор необходимо снять с двигателя и вытащить наружу. Для этого откручиваем патрубок воздушного фильтра, впускной патрубок, отсоединяем клеммы пускового обогатителя, отсоеденяем трубки подачи топлива (с неё вытечет немного бензина), вакуума и дренажную трубку. Снимаем тросик ручки газа. Теперь карбюратор можно вытаскивать.
Первым делом откручиваем верхнюю крышку и аккуратно вытаскиваем иглу. Затем можно снять пусковой обогатитель.
Теперь переворачиваем карбюратор (предварительно через штуцер подачи топлива слейте бензин) и откручиваем крышку поплавковой камеры. Как видно на фото, на крышке есть какие-то отложения — последствия езды на некачественном топливе. Эти наросты нам нужно убрать. Можно использовать специальную жидкость для чистки карбюраторов, можно — чистый бензин. Но ни в коем случае НЕ применяйте WD-40! Она содержит масла, которые в дальнейшем засорят все каналы карбюратора.
Здесь аккуратно снимаем поплавок, выкручиваем два жиклера и винт регулировки качества смеси. Так же, с крышки поплавковой камеры снимаем ускорительный насос.
Теперь осталось дело за малым — все освободившиеся отверстия необходимо продуть сжатым воздухом. В идеале нужно использовать компрессор. Но он не у каждого есть, поэтому можно обойтись насосом. Подносим в плотную шланг насоса к продуваемому отверстию и резко нажимаем на рукоятку. Так же продуваем и жиклеры. Все отверстия должны быть идеально чистыми.
Перед продувкой можно везде напшикать жидкости для чистки карбюратора. В процессе она полностью испарится.
После чистки карбюратора устанавливаем все на свои места, ставим карбюратор назад на скутер. Но не торопитесь запускать двигатель. После чистки карбюратор необходимо настроить. О том, как настроить карбюратор на скутере Вы можете узнать в следующей статье.
Снимаем карбюратор
На первом этапе откручиваем 4 болта и снимаем подседельный отсек, на некоторых моделях еще отвинчивают крышку маслобака. Потом снимается воздушный фильтр, для чего освобождаем винт хомута крепления манжеты и 2 болта на 10, фиксирующие корпус. Резиновую манжету корпуса фильтра с карбюратора можно стянуть с определенным усилием. Теперь надо отсоединить бензиновый и масляный шланги. С этой целью петли хомутов сжимаются и стягиваются два шланга. Ключом на 10 отворачивают ближний болт крепления к патрубку впуска. Откручиваем второй болт внутри. На данный момент уже освобождены 2 шланга, откручены 2 болта крепления. Сейчас надо снять устройство, отвинтить крышку дроссельной заслонки и вынуть дроссель. Для окончательного освобождения устройства надо снять с фиксаторов-защелок еще защитную крышку пускового обогатителя и открутить 2 винта с прижимной скобы обогатителя.
Регулировка качества смеси на скутере
Выше мы указали, что смесь может быть оптимальной, богатой или бедной. Так вот, производители определенной модели скутера рекомендуют использовать заданные пропорции, а значит рано или поздно придется проводить регулировку. На большинстве скутеров 4т имеется регулировочный винт, в противном случае процедура происходит при помощи иглы в дроссельной заслонке. Обогащение смеси происходит путем прокрутки винта по часовой стрелке, когда винт крутиться против часовой стрелки, смесь становиться бедной. Регулировка показателя на скутерах без винта качества смеси происходит путем увеличения или уменьшения высоты иглы.
