Переделка и усовершенствование тормозной системы квадроцикла

Прокачка тормозов

Когда из системы будет слита тормозная жидкость, потребуется прокачивать каждый из имеющихся суппортов. Когда эта процедура будет выполнена, нужно поставить крышку бачка на прежнее место. Перед этим нужно оценить состояние резиновой прокладки. Если она изношена, потребуется заменить сальник.

В системе не должно оставаться тормозной жидкости вообще. После проведения процедуры нужно будет залить новое средство в бачок. На это потребуется несколько часов. Жидкость заливают в бачок, а затем ждут, пока она не дойдет до суппорта. В это время штуцер должен быть открыт.

Если все будет сделано правильно, при нажатии на тормоз рычаг будет встречать небольшое сопротивление. Если же в систему попал воздух, он будет немного проваливаться.

В этом случае потребуется открутить крепление, которое фиксирует тормозной шланг. Нужно попытаться выпустить из системы воздух. Далее нужно снова нажать на тормоз, который должен быть умеренно твердым. Если это так, значит, процедура была проведена успешно.

Варианты модернизации тормозной системы

После приобретения всех необходимых агрегатов необходимо перейти к замене штатных тормозных изделий на тюнинговые. И на этом этапе работы возникают проблемные моменты. Тормозные диски могут не подойти по крепёжным отверстиям или новые суппорта по штатным посадочным местам.

Чтобы не столкнуться с такими проблемами при монтаже деталей, можно при выборе изделий обратить внимание на специальные тюнинговые комплекты, которые сейчас продаются для большинства марок и моделей автомобилей. С установкой специальных комплектов не возникает абсолютно никаких вопросов, все штатные крепёжные элементы полностью совпадают с крепежами тюнинговых деталей

С заменой деталей можно справиться самостоятельно без помощи специалистов. Однако комплекты в основном имеют тормозной диск аналогичный по размерам штатному или немного больше предыдущего. Раньше было оговорено, что диаметр тормозного диска пропорционально влияет на длину тормозного пути транспортного средства. Модернизация тормозов с помощью тюнинговых комплектов значительно повысит эффективность тормозов. Если вы желаете максимально переделать и усовершенствовать тормоза, вы можете воспользоваться более сложными вариантами тюнинга, которые требуют некоторых переделок

С установкой специальных комплектов не возникает абсолютно никаких вопросов, все штатные крепёжные элементы полностью совпадают с крепежами тюнинговых деталей. С заменой деталей можно справиться самостоятельно без помощи специалистов. Однако комплекты в основном имеют тормозной диск аналогичный по размерам штатному или немного больше предыдущего. Раньше было оговорено, что диаметр тормозного диска пропорционально влияет на длину тормозного пути транспортного средства. Модернизация тормозов с помощью тюнинговых комплектов значительно повысит эффективность тормозов. Если вы желаете максимально переделать и усовершенствовать тормоза, вы можете воспользоваться более сложными вариантами тюнинга, которые требуют некоторых переделок.

Первый способ предусматривает замену штатных дисков на изделия большего размера. Соответственно, чтобы установить их на машину, необходимо просверлить в ступицах дополнительные отверстия, которые будут совпадать с крепёжными элементами тюнинговых деталей. А также может потребоваться изготовление переходных пластин для установки суппортов над дисками большего размера. Монтаж дисков большего размера повлечёт за собой покупку колёс большего размера и ширины.

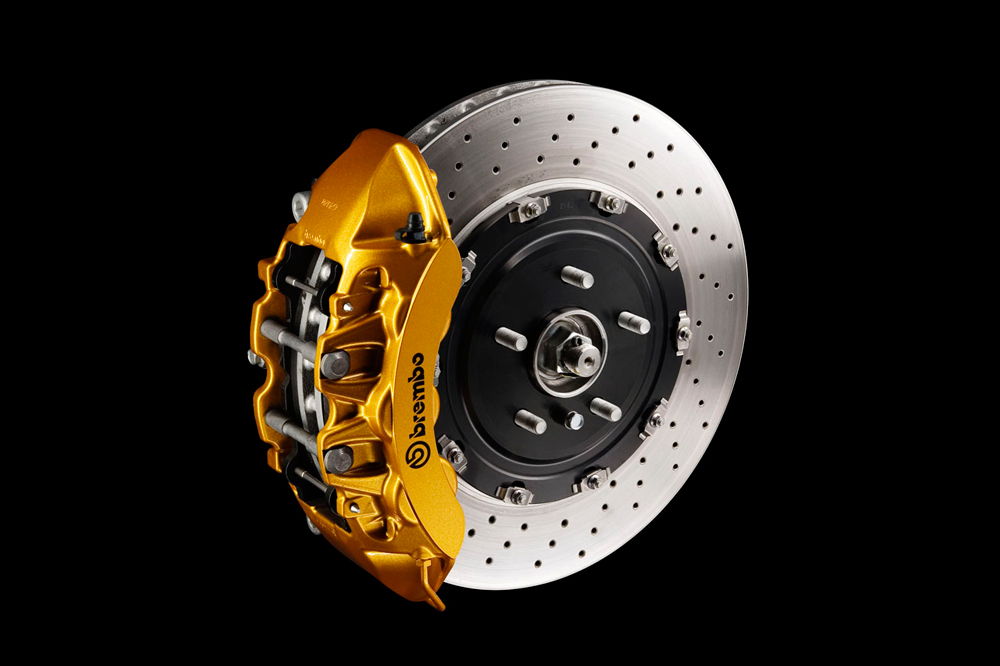

Второй способ тюнинга заключается в замене штатного изделия на вентилируемый диск или диск с насечками аналогичного размера. В этом случае не потребуется покупка нового комплекта резины для транспортного средства. Увеличить эффективность тормозов можно с помощью установки дополнительного суппорта на каждый диск транспортного средства

В этом случае важно изготовить надёжные крепления для взаимодополняющих суппортов. Такой тюнинг увеличивает эффективность торможения примерно в два раза

Выбор способа тюнинга зависит от ваших предпочтений и финансовых возможностей. Первый способ более затратный в денежном плане, второй вариант будет экономнее, однако, зависит от оснащённости вашей мастерской и ваших возможностей.

И ещё один важный момент. Новые модели автомобилей оснащены с завода штатными дисковыми тормозами на передних и задних колёсах. Если у вас автомобиль старого образца, необходимо будет заменить барабанные задние тормоза на современные дисковые. В этом случае потребуются серьёзные переделки ступиц колёс и приспособлений для монтажа суппортов. Если у вас есть техническая возможность, то вы можете переделать крепежи самостоятельно, в ином случае, при отсутствии необходимых инструментов, лучше обратиться за помощью к профессионалам.

Другие доработки

Кроме перечисленных выше подходов к проведению тюнинга для квадроцикла своими руками, существует еще несколько важных действий, способных улучшить технические и внешние качества транспортного средства.

Нередко владельцы мотовездеходов прокачивают тормоза. Это необходимо, если в этой системе обнаруживаются недочеты. Без качественных тормозов нельзя отправляться в путь. Поэтому потребуется разобрать систему, определить, нет ли здесь поломок. Прокачав тормоза, можно не бояться набирать скорость во время офф-роуда или экстремальных заездов. Система будет слушаться своего владельца буквально с полуслова.

Также важной доработкой квадроцикла является установка лебедки. Этот прибор порой способен спасти транспортное средство, освободив его из болота или большой ямы

Вручную выполнить подобную процедуру нельзя из-за высокого веса мотовездехода. Лебедка же позволит при помощи передаточного механизма вызволить квадроцикл из разных «ловушек», которые могут встретиться на пути вдали от дома.

Если планируется применять транспортное средство в хозяйственных целях, рекомендуется установить фаркоп. К нему можно будет присоединить прицеп, в котором можно будет перевозить груз весом до 500 кг, а также разное оборудование для обработки почвы. Это, например, может быть плуг или борона.

Слив тормозной жидкости

Чтобы прокачать тормоза, потребуется сначала открутить крышку, которая закрывает тормозной бачок. Далее нужно оценить, сколько тормозной жидкости находится внутри. Чаще всего ее требуется долить. В бачок наливают тормозную жидкость до самых его краев.

Внутри системы не должно быть пузырьков воздуха. Поэтому периодически нужно контролировать жидкости в бачке. При необходимости состав доливают.

На штуцер надевают подготовленную трубочку для слива. Второй конец опускают в заранее подготовленную емкость. Далее нужно попросить напарника выжать ручку тормоза. Ее отпускать не рекомендуется до завершения работы. В некоторых моделях квадроциклов потребуется выжать педаль. Штуцер нужно открутить на 1/8 оборота (иногда больше, в зависимости от модели), а также заранее приготовить ключ на 8.

Далее нажимается тормозная ручка, и в этот момент штуцер закручивается. Ручку отпускают, а затем процедуру проводят снова. При этом количество жидкости внутри бачка постоянно контролируют. При необходимости новый состав доливают в систему.

Спустя какое-то время напарник скажет, что ручка (или педаль) до упора провалились в своем посадочном месте. Однако и в этот момент отпускать ее нельзя. После полученной от напарника информации потребуется закрутить сливной штуцер.

Процедуру выполняют несколько раз. Это нужно делать до того момента, пока в подготовленную емкость не польется чистая (новая) тормозная жидкость. В ней не должно быть пузырьков воздуха. Если они есть, новый состав был залит не до самого верха бачка. Это нужно учесть, меняя в системе тормозную жидкость.

Эстетический тюнинг

Чтобы изменить внешний вид квадроцикла, а также повысить комфорт при езде, можно установить следующие компоненты:

  • Дополнительные зеркала заднего вида.
  • Ветровое стекло.
  • Массивную подножку.
  • Широкий багажник.
  • Подсветку по периметру, снизу и на колесах.
  • Литые диски и шины с агрессивным рисунком протектора.

Некоторые водители меняют внешний вид своего квадроцикла при помощи интересных наклеек. Можно выбрать стандартный вариант или заказать специальный дизайн, который будет нести какую-то важную для водителя информацию. Вариантов декоративного оформления транспортного средства множество.

Установка ремня

Ремень необходимо установить правильно! Строго правильно! Почти на всех моделях ремней есть специальная стрелка, которая должна при установке смотреть строго вперед, равно как и при движении. Если же стрелка на ремне отсутствует, то необходимо взять за ориентир буквы на ремне. Буквы после установки должны читаться, то есть не быть ни перевернутыми, ни находиться задом наперед.

Понятно, что установка ремня производится в порядке, обратном от его снятии, то есть начинать-то надо тоже от нижней, но идти уже против хода часовой стрелки.

После того, как вы поставите ремень, следует медленно выкрутить болт-съемник, при этом поворачивая шкивы в произвольном направлении. Проворачивать шкивы нужно для того, чтобы ремень встал как можно более плотнее.

После этого можно собирать крышку вариатора и собирать подножку. Главное в этом процессе – не пропустить ни одной детали.

На этом процедура замена вариатора на квадрацикле может считаться законченной. Как вы сами понимаете, в этой процедуре нет сложностей, так что справиться с ней может кто угодно. Все, что хотелось бы добавить в конце – отправляясь в дальнее путешествие, рекомендуем вам взять запасной ремень с собой.

18 Июля 2016

Переделка и усовершенствование тормозной системы квадроцикла

24 Июля 2016

Почему не заводится квадроцикл – причины и их устранение

Спортивный квадроцикл

Тюнинг спортивной модели квадроцикла несколько отличается от доработок утилитарного мотовездехода. В первую очередь владелец такого транспортного средства должен установить шины повышенной проходимости. Для этого выбирают резину с агрессивным протектором. Диаметр покрышек может быть прежним или на размер больше.

Чтобы увеличить проходимость, потребуется усилить подвеску, а также привод. Этого можно избежать, если поставить шины размером 27 дюймов. Рекомендуется при этом сменить и диски. Лучше, чтобы они были литыми, изготовленными из легких сплавов. В этом случае и вес самого квадроцикла будет меньше

Это положительно отразится на управляемости и скорости, что для спортивной модели очень важно

Чтобы увеличить мощность квадроцикла, устанавливается ФНС и специальный выхлоп. Карбюраторный мотор оборудуют специальными жиклерами. Для инжекторного двигателя тюнинг доверяют выполнить только специалистам.

Зимний тюнинг

Если планируется эксплуатировать квадроцикл в зимнее время, рекомендуется выполнить ряд доработок. Начать нужно с колес. На аппарат устанавливают зимнюю резину, которая характеризуется особым рисунком протектора. На шинах есть специальные шипы для устойчивости мотовездехода на льду или утрамбованном снеге. Вместо колес можно установить гусеницы, что значительно повысит проходимость техники по бездорожью.

Если в зимнее время квадроцикл эксплуатируется для уборки снега, нужно установить на него снегоотвал. Это позволит во время снегопада расчистить дорожки на приусадебном участке и рядом с ним.

Для ручек и сидения рекомендуется создать систему подогрева. Это значительно повышает комфорт водителя при управлении транспортным средством в холодный период.

Как можно определит, что ремень необходимо менять?

Признаков может быть несколько:

  1. Пробуксовка при езде на низких оборотах;
  2. Запах жженой резины;
  3. Дым, который сочится из вариатора;
  4. Внезапно снижающаяся скорость;
  5. В некоторых случаях – невозможность запуска квадроцикла. Как можно добраться до ремня?

В большинстве случаев для того, чтобы правильно открутить крышку вариатора, нужно предварительно снять специализированную пластиковую подножку. Следует отметить, что на некоторых видах квадроциклов можно не снимать подножку, использовав вместо этого специальный гибкий вал.

Важно! Не стоит терять болты, который вы будете выкручивать. Лучше всего подготовить специальный ящик для такого дела

Итак, вы успешно сняли подножку, теперь необходимо преступить к непосредственному снятию крышки радиатора. Сначала следует внимательно осмотреть внешнюю поверхность крышки, потому как некоторые болты могут быть незаметными с первого взгляда.

Сняли крышку, продолжаем. После того, как была снята крышка, вам на осмотр попадается механизм вариатора. Теперь вы можете визуально определить целостность ремня, а также степень иго износа.

Для того, чтобы снять ремень, необходимо в первую очередь развести шкивы вариатора. Для того, чтобы это сделать, необходимо на шкивах найти оригинальное отверстие с резьбой, предназначенной для болтов. Обычно это М8, то есть длина от 55 до 80 сантиметров.

Теперь необходимо вкрутить болт в отверстие, чтобы ослабить ремень и снять его. Работать на этом этапе необходимо без лишнего фанатизма, то есть делать все медленно и каждые две-три секунда проверять натяженность ремня.

Вкрутили болт-съемник, теперь снимаем ремень. Снимается он снизу с постепенной прокруткой шкивы согласно движению часовой стрелки. В общем, снимать его достаточно легко.

После снятия ремня необходимо тщательно осмотреть рабочую поверхность шкивов на присутствие там различного рода деформаций и дефектов. Также можно попутно почистить шкивы и другие доступные вам детали от грязи.

Основные требования к тормозным системам:

  • Они должны быть надежны;
  • Ценится долговечность тормозов;
  • Высокая скорость реакции.

На данный момент существует несколько вариантов усовершенствования тормозной системы, которая устанавливается непосредственно на заводе изготовителе. Они делают передвижение безопаснее и являются абсолютно законными.

Можно установить специальную втулку, что бы противостоять непредвиденным аварийным ситуациям. Она может изгибаться в радиусе до 90 градусов и даст запас фронтальным и боковым перегрузкам, когда Вы очень резко тормозите.

Втулка сделана из нержавейки, что дает дополнительное сцепление с тормозными дисками и торможение получается более плавным. Она прекрасно сочетается с легкими тормозными колодками из алюминия. Установка такой детали не предполагает особых усилий и не вызовет проблем.

Управление процессом торможения, можно усовершенствовать с помощью рукоятки на руле, которая помогает тормозить более плавно, благодаря системе распознавания местности и усилия. Рукоятка сделана из специально материала, которым легко управлять даже в перчатках. Это поможет в езде по непроходимой местности или на большой скорости.

Streamline – это рукоятка, которая оборудована специальным предохранителем от случайного срабатывания акселератора или тормозов. Эта инновация очень полезна на неровной дороге, где можно случайно нажать на тормоз или прибавить газу. Испытания разработчиков Streamline, показали что теперь, можно без особых усилий тормозить всего лишь одним пальцем. Само торможение происходит более эффективно и плавно.

В рукоятке Стимлайн установлена специальная алюминиевая заглушка с нержавеющим болтом, для предотвращения всевозможных случайных действий

При выборе рукояток стоит обратить внимание на эти заглушки – резиновые быстро изнашиваются и могут дать обратный негативный результат

Тюнингом тормозных систем основательно занялись еще лет десять назад, сейчас его используют как любители, так и райдеры занимающиеся профессиональным спортом.

Тормозные колодки квадроцикла – это самая изнашиваемая деталь и ее усовершенствованием занимаются разные инновационные отделы на заводах.

Сейчас белее дорогие модели квадроциклов, укомплектованы тормозными колодками из углеродного волокна и с алмазным напылением. Эти инновации позволяют повысить износостойкость тормозной системы и тормоза смогут служить в 2 раза дольше.

Конструкция со множеством каналов позволяет тормозам не перегреваться, а технологии позаимствованные в гонках Формулы – 1, которые разработаны на основе рекуперативной энергии, делают тормоза на много эффективнее.

Работа системы KERS заключается в том, что когда мы тормозим, энергия передаваемая на остановку – возвращается в мотор для быстрого возобновления разгона.

Данный модуль очень эффективно помогает экономить топливо, особенно на не ровной местности, где перепада скорости движения просто не избежать.

На сегодняшний день KERS устанавливается на автомобили и производители квадроциклов тоже не намерены упускать такой шанс усовершенствоваться.

Любой райдер, садясь на своего железного коня, должен обязательно проверить тормоза машины и быть уверенным в своей безопасности.

16 Июля 2016

Как пользоваться лебедкой, обучение, устройство и правильное использование лебедки для квадроцикла

20 Июля 2016

Замена ремня вариатора квадроцикла

Сколько нужно тормозной жидкости?

Если тормоза нуждаются в замене технической жидкости, вполне будет достаточно приобрести 0,5 л средства, которого хватит на оба контура. Однако стоит отметить, что такое количество тормозной жидкости позволяет выполнить замену состава с «ювелирной» точностью.

Чаще такого, объема средства недостаточно, поэтому лучше приобрети тормозную жидкость с запасом. Вполне достаточно 1 л средства. Если из тормозной системы потребуется убрать пузырьки воздуха, литр – минимальное количество. Иногда, для проведения подобных работ, нужно еще большее количество средства. Чтобы найти и выгнать все пузыри может не хватить и двух литров жидкости.
