Дефектовка тормозных дисков, ремонт главных и рабочих тормозных цилиндров

Диагностика и ремонт

Из перечисленных выше признаков нетрудно понять, что в большинстве случаев источник проблем один – резинотехнические изделия, пришедшие в негодность. Манжеты трескаются и набухают, в результате перепускают жидкость и закрывают сбросные отверстия. Отсюда рекомендация: все «резинки» тормозной системы следует менять с интервалом примерно 100 тыс. км, не дожидаясь критического износа.

Прежде чем проверить ГТЦ на работоспособность, убедитесь в отсутствии других неисправностей:

  1. Осмотрите узлы колес с внутренней стороны на предмет протечки тормозной жидкости из рабочих цилиндров.
  2. Проверьте целостность расширительного бачка и уровень жидкости в нем.
  3. Заведите двигатель и на холостом ходу передавите патрубок отбора вакуума к усилителю. Если обороты двигателя заметно выросли, имеет место подсос воздуха и главный цилиндр, скорее всего, исправен.

Явный симптом, указывающий на поломку основного гидроцилиндра, – капли тормозной жидкости на корпусе. Обнаружив протекание, смело демонтируйте агрегат и разбирайте в поисках причины. Другие распространенная неполадка – перетекание жидкости сквозь уплотнители – диагностируется так:

  1. Откройте крышку расширительной емкости и посадите на водительское место помощника.
  2. Прислушиваясь к звукам в бачке, отдайте команду помощнику нажать педаль.
  3. Если педаль идет легко, а в резервуаре слышится бульканье, туда поступает жидкость. Причина – изношенные манжеты неспособны создать давление в контурах, жидкость просачивается через неплотности и попадает в емкость.

Также на проблемы ГТЦ указывает заклинивание либо слишком малый ход педали. Сядьте за руль, нажмите ее несколько раз, и заведите мотор, удерживая педаль ногой. Если она провалилась до пола или не сдвинулась с места, разбирайте гидроцилиндр.

Чтобы произвести замену либо ремонт главного тормозного цилиндра, нужно снять агрегат с автомобиля. Работы ведутся в следующем порядке:

  1. Откачайте жидкость из бачка шприцем. Если манжеты перепускают, надавите несколько раз педаль и отсосите поступившие излишки жидкости.
  2. Снимите расширительный бачок.
  3. Опорожнять все тормозные контуры необязательно. Подставив небольшую емкость, отверните гайку первой трубки и аккуратно отведите ее в сторону, заткнув деревянной палочкой.
  4. Повторите операцию со второй трубкой, открутите крепление фланца ГТЦ и снимите агрегат.

Дальнейшие действия зависят от конструкции главного цилиндра. Если элемент полностью разбирается, поменяйте резиновые уплотнители. В противном случае придется заменить поршни в сборе. Предварительно вымойте корпус и все отверстия спиртом, использовать бензин не допускается. После сборки долейте жидкость и прокачайте тормозную систему для удаления воздуха.

Прокачка системы тормозов.

Для прокачки подготовьте: жидкость, ключ подходящего диаметра к воздушному штуцеру, шланг, плотно одевающийся на штуцер и любую емкость. Схема прокачки зависит от того, как расположены контуры в конкретной модели ВАЗ. Устройство тормозов некоторых подразумевает прокачку от «длинного трубопровода», имеется в виду от самого дальнего колеса относительно главного цилиндра.

Если конкретнее это выглядит так: в машине главный цилиндр размещен глядя на задний бампер, значит первым прокачивается задний правый цилиндр, затем задний левый. Следующим идет передний левый, и оканчивается процедура прокачкой того колеса, которое находиться с правой стороны от главного цилиндра. В более поздних моделях схема подразумевает прокачку крест-накрест глядя на машину сзади:

  • правое заднее колесо;
  • левое переднее колесо;
  • левое заднее колесо;
  • правое переднее колесо.

В любом случае заканчивать прокачку следует передним правым колесом.

В процессе этого действия не забывайте следить за уровнем гидравлической жидкости в бачке, чтобы воздух опять не попал в систему.

Также рекомендуем к просмотру видео по теме:

Главный тормозной цилиндр (ГТЦ).

Наиболее частой проблемой тормозной системы является износ уплотнительных манжет, реже – самого поршня или возвратных пружин. Результатом небрежного отношения к чистоте тормозной жидкости, ее несвоевременной замены может стать поврежденный поршень и манжеты. Другой сопутствующей проблемой может стать утечка тормозной жидкости в вакуумный усилитель через поврежденные манжеты и сальники. В этом случае наблюдается снижение уровня жидкости в бачке при внешнем отсутствии потеков.

Другой распространенной проблемой может стать подсос воздуха через негерметичные соединения контуров. В этом случае наблюдается небольшое просачивание жидкости. Иногда тормозная жидкость может уходить через треснутый расширительный бачок. Другой, не менее серьезной проблемой может стать заклинивающий шток, связанный с тормозной педалью. Необходимость замены ГТЦ в сборе можно определить исключительно в условиях СТО на специальном оборудовании. Если на внутренней поверхности цилиндра имеются риски, сколы и задиры, он подлежит безоговорочной замене.

В других случаях, за исключением сильного износа рабочих поверхностей и выработки поршня на «эллипс», замене подлежать лишь резиновые манжеты. Это сильно удешевляет сам ремонт. Треснувший бачок для жидкости также подлежит замене. Потеки через соединения могут быть устранены затягиванием при помощи специализированного гаечного ключа. Использование герметика или каких-либо уплотнителей в соединениях тормозной системы не допускается.

Замена рабочего тормозного цилиндра – действуем решительно

Однако, чаще всего, необходима замена рабочего тормозного цилиндра целиком, а не отдельных его комплектующих, особенно, если причиной выхода из строя служит образовавшаяся коррозия. Осуществить замену можно следующим образом. В первую очередь следует демонтировать суппорт. Установив его в тиски, нужно открутить гайки, посредством которых крепится соединительная трубка, и снять ее.

Найдя специальный фиксатор, зажмите его отверткой и с помощью резинового молотка сдвиньте цилиндр вдоль по направляющим пазам, и снимите его. Точно таким же образом следует демонтировать и второй цилиндр. Чтобы установить новую деталь также необходимо зажать отверткой фиксатор, а затем установить элемент в направляющие пазы. Хоть это и теоретически прочное железо, действуйте деликатно, можно нарушить упругость и геометрию пазов.

Иногда установка нового цилиндра может быть немного затруднительной, в этом случае необходимо подпилить напильником заходные фаски. Аналогичным способом устанавливается и вторая деталь, а затем оба рабочих цилиндра следует забить до упора легкими ударами резинового молотка. В завершении следует установить на прежнее место и соединительную трубку.

Главная →

Обслуживание и Ремонт → Тормозная система →

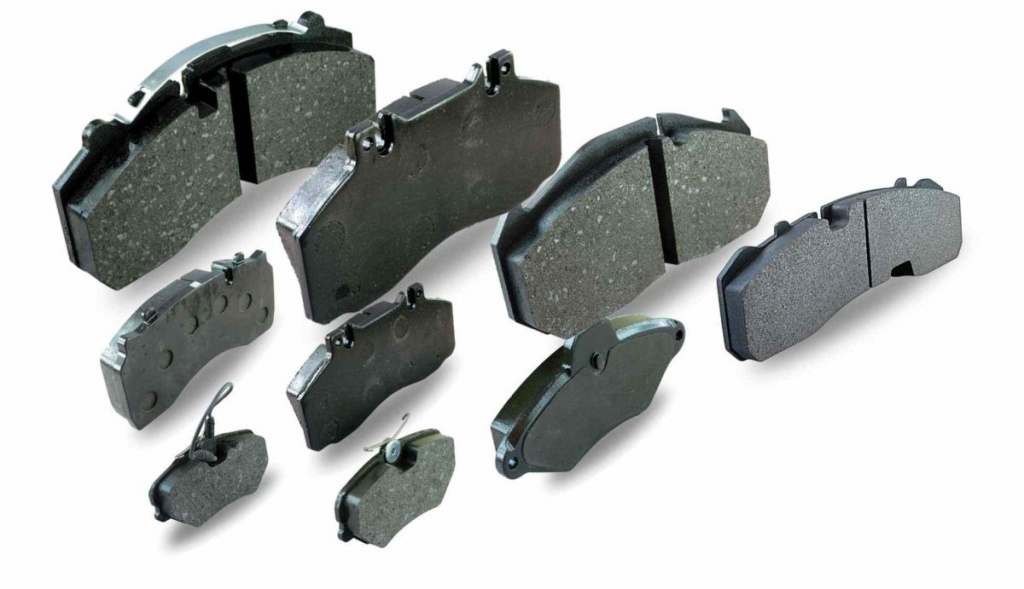

Ремонт тормозных колодок

Дефектами тормозных колодок являются:

  1. замасливание накладок;
  2. износ накладок;
  3. погнутость и износ концов колодок.

Замасливание накладок устраняют вываркой колодок в содовом растворе или промывкой в бензине. После промывки накладки просушивают и зачищают рашпилем. Одновременно изношенные сальники ступицы заменяют новыми.

Для замены изношенной накладки, укрепленной на заклепках, производят следующие операции:

  1. Удаляют старые заклепки, высверливая их на станке со стороны колодки или выдавливая под прессом, и снимают накладку (срубать заклепки зубилом не рекомендуется во избежание нарушения формы колодки и отверстий от ударов молотком).
  2. Очищают колодку от загрязнений и ржавчины, проверяют ее форму по шаблону и при необходимости исправляют ударами молотка или под прессом в холодном состоянии.
  3. Проверяют состояние отверстий путем установки в них заклепок, которые должны входить в отверстия плотно. При наличии эллипсности отверстий их развертывают под больший диаметр заклепок или заваривают и затем просверливают новые.
  4. Заваривают изношенные концы колодок и обрабатывают напильником по шаблону
  5. Накладывают на подготовленную таким образом колодку кусок ленты феродо или пластмассы определенной длины и прижимают к колодке специальной струбцинкой из стальной ленты.
  6. Просверливают в накладке со стороны колодки отверстия под заклепки, а со стороны накладки отверстия раззенковывают на глубину 3—4 мм.
  7. Вставляют заклепки (алюминиевые, латунные или медные) и на оправке, зажатой в тисках, расклепывают заклепки со стороны колодки. Головка заклепки в накладке должна утопать не менее чем на 0,5 мм.
  8. Стачивают концы накладки на конус и зачищают поверхность накладки наждачным камнем или рашпилем.

Накладку можно также подготовить и приклепать на специальном станке. На этом станке, кроме того, высверливают и раззенковывают отверстия в накладке, расклепывают заклепки и зачищают накладки после приклепки.

Заклепки расклепывают бойком, который получает движение от педали через систему рычагов. При этом колодку устанавливают заклепкой на упор.

После замены накладок колодки монтируют на защитном диске и подгоняют к тормозному барабану специальным приспособлением или вручную.

При ручной подгонке на внутреннюю поверхность тормозного барабана наносят тонкий слой краски, барабан надевают на колодки и повертывают его. После этого окрашенные — места прилегания снимают рашпилем до полного прилегания колодок к барабану.

Процедура замены тормозных дисков – шаг за шагом

В большинстве автомобилей снятие и установка данных элементов практически не отличаются, поэтому мы рассмотрим общие рекомендации.

Зафиксировать машину, используя «башмаки».
Поднять одну из сторон автомобиля домкратом, установить «козёл» и демонтировать колесо.
Перед тем, как снять тормозной диск, очень важно отжать поршень рабочего цилиндра.
Избавиться от грязи, которая присутствует на поверхности суппорта и ступицы, так как в противном случае придется устанавливать новый подшипник.
Ассистент должен нажать на педаль тормоза, одновременно удерживая руль. Вам в этот момент необходимо открутить болты, с помощью которых тормозной диск крепится к ступице

В большинстве случаев сделать это очень непросто, понадобится жидкость под названием WD-40.
Снять тормозную скобу и зафиксировать её, с помощью проволоки (в противном случае может повредиться шланг системы тормозов).
Снять тормозные колодки, демонтировать прижимные элементы, а также скобу суппорта.
Зафиксировать ступицу, открутить полностью крепежные болты и снять изношенный тормозной диск.

После этого необходимо установить тормозной диск, выполняя все действия в обратном порядке. Обязательно установите новые колодки. После того как будет выполнена замена тормозных дисков, не забудьте правильно прокачать тормоза.

Теперь вы знаете, как снять тормозной диск и установить новый элемент своими силами. Ещё раз хотим подчеркнуть, что шутить с тормозами не стоит!

Симптомы срочной замены

Вы поймете, что возникли проблемы, и что замена тормозных дисков неизбежна, по необычному поведению вашей машины. Что под этим подразумевается:

  1. Несвойственное увеличение тормозного пути
  2. Педаль почти не дает эффекта при нажатии
  3. При торможении автомобиль сносит в сторону
  4. И самое явное – уровень тормозной жидкости ниже обычного.

Если вы заметили хотя бы один из подобных «сигналов», то вам срочно стоит заняться проверкой тормозов. Оценить состояние колодок, проверить степень их истертости. Чтобы это сделать, нужно измерить их толщину (для этих целей подойдет обычный школьный штангенциркуль) и сопоставить с толщиной, указанной на диске его изготовителем.

Если вы обнаружили, что какой-либо из дисков достиг толщины в 10,6 мм или имеет явные дефекты, то следует немедленно подвергнуть их замене. Подобная степень изношенности возникает в среднем через каждые 15-20 тысяч километров пробега. В зависимости от интенсивности использования транспортного средства такое расстояние можно проехать в течение 1-1,5 года, поэтому настройтесь на то, что нужно раз год если не менять систему торможения, то точно проверять ее состояние.

Замена тормозных дисков осуществляется попарно на одной оси вращения. Ни в коем случае не меняйте только их по отдельности, потому как качественный эффект торможения достигается только путем совместной одновременной работы. Рекомендуется периодически проводить осмотр и диагностику тормозов на предмет выявления неисправностей, даже если вам кажется, что вы не нагружаете их чрезмерно.

Практика показывает, что замена передних тормозных дисков требуется гораздо более часто, чем задних. Этому есть вполне логичное объяснение: при торможении передняя подвеска автомобиля нагружается сильнее, и тормоза в свою очередь более подвержены износу и деформации.

Процедура замены на передней и задней оси практически идентична, так что замена задних тормозных дисков не должна вызвать у вас затруднений, в чем вы можете убедиться на видео ниже.

Сборка и регулировка тормозов с гидравлическим приводом автомобиля ГАЗ-51

Для сборки тормозного механизма автомобиля ГАЗ-51 необходимо выполнить следующие операции:

  1. вставить в защитный тормозной диск два регулировочных эксцентрика, надеть на них с наружной стороны пружины и завернуть гайки;
  2. собрать колесный тормозной цилиндр, установив в него пружину, две манжеты, два поршня, надеть уплотняющие чехлы и установить упорные штифты колодок;
  3. привернуть колесный тормозной цилиндр в сборе к защитному диску;
  4. установить колодки, закрепить их скобами и вставить опорные пальцы с эксцентриковыми втулками и стяжной пластиной; с обратной стороны на пальцы навернуть контргайки с пружинными шайбами;
  5. надеть стяжную пружину 6 колодок;
  6. прикрепить защитный тормозной диск 7 к фланцу поворотной цапфы (переднее колесо) или к фланцу кожуха полуоси (заднее колесо) и установить тормозной барабан;
  7. завернуть в колесный цилиндр со стороны защитного диска клапан выпуска воздуха с пробкой и присоединить штуцер шланга гидравлического привода.

Для сборки главного тормозного цилиндра необходимо:

  1. установить в цилиндр последовательно выпускной 13 и обратный 14 клапаны в сборе с пружиной 15 выпускного клапана, пружину 16 обратного клапана с опорной шайбой, переднюю резиновую манжету 18 и поршень 21 со звездообразной пластиной 19 и, резиновым уплотнительным кольцом 22 у опорную шайбу 23 поршня и стопорное пружинное кольцо 24;
  2. вставить проволоку диаметром 5—6 мм в компенсационное отверстие 12 и убедиться, что оно свободно и не перекрывается передней манжетой;
  3. установить прокладку 4 и привернуть крышку 10 резервуара;
  4. укрепить на шайбе цилиндра защитный резиновый кожух 1 стяжным кольцом, вставить шток 2 и закрепить на нем второй конец защитного кожуха;
  5. прикрепить цилиндр к раме, соединить шток цилиндра с тормозной педалью и привернуть штуцеры гидравлического привода;
  6. заполнить систему тормозной жидкостью; для этого залить в резервуар цилиндра жидкость и прокачать последовательно все тормоза колес, как это было указано выше, с целью удаления воздуха из системы.

Когда нужно менять тормозные диски

Многие начинающие автолюбители не знают, когда менять тормозные диски. Поэтому сначала рассмотрим ответ на данный вопрос. Нередко эта проблема поднимается теми, кто намерен модернизировать тормозную систему автомобиля.

Например, очень часто вместо барабанных тормозов устанавливаются дисковые. Это связано с тем, что последние обеспечивают оптимальную работу тормозной системы. В таком случае нужно лишь найти переходник на дисковые тормоза и установить его. Некоторые автовладельцы изготавливают эту деталь своими силами, а другие – покупают переходник в магазине.

Кроме этого, вопрос о замене тормозных дисков может возникнуть в тех случаях, когда проводится плановый ремонт автомобиля. Диски могут попросту износиться либо получить определенное повреждение.

Как понять, что необходимо менять тормозные диски?

В этом нет ничего сложного. Основными факторами, которые свидетельствуют о появлении проблем с тормозами, называют:

  • снос автомобиля в сторону во время торможения;
  • уменьшение уровня тормозной жидкости;
  • увеличение тормозного пути;
  • чрезмерная «мягкость» педали тормоза.

При появлении хотя бы одной из таких проблем, необходимо выполнить проверку тормозной системы. Её можно начать с определения толщины тормозных дисков. Для этого надо взять штангенциркуль и измерить толщину в разных частях детали. Допустимая минимальная толщина диска обозначается прямо на нем.

После этого необходимо думать, надо менять тормозной диск или нет. В данной ситуации не стоит жалеть денег, рассчитывая на то, что тормоза еще работают более-менее нормально.

Замена тормозных дисков выполняется лишь в паре на передней либо задней оси. Даже те водители, которые ездят очень спокойно, должны регулярно проверять состояние тормозных дисков. На них могут появиться механические повреждения, поэтому диагностика должна проводиться обязательно.

Опыт свидетельствует о том, что наиболее часто выполняется замена передних тормозных дисков. Это связано с тем, что передняя часть испытывает большую нагрузку, поэтому и диски на передней оси изнашиваются чаще.

Процедура замены задних и передних дисков осуществляется аналогично. Думать о замене тормозных дисков эксперты советуют после выполнения первой проточки данных элементов. Делать повторную проточку запрещено.

Принцип работы дискового тормоза

Общий принцип торможения автомобиля основывается на взаимодействии тормозных колодок с тормозными дисками, в результате трения которых кинетическая энергия вращения колес преобразуется в тепловую энергию. Автомобиль в итоге замедляется и безопасно останавливается под полным контролем со стороны водителя.

Изначально тормозной диск представлял собой металлическую пластину, принудительно обдуваемую для охлаждения дискового тормозного механизма. Других средств теплоотвода не было. Позже специалисты выяснили, что качественно реализованный теплоотвод способен снизить температуру поверхности диска в процессе торможения и одновременно повысить эффективность тормоза. Для решения этой задачи на рабочей поверхности дискового тормоза проделали отверстия и подвели отдельные вентиляционные каналы.

Кроме этих каналов для дополнительного охлаждения используются определенные, чаще всего спицевые колесные диски и специальные воздухозаборники, размещаемые в передних элементах корпуса автомобиля — в бампере, передних крыльях, диффузорах. Благодаря перфорации также облегчается ремонт и очистка тормозных дисков от грязи и пыли. На эффективность дисковых тормозов влияет качество притирки колодок к дискам. Как правило, для правильной их приработки необходимо проехать первые 500-1000 км, во время которых не следует резко тормозить и подолгу нажимать на педаль тормоза.

Работа дискового тормоза подразумевает значительные нагрузки на тормозной диск, поверхность которого из-за постоянного трения и высоких температур со временем изнашивается. Диск становится тоньше, на его рабочей поверхности появляются неровности. Все это может привести к неприятным последствиям и последующему ремонту дискового тормоза. Износ же тормозных колодок происходит гораздо быстрее, а, значит, и менять их приходится намного чаще.

Стиль езды водителя значительно влияет на скорость износа элементов дисковых тормозов. Если водитель часто прибегает к интенсивному торможению после разгона, колодки и диски испытывают повышенные нагрузки, быстро изнашиваются и выходят из строя.

Существуют и другие причины быстрого износа дисковых тормозов, не зависящие от манеры вождения. Износ тормозного диска зависит также от качества используемых колодок и от их состава. Выбирать качественные изделия для ремонта намного проще, чем определять состав как самих колодок, так и тормозных дисков. У каждого производителя этих элементов этот состав свой, к тому же он полностью засекречен — в этом и заключается вся сложность. Тем не менее, зачастую тормозные колодки и диски не совместимы друг с другом. Несовместимость проявляется в неэффективном торможении, в появлении посторонних неприятных шумов и в преждевременном износе тормозного диска.

Ремонт тормозных дисков или их полная замена необходимы в следующих случаях:

  • диск деформирован (как результат, возникновение вибрации и снижение эффективности торможения);
  • образование глубоких борозд и бортиков на всей рабочей поверхности диска;
  • уменьшение толщины диска до критических значений (1-3 мм);
  • иные повреждения тормозного диска, ухудшающие эффективность торможения.

На иллюстрации: трещина в тормозном диске (1); появление бортика (2); образование борозд и неровностей на поверхности диска вследствие его неравномерного износа (3).

Главный тормозной цилиндр. Назначение, устройство

Основным элементом гидравлического привода является главный тормозной цилиндр (ГТЦ). Это именно благодаря ему осуществляется преобразование механического действия в давление тормозной жидкости

Также он еще и осуществляет разделение всей тормозной системы по контурам, что очень важно

Основным условием нормального функционирования гидравлического привода является герметичность системы. В случае пробоя трубопроводов из-за утечки вся система перестанет работать. Чтобы исключить полный отказ системы ее разделили на два независимых друг от друга контура. Каждый из них объединяет по два тормозных механизма. В результате при повреждении трубопровода одного из контуров, второй остается герметичным и механизмы, с которыми он соединен, продолжают выполнять свою функцию. И хоть эффективность работы системы снижается, но автомобиль все же сохраняет возможность торможения.

Устройство и принцип действия двухконтурного ГТЦ достаточно интересны. И хоть внешне они могут отличаться, но внутреннее устройство всех главных цилиндров практически одинаково.

Внутри корпуса проделана полость, и каналы для соединения с трубопроводами (ведущими на тормозные механизмы), и бачком, откуда подается жидкость. В этой полости помещены два поршня, установленные друг за другом. Ими и осуществляется воздействие на жидкость. Чтобы обеспечить возврат поршней в исходное положение после отпускания педали, оба они подпружинены. Причем упором пружины первого поршня выступает второй. Пружина же второго поршня упирается в торцевую стенку полости корпуса.

Поскольку каждый из поршней отвечает за подачу жидкости только на свой контур, то вся полость ими разделена на две камеры (одна находится между поршнями, вторая – между поршнем и стенкой корпуса). Чтобы обеспечить герметичность каждой из них, на поршнях установлены резиновые уплотнительные элементы.

Каждая из рабочих камер соединена с бачком двумя каналами – компенсационным и перепускным. Благодаря им происходит восполнение количества жидкости в системе и предотвращение образования разрежения и завоздушивания в системе при отпускании педали. Также к камере присоединяется два трубопровода, каждый из которых ведет на свой тормозной механизм.

Бачок может крепиться непосредственно на корпус ГТЦ или быть вынесенным (в этом случае он с цилиндром соединяется трубопроводами). Жидкость из него подается на оба контура, но при этом внутри бачка есть перегородка, разделяющая жидкость по контурам. Нужно это для того, чтобы в случае разгерметизации системы вся жидкость не вытекла.

Замена неисправного цилиндра тормозов

Схема замены в семействе ВАЗ практически одинакова для цилиндров обоих контуров с мелкими различиями.

https://youtube.com/watch?v=L2g6UNlz_7s

Изначально нужно приготовить необходимые ключи и подходящие по размеру патрубков заглушки. Сняв колесо и открутив патрубки, для предотвращения утечки жидкости надеваем на них заглушки. Открутив соответствующие гайки, демонтируем старый цилиндр и на его место ставим новый, производя сборку в обратном порядке. Если после замены, сборке колеса мешают слишком разведенные колодки, можно подпилить концовки колодок, только не переусердствуйте, это может сказаться на работе ручного тормоза.

После любых манипуляций с системой тормозов требуется ее прокачка согласно схеме.

Как функционирует ГТЦ?

Агрегат состоит из следующих деталей:

  • металлический корпус с отверстиями для подвода тормозной жидкости, штока педали и присоединения расширительного бачка;
  • 2 поршня с уплотнительными резиновыми манжетами;
  • 2 возвратных пружины;
  • направляющие втулки;
  • торцевая пробка с прокладкой.

Сверху к корпусу главного распределителя прикреплен расширительный бачок, куда уходят излишки жидкости через компенсационные отверстия. Внутри элемент разделен на 2 цилиндра с отдельными поршнями, стоящими на одной оси.

Глухой торец корпуса закрыт резьбовой пробкой, с другой стороны расположен фланец крепления к вакуумному усилителю. Шток от педали тормоза прикреплен к первому поршню. К нижним отверстиям присоединены трубки тормозных контуров – отдельно для передних и задних колес.

Принцип работы главного тормозного цилиндра выглядит так:

  1. При нажатии педали оба поршня одновременно движутся вперед и толкают жидкость в трубки контуров. Под ее давлением срабатывают колесные цилиндры, сжимающие колодки на дисках.
  2. Часть жидкости, не успевшая пройти в трубки, затекает в расширительную емкость через специальные перепускные отверстия.
  3. Когда водитель отпускает педаль, пружины выталкивают поршни обратно, возвращая в первоначальное положение. Жидкость из трубок и бачка снова наполняет цилиндры.
  4. Для компенсации расширения жидкости (например, от нагрева) предусмотрена еще пара отверстий, ведущая в расширительный бачок.

Какие могут быть неисправности и их признаки

Чтобы не стать участником дорожно-транспортного происшествия из-за неисправности главного тормозного цилиндра, мы должны иметь представление о возможных неполадках и их признаках. Назовем некоторые из них.

При чрезмерном изнашивании колодок или утечке тормозной жидкости падает ее уровень. В этом случае автомобиль эксплуатировать нельзя, пока не будет устранена неисправность. Нам нужно очень тщательно проверить рабочие и главный цилиндры, тормозные трубки и шланги, суппорты, чтобы выявить потеки. Деталь, в которой есть неисправность, мы заменяем. Если заклинивает систему автоматической регулировки барабанных тормозов, появляется низкая педаль тормоза. Ход педали можно восстановить вручную, но этот симптом будет появляться по мере изнашивания колодок. Чтобы устранить неисправность полностью, мы должны заменить или почистить автоматическую систему  регулировки.

Малая эффективность торможения и мягкая педаль тормоза возникает, если система тормозов разгерметизировалась или не полностью прокачивается и в ней появился воздух. Эти признаки появляются и в случае поломок ГТЦ, и когда рабочий цилиндр заклинивает или он перегрелся, и в нем закипела жидкость. Если же педаль тормоза, наоборот, слишком жесткая, значит, неисправен усилитель тормозов, вакуумный шланг или контрольный клапан вакуумного усилителя, который нарушает герметичность системы.

Педаль тормоза имеет большой ход тогда, когда не отрегулированы барабанные тормоза, в системе присутствует воздух либо изношены тормозные колодки. Этот симптом очень опасен, так как в сложной ситуации торможение окажется неэффективным. Если педаль проваливается в пол, значит, изношен один из цилиндров или гидросистема разгерметизировалась. Это очень опасная ситуация.

Скрежет во время торможения свидетельствует об изношенной до металла колодке, трущейся о тормозной диск. Чтобы устранить этот дефект, нам нужно заменить колодки и расточить рабочую поверхность диска или заменить эту деталь. Если при торможении появляется свист или визг, значит, установлены некачественные колодки. Для устранения неисправности мы их просто заменяем или очищаем суппорт и наносим специальную смазку. Причиной такого явления еще может быть вибрация колодок и суппорта. В этом случае заменяем или растачиваем диски и затем полируем их.

Иногда торможение осуществляется неравномерно и не очень эффективно. Такое происходит при попадании на рабочую поверхность колодки тормозной жидкости или смазки. Эту проблему мы устраняем, ликвидировав протечку и заменив колодки. Если при торможении машина идет в сторону, скорее всего, плохо отрегулированы тормоза, вышел из строя один из цилиндров или тормозящие колодки загрязнены или замаслены. Возможная причина – неравномерный износ колодок или дисков.

Понятно, что любую неисправность нужно устранить. Что-то мы можем сделать самостоятельно, для устранения более сложных поломок нам придется обращаться к специалистам. Но в любом случае нужно сделать диагностику, и мы должны знать, как проверить главный тормозной цилиндр.

Статьи по теме

Замена тормозной жидкости: правила и рекомендации

Как снять тормозной диск, даже если он прикипел

Почему горит лампочка abs: причины и последствия

Горит лампочка ручника: как решить проблему

Автоматическая система торможения: что это такое и как работает

Минимальная толщина тормозного диска: не пропустить момент!

Как проверить тормозные диски: несколько простых советов

Тормозной суппорт: разбираемся в назначении и устраняем неисправности

Какой смазкой смазывать суппорты: выбор лучшего состава

Как часто менять тормозную жидкость и зачем это делать

Какую смазку использовать для суппортов: делаем правильный выбор

10 причин, почему клинят задние тормоза

Скрипят колодки при торможении на автомобиле: ищем причину и способы устранения

Регулировка привода стояночного тормоза: почему нужно делать и что понадобится

Проверка вакуумного усилителя тормозов: 4 простых теста

Эксплуатационная регулировка тормозов

При эксплуатационной регулировке тормозов необходимо:

  1. поднять домкратом переднее колесо и, вращая его вперед, повертывать передний эксцентрик (также вперед) до начала торможения, а затем эксцентрик повернуть в обратную сторону до свободного вращения колеса;
  2. отрегулировать заднюю колодку поворотом второго эксцентрика назад, вращая при этом колесо также назад;
  3. отрегулировать в такой же последовательности колодкой остальных колес;
  4. опробовать действие тормозов на ходу (полное торможение должно наступать при нажатии на педаль на 1/2 ее хода).

Если были заменены накладки тормозных колодок или отремонтирован тормозной барабан, то производят полную регулировку тормозов, причем выполняют следующие операции:

  1. Регулируют колодки эксцентриками, как это было указано выше;
  2. Ослабляют контргайки опорных пальцев нижних концов колодок, нажимают на тормозную педаль с силой 12—15 кг и ключами повертывают опорные пальцы 8 навстречу один другому, прижимая до отказа колодки к барабану. В этом положении завинчивают контргайки опорных пальцев, отпускают педаль и проверяют легкость вращения колеса. Если тормозной барабан притормаживается, то опорные пальцы немного повертывают в обратные стороны и закрепляют их контргайками.
  3. Производят окончательную регулировку колодок эксцентриками и проверяют действие тормозов.

Действие тормозов можно проверить на специальной установке ГАРО, состоящей из двух или четырех (для одновременной проверки четырех колес) станков. Каждый станок имеет два рифленых вала с зубчатыми колесами, соединенными пепью, и динамометр. Валы приводятся во вращение от электродвигателя через червячную передачу и систему шестерен.

При проверке автомобиль устанавливают колесами на станок так, чтобы колеса стояли между рифлеными валами. После установки автомобиль закрепляют цепью, чтобы предупредить его смещение, и включают электродвигатели всех станков, а колеса затормаживают. При этом динамометры показывают усилия в килограммах, развиваемые электродвигателями.

Сравнивая показания динамометров с данными завода, производят регулировку соответствующих колес для получения нормальных тормозных усилий.

Особенности эксплуатации и ремонта дисковых тормозов автомобиля

Дисковая тормозная система включает в себя тормозной диск и суппорт с одним или несколькими рабочими цилиндрами. Тормозные суппорты в общем случае могут быть плавающими и фиксированными. Крепление плавающего суппорта осуществляется напрямую к поворотному кулаку либо к специальному кронштейну при помощи направляющих пальцев. С одной стороны этого суппорта расположены рабочие поршни либо только один поршень.

При нажатии на педаль тормоза усилие передается тормозной жидкости, а затем поршню, прижимающему в итоге внутреннюю колодку к диску. Упираясь в тормозной диск, поршень дает возможность суппорту перемещаться вместе с наружной колодкой.

Фиксированный суппорт имеет другую конструкцию. Им в обязательном порядке снабжаются все транспортные средства — от легкового автомобиля до самолета. Данный суппорт, имеющий поршни с обеих сторон, жестко крепится к поворотному кулаку. Развиваемое в дисковом тормозе усилие способно полностью затормозить машину массой 2 т со скорости 100 км/ч на расстоянии 35 м. Таким образом, в сравнении с плавающими, фиксированные механизмы создают гораздо большее усилие, но и стоимость их значительно выше. К тому же фиксированный суппорт обладает довольно приличный массой. Но если первостепенное значение имеет быстрое и эффективное торможение, выбор делается именно в пользу фиксированного механизма.

Ремонт суппорта любого типа связан с одинаковыми проблемами. И в том, и в другом случае суппорт постоянно контактирует с водой и грязью, из-за чего возможно разрушение имеющихся в поршнях уплотнительных манжет. Это может привести к заклиниванию поршня в суппорте дискового тормоза. Для замены предлагаются готовые комплекты для ремонта со специальной смазкой, устойчивой к высоким температурам.

Тормозные колодки считаются расходным материалом. Они состоят из металлической пластины и наклеенной на нее фрикционной накладки. Хотя существующие в продаже колодки могут различаться размерами и формой, их функция всегда одинакова. Фрикционные накладки изготавливаются, как правило, из керамики и углеволокна.

Современные автомобили снабжаются датчиком износа, который крепится на одной из внутренних тормозных колодок. Датчик представляет собой обыкновенную пружину. По мере истирания колодки эта пружина в конце концов начинает соприкасаться с тормозным диском, издавая неприятный скрип и предупреждая о необходимости ремонта дискового тормоза.

Сами тормозные диски в наиболее дешевом исполнении изготавливаются из чугуна. Для бюджетного автомобиля типа Hyundai Accent в стандартных условиях эксплуатации это вполне приемлемый вариант. Чугунные диски имеют характерные недостатки — они изнашиваются и коробятся. Износ, иногда неравномерный, возникает вследствие трения.

На поверхности диска со временем образуются тонкие борозды, создаваемые абразивным трением мелких частиц пыли. Нужно в данном случае смотреть на глубину этих борозд. Если глубина превышает нормативное значение, диск потребуется протачивать, а в случае невозможности ремонта — производить замену диска.

Коробление возникает в результате перепада температур: нагрев и расширение материала диска при торможении и остывание при отпущенной педали тормоза. Плавный и незначительный процесс нагрева-остывания не оказывает сильного негативного воздействия. Длительное же и при этом резкое торможение и последующее охлаждение диска, например, брызгами воды из лужи, приводит к необратимой деформации (короблению). В дальнейшем торможение с таким диском будет вызывать вибрации. Если коробление не критическое, деформированный тормозной диск можно выровнять.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
