Электрическая схема скутера

Проверка питания коммутатора типа DC CDI

Если у вас провод высоковольтной катушки генератора висит без дела (при условии, что так все и было с завода, а не после вмешательства какого-нибудь «гуру») — переключаем тестер в режим измерения постоянного тока на диапазон 20 V. Ищем на коммутаторе провод питания. Обычно это провод черного или серого цвета, касаемся одним щупом массы, другим — провода питания:

  • Если на дисплее пойдут нули — ищите обрыв в проводке питания
  • Если напряжение будет значительно меньше 12v — ищите окисления или проверьте заряжен ли у вас аккумулятор
  • Если напряжение будет 12v или немного больше, то с питанием все в порядке и можно проводить проверку дальше

Элементы цепи зажигания

Система зажигания является важным элементом в работе всего скутера. От нее зависит формирование искры и точно рассчитанный импульс, который поджигает топливо.

В состав схемы зажигания скутера входит множество компонентов, которые отвечают за определенную работу.

Модуль зажигания CDI

Первым в списке элементов стоит модуль CDI. Эта аббревиатура означает Capacitor Discharge Ignition — зажигание от разряда конденсатора.

Модуль коммутатора выполнен в неразборной коробке, поэтому при выходе его из строя он меняется на новый. К нему подключается 5 проводов, разведенных по всей схеме зажигания скутера.

Блок запрятан внутри скутера, подобраться к нему не просто. Пластиковые накладки придется полностью демонтировать.

Катушка зажигания

Назначение этого компонента – быстрый импульс высоковольтного напряжения по сигналу коммутатора. Оно поступает прямо на свечу, где преобразуется в искру.

Находится катушка с правой стороны скутера — китайца и крепится к его несущей конструкции. Распознать ее просто – она выполнена в виде пластиковой бочки. С обратной стороны находится подключенный толстый провод. Именно он переносит разряд по схеме от трансформатора на свечу.

Для защиты от попадания грязи и пыли катушка помещена в резиновый чехол.

Свеча зажигания

Ее функция проста – образовать искру и поджечь смесь внутри цилиндра. В скутере используется свеча типа А7ТС.

Ее положение скрыто от глаз, но опытные владельцы знают, где ее искать. Пройдя по высоковольтному проводу, доходим к блоку двигателя и колпачку свечи.

Резиновый уплотнитель защищает контакт от случайного электрического пробоя. Снимается небольшим усилием по направлению к себе. Сильно дергать за провод не стоит – колпачок может оторваться.

Выкручивается свеча торцовым ключом. После извлечения нужно осмотреть цвет контактов, их состояние. Показатель хорошей работы двигателя – коричневый оттенок без следов нагара. Отклонение от нормы свидетельствует о сбоях в работе карбюратора.

Стартер

Прибор служит для облегченного запуска двигателя скутера, без использования кик-педали. Стартер размещается в средней части мопеда, возле двигателя. Чтобы его открыть, необходимо снять декоративный пластик.

Подключается стартер через пусковое реле, которое находится на раме скутера.

Датчик и индикатор топлива

Датчик измеряет количество бензина в баке и сигнализирует о необходимости заправки. Он находится в самом баке и соединен тремя проводами.

Индикатор напрямую связан с датчиком. Оба питаются стабилизированным током с выпрямителя. Если наблюдаются проблемы в работе индикатора, следует проверить подключение к схеме.

Напряжение подается только при включенном замке зажигания.

Реле поворотов

Прерыватель служит для управления фонарями поворотов. При замыкании кнопки, реле выдает импульсы тока, частотой 1 Гц.

Находится блок под панелью приборов. Чтобы поменять реле нужно снять пластмассовую защиту.

Коммутация схемы не представляет сложности. При правом повороте, напряжение течет по синему проводу, который отвечает за соответствующие лампы. Левое положение переключателязамыкает серую шину на оранжевую.

Параллельно к магистралям схемы поворотов подключены дублирующие лампы на панели приборов. Они сигнализируют о включенных лампах с конкретной стороны скутера.

Звуковой сигнал

Назначение звукового клаксона понятно всем. На скутере он расположен возле реле-ограничителя.

Питается сигнал постоянным током через замок зажигания и активируется кнопкой на руле мопеда. Компонент является неразборным, поэтому при выходе из строя его меняют полностью.

Как подключить карбюратор скутера Yamaha — подробная детализация

У опытных скутеристов редко возникают сложности с подключением карбюратора, например после обычной чистки или прочих манипуляций. Но начинающие мотолюбители могут столкнуться с проблемой, когда после извлечения всех шлангочек, установить их на нужное место бывает проблематично. В нескольких уроках будут опубликованы схемы подключения карбюратора для всех основных скутеров. Естественно, это три урока по японским скутерам Yamaha, Honda и Suzuki, а также основные тонкости подключения китайских и европейских карбюраторов. Сегодня начнем с карбюратора Yamaha. На первый взгляд, компоновка деталей немного иная, нежели например у скутеров Honda, но принцип как всегда один, физику не обманешь, а принципиально новых карбюраторов еще никто не придумывал.

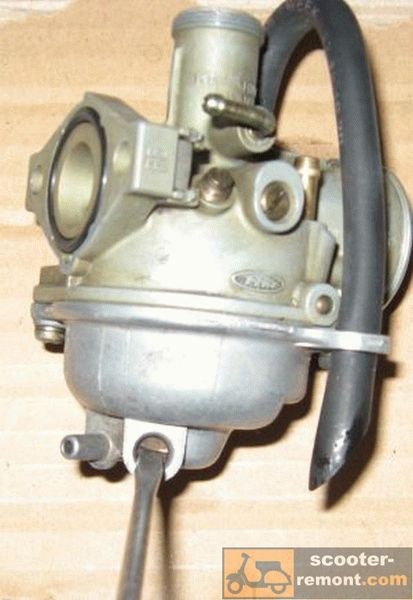

Итак, на рисунке обозначен типичный карбюратор, который устанавливается на большинство скутеров Yamaha, в частности Jog, Aprio и другие модели, которые так популярны у нас. Посмотрите внимательно, скорее всего именно это модель установлена и у вас.

Теперь рассмотрим все его элементы детально. Для детализации мы будем использовать 2 схемы. На первой вы визуально определите, как правильно подключить карбюратор Yamaha, а на второй вы более подробно ознакомитесь со всеми элементами путем чертежа.

  1. Это пусковой обогатитель. Крепится к корпусу карбюратора на двух болтах через резиновое уплотнение. Обогатитель питается от электросети скутера 12в. Как уже все знают, нужен он для холодного запуска скутера, так как на холодную скутеру нужна более обогащенная смесь.
  2. Штуцер для подвода топлива. Имена сюда нужно подсоединить шланг подачи бензина.
  3. Те самые болты, при помощи которых крепится обогатитель. Чтобы извлечь его, достаточно отсоединить питание электроклапана и открутить эти два болта.
  4. Болт крепления крышки смесительной камеры. Открутив его, мы получаем доступ к дросселю. Может поднять или опустить иглу, заменить трос газа. При чистке карбюратора извлечение дросселя обязательно.
  5. Разьем подключения обогатителя к сети. В нем два провода. Зеленый идет на массу, желтый — питание от генератора. Но обычно полярность не важна. Чтобы проверить обогатитель, нужно подать на него напряжение с аккумулятора (опять же, полярность не имеет значения). В течении нескольких минут игла обогатителя должны выйти вместе со штоком на несколько мм.
  6. Штуцер соединения с воздушным фильтром. именно сюда одевается резиновое колено от воздушника.
  7. Винт качество смеси (думаю тут все понятно). Если его закручивать по часовой стрелке, подача воздуха уменьшается и смесь становится богаче.
  8. Болты крепления поплавковой камеры, их всего 4.
  9. Винт количества холостых оборотов. Чем сильнее закручиваем винт, тем холостые обороты выше и наоборот.
  10. Штуцер подключения шланга подачи моторного масла. Он самый маленький по сечению, спутать невозможно.
  11. Штуцер связи с атмосферой. Сюда ничего одевать не нужно, оставьте как есть.
  12. Подвод шланга от вакуумного крана.

Электрика и электрооборудование скутера

Всем владельцам китайских скутеров посвящается…

Для начала хотелось бы представить схему электропроводки китайского скутера.

Поскольку все китайские скутеры весьма похожи как сиамские близнецы, то и электрическая схема у них практически ничем не отличается.

Схем найдена в интернете и является, на мой взгляд, одной из самых удачных, так как на ней показан цвет соединительных проводников. Это значительно упрощает схему и делает её чтение более комфортным.

(Кликните по картинке для увеличения. Изображение откроется в новом окне).

Стоит отметить, что в электрической схеме скутера, так же как и в любой электронной схеме, есть общий провод. У скутера общим проводом является минус (—). На схеме общий провод показан зелёным цветом. Если посмотреть повнимательнее, то можно заметить, что он соединён со всем электрооборудованием скутера: фарой (16), реле поворотов (24), лампой подсветки приборной панели (15), индикаторными лампами (20, 36, 22, 17), тахометром (18), датчиком уровня топлива (14), звуковым сигналом (31), задним габаритом/стоп-сигналом (13), пусковым реле (10) и другими приборами.

Для начала давайте пробежимся по основным элементам схемы китайского скутера.

Замок зажигания.

Замок зажигания (12) или «Главный выключатель». Замок зажигания представляет собой не что иное, как обычный многопозиционный переключатель. Несмотря на то, что у замка зажигания 3 положения, в электрической схеме используется всего 2.

При первом положении ключа замыкается красный и чёрный провод. При этом напряжение от аккумулятора поступает в электроцепь скутера, скутер готов к запуску. Также готовы к работе индикатор уровня топлива, тахометр, звуковой сигнал, реле-поворотов, схема зажигания. На них подаётся напряжение питания от аккумулятора.

В случае неисправности замка зажигания его можно смело заменить каким-нибудь переключателем вроде тумблера. Тумблер должен быть достаточно мощный, ведь через замок зажигания, по сути, коммутируется вся электроцепь скутера. Конечно, можно обойтись и без тумблера, если ограничиться замыканием красного и чёрного провода, как это когда-то делали герои голливудских боевиков

В двух остальных положениях происходит замыкание чёрно-белого провода от модуля зажигания CDI (1) на корпус (общий провод). При этом работа двигателя блокируется. В некоторых моделях скутеров для блокировки двигателя предусмотрена кнопка стоп-двигатель (27), которая также, как и замок зажигания соединяет бело-чёрный и зелёный (общий, корпусной) провод.

Генератор.

Генератор (4) вырабатывает переменный электрический ток для питания всех потребителей тока и зарядки аккумуляторной батареи (6).

От генератора отходит 5 проводов. Один из них подключен к общему проводу (раме). С белого провода снимается переменное напряжение и подаётся на реле-регулятор для последующего выпрямления и стабилизации. С жёлтого провода снимается напряжение, которое используется для питания лампы ближнего/дальнего света, которая установлена в переднем обтекателе скутера.

Также в конструкции генератора присутствует так называемый датчик холла. Электрически он не связан с генератором и от него идут 2 провода: бело- зелёный и красно —чёрный. Датчик холла подключен к модулю зажигания CDI (1).

Реле-регулятор.

Реле-регулятор (5). В народе может обзываться «стабилизатором», «транзистором», «регулятором», «регулятором напряжения» или попросту «реле». Все эти определения относятся к одной «железяке». Вот так выглядит реле-регулятор.

Реле-регулятор у китайских скутеров устанавливается в передней части под пластмассовым обтекателем. Само реле-регулятор крепится к металлическому основанию скутера для того, чтобы уменьшить нагрев радиатора реле при работе. Вот так выглядит реле-регулятор на скутере.

В работе скутера реле-регулятор играет весьма важную роль. Задача реле-регулятора заключается в том, чтобы переменное напряжение от генератора превратить в постоянное и ограничить его на уровне 13,5 — 14,8 вольт. Именно такое напряжение требуется для зарядки аккумулятора.

На схеме и на фото видно, что от реле-регулятора отходит 4 провода. Зелёный – это общий провод. О нём мы уже говорили. Красный – это выход плюсового постоянного напряжения 13,5 -14,8 вольт.

По белому проводу на реле регулятор поступает переменное напряжение от генератора. Также к регулятору подключен жёлтый провод, идущий от генератора. По нему на регулятор подаётся переменное напряжение от генератора. За счёт электронной схемы регулятора, напряжение на этом проводе преобразуется в пульсирующее, и подаётся на мощные потребитель тока – лампу ближнего и дальнего света, а также лампы подсветки приборной панели (их может быть несколько).

Регулировка уровня топлива в поплавковой камере.

Проверить уровень топлива в поплавковой камере можно при помощи прозрачной трубки, которая находится в самом низу карбюратора. Открутите сливочный винт,

поднимите трубку вверх противоположно карбюратору и проверьте уровень топлива

Обратите внимание, что уровень топлива надо проверять при рабочем двигателе скутера, при этом трубка всегда должна располагаться выше карбюратора. Уровень топлива должен быть чуть ниже бордюра крышки

Если его мало, или как правило много, снимаем крышку и регулируем момент срабатывания запорной иглы путем загинания (усика) держателя иглы в очень маленьких диапазонах.

Следует заметить, если карбюратор долгое время не промывался и есть признаки загрязнения его каналов и жиклеров, если заливался или заливается бензин, с октановым числом меньшим, чем рекомендует завод изготовитель (например А-80), если установленные жиклеры и прочие детали не соответствуют рекомендованным заводом параметрам, то перед настройкой карбюратора надо это все устранить, так как дальнейшая регулировка будет лишь временной и вы не добьетесь требуемого результата.

Вы также можете ознакомиться с другими статьями на тему:

Что собой представляет этот скутер?

Все преимущества скутеров перед другими транспортными средствами относятся к модели «Сузуки Летс 2». Появившись в продаже впервые в 1996 году, этот скутер быстро завоевал популярность. Многие китайские производители мотороллеров заимствовали технические характеристики и дизайн этой модели для своей продукции.

Уже тогда скутер был стильным, удобным и популярным. А в 1999 году компания обновила дизайн. Теперь этот байк оснащен современной светотехникой и приобрел красивые обтекаемые формы. Кроме того, заметно улучшились его технические характеристики и ходовые качества.

Мопед «Сузуки Летс 2» — это идеальное транспортное средство для городских дорог. Он маневренный и послушный, хорошо вписывается в повороты, имеет плавный ход. Им может легко управлять даже человек, не знакомый с мототехникой. На скутере свободно разместятся два человека средней комплекции. Это отличный выбор для активных молодых людей, которые не любят простаивать в пробках и хотят быть мобильными.

Настройка винта «воздуха»

Также в карбюраторе имеется жиклер, отвечающий за количество воздуха, находиться под крышкой. Жиклер находиться в воздушном канале, поэтому когда заворачиваете винт, дроссель поднимается и увеличивается расход воздуха. При этом обороты двигателя повышаются.

Настройка проводиться следующими действиями:

  1. полностью закручиваем винт и откручиваем его на 4-5 оборотов;
  2. мотор должен начать глохнуть;
  3. постепенно закручиваем винт до того момента, пока обороты не вырастут до максимальных;
  4. по достижении максимальных оборотов можно открутить винт на ¼ оборота;
  5. регулируем винт холостого хода для оптимальных оборотов.

Снятие и чистка карбюратора

Для того, чтобы снять карбюратор со скутера, первым шагом снимаем весь пластик, который мешает получить доступ к карбюратору (обычно приходится снимать сиденье и пластик под сиденьем). Затем отсоединяем топливные и маслянные шланги (масляные есть только на 2-х тактном скутере), контакты пускового обогатителя. После этого откручиваем болты крепления карбюратора к двигателю.

Теперь после того как карбюратор удалось снять, необходимо очистить его наружную поверхность от грязи и пыли. Можно промыть в бензине и вытереть сухой тряпкой.

Следующим шагом осуществляем частичную разборку карбюратора, а именно: откручиваем болты крепления крышки поплавковой камеры (2 болта), затем аккуратно снимаем поплавок, чтобы не погнуть пластину. Саму крышку поплавковой камеры промываем очень тщательно изнутри. Теперь уже можно приступать к самой чистке внутренней части карбюратора скутера.

2 простых способа почистить карбюратор:

1) Промываем в бензине, затем осуществляем продувку с помощью компрессора с насадкой в виде заострённого кончика (это позволит эффективно продуть все каналы).

2) Покупаем балончик с жидкостью для очистки карбюратора. Тщательно прочищаем все каналы и жиклёры карбюратора. Балончик также заменяет компрессор, поскольку жидкость из него подаётся под большим давлением, что позволяет эффективно очищать мелкие каналы.

Особое внимание при очистке необходимо уделить всем каналам и жиклерам (жиклёры при очистке откручиваем). Пусковой обогатитель также снимаем и прочищаем его каналы. Высушивать внутренние части карбюратора не нужно

Теперь можем одевать поплавок и осуществлять сборку карбюратора в обратном порядке

Высушивать внутренние части карбюратора не нужно. Теперь можем одевать поплавок и осуществлять сборку карбюратора в обратном порядке.

Реле-регулятор

Это тот самый выпрямитель, который преобразует переменное напряжение в постоянное, диапазоном 13,5-14,9 В. Ц

.

Регулятор размещен под пластмассовой крышкой скутера в передней части. Он прикреплен к металлической подложке для лучшего отвода тепла.

Основными цепями схемы реле являются:

  1. Зеленый провод – общий.
  2. Красный – выход преобразованного и стабилизированного напряжения в установленных пределах.
  3. Белый и желтый – вход переменного тока на регулятор. За счет электроники, напряжение преобразуется в мощные импульсы. По желтому проводу питается сильная нагрузка бортовой сети – фары и подсветка панели приборов.

Ток для ламп не стабилизированный, но ограничен до допустимых значений. При больших оборотах генератора напряжение выходит за рабочие диапазоны ламп, что ведет к их перегоранию. Ситуация отлично знакома тем, кто сталкивался с неисправными реле-регуляторами.

Из-за одного узла можно в считанные секунды лишиться всех лампочек, поэтому следить за бортовым напряжением следует регулярно.

Стелс Тактик 50: дешевле только пешком

Мототехника самой бюджетной категории всегда будет популярной и востребованной. Лёгкий скутер Stels Tactic 50 – отличный тому пример, благодаря низкой цене он производился много лет.

Скутер Стелс Тактик 50 не блистал впечатляющими техническими характеристиками, броским дизайном или иными достоинствами ещё в тот момент, когда только поступил в продажу. Почему же он стал так популярен? Всё просто – дилеры предлагали его по очень низкой цене, и это привлекло большое количество экономных покупателей, для которых стоимость покупки и содержания имеет первостепенное значение. За минувшие годы были распроданы десятки тысяч экземпляров этой модели, и многие из них до сих пор на ходу, потому что проблем с запчастями нет, а бюджетная мототехника всегда актуальна.

Ремонт кикстартера на китайском скутере подручными средствами

14 Mar, 2015

Показано как можно устранить некоторые поломки кикстартера простыми средствами. еще инфа на странице — valeraprivalov.ru/problemyi-s-kikstarterom-na-skutere-super-sport-acar/

Comments

Это храповик от сузуки летс

как просверлили шестеренку? пытался в ручную но там сталь пипец

В конце сезона у меня кикстартер опять отказал. зубья полумесяца сразу были немного покоцаны и в конце концов пару зубьев обломило. тогда я решил проблему с заводкой скутера уже так — https://www.youtube.com/watch?v=USmTDyuNiWI

У меня она была уже с дыркой. я купил этот скутер как неходовой. кикстартер не работал. эту шестеренку просто отдали а вала на которую она одевалась не было. возможно она была запрессована на вал но не сильно. а так просверлить конечно проблема — надо в токарном станке сверлом с победитовой напайкой. чтобы шестеренка крутилась на валу ровно — надо чтобы все было точно.

у меня проблема с ножкой, я когда скутер завожу все норм, но после того как завел она как будто чем то трется там и очень громкий и противный скрежет, и шатается так же как на видео если прижать к вариатору то шум пропадает, но стоит отпустить начинается, помогите пожаль, я уже за. ся ломать голову на счет того что это может быть двиг 4т 50сс

Это интересно: Как выиграть суд с дорожной службой и получить компенсацию за ремонт машины?

Чувак, точь в точь такая же проблема. Решил ли ты ее. Также, лапку я прислоняю к вариатору когда еду, звук пропадает.

Мне так сложно сказать — в чем у вас на скутере проблема. надо снимать крышку и где трет — должно быть видно. возможно ваша версия «. трется как будто полумесяц об храповик изза плохой шайбы или втулки. » — верна. возможно надо заменить втулки оси полумесяца или может есть ещё какая-то причина. надо смотреть визуально — ведь я занимаюсь ремонтом только своего скутера, а на моем такой проблемы не было.

трется как будто полумесяц об храповик изза плохой шайбы или втулки, но не уверен изза этого это или нет

Тест напряжения в генераторе скутера

Если у вас есть мультиметр, можно проверить исходящее напряжение генератора. У хороших аккумуляторов напряжение будет превышать его номинальный уровень напряжения, даже если он полностью разряжен и позволяет сидеть несколько минут или если он находится на хранении.

Если аккумуляторная батарея не восстанавливается выше номинального уровня напряжения в течение нескольких минут после разряда, это указывает на неисправный или изношенный аккумулятор. Когда аккумулятор полностью заряжен, а его напряжение ниже номинального уровня напряжения, это также указывает на неисправный или изношенный аккумулятор. Хорошие аккумуляторные батареи для скутеров будут возвращаться выше их номинального уровня напряжения в течение нескольких минут после запуска скутера.

Найдите на контроллере скорости любые сожженные или расплавленные провода, или проводные разъемы. Если какие-либо провода сжигаются или расплавляются, то контроллер скорости может быть неисправен. Понюхайте регулятор скорости на наличие любых запахов гари. Если регулятор скорости пахнет, то он почти всегда неисправен.

Контроллер скорости

Если у регулятора скорости нет сгоревших или расплавленных проводов, и он не пахнет, он все равно может быть неисправен. Проверьте все остальные компоненты электрической системы вокруг контроллера скорости и используйте процесс устранения, чтобы определить, работает ли регулятор скорости или нет. Регуляторы скорости слишком сложны, чтобы их можно было легко протестировать. Использование профессиональной диагностики — лучший способ определить, работает ли регулятор скорости или нет. Если все остальные компоненты электрической системы хорошо разбираются, но скутер не работает, что указывает на неисправный контроллер скорости.

Также можно посмотреть несколько видео

Регулятор напряжения или как его еще называют реле-регулятор

Эта деталь электрооборудования является очень важной и именно от нее зависит долговечность работы аккумулятора и других электроприборов. Реле выполняет функцию стабилизатора напряжения на том уровне который выдает генератор, потом это напряжение идет на все приборы скутера которые его используют. Если бы регулятор напряжения был неисправен или отсутствувал на скутере то напряжение бы прыгало и быстро погорели бы все приборы

Регулятор держит напряжение в определенных нормах не давая ему слишком подниматься и опускаться, как правило в пределах 12-14.5 вольт. Например лампы накаливания существенно страдают даже от повышения напряжения на 2 вольта

Если бы регулятор напряжения был неисправен или отсутствувал на скутере то напряжение бы прыгало и быстро погорели бы все приборы. Регулятор держит напряжение в определенных нормах не давая ему слишком подниматься и опускаться, как правило в пределах 12-14.5 вольт. Например лампы накаливания существенно страдают даже от повышения напряжения на 2 вольта.

Генератор может выдавать и 35 вольт, а регулятор сбрасывает это напряжение до 12 вольт. Для зарядки аккумулятор скутера нужно постоянный ток, именно регулятор превращает переменный ток в постоянный. Поэтому за состоянием регулятора напряжения скутера надо смотреть очень внимательно чтобы не наделать беды. Один из способов понять что реле-регулятор вышел из строя это то, что лампочки быстро перегорают. Они сами по себе имеют достаточно высокий ресурс и долговечность но одновременно чувствительны к перепаду напряжения. Кстати при запуске скутера со стартера, происходит сильный скачок напряжение который также способен навредить, но регулятор на скутере снова исправляет эту ситуацию.

Различные производители скутеров ставят разные реле-регуляторы, поскольку для каждой модели он нужен индивидуальный. В зависимости от схемы регулятора напряжения могут отличаться также и разъёмы.

Реле регулятор напряжения на китайском скутере отличается от японского даже количеством клемм. Так, в китайском их 5 (папа), а в японском всего 4.

Но общий принцип работы регулятора напряжения во всех почти одинаковый и выполняет роль коммутации напряжения с помощью мощного тиристора, включение и отключение напряжения с генератора.

Схема регулятора на японских скутере:

Общее устройство скутера

Любой владелец скутера должен знать, как устроено его транспортное средство, ведь без таких знаний не только нельзя узнать причину неисправности, но и устранить её

Практически вся техника, неважно в какой стране или на каком заводе она была произведена, отличается одинаковой схемой устройства скутера, поэтому изучив и починив один мопед, вы без труда сможете устранить неполадки в любом другом

Скутеры по праву считаются одни из самых экономичных и неприхотливых средств передвижения. Простота в эксплуатации, небольшая мощность двигателя и удивительная проходимость сделали скутеры одним из самых популярных видов техники.

Если рассматривать общее устройство скутера, то, можно сказать, что этот транспорт заключает в себе двигатель, трансмиссию, подвеску, ходовую часть, пластиковые детали и системы, отвечающие за управление. Следует детально рассмотреть функции основных узлов мопедов.

  • В двигателе скутера (устройство зачастую представляет собой ДВС – двигатель внутреннего сгорания) энергия, получаемая от сгорания топлива, преобразуется в механическую, которая и приводит технику в движение.
  • Основная функция трансмиссии заключается в передачи крутящего момента из двигателя к ведущему колесу (в случае скутеров — это заднее колесо). Трансмиссия большинства мопедов, которые были произведены в период с начала 2000 годов по сегодняшний день, состоит из автоматического вариатора, сцепления, редуктора, а также системы ножного запуска.
На схеме представлено общее устройство мопеда: 1 – передний обтекатель; 2 – панель рулевого управления; 3 – защитный рулевой обтекатель; 4 – места для пассажира и водителя; 5 – багажник, расположенный под сиденьем; 6 – крыло; 7 – боковой обтекатель; 8 – заднее колесо; 9 – силовая передача; 10 – водительский пол; 11 – подвеска; 12 – тормозная система.

К ходовой части мопеда относятся оба колеса, тормозная система и подвеска. Именно благодаря подвеске, которая обеспечивает связь колёс с рамой, вибрации при езде гасятся, а торможения или набор скорости осуществляются плавно и мягко.

На фото показано устройство мопеда, а точнее, блок «двигателя и трансмиссии»: 1 – место, где двигатель крепится к раме; 2 – цилиндр двигателя; 3 – собственно, трансмиссия, в которую входит устройство вариатора скутера, а также сцепление; 4 – место, к которому крепится амортизатор; 5 – колесо.

В основном на всех мопедах стоит либо двухтактный, либо четырёхтактный бензиновый двигатель и, в зависимости от таких особенностей, мопед или скутер может быть дополнен различными компонентами – например, маслонасосом. Следует отметить, что устройство карбюратора скутера также относится к блоку «двигателя-трансмиссии», хоть оно и не указано на фото.

  • К устройствам управления скутера относят руль, ряд кнопок зажигания, поворотников, переключатели света фар тормозные рычаги и регулятор скорости.
  • Пластиковой облицовкой называют все грязевики, обтекатели, а также такой тюнинг, как спойлеры или панели, выполняющие эстетическую функцию.

Боковые зеркала, багажник, кофры и другие детали, не входящие в базовое устройство скутера, называют дополнительными компонентами или оборудованием. Несмотря на то что многие мотолюбители привыкли к скутерам с автоматическим центробежным сцеплением, на рынке можно встретить также и двухколёсную технику с механической системой переключения передач (например, с механической четырёхступенчатой коробкой переключения передач с объёмом двигателя в 49,3 куб. см). Такие скутеры считаются редкостью и требуют от водителей больших навыков управления.

Снимаем карбюратор

На первом этапе откручиваем 4 болта и снимаем подседельный отсек, на некоторых моделях еще отвинчивают крышку маслобака. Потом снимается воздушный фильтр, для чего освобождаем винт хомута крепления манжеты и 2 болта на 10, фиксирующие корпус. Резиновую манжету корпуса фильтра с карбюратора можно стянуть с определенным усилием. Теперь надо отсоединить бензиновый и масляный шланги. С этой целью петли хомутов сжимаются и стягиваются два шланга. Ключом на 10 отворачивают ближний болт крепления к патрубку впуска. Откручиваем второй болт внутри. На данный момент уже освобождены 2 шланга, откручены 2 болта крепления. Сейчас надо снять устройство, отвинтить крышку дроссельной заслонки и вынуть дроссель. Для окончательного освобождения устройства надо снять с фиксаторов-защелок еще защитную крышку пускового обогатителя и открутить 2 винта с прижимной скобы обогатителя.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Схема проводки мопеда дельта китай

Принципиальная электрическая схема китайских скутеров изображена на рисунке:

Как и в других электрических соединениях, на мопедах любых кубов существует общий провод. На данной схеме им выступает минусовая шина, проходящая по всему кузову. Соответствующая клемма аккумулятора также соединена с рамой скутера, что обеспечивает беспрерывный контакт массы каждого электрического компонента с источником питания.

Электрика и электрооборудование скутера

Основными компонентами в схеме 4т мопеда являются:

  • центральный замок;
  • источник зарядки аккумулятора – генератор;
  • ограничитель напряжения;
  • системы образования и контроля искры;
  • управляющие элементы для фар, стоп-сигнала, поворотов;
  • индикатор уровня топлива в баке.

В зависимости от модификаций и кубов скутера, в панель приборов может включаться тахометр – прибор контроля количества оборотов двигателя.

Все перечисленные узлы общей схемы выполняют строго назначенную им роль. Выход из строя хоть одного из них ведет к прекращению работы подключенных приборов. Поэтому контроль исправности основных элементов необходимо проделывать каждый определенный период, с целью профилактики.
