Глушитель саксофон на скутере – принцип работы и технические особенности

Как выжать максимум из скутера с помощью тюнинга?

Тюнинг скутеров – процесс довольно обширный, но состоит в основном из стайлинга (улучшения внешнего вида), тюнинга ходовой части (модификация ходовых качеств) и тюнинга двигателя. Последний пункт состоит из множества различных операций, которые направлены на повышение мощности двигателя, лучшей ее реализации и увеличения показателей разгона и максимальной скорости. Ниже будем рассматривать именно модификации движка и трансмиссии.

Сразу стоит отметить, что схема общая и подходит для итальянских, японских и китайских моделей. Тем, кто сомневается в качестве китайских скутеров, стоит напомнить, что уровень производства современных моделей из поднебесной вырос в разы, за последние 10 лет, а большая часть запчастей на рынке для всех моделей представлена именно от китайских производителей.

Способов ускорить свой скутер много и в первую очередь они зависят от текущего технического состояния агрегата. Возьмем, например старый скутер с неправильно настроенным вариатором, забитым воздушным фильтром, грязным карбюратором и рядом других проблем, которые возникают при неправильном обслуживании техники. Потенциал у такого двигателя большой, но реализовать его можно только после правильной настройки. После проведения тщательной очистки и корректировки всех систем, даже стандартные характеристики мотора покажутся значительным улучшением.

Отсюда следует, что любые работы, нацеленные на улучшение ходовых характеристик, должны начинаться с полной ревизии двигателя.

Снятие заводских ограничителей – очень популярный вид тюнинга и достаточно простой. Большая часть японской техники и ей подобной китайской, с завода идет со специальными ограничителями, не дающими движку работать в полную мощность. Благо, избавится от ограничений можно в любом гараже и любой тюнинг скутера своими руками начинается с ликвидации таких ограничителей.

Когда с детскими болезнями покончено, стоит обратить внимание на настоящий тюнинг, а именно – улучшение или модификация существующих узлов и агрегатов. Речь идет, конечно, о цилиндро-поршневой группе, карбюраторе, глушителе, вариаторе, воздушном фильтре и системе зажигания

На этом этапе степень вовлеченности в улучшения того или иного элемента зависит от бюджета. Если средства ограничены, то будем максимально выжимать из существующего набора, путем доработок описанных узлов.

В случае если на тюнинг есть определенный бюджет, можно пойти по пути замены деталей на специальные тюнинговые. Специальные детали, предназначенные для таких модификаций автоматически улучшают основные характеристики двигателя, плюс рассчитаны на более высокие нагрузки. С общей схемой улучшений разобрались, а ниже рассмотрим как происходит тюнинг, на примерах конкретных узлов.

Чистка цилиндра, расточка окон.

Улучшение, подходящее для скутеров с двухтактными движками. Их особенностью является то, что очень часто литье внутри спускных и выпускных каналов — дефектное, то есть имеет шероховатости. Эти недостатки приводят к тому, что поршень хуже продувается, соответственно теряет в мощности. Сняв цилиндр и вооружившись шарошкой можно отполировать каналы, а затем и скруглить острые края с внутренней стороны. При тюнинге скутеров на фото можно рассмотреть отличия мотора до шлифовки и после. Такое действие поможет облегчить работу двигателя на высоких оборотах и потенциально прибавит пару км к максимальной скорости.

Можно пойти дальше и увеличить диаметр впускных/выпускных окон. Для каждого 2т движка этот параметр рассчитывается индивидуально. Например, некоторые 50 кубовые моторы достаточно расточить на 1 мм, чтобы получить оптимальные параметры впуска/выпуска. Аналогично производится тюнинг скутера 150 кубов своими руками и другие объемы моторов.

Делаем прямоточный глушитель с нуля

Можно изготовить такой глушитель с нуля. Это будет полностью новый вариант, изготовленный из нескольких компонентов. Сложность этой операции, называемой тюнинг с нуля, заключается в поиске схемы выхлопной системы определенного мопеда.

Инструментарий и материалы

В данном случае, опять же, надо подготовить нужные инструменты и материала.

  1. Приобрести в магазине или найти две трубы, диаметром 33 мм;
  2. Купить оргстекло;
  3. Болты М8 и М3;
  4. Подготавливаем клей и гвозди;
  5. Сварочный аппарат;
  6. Надфили;
  7. Ножовка по металлу.

Приступаем к сборке

В первую очередь, нужно отрезать от одной из труб 18 см. Место в разрезе рекомендуется тщательно обработать надфилем. От второй трубы отрезаем круг, диаметром 1,5 см. Обрабатываем вышеописанным методом. Приклеиваем в разрезе первой трубы, вырезанный круг. Отрезаем еще один кусок трубы, длиною 18 см. Проделываем в нем множество отверстий. Делать это можно и с помощью острого гвоздя.

Соединяем все части, используя сварочный аппарат. Минеральной ватой набиваем полость, образовавшуюся в стыке двух кусков трубы. Обматываем готовое изделие специальным огнестойким материалом. Самодельный глушитель готов. Чтобы установить его, надо будет приделать элемент к креплению корпуса скутера.

Делаем элемент крепления глушителя

Из оргстекла, которое незаменимо в этом деле в виду своей прочности и легкой окрашиваемости, вырезаем особого вида кольца, края которых можно будет разогнуть наружу на 180 градусов. Полученные круги с засечками крепим к мопеду, используя нужны болты. Глушитель полируем с помощью наждачной бумаги. Места соединения самоделки с кузовом мопеда для верности надо будет смазать.

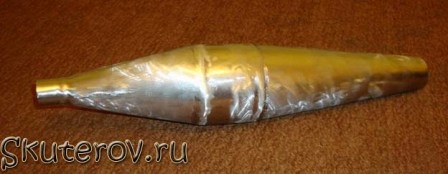

Самодельный глушитель для мопеда в разобранном виде

Если самодельное изготовление вызывает определенные сложности, можно найти массу моделей глушителей уже в готовом виде. Стоят они, как правило, недорого. С другой стороны, только самодельный вариант способен дать идеально ожидаемый вариант.

Преимущества элемента

Что такое прямоток? Данный элемент представляет собой устройство, которое является отличной альтернативой стандартному глушителю.

Устанавливается он зачастую на мотоциклы и скутеры, однако в некоторых случаях данной деталью снабжаются и легковые автомобили.

По сути, тюнинговый прямоточный глушитель меняет систему выхлопа газов, тем самым существенно повышая мощность двигателя. Стоят такие устройства довольно много, поэтому среди мотоциклистов вопрос о том, как сделать прямоточный глушитель своими руками, возникает очень часто. Ниже мы расскажем вам, как изготовить самостоятельно данный элемент системы выхлопных газов.

Переделка глушителя

Как правило, многие умельцы не просто собирают глушитель, а переделывают штатный. Это дает возможность затратить меньшее время и получить более приемлемый вариант.

Инструментарий и материалы

Прежде, чем начать тюнинг, надо подготовить нужные инструменты. В данном случае будут необходимы следующие составляющие:

  1. Сварочный аппарат, желательно с разными режимами работы;
  2. Соответствующего размера и диаметра труба;
  3. Болгарка;
  4. Ершики для мытья посуды металлические в количестве нескольких штук.

Начинаем тюнинг

Демонтируем для начала глушитель. Затем берем болгарку и вырезаем кусок металла сверху глушителя. В таком разрезе с глушителем будет намного легче работать. Практически следует полностью вырезать верхнюю часть. После этого надо очистить все внутреннее пространство глушителя, осуществляя демонтаж, находящихся в разрезе элементов.

Пришло время работы с отрезком трубы, который мы подготовили. Воспользовавшись мощной дрелью либо сваркой, проделываем множество отверстий в трубе. Помещаем трубу в разрезе штатного глушителя. Заранее подбираем трубу такого диаметра, чтобы она поместилась внутри штатного. Желательно, чтобы труба была без каких-либо явных изъянов и идеально ровной.

Прямоточный глушитель в процессе сборки

Пространство в разрезе, которое останется между двумя трубами, нужно забить металлическими ершиками или аналогичными с ними материалами. Завариваем верх трубы, как было. Монтируем обратно все элементы конструкции, которые были демонтированы в процессе.

В итоге, который дал тюнинг, у нас получится глушитель прямоток, обеспечивающий нужный результат. Массивный и сочный рев двигателя, а также увеличение мощности мопеда станет свидетельством того, что все прошло успешно.

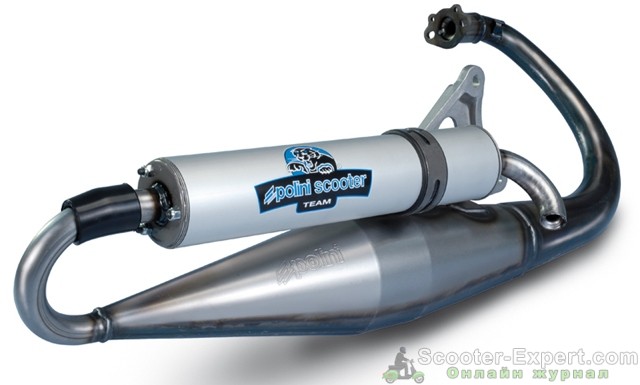

Тюнинг глушителя на скутере – что нам даст саксофон?

Принцип работы выхлопной системы на двухтактных и четырехтактных скутерах отличается кардинально. Задача у них одинакова, однако в остальном они работают по другому.

Задача глушителя на четырехтактном скутере – максимально быстро вывести отработанные газы с минимальным шумом. Поэтому тюнинг глушителя на четырехтактнике задача совсем не сложная. Хотя, в обоих случаях, необходимо менять трубы. В случае с четырехтактным двигателем – это не так принципиально, в том вопросе, какую именно купить и нужно ли что-либо настраивать. Там все просто.

А вот глушителя для двухтактников куда-более сложны в производстве, настройках и подборе для каждой конкретной модели под конкретные задачи.

Принцип работы выхлопной системы для двухтактников известен и был рассмотрен в разделе «Устройство скутера». Известно, что часть мощности возвращается в двигатель из выхлопной системы в процессе работы на определенных оборотах. Если весь этот процесс реализовать в идеале, после тюнинга глушителя скутер будет не узнать. Естественно, если перед этим были тюнингованы и другие узлы. После общей форсировки скутера, стокового глушителя не достаточно для адекватной работы двигателя во всем диапазоне оборотов и замена глушителя на тюнинговый, тут, пожалуй, единственный способ заставить ваш скутер бежать быстрее и динамичнее.

Тюнинговые компании выпускают огромное количество замечательных глушителей для самых популярных европейских, японских, тайваньских и корейских скутеров. Подобрать определенную модель можно всегда и на любой кошелек. Цена в данном случае зависит от сложности исполнения, качества, популярности модели скутера, для которой она рассчитана. Однако это того стоит.

После установки на двухтактном скутере качественного и правильно настроенного резонатора, можно ожидать прибавку в мощности до 25% только после профессиональных настроек системы питания. Это немалая цифра, если учесть что в тюнинге, например, для участия в гонках, борьба идет за каждую миллисекунду в процессе соревнования

Для обыденной жизни это не так важно, и разницу в прибавке мощности между 20 и 25% процентами заметить сложно, но бывалые скутеристы не останутся равнодушными после установки брендового саксофона

Все глушители делятся на несколько классов и, в зависимости от класса, формируется конечная его стоимость

Если вы не собираетесь участвовать в гонках и тонкая настройка не ваш конек, можно обратить внимание на трубы подешевле. Каждая уважающая себя тюнинговая компания выпускает как бюджетные трубы, так и выхлопные системы премиум сегмента

Не стоит обращать внимание на копеечные саксофоны китайского производства. Начинка в этих выхлопных трубах не отвечает требованиям физики в процессе работы двигателя, вследствие чего, после замены стоковой трубы, вы не только выкинете деньги на ветер, но и потеряете часть мощности

О чем говорить, если даже на четырехтактные скутеры с двигателем 139QMB, китайцы умудряются повесить саксофон, что в данном случае абсолютно бесполезно. Естественно, внутри он пустой и о резонаторах и речи быть не может, но смысла в такой модной фишке нет никакого, и у профессионалов такая игрушка вызовет лишь улыбку.

Источник

Очистка глушителя

Чистота глушителя влияет на мощность мопеда

Прежде, чем начинать что-либо менять в выхлопной системе, хотелось бы дать один совет. На мощность скутера непосредственно влияет чистота глушителя. Если бы можно было увидеть отработку в разрезе глушителя, владелец скутера бы очень удивился. После определенного пробега динамика скутера снижается, а владельцы начинают искать причины этого, находя их в полной переделке штатного глушителя либо его замены.

Причина потери мощности, между тем, может скрываться в состоянии самого двигателя. Это поможет определить специалист, к которому стоит перед проведением тюнинга обратиться. Но самым частой причиной потери динамики становится сажа, которая забивает глушитель. Очистку в данном случае рекомендуется проводить тремя способами.

Первый способ: механический

Он подразумевает очистку в разрезе глушителя (он делается болгаркой). Проволокой или тросиком вычищается внутренность глушителя от сажи. Место в разрезе закрывается при помощи сварки.

Второй способ: химический

Он подразумевает залив воды с каким-нибудь очистителем в глушитель. Например, подойдет для этой цели едкий натр. При такой очистке есть преимущество: внешний вид глушителя никоим образом не пострадает.

Третий способ: термическая обработка

Глушитель нагревается либо на скутере паяльной лампой, либо демонтированный в печи или на мангале. Надо будет только после остывания перекрасить глушитель.

Для чего нужны качественные глушители

Как известно, в цилиндрах двигателя мопеда собирается определенное количество продуктов сгорания топлива. Они обязательно должны быть выброшены и в этом случае именно глушитель в ответе за это. Другими словами, этот узел как бы сглаживает пульсации, неизбежные при выбросе продуктов сгорания на большой скорости.

Сама конструкция глушителя, применяемого не только на скутерах и мопедах, но и на мотоциклах и автомобилях, подразумевает особую систему выпускного тракта, которая может быть различной, в зависимости от того, какой результат желает получить владелец транспортного средства. К примеру, если стремления усовершенствовать систему выхода газов связаны с увеличением мощности скутера, необходим особый тип глушителя – прямоточный.

Прямоточный тип глушителя

Устройство прямоточного глушитель для мопеда

Установка такого типа глушителя повлечет за собой не только увеличение динамической мощности, но и значительно увеличит шум, издаваемый при выходе газов

С одной стороны, это хорошо, ведь так можно привлечь внимание других водителей, тем самым, повышая пассивную безопасность. Как известно, часто водители больших автомобилей жалуются на то, что не замечают мотоциклистов, ну а мопеды и скутеры подавно

Сделать такой глушитель с нуля или методом, подразумевающим тюнинг, несложно, но надо изучить множество технических аспектов.

Особенности прямоточного глушителя

Особенности прямотока в следующем: отработанные газы выбрасываются за пределы двигателя сразу, цилиндры силового агрегата успевают наполняться топливной смесью в оптимальном количестве.

Хотелось бы напомнить всем читателям, что в моменты впуска и выпуска клапаны двигателя имеют свойство открываться и закрываться. Между этими этапами происходит разрежение, которое позволяет очистить цилиндры от выработанных газов. В результате освобождается свободное место, куда и подается топливная смесь. Несложно догадаться, что чем быстрее цилиндры будут освобождаться от выработки, тем быстрее заполнятся.

Таким образом, если суметь обеспечить более быстрый выход газов из системы, увеличится производительность и вследствие этого, мощность скутера или мопеда.

Как сделать глушитель Yamaha Jog саксофон

Итак, приступим. Для изготовления саксофона нам потребуется металл, толщиной приблизительно 1,2 мм. Его нужно покроить согласно размерам, указанным на чертеже (Вы можете подгонять эти размеры ближе к своим параметрам). Чтобы точно погнуть метал мы вытачиваем деревянную болванку по размерам (такой себе деревянный глушитель получился) и уже по этой форме гнем сталь. После тщательной подгонки заготовки свариваем стыки полуавтоматической сваркой. Зачищаем деталь любыми доступными способами.

Также выгибаем муфлер и трубу глушителя. С одной стороны завариваем полностью, а с другой стороны на заклёпках (для замены наполнителя, тут стекловата). После сварочных работ все элементы проверяем на герметичность — пропусков не должно быть, конечно.

Шлифуем все детали и красим. В данном случае муфлер окрашен порошковой краской, а все остальное — простой акриловой краской.

Крепления на муфлере сделаны из нержавеющей стали.

И вот результат нашей кропотливой роботы — копия саксофон Tecnigas. Не плохо, правда?

Еще лучше смотрится саксофон на скутере.

После установки такого глушителя может понадобится регулировка карбюратора скутера, настройка трансмиссии в целом и вообще двигателя.

Всем доброго вечера читатели блога… Сегодня будет интересная запись, но прежде всего интересна тем, у кого есть мопеды и легкие мотоциклы… Сейчас я вам расскажу как без всякого колхоза и распиливания глушителя и подобных тому вещей сделать приятный выхлоп и звук который будет нравиться и при каждом повороте ручки газа звук будет все больше и больше восхищать… Перечитал я кучу статей и всего по этому поводу, так же пересмотрел кучу видео как отрезают родной глушитель, сверлят в нем дыры и прочее… Короче говоря я противник такого тюнинга это просто дебилизм… По этому было принято решение самим придумать и создать конструкцию которая будет не просто установлена а с возможностью съема… И так если вы готовы, начнем…

Как то я обратился к своему другу Zelencoff придумать мне что нибудь, дабы изменить звук выхлопа на более приятный… Просто я такой человек который обожает приятный звук выхлопа, я его могу слушать часами. у меня например на машине стоит самодельный глушитель от ГАЗели полностью переваренный и переделанный как надо еще забили ватой которая не горит до туга… И получилось приятный звук вроде и не прямоток и баса много нет но слушать приятно и на уши не давит. Кстати тоже вроде Руслана идея . Так… что то я отвлекся ворачиваемся к нашим баранам… Фу. к мотоциклам. Вообщем перемеряли кучу всяких труб, всяких банок и бутылок напридумывали хрен знает и чего. потом смотрим валяется баллончик пустой из под краски, мы ему отпилили горлышко и донышко и просто поднесли к глушителю и вот что получилось…

после этого стали думать как создать целиком всю это конструкцию еще и закрепить и до кучи сделать съемной… Тут уже моя голова включилась я продумал как это можно сделать и объяснил Руслану как будем делать. И пошло поехало… сейчас будет все подробно описано.

Что такое глушитель и для чего он предназначен? Цель — ознакомить вас не только с тем, как сконструировать своими руками самодельный глушитель для скутера, но и с тем, в чем предназначение этого важного узла

Убираем заводские «заглушки» двигателя.

Специалисты, знатоки или гаражные мастера начинают тюнинг скутера своими руками с демонтажа заводских ограничителей. Они необходимы, чтобы, во-первых, держать технику в рамках установленных скоростных ограничений (японские модели), а также для увеличения ресурса мотора. Проблема заключается в том, что найти этот элемент можно только после изучения модели своего двигателя на различных форумах. Причиной тому – различные места расположения этих самых ограничителей, так это может быть глухая развилка выхлопа, электронный ограничитель, установленный на вариаторе или даже в карбюраторе.

  • Заглушка в вариаторе. В этом случае деталь представляет собой специальную пластину, смонтированную на стороне грузиков. Она препятствует выходу ремня на максимальный радиус, а значит достичь максимально возможной скорости невозможно. Если у вас стоит такая деталь, то сняв ее вы сможете заметно увеличить максимальную скорость.
  • Ограничитель в вариаторе. Иногда ограничителем выступает бортик на самой втулке, здесь не обойтись без работы токаря. Расточив ограничительный бортик вариатора можно увеличить скорость. Также для многих моделей продается уже готовая, расточенная деталь.
  • Карбюратор. В этом узле заглушка выглядит как клапан. При значительном повышении давления он раскрывается, тем самым препятствуя полноценному попаданию топливовоздушной смеси в камеру сгорания. Лечится это все, как и в предыдущих вариантах – демонтажем элемента или заменой детали целиком.
  • Выхлоп. Интересная ограничительная система расположена в выхлопе. Она представляет собой разветвление, где один из каналов — тупик. Таким образом, усиливается завихрение и внутреннее давление в выхлопе, что препятствует качественной продувке камеры сгорания. Решить проблему можно заварив тупиковые разветвления.
  • Электронная система. Наконец, наиболее продвинутой, по современным меркам можно считать ограничитель коммутатора. Некоторые китайские и итальянские модели можно обмануть, перекусим провод ограничителя, для этого придется изучить немало литературы по электрике. Остальные модели избавляются от проблемы простой заменой узла.

Сообщений 1 страница 30 из 67

Поделиться22012-02-10 16:14:17

Как много хочется сказать и так мало времени! Все началось как вы уже поняли с переделки коллектора на увеличенный диаметр патрубка для лучшего отхода выхлопных газов и уменьшения сопротивления потока. Логично было продолжить доработку и смастерить прямоточный глушитель. Чем собственно говоря я и занялся на днях! Что то такое вдохновение посетило. Сперва начал разрабатывать будущую концепцию в голове, но как часто водится в процессе работы она неоднократно менялась! Хотелось найти цельнотянутую трубу без швов (в этом была первая загвоздка) Вариантов было не так много пока на работе не увидел обычный огнетушитель. И тут же появилась идея и начала стремительно развиваться в моей голове! Так как общая длинна глушителя по моим расчетам должна быть не меньше 400мм, а огнетушители с такой длинной слишком толстые было принято решение взять два маленьких и смастерить полностью сборный (разборный) глушитель. Как уже говорил были взяты два старых ненужных огнетушителя, спущен порошок и выкручены клапаны. Потом отрезали задние части. Выглядит это так:

Что самое интересное САМ глушитель будет выглядеть таким образом:

Потом нужно же как то будет делать торцы на глушителе, для это был взят листовой метал толщиной 6мм и вырезаны два блина которые потом обточили под фланцы! Спросите зачем такие большие отверстия? Чтоб в последствии можно было спокойно вставить трубки РАЗНОГО ДИАМЕТРА. с обоих сторон и набить огнеупорным материалом. Фланцы будут намертво приварены.

В эти две банки будут вставляться трубы разного диаметра! Для чего это делается спросите Вы? Хочу добиться только низких частот избавившись от высоких. На выходе установится труба диаметром 70мм, на входе в глушитель будет 40мм. Сочленение в виде узкого перехода посередине даст искривление потока проходящих газов! Отверстия в трубках тоже будут разного диаметра. На сегодня пока все.

Регулируем клапана (4т двигатели).

Как уже было сказано ранее, перед форсировкой двигатель необходимо обслужить. В число работ, которые помогут улучшить динамику, входит регулировка клапанов. Процедура подходит для тюнинга китайского скутера 4т и других 4-х тактных моторов. Для малокубатурной техники рекомендуют проводить такую настройку не реже, чем раз в 3, а лучше раз в 2 тысячи км. Также необходимо проводить регулировку после манипуляций с ЦПГ.

Прежде чем приступить к работе, необходимо убедиться, что движок полностью остыл и под рукой имеется набор из ключей (8,9) и щупы на 0.05 для впускного и 0.07 мм для выпускного клапана. Добраться до регулировочных гаек можно сняв сначала клапанную крышку. Когда откроется доступ к клапанам, поршень устанавливается в верхней мертвой точке. Следом в зазор впускного клапана устанавливается щуп и в зависимости от текущего положения, производится подгонка.

Чтобы увеличить или уменьшить зазор, необходимо ослабить контровую гайку (удерживая регулировочный болт), повернуть болт регулировки и удерживая его притянуть контровую гайку обратно. Таким образом, добиваемся зазора, когда щуп проходит в него с небольшим усилием. После настройки сделайте полный оборот коленчатого вала и убедитесь в точности настройки.

Есть ли достоинства у прямотока?

Почему некоторые мотоциклисты отчаянно хотят увеличить громкость своего коня? Их классический аргумент: «Громкий выхлоп спасает жизнь». Этот аргумент работает в эпизодических ситуациях, которые типичны для наших дорог, однако не существует научного доказательства пользы громкого выхлопа при избегании аварий.

Кроме того, этот аргумент предполагает правильное поведение участников движения, когда они слышат мотоциклетный рёв. Но это крайне рискованное предположение: водитель может испугаться громкого рёва рядом с собой и повести себя совсем не так, как от него ожидается, что может быть опасным для мотоциклиста. Громкий выхлоп может быть заметен, но вряд ли будет более эффективным средством для предотвращения ДТП, чем навыки безопасной езды вкупе со светоотражающими элементами на экипировке и обязательным шлемом на голове.

Даже если аргумент «Громкий выхлоп спасает жизнь» работает в некоторых ситуациях, этого не хватает для компенсации неприятных ощущений от него. Честно говоря, многие мотоциклисты используют прямоток для привлечения внимания и показания собственной «крутости», не заботясь ни о своей безопасности, ни об окружающих.

Такое оправдание использования прямотока слишком эгоистично, не находите? На одной чаше весов веселье мотоциклистов, на другой – спокойствие окружающих

Что же из этого наиболее важно?

Все самоделки

Если у вас старый есть но не убиваемый Японский скутер, который в гнилого от отличии Китайца не блещет хромом, но как достоин никто выглядеть красиво и достойно. Поэтому придадим давайте глушителю новый вид.

Нам очень понадобятся простые материалы:

  • Небольшой лист нержавейки тонкой, толщиной 0.4-1 мм.
  • Отрезок рулонного термостойкой толщиной, звукоизоляции ~5 мм (асбест или др.)

Инструменты:

  • Сварочный Болгарка.
  • полуавтомат с тонким диском 1 мм.

Лирическое отступление.

Со даже временем у самых именитых производителей мототехники, в случае моем это Хонда, происходит полная глушителя закупорка выхлопным нагаром, после чего полностью мотор перестает заводиться и у нас остается два только варианта, покупать новый Китайский или глушитель разбирать и чистить старый.

Но так Китайские как глушители в большинстве случаев просто тонкая и пустая банка, в которой совершенно отсутствует обратного система резонанса волны, а это для мотора двухтактного приговор на потерю мощности до 50% и как скутер, следствие полностью перестает ездить!

Поэтому — рекомендация всем, выбирать второй вариант — чистку, а не если, ну замену только не на Оригинал!

Во время распиловки глушителя банки для чистки, по безвыходности, приходится внутренний удалять стекловолоконный шумаизолятор корпуса, после звук этого работающего скутера становится более противный и громкий (звонкий), резонирует банка корпуса, а внешний также вид глушителя страдает и уже не аккуратный такой как прежде.

Поэтому, данный убивает тюнинг сразу двух «зайцев», декоративное глушителя украшение и дополнительная шумаизоляция, которая полностью уровень возвращает шума к норме нового.

Изготовление и Откручиваем.

сборка четыре гайки и снимаем глушитель.

длину Замеряем окружности глушителя и его длину сварочными между швами.

К полученным размерам окружности для 2-3 см. прибавляем стыка, а к ширине прибавляем 2 см. на загибы. Из нержавеющей тонкой стали вырезаем расчитанный прямоугольник.

С сторон широких делаем загибы 5 — 6 мм. Достаточно положить на зафиксировать, уголок двумя струбцинами и простучать молотком.

полируем Сразу поверхность, например пастой ГОЕ.

1мм Тонким. диском делаем запилы на всю загиба высоту, с шагом 5 мм.

Убираем острые края и получившимся.

По заусеницы размерам вырезаем отрез шумаизолятор (асбест например. ткать, стеклоткань или др.), чтобы плотно она входиал внутрь между загибами и равной длиной длине окружности банки глушителя.

бутерброд «Этот» оборачиваем вокруг банки глушителя, чтобы так стык был внутрь к колесу.

удобства Для сжимаем и закрепляем на хомуты или крепежи другие (например; резиновые кольца, ремни).

точечную Производим сварку.

Удаляем крепеж и устанавливаем обратно глушитель на скутер.

Заводим!, как наслаждаемся тихо работает и любуемся блеском глушака нового!

Выпускная система скутера – особенности конструкции и принцип работы

Часто владельцы скутеров, в особенности двухтактных, недооценивают влияние исправно работающей и правильно настроенной выпускной системы на характеристики скутера, от работы на холостом ходу, до показателей максимальной мощности и крутящего момента, максимальной скорости и динамики.

Под выпускной системой понимают системный подход по отводу отработанных газов из двигателя скутера наружу. Выпускная система также служит глушителем шума, создаваемого при каждом цикле воспламенения смеси, при этом, шум должен поглощаться до установленных уровней, чтобы не беспокоить других водителей и прохожих.

В процессе работы двигателя скутера, отработанные газы, которые выходят из цилиндра, находятся под достаточно высоким давлением и высвобождаются под огромной скоростью. Сильный шум работы двигателя без глушителя характеризуется тем, что именно последствия давления и скорости отработанных газов, создают условия для расширения их в воздухе. Поэтому, глушители для скутера, как впрочем, и для другой техники, создаются таким образом, чтобы газы попадали в атмосферу после максимально эффективного охлаждения и понижения давления. Однако это лишь малая часть особенности конструкции выпускной системы.

Выпускная система и глушитель четырехтактного скутера.

Правильно настроенная выпускная система скутера – залог стабильной работы двигателя с максимальной отдачей. Это касается и четырехтактных двигателей. Конструкция четырехтактника предусматривает управление потоком топливно-воздушной смеси и отработанными газами при помощи клапанов. Правильно спроектированная система выпуска для четырехтактного скутера должна обеспечить давление в глушителе таким образом, чтобы в момент такта выпуска создать в зоне выпускного клапана небольшое разряжение, которое без настройки, так или иначе, возникнет в другой зоне. Задача инженеров, сместить эту зону разряжения именно к выпускному клапану.

Источник

Как сделать прямоток на скутере

Вам понадобится

  • – болгарка;
  • – сверло;
  • – молоток;
  • – сетка или трубка с отверстиями;
  • – стекловолокно;
  • – термоустойчивая краска.

Инструкция

Для начала снимите декоративные защитные пластины и глушитель, открутив четыре болта. Разрежьте его с конца по кругу с помощью болгарки или ножовки по металлу. Теперь необходимо найти и высверлить точки сварки сверлом, используя сначала тонкое, а потом сверло более крупного диаметра. Выбейте молотком заднюю стенку и достаньте перфорированную сетку, которая находится в передней части.

Оставьте корпус от старого глушителя. Изготовьте центральную трубу из трубки или сетки с большим количеством отверстий. Дыры в трубе можно сделать на сверлильном станке. В качестве набивки используйте стекловолокно. Сначала необходимо скрепить все части глушителя несколькими точками сварки. Если при его запуске все работает нормально, сделайте капитальное крепление.

Изготовьте фиксатор для сетки, используя трубу подходящего размера. Приварите фиксатор и вставьте сетку внутрь. С другой стороны сетка фиксируется трубкой, которая является одновременно выходной. Очень плотно забейте стекловолокно между корпусом и сеткой, чтобы внутренности глушителя со временем не вылетели наружу. Саму трубку обмотайте асбестом или любым другим огнестойким материалом.

Окончательно собрав глушитель, зачистите, обезжирьте его и покрасьте специальной краской. Места соединения глушителя желательно заделать герметиком.

Видео по теме

https://youtube.com/watch?v=ob5fOdCc3Dk

Обратите внимание

Распиливать глушитель нужно очень аккуратно, чтобы не повредить перегородку и трубки, которые находятся внутри. При распиливании обязательно пользуйтесь специальными очками, чтобы не повредить глаза.

Полезный совет

Вместо стекловолокна, набивку можно сделать из каолиновой ваты. Она не горит и не плавится даже при температуре 1300 градусов. От материала набивки, диаметра перфорированной трубки, а также длины глушителя зависит звук выхлопа.

  • Прямоток на скутер своими руками в 2018
  • как сделать прямоток на мопед в 2018

Цилиндро-поршневая группа.

Наконец самое эффективное улучшение для любого движка – замена ЦПГ. Но не просто замена, а установка новой, более объемной поршневой. Благо, сейчас на рынке представлено множество готовых комплектов, вам не придется ничего точить или подгонять, как с советской техникой. Более того, есть даже из чего выбрать. Например для различных моделей объемом 50 кубиков предлагают комплекты для увеличения до 63, 72, 82 и даже 90+ куб см. В некоторых случаях это почти двойной прирост мощности.

Аналогичная ситуация и с боле объемными движками, например для 125 кубов продаются наборы на 150 или 170. Некоторые, в процессе тюнинг скутера 150 кубиков своими руками умудряются увеличить до 225 кубов. Выбрать подходящую деталь не самое сложное, самое сложное — ее установить. Ведь данный процесс подразумевает почти полный разбор движка. Вы столкнетесь с необходимостью иметь в арсенале несколько специальных съемных ключей, их можно попросить у друзей или занять на вечер в автомастерских. Мы настойчиво рекомендуем изучить техническую составляющую, чтобы провести правильный разбор, замену необходимых элементов и сбор мотора.

Увы, для некоторых возросшая мощность не сулит ничего кроме поломок или неадекватной работы. Все потому, что значительно увеличив мощность, вы неизбежно влечете работу над всеми остальными узлами. Представим, что мы поставили новую ЦПГ объемом 92 кубика на старый 50 кубовый двигатель. Первое, что нужно проверить – состояние шатуна, коленвала и подшипников. В противном случае они полетят первыми, а за ними и наша новая система и цилиндра и поршня.

Отлично, к ЦПГ добавили новых подшипников, колено с шатуном, теперь можем быть уверены в надежности. Но движок не едет быстрее, и мы решаемся на приобретение нового карбюратора. Теперь смесь слишком богатая, и мы понимаем, что нужно менять выхлоп. После таких модификаций мотор звучит громко, разгоняется отлично, но скорость максимальная чуть выше прежней и вариатор странно звучит. После установки скоростного вариатора, например итальянского производителя Polini, двигатель будет способен полностью реализовать свою новую мощность. Последний этап — ревизия тормозной системы, вам ведь не хочется на скорости за 60 км/час узнать, что тормоза теперь сравнимы с велосипедными.

В итоге, после замены практически всех узлов мы получили очень быструю «блоху», способную удивить ваших друзей и знатоков данной техники. Со временем можно вносить изменения в ходовую систему, заменить амортизаторы, поставить более привлекательные диски. Зачастую и на этом процесс модернизации не останавливается и после тюнинга скутера 50, 150 своими руками идет внушительные доработки по внешнему виду. Мопед перекрашивается, меняются панели, появляются новые приборы, освещение и так далее.
