Коренной подшипник коленвала – конструкция
Одна из главных частей коленвала, как бы это странно ни звучало, это подшипник. Он представляет собой сборочный узел, и, соответственно, является основной частью опоры. Также он выполняет одну из таких главных функций, как вращение. Подшипники воспринимают на себя всю нагрузку и передают её дальше по подвижному узлу коленвала. Они бывают разных видов, все зависит от специфики употребления подшипника. В данный момент мы разбираем автомобильный вариант, поэтому они бывают двух видов – качения и скольжения.
Как правило, автомобильный вариант имеет вид кольца, по всему периметру которого расположены желоба, или, как их называют в простонародье, дорожки качения. Именно по ним во время работы происходит качение тела. Если же разобрать принцип работы подшипника скольжения, то в нем трение происходит во время скольжения поверхностей. Внешне он выглядит как гладкий корпус с цилиндрическим отверстием.
Фотоотчёт: Как проверить цепь ГРМ скутера?
В жизни всегда так: одно хорошо — другое плохо. Точно по такому же принципу обстоят дела и с различного рода механическими передачами крутящего момента. Цепная передача не стала здесь исключением. С одной стороны, нет ничего проще, надежней, легче, компактней и дешевле цепной передачи.А с другой стороны, мы получаем вечный «гемор» с растягиванием цепи, износом звездочек бесконечной чисткой-смазкой обслуживанием и натяжкой этой самой цепи. Но делать нечего, у цепной трансмиссии масса преимуществ перед другими типами механических передач, поэтому применяются данные типы передач практически повсеместно.Впрочем, речь сегодня пойдет не о цепной передачи как таковой, а о способе диагностики цепи ГРМ приводящей в движение распределительный вал двигателя скутера.
Менять или не менять?
Предположим, вы «капиталите» свой двигатель: меняете сальники, коленчатый вал, прокладки и другие девайсы, а вот менять цепь ГРМ на новую или нет — сомневаетесь. Зря сомневаетесь, — меняйте ее на новую при первой же возможности. И сейчас я объясню почему.Смотрите сами: цепь имеет средний срок службы примерно в 18 000-20 000 км пробега скутера (личный опыт), примерно как средний срок службы самого двигателя. А у вас, к примеру, после пробега 6 000 км заклинил коленчатый вал или потек двигатель или случилось, что-то еще требующее полной разборки двигателя.
И что получается? Цепь, через 12 000 км выработает свой ресурс и придет в негодность, а коленчатый вал и прочие детали будут исправны и вам хочешь не хочешь, придется снова, из-за одной только цепи — половинить двигатель. Оно надо? Цепь — это расходник. Никогда не экономьте на ней!
Проверка
Лично я, цепи ГРМ никогда не проверяю. Я их попросту выкидываю на помойку, какими бы они офигенными мне не казались. Цепь для меня — расходник, такой же как свеча, масло или сальник. Но если вам принципиально, или по деньгам напряжно, вы можете воспользоваться старым дедовским способом.Вытягиваем цепь по длине, зажимаем ее пальцами и пытаемся расположить ее в горизонтальном положении
Если цепь описала дугу, очень смахивающею на угол в 90 градусов, то смело выкидывайте ее на помойку
Если цепь чуть изогнулась и описала небольшую дугу, то такая цепь вполне пригодна к дальнейшей эксплуатации
Для наглядности я взял новую и сильно изношенную цепь, сложил их вместе и проверил на горизонтальный прогиб. Как видите: новая цепь (вверху) описала чуть заметную дугу, а изношенная и никуда уже не годная провисла как сопля, практически под углом 90 градусов.Изношенная цепь по сравнению с новой оказалось длиннее практически на сантиметр.
Как заменить цепь ГРМ двигателя скутера?
Очень просто, друзья мои: снимаете двигатель с рамы, разбираете его и меняете цепь на новую. Никаких особых секретов в этом деле нет, также как нет особых способов «обмануть судьбу» и заменить цепь не разбирая двигателя. Цепь можно заменить только полностью разобрав двигатель.Есть, конечно один типочек на YouTube, который расклепывает старую цепь, затем расклепывает новую, соединяет обе цепи, вытягивает старую, заводит новую, а потом все это дело заклёпывает обратно, но это порно. Я такой хренью не страдаю, так как результат такого «ремонта» бывает не всегда предсказуем.Цепь ГРМ ни коим образом не рассчитана на то, что ее будут расклепывать или склепывать. Ее в процессе клепки-расклепки может запросто повести или перекрутить, а это верный путь к тому, что цепь во время работы двигателя слетит с звездочки, а там, как повезет… Может все обойдется, а может, загнуть клапана. И еще один момент: качественно переклепать цепь новичку будет не по силам. Работа эта не такая простая как может показаться на первый взгляд. Поэтому, — не страдайте херней, и разбирайте двигатель.
Подготовительные работы
Обязательно нужно очистить цепь, иначе натяжка не даст результата. На металлических поверхностях имеется смазка, со временем сверху налипает пыль. В обычной воде эти загрязнения отмыть нельзя, нужно использовать автохимию. Лучше выбрать средство в форме аэрозоли, которое не будет разъедать сальники — уплотнительные кольца цепи
Если механизм сильно загрязненный, желательно снять крышку с ведущей звезды
Важно убедиться, что фиксирующая гайка хорошо законтрена. Сама очистка производится следующим образом:
- Вначале вращают колесо мопеда, одновременно распыляя очищающий состав.
- Механизм оставляют на несколько минут, чтобы средство хорошо впиталось во все углубления.
- При помощи жесткой щетки считают грязь со звезд и цепи.
- Чистой тряпкой протирают все детали механизма.
Чистка цепи мопеда Теперь нужно определить степень износа элементов. Звенья цепи не должны заедать, в идеале они легко двигаются. Также необходимо проверить наличие и состояние сальников. Зубья звезды не должны быть загнутыми, заостренными или поврежденными. Износ поверхностей зубьев бывает связан с неправильной установкой заднего колеса.
Для определения состояния цепи нужно проверить, имеются ли участки, на которых натяжение слишком большое или наоборот, слабое. Для этого нужно вручную провернуть колесо. Если такие участки имеются, значит, неравномерно износились втулки и пины. В этом случае расстояние между пинами увеличивается, и цепь становится длиннее.
Сильно изношенная цепь
Нередко причиной появления отрезков с разным натяжением оказываются проблемы с другими узлами мопеда. Возможно, установлены звезды с неправильно центрированным отверстием или неподходящего диаметра. Неравномерное натяжение может быть связано с сильным износом втулки колеса или выходом из строя подшипников ступицы звезды
Но могут обнаружиться и другие поломки, поэтому важно производить тщательной осмотр
По длине цепи нетрудно определить степень износа. Для этого ее нужно потянуть назад
При этом важно попытаться одновременно стянуть цепь со звезды. Замена требуется, когда при попытке снятия большая часть зуба звезды становится видна
Если ролики цепи покривились и скрип при поездке, лучше поменять деталь вместе со звездочками.
После очистки нужно выровнять заднее колесо. Это несложная задача, если на ось нанесены метки. Но метки иногда сбиваются, поэтому нужно проводить дополнительную проверку
В момент вращения заднего колеса необходимо посветить фонариком и обратить внимание на цепь. Если она движется не прямо, значит, установка произведена некорректно
Установив заднее колесо, нужно запомнить, где расположены метки. Если они не симметричны, это свидетельствует, что метки неправильно нанесли. В этом случае можно с обратной стороны цепи нарисовать маркером новые отметки
При затяжке задней оси важно надавливать на гаечный ключ в направлении к переднему колесу
Основные причины замены
Каждый двигатель имеет в своей комплектации коленчатый вал. Он двигает поршень, а также способствует движению заднего колеса. Коленчатый вал состоит из двух дисков, соединение которых обеспечивается шатунной шейкой. Роль дисков аналогична задачам маховиков: предоставлять равномерное движение этой детали в необходимом направлении. По центру дисков входят полуоси с подшипниками. Эти подшипники обеспечивают вращение коленвала. За счет концов вала передается вращательное движение непосредственно на трансмиссию скутера и генератор. И так, перечислим основные причины снятия и замены коленчатого вала:
- Тюнинг. Любители скорости, которые жаждут выжать из скутера максимум, устанавливают тюнинговые коленвалы.
- Снятие коленчатого вала необходимо чтобы провести замену сальников коленчатого вала скутера. Также зачастую заменяют и подшипники вращающие вал;
- Шум в двигателе, вибрация, упадок динамичности.
Если в вашем распоряжении есть гараж и необходимый набор инструментов, то снятие коленвала для вас не будет проблемой. В первую очередь, из инструментов у вас должны быть специальные съемники. Чтобы снять коленвал, сначала снимаем сам мотор: отсоединяем все крепления, шланги и провода, а также ЦПГ.
Снятие
Звездочки привода масляного насоса и цепи ГРМ, которые мешают снятию коренных подшипников можно снять обычным автомобильным трех или двухлапым съемником. Я использую трехлапый так как он у меня как бы есть и работать им более удобно.
Если бы у меня его не было, то я бы все звездочки и подшипники снял бы при помощи только одного съемника. А покуда съемников у меня навалом, использую, что мне более удобно.

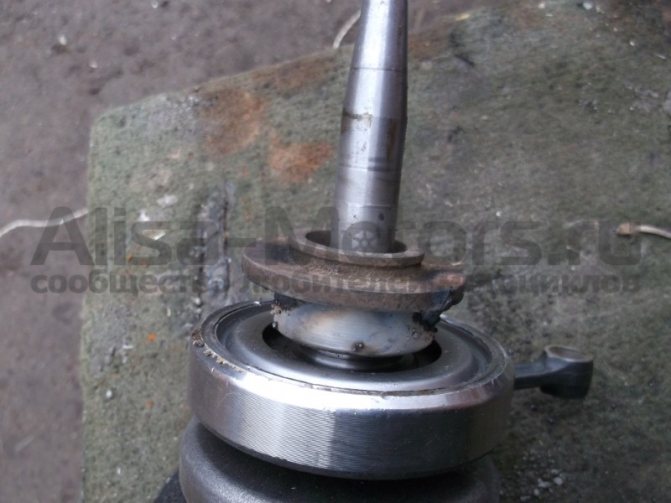

Шестерня привода масляного насоса сидит на цапфе не всей своей внутренней поверхностью, а лишь малой частью в виде проточки. Снимается с вала очень легко, буквально от небольшого усилия.
Цапфа коленчатого вала в месте посадки звездочек имеет утолщение.
Звездочку привода цепи ГРМ простым съемником, которым я сдергивал шестерню привода масляного насоса подцепить не получиться. Так как она посажена близко к подшипнику и лапы съемника зацепами упираются в подшипник и не дают зацепить звездочку.
Для снятия звездочки привода цепи ГРМ лучше всего использовать обычный двухлапый автомобильный съемник с фиксирующей скобой.
Звездочка привода цепи ГРМ сидит на цапфе всей внутренней поверхностью, снимается легко.
Звездочки сняты и дальнейшей работе уже ничего не мешает. Осталось самое сложное — снять подшипники. Основная сложность заключается в том, что подшипники сидят вплотную к щеке коленчатого вала и их никак не поддеть.
В продаже есть специальный съемник вернее целый набор, который позволяет зацепить и снять практически любой подшипник, но стоит он очень дорого. Я было хотел его купить, но передумал: отдавать несколько рублей (около 8 000) за инструмент, который будет использоваться от силы несколько раз в год — не слишком рациональный вариант вложения денег.
Поэтому, наморщил я мозг и сделал следующее: для того чтобы защитить рабочие поверхности коленчатого вала от брызг я взял кусок жести, вырезал в нем полоску, одел его на коленчатый вал, на цапфу одел кусок не нужной трубы и приварил к подшипнику большую шайбу.
Потянул за шайбу съемником и вуаля.
Тоже самое я проделал и со вторым подшипником.
Как заменить цепь ГРМ в двигателе
Решившись на такое действо, как замена цепи ГРМ скутера, нужно определиться со способом осуществления задуманного.
Существует два варианта замены:
- С основательной разборкой двигателя скутера
- Без разборки двигателя.
Как менять, каждый решает для себя сам. Ниже подробно описаны оба способа, достоинства и недостатки.
С разборкой
Следует подобрать правильные инструменты – съёмники генератора и вариатора (их можно изготовить самостоятельно), съёмник звёздочки кикстартера, головки на 8, на 10, на 12 и 17 мм, молоток, две отвёртки (плоская, крестовая).
Движок снимается со своего места, масло выливается, вытираются и очищаются все детали. Далее снимаем глушитель и кожух охлаждения. Генератор снимаем только съёмником. Для этого с крыльчатки выкручиваем болты, убираем её с ротора. Необходимо зафиксировать ротор съёмником и отвернуть гайку. Затем срываем ротор с цапфы коленвала. Снимаем крышку вариатора. Также зафиксировать съёмником крыльчатку, отвернуть гайку, снять вариатор с оси.
Под вариатором находится шестерня кикстартера. Аналогично требуется съёмник для неё. Затем вычищаем разъёма цилиндра, крышки на клапанах и головки блока. Отвернув болты на клапанных крышках, снимаем её. Дальше убираем натяжитель цепи ГРМ скутера. Выкрутив болты на головке блока цилиндров, вытаскиваем постель распределительного вала.
Далее снимаем цепь с распредвала, а его вытаскиваем из постели. Чтобы не потерять направляющие втулки, которые центрируют детали относительно друг друга, необходимо их вынуть и убрать. Убираем головку блока цилиндра, непосредственно цилиндр, поршень (для этого надо вытащить стопорное кольцо и палец из верхней головки шатуна).
Отвернув болты на крышке картера, немного постукивая её, снять с двигателя. Вынимаем промежуточную шестерню стартера, отвёрткой и молотком сворачиваем гайку обгонной муфты (по часовой стрелке) и снимаем с цапфы шестерню и корпус. Добрались до цепи!
Убрать защитный экран с масляного насоса. Подложив под цепь металлическую палочку, свернув гайку на звёздочке масляного насоса, снимем её и снимем цепь.
Без разборки
Берём следующие инструменты: крестовую отвёртку, пассатижи, новую цепь и специальный съёмник. Подробнее про него будет ниже. Развальцовываем новую цепь – для этого съёмником выпрессовываем штифт из сочленения звеньев, но не до конца.
С двигателя скутера снимаем охлаждающий кожух, затем крышку головки цилиндров. Далее необходимо снять натяжитель цепи. Убираем постель распредвала, вынимаем вал, снимаем звезду.
Берём съёмник, центрируем его со штифтом, постепенно выдавливаем штифт. Можно выпрессовать его полностью, он не пригодится. Звенья новой и старой цепей сопоставляем, в посадочное место штифта продёргиваем проволоку и фиксируем концы обеих цепей. Прокручиваем за крыльчатку охлаждения против часовой стрелки, постепенно заменяя старую цепь на новую.
Затем разъединяем концы цепей, старую выкидываем, новые звенья с концов объединяем. Проверяем соосность, устанавливаем штифт, пассатижами аккуратно вдавливаем штифт, чтобы не повредить новую цепь. Предварительно проверяем подвижность звеньев. Доводим штифт съёмником окончательно. Опять контролируем подвижность. Этот момент очень важен: если установить штифт неровно, промазать, он начнёт упираться в одно из звеньев, и выдавливать следующее.
В результате загибается последующий штифт или звено, приводя к его заклиниванию и неподвижности.
Далее собираем двигатель в обратном порядке, выставив метки на роторе. При постановке постели распредвала, после затягивания гаек, нужно проверить зазоры клапанов щупом. Верхний клапан – впускной: 0,05мм, нижний – выпускной:– 0,1. Щуп должен проходить свободно между клапаном и регулировочным болтом.
Затем устанавливаем натяжитель цепи. На натяжителе сверху выкручиваем болт, устанавливаем отвёртку в паз, и, крутя её, задвигаем назад шток. Всё остальное фиксируем обратно по схеме.
Скачивание книги
После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:
Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.
Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги
В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.
Установка натяжителя цепи ГРМ
Если у вас двигатель 157QMJ серии — делаем следующее: отворачиваем на корпусе натяжителя заглушку; вставляем в нее тонкую плоскую отвертку и начинаем закручивать болтик пока шток натяжителя не зайдет внутрь корпуса.
Не отпуская отвертки с одновременным придерживанием корпуса натяжителя, свободными пальцами — вставляем натяжитель в цилиндр, прикручиваем его болтами и только потом отпускаем отвертку и заворачиваем на место заглушку.
Если у вас двигатель 139QMB серии, то делаем так: выкручиваем из корпуса натяжителя заглушку и вынимаем пружину; задвигаем внутрь корпуса шток; устанавливаем в цилиндр натяжитель; вставляем в корпус пружину и заворачиваем заглушку.
После установки поршневой не забываем произвести регулировку тепловых зазоров клапанов и обкатать двигатель.
Стоит отметить, что долговечная и безотказная работа поршневой во многом зависит от правильной установки колец. В этом деле спешка и грязь абсолютно не к чему. Делайте все аккуратно (для себя ведь), не спеша и самое главное: соблюдайте чистоту!
Для начала, давайте немного разберемся, что же из-себя представляет стандартный набор поршневых колец четырехтактного двигателя скутера. Стандартный комплект состоит из: двух компрессионных колец (верхнего и нижнего) и одного маслосъемного, которое в нашем случае имеет разборную конструкцию.
Комплект поршневых колец для двухтактного двигателя скутера, отличается от предыдущего — отсутствием маслосъемного кольца, также комплект колец двухтактного двигателя может включать в себя экспандер (отмечен стрелкой).
Итак, с комплектами мы более-менее разобрались — пора переходить собственно к делу. Заранее подготавливаем небольшие полосочки жести или тонкого пластика, с их помощью мы будем одевать кольца на поршень.
Тщательно отмываем кольца и поршень, при установке новых колец на поршень бывший в работе не забывайте чистить его канавки от нагара, иначе новые кольца в цилиндр не зайдут. Готовим чистое рабочее место и производим установку.
Берем из комплекта экспандер маслосъемного кольца и ставим его в самую нижнею канавку поршня.
Точно также, устанавливаем экспандер из комплекта для двухтактного двигателя (если есть), с той лишь разницей, что замок экспандера должен располагаться в зоне стопорного штифта (отмечен стрелкой) канавки поршня.
Ищем на кольцах метки, прикладываем к поршню заранее приготовленные полоски, очень аккуратно и не спеша как бы натягиваем кольца по нашим полоскам на поршень, в таком порядке: сначала одеваем маслосъемное кольцо, потом одеваем второе маслосъемное кольцо, далее одеваем нижнее компрессионное кольцо (темное) и только потом одеваем верхнее компрессионное кольцо (светлое). Метки на кольцах после установки должны располагаться вверх к ГБЦ.
Расправляем кольца так, чтобы они встали строго напротив своих канавок и не торопясь вытягиваем из-под них наши полоски. Теперь главное: после того как вы вытянули полоски и кольца легли в свои канавки в обязательном порядке — проверьте каждое кольцо на подвижность. Кольца в канавках поршня должны свободно вращаться в разные стороны.
Маслосъемное кольцо после установки должно выглядеть примерно так:
Метки после установки должны быть направлены строго к ГБЦ.
Непосредственно перед установкой поршня в цилиндр, замки поршневых колец необходимо развести в правильном порядке. Делается это так:
Разворачиваем верхнее компрессионное кольцо так, чтобы его замок сместился относительно оси поршневого пальца примерно на 45 градусов, нижнее компрессионное кольцо разворачиваем так, чтобы его замок сместился примерно на 180 градусов относительно замка верхнего компрессионного кольца.
Замок верхнего маслосъемного кольца разворачиваем на 90 градусов относительно замка нижнего компрессионного кольца, а замок нижнего маслосъемного кольца разворачиваем на 180 градусов относительно верхнего маслосъемного кольца.
На фото отмечено, как примерно должны стоять замки поршневых колец четырехтактного двигателя:
Красными метками обозначены замки компрессионных колец Синими метками обозначены замки маслосъемных колец
Замки поршневых колец двухтактного двигателя перед окончательной установкой поршневой должны располагаться строго по центру стопорных штифтов.
Как установить поршень на скутер?
Одна из наиболее серьезных поломок скутера заключается в выхода из строя цилиндро-поршневой группы, что сразу же делает скутер нерабочим. Именно ЦПГ скутера отвечает за его движение, малейшая поломка приведет к невозможности дальнейшего движения. Именно поэтому если вы столкнулись с нерабочей поршневой, тут же беритесь за ее ремонт.
Вообще любая ЦПГ имеет определенный срок жизни, с определенным пробегом ее износ увеличивается и покупателю придется проводить замену детали. Часто достаточно заменить поршень, но иногда случаются более серьезные проблемы. Где придется менять поршень, кольца и цилиндр. В зависимости от модели скутера и производителя установка может немного отличаться, но мы рассмотрим основные действия. Также поршневые скутера могут отличаться по мощности, но это никак не влияет на процесс замены.
Снятие ЦПГ
Если вы не знаете, как правильно установить поршень на скутер 2т или 4т, первым делом снимите старую деталь. Добраться до поршневой группы непросто, придется разбирать скутер, и иногда снимать пластик. Вообще действия по замене ЦПГ происходит следующими действиями:
- Снятие двигателя, отсоединение проводов;
- Удаление старого поршня;
- Установка новой детали согласно требованиям;
- Аналогичная сборка двигателя и подключение электрики и шлангов.
После того как вы отключили всю проводку и убедились, что -масло и -бензо шланг закрыты, снимите двигатель. В разных моделях скутера снятие двигателя может быть разным, поэтому действуйте по ситуации. Получив готовый двигатель начните снимать пластмассовый кожух цилиндра, он защищает ЦПГ от внешней грязи, пыли и т. д. Следующий этап — снятие головки цилиндра. В зависимости от типа скутера (2т или 4т) головка может быть более сложной, 4т скутера также имеют клапана, которые потом придется настроить. Но процедура снятия головки происходит откручиванием 4-х гаек.
Важно: гайки нужно откручивать постепенно, методом хрест-нахрест. То есть как изображено на картинке ниже. В противном случае вы сорвете резьбу и поршневая повредиться
Это также касается установки поршневой, гайки затягиваются также.
В противном случае вы сорвете резьбу и поршневая повредиться. Это также касается установки поршневой, гайки затягиваются также.
Дальше придется снять цилиндр, в некоторых случаях сделать это проблематично из-за большого образования нагара или дефекта поршня. Если цилиндр целый, но неисправен поршень, приступаем к замене поршня. Как правильно установить поршень на скутер
Замена поршня предполагает ряд трудностей, ведь в комплекте с поршнем будет еще несколько основных деталей. В комплекте вы найдете стопорные кольца, палец и несколько колец (зависит от скутера — 2т или 4т). В 2-х тактных скутерах обычно ставят только два кольца, они компрессионные, третье тонкое кольцо практически не нужно, но рекомендуем поставить его под нижнее кольцо для подпружинивания. В случае с 4-х тактными мопедами есть три основных кольца, два из них компрессионные, третье маслосъемное.
Сборка колец представлена на основе 2т скутера, он имеет более простую конструкцию. Итак, наденьте два кольца на поршень, после возьмите палец и вставьте его в отверстие коленвала так, чтобы поршень надежно держался. Обязательно закрепите палец стопорными кольцами с обеих сторон, это нужно чтобы палец не вылез в процессе эксплуатации. Также стопорные кольца не должны торчать, они должны плотно лечь в специальное отверстие
Важно: устанавливать поршень нужно именно стрелкой (или надписью ЕХ) к выхлопной трубе, иначе вся процедура будет бесполезной. Следующий этап — установка цилиндра на поршень
Установка цилиндра
Эта процедура достаточно сложная, ведь надеть цилиндр на поршень нужно идеально. Первым делом не забудьте поставить прокладки с обеих сторон, они есть как в комплекте с ЦПГ, так и покупаются отдельно. Прокладок обычно две, одна ставиться вниз между цилиндром и двигателем, вторая устанавливается между цилиндром и головкой. После установки нижней прокладки постарайтесь надеть цилиндр так, чтобы кольца сошлись в канавке. Для этого во время установки цилиндра достаточно прижать кольца, предварительно смазав цилиндр и поршень маслом.
Дальше наденьте прокладку и закрепите головку гайками. Затягивать гайки нужно в крестовом порядке. После проверьте кикстартером работу поршня, если установка прошла успешно, поршень должен ходить по цилиндру равномерно и иметь ощутимую компрессию.
Вот и всё, собирайте скутер в обратном порядке, подключайте все провода и шланги.
Инструменты
Освобождаем доступ к ГБЦ: в зависимости от модели скутера снимаем капот либо подседельную емкость. Отыскиваем там крышку клапанов, отворачиваем четыре болтика на 8 и снимаем ее с двигателя.
Крышка клапанов выглядит вот так. В моем случае, чтобы к ней добраться пришлось снять капот, седло и подседельную емкость.
С правой стороны двигателя есть кожух генератора — снимаем его. Если лень снимать — вынимаем из него только заглушку. Заглушка находится в верхней части корпуса и снимается при помощи обычной отвертки. Через заглушку мы будем контролировать положение меток на роторе.
Вставляем в центр кожуха генератора торцовый ключ на 14 и крутим двигатель (по часовой стрелке) покуда метка «Т» (от английского «Top» — значит верх, в нашем случае положение поршня в ВМТ) на роторе генератора не станет ровно напротив уступа.
После того как метка на генераторе совпадет с уступом на картере двигателя — проверяем в каком положении стал распределительный вал. Распределительный вал должен стать в положение, когда оба клапана будут закрыты. И становится он в это положение каждый второй оборот коленчатого вала так как вращается он в два раза медленнее.
Правильное положение распределительного вала определяется по его звездочке. Звездочка должна стать большим отверстием вверх, а маленькие отверстия и риски, которые возле них выбиты должны стать параллельно плоскости разъема крышки клапанов.
Это если в идеале, а на практике звездочка редко когда становится так как нам это нужно. И в этом зачастую виновата цепь — она растягивается и распределительный вал начинает немного не догонять коленчатый вал. Если у вас звездочка стала немного криво, то по-большому счету — это ерунда. А вот, если она у вас стала ни пойми как, то эту проблему нужно очень быстро решить — иначе рано или поздно загнет клапана.
Еще раз контролируем, чтобы метка «Т» на роторе генератора стала напротив выступа, а звездочка распределительного вала заняла правильное положение. Отворачиваем на регулировочных болтах контргайки.
Выкручиваем немного регулировочные болты, просовываем между клапаном и регулировочным болтом измерительный щуп и не вынимая его — пальцами подтягиваем регулировочный болт, зажимаем регулировочный болт плоскогубцами и фиксируем его контргайкой.
После того как затяните контргайку — проверьте насколько легко ходит щуп. В идеале, щуп между клапаном и болтом должен перемещаться с едва ощутимым усилием.
Установка
Все бы ничего, но коленчатый вал имеет разборную конструкцию к тому же не имеющей центральной оси. И если вы будете набивать новый подшипник не подложив под щеку цапфы какую-нибудь основу, то есть большая вероятность того, что центровка осей коленчатого вала нарушится и тогда место ему будет только на помойке.
Поэтому, ищем кусок какого нибудь железного листа и выпиливаем в нем клин под шатун.
Пропускаем лист между щек и при помощи оправки не боясь нарушить центрацию осей — набиваем новый подшипник затем туда же набиваем звездочку. Для облегчения процесса установки — коленчатый вал можно заморозить в морозилке, а звездочки и подшипники нагреть феном или в духовке (не больше чем до 250 градусов. ) и тогда все оденется буквально от руки и не нужно будет ничего набивать.
Демонтаж старого изделия
Установку уплотнительного кольца нужно начинать с демонтажа старого
Внимание! Запомните положение изделия – это пригодится при установке нового. Проводить работу можно в гараже, имея даже небольшой набор инструментов
Старый сальник удаляется навсегда, поэтому важно лишь не повредить посадочное место и находящиеся рядом детали
Для этого зачастую приходится извлекать рабочую деталь, подшипники и прочие составляющие
Старый сальник удаляется навсегда, поэтому важно лишь не повредить посадочное место и находящиеся рядом детали. Для этого зачастую приходится извлекать рабочую деталь, подшипники и прочие составляющие. Если демонтаж самого цилиндра невозможен, придется работать «как есть»
В этом случае нужно проявить особую бдительность, так как риск повреждения устройства существенно повышается. Это может привести к поступлению в рабочее пространство воды, грязи и прочих нежелательных компонентов. Следовательно, узел будет подвержен ускоренному износу, и ни смазка, ни качественный сальник не спасут положение
Если демонтаж самого цилиндра невозможен, придется работать «как есть». В этом случае нужно проявить особую бдительность, так как риск повреждения устройства существенно повышается. Это может привести к поступлению в рабочее пространство воды, грязи и прочих нежелательных компонентов. Следовательно, узел будет подвержен ускоренному износу, и ни смазка, ни качественный сальник не спасут положение.
