Как установить электронное зажигание на ИЖ Юпитер 5

Руководство по установке, настройке и регулировке электронного зажигаия на ИЖ Планета 5

Инструкция по установке и настройке

В мотоциклах ИЖ Планета, будь то версия 3, 4 или 5 установка зажигания в соответствии со схемой должна осуществляться при помощи прибора, который шел в комплекте с мото. Но поскольку найти это приспособление сегодня не так легко, будем обходиться подручными средствами. Бесконтактное зажигание настраивается путем регулировки и выставления зазора контактов трамблера. Не менее важный нюанс — это правильное выставление момента искрообразования.

Если ваш ИЖ Планета 3 оборудован одноцилиндровым ДВС с генераторным устройством Г-36 М, то в данном случае процедура установки зазора осуществляется путем поворота эксцентрика, отмеченного на схеме цифрой 1. При этом болт 2 по схеме должен быть ослаблен, а сам эксцентрик проворачивается или в правую, или в левую сторону.

Перед тем, как выставить БСЗ на продуктах завода ИЖМАШ, коленвал необходимо повернуть. Проворачивается он до того момента, пока не произойдет момент наибольшего расхождения контактов. Именно в этом положении осуществляется настройка зажигания ИЖ Планета 5 — вам необходимо добиться того, чтобы максимальный зазор на контактах составлял в районе 0.35-0.45 мм.

В частности, выставление зазоров между контактами прерывательного устройства должна выполняться в таком порядке:

  1. В первую очередь производится поворот коленвалаа кик-стартером.
  2. Один из прерывательных элементов устанавливается в положение размыкания контактов. При этом болт, отмеченный на схеме номером 4, необходимо ослабить.
  3. Далее, используя эксцентрик под номером 3, производится выставление зазора, этот показатель должен составлять от 0.4 до 0.6 мм. После этого такие же действия осуществляются со второй парой контактов.

Следует отметить, что вся процедура должна осуществляться при открученных свечах. Когда вы поставите щуп в соответствующее отверстие под свечку в правом цилиндре, необходимо повернуть кик-стартером коленвал. Вам нужно найти верхнюю мертвую точку и найдя ее, на щупе следует сделать несколько отметок — одна из меток ставится на уровне отверстия, а другая должна быть расположена чуть выше — примерно на 2-3 мм.

В данном положении будет производиться начало размыкания элементов прерывательного узла, который стоит на нижней поверхности. Следует отметить, что процедура установки размыкания контактов осуществляется путем поворачивания основания, но для этого необходимо ослабить болты по номерами 2 и 7. И когда вы сможете правильно произвести настройку, эти винты необходимо будет затянуть.

После того, как момент на правом цилиндре был выставлен, аналогичным образом производится эта же процедура только на левом цилиндре. В целом ситуация аналогичная, только в данном случае поворачивается не нижнее, а верхнее основание, и при этом следует ослабить болты 1 и 7.

В данном положении будет производиться начало размыкания элементов прерывательного узла, который стоит на нижней поверхности. Следует отметить, что процедура установки размыкания контактов осуществляется путем поворачивания основания, но для этого необходимо ослабить болты по номерами 2 и 7. И когда вы сможете правильно произвести настройку, эти винты необходимо будет затянуть.

Необходимые детали

Чтобы система зажигания работала правильно, потребуется ряд вспомогательных деталей. Они перечислены ниже:

  • Коммутатор для БСЗ машины марки ВАЗ. Не стоит выбирать исключительно из низкого ценового сегмента. Множество положительных отзывов имеет коммутатор Астро;
  • Датчик Холла. Оптимальный вариант на юпитер 5 — аналогичный производитель ВАЗ. Приобретая его в фирменной упаковке, вы защищаете себя от подделок;
  • Бобина зажигания с двумя выводами. Следует выбирать между двигателем газели номер 406 или Окой с электронной системой зажигания;
  • Пара броне-проводов из силикона с колпачками из резины;
  • Модулятор — это пластинка , имеющая форму бабочки, изготавливаемая из железа.

Иж Юпитер-5 регулируем зажигания

В этой статье подробно описывается тема: Иж юпитер-5 регулировка зажигания, но начнем немного с предисловия.

Если сейчас на дорогах преобладают мотоциклы заграничных производителей, то буквально лет 20-30 назад по нашим дорогам ездили исключительно отечественные Иж “Юпитер” и “Планета”. 2 года разницы выпуска, идентичный внешний вид, различий в них не так много, но все-таки Юпитер-5 выигрывает за счет двухцилиндрового двигателя и его облегченного запуска.

  • Двухтактный, двухцилиндровый 347,6 двигатель;
  • Воздушная или жидкостная система охлаждения;
  • Механизм отключения сцепления в автоматическом режиме;
  • Тормоза барабаны;
  • 18 колеса;
  • На руле обычная приборная панель (спидометр, лампочка зажигания и т.п.);
  • Два амортизатора. Настройка зажигания на Иж Юпитер 5 должна производиться с соблюдением всех правил. Для этого необходимо знать точный алгоритм действий при проведении данного мероприятия. Поэтому в данной статье мы подробно опишем как выставить зажигание на иж юпитер-5.

Настройка контактного зажигания на Иж Юпитер — 5

Рассмотрим поэтапно, как настроить контактное зажигание на данном аппарате:

  1. Выставить поршень нужного цилиндра: — вставить отвертку в цилиндр — прокрутить коленвал, придерживая отвертку
  2. Взять линейку и поставить рядом с отверткой.
  3. Провернуть коленвал, пальцем придерживая вниз отвертку, чтобы она стояла ровно. Находим мертвую точку.
  4. Провернуть коленвал в обратную сторону (на 1,5-2 мм).
  5. Искра образуется, когда кулачок размыкается, найти два регулировочных болта.
  6. Взять лампочку с двумя контактами, один соединить с массой, другой с контактом.
  7. Включить замок зажигания.
  8. Нужно найти момент, когда лампочка загорится (в тот момент, когда она загорается, происходит запуск), а когда она гаснет, контакт наоборот замыкает.
  9. Выключить зажигание, проделать и отрегулировать то же самое со вторым цилиндром

Регулировка зажигания Иж Юпитер — 5

После того как все манипуляции по настройке сделаны, приходит черед операции под названием Иж Юпитер-5 — регулировка зажигания.

Лучше производить от следующих устройств:

  • Прибор К-25 — имеет индикаторную головку, который заходит в отверстия под свечи или втулки и воротка с делениями из инструмента
  • Лампы 12 В, 2 Вт — с их помощью можно определить момент размыкания необходимых контактов прерывателей. Лампа должна быть подключена к массе и клемме прерывателя соответствующего цилиндра (для этого используют лампы с проводами на конце), на котором регулируется опережение зажигания.

Зажигание от скутера

Зажигание от скутера на Иж юпитер может работать без аккумулятора. Перед тем как его настраивать нам понадобится три детали:

  • Коммутатор от скутера;
  • Катушка зажигания;
  • Индуктивный оригинальный датчик (должен иметь выход на один провод).

Коммутатор постоянного тока питается от сети 12 Вт, также бортовая сеть мотоцикла 12 Вт, коммутатор имеет 4 провода, из них первый — плюс, второй — минус, третий — на катушку, четвертый — на индуктивный датчик. Минусовой провод с коммутатора надежно подключаем к минусовому проводу с мотоцикла (массе), плюсовой провод, который идет к штатной катушке, подключаем к плюсовому проводу коммутатора.

Подключение катушки зажигания:

  • минусовой провод подключаем к массе мотоцикла;
  • второй провод протягиваем к коммутатору и подключаем к выходу под катушку

Чтобы не тянуть дополнительный провод на индуктивный датчик через весь двигатель можно воспользоваться проводом, который соединял контактную группу и штатную катушку зажигания.

Для этого нужно взять с коммутатора провод, который идет на индуктивный датчик, и подключить к проводу, который шел к штатной катушке. Далее убираем конденсатор и подключаем индуктивный датчик

Выставлению крышки генератора необходимо особо уделить внимание. Нужно чтобы она была нормально установлена и ничего не задевала при вращении

Для этого необходимо немного укоротить кулачок, также сделать на нем насечки, которые предотвращают проворачивания самого модулятора. Также стоит соблюдать параметры зазора между модулятором и индуктивным датчиком, который должен быть в пределах 1-1,5 мм. При установке зажигания нужно знать, что искра бьет в момент выхода модулятора из датчика, а не на входе.

После того как электронное зажигание от скутера будет установлено на мотоцикл, показатели его намного улучшатся. В частности он будет намного лучше заводиться (особенно это станет заметно при малом уровне заряда аккумулятора). Также заметно улучшится набор скорости. Мотоцикл будет ровно держать холостой ход, что говорит о правильной работе двигателя.

Бесконтактная система зажигания мотоцикла ИЖ Планета и ИЖ Юпитер.

Одним из вариантов тюнинга советского мотоцикла ИЖ Планета без уменьшения ресурса работы двигателя является установка электронного зажигания на смену стандартному кулачковому. Такая переделка даст массу полезных и приятных изменений в роботе двигателя вашего Ижа. Электронное зажигание дает своевременное и более мощное искрообразование от чего двигатель становится более приемистым, уменьшается уровень вибрации, снижается расход топлива. Оборудование БСЗ можно установить не снимая кулачковой системы, таким образам что при отказе электроники можно будет пере подключить один провод, и продолжать ехать на контактной системе. Кроме того двигатель на БЗС можно запустить даже с прилично подсевшим аккумулятором, и особо не напрягаясь. Такую же систнму электронного зажигания с небольшой доработкой можно установить на двухцилиндровый «ИЖ Юпитер» или на другой мотоцикл.

Для того, чтобы сделать систему электронного зажигания на мотоцикл ИЖ, нам понадобится приобрести некоторые комплектующие. Дадее будем рассматривать на примере модели «ИЖ Планета», хотя и на «ИЖ Юпитер» такая система подойдет с небольшими отличиями:

1. Коммутатор для электронного зажигания от автомобиля ВАЗ 2108. 2. Датчик холла совместимый с коммутатором. 3. Катушка зажигания на 2 выхода. (можно оставить и родную) 4.Силиконовые волосковые бронепровода.

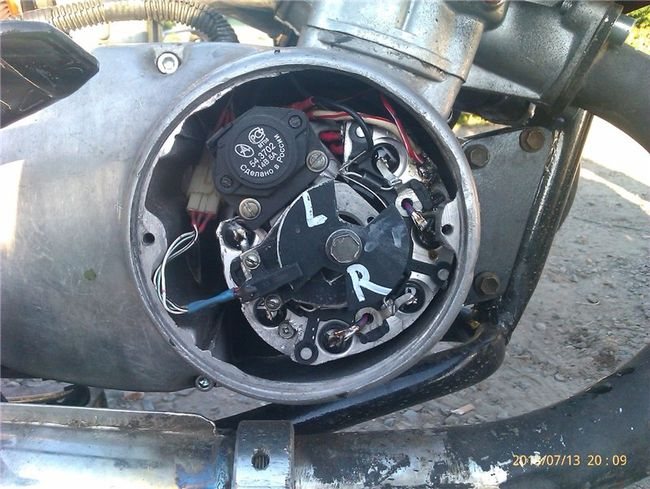

Так выглядит модулятор Электронного зажигания на мотоцикле.

Крепление датчика Холла можно сделать из крепления кулачка. Обрезается все лишнее, и на шайбах выставляется датчик на нужной высоте

Важно чтобы модулятор свободно пролетал внутри, и не задевал края датчика

Я решил не снимать родную контактную систему, но конфликтовали модулятор и ось крепления кулачка. Пришлось подпиливать ось, и поднимать модулятор на шайбе. Толщиной шайбы выставляем положение модулятора в зазоре датчика. Коммутатор можно установить где угодно. Многие в бардачок прячут. Мне нужно было всё пространство бардачка, и прикрепил я его к нему с наружной стороны, по соседству с блоком регулятором напряжения.

То что на датчик попадает вода и грязь, не страшно. Рзьем почти герметичен, а провода все равно следует хорошо изолировать.

Электропроводка Коммутатор подключается к датчику Холла и катушке соответственно схеме. Схема автомобильная, и нам из неё нужна только часть с катушкой, коммутатором и датчиком Холла. На вывод катушки зажигания приходит плюс с замка зажигания. На схеме это вывод «Б» сине-красный провод. На вывод катушки «КП» в стандартной контактной системе приходил провод с кулачка, который мы отключаем, изолируем, и оставляем рядом на случай отказа электронной системы зажигания. Датчик Холла подключается тремя проводами, и может возникнуть проблема в том, чтобы сориентироваться, куда же подключать 5 и 3 выводы коммутатора. Реальные цвета проводов на датчике не совпадают со схемой. Если их перепутать между собой, ничего не произойдет, но и искры не будет. При настройке системы, если нет искры это первая из возможных причин ее отсутствия.

Катушка зажигания остается родной в моем случае, но можно использовать газелевскую на два выхода. С такой катушкой можно вкрутить в головку планеты вторую свечу вместо декомпрессора, и за счет поджига топлива сразу в двух местах получаем более качественное сгорание топливной смеси.

Бронепровод лучше использовать силиконовый, хотя я и на обычном, медном ездил. Провод можно просто обрезать ножом у основания родного надсвечника и крепления в катушку. И вкрутить в родную люльку и катушку зажигания как обычный, медный бронепровод. На электронке езжу уже год, никаких проблем не было, забыл что такое выставлять зажигание. Заводится с пол пинка. По расходу топлива получается чуток экономнее. мотоцикл резвый, хорошо отзывается на ручку газа. Устанавливайте и себе такую систему, и убедитесь в её преимущиствах.

Источник

Мотоцикл Иж Юпитер 5 — технические характеристики и фото

Советские мотоциклы сегодня считаются ценным транспортом, ведь тогда выпускали действительно качественную и быструю технику. Одним из таких легенд СССР считается мотоцикл Иж Юпитер 5.

На Ижевском заводе выпускали несколько моделей, среди которых Планета 5 и другие. Но Юпитер 5 запомнился, прежде всего, своей неприхотливостью к дорогам и маневренностью. С небольшими габаритами модель смогла получить низкий расход топлива.

Плюсы

  • мощный двигатель;
  • резкий при старте;
  • запчасти на иж юпитер 5 недорогие и доступные;
  • мягкая подвеска;
  • небольшая стоимость;
  • имеет 2 цилиндра.

Минусы

  • слабая передняя вилка;
  • требует хорошей настройки зажигания;
  • большой расход топлива;
  • сегодня мотоциклы требуют частого ремонта.

Технические характеристики Иж Юпитер 5

Конструкция мотоцикла была создана так, что в итоге Иж мог ездить одинаково удобно как по трассе, так и по неровностям. В отличие от своего брата ИЖ Планета 5, данная модель имела 2 цилиндра, а это большая мощность. Также владелец мотоцикла мог легче завести мотор, что объясняется отсутствием возврата ножки при заведении.

Обзор

Классический транспорт всегда ценился с СССР, и еще 20 лет назад Юпитер 5 был одним из лучших.

Сегодня же, большинство гонщиков ездят на иностранных быстрых мотоциклах, но изредка можно встретить былую легенду 80-90-х годов.

Конкуренцию в те года Юпитеру составлял только его брат Планета 5, но он не мог сравниться с мотоциклом по характеристикам. Главным их отличием была разница в цилиндрах, и соответственно мощности.

Если продолжить сравнивать эти два конкурента, то можно выделить тот факт, что обе модели имели практически одинаковые данные.

Например, у них была одна трубчатая рама, а для лучшего крепления заднего колеса был установлен специальный подрамник.

Вообще вся конструкция Юпитер 5 была достаточно стандартная и простая, к раме крепился мотор, выше стоял топливный бак, а на руль была установлена фара и приборная панель.

Также были установлены 2 выхлопные трубы, которые проходили через весь мотоцикл. Иногда трубы нагревались, и можно было получить ожёг, но производитель установил их ниже подножек, чтобы максимально обезопасить пассажира.

Еще первые модели мотоцикла Иж Юпитер 5 имели простые барабанные тормоза с механическим приводом, но последующие модификации получили дисковый передний тормоз с гидравлическим приводом.

Внешний вид мотоцикла

Когда вышла модель Юпитер 5, ее дизайн был уже известным, ведь он достался от мотоцикла Юпитер 4. Но вскоре в продаже появился Иж Планета 5, и разработчики увидели, что можно позаимствовать несколько элементов дизайна.

Первая модификация имела квадратную форму приборной панели, которая состояла из нескольких индикаторов, замка зажигания и спидометра. Но вскоре ее внешность была переработана, и вместо одной приборной доски появилось две. На первой части разместили контрольные лампы, а на второй части решили поставить спидометр.

Дизайн топливного бака также был немного переработан, ведь на коленях появились резиновые накладки, а сама форма бака стала немного другой. Соответственно в новых модификациях мото иж юпитер 5 получил другое, более длинное сиденье, которое заканчивалось на стоп-сигнале. Такое нововведение для сих пор считается стильным и современным.

Будучи «рабочей лошадкой» мотоцикл имел достаточно спортивный вид и отличную максимальную скорость. При мощности в 25 л.с. мотоцикл мог разогнать до 120 км/час.

Это вполне стандартный показатель, ведь другой представитель Днепр мог выдать максималку в 110 км/час. В сильный мороз до 30 градусов агрегат заводился на отлично, его не скажешь про нынешние новинки.

К сожалению, многие владельцы жалуются на частые поломки двигателя, что обусловлено долгим сроком их жизни.

Цена

Сегодня мотоцикл данной модели найти не так сложно, в советское время его покупали в больших количествах, поэтому сегодня нужно лишь узнать, сколько стоит Иж Юпитер 5. Разумеется, цена зависит от состояния, ведь за такой долгий период многие детали могли придти в неисправность.

Еще во время выпуска мотоцикла Иж Юпитер 5 его цена была достаточно большой — 1 050 рублей. Но покупателей это не останавливало, они хотели комфортный и быстрый мотоцикл, который тогда был лучшим. Но все равно по сравнению с другими мотоциклами эта модель имела относительно небольшую цену. Например, тогда новые мотоциклы урал имели цену в 1 870 рублей.

Если вы захотите купить сегодня легенду СССР, будьте готовы выложить за новый мотоцикл 55 000 рублей. Да, они до сих пор уверенно производятся. Если же эта цена слишком большая для вас, купите б/у модель — ее цена колеблется от 5 до 40 тыс. рублей.

Улучшение ходовых качеств

Вишенкой на торте, а в нашем случае – последним штрихом тюнинга становится улучшение ходовых качеств. К этому вопросу, некоторые из тюнеров подходили ранее, когда пилили раму своего мотоцикла или поднимали хвост будущего кроссовика. Остальным в первую очередь, стоит избавиться от родной резины. Из ее преимуществ можно отметить только износостойкость, за что вы платите своей безопасностью. Она одновременно универсальна и бесполезна. Грунтозацепы практически бесполезны, попадая в кашу, в нормальных условиях на трасе она шумная, но относительно держит дорогу, на мокрой трассе превращаясь в убийцу.

Поэтому не задумываясь выкидываем и приобретаем шоссейную, кроссовую или универсальную резину, исходя из ваших требований. Второй пункт – подвеска. Если с задними амортизаторами все в общем понятно, они чрезвычайно надежные и плюс ко всему имеют настройки жесткости, то передняя вилка не течет только у тех, кто выбрал другую марку. Выйти из положения можно двумя способами. Первый – залить более густое масло. Второй – провести полную переборку перьев с заменой всех деталей. Оба варианта долго не живут, поэтому самые требовательные владельцы попросту меняют вилку на импортную, остальные терпят все недостатки своего железного коня.

Настройка подходящих параметров

Настройка бсз на иж юпитер 5 также требует особого внимания. Включается зажигание с подключенным тахометром. После тридцати секунд на панели устройства должны появиться показатели 3000, 4000, 5000 оборотов в минуту. Если они имеются, то коммутатор работает правильно.

В остальных случаях следует обратить внимание на ранее заземленные свечи. Вставляем отвертку в разъем холла, после чего вытаскиваем

Искра должна появиться на свечах. Если не удалось вызвать искру вышеописанными действиями, то причина некорректной работы в неправильности соединений.

Настройка выглядит следующим образом. Выкручивается индикатор часовой формы и подгоняется поршень цилиндра. Подключив вольтметр ко второму и третьему разъему, необходимо начать вращать ось модулятора. После того, как скачок от 7 до 0,1 вольта будет обнаружен, модулятор необходимо закрепить с помощью гайки. Обычно выставляют необходимый угол опережения.

Пробный запуск должен увенчаться успехом, если компоненты установлены своими руками в соответствии с инструкциями. Теперь можно использовать БСЗ.

Основная «болячка» двигателя мотоцикла Иж Юпитер – это штатная контактная система зажигания. Любой владелец Юпитера рано или поздно сталкивается с проблемой отказа работы одного из цилиндров из-за изменения зазора в контактах или выхода из строя конденсатора. Регулировка помогает, но, как правило, не надолго. Кардинально решается эта проблема – установкой бесконтактной системы зажигания на мотоцикл.

Одноканальное БСЗ.

Наверняка есть много вариантов исполнения БСЗ, мы все их рассматривать не станем. Остановимся на самом простом, и наверняка самом распространенном в нашей стране варианте. Мотоциклетного рынка или мотомагазина, где можно купить заводское БСЗ, поблизости нет, токаря со станком рядом тоже нет. Исходить будем из этого.

Минимальный набор для установки

Но без минимального набора нам не обойтись, поэтому прежде чем начинать работу необходимо запастись следующими комплектующими, которые продаются в любом автомагазине или авторынке в нашей стране:

1. Коммутатор от ВАЗ 2108

2. Датчик Холла от ВАЗ 2108

3. Комплект проводов для БСЗ от ВАЗ 2107 (с трамблера (датчика Холла) на коммутатор)

4. Катушка зажигания двухвыводная (от автомобиля Ока или Газель с двигателем ЗМЗ 406)

5. Два автомобильных силиконовых высоковольтных провода необходимой длины с колпачками для свечей (можно купить комплект для ВАЗ и взять оттуда, можно просто найти б/у провода, предварительно убедившись в их работоспособности)

Далее, кроме комплектующих, нам понадобится небольшой ровный кусок листовой стали толщиной 1-1,2 мм, для изготовления модулятора и пластины под датчик Холла. Сразу предупреждаю, что нержавеющая сталь или цветные металлы для изготовления модулятора не подходят, так как они не являются магнитными материалами. Для изготовления пластины под датчик Холла можно использовать любой материал достаточной прочности.

Из инструмента могут понадобиться дрель со сверлами, напильники, зубило, молоток ну и другой инструмент, который, как правило, есть в любом гараже.

Процесс переделки

Демонтируем старую систему зажигания. Снимаем с мотоцикла пластину с контактами, конденсаторы, катушки зажигания с высоковольтными проводами. Коммутатор устанавливаем в правом бардачке.

Катушку зажигания крепим к раме под баком. Разъем проводки подключаем к коммутатору, подсоединяем черный массовый провод из разъема на массу. Провод с клеммы №1 разъема коммутатора подключаем к одной из клемм катушки. Вторую клемму катушки подключаем к старой проводке, к проводу на который подается «+12В» при включении зажигания. В старой проводке этот провод соединял обе катушки зажигания. От него же тянем дополнительный провод «+12В» на коммутатор, который подсоединяем к 4-му проводу в разъеме. Все тщательно изолируем. Провод с разъемом к датчику Холла заводим в полость генератора.

Можно проверить работоспособность системы. Подсоединяем датчик Холла к своему разъему, подсоединяем высоковольтные провода на катушку и на свечи зажигания. Обеспечиваем надежную массу свечам. Включаем зажигание и проводим металлическим предметом (можно плоской отверткой) через щель датчика Холла. На свечах должна проскочить искра. Схема работоспособна. (Если искры нет, то что-то подключено неправильно и необходимо все заново проверить.) Теперь осталось подать искру в нужное время в цилиндры, для этого:

Золотые правила настройки зажигания на Юпитере: шпаргалка для ИЖоводов

В каких случаях необходима настройка зажигания?

За время эксплуатации транспортного средства владелец сталкивается с множеством проблем. Самая серьезная поломка связана с двигателем. Для того, чтобы тратить значительные средства на капитальный ремонт, необходимо следить за техническим состоянием мотоцикла и осуществлять профилактические работы, в том числе регулировать клапана и СЗ (автор видео — Хана Рулю).

Если не следить за СЗ, то двигатель мотоцикла может не раскрывать до конца своего потенциала, не будет работать в полную мощность. Это можно привести к сокращению срока его службы. Настойка зажигания необходима, если двигатель плохо работает, стреляет глушитель или карбюратор. Правда, прежде чем настраивать СЗ, следует убедиться, что причина неисправностей в нем.

Бывает, отпускается болт маховика, которым соединяются две половинки коленвала, начинает люфтить и плохо работает. Даже иногда обрезает шпонку.

Настройка СЗ может понадобиться после ремонта замка зажигания Иж Юпитер 5. Сама установка и подключение выполняются согласно схеме.


Схема СЗ мотоцикла ИЖ

Пошаговое руководство по установке и регулировке зажигания

Для проведения настройки необходимо подготовить специальный инструмент, тестер, лампочку с двумя проводами. Штангенциркуль понадобится в качестве глубиномера. Для выставления зазора удобно пользоваться специальным щупом.

Настройка СЗ на ИЖ юпитер 5 состоит из следующих действий:

  1. Сначала откройте крышку генератора.
  2. Чтобы было удобнее работать, снимаем правую крышку с картера.
  3. С помощью болта генератора проворачиваем коленвал по часовой стрелке. Необходимо сделать так, чтобы контакты прерывателя разомкнулись на максимальное расстояние.
  4. Немного выкрутите винт и поверните эксцентрик. Между контактами необходимо выставить зазор равный 0,4-0,6 мм. После этого винт хорошо затянуть.
  5. Вращаем коленвал по направлению движения стрелки часов. Поршень следует установить в ВМТ.
  6. Поворачивать коленвал нужно в обратном направлении, то есть против стрелки часовой. При этом поршень не должен достичь ВМТ, должно остаться расстояние примерно 3,0-3,5 мм. Ослабив винты, следует установить начало замыкания контактов. После этого винты нужно плотно затянуть.
  7. Для определения размыкания контактов воспользуйтесь проверочной лампочкой с проводами. Один провод нужно подключить к клемме молоточка прерывателя, а другой – к массе. После включения зажигания, при замыкании контактов лампочка должна загореться.
  8. Если установлена БСЗ на ИЖ Юпитер, то не нужно выставлять зазор. Для определения момента нужно воспользоваться тестером. Прибор следует выставить для измерения напряжения. Щупы необходимо подключить ко 2-му и 3-му контакту ДХ. Пока модулятор не находится в ДХ, на тестере значение напряжения должно составлять 7 В. В момент, когда модулятор в ДХ, показания напряжения должно находится в пределах от 7 до 0 В. В этот момент образуется искра.
  9. Процедуру необходимо выполнить на каждом цилиндре. Желательно начинать регулировку зазора на левом прерывателе. Когда будет выполнена настройка левого прерывателя, можно переходить к правому.


СЗ мотоцикла ИЖ

Особенности электрооборудования

Несмотря на унификацию деталей с другими моделями, схема проводки ИЖ Ю5 выбрана для батарейного использования.

Речь идет о контактной системе зажигания, которая при «севшем» аккумуляторе сразу создает проблемы владельцу:

  1. Запуск двигателя затруднен;
  2. Двигатель работает с перебоями;
  3. Движение на малой скорости еще больше разряжает АКБ.

Поэтому, многие владельцы предпочитают модернизировать своими руками систему зажигания на более прогрессивную – бесконтактную электронного типа. Также следует отметить, что ремонт проводки ИЖ Юпитер 5 при возникновении желания подобной модернизации не потребуется (см. также статью о схеме проводки ИЖ Планета 5).

Переход на бесконтактную систему зажигания

Владельцами ИЖ Юпитер 5 за годы эксплуатации разработана не одна инструкция по переделке электрической сети. И практически все они базируются на элементах от других отечественных мотоциклов (см. также особенности схемы проводки мотоцикла Урал).

Но есть и более прогрессивный способ, при котором:

  1. Генератор и проводка на ИЖ Юпитер 5 остаются;
  2. В электросхему вносятся небольшие переделки;
  3. Аккумуляторная батарея остается для обслуживания вспомогательных систем.

Модернизация системы зажигания

Речь идет о модернизации системы зажигания с комбинированным применением элементов от автомобиля ВАЗ-2108 и мотоцикла Планета 5.

При этом принципиальная схема проводки на ИЖ Юпитер 5 сохраняется:

  1. Устанавливаются два датчика Холла;
  2. К ним подключаются два электронных коммутатора (п.1 и 2 – с ВАЗ). Каждая пара датчик-коммутатор обсуживает 1 цилиндр;
  3. Две катушки зажигания от мотоцикла семейства ИЖ.

На представленной выше схеме цифрами обозначены:

  1. Свечи зажигания;
  2. Катушки Планета 5;
  3. Коммутаторы с «восьмерки»;
  4. Датчики Холла с «восьмерки»;
  5. Замок зажигания;
  6. Аккумуляторная батарея.

Доработка генератора

Данная технология перехода на бесконтактную систему зажигания интересна тем, что владельцу мотоцикла нет необходимости покупать новый генератор, предназначенный для работы в системе электронного зажигания. Соответственно, что и цена переделки будет минимальной.

Достаточно:

  1. Изготовить модулятор, который будет прерывать цепь;
  2. И установить его на генератор (на вал ротора).

В качестве такого модулятора-прерывателя может послужить пластина из металла, с просверленным в ней отверстием под крепежный болт.

Фото единственного элемента, который предстоит сделать самому

Порядок установки модулятора следующий:

  1. Пластина-модулятор (на схеме внизу под №2) устанавливается под крепежный болт;
  2. Несильно притягивается ним;
  3. Вращением коленвала устанавливаем поршень в ВМТ;
  4. Выставляем угол опережения зажигания;
  5. Затягиваем крепежным болтом пластину.


Электропроводка ИЖ Юпитер 5 при переделке генератора остается без изменений

Техническое обслуживание

Самостоятельно владелец может выполнять некоторые процедуры технического обслуживания:

  • проверять генератор мотоцикла, если в аккумуляторе теряется заряд;
  • выставлять зазор между контактами прерывателя;
  • регулировать качество звукового сигнала.

Потребность в осмотре и корректировке работы проводки возникает, если:

  • мотоцикл двигется под дождем длительное время, так как это вызывает окисление контактов;
  • мотоциклист ездит по местности, на которой много растительности, повреждающей проводку;
  • водитель катается в зимнее время по снегу, который может налипнуть на детали электропроводки и повредить их.

Самостоятельная проверка генератора мотоцикла Планета 5 при потере заряда

Причиной потери заряда в аккумуляторе ИЖ Планета 5 чаще всего является поломка генератора.

Для проверки своими руками необходимы:

  • прибор мультиметр;
  • прямая отвертка.

Пошаговая инструкция

Необходимо следовать следующим этапам:

  1. Отключить провода от аккумулятора и демонтировать крышку генератора.
  2. Отсоединить 5 верхних проводов от генератора, открутив перед этим их крепления. Для того чтобы не перепутать провода при сборке, стоит их пометить.
  3. Измерить сопротивление обмоток, используя мультиметр в режиме омметра. Для этого нужно прикоснуться одним щупом к корпусу, а другой следует подключать по очереди к 3 проводам обмотки. Должны отсутствовать короткие замыкания, о чем будет свидетельствовать надпись на экране мультиметра.
  4. Протестировать сопротивление между контактами статора: необходимо по очереди прикасаться к ним щупами мультиметра. Значение на экране должно быть 8 Ом.

Наличие короткого замыкания на 3-м этапе или несоответствие показателей на 4-м будут свидетельствовать о проблемах с генератором.

Фотогалерея: этапы проверки генератора ИЖ Планета 5 при потере заряда в картинках

Как правильно выставить зазор между контактами прерывателя?

Для того чтобы выставить зазор между контактами прерывателя, понадобится:

  • прямая отвертка;
  • гаечный ключ на 10;
  • ключ для свечей;
  • щуп толщиной 0,4 мм (+/– 0,05 мм).

Далее необходимо последовательно выполнить этапы:

  1. Мотоцикл установить на подставку, коробку перевести в нейтраль.
  2. Снять правую крышку картера и выкрутить свечу зажигания.
  3. Ключом на 10 ухватиться за болт крепления ротора генератора и повернуть коленчатый вал в положение, при котором контакты максимально отдалены.
  4. Ослабить винт прикрепления контакта.
  5. Поместить щуп между контактами и регулировать затяжку эксцентрикового винта до положения, при котором щуп проходит контакты с незначительным сопротивлением.
  6. Затянуть винт прикрепления контакта.

Фотогалерея: регулировка зазора между контактами прерывателя

Устранение неисправности звукового сигнала и улучшение качества сигнала

Низкое качество звукового сигнала в основном вызвано неправильной регулировкой.

Из инструментов для наладки понадобятся:

  • гаечный ключ на 7;
  • простая отвертка.

Пошаговая инструкция

Для регулировки необходимо выполнить следующее:

  1. Ослабить контргайку гаечным ключом.
  2. Включить зажигание.
  3. Нажать на кнопку включения звукового сигнала.
  4. Настраивать звук путем вращения регулировочного винта.
  5. При достижении необходимого результата затянуть контргайку.

Электросхемы систем зажигания мотоцикла ИЖ юпитер 5

1 — лампа стояночного света — А 12-4; 2 — лампа дальнего — ближнего света фары — А 12-45:40; 3 — контрольная лампа работы генератора — А 12-1; 4, 5 — лампы подсветки шкалы спидометра — АМН 12-3; 6, 16, 17, 20, 23, 30 — лампы фонарей-указателей поворота мотоцикла и бокового прицепа; 7 — комбинированный переключатель (правый переключатель); 8 — выключатель «стоп-сигнала» тормоза переднего колеса; 9 — прерыватель; 10 — свеча зажигания; 11 — катушка зажигания; 12 — генератор; 13 — выпрямитель-регулятор напряжения БПВ14-10; 14 — выключатель «стоп-сигнала» тормоза колеса; 15, 19 — лампы габарита бокового прицепа — А 12-5; 18 — лампа стоп-сигнала бокового прицепа — А 12-21-3; 21 — лампа стоп-сигнала мотоцикла — А 12- 21-3; 22 — лампа заднего габаритного фонаря мотоцикла — А 12-5; 24 — аккумуляторная батарея; 25 — предохранитель; 26 — включатель лампы «нейтрали»; 27 — выключатель зажигания; 28 — звуковой сигнал; 29 — переключатель сигнализации (левый переключатель); 31 — прерыватель указателей поворота; 32 — контрольная лампа дальнего света фары — А 12-1; 32 — контрольная лампа «нейтраль» — А 12-1; 33 — контрольная лампа фонарей-указателей поворота — АМН 12-3; Условные обозначения на блоке БПВ14-10 (поз. 12,13): XI — «-» обмотки возбуждения; Х2 — «-» аккумуляторной батареи («масса»); ХЗ — «+» вывод на контрольную лампу; Х4, Х5, Х7 — фазы статорной обмотки генератора; Х8 — «+» аккумуляторной батареи.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
