Технические характеристики ИЖ «Юпитер 5», краткий обзор отечественного мотоцикла

Как мотоцикл получился таким какой он есть

Металл зачищен наждачкой и покрыт бесцветным акриловым лаком. Подобранные сочетания цвета и всё глянцевое надоело ещё от возни с компьютерными программами. Хотелось что-то вроде так называемой пост-апокалиптической индустриальной темы (post-apocalyptic industrial). Вот, например, от мастерской Detroit Bros:

В общем, решил собрать Юпитер без боковых бордочков и чтобы весь он блестел сталью из которой сделан.

Купил килограммовую упаковку лака автомобильного, он оказался акриловым, фирмы Vika (около 500 рб). Купил ещё разбавителя для акриловых лакокрасочных материалов, тоже фирмы Vika (пара баночек по 90 рб), но позже отвердитель закончился быстрее чем разбавитель (небольшая банка отвердителя была в комплекте с банкой лака). Вроде бы отечественный растворитель Р-12 дружит с любыми акриловыми лакокрасочными материалами, но я не проверял.

Красить планировал купленным подкрасочным аэрографом фирмы MATRIX — с простым круглым соплом, бачком алюминиевым на 0,2 литра, предназначен именно для краски обычной (не для всяких там грунтовок наполняющих, где требуется сопло большого диаметра, большее давление и соответственно больший расход воздуха), выдаёт пятно от 5 мм до 4-5 сантиметров, экономно расходует краску.

Купил за 690 рублей такой вот аэрограф подкрасочный. И за 200 рб фильтр-осушитель небольшой для него, ещё за 50 рб по набору из двух фланцев (под тонкий кислородный шланг) и двух гаек для байонетного подсоединения такого фланца к аэрографу.

Компрессор достался при случае совсем недорого, самодельный, из компрессора от холодильника, ресивера небольшого, манометра на самом ресивере, и кислородного редуктора, с тонким кислородным шлангом. Я его уже немного модифицировал:

И ещё модифицировал:

Steampunk-компрессор:

Краскопульты с большим расходом воздуха такой компрессорик не потянет, но мой подкрасочный аэрограф работает, а небольшой аэрограф — тем более будет работать. Хотя можно попробовать и небольшой краскопульт системы распыления LVLP (изначально сделан для работы при низком давлении и расходе воздуха) от фирмы IWATA, например (видел в Интернете за 2300 рб). Работает зато компрессор не громче холодильника. Иначе я с очередной зарплаты купил бы компрессор (это примерно 5000 — 7000 рб).

Технические характеристики ИЖ «Юпитер 5», краткий обзор отечественного мотоцикла

Популярность мотоциклов обеспечена их небольшими габаритными размерами, меньший расход топлива, чем у автомобиля, и самое главное – очень высокая маневренность. А если взять современные мотоциклы, то еще одним плюсом стали их высокие скоростные показатели.

Конечно, сейчас по дорогам ездят в основном мотоциклы зарубежных производителей, относящихся к разным классам. А ведь каких-то 20 лет тому назад на дорогах встречались исключительно отечественные мотоциклы.

Лидерами на наших дорогах являлись мотоциклы ИЖ, представленные двумя моделями «Юпитер» и «Планета». Эти две модели у производителей шли параллельно, сходность у них была значительная, но было и одно весомое различие – двигатель. «Планета» оснащалась одноцилиндровым силовым агрегатом, «Юпитер» же – двухцилиндровым.

Наличие двух цилиндров обеспечивало не только больше мощности, чем у «Планета», но и облегченный запуск двигателя, поскольку у этого агрегата отсутствовал возвратный компрессионный удар в заводную ножку. Пожалуй, самой лучшей моделью являлся ИЖ «Юпитер-5», который следует рассмотреть поподробнее.

Дизайн

Дизайн этому байку достался типично советский, в лучших традициях отечественной школы мотостроения — круглая фара навыкате, ровное сиденье, амортизаторы а-ля “свечка”… А вот визуально задранный вверх на раме бензобак, огибающие двигатель патрубки глушителей и блестящие хромированные колёсные диски выглядели очень неплохо, как и вся Планета 5 в целом. Общее впечатление от облика мотоцикла несколько портили дешёвые на вид поворотники и сами патрубки, которые, в отличие от глушителей, почему-то решили не хромировать, а просто покрасить. Ну да ладно, в СССР мотоциклы ценили не за внешний лоск, а за то, на что они способны, а с этим у ИЖа всё в порядке.

Технические характеристики Иж Юпитер 5

В целом характеристики мотоцикла Иж Юпитер 5 соответствовали своему времени. Но в 2000-х годах, когда он продолжал выпускаться, конкурировать с импортными моделями он уже не мог. Китайцы уже тогда наводнили рынок бюджетными, но всё равно более современными моделями, а из Японии, Европы и США хлынул поток подержанной мототехники. Характеристики двигателя Иж Ю5 были неплохими, но всё остальное безнадёжно устарело ещё пару десятков лет назад.

Двигатель

Технические характеристики мотора не поражают воображение — два цилиндра, 347 кубов. Лошадиных сил достаточно, целых 24, крутящий момент — 34 Нм. По сравнению с предыдущим поколением мотор потерял 4 л.с., но прибавил в моменте, и тяги на низах тоже стало ощутимо больше, так что в целом характеристики Иж Юпитер 5 стали более сбалансированными. Но мотор остался двухтактным, и в бензобак надо заливать масло, смешанное с бензином, в пропорции 1 к 25. Зато он спокойно переваривает даже АИ-76, не говоря уже об АИ-80. Заявленная максимальная скорость — 125 км/ч, и на Юпитере без коляски её можно развить. А если посмотреть на мотор в разрезе, окажется, что он неуловимо напоминает вообще все движки сразу, когда-либо выпускавшиеся на Ижевском мотозаводе.

Трансмиссия

Стандартная 4-ступенчатая КПП, где первая передача включается вниз, а все остальные — вверх. Надёжностью она никогда не отличалась, но благодаря высокой ремонтопригодности и доступности запчастей советские мотоциклисты быстро наловчились решать возникающие проблемы самостоятельно. Некоторые гаражные умельцы даже полностью переделывали трансмиссию, добавляя в байк пятую передачу, но это были штучные кастомы.

Ходовая часть и тормоза

Шасси было разработано ещё в 70-е годы, если не раньше, и в Юпитере 5 оно практически не изменилось. Обычная стальная рама с вилкой-телескопом спереди и древними по конструкции амортизаторами а-ля “свечка” сзади, плюс барабанные тормоза на обоих колёсах. Эффективность подвески и тормозной системы была посредственной даже для своего времени, но было у них и весомое достоинство — выносливость и ремонтопригодность. У современных мотоциклов (кроме разве что эндуро) на сельских грунтовках быстро начинает течь масло из вилки, а Иж Ю5, кажется, может ездить и вовсе без оного. Но проверять это на практике мы всё-таки не рекомендуем.

Электроника

У Юпитера пятого поколения нет тех проблем с электрикой, что были у четвёртого. Фактически эта модель представляет собой тот же Юпитер 4, но с рядом исправленных недостатков, вроде регулярных проблем с проводкой. Расход бензина тоже стал меньше благодаря переработанному зажиганию. В целом электрическая схема изменилась слабо, но из неё убрали слабые места, которые регулярно служили источником головной боли владельцев.

Вес и габариты

Размеры байка можно назвать средними, как и его массу. Сколько весит Иж Юпитер 5? По современным меркам — довольно много, порядка 160 кг, и это лишь сухая масса. Но двигатель мотоцикла расположен низко, так что центр тяжести тоже смещён вниз. Относительно большой вес обусловлен тем, что в СССР на железе не экономили, и пластиковые элементы практически не использовались. Если что-то можно сделать из железа, надо сделать это из железа! Именно поэтому вес двигателя Иж Юпитер 5 составляет порядка четверти общей его массы, если рассматривать экземпляр без коляски.

Управляемость

Рулится этот мастодонт посредственно, и не в последнюю очередь из-за древней конструкции, а с коляской управляемость становится ещё хуже. Но люльки на Иж Юпитер 5 выпускались в том числе и отдельно, поэтому, если она вам не нужна, её всегда можно отсоединить. Но не стоит забывать о слабых тормозах, которых не хватает для того, чтобы эффективно останавливать массивный байк. С другой стороны, коляска Иж хороша тем, что в неё можно погрузить массу запчастей и другого добра, отправляясь в дальнюю поездку, благо её объем это позволяет.

Расход топлива

По сравнению с предыдущим поколением расход бензина заметно снизился, с 7-8 литров до 5,5-6. Заявленные показатели — около 5,9 литров при средней скорости в 90 км/ч. Качество бензина роли не играет, карбюратор спокойно потребляет всё, что горит. Объем бака — 18 литров.

Иж Юпитер-5 – самый лучший советский мотоцикл по ряду параметров

Советские мотоциклы скоро останутся только в легендах, разве что Урал будет продолжать свои колясочники, стоящие, как бюджетный автомобиль. Вот только фирма, выпускающая мотоциклы Урал, давно уже работает на экспорт, большинство мотоциклов идут в США, да и сами мотоциклы частично собираются из импортных комплектующих, там как минимум 30 процентов импортных комплектующих.

Но сейчас советских мотоциклов ещё достаточно много продаётся, да и в деревнях и посёлках старая мототехника, выпущенная ещё при Союзе, до сих пор популярна, хотя китайских мотоциклов и мопедов уже в разы больше.

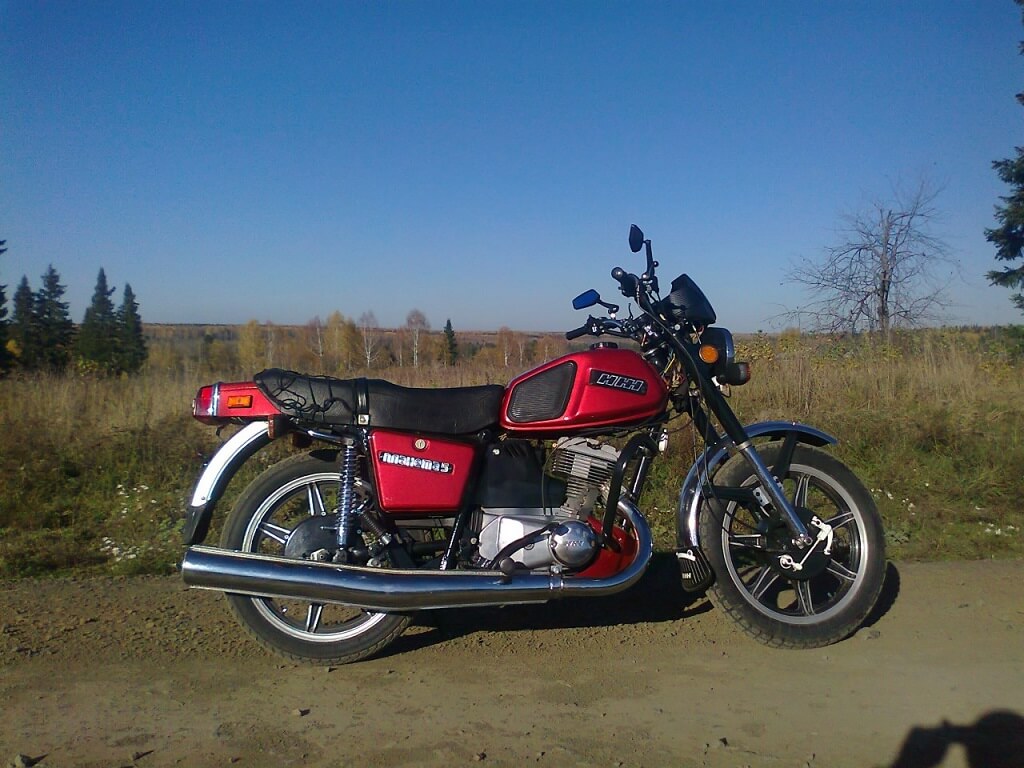

Сегодня я расскажу вам об одном из самых популярных советских мотоциклов – Иж Юпитер-5. Кстати говоря, эту модель можно назвать не только советской, но и Российской, так как мотоцикл Иж Юпитер-5 выпускался до 2008 года.

Появился Иж Юпитер-5 в 1985 году, сменив на конвейере модель предыдущего поколения – Иж Юпитер-4. Отличается главным образом модель Юпитер от модели Планета, выпускаемом параллельно, своим двигателем – у Планеты двигатель одноцилиндровый, у Юпитера двигатель двухцилиндровый.

Кстати говоря, можно на Планету установить двигатель от Юпитера и наоборот, но это так, от безысходности, как говорится.

При разработке модели Юпитер-5, было решено, не мудрствуя лукаво, взять Юпитер-4, и исправить все косяки, на которые жаловались владельцы этих мотоциклов. А на что жаловались владельцы Юпитер-4? Если мне память не изменяет (эх, давно это было как), то у Юпитера-4 самыми главными косяками были проблемы с электрикой и расход топлива тоже был каким-то не сильно скромным.

Сам по себе, Иж Юпитер-5 – это классический мотоцикл, как сейчас принято говорить, в советское время он назывался универсальным. Справиться с ненадёжностью электрооборудования у создателей Иж Юпитер-5 как-то не получилось, а вот снизить аппетит нового двигателя у них получилось.

Новый двигатель был дефорсирован с 28 до 24 лошадиных сил, и перенастроен на тягу на низах, за счёт возросшего крутящего момента. Просто в 1985 году стало ясно, что мотоциклы Иж пользуются спросом на селе в основном, в городах семейные люди предпочитали автомобили, а молодёжь городская покупала Явы и Чезеты. А зачем на селе скоростные характеристики, если там дорог нормальных отродясь не имелось? А вот тяга на низах никогда лишней не будет!

Иж Юпитер-5 был более комфортным для передвижения, чем Иж Планета-5. При езде на Юпитере было значительно меньше вибраций, всё благодаря двухцилиндровому двигателю. Но при этом Юпитер-5 не терпел к себе наплевательского отношения. У всяких пофигистов Иж Юпитер периодически барахлил, цилиндры работали неравномерно.

Но в руках у человека рукастого, Юпитер-5 был лучше Планеты. Один процесс заводки Юпитера-5 чего стоит – мотоцикл можно было завести, даже сидя на нём верхом. А вот заводя так Планету-5, можно было получить конкретный такой пинок по ступне или лодыжке.

А это модификация с жидкостным охлаждением

Вес мотоцикла Иж Юпитер-5 составляет 160 кг, так что пацаны лет 16-18 могли и не справиться с таким тяжёлым мотоциклом. Хотя на селе на таких мотоциклах некоторые и в 14 лет ездили, деревенские пацаны в Советском Союзе были здоровыми и крепкими.

Двигатель Иж Юпитер-5 двухцилиндровый с рабочим объёмом 347 кубических сантиметров. Двигатель двухтактный, если кто забыл, это значит, что бензин нужно мешать с маслом прямо в баке. Двигатель воздушного охлаждения.

Мотоцикл Иж Юпитер-5 одиночка, то есть без коляски, может утянуть 145 кг. Но это только официально, а так на селе на Ижаке легко и втроём умещались, и двух мужиков за сто кг Юпитер-5 легко тянул, только не стоило тогда скакать по кочкарям и ямкам, иначе амортизаторы летели.

Конструктивно, мотоцикл Иж Юпитер-5 был куда более современным и технологичным, чем Уралы и Днепры тех же лет выпуска. Юпитер-5 легко уделывал на трассе любой советский оппозит, причём как с места, так и по максимальной скорости.

Вот только надёжность советских оппозитов повыше, да и с четырёхтактными двигателями возни меньше, да и более ресурсные они. А что жрал оппозит литров по 10 бензина, тогда как Иж Юпитер -5 всего 5 литров, так всё это лечится установкой нормального карбюратора (одного!). Тогда расход у оппозита становится литров 6, не более того. Но это уже совсем другая история, как говорится.

Сейчас купить мотоцикл Иж Юпитер-5 не сложно, стоить он будет от 15 000 рублей и до 75 000 рублей, примерно. Вот только запчасти производства СССР сейчас найти трудно, да и часто дорого, а ставить китайский пластилин – это так себе ремонт.

Источник

«Минск М1А». Первый белорусский

И по сей день самым «народным» мотоциклом в Беларуси остаются «минскачи». Они бегают по дорогам всего бывшего Союза, и не только. Но больше всего их, конечно, на родине.

Полувековой юбилей мотоциклы «Минск» перескочили уже давно (первые модели уже вполне заслуживают названия «винтаж»), и уже совсем скоро, 12 июля, они отметят свой уже 61-й день рождения.

Первым белорусским «байком» стал Минск М1А, имевший множество «родственников» не только в СССР, но и за рубежом. «Предок» мотоцикла был разработан в 1939 году немцами. DKW RT125 оказался настолько удачным, что под разными именами аналоги этого мотоцикла выпускались в 7 странах мира, включая США, Англию и Японию.

К слову, один из старых «минскачей» в суровых условиях испытал один из ведущих знаменитого британского шоу Top Gear Ричард Хаммонд. Он проехал на нем с юга на север почти весь Вьетнам. Резюме харизматичного «автоманьяка»: «Это АК-47 среди мотоциклов – надежный, простой, легкий в ремонте. Он изготовлен специально для тех стран, где нет дорог».

Технические характеристики

(для мотоциклов с боковым прицепом указаны в скобках)

  • База мотоцикла (расстояние между осями колес): 1 450 мм
  • Дорожный просвет при полной нагрузке и нормальном давлении в шинах: 135 (125) мм
  • Габаритные размеры (без учета полуобтекателя, багажника, дуг безопасности и зеркала), мм длина: 2 170 (2 200)
  • ширина: 810 (1 700)
  • высота: 1 170 (1 300)

Масса (сухая): 160 (255) кг
Максимальная нагрузка: 170 (255) кг

  • (в т. ч, нагрузка на багажник или груз в боковом прицепе) 20 (30) кг

Максимальная скорость: 125 (95) км/ч
Тормозной путь, м:

  • Для мотоциклов с барабанным тормозом со скорости движения 30 км/ч до 0 км/ч: 6,5 (7,2)

со скорости движения 60 км/ч до 0 км/ч: 22 (25)
Для мотоциклов с дисковым тормозом

  • со скорости движения 30 км/ч до 0 км/ч: 6,0 (6,8)

со скорости движения 60 км/ч до 0 км/ч: 20 (24)
Контрольный расход топлива: для ИЖ-6.113: 5,9 (7,1) л на 100 км пути
Тип двигателя: двухтактный, двухцилиндровый

  • Диаметр цилиндра: 62 мм

Ход поршня: 57,6 мм
Степень сжатия: 9,3
Рабочий объём: 347,6 см3
Максимальная мощность двигателя, кВт (л. с.) 17,6 (24)
Смазочная система: совместно с топливом
Система зажигания: батарейная
Карбюратор: К-62Д, К-65Д, К-68Д или Jikov-2928СЕ (производства ЧССР)
Применяемое топливо: бензин с октановым числом не менее 76 (А-76, АИ-93)
Воздухоочиститель: контактно-масляный
Охлаждение: воздушное, либо жидкостное для поздних моделей
Передача от двигателя на сцепление: двухрядной втулочной цепью
Сцепление: многодисковое в масляной ванне
Коробка передач: четырехступенчатая

  • Переключение передач: ножным рычагом с полуавтоматическим и ручным выжимом сцепления

Передача на заднее колесо: цепью однорядной приводной роликовой
Передаточное отношение главной передачи: для ИЖ-6.113: 2,21 (2,63)
Передаточные отношения коробки передач:

  • I передача: 3,17

II передача: 1,81
III передача: 1,26
IV передача: 1,0
Рама: трубчатая, сварная, одинарная
Подвеска переднего колес: а телескопического типа с пружинно-гидравлическими амортизаторами с пневматическим регулированием (ход 200 мм) или без пневморегулирования (ход 160 мм)
Подвеска заднего колеса: рычажная с пружинно-гидравлическими амортизаторами (ход 85 мм)
Размер шин:

  • Стандарт 3,50×18″ (90-459)

Переднее с колесо на мотоциклах 6.113-015-01, 6.113-025-01, 6.113Л-015-01, 3,25×19″ (82-484)
Запасное колесо: для 6.114Т, 3,75×18″ (90-459)
Тормоза:

  • задний: однокулачковый барабанного типа с тяговым механическим приводом

передний: однодисковый однопоршневой с гидравлическим приводом или двухкулачковый барабанного типа с тросовым механическим приводом
колеса бокового прицепа: однокулачковый барабанного типа с механическим приводом

Главные достоинства

Мотоциклы ИЖ Юпитер -5 по своей конструкции были довольно просты, не требовали больших затрат на обслуживание. Сегодня много желающих критиковать эту технику без оглядки на времена, но модель пользовалась огромным спросом у населения. Не забыта она и сейчас. На вторичном рынке только, на сайтах Авито, ежедневно предлагается к продаже более 2000 единиц техники. Главными причинами популярности являются:

  • Ремонтопригодность и простота конструкции.
  • Наличие полуавтоматического сцепления.
  • Плавность хода, комфортность передвижения.
  • Возможность эксплуатации с боковым прицепом и без него.
  • Хорошая динамика машины без бокового прицепа.
  • Прочная сварная трубчатая рама.
  • Надёжная и простая коробка передач.
  • Мощный генератор переменного тока, хороший свет.
  • Уверенный запуск мотора в любых погодных условиях.

Это далеко не исчерпывающий перечень выдающихся качеств машины.

Мотоцикл имеет наивысший уровень ремонтопригодности. Дефицит запасных частей того времени сменился их изобилием в наши дни. Любые комплектующие можно приобрести через Интернет магазины или на рынках по доступным ценам. При наличии небольшого набора инструмента простейший по конструкции мотоцикл запросто можно перебрать в дорожных условиях. Замена деталей цилиндро-поршневой группы без проблем производится прямо в поле. Более сложный ремонт, связанный со снятием и полной разборкой двигателя, возможен в гаражных условиях без привлечения крупных специалистов или специнструмента.

Мотоцикл оборудован сцеплением полуавтоматического типа, что сильно облегчает труд водителя. Переключение передач возможно без выжима рычага сцепления на руле. Механизм отключения сцепления срабатывает автоматически при нажатии на лапку переключения скоростей. Перед тем как надавить на лапку желательно сбросить газ – переключение произойдёт плавно, без рывка трансмиссии. Такой системы больше не имеет ни один другой отечественный мотоцикл.

Машина отличается плавностью хода в одиночном режиме и с боковым прицепом. Езда на исправном мотоцикле доставляет удовольствие. Посадка водителя удобна и эргономична. Пассажир в боковом прицепе чувствует себя комфортно, закрыт от потока встречного воздуха и пыли высоким прозрачным пластиковым рефлектором, мягким прочным тентом из кожзаменителя. Колесо прицепа имеет пружинно-гидравлический амортизатор, эффективно гасящий неровности дорожных покрытий.

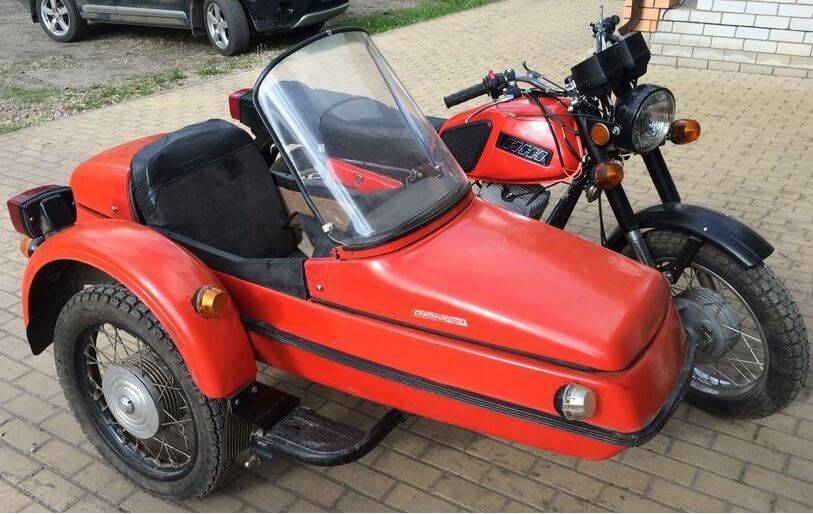

Мотоцикл с индексом Иж Юпитер-5К-01 может эксплуатироваться с боковым прицепом или без него. Эксплуатация мотоцикла с прицепом возможна только при наличии в техническом паспорте соответствующей отметки при регистрации в ГИБДД. При установке прицепа меняется передаточное отношение главной передачи путём установки ведущей звёздочки меньшего диаметра на 16 зубьев. При этом значительно увеличивается сила тяги двигателя за счет возрастания количества оборотов коленчатого вала. На одиночный мотоцикл устанавливается ведущая звёздочка на 19 зубьев, увеличивая скоростные возможности мотоцикла.

Без бокового прицепа машина обладает хорошими динамическими возможностями. Двухцилиндровый двигатель быстро набирает обороты, способен разогнать машину со стоянки до 100 км/час за 12 сек. Этот показатель на 0,5-1,0 сек лучше, чем у самого продвинутого на то время автомобиля ВАЗ-2109 или популярного импортного мотоцикла Ява-350.

Мотоцикл собран на прочной раме трубчатой конструкции, повредить которую при правильной эксплуатации просто невозможно. Боковой прицеп имеет свою, не менее прочную раму, выполненную из стальных толстостенных труб.

Коробка передач собрана в одном корпусе с двигателем и имеет свой картерный отсек. Узел мощный, надёжный, всегда работающий без проблем на протяжении всего срока службы мотоцикла. На боковой крышке механизма сцепления с приводом имеется смотровой лючок для проверки уровня масла в картере сцепления и КПП.

Электрооборудование работает от мощного современного генератора переменного тока на 12 В. Переменный ток преобразуется в постоянный диодным мостиком. Все застаревшие проблемы, связанные с эксплуатацией 6-ти вольтовых генераторов постоянного тока, устанавливаемых на прежних машинах, устранены. Система электрооборудования стала на порядок надёжной. В фаре установлена галогенная оптика, дающая достаточно мощный поток света.

Двигатель безотказно запускается в любое время года за счет установки системы аварийного запуска, поддерживающей пуск со слабо заряженным аккумулятором.

Двигатели мотоциклов ИЖ

£ вÑÐµÑ ÑеÑийнÑÑ Ð¼Ð¾ÑоÑиклов они бÑли двÑÑÑакÑнÑми, ÑÑо заÑÑавлÑло владелÑÑев заливаÑÑ Ð² бензобак не ÑиÑÑÑй бензин, а ÑмеÑаннÑй Ñ Ð¼Ð°Ñлом. ÐÑоÑоÑÐ¸Ð¿Ñ Ñ 4-ÑакÑнÑми моÑоÑами в ÑеÑийное пÑоизводÑÑво запÑÑÐµÐ½Ñ Ñак и не бÑли, а ÑпоÑÑÐ¸Ð²Ð½Ð°Ñ Ð¼Ð¾ÑоÑеÑника, вÑпÑÑкавÑаÑÑÑ Ð¾Ð³ÑаниÑеннÑм ÑиÑажом, ÑÑÑ Ð½Ðµ ÑÑиÑаеÑÑÑ.

Ð Ñелом моÑоÑÑ ÐÐей ÑÑиÑаÑÑÑÑ Ð½ÐµÐ¿ÑиÑоÑливÑми, но из-за ÑÑÑаÑевÑей конÑÑÑÑкÑии Ð¸Ñ ÑеÑÑÑÑ Ð½ÐµÐ²ÐµÐ»Ð¸Ðº, оÑобенно Ñ Ð¿ÐµÑвÑÑ Ð¿Ð¾ÐºÐ¾Ð»ÐµÐ½Ð¸Ð¹. Ðо благодаÑÑ Ð¿ÑоÑÑоÑе двигаÑелей Ð¸Ñ ÑÐµÐ¼Ð¾Ð½Ñ Ð¿Ð¾ Ñилам даже новиÑкÑ, поÑÑÐ¾Ð¼Ñ Ð² ÑелÑÑкой меÑÑноÑÑи и оÑдалÑннÑÑ ÑÐµÐ³Ð¸Ð¾Ð½Ð°Ñ ÐÐи до ÑÐ¸Ñ Ð¿Ð¾Ñ Ð¿Ð¾Ð»ÑзÑÑÑÑÑ ÑпÑоÑом, неÑмоÑÑÑ Ð½Ð° Ñо, ÑÑо Ð¸Ñ Ð¿Ð¾ÑÑепенно вÑÑеÑнÑÑÑ ÐºÐ¸ÑайÑкие моÑопÑоизводиÑели.

Диагностика и ремонт двигателя

Найти причину поломки порой невозможно после одного визуального осмотра. В некоторых случаях необходима полная разборка двигателя ИЖ Юпитер 5. Но если вы выяснили причину, то можете самостоятельно быстро решить проблему. Вот примеры основных неисправностей и рекомендации по ремонту:

  1. Если у вас проворачивается кикстартер на коленчатом валу, необходимо:
    • Сильнее затянуть крепления, а при сильных повреждениях заменить вал и рычаг кикстартера. Обычно такое происходит после того, как была произведена форсировка двигателя ИЖ Юпитер 5.
    • При неправильном подборе масла, особенно если залито очень вязкое зимой, необходимо подобрать более правильный температурный режим.
    • Если ослабла пружина пускового механизма, необходимо произвести ее замену.
    • В случае, когда в карбюратор не попадает горючее, следует произвести его чистку в растворителе, а также продуть каналы и шланг подачи топлива воздухом под давлением.
    • При отсутствии искры в камере сгорания замените свечу или произведите ее отчистку.
    • Когда заедает дроссельная заслонка, необходимо отрегулировать ее привод и произвести чистку карбюратора.
  2. Если двигатель работает неустойчиво или запускается не с первого раза, стоит проверить:
    • Систему подачи топлива. Возможно, топливная смесь перенасыщена воздухом. Решением такой проблемы станет замена воздушных фильтров и установка новых прокладок.
    • Исправен ли конденсатор. Если между контактами происходит сильное искрение, конденсатор подлежит замене.
    • Сильный износ или обгорание свечи. В большинстве случаем именно свечи являются причиной плохого запуска и неровной работы мотора.

Это основные проблемы, которые могут встретиться при эксплуатации. Как разобрать двигатель ИЖ Юпитер 5 подробно написано в книге технического обслуживания, выданной при покупке. Все изложенное в ней написано понятным текстом, со схемами и детальным руководством.

Не только ремонт советского агрегата под силу любому владельцу.

Существует много вопросов о том, как собрать двигатель ИЖ Юпитер 5 самостоятельно, производя его доработку. Например, установка более надежного карбюратора или более стильного и громкого глушителя производится достаточно быстро без значительных финансовых вложений.

Тюнинг двигателя ИЖ Юпитер своими руками возможен, если вы располагаете достаточным количеством времени и обладаете энтузиазмом. Достаточно лишь проявить упорство.

Мотоцикл имеет выгодное соотношение стоимости, качества сборки и требованиям к обслуживанию. Идеальный вариант для людей с небольшим бюджетом, и тех, кто хочет получить универсальную технику. Однако частые поломки будут отнимать много времени. К этому стоит быть готовым, поскольку некоторым байкам может быть 40-50 лет.

Источник

Недописанная история

Несмотря на перечисленные недостатки, жители глубинки проявляли к специфической технике определённый интерес. Ввиду специфического дизайна техники, любимым занятием многих владельцев стал тюнинг. Это дало повод специалистам ТМЗ разработать несколько дополнительных модификаций, среди которых была даже выпущенная малой серией Тула ТМЗ-5.971 – трицикл.

Предполагалось, что трёхколёсная модель станет альтернативой популярному мотороллеру ТГА 200 Муравей. Сколько было выпущено таких машин точно неизвестно.Распад СССР и возникшие, как следствие, проблемы в экономике, не могли не сказаться на работе ТМЗ.

В стремлении выжить предприятия оборонного комплекса, к которым относился и Тульский машиностроительный завод, предпринимали порой даже рискованные шаги. Была сделана очередная попытка усовершенствовать мотоцикл Тула и продвинуть модель на европейский рынок.

Но вскоре выяснилось, что по стандартам ЕЭК байк со столь значительно смещённым в сторону центром тяжести не может быть допущен к эксплуатации. Идея умерла. Окончательно выпуск модели был прекращён в 1996 году.

Как сделать водяное охлаждение на Иж планета 5? | Автор темы: Bryda

Тюнинг (Baha) Для тех кто хочет ставить цилиндр от пускача на планету. Кратко написал про 2 вида цилиндров. Многие говорят что цилиндр этот г и мотор будет тяговый, но не будет верхов. Частично правы. Но у нас есть 2 вида цилиндров пускача: 1. Пд 10 цилиндр (продувочные окна как у иж 350 и иж 49 там, а выпуск впуск-можем мы довести, т.к мяса хватит) в нём 9 л.с.

2. П 350 ( продувочные окна как у п 4) максимальные обороты 4000. и мощность ан мембранном карбе и без путного глушителя 13, 5 л.с. И эти пускачёвские л.с получены без резонатора, и на мембранном карбюраторе( который нужен чтоб не тратить топливо почти, и чтоб двс работал и тянул на низах). Т.е сменив на карб планеты мы уже повысим мощность значительно на 3-5 л.с примерно. т.к сток обороты повысятся в 1, 5 раза примерно из за большего диффузора (у пускача вроде 14 мм вообще карб диффузором). Ну и ставим глушитель с резонатором заводским от п 5. И мы получаем в первом при использование пд 10 цилиндра чуть слабее стоковой п 5 мотор, но мощней иж 49 явно (т.е мот будет крутиться послабей, но тянуть на низах. будет лучше). Ну а при использование п 350 пускачёвского цилиндра, мы получим такую же характеристику двс как у п 5 и п 4. Т.е сами выбираем что вам предпочтительней Часто слышим что на пускачёвсвком цилиндре у некоторых те же ттх остались, а у некоторых верха срезались, но прибавилась тяга на низах. Виной тому то что, цилиндры от пускачей п 350 и пд 10 идентичны с виду. Но у п 350 алюминиевая головка цилиндра, и окна продувочные другие (т.е п 350 имеет 13, 5 лс, против 9 л.с пд 10). Поэтому многие обобщают так. Цилиндра те разные- сравните сами автор https://vk.com/turbomoto92

Nikolka (Punyabharita) как визуально отличить цилиндр П-10 и П 350?

Конструируем кроссовый мотоцикл на базе Иж Планета 4

Идея создания кроссового мотоцикла появилась давно, просто купить хороший японский мотоцикл неинтересно, да и очень дорого, поэтому как донора было решено использовать мотоцикл отечественного производства. Выбор стоял между Иж Планета и Иж Юпитер. Тяжёлые мотоциклы типа Урал и Днепр сразу были отброшены. Позже выбор пал на Иж Планета, так как одноцилиндровый двигатель сего агрегата выдаёт хороший крутящий момент на низких оборотах. Да и запчасти, почти все, можно найти в магазинах.

Вот этот мотоцикл был куплен как основа проекта. На базе его рамы и начались все последующие работы. Состояние всех агрегатов не впечатляло, поэтому мотоцикл был полностью разобран.

Разборка. Разборка заняла всего вечер, так как разбирать было почти нечего. С мотоцикла было снято всё навесное. Дальше дело дошло до шасси и двигателя.

Предстал перед нами во всей красе.

Работа с двигателем.

Мотор был полностью разобран, весь промыт. Были заменены все сальники в двигателе. Так же все подшипники были подобраны от японских собратьев, отечественные остались только роликовые подшипники коленчатого вала.

Куплена новая поршневая советского производства (не малых трудов стоило найти такую редкость). Шестерённая пара первой передачи была поставлена от Иж Планета 2,так как обладает большим передаточным отношением, для получения большего момента. По этой же причине была поставлена ведущая звезда с количеством зубов 16.Это самое малое количество из выпускаемого ряда. Так же была поставлена новая цепь, новые кольца сцепления и корзина сцепления с двухрядной цепью. Двигатель был собран ,и все болтовые отверстия замазаны герметиком,дабы исключить подтекания масла (отечественные двигатели любят закапать маслом асфальт). Так же были усилены задние крепления двигателя к раме, путём наваривания пластин на основные крепления.

Жидкостное охлаждение.

На мотоцикл было решено поставить жидкостное охлаждение, потому что он будет использоваться для кросса и часто придётся работать на максимальных оборотах. Воздушное охлаждение неплохо выполняет свою роль если мотоцикл используется с люлькой, и в нормальном темпе езды. Здесь этот вариант не подходил. В интернете была найдена статься по установке цилиндра на Иж Планета от Пускового Двигателя ПД10.По историческим данным он был разработан на базе планетовского двигателя, поэтому по креплениям полностью совпадает. Оставалось только решить проблему разности мощностей этих двигателей. Она была решена установкой Карбюратора от Иж Планета К68И. И расточкой впускных и выпускных каналов, а так же продувочных окон.

Здесь вы видите развёртку совмещения цилиндра Иж Планета и цилиндра от ПД10. Зелёным указан тот слой металла, который нужно удалить. После доработки цилиндр ставится на двигатель,он будет работать в паре с радиатором печи от Ваз 2105. Будет установлена электрическая помпа для дополнительного отопления от автомобиля Газель, ей будет управлять датчик температуры от ВАЗ 2108/09 через реле.Расширительный бочок будет подобран по объёму требуемой жидкости.

Оставшиеся доработки:

Рама была зачищена, загрунтована и покрашена в чёрный (ну так захотелось). Задняя часть была переварена, для уменьшения веса и увеличения дорожного просвета.

Боковые накладки для аккумулятора и инструмента были удалены. Была перебрана передняя вилка. но позже была приобретена вилка от Иж Планета Спорт, будет установлена она. Так же от Планеты Спорт будет установлено переднее колесо большего радиуса. Обе резины поставлены грязевые, задняя R18 Чешского производства BARUM ,Передняя R19 Отечественного производства. Глушитель будет изготавливаться в ручную, из-за невозможности установки штатного и его малой эффективности. Переднее и заднее крылья будут установлены от мотоцикла Kawasaki TTR250.

Сейчас работа над мотоциклом немного приостановилась, но в ближайшее время будет продолжена. К весне мотоцикл выедет с гаража своим ходом.

Спасибо всем за внимание. Если кому интересно, расскажу более подробно, что и как делал

Если кому интересно, расскажу более подробно, что и как делал.

Восход. Самый деревенский.


Мотоциклы «Восход» начали производить в городе Ковров, Владимирской области, в 1957 году. Это были очень неприхотливые одноцилиндровые мотоциклы (двигатель объемом 173,7 см3). Завод имени Дягтерёва постоянно усовершенствовал эту модель, выпуская на рынок вслед «Восходом» его модернизированные версии «Восход-2», «Восход-3, «Восход-3М». Последним мотоциклом «Восход» стала модель «3М-01» с двигателем мощностью 15 л.с.

Из-за своей надежности, мотоциклы «Восход» стали настоящими тружениками в тысячах советских деревень. Даже сейчас там без проблем можно найти мотоцикл «Восход» в неплохом состоянии.
