Износ посадочного места коренных подшипников скутера – как это происходит

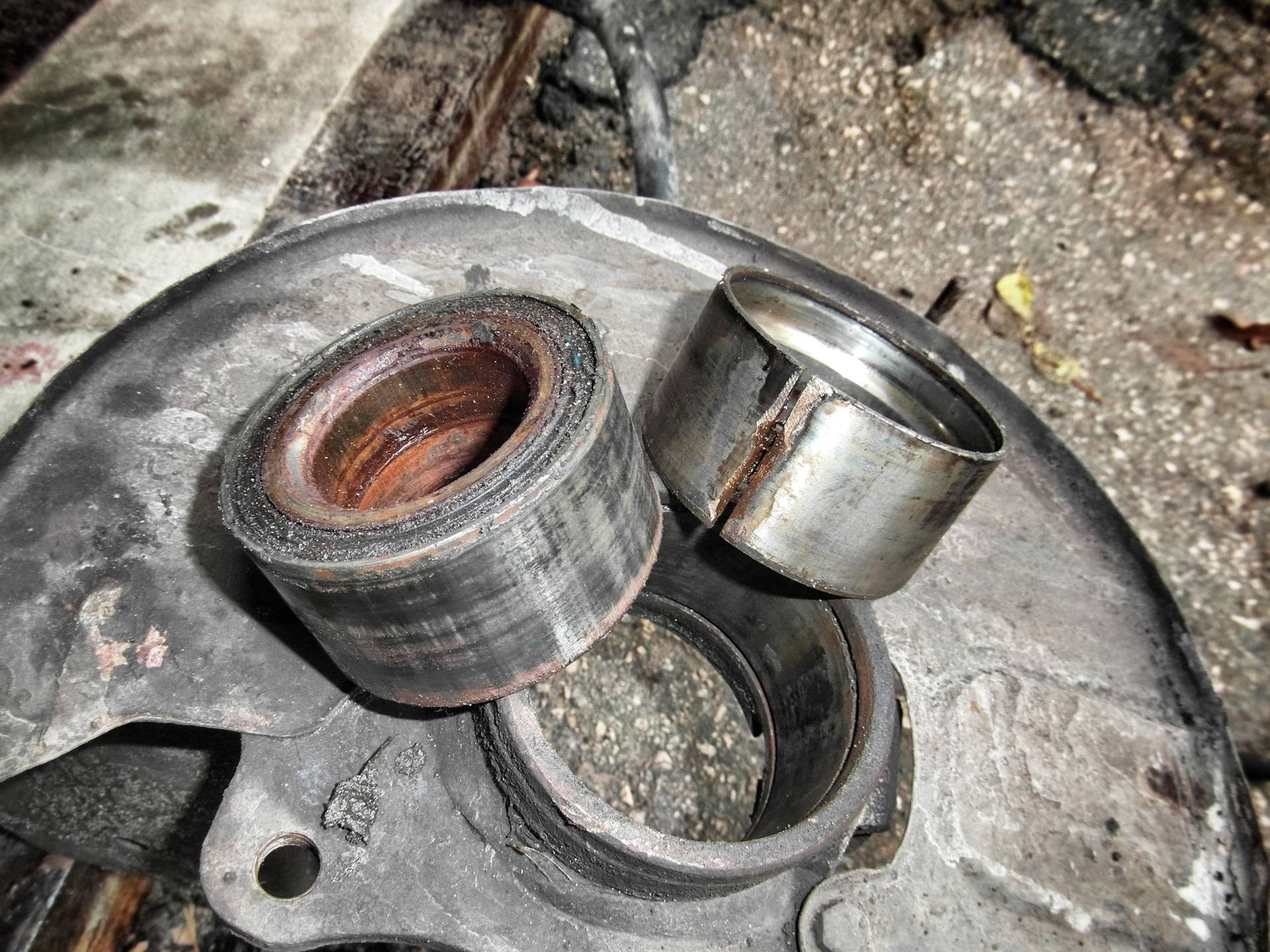

Виды механического изнашивания

Металлические поверхности имеют свой микрорельеф. И при взаимодействии он становится более ярко выраженным. Начинается притирание одной части к другой со стиранием верхнего слоя и появлением микротрещин, небольших углублений. Вместе с этим начинают происходить вторичные процессы – химические, физические. Рассмотрим какие:

• Схватывание первого типа. Актуален для повреждений подшипников скольжения и качения. Проявляется следующим образом – на более прочном металле образуются налипания, а на менее твердом – трещины. Изменяется площадь контакта, что приводит к стойким деформациям. При этом давление уменьшается. Случится это может при: —низкой скорости взаимоконтактрующих агрегатов из металлических сплавов; —высоком давлении; —отсутствии смазывающей жидкости; невысокой температуры прогрева верхнего слоя – не более ста градусов.
• Окисление. Происходит в случаях, когда не хватает смазки. Тогда на поверхностях образуется слой окислов. Это характерно только для очень прочных сплавов и при увеличении интервала скоростей. Так как определить окислительный износ ступичного подшипника невозможно без его разбора, то признаки будут заметны при вскрытии обоймы. Со внутренней стороны на глянце появляются матовые полосы. Они состоят из частиц окисла. Это наиболее благоприятный вариант изнашивания, потому что он постепенный.
• Схватывание второго типа. Похож на первый вариант, но возникает при очень высоких температурах и проявляется как равномерные борозды на менее твердом металле. Они начинают заедать при движении, что приводит к полнейшему разрушению. Осповидный износ. Возникает по причине чрезмерных нагрузок – более, чем они предполагаются изготовителем. Предел выносливости нарушен, в результате появляются трещины на поверхности. Площадь контакта становится меньше, она бывает дискретной, что полностью меняет характер взаимодействия. Углубления в виде оспинок появляются в среднем на момент 5-7 лет после начала использования.
• Абразивный. Характерен для движения скольжения. Поверхностные слои начинают деформироваться за счет воздействия мелких посторонних частиц. Заметить это можно по прямым линиям. Полосы располагаются вдоль движения вращающихся элементов. При прохождении электрического тока. Напряжение может привести к образованию на поверхности рисунка. Узор может состоять из точек или параллельно расположенных черточек.
• Коррозия. Если деталь эксплуатируется в условиях повышенной влажности, а защитные кожухи не предотвращают проникновение влаги, то на старом металле может появиться ржавчина. Сначала она затронет только верхний слой, позже – более глубокие структуры. Коррозийные очаги могут быть как местными, так и сплошными.

Любое из этих механических повреждений может привести к первым признакам, симптомам износа ступичного подшипника переднего колеса. Для проверки вам следует обратиться в проверенный автосервис. Только в профессиональных условиях смогут аккуратно изъять узел и осмотреть его, чтобы определить, что воздействует на него.

Важные особенности

Обычно просто установить коленвал в блок обратно не получается, для этого нужно

знать несколько хитростей. Подшипники должны ставиться с большим трудом, и чтобы упростить работу, место посадки разогревают строительным феном. Температурное расширение поможет завершить работу намного быстрее. Когда коленвал поставлен в первую часть блока, место соединения предварительно обрабатывают герметиком. Тем же образом нагревается место второго подшипника, после чего соединяются половинки блока. Обе части должны быть приближены ровно, без отклонений и лишних перекосов.

Любой ремонт с разбором двигателя сравним с хирургическим вмешательством, поэтому все работы проводятся крайне аккуратно. Перед работой мотор промывается, с него сливается масло. Все операции по ремонту должны проводиться исключительно на чистом верстаке. Самостоятельный разбор скутера в первый раз лучше проводить под руководством более опытного мастера, это позволит избежать неприятных ошибок.

Подготовительные работы

Поскольку опорный подшипник коленвала находится внутри двигателя, то для его извлечения необходимо снять сам двигатель. Этого можно не делать, но тогда процедура замены сильно усложнится, да и потребует больше усилий. Кроме того, один подшипник чаще всего не меняют. Обычно это является частью работ по капитальному ремонту двигателя авто или демонтажа коробки передач и сцепления для ремонта или замены.

Что необходимо сделать перед заменой повреждённой детали:

1. Загнать автомобиль на смотровую яму или эстакаду. Для безопасности работ установить специальные противооткатные упоры.
2. Открыть капот и отсоединить аккумуляторную клемму со знаком «минус».
3. В салоне машины отсоединить рычаг переключения скоростей, надавив на него и просунув во втулку отвёртку. Сдвигая отвёртку вниз, нужно одновременно вытащить рукоятку. После этого необходимо извлечь стержень втулки – это можно сделать, разжав её двумя отвёртками.
4. Снять крышку, которая находится вокруг рычага переключения передач. Она прикручена саморезами, так что сделать это не составит труда.
5. На самой коробке передач отсоединить клеммы фонарей заднего хода и трос привода спидометра.
6. После этого отсоединить стартёр и немного передвинуть его вперёд. Затем снять привод сцепления.
7. Чтобы вывести из зацепления кардан, нужно открутить от него муфту, которая находится со стороны коробки передач.
8. Далее, необходимо открутить болты крепления коробки передач к двигателю, придерживая саму коробку. С этим можно справиться только вдвоём.
9. Отвести назад коробку и вытащить первичный вал. Снять коробку, отсоединить крепление корзины сцепления и вытащить её вместе с диском.
10. В последнюю очередь извлекается маховик двигателя, после чего станет виден нужный узел.

Разборка подвесного подшипника и ремонт

Прежде чем приступить к собственно ремонтным работам, в автосервисе произведут детальную диагностику. Необходимо проверить узел, исправность комплекта на опору. Если с ним есть проблемы, появятся люфт или подклинивания в шарнирах равных угловых скоростей, а также в крестовине или зубчатых (шлицевых) соединениях, в таком случае, замена запчасти будет напрасной, поскольку все это разрушит ее за несколько дней.

СПРАВКА: Процесс ремонта сильно зависит от того, производится он на отечественном автомобиле или же иномарке, поскольку во втором случае подшипник идет исключительно с валом в сборе.

Когда диагностика подтверждает неисправность подвесного подшипника, мастера проводят ремонт. Он предполагает такой алгоритм действий:

• на вал наносят метки, чтобы можно было произвести обратный сбор правильно;
• демонтируют комплект под опору;
• выпрессовывают изношенную деталь;
• в комплекте проверяют люфты;
• с помощью микрометра проверяют изношенность посадочного опорного места;
• механизм собирают в обратной последовательности по меткам;
• устанавливают пыльники, а также собственно подшипник на вал;
• проводят тестовую проверку.

Примечательно, что новую запчасть перед установкой обязательно вскрывают, чтобы проверить на смазку. Если ее недостаточно или она отсутствует вовсе, добавляют спецсостав для передач высоких оборотов.

Признаки неисправности подвесного подшипника ВАЗ 2107 и как проверить карданный вал своими руками

Первые признаки неисправности и износа подвесного подшипника ВАЗ 2107 (ПП) — это вибрация и стук кардана в начале движения автомобиля. После разгона авто, стук постепенно исчезает, переходя в вибрацию с шумом. Если с балансировкой оси ранее не возникало проблем, а стуки внезапно появились, то сразу необходимо сделать диагностику ПП.

Читать дальше: Самый надежный японский автомобиль для россии

Диагностирование выполняется в следующем порядке:

1. Установите авто на эстакаду, подъёмник или яму; 2. Под автомобилем найдите кардан;

3. Проверьте люфт ПП, перемещая деталь руками в осевом направлении — свободный ход не допускается; 4. Покрутите кардан и послушайте, как работает подшипник — вибрация, перекаты, скрежет, стук не допускаются; 5. Осмотрите корпус изделия, в том числе герметичность уплотнений подшипника — вытекание смазки не допускается; 6. Убедитесь, что крепление подвесного подшипника с кронштейном не ослаблено; 7. В представленных видео показано, как гудит подвесной подшипник ВАЗ 2101-2107 (инжектор), а так же как определить неисправность промежуточной опоры.

Видео: «Как гудит подвесной подшипник»

Видео: «Как проверить опору кардана»

Как демонтировать колесо, не снимая глушитель

Если на скутере пробито колесо, его можно заменить, не снимая глушитель. Обычно он закреплен на двигателе 4 болтами. Выхлопная система некоторых моделей мопедов китайского производства состоит из нескольких частей, которые соединены крепежами. Их можно демонтировать по одной детали, что упрощает замену шины. Данной рекомендацией можно воспользоваться, если нет времени или возможности провести полную процедуру по правилам. В том случае, когда глушитель выполнен в виде цельного блока, единственный вариант — отогнуть его в сторону. Так можно сделать при экстренной замене пробитого колеса.

Вам это будет интересно О шинах Вестлайк (Westlake)

Если глушитель состоит из нескольких отделений, следует снять те детали, которые мешают. Это могут быть боковые крепления, колено и пластик. Существуют вариации конструкций, когда достаточно отодвинуть ослабленный патрубок к цилиндру через прокладку. Далее откручивают крепления по бокам и убирают, чтобы ничего лишнее не мешалось.

Важно!

Перед установкой всех деталей обратно следует проконтролировать состояние прокладки. Если она сжалась и потрескалась, требуется замена.

Ход ремонтных работ

Ремонтные работы зависят от технических условий, манипуляции по восстановлению качественной эксплуатации которых проводится следующим образом:

• Опорно-поворотный подшипник подвергается регулировке или замене, если наблюдается появление стуков при раскачивании колеса.
• Резинка шарниров сайлентблоков заменяется.
• Опорно-поворотный подшипник смазывается, а сальник заменяется. Шаровые опоры характеризуются пластмассовыми вкладышами и наполняются смазкой. Если замер уровня показал значение большее 11 мм, замена шаровой опоры обязательна.
• Обновление амортизаторов. Свидетельством исправных амортизаторов является возвращение кузова авто в исходное положение при резком надавливании сверху вниз на крыло. Его замена требуется, если возвращение вверх на исходное положение реализуется исключительно с помощью пружин. Неисправность одного агрегата подразумевает парную замену. Подобная замена актуальна и для механического типа, и для потерь масла.
• Передние пружины подвергаются замене, если не выполняют функцию проседания, имеют различные механические повреждения. Им также характерна парная замена.

Амортизатор ВАЗ 2107

Восстановление посадочного места подшипника

Чрезмерные нагрузки и длительное использование электродвигателя приводят к нарушению плотности посадочного места подшипника. Во время эксплуатации появляются чрезмерная вибрация и стуки. Все это приводит к разрушению конструктивных элементов оборудования.

При выполнении ремонтных работ, при необходимости осуществляется восстановление посадочного места подшипников вала. Для осуществления данного процесса, следует добраться до подшипниковых щитов и крышек.

Особенности ремонта посадочного места подшипника

Восстановление посадочного места поможет сохранить детали и конструктивные элементы двигателя в исправном состоянии и избежать их замены. Как правило, электродвигатель перестает нормально функционировать именно из-за посадочного места. Однако выполнить ремонт не всегда просто.

Во время проведения любых ремонтных работ осуществляется осмотр всех основных узлов двигателя. К ним относятся подшипники вращения, к которым присоединен вал, а также посадочные места.

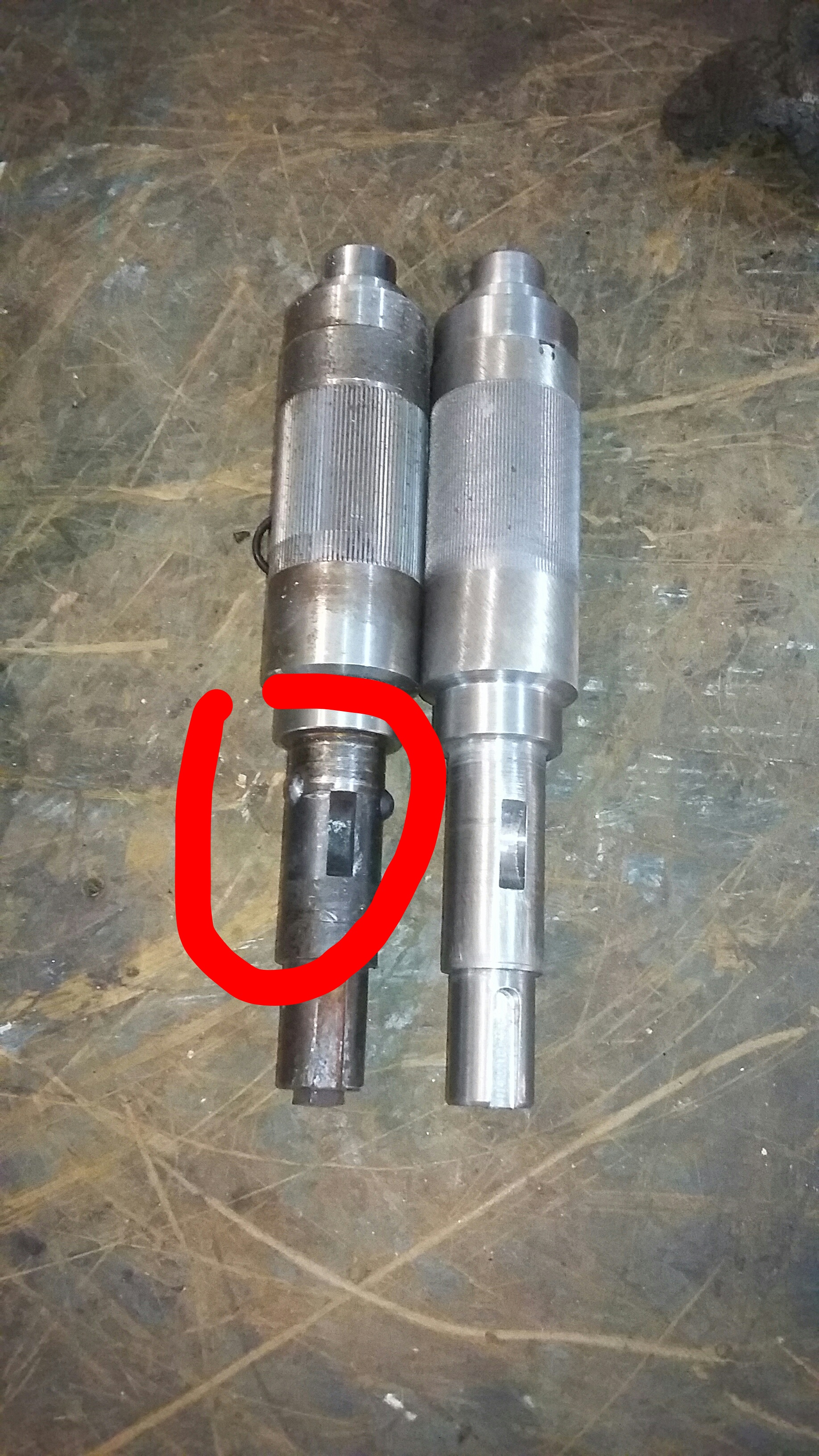

Восстановление посадочного места вала подшипника

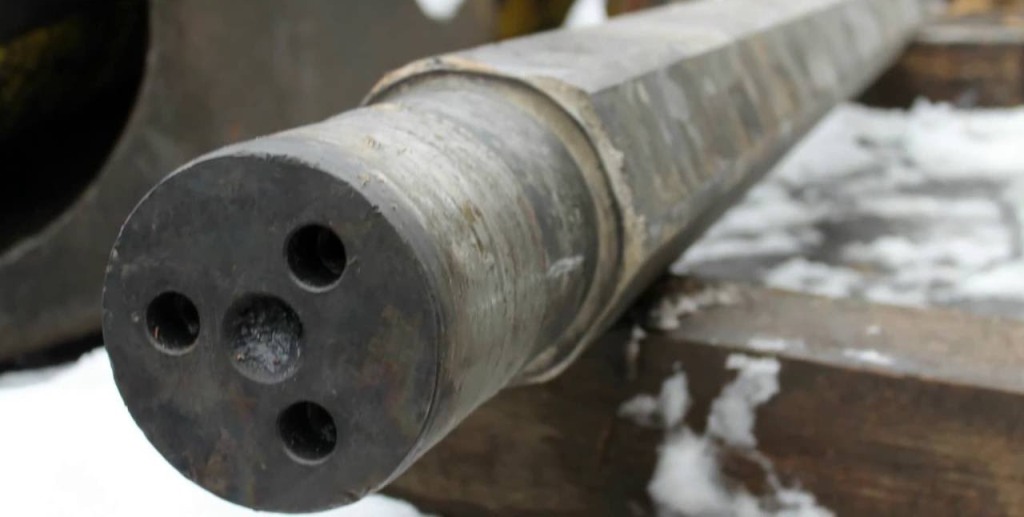

Еще дин вид ремонта – восстановление посадочного места вала. Он необходим, когда в при визуальном осмотре были обнаружены следы поворотов. Вал должен надежно закрепляться в обойме подшипника. В процессе производства электродвигателя, вал устанавливается при помощи огромных усилий.

Если данное условие не выполняется, происходит перегрев вала , что приводит к постепенному износу обоймы. Поэтому необходимо выполнять регулярный ремонт посадочного места для долговечность всех конструктивных элементов.

Методы восстановления посадочного места подшипника

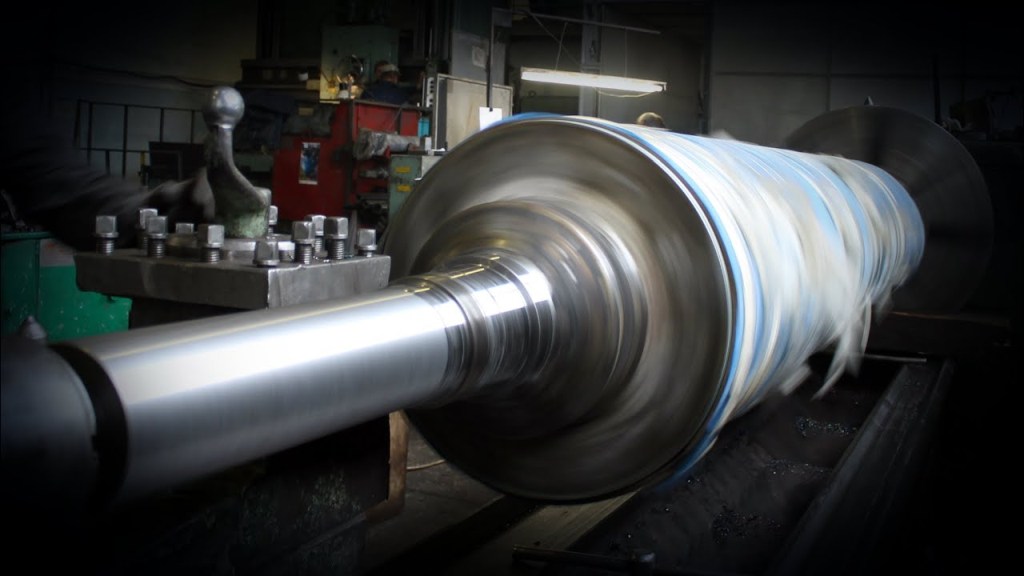

При значительном износе посадочного места или вала подшипника применяют способ наплавки металлом. Перед этим мастер проводит дополнительную механическую обработку поверхности для получения необходимого посадочного места.

Еще один действенный метод – восстановление посадочных мест с помощью полимерных материалов. Для начала готовится специальный раствор на основе полиэфирных смол. Полученная смесь, по своему составу, превосходит различные эпоксидные вещества. Материал застывает за короткий промежуток времени, образуя прочное и надежное соединение. Такое соединение выдерживает высокие температуры и хорошо поддается механической обработке.

Преимущества восстановления посадочного места подшипника

Существует множество технологий, которые применяются для восстановления посадочного места подшипника. Именно это помогает поддерживать работоспособность двигателя, не затрачивая значительного количества денежных средств.

Проверка подшипника

Учитывая, что на него приходится значительна часть нагрузки на автомобиль, я всегда с особой тщательностью слежу за его состоянием

Важно не пропустить первые признаки повреждения. Почему это имеет большое значение? Хотя бы из-за того, что неисправность подшипника приводит к нарушению в механизме развала-схождения

Что, как известно, влияет на безопасность вождения, способствует более быстрому износу .

Я заметил нехарактерный металлический звук, проезжая «лежащего полицейского». Стук был не постоянный, время от времени исчезал, но потом вновь возобновлялся. В холодное время года характерный стук более отчетлив. Собственно, по своему опыту знаю, что проверять состояние стоит после каждых 20 тысяч километров пробега автомобиля. Проверка никогда не вызывала у меня затруднений – ее процесс достаточно прост.

Берусь за опорник рукой и качаю слегка машину. Если слышится нехарактерный стук – деталь пришла в неисправность, ее стоит заменить. В случае, когда Вы не уверены в поломке, можно снять защитные колпаки и пальцами прижать верхнюю деталь штока передней стойки, при этом за крыло, качая автомобиль.

Вот при этих действиях, если подшипник изношен, будет слышен отчетливый стук и ощущаться люфт. Если есть кого попросить о помощи, то этого человека можно посадить на руль и попросить положить руки на виток передней пружины и повернуть рулевое колесо. В случае износа, послышится щелчок и будет ощутима отдача в ладонь. Тех, кто до последнего не замечает стук, не проверяет исправность опоры, будет ожидать неприятный сюрприз. Ее поломка в таком случае обойдется в кругленькую сумму, ведь к всему прочему еще придется менять капот (его пробьет стойка).

Определение неисправности подшипника

Убедиться в необходимости замены ступичного подшипника на ВАЗ 2107 помогут некоторые рекомендации: Простейший способ выяснить необходимость замены ступичного устройства – это взяться за переднее колесо и пошатать его в разных плоскостях

Если почувствуется наличие люфта, значит пришло время более детальной диагностики и скорее всего замены подшипников

Передние колеса автомобиля следует вывесить на домкрате, при этом обязательно приняв меры предосторожности: натянуть ручник, установить башмаки и дополнительные подставки под авто

Взяться руками за верхнюю и нижнюю часть переднего колеса, после чего совершить движения Важно при этом шатать колесо, а не автомобиль в целом

Таким образом, можно точно определить – нужна ли замена рассматриваемого изделия. Еще один способ определения необходимости замены – это прислушаться к наличию гула, стука и скрежета в колесе при его вращении.

Определившись с тем, что действительно нужна замена ступичного подшипника ВАЗ 2107, необходимо приобрести новые изделия и приступить к рабочему процессу замены.

Особенности замены

В передней ступице автомобиля ВАЗ 2107 имеется пара роликовых подшипников, один из которых называется внутренним, а второй наружным. Завод изготовитель рекомендует производить замену этих изделий парно, причем на обоих передних колесах авто. Что представляет собой замена рассматриваемых деталей, узнаем далее.

Первоначально необходимо сорвать гайки крепления переднего колеса автомобиля ВАЗ 2107. После этого устанавливаем домкрат и поддомкрачивается передняя часть авто. При этом не забываем установить башмаки под колеса, а также специальный страховочный упор от падения домкрата.

1. Снятие суппорта. Поменять передний подшипник ступицы намного сложнее, нежели задний, но это реально сделать даже при отсутствии опыта. Первым делом расшплинтовываются 2 болта, которые крепят суппорт, после чего они вывинчиваются. Отсоединять тормозной шланг не обязательно, достаточно подвязать извлеченный суппорт, чтобы он не мешал дальнейшей работе.
2. Снятие наружного изделия. Извлекается колпачок при помощи отвертки, за которым расположена ступичная гайка. Гайку необходимо вывинтить, для чего потребуется воспользоваться зубилом и молотком. За гайкой располагается стопорная шайба, которую необходимо извлечь. Теперь можно вытащить наружный подшипник.
3. Снятие ступицы. Чтобы снять ступицу, необходимо потянуть ее на себя. Извлекается она вместе с тормозным диском. Чтобы после снятия отсоединить сам диск – следует отвинтить два болтика на “12”. Тормозной диск снимается с той целью, чтобы было удобнее выполнять замену, но его отсоединять необязательно.
4. Извлечение внутреннего подшипника. Используя отвертку, необходимо поддеть сальник находящийся с внутренней стороны, и прикрывающий внутренний подшипник, после чего выковырять его и вытащить разрезное дистанционное кольцо. Колечко может не стоять, поэтому ориентируемся по ситуации. После этого можно извлечь внутренний подшипник.
5. Далее старые обоймы извлекаются при помощи специального съемника или обычной стальной трубки подходящей по диаметру. Следующий этап замены подразумевает очищение внутренней части ступицы от старой смазки, после чего можно приступать к сборке.

В вашем браузере отключен JavaScript

Даже самая маленькая деталь в устройстве скутера выполняет свою, порой очень важную, функцию. Например, подшипники колеса скутера, несмотря на свой небольшой размер и простоту конструкции, фактически обеспечивают комфортное передвижение транспортного средства. Ведь вращение — основное движение в большинстве систем такого транспортного средства (колес, коленчатого вала, руля, редуктора) обеспечивают разные виды подшипников:

• конические;
• радиальные;
• шариковые;
• роликовые;
• игольчатые.

Рассмотрим более подробно устройство подшипников колес скутеров.

Переднее колесо любой модели скутера вращается благодаря специальным колесным подшипникам, которые рассчитаны на весь срок службы данной мото техники. Смазка этого узла находится внутри закрытого контура подшипника и не подлежит замене на протяжении всего срока эксплуатации колеса.

В отличие от переднего, заднее колесо вращается с помощью подшипников вала редуктора, которые находятся в картере вариатора. Данная система смазки требует постоянного контроля, систематической замены и доливания масла.

Симптомы износа колесных подшипников и их диагностика

При износе или повреждении подшипников переднего или заднего колес управляемость скутера снижается, причем происходит это плавно и незаметно. Определить явный износ удается только при езде на значительной скорости и при выполнении маневров (обгона, поворота или разворота). Если колесо плохо слушается руля, скутер заносит или водит из стороны в сторону при нормальной (не изношенной) резине, то необходимо проверить в первую очередь исправность подшипников переднего и заднего колес.

Чтобы произвести диагностику переднего колеса нужно:

• установить скутер на центральную опору;
• приподнять перед, чтобы колесо оказалось в подвешенном виде;
• провернуть колесо несколько раз по ходу;
• покачать само колесо из стороны в сторону.

Если при таких манипуляциях колесо идет туго, слышны посторонние звуки (стук, скрежет, шум, треск), а при покачивании есть наличие люфта – наверное, повреждены подшипники.

Аналогично следует проводить и диагностику заднего колеса, однако при наличии тех же характерных симптомов заменять придется подшипники вала редуктора (для большинства моделей скутеров).

Замена подшипника переднего колеса скутера

Самая распространенная схема расположения колесных подшипников — на распорной втулке, поэтому процесс их замены будем рассматривать именно на этом примере.

Чтобы заменить оба подшипника переднего колеса нужно:

• установить скутер на основную подножку;
• приподнять переднее колесо так, чтобы оно не касалось земли;
• демонтировать переднее колесо, предварительно отсоединив от него элементы тормоза и других систем;
• обязательно нужно снять тормозной диск, так как при дальнейших манипуляциях он может быть поврежден;
• расположить колесо на столе или другой плоской поверхности;
• зафиксировать колесо так, чтобы оно не скользило по поверхности, но двигалось по кругу;
• вооружиться металлическим пробойником или просто старой отверткой и молотком;
• упереть пробойник во внутреннюю обойму втулки и нанести по нему точный резкий удар молотком;
• постукивать нужно по всему выступу втулки, при этом двигаясь по кругу;
• извлечь с обратной стороны выбитый подшипник вместе с втулкой.

Аналогично выбивается и другой подшипник, после чего необходимо промыть и прочистить внутренние поверхности колеса. После очистных процедур можно приступать к установке новых подшипников.

Для этого необходимо установить распорную втулку на свое место и запрессовать оба подшипника по очереди с помощью головки подходящего размера. При этом инструментальная головка должна воздействовать только на наружную обойму. После проведенного монтажа обязательно следует установить новый сальник ступицы, ведь от его состояния напрямую зависит длительность службы подшипника.

Колесо с новыми подшипниками можно устанавливать на скутер и проводить монтаж всех отсоединенных прежде систем. Результатом проделанной работы является то, что:

• отсутствует люфт;
• колесо отлично крутится и не «заедает»;
• отсутствует шум, стук, скрежет и другие посторонние звуки;
• в разы улучшилась управляемость скутером.

Замену подшипников переднего колеса скутера необходимо проводить примерно после каждых 15 — 18 тысяч километров пробега. Новые подшипники должны соответствовать параметрам и техническим характеристикам снятых со скутера. Лучше всего использовать оригинальные подшипники, но если таких никак не достать — можно использовать качественные аналоги. Также не стоит покупать такие детали, бывшие в употреблении или на рынке автомобильных запчастей — такие подшипники имеют очень сомнительное качество.

Что происходит?

Когда ваш новый мотоцикл был собран, его подшипники рулевой головки были покрыты хорошей свежей смазкой. Солидол или литол смазывает подшипники, действует как прокладка между опорными роликами и их дорожками качения и предотвращает коррозионное повреждение.

Со временем благодаря частым мойкам горячей водой под высоким давлением на местной мойке, смазка имеет тенденцию высыхать (или вымываться). Как только смазка исчезнет или станет бесполезной из-за старости, опорные ролики перестают вращаться и начинают тереться всухую. После этого только вопрос времени, когда подшипники износятся и заклинят.

Поскольку этот процесс обычно занимает несколько лет или более, средний шофер приспосабливается к ситуации и обычно не подозревает, что что-то не так, пока кто-то другой не сообщит ему об этом или не будет нанесен значительный ущерб. Для предотвращения преждевременного износа подшипника и сопутствующих ему неприятностей, производитель вашего транспортного средства хотел бы, чтобы вы периодически снимали, чистили и смазывали подшипники рулевой колонки. Как правило, подшипники нужно осматривать каждые два-четыре года или чаще при довольно большом пробеге.
