Как проверить регулятор напряжения скутера на исправность — теория и практика

Видео

Полезное видео для автоэлектриков.

Как работает генератор и реле напряжения.

В случае обнаружения проблем с зарядкой аккумуляторной батареи от генератора необходимо проверить реле регулятор. Данное устройство напрямую отвечает за нормальную работу и эффективность заряда АКБ. Более того, от исправности реле регулятора будет зависеть общий срок службы батареи.

Задачей реле регулятора является точное поддержание напряжения, которое вырабатывает генератор автомобиля. Другими словами, реле регулятор выполняет функцию стабилизатора напряжения. Устройство удерживает напряжение в строго заданных рамках, ограничивая возможное понижение или повышение значения. Такая регуляция происходит постоянно и никак не зависит от частоты вращения коленвала и генератора, а также от степени нагрузки, которую создают различные потребители в бортовой сети. Получается, реле регулятор осуществляет контроль за «плюсом» АКБ, подавая или прекращая подачу электричества зависимо от показателя напряжения на клемме батареи.

Читайте в этой статье

Настройка и тестирование скутера

Проверьте переключатель прерываний питания. Эта функция безопасности «прерывает» мощность двигателя, когда вы жмете на тормоз. Если ваш мотороллер не работает после регулировки тормозов, то проблема кроется именно в этом узле.

Процедуры корректировки могут варьироваться от модели скутера. Обычно вы можете ослабить натяжение регулировки тормоза, повернув регулятор тормоза, встроенный в рукоятку, в направлении рычага. Это ослабляет натяжение переключателя регулировки и безопасности. Ознакомьтесь с руководством по эксплуатации или свяжитесь с изготовителем мотора.

Если такая настройка не работает, есть простой способ проверить генератор. Отключите его от контроллера, затем попробуйте запустить скутер. Если проблема связана с переключателем, то скутер будет работать только тогда, когда переключатель рычага тормоза отключен. Убедитесь, что переключатель питания включен.

Разновидности мультиметров и принцип их устройства

Самые распространенные разновидности мультиметров – аналоговые и цифровые. Как они обустроены и работают, рассмотрим далее.

Аналоговые

Это тестеры старого образца, которые выглядят как коробки с остекленной дугообразной шкалой и подпружиненной стрелкой. Часто на шкале есть зеркальная полоска-дуга, чтобы при взгляде на стрелку можно было совместить стрелку с ее отражением. Таким образом, при замере вы смотрите точно перпендикулярно шкале, а не под углом, и вам будет труднее ошибиться. На измерительной панели нанесено много параллельных дуговых шкал для разных видов измерений:


Аналоговый мультиметр.

Одно из главных преимуществ аналогового мультиметра – невысокая цена при вполне достаточной для бытовых целей точности измерений. Тем более что в большинстве аналоговых мультиметров встроен специальный резистор для подстройки положения стрелки точно на “0”. Для регулировки используется головка резистора, похожая на шлиц винта, расположенная ниже измерительной шкалы примерно в месте крепления стрелки.

Цифровые

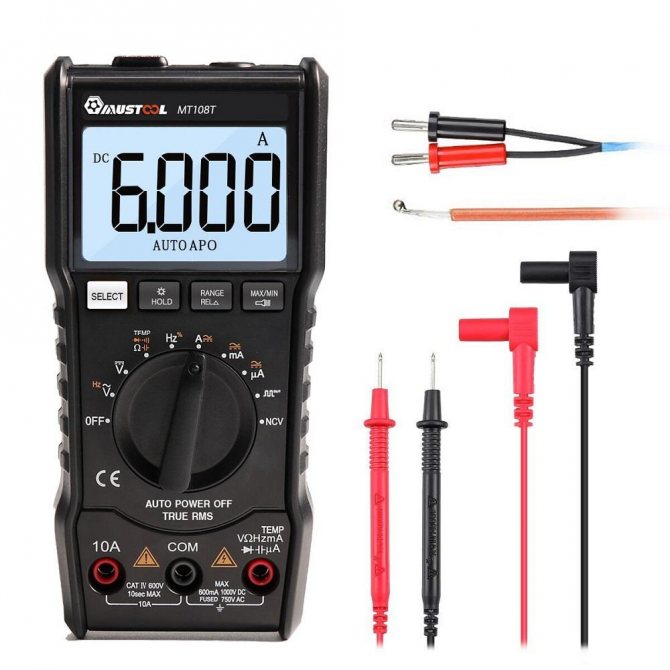

Эти мультиметры более современные и выглядят как черные продолговатые коробочки с большим жидкокристаллическим табло для цифровой индикации показаний. Свое название эти приборы получили потому, что входящие в прибор аналоговые сигналы в аналого-цифровом преобразователе (АЦП) переходят в цифровую форму. Такие аппараты дороже аналоговых, зато размеры и вес у них несколько меньше, работать с ними удобнее и быстрее.

Некоторые модели хорошо подходят для работы в полной темноте благодаря возможности подсветки индикаторного табло (а электрикам нередко приходится работать в темных помещениях). Вы просто нажимаете кнопку, и панель освещена. Кроме того, можно найти модель с возможностью записи снимаемых показаний в память устройства и последующей передачей этих данных на компьютер для дальнейшего анализа. Для этого достаточно нажимать специальную кнопку. Обычно цифровыми девайсами пользуются профессиональные электрики, электронщики и инженеры.


Цифровой мультиметр.

В комплект для измерений входят два провода с клеммами и остроконечными щупами:

  • один провод черного цвета – “минус”, “масса”, “com” (common – общий);
  • второй провод красного – плюс или “измерительный”.

Будет интересно Как проверить резистор мультиметром

Черный щуп обычно прикладывают к корпусу электроприбора (общей шине) или цепляют специальным зажимом – “крокодильчиком”. Красный щуп чаще всего берут в правую руку и прикладывают в разные места схемы. Щупы в комплекте цифрового мультиметра такие же, как и в аналоговом мультиметре. Часто гнезда имеют цветовую маркировку – красное и черное обрамление, чтобы случайно не перепутать, какой щуп куда вставлять.

Иногда мультиметр является встроенной частью другого прибора, например, цифровых электрических клещей. Из-за необходимости иметь большие размеры такие устройства обладают большим количеством свободного места в своем корпусе, куда и встраивается мультиметр.

Типы

Если сильно обобщить, то видов всего два, и работают они по одинаковому принципу – увеличивают или уменьшают напряжение до необходимого показателя – 14.5 Вольт. Первый вид – реле совмещено со щеточным узлом. Оно обычно прикрепляется к самому генератору, и в корпусе, куда помещены щетки, находится и само реле.

Также реле может быть выполнено в качестве отдельного прибора, который крепится на кузов машины, и провода от него идут к генератору, а затем – к аккумулятору.

Корпуса у обоих типов реле залиты клеем или герметиком, и они вообще не ремонтируются. А значит, если мы проверяем втягивающее реле мультиметром и оказывается, что оно нерабочее, то придется гарантированно покупать новое. К счастью, оно дешевое, особенно на отечественные автомобили ВАЗ. Поэтому удобнее и проще купить новое реле, а не колупать старое.

Если оно “умерло”, то на аккумулятор будет идти перезаряд. Это значит, что реле пора сменить

Но для этого важно знать, как проверить реле мультиметром, ведь нам нужно узнать, что дело именно в нем, а не в какой-либо другой части генератора. Как минимум есть два варианта проверки: без съема его с автомобиля и со съемом

Признаки необходимости проверки

Если на скутере стал часто садиться аккумулятор, а он еще довольно новый, это означает, что есть неполадки в работе реле-регулятора. Как показывает практика, перегорает он довольно часто. При неисправном приборе батарея прекращает полностью заряжаться и теряет свою ёмкость. А значит завести скутер с кнопки не удастся, придётся заводить с кикстартером.

Еще одним характерным признаком некорректной работы прибора может являться частое перегорание лампочек накаливания. Сами по себе они долговечны и имеют хороший ресурс прочности, но довольно чувствительны к перепадам напряжения. Это случается потому, что оптимальное напряжение в сети скутера считается 12-13 В. Повышение этого значения даже на 2 В сокращает срок службы электроники и узлов в 2 раза.

Чем больше отклонение от нормы, тем больше вероятность того, что в скутере что-либо перегорит. Поэтому при запуске скутера со стартера при скачке напряжения при неисправном реле лампочки как правило перегорают.

Признаки неисправности работы регулятора идентичны для всех моделей китайских скутеров. Особенно они характерны для реле зарядки на скутеры китайских моделей с объёмом двигателя 50 куб. Поэтому прежде чем принимать решение что-то заменить в электронике, тестирование систем и приборов следует начинать именно с реле-регулятора.

Для чего используют регулятор напряжения?

Реле-регулятор стабилизирует напряжение генератора скутера на нужном уровне, не позволяя ему повышать или снижать показатель больше или меньше нормы. Это не даёт скачкам бортового напряжения выйти за установленные пределы (в зависимости от бортов это 12-14 В) и испортить работу потребителей, ресурс которых рассчитан не более чем 13 В.

То есть эта деталь берет на себя импульсы, возникающие при работе скутера (включение фар, кнопка стартера) и переводит на себя образующийся тепловой удар. При этом все тепло, которое могло бы оседать на контактах, генерируется в нем и выводится через прибор.

Производители мопедов устанавливают на скутеры реле зарядки с разными параметрами и подбирают их для каждого индивидуально. В зависимости от схемы регулятора отличаются и разъёмы. У китайских моделей обычно 5 клемм (папа), у японских ― 4.

Мощный стабилизатор напряжения для мотоцикла

Самый Простой Способ! Поилка для Как часто обновлять воду Вода в поилке меняется ежедневно При этом не важно, успел выпить хомяк всю воду или нет Иначе вы рискуете подвергнуть питомца болезни Летом воду следует менять два три раза в день, зимой и осенью не менее одно раза в сутки T ru wwwpinterestru Самый популярных изображений на доске Оригами в T Коробочка своими руками за пару минут Купить Подарок для мужчин, мотоцикл из алкоголя и конфет февраля подарок Страницы Дневника, Баннеры, Школьные Тетради, Учебные Заметки, Надписи От Руки , Рукописные Шрифты, Рисование Манги, Ведение Записей, Коробки ru wwwpinterestru Пин от пользователя Mary на доске my life Блокнот смэшбук T Не можете придумать, как оформить личный дневник, как сделать его записи не только интересными, но и красивыми? Товары и услуги T himerka Для того, чтобы ваш воротничок был более нарядным можно украсить его бусинами своими руками Можно подключить фантазию и пришить бусинки в другой последовательности Симметрично, сделать цветочки, чередуя цвета или полосками ru wwwpinterestru Aplique Flamingo my Вышивка бисером, Вышивка и Брошь из T Сегодня я покажу, как сделать вышитую бисером брошку Она достаточно крупная, чтобы быть заметной, но при этом совершенно не громоздкая! На ее создание меня вдохновил жемчуг, к которому я, с недавних пор, испытываю искреннюю любовь ru wwwpinterestru Отличных изображений на доске скрапбукинг в г T Pop up открытку коробку как сделать своими руками? Домашний Декор Своими Руками , Флайледи, Домохозяйка, Уборка ru wwwpinterestru мая лучшие изображения в г T Открытка к мая своими руками из бумаги с шаблонами, класс Хочется пожелать всем здоровья, счастья и добра С праздником!

Как проверить реле регулятор описано в этой статье. Он регулирует уровень зарядки аккумуляторной батареи и поддерживает нормальную работу всех бортовых электроприборов.

Советы и рекомендации

Частым виновником неисправной работы реле регулятора может быть окисление его клемм. Такое окисление приводит к значительной потере напряжения. В таком случае необходимо провести тщательную очистку контактов и произвести повторную проверку. Показатель напряжения на контактах должен быть аналогичен тем показателям, которые выдает сама АКБ, то есть не должно быть заметных потерь. Пониженное напряжение на контактах указывает на то, что их следует зачистить, а сам регулятор зачастую оказывается в рабочем состоянии. После очистки клеммы можно дополнительно обработать специальными химическими средствами, которые препятствуют дальнейшему окислению.

Напоследок хотелось бы добавить, что стоимость реле регулятора не высокая. Одним из верных путей будет его замена на новый элемент при обнаружении сбоев в его работе. Более того, интегральные реле регуляторы являются деталью в монолитном корпусе, который не подлежит разборке для проведения ремонта. Экономия на данном устройстве себя не оправдывает, так как быстрый выход из строя батареи или существенное снижение ресурса аккумулятора повлечет более серьезные расходы при необходимости замены АКБ.

Правильная зарядка автомобильного аккумулятора зарядным устройством. Проверка перед зарядкой, каким током заряжать аккумулятор. Как зарядить АКБ без ЗУ.

Принцип работы и устройство автомобильного генератора. Составные элементы генератора переменного тока в автомобиле: ротор, статор, обмотки, регулятор.

Как измеряется плотность электролита в АКБ, от чего зависит данный показатель. Доступные способы повышения плотности в «банках» аккумулятора своими руками.

По каким причинам электролит в АКБ становится мутным, серым или черным. В каких случаях и какими способами можно восстановить работоспособность батареи.

Почему стартер может не работать после поврота ключа в замке зажигания. Основные причины неисправностей стартера: бендикс, тяговое реле, щетки, обмотка.

Назначение, особенности конструкции, место установки регулятора давления топлива инжекторного двигателя. Признаки неисправностей РДТ, проверка устройства.

Реле-регулятор устанавливается на автомобили для поддержания стабильного напряжения от генератора. Данный элемент защищает АКБ от перезарядки, продлевая срок службы батареи. Именно поломка реле регулятора напряжения генератора является одной из наиболее распространенных неисправностей бортовой сети автомобиля.

Проверка интегрального реле-регулятора

В случае исполнения реле-регулятора в виде модуля щеточного узла осуществляется совмещенная проверка. Для ее выполнения потребуются:

  • регулируемый источник напряжения (его функции выполняет зарядное устройство);
  • автомобильная лампочка малой мощности (для подфарников, указателей поворота или плафона салонного освещения);
  • несколько соединительных проводов.

Кроме того, разбираем генератор. Для этого откручиваем один или несколько (в зависимости от исполнения) крепежных болтов, снимаем щеточный узел, который очищаем от графитовой пыли. Н вход щеточного узла подключаем регулируемый источник, а к его выходу, который совпадает с выходом реле – лампочку. Для некоторых моделей зарядных устройств параллельно выходу потребуется подключить аккумуляторную батарею, так как иначе источник не включится. Далее включаем источник и изменяем его выходное напряжение, которое контролируется по встроенному индикатору или мультиметром. С учетом того, что щетки хорошо проводят электрический ток, а реле может находиться в двух состояниях и имеет пороговую характеристику:

  • при входном напряжении не свыше 14,5 – 14,7 В лампочка горит;
  • в случае превышения указанного значения реле срабатывает, что отмечается погасшей лампочкой.

Это интересно: Почему появляется ошибка Р0141?

Если лампочка продолжает гореть при напряжении 16 В и более, реле считается вышедшим из строя и подлежит обязательной замене.

Как заменить реле-регулятор напряжения на скутере

Регулятор напряжения на скутере – важный элемент для обеспечения нормальной работы электрооборудования. Именно он отвечает за подачу напряжения определенного номинала к потребителям электроэнергии в бортовой системе скутера.

Замена реле-регулятора напряжения на скутере может быть необходимы в случае выхода устройства из строя.

Один из таких примеров – остановка подачи зарядного тока на контакты аккумулятора при исправно работающем генераторе.

Рассмотрим поэтапно, как правильно заменить регулятор напряжения скутера своими силами:

  1. Устанавливаем скутера на центральную опору.
  2. Определяем место нахождения реле-регулятора напряжения именно в устройстве вашей модели скутера. Если вы не владеете такой информацией, воспользуйтесь руководством к вашему аппарату.
  3. В зависимости от места расположения детали, производится демонтаж необходимых элементов облицовки скутера. В некоторых случаях понадобится снять передний пластик, иногда регулятор находится в задней части, а часто его место в области под «унитазом». Для последнего случая, достаточно снять подседельное пространство вместе с сидушкой, чтобы найти заветный регулятор. Обычно, это алюминиевое небольшое устройство, чуть больше спичечного коробка, с ребрами охлаждения для отвода тепла. К нему подходит фишка электроразъема.
  4. Итак, где находится регулятор напряжения на скутере мы определи, осталось лишь аккуратно заменить его. Корпус его обычно крепится к раме или другим составляющим скутера при помощи болта, редко самореза. Болт может быть под рожковый ключ, часто под шестигранный ключ. Откручиваем реле с посадочного места, крепеж не теряем.
  5. Отсоединяем фишку разъема.
  6. Новый регулятор напряжения должен полностью соответствовать маркировке стокового варианта, иметь аналогичную распиновку и разъем. При покупке детали в магазине, обязательно укажите модель вашего скутера. Если продавец имеет представление о реализуемом товаре, подобрать необходимую запчасть не составит для него труда. Подключаем реле-регулятор в стандартный разъем.
  7. Устанавливаем деталь в штатное место, закрепив крепежным элементом.
  8. Сборку остальных частей скутера, например, пластиковой облицовки, производим в порядке, обратной разборке.

Проверка катушки зажигания

Отключаем аккумулятор и снимаем клюв на скутере. Отсоединяем разъем на коммутаторе и мерим цешкой сопротивление на катушке. Ставим один щуп цешки в разъем на ч/ж провод, а второй — на «минус» (зеленый провод). Должно быть 4 Ом – это значит, что проводка и первичная обмотка катушки исправны.

Следующий шаг.

Проверяем вторую обмотку катушки. Вытаскиваем щуп из контакта зеленого провода и вставляем его в подсвечник вместо свечи. А другой щуп оставляем на контакте ч/ж провода. Сопротивление должно быть около 7,85 кОм. Это говорит о том, что вторая обмотка, бронепровод и сам подсвечник исправны.

А если прибор покажет обрыв (т.е. никак не отреагирует), то снимайте и проверяйте подсвечник и бронепровод по отдельности. Если они прозваниваются, то значит обрыв произошел в катушке зажигания. Ее не отремонтируешь, она цельная, придется заменить новой. Стоит недорого, купить можно всегда без проблем.

Проверка регулятора ВАЗ 2107

До 1996 г. на классические авто ВАЗ 2107 с генератором шифра 37.3701 оснащался регулятор напряжения старого образца (17.3702). Если установлено такое реле, то проверять следует, как на десятке (рассмотрели выше).

После 1996 г. начали устанавливать новый генератор марки Г-222 (стоит интегральный регулятор РН Я112В (В1).

Проверка отдельно регулятора

  • 1 — аккумуляторная батарея;
  • 2 — регулятор напряжения;
  • 3 — контрольная лампа.

Для проверки, надо собрать схему, приведенную на рисунке. При нормальном рабочем напряжении 12 В, лампочка должна просто светиться. Если напряжение доходит до 14,5 Вольт, то лампочка должна гаснуть, а при понижении — опять загораться.

Проверка реле типа 591.3702-01

Схема проверки реле:

Такие старые модели реле устанавливают еще иногда на классику ВАЗ 2101-ВАЗ 2107, на машины ГАЗ, Волга, Москвич.

Реле крепится на кузове. Проверяется по такой же схеме, как и предыдущие. Но, надо знать маркировку контактов:

  • «67» — это контакт минус (-).
  • «15» — это плюс.

Процесс проверки такой же. При нормальном напряжении, 12 Вольт и до 14 В — лампочка должна гореть. Если ниже или выше, лампочка должна гаснуть.

РР-380

Регулятор марки РР-380 устанавливался на автомобили ВАЗ 2101 и ВАЗ 2102. Регулируемое напряжение при температуре регулятора и окружающей среды (50±3)° С, В:

  • на первой ступени не более 0,7
  • на второй ступени 14,2 ± 0,3
  • Сопротивление между штекером «15» и массой, Ом 17,7 ± 2
  • Сопротивление между штекером «15» и штекером «67» при разомкнутых контактах, Ом 5,65 ± 0,3
  • Воздушный зазор между якорем и сердечником, мм 1,4 ± 0,07
  • Расстояние между контактами второй ступени, мм 0,45 ± 0,1.

Проверка трехуровневого реле

По названию понятно, что такие реле имеют три уровни подачи напряжения. Это более продвинутый вариант. Уровни значения напряжения, при котором аккумулятор будет отсоединяться от регулятора напряжения можно задать вручную, например: 13.7 В, 14.2В, 14.7В.

Как проверить генератор

Для проверки работоспособности, надо:

  1. Отключить провода, идущие на клеммы 67 и 15 регулятора.
  2. Подсоединить к проводам лампочку. В обход реле.
  3. Отсоединить плюсовую клемму АКБ.

Если машин не заглохла, значит генератор работает.

Для чего нужен регулятор напряжения в автомобиле

Это небольшое простое устройство выполняет важную функцию — регулировка напряжения. То есть, если напряжение больше положенного, регулятор должен уменьшать его, а, если напряжение меньше положенного, регулятор должен поднять его.

Какое напряжение регулирует реле генератора?

Заведенные двигатель обеспечивает работу генератора, который вырабатывает и передает напряжение электрического тока аккумулятору.

При неправильной работе регулятора напряжения, аккумулятор автомобиля быстро сажает свой ресурс. Регулятор называют иногда таблеткой или шоколадкой.

Схема и принцип работы

Работа стабилизатора у всех моделей практически одинакова и заключается в распределении тока, подаваемого от генератора, для его стабилизации и дальнейшего распределения по потребителям.

Практически одинакова у всех моделей работа стабилизатора

К основным периферийным потребителям скутера относятся:

  • аккумулятор;
  • индикаторы;
  • лампочки;
  • датчики;
  • обогатитель;
  • другие узлы;
  • пусковой обогатитель.

Как работает стабилизатор? Основным принципом его работы является выполнение функции трансформатора, который понижает напряжение до оптимального уровня, приемлемого для работы электрических приборов, а также стабилизирует сеть и предотвращает неожиданные скачки напряжения.

Для избежания этих проблем и их нежелательных последствий следует знать основы правильной работы электрической схемы и узлов напряжения скутера (рисунок 1).

Схема распиновки реле напряжения и отводки основных моделей скутеров

Распиновка реле-регулятора стандартна для всех моделей скутеров китайского производства.


Распиновка реле-регулятора скутера

Стабилизатор имеет алюминиевый корпус и пластиковые контакты, к каждому из которых подходит свой провод. У каждого контакта свой цвет провода. Это делает удобным соединение прибора с проводами, если пластиковый разъем стёрся. Подсоединять провода к контактам нужно по электрической схеме (Рисунок 3).

Электрическая схема подсоединения реле-регулятора

Методика проверки регулятора напряжения скутера

Так устроены китайские скутеры, что у их часто сгорает реле-регулятор, который ещё именуют регулятором напряжения. Регулятор напряжения представляет собой электрическую схему с 4 выводами для подключения в электросеть скутера.

Неисправность регулятора напряжения приводит к очень плачевным последствиям:

Поначалу выгорают лампы подсветки приборной панели и центральная лампа близкого/далекого света. Происходит это из-за того, что напряжение от генератора не ограничивается на уровне 12 вольт, что приводит к тому, что на лампы поступает завышенное напряжение от 16 до 27 вольт и выше. Напряжение, подаваемое на лампы, гуляет и находится в зависимости от оборотов мотора. Даже на холостом ходу лампы светят так, что ослепляют, хотя должны светить в половину собственной наибольшей яркости.

Если не убрать неисправность регулятора напряжения и бросить всё как есть (многие так и делают – просто ездят без света), то с течением времени выходит из строя аккумуляторная батарея, потому что напряжение её зарядки превосходит допустимое. При неисправном регуляторе напряжения на аккумулятор поступает напряжение более 15 вольт, тогда как штатное напряжение зарядки должно быть в границах 13,5 – 14,8 вольт. Всё это приводит к тому, что аккумулятор начинает течь – кислота начинает проникать через клапаны. Это приметно невооружённым глазом. И хотя при восстановлении штатного режима заряда аккумулятор восстанавливает свою работу, но срок его службы резко миниатюризируется.

Также при неисправном регуляторе напряжения аккумулятор перестаёт правильно заряжаться и теряет свою ёмкость. Потому завести скутер с кнопки не удаётся. Приходиться заводить с кикстартера.

Думаю, сейчас понятно, как принципиально впору поменять неисправный регулятор напряжения на китайском скутере.

Как проверить регулятор напряжения на скутере? Идеальнее всего (и надёжней) сделать это не демонтируя сам регулятор напряжения. Нам пригодится хоть какой мультиметр с функцией вольтметра. Подойдёт хоть какой рядовой DT-830 либо аналогичный. Что нужно сделать? Необходимо замерить напряжение на выходе регулятора напряжения.

Как проверить реле зарядки, регулятор напряжения

В данном видео я покажу как проверить двухфазное реле регулятор напряжения, так же его именуют реле зарядк…

Как проверить исправен ли реле регулятор мотоцикла?

Как проверить исправен ли генератор байка? — .

Все измерения проводились на китайском скутере ABM Storm L ZW50QT-16.

Чтобы добраться до реле-регулятора откручиваем передний обтекатель, в котором установлена центральная фара. Находим там на раме коробочку с 4 выводами: красным , зелёным , жёлтым и белым.

Ставим скутер на подножку и заводим его. Через некоторое время работа двигателя стабилизируется на холостом ходу. Далее замеряем напряжение между зелёным и красным проводом. Мультиметр ставим в режим измерения постоянного напряжения на предел 20V. Вот взгляните, как это можно сделать.

На дисплее должно отобразиться напряжение около 14,6 — 14,8 вольт, как на фотке. Это нормальное, штатное напряжение.

Затем нам нужно замерить напряжение, которое поступает на осветительные лампы. Напряжение на центральную лампу дальнего/ближнего света подаётся не постоянное, а переменное (пульсирующее), поэтому переключаем мультиметр на режим измерения переменного напряжения 20V. На мультиметре, которым пользовался я (Victor VC9805A+) нужно для этого нажать кнопку DC/AC (Alternating Current – переменный ток). После этого замеряем напряжение между зелёным и жёлтым проводом. Просто переставляем щуп с красного на жёлтый провод, так как зелёный провод – это общий провод в электросети скутера.

На дисплее мультиметра должно показаться напряжение в районе 12 вольт. У меня показало 11,4 – 11,6 вольт. Это нормально, так как скутер работает на холостых. Если есть помощник, то можно попросить его чуть погазовать, чтобы увеличить обороты двигателя и, следовательно, напряжение с генератора. В любом случае напряжение не должно сильно меняться и находиться в районе 12 вольт.

Это был замер напряжения на выходе исправного регулятора напряжения (реле-регулятора).

А теперь посмотрим, что покажет вольтметр при замере напряжений на выходе неисправного регулятора напряжения скутера.

Как проверить реле генератора мультиметром, не снимая его с машины?

Признаки выхода из строя регулятора отчетливо видны. Особенно если за окном минусовая температура. Аккумулятор всегда будет либо недозаряжен, либо перезаряжен. В первом случае слабый заряд аккумулятора легко определить по тому, как стартер крутит двигатель. Он будет еле-еле его крутить, причем безрезультатно. Иногда при повороте ключа вообще ничего не происходит, а лампочки на панели гаснут.

Перезаряд аккумулятора практически ничем не отличается. Будет происходить то же самое, плюс электролит из банок аккумулятора будет выкипать. Определить перезаряд можно по уменьшению в банках электролита. В результате испарения сверху на аккумуляторе также может образовываться белый налет. Части кузова под АКБ также могут иметь белый налет

Обычно при таких симптомах водители думают, что аккумулятор испорчен, но на самом деле с ним все в порядке, а дело в реле-регуляторе, и именно на него необходимо в первую очередь обратить внимание. Но для этого вы должны знать, как мультиметром проверить реле

Сделать это несложно. Для этого берем наш мультиметр и устанавливаем его в режим вольтметра. С его помощью мы можем замерить напряжение на при включенном моторе. Отметим, что при выключенном двигателе нормальное напряжение должно находиться в пределах 12.4-12.7 В. Если, например, напряжение будет равно 12 В, то аккумулятор нужно заряжать и искать причины недозаряда.

Схема однофазного реле регулятора для Viper Activ. Реле регулятор напряжения своими руками схема

Те, кто владеет мотоциклом с шестивольтовым электрооборудованием знают, что самое слабое место это зарядка. То аккумулятор внезапно подсаживается, и завести мотоцикл целая проблема, то зарядка куда то пропадает и магически возвращается, иногда приходится ехать ночью без фары чтобы полностью не посадить аккумулятор… Электронное реле-регулятор является аналогом РР-1 регулятор напряжения и реле обратного тока и избавит Вас навсегда от этих проблем. Дополнительных переделок в схеме электропроводки мотоцикла не потребуется. Схема содержит минимум деталей, которые имеют много аналогов. Схема реле представлена на рисунке.

Тема является точной копией сообщения многоуважаемого Skrut, опубликованного на ныне почившем (1/3) — Russian.
