Снимаем 50,

Установка натяжителя цепи ГРМ

Если у вас двигатель 157QMJ серии — делаем следующее: отворачиваем на корпусе натяжителя заглушку; вставляем в нее тонкую плоскую отвертку и начинаем закручивать болтик пока шток натяжителя не зайдет внутрь корпуса.

Не отпуская отвертки с одновременным придерживанием корпуса натяжителя, свободными пальцами — вставляем натяжитель в цилиндр, прикручиваем его болтами и только потом отпускаем отвертку и заворачиваем на место заглушку.

Если у вас двигатель 139QMB серии, то делаем так: выкручиваем из корпуса натяжителя заглушку и вынимаем пружину; задвигаем внутрь корпуса шток; устанавливаем в цилиндр натяжитель; вставляем в корпус пружину и заворачиваем заглушку.

После установки поршневой не забываем произвести регулировку тепловых зазоров клапанов и обкатать двигатель.

Стоит отметить, что долговечная и безотказная работа поршневой во многом зависит от правильной установки колец. В этом деле спешка и грязь абсолютно не к чему. Делайте все аккуратно (для себя ведь), не спеша и самое главное: соблюдайте чистоту!

Для начала, давайте немного разберемся, что же из-себя представляет стандартный набор поршневых колец четырехтактного двигателя скутера. Стандартный комплект состоит из: двух компрессионных колец (верхнего и нижнего) и одного маслосъемного, которое в нашем случае имеет разборную конструкцию.

Комплект поршневых колец для двухтактного двигателя скутера, отличается от предыдущего — отсутствием маслосъемного кольца, также комплект колец двухтактного двигателя может включать в себя экспандер (отмечен стрелкой).

Итак, с комплектами мы более-менее разобрались — пора переходить собственно к делу. Заранее подготавливаем небольшие полосочки жести или тонкого пластика, с их помощью мы будем одевать кольца на поршень.

Тщательно отмываем кольца и поршень, при установке новых колец на поршень бывший в работе не забывайте чистить его канавки от нагара, иначе новые кольца в цилиндр не зайдут. Готовим чистое рабочее место и производим установку.

Берем из комплекта экспандер маслосъемного кольца и ставим его в самую нижнею канавку поршня.

Точно также, устанавливаем экспандер из комплекта для двухтактного двигателя (если есть), с той лишь разницей, что замок экспандера должен располагаться в зоне стопорного штифта (отмечен стрелкой) канавки поршня.

Ищем на кольцах метки, прикладываем к поршню заранее приготовленные полоски, очень аккуратно и не спеша как бы натягиваем кольца по нашим полоскам на поршень, в таком порядке: сначала одеваем маслосъемное кольцо, потом одеваем второе маслосъемное кольцо, далее одеваем нижнее компрессионное кольцо (темное) и только потом одеваем верхнее компрессионное кольцо (светлое). Метки на кольцах после установки должны располагаться вверх к ГБЦ.

Расправляем кольца так, чтобы они встали строго напротив своих канавок и не торопясь вытягиваем из-под них наши полоски. Теперь главное: после того как вы вытянули полоски и кольца легли в свои канавки в обязательном порядке — проверьте каждое кольцо на подвижность. Кольца в канавках поршня должны свободно вращаться в разные стороны.

Маслосъемное кольцо после установки должно выглядеть примерно так:

Метки после установки должны быть направлены строго к ГБЦ.

Непосредственно перед установкой поршня в цилиндр, замки поршневых колец необходимо развести в правильном порядке. Делается это так:

Разворачиваем верхнее компрессионное кольцо так, чтобы его замок сместился относительно оси поршневого пальца примерно на 45 градусов, нижнее компрессионное кольцо разворачиваем так, чтобы его замок сместился примерно на 180 градусов относительно замка верхнего компрессионного кольца.

Замок верхнего маслосъемного кольца разворачиваем на 90 градусов относительно замка нижнего компрессионного кольца, а замок нижнего маслосъемного кольца разворачиваем на 180 градусов относительно верхнего маслосъемного кольца.

На фото отмечено, как примерно должны стоять замки поршневых колец четырехтактного двигателя:

Красными метками обозначены замки компрессионных колец Синими метками обозначены замки маслосъемных колец

Замки поршневых колец двухтактного двигателя перед окончательной установкой поршневой должны располагаться строго по центру стопорных штифтов.

Установка поршневых колец

Вынимаем из коробки комплект поршневых колец. Комплект поршневых колец для китайского четырехтактного скутера обычно состоит из пяти позиций. Три из которых — единое сборное маслосъемное кольцо, два остальных: верхнее и нижнее компрессионное.

Обычный комплект поршневых колец выглядит примерно так

Или так

Аккуратно, идеально чистыми руками распаковываем комплект

В комплекте вы найдете два самых тонких кольца и одно толстое гофрированное кольцо (экспандер) — это  будет сборное маслосъемное кольцо, которое нужно установить на поршень в первую очередь

Ставим в самую нижнею канавку поршня экспандер

В туже канавку ставим тонкие маслосъемные кольца — одно под экспандер, второе поверх экспандера

Отыскиваем в комплекте нижнее и верхнее компрессионное кольцо и устанавливаем их соответственно в среднею и верхнею канавку поршня — метками на боковой поверхности к головке блока цилиндров (ГБЦ). Нижнее компрессионное кольцо отличается от верхнего цветом (не всегда) и формой рабочей кромки (всегда). В большинстве комплектов нижнее компрессионное кольцо окрашено в черный цвет, а его рабочая кромка имеет небольшой скос.

Метки

Верхнее компрессионное кольцо в подавляющем большинстве комплектов поршневых колец имеет равномерный светлый цвет. Но это в большинстве случаев, а на практике бывает так, что в комплекте попадаются верхние компрессионные кольца имеющие черный или даже красный цвет

По-большому счету — цвет нам не особо важен, нам важно другое: у верхнего компрессионного кольца рабочая кромка имеет по бокам небольшие скругление (фаски), а рабочая поверхность кромки верхнего компрессионного кольца покрыта блестящим защитным покрытием

Например в этом комплекте оба компрессионных кольца имеют черный цвет. Но у верхнего компрессионного кольца рабочая поверхность покрыта слоем защитного покрытия, а на кромках рабочей поверхности сняты небольшие фаски.

У нижнего компрессионного кольца рабочая поверхность матовая, а рабочая кромка скошена под небольшим углом. На фото все эти моменты неплохо видно.

В этом комплекте компрессионные кольца имеют красный и черный цвет. Как и в первом случае — верхнее компрессионное кольцо имеет фаски на рабочей кромке и защитное покрытие, а нижнее имеет скошенную под углом матовую рабочую кромку.

На классических комплектах поршневых колец — верхнее компрессионное кольцо имеет светлый цвет и скругление рабочей кромки. Нижнее — темный цвет и рабочею кромку скошенную под небольшим углом.

Во время установки поршневых колец не забываем про метки. Метки на кольцах после установки на поршень должны быть ориентированы к головке блока цилиндров (ГБЦ).

Как заменить кольца на цилиндре скутера

Рано или поздно владелец скутера сталкивается с износом поршневых колец. Их можно поменять самостоятельно. В установке колец на поршень нет ничего сложного, нужно лишь знать, как это правильно делать. Несмотря на то что рекомендаций по установке в сети довольно много, я решил тоже к ним присоединиться и рассказать, как это делаю я.

Перво-наперво нужно определить, где у кольца низ, а где верх. Под верхом имеется в виду часть, обращённая к головке поршня. Первый способ определения: нужно осмотреть кольцо и найти нам нем какую-либо буквенную или цифровую гравировку, например, UP или N. Гравировка всегда наносится на верхнюю сторону кольца.

Если гравировки нет (такое тоже может случиться), нужно действовать по второму методу. Кольцо в разрезе не плоское, а немного выгнутое. Если положить кольцо так, что его внешний ободок будет чуть выше, а внутренний – чуть ниже (как на картинке), то это и есть правильное расположение кольца. То есть, воображаемое продолжение конуса должно быть направлено верхушкой вверх.

Кольца могут быть разной толщины, например, 1,3 мм и 1,5 мм. Прежде чем надевать кольца на цилиндр, померяйте, какое кольцо соответствует какому пазу. Может случиться и так, что вы купили кольца 1,3 мм и 1,5 мм, а на цилиндре оба паза имеют размер 1,3 мм. В таком случае толстое кольцо для установки непригодно. Можно купить ещё один такой же набор и воспользоваться тонким кольцом из него. Не имеет значения, какое кольцо пойдёт вверх, какое вниз – разницы у колец нет.

Если вы устанавливаете кольца на старый поршень, рекомендую перед установкой очистить поршень от нагара.

Теперь надеваем кольцо. Сначала заводим усик кольца в паз около замка:

Затем осаживаем его:

Продолжаем осаживать далее:

Пока кольцо полностью не сядет в паз:

Это был пример с верхним кольцом. С нижним всё делается точно так же, только верхний паз будет промежуточным пунктом. То есть, сначала лучше надеть кольцо на верхний паз, а затем переместить его вниз, так меньше риск сломать кольцо по неопытности. Иногда под нижнее кольцо кладётся специальное распорное кольцо-пружинка (если оно входит в комплект). Поскольку оно пружинистое, это кольцо надеть проще простого.

Внимание: данная статья и изображения в ней являются объектами авторского права. Частичное или полное воспроизведение на других ресурсах без согласования запрещено

scooter777.ru

Установка поршня в блок цилиндров

  1. Перед установкой поршня в цилиндр необходимо тщательно протереть ветошью шатунные шейки коленчатого вала, втулку цилиндров и провернуть коленчатый вал таким образом, чтобы шейка вставляемого поршня находилась в положении нижней мертвой точки (НМТ).
  2. Вставьте вкладыш в нижнюю головку шатуна таким образом, чтобы направляющий усик на вкладыше точно вошел в специальную проточку на головке шатуна.
  3. Смажьте вкладыш машинным маслом, оденьте на поршень специальную направляющую оправку для сжимания колец и опустите шатун в цилиндр. Как правильно ставить поршень в цилиндр в соответствии с указателями написано выше. Если направляющей оправки нет, то сжимать каждое

    колечко придется вручную, постепенно проталкивая поршень в цилиндр.

  4. После того как поршень зашел в цилиндр, следует аккуратно установить нижнюю головку шатуна на шейку коленчатого вала. Вставляем в нижнюю крышку шатуна вкладыш так, чтобы направляющий усик на вкладыше точно вошел в специальную проточку на крышке шатуна и смазываем вкладыш машинным маслом.
  5. Установить крышку нижней головки шатуна с нижней частью коленчатого вала. На торцах нижней головки шатуна и крышке должны быть цифровые обозначения номера цилиндра.
  6. Поставить нижнюю крышку шатуна таким образом, чтобы номера цилиндров на шейке и крышке были с одной стороны.
  7. Закрепить крышку шатуна с умеренным усилием и установить предохранительные шплинты на болты.

Наша продукция

Стоит отметить, что долговечная и безотказная работа поршневой во многом зависит от правильной установки колец. В этом деле спешка и грязь абсолютно не к чему. Делайте все аккуратно (для себя ведь), не спеша и самое главное: соблюдайте чистоту!

Для начала, давайте немного разберемся, что же из-себя представляет стандартный набор поршневых колец четырехтактного двигателя скутера. Стандартный комплект состоит из: двух компрессионных колец (верхнего и нижнего) и одного маслосъемного, которое в нашем случае имеет разборную конструкцию.

Комплект поршневых колец для двухтактного двигателя скутера, отличается от предыдущего — отсутствием маслосъемного кольца, также комплект колец двухтактного двигателя может включать в себя экспандер (отмечен стрелкой).

Итак, с комплектами мы более-менее разобрались — пора переходить собственно к делу. Заранее подготавливаем небольшие полосочки жести или тонкого пластика, с их помощью мы будем одевать кольца на поршень.

Тщательно отмываем кольца и поршень, при установке новых колец на поршень бывший в работе не забывайте чистить его канавки от нагара, иначе новые кольца в цилиндр не зайдут. Готовим чистое рабочее место и производим установку.

Берем из комплекта экспандер маслосъемного кольца и ставим его в самую нижнею канавку поршня.

Точно также, устанавливаем экспандер из комплекта для двухтактного двигателя (если есть), с той лишь разницей, что замок экспандера должен располагаться в зоне стопорного штифта (отмечен стрелкой) канавки поршня.

Ищем на кольцах метки, прикладываем к поршню заранее приготовленные полоски, очень аккуратно и не спеша как бы натягиваем кольца по нашим полоскам на поршень, в таком порядке: сначала одеваем маслосъемное кольцо, потом одеваем второе маслосъемное кольцо, далее одеваем нижнее компрессионное кольцо (темное) и только потом одеваем верхнее компрессионное кольцо (светлое). Метки на кольцах после установки должны располагаться вверх к ГБЦ.

Расправляем кольца так, чтобы они встали строго напротив своих канавок и не торопясь вытягиваем из-под них наши полоски. Теперь главное: после того как вы вытянули полоски и кольца легли в свои канавки в обязательном порядке — проверьте каждое кольцо на подвижность. Кольца в канавках поршня должны свободно вращаться в разные стороны.

Маслосъемное кольцо после установки должно выглядеть примерно так:

Метки после установки должны быть направлены строго к ГБЦ.

Непосредственно перед установкой поршня в цилиндр, замки поршневых колец необходимо развести в правильном порядке. Делается это так:

Разворачиваем верхнее компрессионное кольцо так, чтобы его замок сместился относительно оси поршневого пальца примерно на 45 градусов, нижнее компрессионное кольцо разворачиваем так, чтобы его замок сместился примерно на 180 градусов относительно замка верхнего компрессионного кольца.

Замок верхнего маслосъемного кольца разворачиваем на 90 градусов относительно замка нижнего компрессионного кольца, а замок нижнего маслосъемного кольца разворачиваем на 180 градусов относительно верхнего маслосъемного кольца.

На фото отмечено, как примерно должны стоять замки поршневых колец четырехтактного двигателя:

Красными метками обозначены замки компрессионных колец Синими метками обозначены замки маслосъемных колец

Замки поршневых колец двухтактного двигателя перед окончательной установкой поршневой должны располагаться строго по центру стопорных штифтов.

Если зарядить движок того же 139QMB по-максимуму, то такой тюнинг до «повышения» обходился клиенту около 35 000 руб и это не считая работы.

Понятно, что не каждому такие суммы по карману. Да хоть и по карману, а смысл? Проще купить какой-нибудь хоть и старенький, но брендовый скутерок и гонять, чем заряжать «Китайца» и потом выкинуть его через сезон на помойку. Но это как по мне.

Фотоотчет: Установка поршневой на двухтакный двигатель скутера

Учится ставить новую поршневую, мы сегодня будем на самый обычный китайский двухтактный скутер Forsage с двигателем 1E43QMB. Скутеры, оснащаемые этим двигателем, встречаются на наших дорогах все реже и реже, в силу своей древней и крайне неудачной конструкции, которая в современных реалиях не выдерживает даже малейшей критики…

Пару слов о выборе поршневой группы: Поршневая (43мм 65CC) которая представлена на фото ниже — просто отвратительного качества, поэтому покупать ее, и тем более ставить на скутер — советовать нет смысла. Лучше уж 12оо руб которая она стоит — пропить в первом попавшемся «кабаке», чем отдавать их за это фуфло.

Если есть возможность, то стоит поискать поршневую производителя представленного ниже (41мм 50CC), она хоть и меньшего объема, зато, качество намного превосходит первый образец, да и цена у нее ощутимо ниже.

Работы по вживлению нашей поршневой, всегда следует начинать с правильной установки поршневых колец, и только потом переходить к другим «делам».

Берем из комплекта, одно стопорное кольцо и вставляем его в любую канавку поршня (устанавливать стопорные кольца удобнее всего круглогубцами).

Стопорное кольцо должно лежать в канавке плотно, равномерно прилегая по всей окружности, и в тоже время свободно в ней вращаться.

Смазываем посадочные отверстия под поршневой палец моторным маслом, желательно для 2Т двигателей, подробнее о моторных маслах, читайте в статье: Моторное масло для скутера

Смазку подобного рода деталей, лучше всего производить с помощью обычного медицинского шприца, таким образом удается обезопасить детали двигателя от попадания на их поверхность грязи, плюс ко всему: иглой шприца очень удобно растирать масло по поверхности деталей.

После нанесения масла, разотрите его равномерно по поверхности деталей.

Берем из комплекта поршневой палец, и вставляем его так, чтобы он немного вышел из посадочного отверстия внутрь поршня.

Смазываем верхнею головку шатуна, во избежании попадания посторонних предметов в картер — закрываем тряпкой кривошипную камеру и вставляем в верхнею головку шатуна сепаратор.

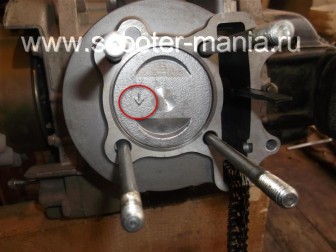

Ориентируем поршень «стрелкой» на днище к выпускному окну цилиндра (выхлоп), одеваем его на шатун, вставляем выдвинутый ранее поршневой палец в сепаратор и заталкиваем поршневой палец до упора (входить поршневой палец должен от усилия руки).

Вставляем второе стопорное кольцо.

Устанавливаем новую прокладку.Перед установкой прокладки осмотрите плоскость, если на ней есть повреждения устраните их с помощью герметика.

Смазываем маслом кольца, старайтесь не накапать на прокладку.

Во избежании поломок и деформации поршневых колец, во время установки поршня в цилиндр двигателя — делаем из полоски жести хомут и сжимаем им кольца.

При сжатии хомутом колец, внимательно смотрите, чтобы замки колец были строго по центру стопорных штифтов в канавках поршня. После сжатия колец, покрутите немного хомут вправо — влево, кольца при этом не должны вращаться вместе с хомутом.

Фиксируем хомут при помощи скобы согнутой из такой же полоски жести.

При помощи шприца, наносим масло на поверхность цилиндра и размазываем его равномерно по всей поверхности.

После смазки зеркала цилиндра, обезжириваем плоскость картера и цилиндра и устанавливаем новую прокладку, при необходимости прокладку садим на герметик.

Одевать цилиндр на поршень, следует очень аккуратно, без чрезмерных усилий, внимательно следите, чтобы поршень заходил в цилиндр ровно без перекосов.

После того, как кольца полностью зашли в цилиндр — можно снимать хомут.

Заталкиваем цилиндр до упора.

Цилиндр должен зайти на свое место — легко при помощи усилия рук, если у вас цилиндр не «идет» на место, значит скорей всего вы неправильно поставили кольца: стопорный штифт попал под кольцо или под кольца попала грязь, — снимите цилиндр и повторите все заново.

После установки цилиндра на место, придерживая рукой цилиндр прокрутите коленчатый вал, он должен вращаться легко без чрезмерных усилий.

Опустите поршень вниз и шприцем налейте немного моторного масла в цилиндр.

Обезжирьте плоскость разъема цилиндра, головки — установите новую прокладку.

Установите головку цилиндра на место правильно ее ориентируя.

Накручиваем шайбы и гайки на шпильки.

Затягивать гайки нужно равномерно крест — накрест: сначала немного затяните гайки — соблюдая очередность, потом подтяните еще раз, потом еще раз и так постепенно увеличивая усилие затяните их окончательно.

После окончательной установки, во избежание попадания посторонних предметов в камеру сгорания двигателя — установите свечу зажигания и куском тряпки закройте выпускное отверстие в цилиндре. Ах да, не забудьте как следует обкатать вашу новую поршневую, а то…

Установка натяжителя цепи ГРМ

Если у вас двигатель 157QMJ серии — делаем следующее: отворачиваем на корпусе натяжителя заглушку; вставляем в нее тонкую плоскую отвертку и начинаем закручивать болтик пока шток натяжителя не зайдет внутрь корпуса.

Не отпуская отвертки с одновременным придерживанием корпуса натяжителя, свободными пальцами — вставляем натяжитель в цилиндр, прикручиваем его болтами и только потом отпускаем отвертку и заворачиваем на место заглушку.

Если у вас двигатель 139QMB серии, то делаем так: выкручиваем из корпуса натяжителя заглушку и вынимаем пружину; задвигаем внутрь корпуса шток; устанавливаем в цилиндр натяжитель; вставляем в корпус пружину и заворачиваем заглушку.

После установки поршневой не забываем произвести регулировку тепловых зазоров клапанов и обкатать двигатель.

Стоит отметить, что долговечная и безотказная работа поршневой во многом зависит от правильной установки колец. В этом деле спешка и грязь абсолютно не к чему. Делайте все аккуратно (для себя ведь), не спеша и самое главное: соблюдайте чистоту!

Для начала, давайте немного разберемся, что же из-себя представляет стандартный набор поршневых колец четырехтактного двигателя скутера. Стандартный комплект состоит из: двух компрессионных колец (верхнего и нижнего) и одного маслосъемного, которое в нашем случае имеет разборную конструкцию.

Комплект поршневых колец для двухтактного двигателя скутера, отличается от предыдущего — отсутствием маслосъемного кольца, также комплект колец двухтактного двигателя может включать в себя экспандер (отмечен стрелкой).

Итак, с комплектами мы более-менее разобрались — пора переходить собственно к делу. Заранее подготавливаем небольшие полосочки жести или тонкого пластика, с их помощью мы будем одевать кольца на поршень.

Тщательно отмываем кольца и поршень, при установке новых колец на поршень бывший в работе не забывайте чистить его канавки от нагара, иначе новые кольца в цилиндр не зайдут. Готовим чистое рабочее место и производим установку.

Берем из комплекта экспандер маслосъемного кольца и ставим его в самую нижнею канавку поршня.

Точно также, устанавливаем экспандер из комплекта для двухтактного двигателя (если есть), с той лишь разницей, что замок экспандера должен располагаться в зоне стопорного штифта (отмечен стрелкой) канавки поршня.

Ищем на кольцах метки, прикладываем к поршню заранее приготовленные полоски, очень аккуратно и не спеша как бы натягиваем кольца по нашим полоскам на поршень, в таком порядке: сначала одеваем маслосъемное кольцо, потом одеваем второе маслосъемное кольцо, далее одеваем нижнее компрессионное кольцо (темное) и только потом одеваем верхнее компрессионное кольцо (светлое). Метки на кольцах после установки должны располагаться вверх к ГБЦ.

Расправляем кольца так, чтобы они встали строго напротив своих канавок и не торопясь вытягиваем из-под них наши полоски. Теперь главное: после того как вы вытянули полоски и кольца легли в свои канавки в обязательном порядке — проверьте каждое кольцо на подвижность. Кольца в канавках поршня должны свободно вращаться в разные стороны.

Маслосъемное кольцо после установки должно выглядеть примерно так:

Метки после установки должны быть направлены строго к ГБЦ.

Непосредственно перед установкой поршня в цилиндр, замки поршневых колец необходимо развести в правильном порядке. Делается это так:

Разворачиваем верхнее компрессионное кольцо так, чтобы его замок сместился относительно оси поршневого пальца примерно на 45 градусов, нижнее компрессионное кольцо разворачиваем так, чтобы его замок сместился примерно на 180 градусов относительно замка верхнего компрессионного кольца.

Замок верхнего маслосъемного кольца разворачиваем на 90 градусов относительно замка нижнего компрессионного кольца, а замок нижнего маслосъемного кольца разворачиваем на 180 градусов относительно верхнего маслосъемного кольца.

На фото отмечено, как примерно должны стоять замки поршневых колец четырехтактного двигателя:

Красными метками обозначены замки компрессионных колец Синими метками обозначены замки маслосъемных колец

Замки поршневых колец двухтактного двигателя перед окончательной установкой поршневой должны располагаться строго по центру стопорных штифтов.

Что понадобится для замены?

Для подобной процедуры стоит подготовить набор гаечных ключей, трещотку с торцевыми головками, динамометрический ключ, съемник для поршневых колец и сам набор колец.

Вам будет интересно:Шины Mishlene: история бренда, популярные модели

Инструмент для монтажа/демонтажа поршневых колец отличается простой конструкцией и доступной ценой. Без этого приспособления процесс замены может превратиться в практически невыполнимую задачу. Конечно, раньше автолюбители обходились парой отверток. Но лучше, чтобы подобный инструмент был, иначе без него можно повредить кольца либо поверхность поршня. Тем более что он есть всегда в наличии в автомагазинах.

Подготовка

Чтобы у вас потом не было зеленых соплей по-поводу того, что тюнинговая поршневая не лезет в картер и вас тут якобы обманули — снимите старую поршневую с двигателя и замерьте штангенциркулем отверстие под гильзу. Если отверстие меньше чем гильза тюнинговой поршневой, «мясо» картера позволяет, руки растут оттуда откуда нужно — круглый напильник вам в помощь (только перед расточкой — разберите двигатель,  соберите пустой картер на болты, расточите отвертстие, убедитесь, что поршневая входит в картер без проблем — вымойте детали от стружки и соберите двигатель по-новой. Или на крайний случай обмажьте картер и напильник солидолом, чтобы хоть как-то обезопасить себя от попадания опилок в внутрь двигателя.)

Отверстие под гильзу двигателя 162QMK (такие двигатели стоят на китайских коростах больше известных в народе как «Лейка») в стоке составляет 65 мм. Без расточки в этот картер спокойно входит поршневая 57мм (150СС), 61мм (1700СС) и 62мм (180СС). 62мм поршневой в продаже днем с огнем не найдешь, поэтому на этот движок решено было поставить обычную поршневую на 61мм.

Кстати, для тех кто не в курсе, поршневую диаметром 61мм без труда можно установить не только на двигатель «Лейки», но и на любую другую китайскую 150-ку оснащенную двигателем серии 157QMJ. Туда же, если приложить руки можно воткнуть поршневую и на 62мм, но только если позволяет «мясо» картера. Все индивидуально, нужно смотреть по месту. В любом случае — расстояние по шпилькам, что у поршневой на 61мм, что у поршневой на 62мм — одинаково.

Слева направо: 61мм, 57мм

На двигатель серии 139QMB от обычной китайской 80-сятки можно легко установить поршневую 39мм (45СС), 47мм (72СС), 50мм (84СС)

Слева направо: 39мм (45СС), 47мм (72СС), 50мм (84СС)

Признаки неисправности ЦПГ

Для определения поломки поршневой группы не требуется иметь сложные измерительные приборы

Достаточно обратить внимание не следующие симптомы:

  • слышится звон поршневых колец;
  • скутер не заводится с первой попытки. Приходится проводить операцию несколько раз для достижения результата;
  • быстрое опустошение бензобака из-за перерасхода топлива;
  • в цилиндре/моторе слышны шумы, которых не было;
  • на холостых оборотах транспортное средство неустойчиво работает;
  • общее снижение мощности;
  • внезапное отключение.

Дополнительные признаки включает в себя слишком большое количество дыма и отсутствие сопротивления при попытке запуска мотора скутера. После разборки (подробный перечень действий далее) мотора можно увидеть на поршневом цилиндре следы чёрного цвета – это нагар. Это свидетельствует о неплотном прилегании к стенкам цилиндра поршней, в результате чего газы постоянно вырывались изнутри, что уменьшало общее давление.

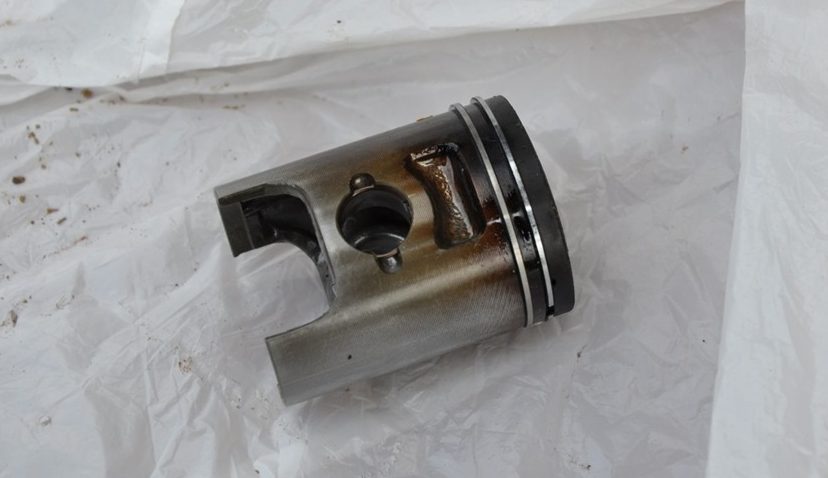

Старый поршень с признаками нагара

В случае с четырёхтактным двигателем признаки поломки ЦПГ немного отличаются:

  • наличие густого дыма чёрного/синего цвета;
  • увеличение расхода масла;
  • изменение мощности (этот показатель можно определить лишь при диагностике, так как на 4-тактном моторе может быть сразу незаметным изменение параметра);
  • невозможность завести скутер с первого раза даже с холодным двигателем.

Если наблюдаются указанные проблемы, есть смысл разобрать транспорт для того, чтобы снизить затраты на ремонт в будущем из-за неполадок других деталей, спровоцированных отсутствием замены ЦПГ.

Тюнинг цилиндра скутера — повышение мощности

Подавляющее большинство современных скутеров с объемом двигателя 50 кубиков по умолчанию располагают цилиндро-поршневой группой, изготовленной из чугуна с простой распортовкой и двухкольцевым кольцовым поршнем. В установке чего-то более сложного, по сути, нет необходимости. И вот почему — все равно задействовать весь потенциал не будет возможности. С другой стороны, подобная ЦПГ не нуждается в большом количестве горюче-смазочных материалов и располагает изрядным ресурсом. В среднем, стандартная ЦПГ подобного скутера варьируется между четырьмя-семью лошадиными силами. Есть ли возможность увеличить мощность, не производя замены ЦПГ?

От чего зависит мощность мотора?

Прежде всего, это коэффициент полезного действия, а также продукты сгорания топлива. И если КПД является величиной относительно небольшой, которую сложно заметно увеличить, то можно попробовать поднять объем топлива

Если принять во внимание то, что на скутерах — моторы двухтактного цикла, КПД которых зависит в том числе и от качества продувки, то, в теории, это качество можно улучшить, но для этого придется произвести ряд достаточно сложных работ, потребующих специальных навыков, опыта, знаний и денежных вложений

Как можно доработать цилиндр?

Можно произвести простую доработку посредством поджатия головки. Но здесь нужно быть крайне аккуратным и помнить о том, что расстояние от навершия головки до поршня должно составлять, как минимум, 0,6 мм. Окна в цилиндре можно состыковать с окнами в кратере мотора, что повлияет в лучшую сторону на мощность и не повысит заметно расход ГСМ. В случае грамотного осуществления подобных работ, можно добиться нескольких лишних «лошадей» и довести мощность до 10-12 сил, хотя подобное практикуется в основном гонщиками по причине невысокого ресурса.

Если увеличить диаметр поршня, это увеличит объем и, как следствие, количество загоняемого внутрь топлива. Доработанные ЦПГ и отличаются от стандартных увеличенным диаметром поршня, приближая объем к семидесяти кубам, хотя остальные характеристики, как правило, остаются прежними. Подобные тюнингованные ЦПГ нормально и без проблем вписываются среди прочих деталей 50-тикубового скутера, не создавая проблем, хотя после перестановки и понадобится настроить карбюратор.

Тюнингованные заводские ЦПГ

Среди множества ЦПГ можно выделить и рассмотреть известную Polini Corsa, которая представляет собой фабричный тюнинг Polini Corsa. Ее характеристики таковы, что она может конкурировать и однокольцовыми ЦПГ из алюминия. Обладает повышенной мощностью в районе тринадцати «лошадей». Polini Corsa представляет собой отличный пример доработки стандартной ЦПГ.

Нужно отметить, что чугунный цилиндр хорош тем, что его можно расточить в кустарных условиях, что нельзя делать с цилиндрами алюминиевыми, так как зеркала последних покрыты специальным слоем, получаемым лишь в заводских условиях.

Рассмотрим ЦПГ Mid-Race 70. Они разработаны с нуля с однокольцовым поршнем, алюминиевым цилиндром и хорошей системой продувки. При их установке вполне возможно, придется заменить и некоторые другие мотозапчасти, в частности, карбюратора и коленвала, по причине того, что стандартные попросту не сочетаются с повышенной мощностью.
