Выпускная система скутера – особенности конструкции и принцип работы
Часто владельцы скутеров, в особенности двухтактных, недооценивают влияние исправно работающей и правильно настроенной выпускной системы на характеристики скутера, от работы на холостом ходу, до показателей максимальной мощности и крутящего момента, максимальной скорости и динамики.
Под выпускной системой понимают системный подход по отводу отработанных газов из двигателя скутера наружу. Выпускная система также служит глушителем шума, создаваемого при каждом цикле воспламенения смеси, при этом, шум должен поглощаться до установленных уровней, чтобы не беспокоить других водителей и прохожих.
В процессе работы двигателя скутера, отработанные газы, которые выходят из цилиндра, находятся под достаточно высоким давлением и высвобождаются под огромной скоростью. Сильный шум работы двигателя без глушителя характеризуется тем, что именно последствия давления и скорости отработанных газов, создают условия для расширения их в воздухе. Поэтому, глушители для скутера, как впрочем, и для другой техники, создаются таким образом, чтобы газы попадали в атмосферу после максимально эффективного охлаждения и понижения давления. Однако это лишь малая часть особенности конструкции выпускной системы.
Выпускная система и глушитель четырехтактного скутера.
Правильно настроенная выпускная система скутера – залог стабильной работы двигателя с максимальной отдачей. Это касается и четырехтактных двигателей. Конструкция четырехтактника предусматривает управление потоком топливно-воздушной смеси и отработанными газами при помощи клапанов. Правильно спроектированная система выпуска для четырехтактного скутера должна обеспечить давление в глушителе таким образом, чтобы в момент такта выпуска создать в зоне выпускного клапана небольшое разряжение, которое без настройки, так или иначе, возникнет в другой зоне. Задача инженеров, сместить эту зону разряжения именно к выпускному клапану.

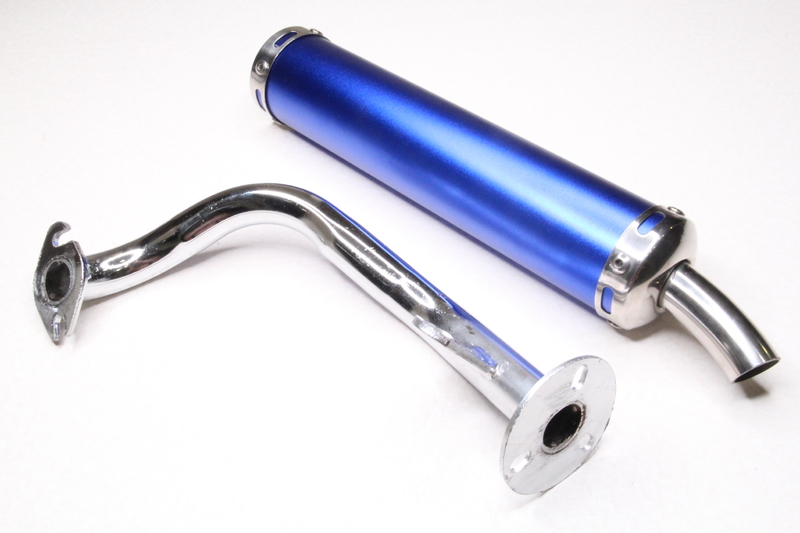

Качественный прямоток
Несмотря на кажущуюся сложность такой операции, сделать прямоточный глушитель на мотоцикл можно самостоятельно, сэкономив до 1000 долларов на покупке изделия именитого бренда. Прежде всего, стоит определиться с типом материалов, которые вы будете использовать в своей работе. Специалисты дают следующие рекомендации:
- Оптимальным вариантом будет титан, поскольку он имеет очень высокую прочность при минимальном весе. Однако согнуть титановый лист для производства глушителя будет очень сложно, равно как и найти оборудование для сварки. Можно даже не упоминать о невероятно высокой стоимости титана;
- Алюминий отлично подходит для производства глушителя по причинам, описанным выше. Однако при его использовании будет проблематично соединить приспособление с мотором мотоцикла;
- Нержавеющая сталь имеет большую массу, но прочна и достаточно легко поддаётся сгибанию. Для сварки мотоциклетного компонента из подобного материала понадобится специализированное оборудование;
- Чёрный металл тяжёл, имеет низкую надёжность и требует многократной обработки. Однако его рекомендуют использовать новичкам по причине лёгкости сгибания и сварки.
Толщина металла должна быть приблизительно равна 0,8-1,5 мм, чтобы он мог легко сгибаться и свариваться, не прогорая. Подобрав металл, оптимально подходящий для вашего глушителя, посвятите некоторое время писку требуемого оборудования для его резки и сварки.
Теперь черёд за выкройками глушителя для мотоцикла. Первым изготавливается конус резонатора, который соединяет изготавливаемое вами приспособление с мотором двухколёсного транспорта. Его также можно сделать своими руками — чтобы создать правильную выкройку, нужно помнить, что плоскостная проекция конуса является сектором круга. Следом берутся трубы, которые соответствуют диаметру выпускной системы — их должно быть три. Помните, что трубы для лучше брать готовыми, хотя при желании или отсутствии подходящих материалов их можно сварить самостоятельно.
Первая труба будет длиной приблизительно 50 мм (если потребуется, то больше) — она будет соединять мотор с новым глушителем. Вторая будет служить выпуском — ей нужно придать аналогичную длину. Третья же пройдёт внутри корпуса глушителя и будет служить для уменьшения интенсивности звуков. Чтобы получить достаточно тихий глушитель, нужно сделать последнюю трубу достаточно длинной. Однако стоит понимать, что её увеличение приведёт к удлинению корпуса глушителя мотоцикла.
Осталось выкроить сам корпус— будет ли он цилиндрическим либо приплюснутым, зависит только от вашего желания. Минимальный диаметр корпуса равен 100 мм, однако при возможности он должен равняться 150-170 мм. Боковины корпуса изготавливаются из аналогичного листового металла, после чего в них проделываются отверстия для труб. Первая и вторая труба, описанные выше, обрабатываются, после чего на них должен образоваться фланец, позволяющий прочно закрепить их внутри глушителя. В третьей трубе нужно просверлить множество отверстий — оптимальным вариантом будут дырочки диаметром 1 мм с шагом в 10-15 мм, после чего вставить её внутрь корпуса и надёжно закрепить между первой и второй.
Последним шагом в сборке глушителя мотоцикла будет его наполнение негорючим материалом, рассеивающим звук — для этого подойдёт стеклоткань. Укладывать её нужно как можно плотнее, чтобы добиться максимального приглушения неприятного звука. Теперь можно окончательно сваривать глушитель мотоцикла и . Если вы занимаетесь подобными работами первый раз, лучше попробуйте вначале изготовить все выкройки из плотного картона и примерить подобный самодельный глушитель к своему мотоциклу. Если вы допустили ошибку, то сможете понять, в чём именно состоит промах, и исправить его, не расходуя дорогостоящего металла.
Устройство глушителя четырехтактного скутера
Сегодня поговорим об устойстве глушителя и необходимости а так же возможности установки «тюнингового». Сразу же разочарую Вас в возможности выжать мощность путем применения тюнингового глушителя от известных производителей. Объясню почему. Для начала немного теории. В двухтактном двигателе глушитель состоит из двух частей: резонатора и, собственно глушителя. Именно применение «правильного» резонатора дает прирост мощности. Исходя из конструкции двухтактного двигателя (читайте статью «Устройство
и принцип работы четырехтакного двигателя»), впуск и выпуск в цилиндре происходят практически одновременно. Это значит, что в определенный момент открыты как впускные, так и выпускные окна цилиндра. Отработанные газы выходят в выхлопную трубу, а далее попадают в резонатор. Их место в цилиндре занимает топливная смесь. Но так как выпускные окна цилиндра открыты, часть топливной смеси попадает в выхлопную трубу. Цель резонатора – отразить отработанные газы, создать из них обратную волну, которая «затолкнет» топливную смесь обратно в цилиндр и тем самым создадаст более высокое давление в камере сгорания. Конечно, можно было бы написаьт по-подробнее, используя специальные термины и цитаты из умных книг, но в конце концов, этот сайт посвящен четырехтакным скутерам.
Итак, в отличии от двухтакного, четырехтактный
ДВС имеет впускной и выпускной клапаны, которые закрывают впускной и выпускной каналы. Тем самым необходимость и целесообразность использования резонатора отпадает. Тем же объясняется невозможность добиться значительных результатов, устанавливаяглушитель пониженного сопротивления или прямоточный глушитель. Конечно, немного мощности это принесет, так как снижается сопротивление, оказываемое глушителем. Те же, кто хочет изменить звук выхлопа, сделать его «по-спортивнее», могут установить такой глушитель. Но, повторяю, значительных результатов ожидать не следует.
Устройство
Глушитель четырехтактного скутера выполняет свою прямую функцию – он делает звук выхлопа тише. Корпус глушителя — труба, сваренная из листового металла. В этом корпусе находятся перегородки с отверстиями, стакан, так же из листа металла с круговыми отверстиями и оборачивающая его подкладка из негорючего материала (напоминает стекловату). Выхлопные газы, проходя через эту конструкцию, теряют скорость и температуру. Тем самым снижается звук выхлопа. Далее размещены фотографии глушителей с двух различных скутеров.
Вариант первый, устанавливается на скутеры Reggy и тому подобные
Так как европейские требования к чистоте выхлопных газов довольно строги(это не распространяется на скутеры с объемом цилиндра 50 куб. см и менее), в этом глушителе использавана так называемая «секундарная» система. Точного определения я привести не могу, но после разборки понял: выхлопные газы смешиваются с чистым воздухом, таким образом содержание СО в выхлопе снижается.
Слева: выхлопная труба, маленькое отверстие на ней — отверстие для подачи свежего воздуха в глушитель.
Справа: Задняя крышка глушителя срезана.
Слева: передняя крышка глушителя.
Справа: виден стакан из стали с круглыми отверстиями.
Слева: корпус глушителя разрезан вдоль, видны стакан и оборачивающая его минеральная вата.
Справа: передняя крышка с приваренным к ней стаканом.
Вариант второй, пример – скутер Baotian
Не буду говорить про модели, поступающие в РФ, но в европейские установлен полноценный катализатор. Цель – дожиг газов и содержащихся в них бензина и вредных веществ.
Слева и посередине: глушитель
в разобранном виде.
Справа: на фото виден катализатор
Послесловие
Для фотографий были разобраны глушители, поврежденные в аварии. Разбор производился в ознакомительных целях.
В глушителе четырехтакного двигателя образуется намного меньше нагара, чем в глушителе двухтактного. Чистка глушителя, в принципе, не рекомендована и не является необходимой. Разбирать нормально функционирующий глушитель я Вам не советую.
В следующих статьях будет описаны такие операции, как покраска глушителя и защита его от ржавчины. А так же будет рассмотрен пример самостоятельного изготовления глушителя из нержавеющей стали.
Четырёхтактный двигатель из хлама
Замена смазки в закрытом подшипнике
Поршневая группа
Несколько слов о «нулевиках»
У двухтактных двигателей — деньги летят в трубу
Устройство и принцип действия двухтактного двигателя внутреннего сгорания
Цифровые тахометры
Устройство сигнализации при приближении к объекту.
Устройство вариатора скутера
Обзор цилиндров класса sport 70
Все самоделки
Если у вас есть старый но не убиваемый Японский скутер, который в отличии от гнилого Китайца не блещет хромом, но как никто достоин выглядеть красиво и достойно. Поэтому давайте придадим глушителю новый вид.
Нам понадобятся очень простые материалы:
- Небольшой лист тонкой нержавейки, толщиной 0.4-1 мм.
- Отрезок рулонного термостойкой звукоизоляции, толщиной ~5 мм (асбест или др.)
Инструменты:
- Сварочный полуавтомат.
- Болгарка с тонким диском 1 мм.
Лирическое отступление.
Со временем даже у самых именитых производителей мототехники, в моем случае это Хонда, происходит полная закупорка глушителя выхлопным нагаром, после чего мотор полностью перестает заводиться и у нас остается только два варианта, покупать новый Китайский глушитель или разбирать и чистить старый.
Но так как Китайские глушители в большинстве случаев просто пустая и тонкая банка, в которой совершенно отсутствует система обратного резонанса волны, а это для двухтактного мотора приговор на потерю мощности до 50% и как следствие, скутер полностью перестает ездить!
Поэтому — всем рекомендация, выбирать второй вариант — чистку, а не замену, ну если только не на Оригинал!
Во время распиловки банки глушителя для чистки, по безвыходности, приходится удалять внутренний стекловолоконный шумаизолятор корпуса, после этого звук работающего скутера становится более громкий и противный (звонкий), резонирует банка корпуса, а также внешний вид глушителя страдает и уже не такой аккуратный как прежде.
Поэтому, данный тюнинг убивает сразу двух «зайцев», декоративное украшение глушителя и дополнительная шумаизоляция, которая полностью возвращает уровень шума к норме нового.
Изготовление и сборка.
Откручиваем четыре гайки и снимаем глушитель.
Замеряем длину окружности глушителя и его длину между сварочными швами.
К полученным размерам окружности прибавляем 2-3 см. для стыка, а к ширине прибавляем 2 см. на загибы. Из тонкой нержавеющей стали вырезаем расчитанный прямоугольник.
С широких сторон делаем загибы 5 — 6 мм. Достаточно положить на уголок, зафиксировать двумя струбцинами и простучать молотком.
Сразу полируем поверхность, например пастой ГОЕ.
Тонким 1мм. диском делаем запилы на всю высоту загиба, с шагом 5 мм.
Убираем острые края и заусеницы.
По получившимся размерам вырезаем отрез шумаизолятор (например асбест. ткать, стеклоткань или др.), чтобы она плотно входиал внутрь между загибами и длиной равной длине окружности банки глушителя.
Этот «бутерброд» оборачиваем вокруг банки глушителя, так чтобы стык был внутрь к колесу.
Для удобства сжимаем и закрепляем на хомуты или другие крепежи (например; резиновые кольца, ремни).
Производим точечную сварку.
Удаляем крепеж и устанавливаем глушитель обратно на скутер.
Заводим!, наслаждаемся как тихо работает и любуемся блеском нового глушака!
Этап 2.
Самый трудоемкий и грязный процесс – разборка глушителя.
На моем скутере стоит штампованный, неразборный глушитель, наверное, у всех такой. Все швы заварены, и я смутно представлял, что там внутри. Знал, что там несколько перегородок и трубки.
Решил, что разбирать буду с конца. Чтобы разрезать глушитель, можно применить «болгарку». Но я подумал, что след от диска будет слишком широкий, да и ровно «разделать» все равно не получится. Поэтому взялся за дедовский способ – ножовка по металлу.
Чтобы полотно сильно не перегревалось, смазал его машинным маслом – я всегда так делаю, хотя и не знаю правильно ли это? Банку распиливал по кругу, чтобы не задеть центральную трубку – 5 мин и готово!
Отпилил, и что я вижу — перегородка и трубки.
Чуть-чуть поковырявшись, я понял: н-е-е-е-т, так просто он не разберется.
Может попробовать разбирать с другого конца? Но там уши для крепления. Не проблема, болгарка поможет. Кстати, не забываем про очки – они защитят ваши глаза от мусора и летящих искр. Спилил. Теперь опять ножовкой по металлу по кругу распиливаю банку. Распилил, но еще что-то держит – надо отпилить центральную трубку. Банка раскрыта с двух сторон, но разбираться не хочет.
Почистив глушитель от грязи на корпусе, я замечаю три точки сварки – крепление центральной перегородки. Придется высверливать.
Сначала сверлим тонким сверлом диаметром 2-3мм, а затем более крупным. Мне понадобилось 8 мм.
При дальнейшей разборке без большого молотка не обойтись. Выковырял и выбил заднюю стенку, потом среднюю перегородку, и достал перфорированную сетку и стекловолокно из передней части. Ну и пылищи там было!!! Я же не знал, вот и пришел домой с черным лицом. Мой вам совет – разбирать глушитель на улице, а еще лучше в марлевой повязке.
На извлечение внутренностей у меня ушло часа 2, и какими только словами я не вспоминал разработчика этого глушителя. Самая страшная часть позади.
Как сделать прямоток на скутере
Вам понадобится
- — болгарка;
- — сверло;
- — молоток;
- — сетка или трубка с отверстиями;
- — стекловолокно;
- — термоустойчивая краска.
Инструкция
Для начала снимите декоративные защитные пластины и глушитель, открутив четыре болта. Разрежьте его с конца по кругу с помощью болгарки или ножовки по металлу. Теперь необходимо найти и высверлить точки сварки сверлом, используя сначала тонкое, а потом сверло более крупного диаметра. Выбейте молотком заднюю стенку и достаньте перфорированную сетку, которая находится в передней части.
Оставьте корпус от старого глушителя. Изготовьте центральную трубу из трубки или сетки с большим количеством отверстий. Дыры в трубе можно сделать на сверлильном станке. В качестве набивки используйте стекловолокно. Сначала необходимо скрепить все части глушителя несколькими точками сварки. Если при его запуске все работает нормально, сделайте капитальное крепление.
Изготовьте фиксатор для сетки, используя трубу подходящего размера. Приварите фиксатор и вставьте сетку внутрь. С другой стороны сетка фиксируется трубкой, которая является одновременно выходной. Очень плотно забейте стекловолокно между корпусом и сеткой, чтобы внутренности глушителя со временем не вылетели наружу. Саму трубку обмотайте асбестом или любым другим огнестойким материалом.
Окончательно собрав глушитель, зачистите, обезжирьте его и покрасьте специальной краской. Места соединения глушителя желательно заделать герметиком.
Видео по теме
Обратите внимание
Распиливать глушитель нужно очень аккуратно, чтобы не повредить перегородку и трубки, которые находятся внутри. При распиливании обязательно пользуйтесь специальными очками, чтобы не повредить глаза.
Полезный совет
Вместо стекловолокна, набивку можно сделать из каолиновой ваты. Она не горит и не плавится даже при температуре 1300 градусов. От материала набивки, диаметра перфорированной трубки, а также длины глушителя зависит звук выхлопа.
- Прямоток на скутер своими руками в 2018
- как сделать прямоток на мопед в 2018
www.kakprosto.ru
Этап 5.
Сборка. Конструкция глушителя с самого начала представлялась мне разборной. Думал, что будет 3 части, но остановился на двух. Первая сборка и запуск были экспериментальными, поэтому крепление все частей не было капитальным – просто прихвачено парой точек сварки.
Фиксатор для сетки я изготовил из трубы подходящего диаметра и приварил намертво. С другой стороны сетка также фиксируется трубой, которая у нас является также и выходной. Вставляем сетку внутрь. Пространство между ней и корпусом глушителя забиваем стекловолоконным материалом. Набивка осуществляется достаточно плотно. Как показала практика, при неплотной набивке внутренности глушителя очень быстро вылетают наружу.
Первый запуск надо проводить на открытом воздухе, так как в воздух выбросится множество мелких частиц стекловолокна, которые очень вредны при вдыхании. При окончательной сборке полностью зачищаем корпус глушителя, обезжириваем его и красим специальной термостойкой краской.
Глушитель саксофон на скутер своими руками
Даже при минимальном тюнинге скутера нужно задуматься об установке резонансного выхлопа. Принцип действия и обзор саксофонов, как называют в народе такие глушители, мы приведем в другой статье.
Резонансный глушитель саксофон — вещь не дешевая и не каждому по карману. Соответственно у скутеристов возникает желание сэкономить и сделать такую выхлопную трубу собственными силами. В данной статье Вы узнаете как сделать примитивный самодельный саксофон на примере скутера Yamaha Jog. Почему примитивный? Потому, что при этом методе мы не будем вести расчёты резонатора (для этого требуется специальная программа), а просто воспользуемся чертежом глушителя саксофона.
Как сделать глушитель Yamaha Jog саксофон
Итак, приступим. Для изготовления саксофона нам потребуется металл, толщиной приблизительно 1,2 мм. Его нужно покроить согласно размерам, указанным на чертеже (Вы можете подгонять эти размеры ближе к своим параметрам). Чтобы точно погнуть метал мы вытачиваем деревянную болванку по размерам (такой себе деревянный глушитель получился) и уже по этой форме гнем сталь. После тщательной подгонки заготовки свариваем стыки полуавтоматической сваркой. Зачищаем деталь любыми доступными способами.
Также выгибаем муфлер и трубу глушителя. С одной стороны завариваем полностью, а с другой стороны на заклёпках (для замены наполнителя, тут стекловата). После сварочных работ все элементы проверяем на герметичность — пропусков не должно быть, конечно.
Шлифуем все детали и красим. В данном случае муфлер окрашен порошковой краской, а все остальное — простой акриловой краской.
Крепления на муфлере сделаны из нержавеющей стали.
И вот результат нашей кропотливой роботы — копия саксофон Tecnigas. Не плохо, правда?
Еще лучше смотрится саксофон на скутере.
После установки такого глушителя может понадобится регулировка карбюратора скутера, настройка трансмиссии в целом и вообще двигателя.
skuterov.ru
Готово!
Впечатления и результаты. Звук конечно на любителя, но, на мой взгляд, получилось неплохо. В Интернете нашел интересную фотографию. Как я понял, уменьшая диаметр выходной трубки можно уменьшить громкость. Поэкспериментировал, и действительно: громкость уменьшается, но и басовитость тоже пропадает! А какой смысл тогда в прямотоке? Ах да, забыл! Вас, наверное, еще интересует прирост мощности? Ничего сверхъестественного я не заметил. Небольшой прирост появился в верхнем диапазоне оборотов. Также не забываем, что при установке прямотока необходимо обогатить топливную смесь.
И в путь, с громким рокотом, который кому-то нравится, а кого-то раздражает и бесит!
Владимир Марук, Минский скутер-клуб
Есть ли достоинства у прямотока?
Почему некоторые мотоциклисты отчаянно хотят увеличить громкость своего коня? Их классический аргумент: «Громкий выхлоп спасает жизнь». Этот аргумент работает в эпизодических ситуациях, которые типичны для наших дорог, однако не существует научного доказательства пользы громкого выхлопа при избегании аварий.
Кроме того, этот аргумент предполагает правильное поведение участников движения, когда они слышат мотоциклетный рёв. Но это крайне рискованное предположение: водитель может испугаться громкого рёва рядом с собой и повести себя совсем не так, как от него ожидается, что может быть опасным для мотоциклиста. Громкий выхлоп может быть заметен, но вряд ли будет более эффективным средством для предотвращения ДТП, чем навыки безопасной езды вкупе со светоотражающими элементами на экипировке и обязательным шлемом на голове.
Даже если аргумент «Громкий выхлоп спасает жизнь» работает в некоторых ситуациях, этого не хватает для компенсации неприятных ощущений от него. Честно говоря, многие мотоциклисты используют прямоток для привлечения внимания и показания собственной «крутости», не заботясь ни о своей безопасности, ни об окружающих.
Такое оправдание использования прямотока слишком эгоистично, не находите? На одной чаше весов веселье мотоциклистов, на другой – спокойствие окружающих
Что же из этого наиболее важно?
Альтернативные варианты
Если вас интересует, как сделать глушитель тише, не теряя при этом драгоценные лошадиные силы, вы можете воспользоваться схемой, которая достаточно давно используется в китайской мототехнике. Однако стоит помнить, что подобный вариант подходит лишь для производства глушителей маломощных мотоциклов, чья производительность не превышает 40 л. с. В корпус глушителя на две трети его длины вводится труба, последние 10 сантиметров которой покрываются мелкими отверстиями по описанной выше схеме. Установив трубу впуска, занимаемся выпуском, который будет представлять собой трубу немного большего диаметра, введённую с противоположной стороны на две трети. Остаётся также просверлить отверстия в 10 сантиметрах, расположенных ближе всего к — такой глушитель будет представлять собой компромисс между прямотоком и заводским изделием.
Если вы знаете устройство глушителя мотоцикла, то наверняка сможете сделать прямоток из обычной детали. После вскрытия корпуса вы увидите трубки, которые проходят через специальные камеры сначала к концу глушителя, а затем обратно и вновь к выхлопному патрубку. Их, равно как и каталитический нейтрализатор мотоцикла, потребуется удалить, чтобы добиться требуемого эффекта. Внутрь вставляется упомянутая в предыдущих схемах перфорированная трубка, которая обматывается стекловолокном. Конечно, можно купить специальный синтетический материал, применяющийся в набивке оригинальных глушителей, но он будет стоить заведомо дороже.
Если вы уже знаете, как сделать глушитель мотоцикла, полностью соответствующий вашим требованиям, не забудьте о тонкой настройке выхлопа — для этого вам нужно подобрать оптимальный диаметр и положение труб, а также плотность размещения отверстий. Добиться идеального результата без применения специального стенда практически невозможно, поэтому придётся довольствоваться приблизительными параметрами, полученными опытным путём. Кроме того, после установки иного глушителя следует заново настроить мотор мотоцикла. Современным инжекторным моторам потребуется установка новой прошивки, а вот карбюраторные мотоциклы обходятся простой регулировкой топливной системы. Подобная работа по силам далеко не каждому , поэтому, вполне возможно, что вам придётся отправиться в специализированный сервисный центр.
