Устройство и принцип работы механической коробки передач

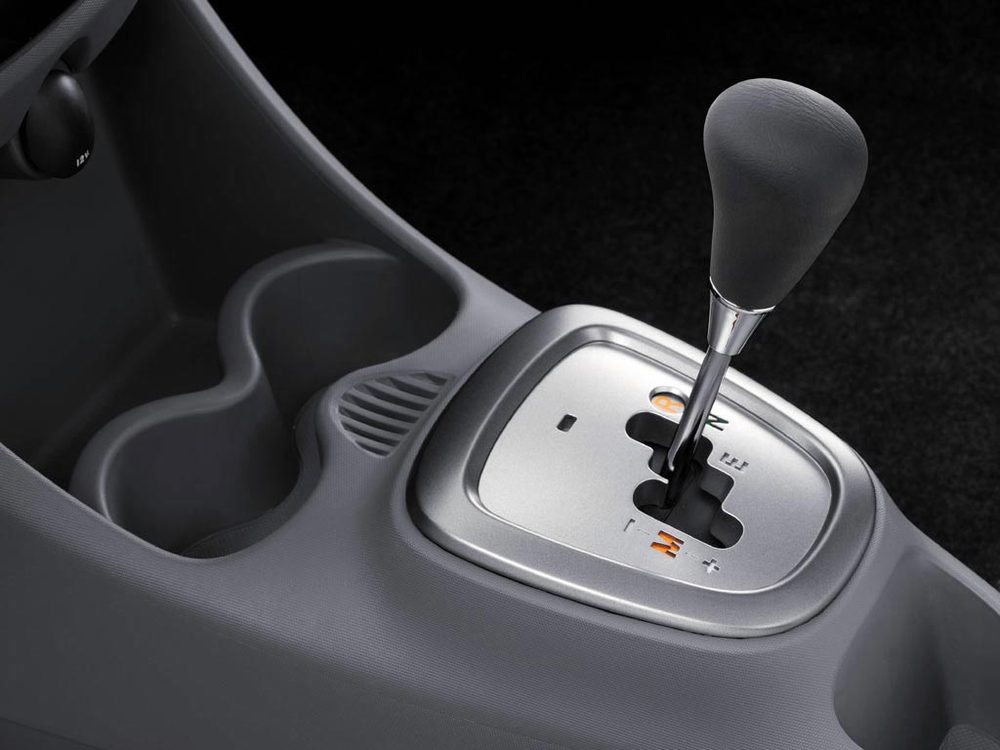

Роботизированная коробка передач (робот)

Роботизированная коробка представляет собой объединение механики и автомата. По сути, эта та же механическая коробка, только управление осуществляется не вручную рычагом переключения, а с помощью сервоприводов или мехатроником. Управление происходит через компьютерной блок, который принимает решение о переключении шестерни.

Характерной особенностью робота, из-за которой его не любят многие автолюбители, являются рывки при переключении передач. Чтобы избавиться от этой проблемы, инженеры придумали систему с двумя сцеплениями. Такая модель установлена в Toyota Corolla. Переключения здесь более плавные, чем у однодискового робота, но хуже, чем у других коробок. Также отметим, что робот не очень “любит” пробки. Поэтому при выборе автомобиля для городской езды в плотном трафике учтите этот фактор.

Плюсы робота:

  • стоимость ниже, чем у АКПП
  • ремонтопригодность

Минусы роботизированной коробки:

  • рывки при переключении
  • низкая надежность управляющих механизмов и дисков сцепления

Из чего состоит АКПП?

1. Гидротрансформатор — сходен со сцеплением в мех.коробке, но управления непосредственно водителем не требует.
2. Планетарный ряд — сходен с блоком шестерен в мех.коробке и изменяет придаточное отношение в автомате при переключении передач.
3. Тормозная лента, задний фрикцион, передний фрикцион — они служат для непосредственного переключения передач.
4. Устройство управления — это целый узел состоящий из шестеренчатого насоса, клапанной коробки и маслосборника. Клапанная плита (гидроблок) — это система каналов с клапанами (соленоидами) и плунжерами, выполняющими функции контроля и управления, также преобразует нагрузку двигателя, степень нажатия на акселератор и скорость движения в гидравлические сигналы. На основании таких сигналов, за счет последовательного включения и выхода из рабочего состояния фрикционных блоков, автоматически меняются передаточные числа.

Гидротрансформатор                                                                                 Планетарный ряд

Тормозная лента                                                                                          Пакеты фрикционов

Гидротрансформатор (torque converter ) – предназначен для того чтобы передавать крутящий момент от двигателя к компонентам АКПП. Установлен он в кожухе расположенном между коробкой и двигателем выполняя функции сцепления. Наполненный рабочей жидкостью в процессе работы он несет высокие нагрузки вращаясь с довольно большой скоростью. Он, поглощая и сглаживая вибрации двигателя и передавая крутящий момент, приводит в действие  насос для масла, который находится в коробке передач.

Масляный насос в свою очередь трансмиссионной жидкостью наполняет гидротрансформатор создавая тем самым нужное давление в системе контроля и управления. Поэтому мнение о том, что машину с автоматом можно принудительно завести без стартера разогнав ее до большой скорости, является ошибочным. Энергию шестеренчатый насос получает только от двигателя, при неработающем двигателе давление в системе контроля и управления отсутствует вне зависимости от того в каком положении находится ручка рычага переключения скоростей. Поэтому вращение карданного вала принудительно не заставит коробку заработать, а двигатель — завестись.

Планетарный ряд — в отличие от «механики», где сцепляющиеся между собой шестеренки и параллельные валы, в «автоматах» в основном используются передачи планетарные.


Составные части фрикциона — давлением масла в движение приводится поршень (piston). Поршень двигаясь под давлением масла, посредством конического диска ( dished plate) прижимает очень плотно ведомые к ведущим дискам пакета, от чего они вращаются единым целым и осуществляют передачу крутящего момента от барабана к втулке. Несколько планетарных механизмов, обеспечивающие необходимые передаточные отношения, расположены в корпусе коробки передач.

Передачу же крутящего момента от двигателя через механизмы планетарные непосредственно к колесам осуществляется при помощи фрикционных дисков, дифференциала и прочих сервисных устройств. Посредством трансмиссионной жидкости через систему контроля и управления происходит управление всеми перечисленными устройствами.

Тормозная лента — устройство посредством которого  осуществляется блокировка элементов планетарного ряда.

Гидроблок – сложнейший механизм в автоматической коробке. Как мы уже писали выше, это мозги трансмиссии. Наиболее дорогстоящая по ремонту деталь.

Устройство АКПП Видео

Виды АКПП и их различие

Принцип работы всех видов АКПП сводится к перемене передаточного числа, которая обеспечивает преобразование мощности двигателя. Производители современных машин устанавливают трансмиссию таким образом, чтобы потенциал можно было использовать полностью. За счёт работы АКПП, усилие передаётся от мотора к колёсам автомобиля с самыми маленькими потерями. Достигается это за счёт отсутствия разрыва сцепления.

Водитель за счёт нажима на педаль газа переключает передачи. Двигатель при этом раскручивается, провоцируя на движение насосное колесо. От лопастей под влиянием центробежной силы моторное масло переходит к турбине, обеспечивается вращение. Жидкость в результате переходит обратно к насосному колесу.

В отдельных АКПП, при скорости 20-60 км/ч, происходит автоматическая блокировка гидротрансформатора муфтой. Автомат при этом жёстко сцепляется с мотором, потому потеря мощности не прослеживается. Интересно, что при эксплуатации в таких условиях, масло быстрее приходит в негодность из-за перегрева и износа фрикционной накладки. Крутящий момент от двигателя переходит по выходному валу в АКПП.

АКПП занимает передовое место среди числа всех известных вариантов. Новые системы постоянно разрабатываются и совершенствуются. Из общих списков можно выделить вариаторные, роботизированные и классические типы.

Классическая автоматическая коробка передач

Гидротрансформаторный модуль популярен до сих пор, несмотря на наличие других, более совершенных вариантов. Такая трансмиссия используется и сейчас. Её устанавливают на авто, сходящие с конвейера.

Стандартная АКПП

АКПП включает планетарный редуктор, управляющую систему и гидравлический трансформатор. Последний элемент механизма является самым значимым, отсюда и название конструкции. Модуль активно используют на легковых и грузовых транспортных средствах.

Кому подойдёт автомобиль с АКПП? Вероятно всего, только новичкам. Управлять автоматом после механики даже опытным автовладельцам бывает достаточно сложно. Многим владельцам, несмотря на видимое упрощение режима эксплуатации, бывает тяжело перестроиться.

Роботизированная

Роботизированная коробка является достойной и современной альтернативой для классического варианта АКПП. Переключение скоростей в ней обеспечивается за счёт взаимосвязи электрических механизмов, проявляющих активность за счёт электронного блока. Главное сходство этой системы с классической – наличие сцепления в корпусе КПП.

Роботизированная АКПП

Вариатор

Это устройство плановой бесступенчатой передачи, обеспечивающее передачу крутящего момента на колёса. Такая конструкция производит уменьшенный расход топлива при условии сохранения или приумножения динамических показателей.

Вариатор

При правильном использовании, вариатор помогает бережно эксплуатировать мотор транспортного средства. Модуль бывает цепным, ремённым и тороидальным.

Отличная статья в тему: Вариатор или автомат: что лучше и надежнее, плюсы и минусы, чем отличаются коробки передач, в чем разница

DSG

DSG это тоже роботизированная система, обеспечивающая автоматическое включение первой и второй скорости, при разомкнутости сцепления. Так модуль начинает подготовку ко включению повышенной передачи. При переключении сцепление первой ступени размыкается, а второй смыкается, действие происходит и в обратном порядке.

DSG-7

Сходство с механикой в том, что синхронизаторы способны переключать скорость при блокировки шестерни. Работа муфт обеспечивается с помощью движения цилиндров. Сцепление работает за счёт гидропривода.

Многовальные коробки прямого переключения

Такие коробки передач используют в спорткарах. Например, в Koenigsegg Jesko применяют КПП с 3-мя валами, 9 передачами и 7-ю фрикционами. Автомобиль моментально может переходить в спортивный режим, так и в экономичный городской. Регулируется это при помощи кнопки: полунажатие левой кнопки снижает передачу, полное нажатие – включает спортивный. Если полунажать на правую – передача повысится, если нажать до конца – включится экономичный.

А в некоторых спортивных Mercedes есть АКПП со сцеплением, который по стиля езды похож на вышеуказанный, но имеющий совсем другие внутренние составляющие.

Трехвальная 6-ступенчатая коробка передач Mercedes-Benz C-class sport coupe

Классический «автомат» или гидротрансформатор

Это также «древняя» трансмиссия появилась примерно около 100 лет назад, только вот первое применения нашла на кораблях, где «связывала» ведущий винт и вал. После этого виды этих АКПП перекочевали уже на автомобили.

Сейчас применяются очень широко, также как и механические виды, сначала были на 3, позже на 4, а сейчас существуют уже и на 8 передач. Прогресс не стоит на месте.

В этой коробке практически вообще нет сцепления в понимании механики, читаем вот эту статью. Здесь передачей крутящего момента занимается гидротрансформатор. Если утрировать то это специальная «турбина» — которая передает давления масло от одной крыльчатки на другую. У них нет жесткого сцепления между собой, а только давления масла. Одна «крыльчатка» подсоединена к двигателю и получает от него крутящий момент, другая подсоединена к валам, а после уже к колесам.

Этот вид коробки передач использует большое количество масла в своем строении (оно специально разработано для автоматов этого класса), обычно, если посчитать в литрах это от 8 до 12.

Автоматы по своему строению могут различаться на адаптивные и регулируемые водителем.

Адаптивные – автоматически подстраиваются под манеру вождения, например если вы всегда «жарите в пол», то переключения будут способствовать быстрому набору скорости, но экономии не будет. Если ездите аккуратно, с невысокими оборотами, а также с невысокой скоростью, то переключения будут способствовать размеренной езде, а также экономии топлива. Адаптация происходит на уровне ЭБУ, где накапливаются данные, и первые «режимы поведения» могут уже проявиться через первые 100 километров.

Регулируемые – это виды автоматов, которые полностью подчиняются действию водителя. У них как правило есть несколько режимов – СПОРТ, ЭКОНОМ, КЛАССИЧЕСКИЙ (ГОРОД) и ЗИМНИЙ. У некоторых производителей их может быть до 7 – 8. То есть вы сами выбираете нужную для себя «кнопку».

Плюсы автомата:

  • Удобство вождения (особенно для новичков), нет педали сцепления.
  • Прочность и неприхотливость. Современные виды автоматов, достаточно прочны, я бы сказал при должном обслуживании он проходит у вас весь срок эксплуатации автомобиля
  • Бережет мотор, в спокойной езде (городской режим или эконом), не рвет его.
  • Плавность работы, сейчас практически все автоматы лишены сильных рывков и толчков при переключении, что дает плавность и комфорт движения.
  • Трогаться в горки одно удовольствие, машина с АКПП не покатится назад, для новоиспеченных водителей это просто спасение.

Минусы АКПП:

  • Большое количество масла в трансмиссии, зимой долгий прогрев, а также более сложный запуск
  • Нежелательно буксовать, иначе масло может «закипеть», что может привести к поломке
  • Сложный и дорогой ремонт
  • Низкий КПД, потому как нет жесткой связи с двигателем
  • Больший расход топлива
  • Потеря в разгонной динамике
  • Нежелательно буксировать, нужно вызывать эвакуатор

Не смотря на минусы этой трансмиссии, популярность ее стремительно растет, это и понятно ведь сейчас очень жесткое движение в городах, а сцепление это лишнее потеря концентрации. Если подвести итог по технической надежности этого вида коробки передач, то при должном обслуживании – смене масла, может прослужить не менее 300 – 400 000 километров, а возможно и более.

Достоинства и недостатки МКПП

Любая система, в том числе и КПП, имеет несколько различных конструкций, обладающих различными плюсами и минусами. Рассмотрим, чем МКПП отличается от других типов КПП:

  • Главным плюсом использования МКПП является её цена. Большинство бюджетных автомобилей комплектуются именно механикой. Конечно, не стоит ожидать того, что на «бюджетник» вам установят шестиступенчатые МКПП или новейшую механику с семью ступенями (такие коробки иногда ошибочно называют коробками седьмого поколения);
  • Если сравнивать МКПП с гидромеханикой, то МКПП будет намного легче по весу и обладать более высоким КПД;
  • МКПП не требует такого охлаждения, как АКПП;
  • Простота и надёжность конструкции (даже в варианте с МКПП для автомобилей с передним приводом);
  • Автомобили с МКПП более экономичны, чем с АКПП (это не относится к новейшим моделям АКПП, которые могут быть экономичнее «механики»);
  • Ремонт автомобиля с МКПП не вызывает сложностей и может быть произведён самостоятельно;
  • МКПП больше подходит для спортивных автомобилей, позволяя применять техники экстремального вождения, контролируемого заноса и так далее;
  • Автомобиль, оборудованный МКПП можно завести толканием, а если не получится, то отбуксировать на любое нужное расстояние.

Недостатки МКПП заключаются в следующем:

  • Переключение передач занимает больше времени, чем при использовании АКПП, так как происходит разобщение двигателя и трансмиссии в момент переключения;
  • Для плавного переключения передач необходимы навыки вождения с таким типом КПП;
  • Сцепление часто выходит из строя и нуждается в замене;
  • При езде на автомобиле с МКПП водитель больше устаёт, так как вынужден постоянно переключать передачи. Особенно эта проблема актуальна в больших городах.

Конструктивные особенности

Секвентальная КП от других коробок отличается рядом конструктивных особенностей. Во-первых, в основе конструкции находятся шестерни с прямыми зубчиками, чего нельзя сказать о механической коробке. В ней установлены косозубые шестерни. Именно в прямых зубьях и скрывается главное преимущество СКП. Такие шестерни практически не образуют трения. Во-вторых, диаметры шестеренок увеличены по сравнению с теми, что есть в «механике». В-третьих, в секвентальной КП применяется гидравлический сервопривод. Но автолюбители не видят отличий между сервоприводом гидравлическим и «автоматикой». Но это в корне не верно, эти конструкции имеют разный принцип работы и КПД.

К другим особенностям относят то, что рычаг переключения находится часто на руле. Вместо рычага бывают кнопки. При этом коробка функционирует либо в стандартном механическом, либо в спортивном режиме.

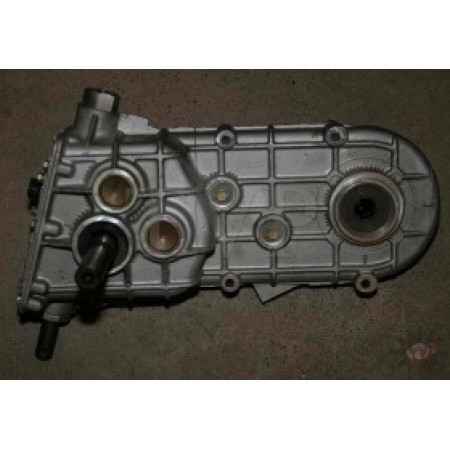

Как разобрать коробку передач

Перед тем, как разобрать устройство, выделите плоскость КПП от ведомого шкива (ВШ) правой частью, а плоскость диска тормоза левой.

Пошагово, выполните действия:

Достаньте щуп. Выньте крышку 1 с оболочки КПП, выкрутив винты 16. После этого снимите верхнюю часть 13, манжету 12, открутив 4 винта (под номерами 14).
Снимите прорезиненные кольца (РК) 11 уплотнения осей трех элементов: вариатор, тормоз и реверс.
Вытащите планку 47, открутив гайку 45. Выкрутите втулку 53 и достаньте трос 44 с пружиной 52.
Выкрутите втулку 48 с болтом 61.
Вытащите рычаг 51.
Выньте не целиком две оси 60 и 63 и извлеките вилки 64, 56, заранее установив шар 57 с пружиной 58. Целиком выньте ВЛ 60, 63.
В заглушках 40 следует просверлить отверстие 010 полностью, и удалить заглушки из оболочки КПП.
Снимите манжету 22. При помощи выколотки из алюминия достаньте тормозной ВЛ 39 из оболочки КП со сборным узлом, являющимся частью опоры, поддерживающей ВЛ тормоза 39, из оболочки коробки с ПШ 5

Важно, чтобы этот элемент входил в левую половину.

Шестерни 35, 36, 38, а также втулка 37 должны оставаться в корпусе коробки. Выньте ПШ 5 с вала 39 тормоза, используя пресс.

При помощи выколотки из алюминия достаньте ВЛ реверса 43, пока не будет освобожден подшипник 5 из левой части КП

Важно понять, что зубья соединились, сдвинув их в другое направление. Поверните ось реверса (ВР) таким образом, чтобы зуб 42 МТ не прикасался элементов блока шестерен 8 компонента 2 у ВР

Вал реверса должен выйти, чтобы у вас получилось снять левый ПШ 5. Используйте съемник для того, чтобы достать левый ПШ 5 ВЛ реверса. Для извлечения МТ 42 с оси реверса нужно снять кольцо с пружиной 41.

Устройство

Конструкция МКПП мало изменилась с тех пор, как были сделаны и запатентованы основные ее элементы. Механическая коробка переключения передач состоит из следующих деталей и узлов:

  • картер;
  • входной, выходной и промежуточный валы;
  • синхронизаторы;
  • ведущих и ведомых шестерней;
  • механизма переключения передач.

Собранные в едином корпусе детали взаимодействуют между собой, обеспечивая передачу крутящего момента. Устройство механической коробки передач зависит от особенностей конструкции и количества валов — по данному признаку они делятся на двух- и трех вальные. Последняя компоновка называется соосной и в технической литературе ее принято называть классической.

Валы и блоки шестерней

В такой конструкции ведущий и ведомый валы размещены картере коробки один за другим. В хвостовике первичного вала установлен подшипник, на который опирается конец вторичного. Отсутствие жесткой связи позволяет им вращаться независимо друг от друга с разной частотой и в разном направлении. Ниже под ними располагается промежуточный вал, передача усилия происходит через блоки шестерней установленных на указанные детали.

С целью снижения шумности редуктора, шестерни в нем делаются косозубые

При изготовлении данных деталей используется жесткая система допусков, и большое внимание уделяется качеству обработки сопрягаемых поверхностей

На ведущем валу классической механической коробки жестко закреплено несколько шестерней разного диаметра и соответственно с разным количеством зубьев. В отдельных случаях узел делается цельным, что обеспечивает ему максимальную прочность.

Шестерни на вторичном валу могут устанавливаться двумя способами:

  • подвижно на шлицах;
  • фиксировано на ступицах.

Соединение с ведущим валом в первом варианте происходит за счет продольного перемещения ведомой шестерни по шлицам до вхождения в зацепление в ведущей. Такая схема отличается простотой и надежностью и получила достаточно широкое распространение.

В другой конструкции продольное перемещение деталей исключается и соединение происходит при помощи скользящей муфты.

Видео — как происходит передача крутящего момента в МКПП:

Угловые скорости ведущего вала и ведомого уравниваются при помощи специального устройства, который называется синхронизатором. В коробках передач спортивных автомобилей или машин специального назначения вместо данных узлов могут использоваться кулачковые муфты.

Механизмы управления

За всю историю развития автотранспорта было разработано множество оригинальных конструкций. Наибольшее распространение получила компоновка, используемая в современных агрегатах.

Управление механической коробкой передач осуществляется специальной конструкцией, состоящей из следующих элементов:

  • рычага;
  • приводов;
  • ползунов;
  • вилки;
  • замка;
  • муфты переключения передач.

Изменения режимов работы агрегата производится водителем путем перемещения рычага из одного положения в другое. Через приводы задействуются ползуны. Защитой от одновременного включения является специальный блокирующий механизм – замок. В трехходовых коробках он делает невозможным перемещение двух ползунов при движении третьего.

Этот узел приводит в действие вилку переключения передач, которая вызывает смещение муфты. Данная деталь представляет собой толстостенное кольцо со шлицами на внутренней поверхности. Они находятся в постоянном зацеплении с зубчатым венцом ведомого вала, по которому муфта перемещается вдоль него. Аналогичные шлицы имеются и на боковой поверхности ведомой шестерни.

При переключении передач рычаг вначале переводится в нейтраль, из которой производится выбор нужного режима. За это время синхронизатор выравнивает угловые скорости, и шестерня блокируется муфтой. Крутящий момент с первичного вала передается на вторичный и далее через главный редуктор на ведущие колеса.

Синхронизатор обеспечивает безударное переключение, при этом время его срабатывания не превышает нескольких сотых долей секунды.

Видео — устройство сцепления и МКПП, наглядный рассказ от компании Тойота:

Мягкость работы механической коробки передачво многом зависит от общего состояния деталей и, в особенности, данного узла.

Синхронизатор представляет собой бронзовое кольцо с зубчатым венцом на внутренней стороне. При движении муфты она сначала прижимает деталь к конусной поверхности на боковине ведомой шестерни, возникшей при этом силы трения достаточно для выравнивания частоты вращения валов. После синхронизации происходит блокировка зубчатого колеса муфтой переключения.

Вариатор

Вариатор — это бесступенчатая коробка переключения передач. Такая трансмиссия достаточно простая. Крутящий момент изменяется плавно, что обеспечивает абсолютную плавность хода. КПД такой коробки довольно высокий, так как отсутствуют дополнительные механизмы и шестерни.

Вариатор состоит из двух шкивов, способных менять свой размер, и соединенных специальным ремнем, что позволяет подбирать наилучшее соотношение передаточных чисел.

Недостатком вариатора является его ограниченная применяемость, связанная с невозможностью использовать на достаточно мощных двигателях. Так что основная сфера применения такой системы переключения передач – городские малолитражные автомобили и скутеры.

Осмотр трансмиссионного масла

Масло в АКПП выполняет смазывающую, охлаждающую, передающую и управляющую функции. Механические части коробки передач смазываются или погружены в эту техническую жидкость, поэтому их износ и поломка косвенно определяются уровнем, консистенцией и цветом масла.

Проверка выполняется в такой последовательности:

  1. Найти щуп для диагностики масла.В большинстве машин с АКПП он имеет красный цвет. Подготовить чистую тряпку без видимых ворсинок и белый лист бумаги.
  2. Включить двигатель.Прогреть его короткой поездкой (10-15 км). Рычаг селектора при этом должен находиться в позиции D (Drive).
  3. Перед началом проверки встать на ровную площадку и в зависимости от марки автомобиля установить рычаг в позицию N (нейтральную) или P (паркинг). Дать мотору поработать на холостом ходу в течение 2-3 минут. На некоторых моделях автомобилей Honda уровень масла проверяется только при заглушенном движке.
  4. Вытащить щуп и тщательно обтереть его тряпкой.На инструменте не должно остаться ниток, ворсинок и других посторонних частиц.
  5. Погрузить щуп в трубку, подержать 5 секунд и вытащить.
  6. Проверить уровень масла на щупе.Нормальный уровень жидкости для прогретой коробки передач должен находиться в зоне Hot, между максимальной и минимальной отметками. Для анализа цвета, прозрачности и других характеристик масла капнуть немного набранной жидкости на лист бумаги.
  7. Повторить погружение щупа и проверку масла 1-2 раза, чтобы исключить ошибки диагностики.

Проверка уровня масла в АКПП.

При проверке трансмиссионного масла необходимо обращать внимание на следующие параметры:

  1. Цвет. Свежее трансмиссионное масло (ATF) имеет ярко-красный или темно-красный цвет. При циклическом разогреве и контакте с изнашивающимися деталями оно темнеет. Допустимый уровень потемнения при покупке — до красно-коричневого или светло-коричневого. Темно-коричневый и черный цвета пробы свидетельствуют о регулярном перегреве, неисправностях АКПП и отсутствии ухода за машиной.
  2. Прозрачность и наличие посторонних включений. Прозрачность жидкости для АКПП является не менее важным параметром, чем цвет. Масло в исправной коробке передач остается полупрозрачным. Хлопьевидные включения, металлические лохмотья, а также мелкая взвесь частиц, которая делает масло мутным, — признаки сильного износа деталей. Некоторые владельцы нарочно меняют ATF перед продажей, чтобы цвет жидкости соответствовал норме. Однако посторонние включения в пробах выдадут действительную работоспособность АКПП.
  3. Запах. Свежая трансмиссионная жидкость может пахнуть машинным маслом или отдушкой. Если масло отдает гарью, это свидетельствует о перегреве целлюлозной основы фрикционных накладок. Горение фрикционов не всегда является следствием слишком длительной эксплуатации и перегрузки. При несвоевременной смене прокладок и колец давление в системе АКПП падает, возникают масляное голодание и недостаток охлаждения. Отчетливый рыбный запах масла — явный признак длительной эксплуатации без замены.

Замена горелого масла не восстановит изношенную АКПП и не продлит ее работу. В ряде случаев заливка свежего ATF приводит к полной утрате функции коробки передач. Это обусловлено тем, что стертые фрикционные диски будут проскальзывать, а другие детали трансмиссии перестанут держать необходимое давление.

Взвесь масла и мелких включений, которая является абразивом и вредна для ухоженных автомобилей, в данном случае станет густой фрикционной смазкой, которая улучшит сцепление дисков. Кроме того, новое масло может вымыть из щелей АКПП грязь и мелкие включения, которые сразу забьют клапаны коробки-автомата.

Урок 4. Как пользоваться автоматической коробкой передач

Для того, чтобы понять, как пользоваться автоматической коробкой передач, достаточно знать какие режимы есть у автомата и каким образом их включать. Поэтому рассмотрим основные и возможные режимы, а также как ими пользоваться.

Что означают буквы на коробке автомат

Наиболее распространенные, присутствующие почти на всех автоматических коробках передач:

  • P (Parkind) — режим парковки, автомобиль никуда не укатится как в заведенном состоянии, так и в заглушенном;
  • R (Reverse) — режим заднего хода (задняя передача);
  • N (Neutral) — нейтральная передача (автомобиль не реагирует на газ, но колеса не заблокированы и машина может покатиться, если стоит под горку);
  • D (Drive) — режим движения вперед.

Перечислили стандартные режимы большинства автоматических коробок передач, но ведь бывают и более навороченные, технологичные коробки с дополнительными режимами, рассмотрим их:

  • S (Sport) — название режима говорит само за себя, коробка начинает переключать передачи более резко и быстро, в отличии от обычного комфортного режима (также данное обозначение может носить другой характер — SNOW зимний режим);
  • W (Winter) H (Hold) * — зимние режимы, которые помогают исключить пробуксовку колес;
  • Режим селектора (обозначен на фото ниже) — предназначен для ручного переключения передач движением вперед и назад;
  • L (Low) — пониженная передача, режим характерный для внедорожников с автоматом.

Как переключить режим коробки автомат

На всех автоматических коробках передач стандартные режимы должны переключаться только после полной остановки автомобиля и нажатой педали тормоза.

Понятно, что в селективном (ручном) режиме для переключения передач останавливаться не надо.

Правильная эксплуатация коробки автомат

Выделим несколько случаев эксплуатации, которые могут привести к повышенному износу или выходу из строя автоматической коробки передач.

Избегайте пробуксовки. Автомат, в силу своей конструкции не любит пробуксовку и может выйти из строя. Поэтому старайтесь не давать резко газу на снежных или ледяных поверхностях. Если вы застряли, то не стоит давить на педаль газа в режиме Drive (D), обязательно включите режим W (зимний) или перейдите в ручной режим на 1 передачу (если есть селектор).

Также крайне не желательно буксировать тяжелые прицепы и другие автомобили, это создает чрезмерную нагрузку на автомат. В целом, буксировка автомобилей на автомате дело ответственное и тут желательно обращаться к руководству по эксплуатации вашего автомобиля и узнать условия буксировки. Скорее всего ограничения будут по скорости и продолжительности буксировки автомобиля.

Не давайте сильной нагрузки на не прогретую коробку автомат, то есть не следует резко ускоряться в первые минуты после начала движения, необходимо дать прогреться коробке. Это особенно актуально в зимний период во время мороза.

«Питер — АТ»
ИНН 780703320484
ОГРНИП 313784720500453

С этим читают

Лучшие инструкторы по вождению:

Автоинструктор Людмила
МКПП: Chevrolet LanosОбучает в Видном ОТЗЫВЫ

Автоинструктор Алексей
МКПП: Chevrolet Lanos АКПП: Kia Spectra Обучает в ВАО, Балашихе, Реутове ОТЗЫВЫ

Автоинструктор Михаил
АКПП: Chevrolet Aveo МКПП: Chevrolet LanosОбучает в Красногорске, Строгино ОТЗЫВЫ

Автоинструктор Яков
МКПП: Chevrolet LanosОбучает в ЮАО, Видном ОТЗЫВЫ

Автоинструктор Светлана
АКПП: Hyundai AccentОбучает в САО, СЗАО, Химках ОТЗЫВЫ

Автоинструктор Елена
АКПП: Chevrolet LacettiОбучает в ЮАО, ЮВАО, Видном, Домодедове ОТЗЫВЫ

Автоинструктор Михаил
АКПП: Kia Spectra МКПП: Chevrolet LanosОбучает в СЗАО, Строгино ОТЗЫВЫ

Автоинструктор Марина
АКПП: Kia Cerato МКПП: Chevrolet LanosОбучает в САО, Долгопрудном ОТЗЫВЫ

Автоинструктор Елена
АКПП: Kia Spectra МКПП: Daewoo NexiaОбучает в Красногорске ОТЗЫВЫ

Автоинструктор Наталья
АКПП: Kia Spectra Обучает в ВАО, Балашихе,Реутове ОТЗЫВЫ

Автоинструктор Юлия
АКПП: Chevrolet Lacetti МКПП: Chevrolet LanosОбучает в ВАО, ЮВАО, Люберцах, Реутове, Железнодорожном ОТЗЫВЫ

Автоинструктор Светлана
АКПП: Chevrolet Lacetti Обучает в СЗАО ОТЗЫВЫ

Автоинструктор Пётр
МКПП: Daewoo Nexia Обучает в СЗАО ОТЗЫВЫ

Автоинструктор Оксана
АКПП: Hyundai Accent Обучает в СВАО, Мытищах, Королёве, Пушкине ОТЗЫВЫ

Автоинструктор Дмитрий
АКПП: Volkswagen Golf МКПП: Chevrolet Lanos Обучает в СВАО, САО, СЗАО, Долгопрудном ОТЗЫВЫ

Автоинструктор Оксана
АКПП: Kia Spectra МКПП: Chevrolet Lanos Обучает в ЮАО, ЮЗАО, Видном, Подольске ОТЗЫВЫ

Автоинструктор Дмитрий
МКПП:Lada Granta Обучает в ЮВАО, Люберцах ОТЗЫВЫ

Как выбирать скорость и обороты двигателя, на которых необходимо переключать передачи

В упрощённом виде, мощность двигателя есть произведение развиваемого им крутящего момента на число оборотов коленчатого вала.

При исправно работающем механизме сцепления, вся мощность воспринимается первичным валом механической КПП и через систему шестерён и трансмиссию уходит на ведущие колёса.

Управляемый вручную редуктор «механической коробки» трансформирует передаваемую мощность в соответствии с желаниями водителя, которые не всегда совпадают с возможностями мотора и реальными условиями движения.

Переключая передачи «вверх», не следует допускать в паузах чрезмерного снижения скорости машины.

При переменах передач «вниз» необходима выдержка времени между выключением сцепления и перемещением рычага переключения, чтобы детали коробки несколько замедлились в своём вращении.

Двигаясь на прямой и повышенных передачах, не нужно «выкручивать» мотор до предела, при необходимости рывка при обгоне или преодолении затяжного подъёма следует переключиться на ступень или даже две «ниже».

Экономичный режим движения

В тексте документации на любой автомобиль, можно найти «крутящий момент максимальный (такой-то), при частоте вращения (столько-то)». Эта частота вращения, т.е. число оборотов коленвала в минуту, и есть то значение, при котором двигатель обеспечит наибольшее тяговое усилие при минимальном расходе топлива.

Подведем итоги

Как видно, использование коробки — автомат не предполагает каких-либо сложностей, однако необходимо соблюдать определенные правила и придерживаться целого ряда рекомендаций.

Прежде всего, данную коробу нужно прогревать, на «автомате» нежелательно буксовать или часто ездить с прицепом, всячески нагружать автомобиль, перегревать АКПП в пробках и т.п.

Только соблюдение условий и правил эксплуатации коробки — автомат позволяет сохранить плановый ресурс АКПП (особенно с учетом достаточно высокой стоимости ремонта «автомата»), а также не испытывать каких-либо проблем и сбоев (толчки, пинки, рывки АКПП) во время езды на автомобиле с трансмиссией данного типа.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
