Кпп мтз 82: устройство, схема и ремонт коробки передач

Ремонт механизма переключения передач

Дефектами деталей механизма переключения передач являются:

  • погнутость или износ вилок;
  • износ ползунов;
  • износ замков и стопоров;
  • износ рычага переключения передач.

Эти дефекты вызывают самопроизвольное выключение передач, одновременное включение двух передач, неполное зацепление шестерен и выход рычага из гнезда вилок.

При разборке механизма переключения коробки передач необходимо:

  1. расшплинтовать и вывернуть болты крепления вилок;
  2. вынуть ползун первой и второй передач, а также замок и стопор (остальные ползуны должны находиться в нейтральном положении);
  3. удалить ползун заднего хода, стопор и замок;
  4. вынуть ползун третьей и четвертой передач и его стопор;
  5. отвернуть колпак или стопорный болт крышки и вынуть рычаг с пружиной вверх (автомобиль ГАЗ-51) или вниз (автомобиль ЗИС-150).

Погнутость вилки определяют на проверочной плите, а правят ее в холодном состоянии под прессом. После правки и вторичной проверки вилку тщательно осматривают и при обнаружении трещин заменяют новой.

Изношенные щечки вилки (охватывающие каретку шестерни) и гнездо для шарового конца рычага переключения передач восстанавливают, наплавляя металл сваркой. Наплавленные места обрабатывают на фрезерном станке.

Изношенные выемки на ползунах под стопоры и замки исправляют абразивным бруском. При этом необходимо следить, чтобы не был смещен центр выемки.

Изношенные шарики стопоров и замков, а также ослабевшие пружины заменяют.

Возможные неисправности КПП МТЗ

Проблемы при трогании с места и с рулевым управлением в движении, связанные с поломкой коробки передач, можно разделить на две группы:

  1. Сложности с фиксацией выбранной скорости (плохое удерживание, «выбивание» передачи и т.п.).
  2. Посторонние звуки, издаваемые КПП при включении передач или во время движения трактора.

Первая ступень редуктора, обеспечивающая удвоение доступных скоростей, усложняет конструкцию коробки. Внешне сходные симптомы могут быть вызваны поломкой различных деталей внутри агрегата, поставить точный диагноз можно после частичного или полного демонтажа КПП. Проблемы с КПП одинаковы для МТЗ-80 с одной ведущей осью и МТЗ-82 с двумя осями.

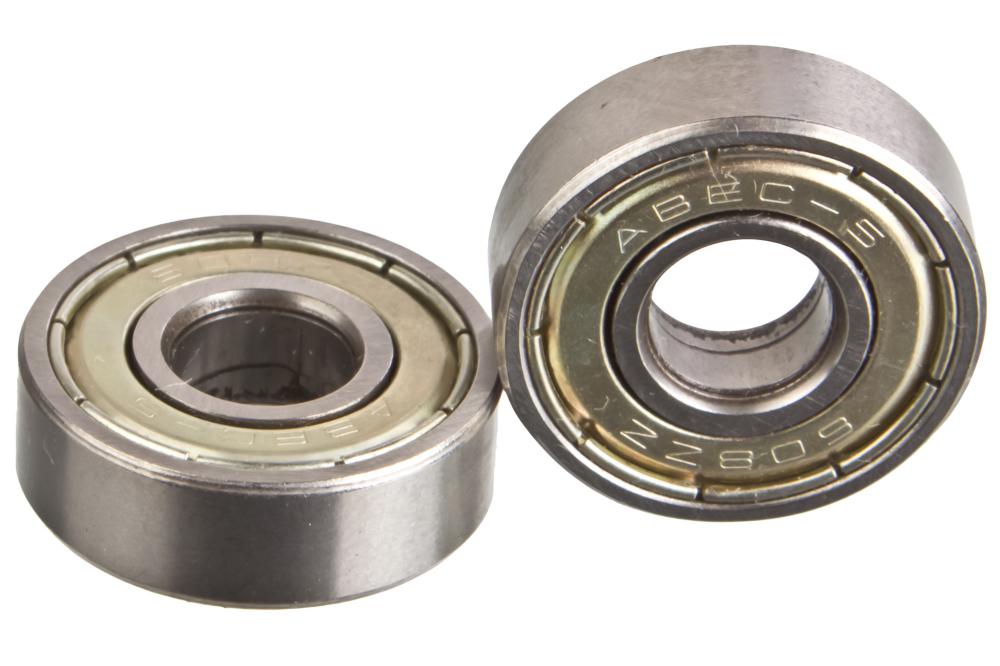

Подшипники.

Выбивание скорости

Отключение передачи во время движения может быть вызвано проблемами с вилками переключения, пружинами-фиксаторами, валами или подшипниками. При некорректном сцеплении шестерен возможно возвращение рычага в нейтральное положение.

Невозможность или плохое включение передачи

Проблема с включением скоростей может быть вызвана теми же причинами, что и их самопроизвольное выключение или переключение, т.е. c дефектами вилок или фиксирующих пружин. Расстояние между планками переключения передач не должно быть более 1,6 мм. Второй источник проблем с включением скоростей — неисправность механизма сцепления. Трактор может глохнуть при трогании из-за дефектов в системе управления подачей топлива.

Гул и скрежет при работе коробки передач

Посторонние звуки при работающей КПП могут быть 2 типов:

  • постоянные (гул или шум);
  • дискретные (стук).

Наличие постоянных шумов свидетельствует об износе креплений валов. Если проблему не устранить, вал может сорваться с крепления и заклинить трансмиссию. Другим источником постоянного шума может быть износ подшипников. Причиной одновременного возникновения шума и свободного хода рычага управления понижающим редуктором может быть износ вилки. Нехарактерные звуки в редукторе конечной передачи могут свидетельствовать о неисправности переднего моста.

Поломка механизма переключения КПП

Неисправность узла переключения скоростей может выражаться в люфте, при котором невозможно установить рычаг в нужное положение. Причинами могут быть:

  • деформация пружин в процессе эксплуатации, в результате чего в сжатом состоянии их длина больше максимально допустимой;
  • износ вилок переключения;
  • разбитые пазы скользящих кареток.

При наличии следов износа на наконечнике рычага переключения коробки МТЗ он подлежит замене.

Деформация растяжения и сжатия пружины.

Особенности устройства и структуры механизма трансмиссии

Четырнадцатая модель укомплектована пятиступенчатой КП аналогичной агрегату устанавливаемому на «восьмерку» за исключением главной пары.

По отзывам потребителей к недостатку качества КП четырнадцатой относится подбор передаточных чисел: очень короткая первая скорость, и длинная вторая. Указанный недостаток приводит к утрате динамики транспортного средства во время переключения с первой на вторую передачу при разгоне.

Картер коробки, задняя крышка и картер сцепления являются основными частями структуры конструкции кп.

Группы внутреннего устройства:

  1. первая (главная пара);
  2. вторая (дифференциал с передаточными числами).

Главная пара

Функционал ведущего вала снижает обороты, передаваемые с двигателя на коленной вал. Величина передаточного коэффициента составляет 3,7. Таким образом, главная пара «четырнадцатой» способна снижать указанные обороты примерно в 4 раза. Длина передач может быть изменена путем управления механизмом главной пары. Что влияет на разгон и предел максимально возможной скорости транспортного средства.

Дифференциал с передаточными числами

К передаточным числам дифференциала стоковой комплектации КП ВАЗ 2114 относятся: 3,636 (число первой скорости); 1,95 (число второй скорости); 1,357 (число третьей скорости); 0,941 (число четвертой скорости); 0,784 (число пятой скорости) и 3,53 (число заднего хода).

Имея представление о структурных особенностях механизма КП необходимо приступить к подготовке инструментов, материалов и средств, которые пригодятся во время снятия и разборки коробки.

Схема устройства трансмиссии

Устройство механизма коробки передач представляет собой систему деталей, обладающее самостоятельной структурой и характерными особенностями, определяемыми моделью. Перед началом ремонта коробки передач необходимо ознакомится в руководстве по эксплуатации со схемой устройства механизма трансмиссии. В схеме содержаться названия деталей, указана структура взаимосвязи.

Устройство трансмиссии: 1 — первичный вал; 2 — вторичный вал; 3 — шток вилки переключения третьей и четвертой передач; 4 — вилка переключения третьей и четвертой передач; 5 — дифференциал; 6 — вилка переключения первой и второй передач; 7 — шток вилки переключения первой и второй передач; 8 — шток переключения передач; 9 — шток вилки переключения пятой передачи; 10 — механизм переключения передач; 11 — промежуточная шестерня заднего хода; 12 — картер сцепления

Знание структуры конструкции сокращает затраты времени на определение посадочных креплений, выполнение демонтажа узлов.

Вариант замены «автомата» на «механику»

Как правило, причиной такой замены является выход из строя довольно дорогостоящей АКПП. Второй причиной является банальная экономия топлива. Отметим, что при исправном автомате вкладывать деньги в переоборудование автомобиля с негарантированным результатом заметного улучшения может быть нецелесообразно.

В любом случае, заменить АКПП на механику проще, чем наоборот. В отношении каждого авто производятся избирательные технические процедуры, поскольку каждая марка и модель по своему индивидуальна. Но в отношении всех автомобилей при замене АКПП на механическую КПП существует определенный перечень общих технических мероприятий.

  • Подъем автомобиля на подъемнике и демонтаж узлов ДВС, препятствующих демонтажу АКПП.
  • Демонтаж панелей салона и панели приборов, которые также мешают проведению работ по переоборудованию.
  • Обесточивание системы электропитания путем отсоединения АКБ.
  • Демонтаж стартера, если он находится в нижней части моторного отсека.
  • Отсоединение электрических проводов АКПП от кожуха коробки, отсоединение троса или привода кулисы рычага переключения передач, а также отсоединение троса спидометра.
  • Далее идут в ход трубки радиатора трансмиссионной жидкости от АКПП. Выполняется их отсоединение, затем производится слив трансмиссионного масла.
  • Фиксация ДВС, выкручивание соединительных болтов между АКПП и двигателем.
  • Отсоединение промежуточного вала от коробки передач и демонтаж опоры и кронштейнов крепления АКПП.
  • Производится демонтаж блока гидротрансформатора АКПП, после чего при помощи домкратов отсоединяют АКПП от двигателя.
  • После полного демонтажа узлов АКПП, устанавливают маховик на коленчатый вал и тросы привода механики.
  • Производится замена селектора АКПП на селектор МКПП.
  • За этим следует установка педали сцепления и главного цилиндра сцепления.
  • Далее производится установка МКПП.
  • Параллельно после полной сборки зачастую проводят перепрошивку ЭБУ.

Когда имеет смысл замена

Если ваша АКПП изношена, ей более 10 лет, агрегат побывал на капитальном ремонте дважды, то можно говорить о замене коробки автомат. Так как подобные автоматическое коробки передач будут постоянно вас подводить на дороге и могут в один прекрасный день просто умереть.

Если вы агрессивно водите, не следите за уровнем масла, не делаете регулярную смену трансмиссионной жидкости, то тоже имеет смысл не ремонт АКПП, а замена уставшего агрегата.

В сервис центрах цена на замену АКПП на АКПП начинается с 700 долларов. Это только работа, не говоря о дополнительных расходах на материалы, например, если вы удаляете робот или МКПП и заменяете классическим гидравлическим автоматом.

Как правило, АКПП производителем устанавливается жизненный ресурс. Для ранних коробок он равнялся 300 000 километров пробега и больше. Сейчас АКПП проходят максимум 200 000 и начинается капитальный ремонт. Так происходит потому, что с каждым годом меняются технологии.

А бывает так, что автовладелец долгое время не обращает внимания на мелкие неисправности. АКПП гудит, ревет, стучит, толкается – водитель продолжает ездить. И только, когда она встанет в аварийный режим, он обратится за помощью к опытным механикам. Но в таком случае порой уже бывает поздно.

При любой неисправности обращайтесь в наш сервис-центр. Мы ремонтируем трансмиссии всех моделей автомашин:

  • Ford;
  • Renault;
  • Infiniti;
  • Audi;
  • BMW;
  • Kia;
  • Chevrolet;
  • Toyota;
  • Mitsubishi и другие.

Но, что же делать тем, кто надумал купить новую или контрактную АКПП. Как не купить кота в мешке? Об этом поговорим в следующем блоке.

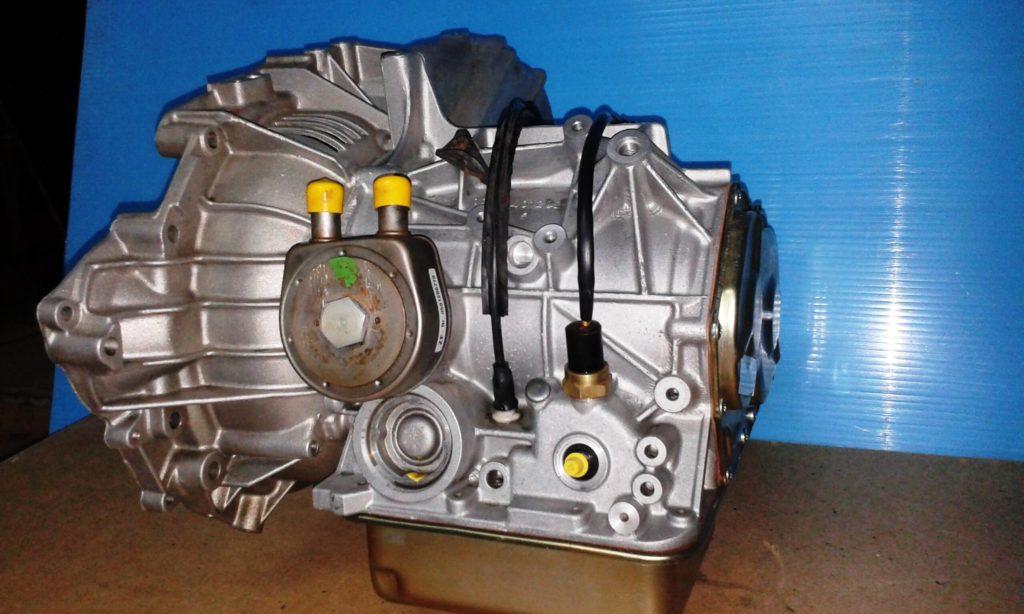

Схема ремонта АКПП

При появлении симптомов неисправности, не спешите вскрывать автомат. Перед ремонтом проведите самостоятельную диагностику:

  1. Осмотрите АКПП на утечки.
  2. Снимите коды неисправности.
  3. Проверьте качество и уровень масла. Снимите поддон. Если жидкость потеряла прозрачность, сделайте тестовую частичную замену.
  4. Проверьте давление в линиях.
  5. Прозвоните электроцепи для проверки исправности проводки и наружных датчиков.

Для более точного определения проблемы без разбора АКПП не обойтись. Снятую коробку промойте от грязи и приступайте к переборке:

  1. Открутите поддон.
  2. Снимите фильтр.
  3. Отсоедините шлейфы проводки и блок управления.
  4. Открутите маслонасос.
  5. Достаньте планетарный механизм с барабанами сцепления.

После разбора АКПП приступайте к следующему этапу ремонта, дефектовке. Посмотрите какие детали изношены. Резиновые уплотнители можно сразу выкинуть:

обратите внимание на состояние фрикционов, поршней, присутствие задиров на стальных дисках и тормозных лентах;
проверьте целостность шестерней и пальцев сателлитов планетарного механизма;
осмотрите узлы маслонасоса;
проверьте подшипники, втулки, люфт валов;
измерьте сопротивление соленоидов.

После замены всех неисправных деталей и расходников, соберите АКПП. Установите гидротрансформатор и коробку на место, не забывая подсоединить привода, электрический шлейфы, трубки. Поставьте на место снятую раздатку, кардан, подрамник и т.д. После ремонта залейте свежее масло и проверьте уровень.

Устройство коробки передач ВАЗ 2110

На автомашины Волжского автозавода 10-й серии устанавливают механическую пятиступенчатую КПП. Она двухвальная, имеет пять передач для движения вперёд и одну реверсивную для заднего хода. Главная передача, дифференциал и сама коробка объединены в одном картере. При соединении картера с крышкой возможно уплотнение прокладкой или герметиком, устойчивым к воздействию бензина и масла.

Двухвальная система представлена первичным и вторичным валами. Первый представляет собой блок ведущих шестерён, на втором расположены ведомые шестерни, обеспечивающие движение вперёд. Две группы шестерён находятся в постоянном зацеплении. Детали вторичного вала можно демонтировать для замены или ремонта.

Вторичный вал изготовлен пустым внутри для облегчения веса конструкции. В местах расположения шестерён расположены круговые проточки, обеспечивающие поступление смазки на поверхность вала во время его работы. Вращение зубчатого колеса пятой передачи осуществляется через втулку. Шлицы вала служат для установки ступиц синхронизаторов. Сами валы установлены в корпусе коробки на подшипниках — пара роликовых с одной стороны и пара шариковых — с другой.

В дифференциале использованы два сателлита. Преднатяжение подшипников в нём можно регулировать, меняя специальное кольцо с толстого на более или менее тонкое. Найти это кольцо можно под наружной крышкой дифференциального подшипника. Датчик скорости подключается к пластиковой шестерёнке, размещённой на картере коробки скоростей, а та, в свою очередь, приводится в движение ведущей шестерней на корпусе дифференциала.

Устройство КПП ВАЗ 2110: 1- подшипник выключения сцепления; 2 — направляющая втулка муфты подшипника выключения сцепления; 3 — ведущая шестерня главной передачи; 4 — роликовый подшипник вторичного вала; 5 — маслосборник; 6 — ось сателлитов; 7 — ведущая шестерня привода спидометра; 8 — шестерня полуоси; 9 — коробка дифференциала; 10 — сателлит; 11 — картер сцепления; 12 — ведомая шестерня главной передачи; 13 — регулировочное кольцо; 14 — роликовый конический подшипник дифференциала; 15 — сальник полуоси; 16 — ведомая шестерня I передачи вторичного вала; 17 — синхронизатор I и II передачи; 18 — ведомая шестерня II передачи вторичного вала; 19 — ведомая шестерня III передачи вторичного вала; 20 — синхронизатор III и IV передачи; 21 — ведомая шестерня IV передачи вторичного вала; 22 — шариковый подшипник вторичного вала; 23 — ведомая шестерня V передачи вторичного вала; 24 — синхронизатор V передачи; 25 — вторичный вал; 26 — задняя крышка картера коробки передач; 27 — ведущая шестерня V передачи; 28 — шариковый подшипник первичного вала; 29 — первичный вал; 30 — картер коробки передач; 31 — роликовый подшипник первичного вала; 32 — сальник первичного вала; 33 — сапун

При езде по тряской дороге двигатель испытывает колебания, которые при изношенности или просадке резиновых демпферов могут привести к смещению валов КПП. Это может приводить к непредсказуемому выключению передачи, когда шестерни двух валов выходят из зацепления. Для компенсации таких колебаний в соединении опоры рукояти переключения передач и картера коробки предусмотрена реактивная тяга. Она снабжена резиновой прокладкой для гашения вибрации от двигателя, которая заставляет дрожать рычаг переключения скоростей.

Узнать, сколько масла в коробке передач, можно, проверив измерительный щуп. Согласно заводским стандартам КПП вмещает в себя 3,5 л. При падении уровня масла необходимо его долить, в противном случае ускоренный износ зубчатых колёс может привести к поломке. Технический регламент предписывает дежурную замену масла каждые 90 тыс. км пробега.

Разборка АКПП Toyota Corolla

Автоматическая КПП является более сложным устройством, чем механическая. Заранее необходимо продумать, как вы будете опускать коробку после отсоединения. Устройство не терпит грубого обращения, поэтому необходимо приобрести домкрат.

Необходимые материалы

Для снятия и разборки АКПП понадобятся следующие инструменты:

  1. Набор гаечных ключей, шестигранников и отверток.
  2. Емкость для слива масла.
  3. Подъемник или трансмиссионный домкрат.

Пошаговая инструкция

Перед разборкой автоматической коробки передач ее нужно правильным образом демонтировать:

  1. Полностью слить масло.
  2. Отстыковать от АКПП все сторонние узлы: тросы, цепи, масляную систему, тяги управления.
  3. Открутить болты, скрепляющие коробку с двигателем.
  4. Снять коробку при помощи подъемника.
  5. Установить АКПП на рабочее место для разборки.

Разборка конструкции производится следующим образом:

  1. Открутить болты, крепящие масляный насос.
  2. Удалить стопорное кольцо центрального вала.
  3. Снять блоки фрикционов.
  4. Извлечь стопорные кольца и диски. Необходимо записывать порядок деталей, чтобы не перепутать их при замене и сборке.
  5. Демонтировать барабан.
  6. Удалить тормозную ленту.
  7. Снять крышку масляного фильтра.
  8. Извлечь поршень.
  9. Удалить стопорное кольцо и обгонную муфту.
  10. Отделить сердечник.
  11. Снять стопорное кольцо и извлечь фиксатор.
  12. Извлечь малый диск реверса.
  13. Выкрутить болты насоса и удалить крышку.
  14. Извлечь детали нагнетателя.
  15. Отсоединить масляный клапан.
  16. Снять крышку блока гидравлики.
  17. Отсоединить проводку соленоидов.
  18. Перевести шток в крайнее левое положение.
  19. Выкрутить крепежные болты и демонтировать плиту.
  20. Снять навесные детали.
  21. Разобрать корпус, скрутив винты и разъединив детали.
  22. Разобрать клапаны на каждой из деталей.
  23. Открутить крепежи поршней.

После того как разберете коробку, проверьте каждую деталь на предмет износа и повреждений, после чего соберите АКПП.

Обращение в технический центр

Разборка и ремонт автоматической коробки – сложные процессы, требующие подготовки. При неправильных действиях есть риск полностью вывести АКПП из строя. Поэтому лучше доверить данную работу специалистам.

Обращаться в сервисный центр нужно при любых нарушениях в работе АКПП и трансмиссии и для регулярного осмотра и техобслуживания.

Серия 6S для легких грузовиков Камаз.

На легкие развозные грузовики устанавливаются КПП серии 6S.

Технические характеристики 6S 700:

Тип КПП: механическая

Количество передач: 6 Передаточные числа: 6,02 – 0,79 Максимальный крутящий момент, Н*м (кгс*м): 700 (71) Объем масла для наливания, дм3: 6.0 Масса КПП, нетто, кг: 103 Первая замена масла после: 1 500 км (максимум — 5 000 км) Вторичная замена каждые:90 000 км (максимум — 120 000 км) Но не реже, чем:1 раз в год Применяемость: КАМАЗ, КАВЗ, и другие

На КПП 6S в связи с близким расположением выходного вала для КОМ устанавливается коробка со смещением, что позволяет установить насос. Для данной модели кпп применяются КОМ с повышенным передаточным отношением , что позволяет работать гидронасосу на оптимальных оборотах.

голоса

Рейтинг статьи

Периодичность замены масла

В официальном руководстве к автомобилю указано, как часто нужно менять трансмиссионное масло в коробке – 60 тыс. километров пробега. Для предотвращения неисправностей узла специалисты рекомендуют придерживаться определенных правил:

  • своевременно менять масло в коробке;
  • заливать нужный объем масла в КПП ВАЗ 2114 и следить за его уровнем;
  • использовать только качественную смазку.

Объем масла в КПП ВАЗ 2114, также обозначен в руководстве к машине. По инструкции в коробку вмещается примерно 3,3 литра смазки.

При выборе масла для МКПП нужно определиться с расфасовкой жидкости. Обычно ее продают в канистрах объемом 1, 3 и 5 литров, но бывают и нестандартные емкости. Также каждый желающий может купить в специализированных магазинах масло из бочки на розлив

Следовательно, вы можете на выгодных условиях получить необходимое количество масла, но при этом важно хорошенько проверять качество продукции. В противном случае, мнимая экономия может привести в последствии к серьезным затратам на проведение ремонтных работ

От чего зависит цена ремонта механической коробки

Сколько стоит ремонт механической коробки, сразу не определить, потому что конечная цена определяется суммированием стоимости нескольких процессов. Важный момент – доставить в мастерскую машину либо само устройство:

  1. Диагностика КП. Мастер находит источник проблемы, осматривает основные узлы, проверяет уровень масла, определяет неисправности и делает заключение.
  2. Демонтаж и осмотр устройства. Потом обговаривается план действий во время ремонта. В него могут быть включены и восстановительные операции, и установка отдельных деталей, которые вышли из строя.
  3. Промывка, чистка, сборка и установка механизма на место.
  4. Тестирование устройства. Если результат положительный, то водитель может оплачивать услуги и забирать авто (либо МКПП).

Итак, перечислим основополагающие факторы, влияющие на цену ремонтных работ:

  • модель и марка машины;
  • объем проведенных работ;
  • вид неисправности либо поломки;
  • стадия изношенности элементов;
  • стоимость деталей, которые были использованы при замене.

Как правило, специалист подбирает необходимые элементы индивидуально. Сначала он определяет, есть ли возможность реанимировать те, которые находятся в самом устройстве, затем решает, какие профилактические работы необходимы.

Таблица: неисправности коробки Газели по характеру шума

ПоложениеХарактер шумаНеисправность
Нейтральная скорость, выжато сцепление или когда отпускается муфта после переключения какой-либо передачи, не задней или пятойВойПричиной этого в большинстве случаев становится изношенный подшипник первичного вала или подшипник ведущей шестерни
В движении, когда переключаются скоростиХрустСкорее всего, износ выжимного подшипника сцепления, но причина может скрываться в синхронизаторах — износ или разрушение блокирующих колец на валу
В движении выбивает передачаСтук, толчокПроблемы с вилкой КПП
Холодный мотор, трудно включить пятую передачуГул, что пропадает после прогреваСлишком густое масло или смазка плохого качества
В движении переключаются скоростиСтукиМасляное голодание, недостаточный уровень MTF
Только в момент включения различных передачВойПроблемы с отдельными шестеренками
На четвёртой или пятой передачеТреск«Подгуливает» промвал, нужна регулировка
При разгонах и сбросе скоростиТарахтениеСмещено кольцо синхронизатора относительно промежуточного вала

Теперь вы знаете, как самостоятельно снять и перебрать коробку передач Газели.

Технические характеристики КПП ВАЗ 2109

Типмеханика
Количество передач5
Для приводапередний
Объем двигателядо 1.6 литра
Крутящий моментдо 120 Нм
Какое масло литьТНК Транс КП 80W-85
Объем смазки3.4 литра
Замена маслараз в 75 000 км
Замена фильтракаждые 75 000 км
Примерный ресурс150 000 км

Большинство владельцев автомобилей Волжского Автомобильного Завода знают о проблеме со включением и выбиванием 2-й передачи. Ремонтные работы на СТО стоят весьма недешево, да и не все станции техобслуживания предоставляют действительно качественные услуги. Вы можете узнать, как поменять коробку передач на ВАЗ 2109. Тогда в качестве замены автозапчасти либо комплектующего, а также выполненной работе, не придется сомневаться.

Как разобрать коробку ваз 21 0 9: этапы процесса переборки

Процесс разбора весьма сложен. Выполняется процедура с целью капремонта КПП, замены поломанных деталей. Перед тем, как снять коробку на ВАЗ 21 0 9, нужно подготовить комплект инструментов. И после этого можете снять ее с автомобиля, хорошенько очистить от загрязнений, продуть сдавленным воздухом и установить не верстак для опоры, чтобы закрепить в стойкой позиции.

Далее действуйте последовательно:
  1. Открутите держатель троса сцепления и заднюю крышку, закрепленную шестью гайками. Слегка постучите по крышке молотком так ее можно сдвинуть. Под ней увидите уплотнительную прокладку, ее тоже надо снять в независимости от ее состояния и поменяйте в процессе сборки.
  2. Включите 3-ю, 2-ю скорость (любую). Торцовым ключом отвинтите фиксирующий болт вилки 5-й скорости.
  3. Включите 5-ю, переместив синхронизатор и вилку вниз. Расконтируйте закрепляющие гайки блоков шестерен, а потом отвинтите их.
  4. Возьмите пару плоских отверток, подцепите синхронизатор пятой скорости, устраните его, а также вилку.
  5. Снимите кольцо-блокатор, шестерню 5-й скорости, упорную шайбу шарикоподшипника и о сборочный узел, основную шестерню с блока ведущих шестерен, пластину зафиксированных шарикоподшипников.
  6. Снимите втулку сборочного узла со вторичного элемента крутящего момента, шайбу, стопорные кольца с обоих валов посредством плоской отвертки. Также фиксаторы вместе, заднюю опору крепления силового агрегата (отвинтите два фиксирующих болта к корпусу агрегата переключения).
  7. Отсоедините корпус КПП от картера сцепления, отвинтив 12 фиксирующих болтиков его. Потом подденьте его отверткой и разделите их. Теперь можно снять картер и отвернуть болты-фиксаторы вилки и 2-й передачи. Аналогично поступите с 3-й и 4-й передачами, уберите стержень, соединяющий между собой ползун, поршень 5-й.
  8. Снимите незамкнутое кольцо, вилку, главную шестерню и заднего хода, оба вала, механизм управления, открутив три крепящие болтики.
  9. Выполните выпрессовку шарикоподшипника вторичного вала из его посадочного гнезда. После достаньте его с сальником.
  10. Вытащите магнит из картера сцепления. Затем можно завершить разбор, сняв шарнир тяги, стержень.
Собирать разобранное механизм нужно в обратном порядке.

Важно! Нужно не только знать, как перебрать КПП на Лада 2109, но и взять на заметку важную информацию: если в ходе ремонтных работ пришлось фрикционную муфту либо КП, корпус дифференциала либо подшипники, в этом случае подберите регулирующее кольцо для конических подшипников

  • https://masteravaza.ru/korobka-peredach/remont-korobki-peredach-korobka-peredach/vaz-21099-korobka-peredach-remont-70
  • https://carmanuals.ru/vaz/vaz-21099/transmissiya/razborka-korobki-peredach
  • https://xn--34-6kc4bzaa.xn--p1ai/remont/korobka-vaz-2109.html
  • https://detal-partner.com/poshagoviy-poryadok-razborki-kpp-na-vaz-2109/

Неисправности коробки

Конструкция КПП «семёрки» рассчитана на долгие годы службы. Обычно водитель проводит первый и даже второй капитальный ремонт двигателя, и только после этого возникает необходимость ремонта коробки.

К тому же сама по себе «семёрка» за всю свою многолетнюю историю получила репутацию «рабочей лошадки». Машина действительно служит верой и правдой долгие годы, но это не означает, что каждый её механизм не будет изнашиваться с течением времени.

Если говорить о неисправностях коробки ВАЗ 2107, то чаще всего водители жалуются на три дефекта: невозможность включить нужную передачу во время езды, выбивание передачи и сильный хруст в коробке.

Не включается передача

Очень сложно управлять транспортным средством, если водитель не может переключить передачу. С одной стороны, рычаг переключения встаёт на нужную позицию, но, с другой стороны, переключения как такового не происходит. Или же рычаг вообще невозможно установить в позицию переключения нужной скорости.

В любом случае, проблема кроется именно в коробке:

  • очень сильно износились некоторые подвижные (шарнирные) элементы валов — рекомендуется провести капитальный ремонт КПП;
  • износ блокирующих колец на синхронизаторе — произвести замену колец на новые;
  • вытянулась или переломилась пружинка синхронизатора — произвести замену пружины;
  • сильный износ шлицов шестерни — поможет только полная замена шестерёнки.

Выбивает передачу при езде

Ещё одна распространённая проблема с коробкой заключается в выбивании передачи сразу же после её включения. Рычаг просто отбрасывает назад, а мотор начинает испытывать перегрузки, так как при высоких оборотах он не получает необходимого раздаточного числа.

Неисправность может быть связана с разными элементами коробки:

  • заклинивание шарнира на рычаге переключения передачи — необходимо снять юбку рычага, очистить все соединения и смазать их;
  • поломка рычага — ремонт проводить нецелесообразно, проще сразу же заменить рычаг на новый;
  • некорректно работает сцепление — в этом случае всю вину на коробку возлагать нельзя, вполне возможно, что после регулировки основных элементов сцепления передачу выбивать не будет;
  • погнулись вилки в коробке — рекомендуется замена всего набора вилок.

Хруст и скрежет в коробке во время движения

Водитель может не испытывать проблем с переключением передач, но во время езды слышать громкий стук, хруст и скрежет в полости КПП:

  • разбились подшипники на валах — рекомендуется замена;
  • сильно износились шлицы шестерёнок — нужно заменить всю шестерню;
  • минимальный уровень масла в полости коробки — нужно долить смазочную жидкость и убедиться в том, что нет места утечки;
  • сбой в работе валов (они начали перемещаться по другой оси) — замена подшипников на обоих валах.

Советы профи, действия водителя после ремонта коробки передач

Прежде всего, снимается стартер и АКБ. Затем стоит слить масло из устройства. Далее выполняем следующие действия:

для начала придется отсоединить трос сцепления. Это не должно вызвать никаких сложностей, ведь тут достаточно ослабить затяжки двух гаек, после чего снять тросик;
откручиваем гайки крепления, а затем вынимаем трос из кронштейна коробки;
сжимаем пружинные зажимы, после чего провода отсоединняем от датчика скорости;
далее следует открутить пару болтов, благодаря которым коробка крепится к силовому агрегату;
занимаемся откручиванием креплений КПП ВАЗ 2110, которые соединяет коробку с зажиганием;
далее снимается реактивная тяга (откручиваем крепежные болты, ослабляем хомут, а затем тянем тягу назад);
демонтируем левый привод колеса (правый можно оставить на месте);
затем откручиваются болты, которые находятся на поворотном кулаке, а также в правой нижней части коробки. Также отвинчивается гайка кронштейна, болты картера сцепления и болт левого нижнего крепления;
на этом этапе уже можно достать силовой агрегат

Важно хорошо его закрепить, чтобы он не мешал работать, а также не был поврежден;
проводим демонтаж крайних креплений;
после приступаем к откручиванию двух гаек задней опоры мотора;
начинаем сдвигать КПП с направляющих втулок. Тут стоит немножко придерживать ее, чтобы агрегат не упал;
когда передвинем коробку максимально влево, можно будет полностью достать устройство из транспортного средства.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
