Замена барабанных тормозов на дисковые

Особенности дисковых тормозов

Дисковый механизм более производительный. Дело в том, что пятно контакта не полукруглое, как на барабанной системе, а параллельное. За счет этого колодки прижимаются к поверхности диска очень плотно. Это дает возможность тормозить гораздо эффективнее на высоких скоростях. Замена барабанных тормозов на дисковые действительно позволяет во много раз поднять эффективность работы системы.

Барабанные тормоза нагревались, но дисковые тоже подвергаются нагрузкам. Однако диск при движении лучше охлаждается. Также на рынке можно встретить вентилируемые и перфорируемые элементы. Различные насечки позволяют снизить тормозной путь в разы.

При всех плюсах есть и негативная сторона. Так как пятно контакта диска с колодкой выше, то изнашиваются они гораздо быстрее. Кроме того, быстрее стирается диск. Он стачивается колодками. Ресурс последних для дискового тормоза минимум в три раза ниже, чем срок службы барабанной. На сколько хватает тормозных колодок, трудно сказать. Скорость износа зависит от манеры вождения. В среднем дисковых колодок при спокойной манере вождения хватает на 25-30 тыс. км.

Некоторые особенности замены систем торможения

Как и любые манипуляции с автомобильными системами, в работе с тормозами есть свои особенности. Вы должны чётко осознавать, что, меняя тип механизма, вы изменяете заводскую конструкцию автомашины. Эти изменения могут привести к различным последствиям, к которым вы должны быть готовы. Итак, особенности:

  1. Замена барабанных тормозов на дисковые должна отвечать всем заводским стандартам и требованиям для модели вашего авто. В противном случае вас будет заносить во время торможения, система может отказать, тормозные диски могут перегреться и т. д. Как видите, последствия несоответствия самые разные и достаточно неприятные.
  2. Новые тормоза должны быть сертифицированы для использования в РФ. На СТО, где вы будете их устанавливать, вам должны выдать сертификат об их соответствии нормам и требованиям.
  3. Систему ручного тормоза потребуется заменить на гидравлический ручник.
  4. После замены потребуется пройти ТО, так как вы переставили одну из заводских систем. Если вы не внесёте изменения, то при ДТП автоматически станете его виновником.

Если вы готовы к подобным трудностям и они вас не пугают, значит, вы смело можете заменить механизмы торможения на своей машине.

Замена барабанной тормозной системы на дисковую своими руками

В настоящее время многие автомобилисты увлекаются различным тюнингом. Это слово обычно ассоциируется у них с внешними изменениями автомобиля. Без сомнения, экстерьер и интерьер автомашины очень важны, но без хорошей «начинки» — это всего лишь красивая груда металла. Осознавая этот факт, вы в первую очередь захотите провести тюнинг «внутренностей» авто

Для начала обратите внимание на безопасность и проведите обновление тормозной системы. Для повышения её эффективности необходима замена барабанных тормозов на дисковые

Подобная манипуляция проводится как с передними, так и с задними колёсами. Зачастую барабанные детали торможения устанавливают на задние колёса автомобилей отечественного автомобилестроения или же зарубежных бюджетных моделей. Чем в этом случае руководствуются производители непонятно, ведь уже давно известно, что дисковые механизмы торможения куда безопаснее и надёжнее.

Замена барабанных тормозов на дисковые: шаг за шагом

Работу по замене тормозной системы можно выполнить на любом автосервисе.

С одной стороны, вы доверяете работу профессионалам и получаете на руки сертификат качества.

С другой стороны, за данную процедуру придется выложить немалую сумму.

При наличии определенных навыков, инструмента, свободного времени и желания сэкономить, замену барабанных тормозов на дисковые можно сделать и самому.

Главное — четко соблюдать последовательность действий, которая приведена ниже.

Итак, действуйте по следующему алгоритму:

1. Подготовьте необходимый инструмент — штатный набор для замены, шланг, суппорт, диски, колодки, шайбы, болты и планшайбы.

2. Внимательно изучите инструкцию, которая идет вместе с автомобилем. Там подробно описывается, как в какой последовательности необходимо делать замену колодок. С помощью этой инструкции демонтируйте старую барабанную систему (нюансы снятия для различных моделей могут различаться).

3. Изучите инструкцию, которая идет вместе с комплектом новых дисковых тормозов.

Там должна приводиться вся информация — подробная схема монтажа, описание и так далее. Учтите, что для каждого авто процесс замены тормозной системы с одной на другую будет различаться. Следовательно, описанные ниже шаги максимально унифицированы.

4. Демонтируйте старую систему барабанных тормозов. Для этого скручивайте фиксирующие болты, удерживающие задние колеса, и зафиксируйте колеса спереди (можно с помощью подручных материалов).

Возьмите домкрат и приподнимайте нужную сторону автомобиля. Далее для большей надежности подоприте машину чем-то более надежным. После выкручивайте болты и демонтируйте колесо.

5. Выкручивайте гайку, которая крепит тросик ручника. После этого приступайте к демонтажу барабана. Если он прикипел, то подбить его можно с помощью молотка.

Старайтесь делать упор не на силу, а на частоту удара. Как только вы пройдете барабан по периметру, он должен сняться.

6. Отбрасывайте шланг, через который к системе подается тормозная жидкость.

Далее демонтируйте ступицу и фланец рычага (так как замена выполняется на заднем колесе, то имеется в виду рычаг задней подвески).

Начинайте монтаж новых дисковых тормозов.

Для этого:

  • зафиксируйте фланец рычага подвески;
  • устанавливайте ступицу с диском. В процессе монтажа применяйте только новые болты;
  • перед установкой суппорта отожмите поршни во внутреннюю часть (сделать это можно с помощью плоской отвертки);
  • устанавливайте на место суппорт и крепите остальные узлы;возвращайте на место подводящий шланг, суппорт и тросик ручника; прокачайте тормоза и проверьте их работу, сделав пробный заезд по ровному участку без автомобилей.

Неисправности

Существует семь главных проблем:

Износ барабана либо колодок. Наиболее опасным будет одновременный износ этих деталей, тогда колесо может просто заблокировать намертво. При небольшом износе барабанных стенок нужна его проточка, чтобы сточить бортики и подравнять поверхность. После этого следует выполнить регулировку системы натяжения колодок. Замену их делают когда:

  1. Для наклеенных толщина фрикционного слоя достигла 1,6 миллиметров.
  2. Для приклепанных накладок износ достигает 0,8 миллиметра от заклепки.Перекашивание колодок довольно частая причина повреждения барабана, его неравномерного стачивания, в результате которого приходится его заменить.
  • Ломаются пружины, стойки или распорные планки.
  • Разрыв тросика либо отламывание рычажка ручного тормоза
  • Отслоение накладок от колодок
  • Разрушение манжета, задир цилиндра, разрыв шланга, разгерметизация трубопровода, в результате происходит утечка жидкости из системы и её завоздушивание. Появляются отказы тормозов.
  • Коррозия пружин, в результате которой они не работают как положено.

Чтобы избежать неприятностей, связанных с неисправностями тормозной системы рекомендуется:

Проверять состояние накладок каждые 20 тысяч пробега, при необходимости менять, ремкомплект задних колодок покупаете в магазине

Тут важно не ошибиться с маркой и моделью, похожесть с толку сбивает, поэтому лучше с собой иметь старые колодки для образца

Обращать внимание на потеки и пятна на земле, там где стоял ваш автомобиль. Смотреть за уровнем тормозухи внутри бачка на главном цилиндре.

Установка дисковых тормозов на УАЗ

Если вы счастливый обладатель автомобиля УАЗ, то при замене тормозов действуйте следующим образом:

  1. Подготовьте необходимый инструмент — шайбы на «10», шпильки (50*10), болты на «12*1», держатели суппорта, переходники разменов от М10 до М12, суппорт для автомобиля Газель, специальные проставки и дисковые тормоза для УАЗ.
  2. Начинайте работу с демонтажа колеса. После снимайте барабан, выкручивайте опорные «пальцы». Далее демонтируйте старые трубки и колодки.
  3. Снимайте муфту, для чего необходимо открутить шесть болтов.
  4. Отгибайте в сторону стопорное кольцо, установленное на гайке. После выкручивайте последнюю с помощью спецключа.
  5. Доставайте кольцо, снимайте следующую гайку и демонтируйте саму ступицу. После скручивайте гайку со шпилек, имеющих отношение к тормозному щиту. На последнем этапе снимайте сам щит вместе с цапфой.
  6. Монтируйте держатель суппорта таким образом, чтобы он был расположен бобышками наружу.
  7. Если это необходимо, то выполните расточку внутреннего отверстия (сделать это несложно с помощью напильника с круглым профилем). Далее посадите на место держатель с помощью молотка.
  8. Выбивайте изношенные шпильки из ступицы и монтируйте новые. После устанавливайте проставку с проточкой на внутренней стороне. Монтируйте проставку таким образом, чтобы проточная часть была установлена по отношению к суппорту.
  9. Монтируйте элементы дисковых тормозов до момента установки муфты. При этом вспомните о необходимости убрать литейный «подъем» на суппорт (сделать это можно болгаркой). Используя этот же инструмент, подготовьте место на кулаке. Помните, что у левого суппорта (в отличие от правого) место вывода штуцера находится сверху.
  10. Отбрасывайте шланг, подключаемый к медной трубке. Если место соединения закисло, то отсоединить устройства друг от друга можно с помощью прогрева (здесь пригодится горелка). Если выкрутить не получается, то отрезайте трубку.
  11. Накручивайте на шланг переходник с гайкой и подключайте его к трубке. При нехватке шланга используйте более длинное изделие, сварите новый кронштейн или стяните раму и трубу.
  12. Установите колодки, поставьте суппорт и зафиксируйте его к держателю.
  13. На завершающем этапе ставьте на место колеса.
  14. В случае сильного выступания шпилек старайтесь использовать торцевую головку большей длины. Возможна и еще одна проблема. Если суппорт плохо проворачивается, то его можно подрезать с наружной стороны.

Преимущества дисковых тормозов

Перечисленное выше — лишь вершина «айсберга». На практике к преимуществам дисковых тормозов можно отнести:

  • прижимная колодка считается более функциональной и эффективной. Принцип сжатия диска уже давно используется в авиации и промышленной технике, что лишний раз подтверждает надежность данной системы;
  • в дисковых тормозах не существует такой проблемы, как залипание. Следовательно, в процессе торможения машина ведет себя максимально устойчиво;
  • благодаря наружному расположению тормозов отпадают проблемы с охлаждением.

Поясним последний пункт.

Есть полноценный доступ воздуху, который охлаждает поверхность элементов системы и исключает перегрев.

В последнее время в продаже появились вентилируемые диски.

Их особенность — разделение тормозов на две поверхности с помощью перемычки.

На современных авто спереди ставятся вентилируемые, а сзади — обычные дисковые тормоза.

Объяснить это просто. Передняя тормозная система берет на себя больше нагрузки и греется сильнее.

Другие преимущества дисковых тормозов.

  • Способность самоочищения исключает несрабатывание тормозов или снижение их эффективности по причине попадания посторонних веществ — грязи, масла, пыли и так далее. Если что-то и попадает на дисковые тормоза, то быстро слетает с поверхности;
  • Открытость. Немаловажный плюс для обслуживания — доступность всех элементов тормозной системы. Чтобы заменить колодки или провести ревизию системы, вовсе не нужно снимать весь барабан.

Когда же нужно менять задние тормозные колодки?

Замена колодок должна производиться при остатке толщины фрикционных накладок в 1,5 миллиметров. Как часто их менять в зависимости от километража очень сложно сказать, так как это зависит от вашего стиля вождения. В инструкциях, конечно, пишут, что замену нужно производить каждые 10 тыс. км, но … Задние колодки изнашиваются медленнее, чем передние. И бывают случаи, что они начинают требовать замены лишь на 60 тыс. км.

Поэтому, ели фрикционные накладки имеют толщину больше 1,5 миллиметров и не имеют сколов, повреждений, замасленных мест, то не спешите их менять, они еще вам могут послужить. Читать далее Замена задних тормозных колодок →

Самостоятельная установка тормозов

Для того чтобы произвести установку передних дисковых тормозов на УАЗ, необходимо разобрать передний мост до чулка. Рекомендуется заменить поворотный кулак, если автомобиль длительное время эксплуатируется.

Собираем новый кулак с новым корпусом поворотного кулака воедино и устанавливаем на чулок, прикрутив новыми болтами. При сборке кулака с корпусом не следует подкладывать шайбы под шкворни и подшипники подкладывать нет необходимости.

Устанавливаем ШРУС на мост, забив в них максимум смазки. Ставим на место новый тормозной щит и цапфу, на которую устанавливаем ступицу. В свою очередь на ступицу крепим тормозной диск, на который ставим суппорт и прикручиваем к корпусу кулака. Затем подсоединяются все шланги, заливается тормозная жидкость. Колесо ставится на свое место, а тормоза прокачиваются.

На видео показано, как установить передние дисковые тормоза на УАЗ:

Как видим, по своей функциональности дисковые тормоза превосходят барабанные. Специалисты советуют менять полностью всю тормозную систему УАЗа, то есть на всех колёсах. Если такой возможности нет, тогда можно установить дисковые тормоза исключительно на два передние колеса.

Итак, если вы относитесь к группе автолюбителей, которые самостоятельно готовы переоборудовать свой автомобиль, то для замены барабанных тормозов на дисковые вам пригодятся следующие инструменты:

  • суппортодержатели;
  • болты М12×1;
  • переходники М10-М12; шайбы М10;
  • шпильки 50×10;
  • проставки;
  • комплект дисковых тормозов на УАЗ;
  • суппорт Газель.

Установка дисковых тормозов на УАЗ начинается со снятия колеса. Затем демонтируется барабан, отворачиваются опорные пальцы, демонтируются колодки и трубки. Далее, предстоит демонтировать муфту, открутив болты (6 штук).

Далее, отгибается стопорное кольцо гайки, после чего она откручивается специальным ключом. Теперь кольцо вынимается, демонтируется вторая гайка и снимается ступица. Также необходимо открутить гайки со шпилек, относящихся к тормозному щиту. Затем его демонтируют совместно с цапфой.
На видео показано, как установить задние дисковые тормоза на УАЗ:

Приступаем к установке суппортодержателя. Его требуется разместить бобышками наружу. При необходимости расточите его внутреннее отверстие при помощи круглого напильника. Для усадки держателя воспользуйтесь молотком.

Из ступицы потребуется выбить старые шпильки. На их место устанавливаются новые и одевается проставка, на внутреннем отверстии которой находится проточка. Надевайте проставку так, чтобы проточка располагалась стороной к суппорту.

Далее, установка дисковых тормозов на УАЗ заключается в обратном сборе всего ранее разобранного до муфты. Не забудьте убрать литейный наплыв, который находится на суппорте. Это можно сделать, использовав болгарку. Также этот инструмент поможет вам подрезать место на кулаке. Отметим, что левый суппорт от правого отличается местом вывода штуцера. Он обычно расположен сверху.

Теперь постарайтесь отсоединить гибкий шланг от трубки из меди. Как правило, место их соединения закисает и разъединить их можно только при помощи нагрева, для чего нелишней окажется горелка. Не можете отвинтить, значит, отрезайте шланг.

Переходник с шайбой навинтите на гибкий шланг и присоедините его к трубке. Если шланга не хватает — возьмите более длинный из другого автомобиля, переварите кронштейн или притяните трубку к раме.

На завершающем этапе смонтируйте колодки, наденьте на диск суппорт, привинтите его к держателю и поставьте колесо на своё законное место.

В случае если новые шпильки сильно выступают, используйте более длинную торцевую головку.

Ещё один момент — недостаточное кручение суппорта. Проблему решит его подрезание с внешней стороны. Задние дисковые тормоза на УАЗ монтируются по такому же принципу.

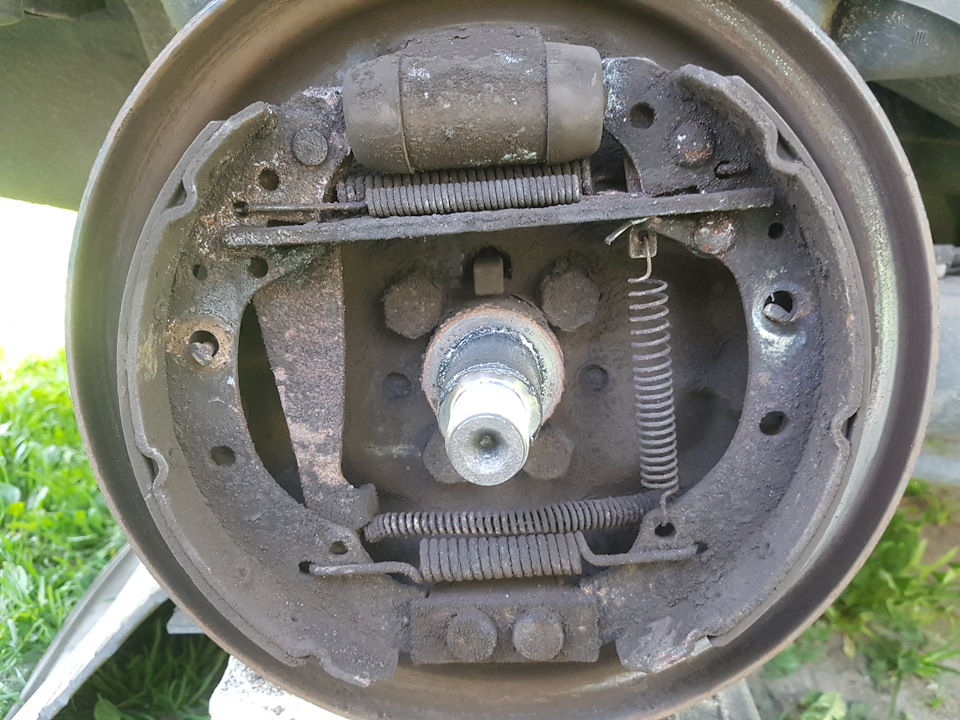

Устройство барабанного тормоза

Рассмотрим конструкцию в общем. В этой системе используется две тормозные колодки полукруглой формы.

Установлены они внутри тормозного барабана. Одной стороной колодки закреплены достаточно жестко, а с другой стороны они развиваются поршнем. Последний работает, когда водитель нажимает на педаль. И чем выше усилие, тем сильнее будет выдвигаться поршень.

Между двух колодок установлены пружины. Когда водитель отпускает педаль, эти пружины отводят колодки в их базовое положение. Они применяются, чтобы барабан не заклинило.

Как видно, барабанный тормозной механизм действительно отличается простотой конструкции. Но прогресс и развитие современных технологий постоянно движутся вперед, развиваются двигатели. Те скорости, которые на заре автомобилестроения казались чем-то нереальным, сегодня стали незаметными. Нередко на трассе автомобили движутся на скоростях вплоть до 200 км/ч. Такая скорость даже для чемпионов автоспорта 40 лет назад казалась фантастической.

На таких скоростях барабанный тормоз уже не в силах справиться со своей основной задачей. Эффективность теряется. Первая, а также единственная проблема тормоза такой конструкции – это перегрев колодок. Отсюда и ухудшение эффективности работы.

С ростом скоростей и мощностей перед инженерами и конструкторами встала трудная задача – улучшить тормозную систему. И не оставалось больше ничего, чем обратиться за помощью к сфере авиастроения. Именно так, ведь первые дисковые тормоза были установлены на самолетах. Далее система успешно перешла и на легковые автомобили.

Задние

Для наглядности рекомендуем посмотреть видео о замене задних тормозных колодок на автомобиле ВАЗ 2110. Это позволит проще выполнить поставленную задачу и иметь визуальное представление о прохождении каждого этапа ремонта тормозной системы.

Будет хорошо, если на задних тормозах вы когда-то устанавливали себе дисковые элементы. Прелесть их в том, что процесс замены задних колодок будет аналогичен передним.

В некоторых случаях, в зависимости от конструкции задних тормозов, может потребоваться полное снятие диска и суппорта. Все остальные мероприятия выполняются точно так же, как в случае с передними колодками.

Совершенно иначе ситуация обстоит у тех, кто использует заводские барабанные системы торможения. Работу придется выполнить тонкую, но вполне реализуемую своими силами.

Для начала вооружитесь набором инструментов, куда входит:

  • Баллонный ключ;
  • Домкрат;
  • Плоскогубцы;
  • Отвертка;
  • Молоток;
  • Острое зубило;
  • Рожковый, торцевой и накидной ключ размерами 12,13 и 17 — по 3 размера каждого типа ключа.

Теперь приступаем непосредственно к замене задних тормозных колодок.

  1. Поставьте под передние колеса упоры и снимите заднее колесо.
  2. Выкрутите направляющие, используя ключ на 12.
  3. Направляющие требуются для фиксации к полуосям барабанов.
  4. Возможно, барабан будет достаточно проблематично снять с его места. Здесь вам пригодится молоток и деревянная подставка. Постучите по внутренней части барабана. Бить прямо по барабану металлическим молотком настоятельно не рекомендуется, поскольку механизм может повредиться.
  5. Если даже после ударов молотком барабан снять не удается, обработайте места контакта со ступицей при помощи WD40 или других проникающих смазок.
  6. Затем вооружитесь плоскогубцами, снимите с нижней и верхней части колодок пружины.
  7. Демонтируйте направляющую пружину, которая находится впереди.
  8. Это позволит полностью снять колодку.
  9. Когда снята планка, можно приступать к демонтажу пружины с задней колодки.
  10. Что ж, теперь снимайте обе части колодки. Снимая заднюю, помните про крюк. Он идет от троса ручного тормоза.
  11. Демонтировав старую колодку, ставьте на ее место новую. Сборка осуществляется в обратной последовательности.
  12. Но есть один нюанс — с приводного рычага следует снять втулку, что существенно облегчит процесс обратной сборки. Верхнюю часть колодок заводят в пазы, расположенные на штоке цилиндра.
  13. Приготовьтесь к тому, что могут возникнуть определенные сложности при установке нового элемента. Причиной служит большая выработка, которая осталась в результате эксплуатации старых тормозных элементов.
  14. Возьмите две монтировки и сожмите между собой две колодки для их максимального сближения. На этом замену можно считать выполненной.
  15. На последнем этапе проводится обязательная прокачка тормозной системы. Без нее не обходится ни одно вмешательство в конструкцию тормозов автомобиля.

Как видите, заменить колодки не сложно, если действовать последовательно. Самый оптимальный вариант — это установить везде дисковые тормоза. Работать с ними легче, они эффективнее в своих задачах, плюс замена осуществляется без особых проблем, в отличие от барабанов.

Нужны ли задние дисковые тормоза?

Ответ неоднозначный, так как у дисковых тормозов явные преимущества перед барабанными. Если уж делаете тюнинг системы, то не поленитесь и поставьте на задней оси диски. Преимущества их даже в мелочах – заменить колодки намного проще, чем на барабанных (да и стоимость комплекта пониже). На задние колеса автомобилей ВАЗ с передним приводом идеально подходят диски от модели 2109. Переделок по минимуму, все становится будто «родное». Но если бюджет на проведение тюнинга у вас ограничен, то можно использовать и стандартную систему. Барабанные тормоза относительно неплохо работают, а применение гидравлики навсегда избавит вас от необходимости подтягивать тросик. И под любым уклоном машина будет нормально стоять, не скатываясь.

Как демонтировать трос ручника

Для проведения демонтажа старого ручника потребуется выполнить несколько действий:

  1. Устанавливаете автомобиль на эстакаду, смотровую яму или подъемник. Все зависит от того, какими удобствами вы располагаете. Если нет таких удобств, то лучше даже не начинать проводить работу.
  2. Заднюю часть автомобиля приподнять на домкрате, предварительно установив под передними колесами упоры.
  3. Под задней балкой установить опоры.
  4. Так как гидравлический ручник может устанавливаться и с барабанными тормозами, то конструкцию можно сильно не менять. Снимаете колеса и барабаны с задней оси.
  5. Чтобы не мешали, демонтируйте резонатор и глушитель.
  6. Снимаете с тяги уравнитель.
  7. Демонтируете трос, снимая его с колодок на обоих колесах.
  8. Теперь нужно произвести несколько манипуляций в салоне автомобиля. Откройте доступ к рычагу ручника и выкрутите крепления. После чего полностью снимите его с посадочного места.

Теперь можно начать установку новой системы, для этого можно использовать один из двух популярных методов.

Как часто нужно проверять тормоза?

Проверяйте тормоза перед каждой поездкой. Убедитесь, что все составляющие тормозов правильно установлены и находятся в хорошем рабочем состоянии Также, помимо собственных проверок тормозов, перед тем, как куда-то поехать на велосипеде, стоит обратиться к опытному механику для того, чтобы он проверил тормоза и нашел проблемы, которые вы не cможете найти или починить в силу неопытности (проверки раз в 6 месяцев вполне достаточно для не профессионального велосипедиста), если вы каетесь профессионально или просто очень часто, то стоит делать такие проверки чаще одного раза за 6 месяцев

Особенности процесса замены тормозной системы

Если вы решились заменить барабанные тормоза, то должны знать о некоторых особенностях такой рокировки:

  • вы потеряете действующую гарантию на обслуживание, если производителем не предусмотрен свободный выбор тормозной системы, и вы осуществите её не на СТО;
  • результат замены должен укладываться в рамки существующих стандартов, иначе вы подвергнете свою жизнь (и жизни пассажиров, а также пешеходов) опасности;
  • поскольку состояние тормозной системы влияет на безопасность дорожного движения, её детали подлежат сертификации в России, требуйте документ у продавцов или мастеров на СТО;
  • ручник тоже придётся заменить на другой, с гидравлическим приводом;
  • замена должна быть зафиксирована в бумагах о техническом состоянии машины, иначе при любой аварии вы окажетесь её провокатором в глазах закона.
