Бензиновый мотоблок Салют с двигателем Honda

Мотоблок Салют

Мотоблок Салют– многофункциональная интегральная агротехника. Бывают мотоблоки, бывают очень хорошие мотоблоки, а бывает легендарный «Салют». Если вы читаете эту статью, значит, перед вами стоит вопрос выбора самоходной сельскохозяйственной техники, универсального помощника. И действительно, отдать предпочтение конкретному образцу из множества разных брендов непросто.

История бренда

Четверть века мотоблоки «Салют» радуют своих владельцев. Их выпуск был организован на ММПП «Салют», история которого начиналась в 1912 году сборкой авиационных двигателей на заводе, основанном французской .

Сегодня, небольшой когда-то заводик, превратился в акционерное предприятие «НПЦ газотурбостроения «Салют», основной профиль которого — производство турбореактивных авиационных двигателей и газотурбинных установок. Сборка мотоблоков является вспомогательным производством.

За весь период конструкция мотоблоков неоднократно подвергалась усовершенствованию, в результате которого машины по эффективности и качеству работы поднялись со ступеньки бытовой техники на безупречный профессиональный уровень.

На протяжении десяти лет (2002-2012 гг.) сборка моделей Салют 5 осуществлялась на , который входил в ФНПЦ «Салют». После внутренних противоречий и структурного разъединения предприятий выпуск мотоблоков на «Агате» прекратился, поставки узлов и агрегатов для его сборки завершились, в том числе специфического омского редуктора. А на «Агате» начался выпуск мотоблоков под собственным брендом.

Поэтому, чтобы не приобрести, вместо сертифицированного мотоблока от завода-изготовителя, клон «Салют Агат», следует при покупке внимательно ознакомиться с паспортом продукции. Естественно, гарантийных обязательств в отношении подобных подделок АО «НПЦГ» не несет.

Линейка моделей

Основным заданием при разработке «Салюта» было создание надежной долговечной машины, способной выполнять множество задач аграрного, хозяйственного, строительного профиля в фермерских и личных хозяйствах.

Мотоблок Салют 5 отличается продуманным конструкторским решением. Различные модификации разнятся видом двигателя и его мощностью.

Преимущества «пятой» модели:

  • Использование двигателей известных мировых производителей.
  • Прочный шестеренчатый редуктор.
  • Клиноременная передача с двумя ремнями — комфортная работа благодаря меньшему проскальзыванию ремней.
  • 2 скорости вперед и 1 реверсивная.
  • Возможность удобного переключения на пониженный диапазон скоростей.
  • Наличие вала отбора мощности для подключения прицепных агрегатов активного типа.
  • Отличная устойчивость вследствие смещенного вперед и вниз центра тяжести.
  • Регулируемая в двух плоскостях рулевая колонка.
  • Отличная агрегация с унифицированными навесными орудиями разных производителей.

В 2013 году увидела свет модернизированная модификация Салют 100, названная в честь столетнего юбилея предприятия. «Сотая» модель является логическим усовершенствованием своего предшественника. Конструкторы поработали над улучшенным дизайном и эргономичностью мотоблока, что в наше время является немаловажным фактором продвижения продукции на рынке.

Особенности «100» модели мотоблока Салют:

  • Переключатель скоростей перенесен на руль, рукоятка сцепления оснащена специальным фиксатором, руль удобно регулируется по всем направлениям.
  • Установлен мощный редуктор с ресурсом 3000 моточасов.
  • Передняя и задняя сцепки значительно расширили возможности мотоблока при работе с навесными агрегатами.
  • В комплектацию мотоблока входят пневмоколеса с выразительным протектором, расширительные втулки, специфический щуп для проверки масла в редукторе, дополнительный кронштейн для крепления навески.
  • Особое достоинство – трехрядные почвенные фрезы с ножами из высококачественной пружинной стали.

Обратите внимание, как, благодаря специфической серповидной форме ножей, качественно выполняется культивация любого грунта

Видео обзор работы мотоблока Салют 100 с двигателем Lifan 6.5

Выбирать мотоблок следует рационально, исходя из требуемой производительности. Из-за недостатка мощности, мотоблок может выйти из строя раньше. С другой стороны, следует учитывать, что техника с излишним запасом мощности имеет большую стоимость.

Ремонт и неисправности

Несмотря на то, что мотоблоки модельного ряда Салют отличаются надежностью, в некоторых случаях в редукторах возникают неисправности. Рассмотрим основные проблемы, с которыми можно столкнуться, и как с ними бороться:

  1. Слабая отдача после замены масла (нет герметизации, требуется заново установить сальник и нанести герметик).
  2. Слышится металлический шум (как правило, это проявляется из-за недостатка смазки, следует незамедлительно провести обслуживание).
  3. Механизм гудит (наблюдается избыток смеси в редукторе, требуется слить излишек жидкости).

Также могут проявляться иные неисправности, связанные с поломкой подшипников или шестерней, а также пыльников, здесь требуется незамедлительно выполнить замену изношенных частей.

В настоящее время спецтехника включает в себя множество качественных конструктивных элементов. Однако, даже несмотря на это, она может подвергаться поломкам. Нередко выход из строя узлов связан с отсутствием смазки, что крайне пагубно влияет на металл. Именно поэтому, чтобы не столкнуться с излишней тратой средств, рекомендуется своевременно проводить обслуживание. В этом случае рабочий аппарат будет длительное время исполнять все возложенные на него обязанности.

Мотоблок «Салют» 100 Л-6,5

Мотоблок тяжелой серии, оснащенный китайской силовой установкой «Lifan» 168F-2. Идеально подходит для средних и крупных землевладений площадью свыше 50 соток. Имеет классическую хорошо сбалансированную конструкцию, что позволяет задействовать его как тяговую силу. При расходе бензина до 1,5 л техника способна тянуть за собой 700 кг поклажу. Штатные фрезы – удобное решение для переуплотненных почв и целины.

Преимущества:

  • мотор с силой 6,5 л.с., запуск которого производится через ручной стартер;
  • рулевое управление 3-позиционной трансмиссией;
  • выносливый шестеренчатый редуктор для продолжительных рабочих смен;
  • армированный ремень для передачи мотором крутящего момента, долговечность которого доказана отзывами владельцев;
  • конкурентные показатели вспашки – до 0,8 м в ширину и 0,25 м вглубь;

Усовершенствованный мотоблок Салют 100

Управлять новым самоходным мотоблоком довольно легко. Центр тяжести агрегата смещен вперед, что придает устройству устойчивое положение, а хорошая сбалансированность исключает его опрокидывание в момент проведения работ. Рычаг переключения скоростей теперь располагается не на редукторе, а непосредственно на руле, что придает комфортности оператору во время управления. Модернизированный агрегат имеет вес от 72 до 78 кг, небольшие размеры и разборную конструкцию, поэтому его легко можно перемещать или транспортировать в разобранном виде, поместив в багажник авто. Он оснащен четырехтактным бензиновым двигателем мощностью от 3,5 до 7,3 л.с при скорости вращения вала 3600 об/мин и средним расходом топлива 1,5 л в час. В комплектацию мотокультиваторов входят двигатели от лучших производителей, поэтому они отличаются высокими технико-эксплуатационными показателями.

Маневренность мотоблоку обеспечивают 4 передних и 2 задних передачи при диапазоне скоростей 1,3 – 10 км/час. У него хорошая проходимость за счет колес увеличенного диаметра и агрессивного протектора. Производитель также позаботился о расширении стандартной комплектации, дополнив комплект из 4-х культиваторов и фрез еще двумя рабочими органами и установив специальные диски для защиты растений.

Обновленный агрегат стал популярным благодаря удачной конструкции и возможности использования разнообразного навесного оборудования.

Описание устройств

Выпускает технику Салют , расположенный в Москве. Компания занимается конструкцией и выпуском механизированных средств для работы в малых фермерских хозяйствах и на приусадебных участках. Компактные мотоблоки считаются основной продукцией линии товаров.

Мотоблоки бренда Салют комплектуются большим набором навесного оборудования, отличаются надежностью и долгим сроком эксплуатации.

Все модели оснащены мощными двигателями, которые значительно экономят расход топлива и имеют высокую производительность. Рабочий ресурс техники составляет 2000 часов, что гарантирует их стабильную работу на протяжении практически 20 лет.

К основным преимуществам мотоблоков Салют можно отнести:

  • отличную производительность двигателя;
  • воздушную систему охлаждения мотора;
  • наличие блокировки запуска при недостаточном количестве масла;
  • плавную работу сцепления;
  • прочную, долговечную конструкцию;
  • многофункциональность;
  • устойчивость;
  • компактные размеры;
  • отличную маневренность и проходимость;
  • безопасность в использовании.

Устройство культиватора Крот

В комплектации отечественного агрегата практически отсутствуют лишние детали, однако конструкция культиватора выполнена таким образом, чтобы владелец смог использовать его в самых разных хозяйственных целях. Благодаря надежности основных узлов техника способна выдерживать длительные нагрузки. Конструкция агрегата состоит из таких элементов:

  • Рамы, которая соединена из двух полурам – крепится к корпусу редуктора при помощи болтов;
  • Трубчатой рукоятки и кронштейна для эксплуатации навесного инвентаря;
  • Рычагов управления;
  • Пневматических колес, которые крепятся на выходных валах редуктора;
  • 2-тактного одноцилиндрового мотора с системой воздушного охлаждения, прикрепленного к раме – соединяется с редукторным валом посредством клиноременной передачи.

Отдельного внимания среди всех элементов заслуживает двигатель – его объем составляет примерно 60 см3, крутящий момент – 6000 об./мин, а мощность – 2,6 л. с. Двигатель работает на смеси моторного масла и бензина.

Не трудно догадаться, что невысокая мощность штатного мотора толкает фермеров на его замену. Выполнить эту операцию достаточно просто, однако потребуется правильно выбрать двигатель для культиватора Крот. Ниже разберемся, какой мотор подойдет для монтажа на отечественный агрегат.

Правильный запуск мотоблока после зимы

Перед тем, как заводить мотоблок после продолжительного зимнего простоя, нужно тщательно его подготовить. В первую очередь необходимо вывезти технику из гаража и осмотреть ее – на металлических поверхностях сельхозагрегата не должно быть очагов коррозии, появление которых может быть спровоцировано высокой влажностью воздуха. В случае образования коррозии ее потребуется удалить, обработать проблемные места специальным преобразователем ржавчины и покрасить участки.

После этого потребуется:

  • слить старое топливо из бака, а также удалить старую смазку редуктора. Последний необходимо тщательно промыть и высушить. Далее потребуется залить свежее топливо и новое трансмиссионное масло;
  • промыть топливные трубки, убедиться, что они не потеряли свою герметичность и на их стенках не появились трещины;
  • снять все предусмотренные в конструкции фильтрующие элементы, тщательно промыть их в чистом бензине, высушить и установить обратно. Поврежденные фильтры необходимо заменить;
  • снять и разобрать карбюратор, продуть его сжатым воздухом или промыть бензином. После этого полностью сухие детали топливного узла нужно собрать и установить на место;
  • проверить приводные ремни – из-за высокой влажности на их поверхности могли появиться трещины – в этом случае элементы нужно немедленно заменить;
  • разобрать и осмотреть ЦПГ силового агрегата – если на стенках узла появились заусенцы или следы ржавчины, то их потребуется удалить;
  • выкрутить и проверить свечу – на ней не должно быть следов накипи и смолистых отложений. В противном случае свечу нужно очистить и высушить. После этого нужно провести вентиляцию двигателя, несколько раз резко потянув на себя трос стартера;
  • проверить зазор системы зажигания и заново выставить его, если он был нарушен;
  • осмотреть органы управления и убедиться в том, что тросики газа и тормоза натянуты так, как это требуется для работы;
  • снять, подзарядить и установить обратно аккумулятор, если он предусмотрен в конструкции мотоблока. На этом же этапе нужно проверить клеммы и контакты электрической проводки – на них не должно быть следов окисления;
  • проверить давление в шинах и подкачать их так, как указывает инструкция к мотоблоку;
  • осмотреть ходовую часть мотоблока и завернуть ослабленные болтовые крепления;
  • проверить механизм для подключения навесного и прицепного оборудования.


Только после всех перечисленных действий может быть произведен запуск мотоблока.Чтобы завести сельхозагрегат с бензиновым мотором, необходимо:

  1. Полностью открыть кран для подачи бензина. В это же время рычаг подсоса горючего должен быть расположен в положении «Пуск», а рычаг сцепления – в положении «Отключено»;
  2. Выполнить прокачку ручным стартером, несколько раз резко потянув его трос на себя;
  3. Перевести рычаг зажигания в положение «Включено» и еще несколько раз потянуть на себя трос стартера;
  4. Как только двигатель используемого мотоблока будет запущен, потребуется быстро перевести рычаг подсоса горючего в положение «Работа».

Если в устройстве бензинового мотоблока предусмотрен электрический стартер, то оператору достаточно включить зажигание и нажать кнопку пуска двигателя. Завести дизельный мотоблок немного сложнее.

Для этого потребуется:

  1. Открутить кран, предназначенный для подачи горючего, постепенно раскручивая от него каждое штатное соединение;
  2. Как только топливо дойдет до форсунки, нужно открыть все имеющиеся в конструкции краны и установить рычаг газа в среднее положение;
  3. Нажать и удерживать декомпрессор, пока горючее не прокачается к цилиндру;
  4. Отпустить декомпрессор и начать аккуратно тянуть его до тех пор, пока он не встанет в свое исходное положение;
  5. Снова нажать на декомпрессор и в тот же момент быстро потянуть на себя трос стартера.

После запуска силового агрегата нужно дать ему время для полного прогрева – на это может потребовать от 5 до 10 минут

Важно не поддавать мотоблок длительным высоким нагрузкам, так как после зимы его движущиеся детали должны успеть разогреться и покрыться сплошной маслянистой пленкой

Навесное оборудование для мотоблока «Салют»

Мотоблоки «Салют» поставляются только с 6-секционными почвофрезами. Все остальные приспособления к ним пользователь приобретает самостоятельно.

Существует несколько способов агрегации навесок к таким культиваторам:

  1. Через редукторную ось: фрезы; утяжелители; металлические колеса-грунтозацепы; рыхлители;
  2. На скобу с или без сцепки: плуги; овоще- и картофелекопалки; минителеги; бороны; сажалка для картофеля; отвал-лопата;
  3. На шкив отбора мощности: корморезки; приставка-нгенератор; роторные косилки; адаптер для уборки снега; установки для работ по дереву.

По отзывам владельцев, эти мотоблоки так же неплохо совместимы с коммунальными щетками и навесками для стрижки газона.

Характеристики

У мотоблока Салют-100 при довольно внушительной мощности двигателей расход топлива минимальный и составляет не больше 395 г на час выполнения работ. Кроме того, конструктивной особенностью является самое низкое расположение мотора, что обуславливает самое низкое размещение центра тяжести. За счет этого обеспечивается простая управляемость и практически отсутствие заваливания.

Общие технические характеристики

Тип мотоблока (ГОСТ 28523-90):Средний
Габаритные размеры:Длина: 151 см Ширина: 62 см Высота: 133,5 см
Вес сухой:в среднем 70 кг (62-82 кг)
Мощность:3,5-7,3 л.с. (2,6-5,5 кВт)
Тяговое усилие на колесах с грузом 15 кг на передней подвеске:60-70 кгс
Расход топлива:313-395 г/кВт*ч
Число передач:(2+1) * 2: 4 передачи переднего хода, 2 — заднего.
Максимальная скорость на пневматических колесах (второе значение при работе на большом диаметре шкива):Первая передача – 2,8 (3,5) км/ч Вторая передача – 6,3 (7,8) км/ч Задний ход – 2,0 (2,5) км/ч
Вал отбора мощности (BОM):Шкив (ШОМ) боковой под клиноременную передачу.
Угол поперечной статической устойчивости:15°
Пределы температуры окружающего воздуха, Сот -30 до +40 °C
Ходовая система:Одноосная, колесная формула 2х2
Пневматические колеса:39-41 см
Колея:Изменяемая ступенчато регулируемая
Ширина колеи:26 см (с удлинителями – 54 см)
Дорожный просвет:11-12 см
Радиус поворота:1,5 м
РедукторМеханический, шестеренчатый

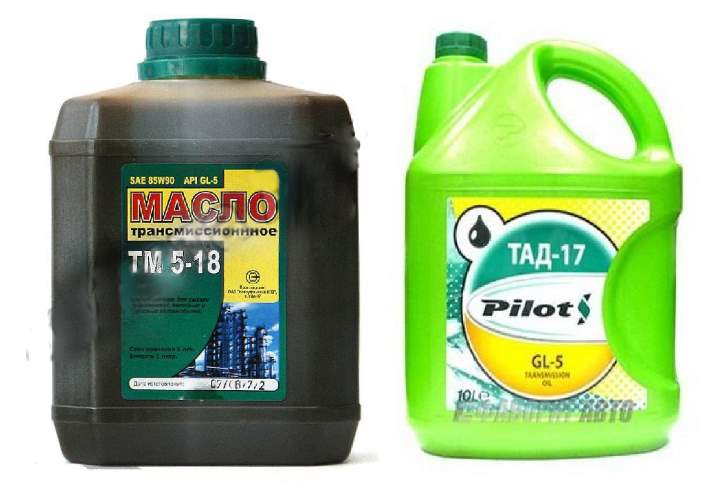

Масло для коробки передач:ТМ-5-18 (ТАД-17И)
Рулевое устройство:Штанговое
Диаметр фрез-культиваторов:31 см
Количество фрез:6 (возможно уменьшение до 4 или 2) по 4 ножа
Ширина культивации:0,35-0,8 м
Глубина вспашки:10-25 см

Двигатели

Завод-производитель серьезно отнесся к выбору двигателей для своих мотоблоков: независимо от популярности бренда перед принятием решения об использовании мотора в комплектовании все они проходили тщательное тестирование в лабораториях НПЦ на пригодность для «Салют-100».

Главные параметры для попадания на мотокультиватор: стабильная работа, высокий моторесурс, низкие шум и вибрация (влияют на безопасную продолжительность эксплуатацию). Поэтому можно сказать, что «Салют-100» комплектуется только лучшими двигателями, и можно быть уверенным, что изделие прослужит долго.

Самым популярным среди «Салют-100» является китайский Lifan модели 168F-2 – относительно низкая стоимость двигателя сказывается на конечной цене самого мотоблока.

Американские двигатели устанавливаются на 6,5 л.с.: Briggs & Stratton серий Vanguard и I/C и Kohler. Японские двигатели представлены Subaru EX17 и Honda GX 200 и моделью GC 190.

Самым мощным в линейке сейчас является Салют-100 с двигателем Hwasdan H170F (линейка Lifan 170F) на 7 л.с.

Редуктор

В новых моделях мотоблоков Салют-100 установлен новый редуктор, шестерни которого изготавливаются из высокопрочной стали. Они могут выдержать огромные нагрузки.

Редуктор является механическим, маслонаполненным и полностью шестеренчатым – последнее выгодно отличает его от регуляторов других мотоблоков, которые могут содержать дополнительно цепную передачу, которая от чрезмерных нагрузок растягивается, провисает и может порваться. Он идет в прочном алюминиевом корпусе, а надежная зубчатая передача имеет повышенный ресурс более 3000 рабочих часов.

Редуктор Салют-100 оснащен тремя передачами (2 вперед, 1 назад), а рычаг управления с нейтральными положениями между скоростями для удобства размещен на рулевой колонке.

Уровень масла в редукторе мотокультиватора проверяется специальным щупом, который идет в комплекте в ЗИП.

Трансмиссия

Коробка передач мотоблока Салют-100 позволяет выбирать в процессе работы необходимую скорость движения. Благодаря КПП с удобным расположением ручки на руле можно использовать технику для перевозки грузов с помощью транспортной тележки.

Механизм сцепления на мотоблоке Салют-100 состоит из следующих частей:

  • Приводные клиновые ремни (2 шт.).
  • Ролик натяжения с рычагом.
  • Возвратная пружина.
  • Тяга с рычагом управления.

Клиноременная передача отдает крутящий момент от двигателя к редуктору. Нажатием рычага сцепления поднимается ролик натяжения ремней, передающий вращение ведущего шкива работающего мотора на ведомый редуктор.

Шкив двигателя (ШОМ) включает 4 ручья из 2 пар разного диаметра. На шкиве редуктора 3 ручья, два из которых используются ремнями привода, а средний может быть использован для подсоединения различного активного навесного оборудования. При перестановке ремней в ручьи меньшего диаметра на моторном шкиве отбора мощности мотоблок Салют-100 настраивается на пониженный скоростной режим, необходимый для выполнения некоторых работ (вспашка целины, культивирование и т.п.).

Легкий гусеничный вездеход с двигателем Lifan

Самодельный легкий гусеничный вездеход с двигателем Lifan 17 л/с, корпус-лодка, плавающий вездеход на гусеницах легкого класса предназначен для охоты и рыбалки, фото и описание гусеничного вездехода с двигателем лифан прилагается. Легкий гусеничный вездеход имеет двигатель мощностью 17 л/с (лошадиных сил) стартер . КПП (коробка переключения передач) ВАЗ 2110. Вариатор Сафари+Буран одноопорный+ремень рубена 33, мост классика, передаточное число 1:4, тормоза ВАЗ 2109 дисковые, карданный вал самодельный.

Рама сварена из профиля прямоугольного сечения следующих размеров: 40х40х20 мм, 40/40/1.5 мм, 20/20/1.5 мм, балки 50/50/20 мм. Толщина пластин ступиц составляет 10 мм, ступицы ВАЗ 2109 задние, корпус лодка благодаря чему вездеход плавает по воде и толщина металла 1.2 мм, колеса R-13

Габаритные размеры легкого гусеничного вездехода: ширина 1800 мм, длина 2800 мм и высота 2100 мм. Малые габаритные размеры делают эту машину компактной.

Экипаж: механик водитель и два пассажира.

Отлично подойдет для поездок на охоту и рыбалку в любое время года, идет отлично по грязи и рыхлому снегу, плавает и преодолевает заболоченные участки местности за счет корпуса лодки вездеход плавающий. Двигатель Лифан экономичный и мощный которого с лихвой хватает для вездехода.

Материалы

  1. двигатель Lifan 17 л/с
  2. профиль 40х40х20 мм, 40х20х1.5 мм, 20х20х1.5 мм, 50х50х20 мм
  3. мост классика
  4. колеса, диски и ступицы ВАЗ
  5. листовой металл толщина 1.2 мм

Инструменты

  1. сварочный инвертор
  2. УШМ
  3. набор гаечных ключей
  4. слесарный и измерительный инструмент
  5. дрель

И так, давайте поближе рассмотрим собранный Дмитрием Дементьевым гусеничный вездеход.

Вид спереди, лобовое стекло-это задняя крышка ВАЗ 2109. Клиренс вездехода составляет 47 см. Звездочка сделана из штатного диска ВАЗ. Механизм натяжения гусениц. Усиление катков. Рулевой механизм на главных цилиндрах ВАЗ 2106 (пока не приварены рычаги) Диск суппорт ВАЗ 2109 приварены к мосту ВАЗ 2106. Коробка ВАЗ 2109 вариатор сафари (стоит на Буране)Двигатель можно установить от малолитражного автомобиля ОКА или же «Lifan» 17 л/с

Так же обязательно посмотрите аналогичные гусеничные вездеходы гусеничный вездеход№1

и для сравнение еще одна модельгусеничный вездеход №2 Обязательно посмотрите видео с испытаний вездехода.

Автор; Дементьев Дмитрий Александрович.

Контактный телефон

Инструкция по эксплуатации

При покупке мотоблока “Салют 5” обязательно идет инструкция по его эксплуатации.

В ней описана вся необходимая информация для качественного использования и хранения агрегата:

  • технические характеристики;
  • обслуживание мотоблока;
  • возможные поломки и способы их устранения;
  • правила хранения;
  • подробные схемы установки и сборки фрез и шкива;
  • управление культиватором.


На средних скоростях совершается обкатка мотоблока

Первый запуск и обкатка

После приобретения мотоблока или его длительного простаивания важно совершить правильный первый запуск и обкатку техники. Перед первым запуском важно осмотреть все детали агрегата и проверить наличие топлива и масла в картере

Обкатка совершается на средних скоростях на легких земельных участках.

Замена топлива и масла

Правильная замена топлива и масла описана в руководстве по эксплуатации двигателя Хонда. При соблюдении всех правил замены, а также применении точно указанного топлива (бензин АИ-92) и масла (SAE 10W-30), эксплуатация двигателя будет максимально долговечной.

Сборка мотоблока

Собрать мотоблок не составит труда: стойку руля необходимо установить вверху редуктора и зафиксировать посредством ручки стойки руля. Следует удостовериться в том, что нет сильных перегибов оболочек тросов. Далее на рулевую стойку монтируются рукоятки и фиксируются при помощи зажима и болта. Затянуть зажимную гайку необходимо весьма тщательно, чтобы во время полного поворота эксцентрикового рычага на он прочно закрепил рукоятки руля. Затем рукоятку следует завернуть руками, а после затянуть на 2,5 оборота. Удостоверьтесь, что под нагрузкой она не станет смещаться.

Планка сошника монтируется на опору и фиксируется болтом, гайкой и фиксатором. Опора закрепляется 2-мя шкворнями

Во время сборки фрез для мотоблока и их монтажа на вал редуктора важно учитывать такие моменты:

  • ножи монтируются на квадратные фланцы валов согласно инструкции. Монтаж ножей со стороны шайбы является недопустимым;
  • при монтаже фрез на вал редуктора, режущие элементы ножей должны проникать в почву в ходе перемещения агрегата вперед;
  • монтаж фрез осуществляется на вал редуктора на место колес. Они фиксируются на валу и втулках осями внутри фрез, которые для предупреждения падения застрахуются пружинными фиксаторами;
  • контролируется затяжка крепежных элементов, затягиваются ослабленные гайки. Чтобы при культивации грунт не попадал на элементы устройства, щитки рекомендуется установить на предельную ширину;
  • установленные на мотокультиваторе фрезы необходимо прокрутить рукой, следует удостовериться, что их ножи не контактируют с корпусом редуктора и балками аппарата.

Оборудование и детали

Самодельщик волен сам выбирать тип шасси, привода. Чтобы переоборудовать мотоблок в минитрактор, понадобится:

  • два колеса,
  • рулевой механизм,
  • водительское кресло,
  • навеска,
  • педали.

Возможно использование деталей, которые зачастую годами валяются в гаражах или мастерских. Тут уж, что подскажет фантазия. Кто-то из кусков старых водопроводных труб сумел сделать отличную сварную раму, кто-то использует старые автопокрышки от грузовиков.

Рама

Раму минитрактора следует «перекроить» в соответствии с чертежом, чтобы адаптировать ее под вторую пару колес. Платформа трактора может быть переломной или цельнометаллической.


Конструкция самодельного минитрактора

С помощью болгарки можно нарезать поперечные и продольные лонжероны, соединив их болтами или электросваркой. Чтобы швы получились прочными, применяют комбинированное крепление: крепежные элементы + вспомогательная проварка швов.


Чертеж рамы

Переломка, состоящая из двух отдельных полурам, которые соединяются с помощью шарниров, значительно повышает устойчивость, проходимость и подвижность минитрактора.

Навесное устройство монтируется к раме в соответствии со схемой. Приваренный фаркоп еще больше расширяет возможности минитрактора, переоборудованного из мотоблока «Салют».

Видео обзор конструирование рамы для минитрактора

Двигатель

Briggs&Stratton OHV 6.5 (5.5)

Двигатель обычно размещается в передней части, такое размещение в целом уравновесит конструкцию минитрактора. Ременная передача закрывается оградительным кожухом, определяется расположение педали сцепления.

Для эксплуатации необходимых навесных приспособлений настраивается гидравлика. По завершении этой работы следует установка кресла для водителя, при необходимости, фар и габаритных сигналов.

Ходовая часть

На задней оси крепятся родные колеса от агрегата, на передней – те, что подобраны. Желательно, чтобы протектор на них был выразительным, это даст хорошую сцепку с поверхностью. Как вариант, возможно использование запчастей, бывших в употреблении.

Далее с помощью металлической трубы крепятся передние колеса, колесные ступицы. После выполняют монтаж рулевых тяг и выравнивание с рулевым редуктором. Затем — фиксация редуктора на раме, установка рулевой штанги и рулевого колеса, регулировка рулевой колонки.

Видео обзор ходовой части минитрактора

Тормозная система

В соответствии со схемой компоновки определяется место педали тормоза и базового тормозного цилиндра. На видео переоборудования «Салют» в минитрактор детально представлена последовательность работ по правильной установке и регулировке системы тормозов.

Описание

Выпуск разных пятых модификаций начался в девяностые годы, и с тех пор мотоблоки «Салют» уверенно занимают второе место после «Невы» по востребованности.

Продуманное решение от авиационных конструкторов, высокая надежность трансмиссии в сочетании с профессиональным двигателем Briggs&Stratton делают «Салют 5БС-1» долговечным и неприхотливым. Разнообразное навесное оборудование многогранно расширяет функциональные возможности мотоблока, превращая его в универсальную машину.

Несмотря на большой вес, мотоблок можно перевозить в багажнике автомобиля. Демонтировать колеса и руль легко. Некоторые подобные модели мотоблоков этим похвастаться не могут.

Двигатель

Двигатель нового поколения Briggs&Stratton (бренд США) Vanguard, модель 13Н3, мощностью 6,5 л.с.

Двигатели серии Авангард (Vanguard) собираются в Японии (Mitsubishi). Двигатель отличается исключительно высокой степенью точности сборки.

В руководстве по эксплуатации мотора подчеркивается необходимость замены масла после первых 5-8 часов работы двигателя, что является циклом обкатки мотоблока Салют 5БС-1.

Рекомендуемое масло SAE10W40 или SAE30 (при отрицательных температурах).

Преимущества двигателя Vanguard

  • верхнее размещение клапанов;
  • обеспечение двойной защиты благодаря Dual-Clean — воздушный фильтр автомобильного типа;
  • наличие крышки топливного бака способствует сокращению выделения паров бензина;
  • благодаря глушителю Lo-Tone обеспечивается пониженный уровень шума;
  • возможность регулировки частоты вращения;
  • благодаря поплавковому карбюратору запуск осуществляется посредством одного движения ручки стартера;
  • не требователен к качеству топлива — рекомендуется неэтилированный (этилированный) бензин с октановым числом более 85;
  • Опционно могут быть установлены электрозапуск Magnetron и специальный глушитель Super Lo-Tone.

Трансмиссия

Сцепление — ременное на двух ремнях. Шестеренчатый редуктор является главной особенностью мотоблока. Он способен выдерживать любые нагрузки, особенно от ударов во время вспашки (камни, другие посторонние предметы). Обычно такие мощные редукторы устанавливают на тяжелую технику.

Основные параметры:

  • для удобства пользования имеет 2 скорости — вперед и назад;
  • рулевая колонка может регулироваться в двух плоскостях — горизонтально и вертикально;
  • понижение скорости можно получить перестановкой ремней;
  • задняя скорость включается на коробке передач;

Мотоблок имеет шкив отбора мощности (ШОМ) для работы с орудиями активного привода. Вал, располагающийся на правой стороне редуктора, можно использовать для монтажа стационарного оборудования.

Рама мотоблока представляет конструкцию, на которую, кроме двигателя и редуктора, установлены крылья защитные, опора, рулевая колонка. Мотоблок имеет отличную устойчивость от опрокидывания благодаря смещенному центру тяжести к передней части конструкции. Установка штыря не предусмотрена.

Комплектация

В комплект при покупке мотобока входят:

  • 4 фрезы, в качестве опции возможно приобретение еще 6. Скорость вращения при вспашке грунта может варьировать в пределах 20-130 об/мин., ширина культивации 350-800 мм.
  • Пневматические колеса. Они используются при транспортировании груза, мотоблока. При необходимости навески некоторых видов агрегатов, ширину колеи можно увеличить, используя расширительные втулки и колеса большего диаметра.
  • Скоба сцепная. Установлена в хвостовой части мотоблока, предназначается для навески прицепных агрегатов прямо на скобу или посредством универсальной сцепки.
  • Сошник. Это ограничительное устройство для регулирования глубины обработки грунта в зависимости от качества почвы, максимальная глубина – 250 мм.

Техническая сторона модели

Особенности модели

Технические характеристики

  • Салют Мотоблок имеет 4-хконтактный двигатель Lifan 168F-2B;
  • 6 с половиной лошадиных сил;
  • Расходует почти литр топлива в час;
  • Емкость для горючего около 3 с половиной литров;
  • Редуктор – шестеренчатый, передачи передние – 4, задние -2;
  • Скорость до 8 км/ч;
  • Обработка глубиной до 30 см;
  • Легко складывается для транспортирования;
  • Вес около 80 кг;
  • Стоит фреза диаметром 320 мм, которая сделана из пружинной стали – не ломается и не гнётся;
  • Переключение скоростей на руле.

Несложен в использовании, справится даже мальчик.

Что можно делать на огороде с помощью агрегата Мотоблок Салют 100

  1. Рыхлит, пашет землю без проблем  и быстро;
  2. Расчищает дорожки и стрижет газон;
  3. Выкапывает клубни;
  4. Окучивает посадки;
  5. Качает воду;
  6. Перевозит грузы;
  7. Снегоуборочная машина.

Применяется как в саду, огороде, так и в горных местностях. Способен работать на любом грунте, включая целину. Подбирает подходящую вам глубину и ширину.

А вы знали? Во времена СССР этот агрегат производился не только в России. В Грузии они собирались, в Ереване делали шины. В Украине, что тогда, что сейчас, в том же заводе – Адвис, выпускаются мотоблоки.

https://youtube.com/watch?v=NTl6kgYl9aM

Плюсы и минусы

Во-первых, как было сказано ранее, его размер очень удобен в использовании. Плюсом будет шестеренчатый редуктов, с помощью которого можно менять скорость на подходящую и также имеется ременной привод.

Плюсом также является управление редуктором с помощью руля. Не нужно сгибаться и ломать спину, можно спокойно пользоваться без проблем для позвоночника.

Рычаги управления теперь имеют пластиковую ручку, что удобно, так как раньше ручки были из металла и могли защемить руку.

Недостатком мотоблока можно считать только ремни, которые как мы уже знаем, стоит сразу заменить.

Техническое обслуживание

Рекомендации производителя важны при использовании любого инструмента, но здесь крайне важно знать, как часто и какое масло заливать. Советуют после первых 25 часов работы заменить первый раз масло, но это только в первый раз

При дальнейшем использовании масло можно поменять при 90 – 100 часах использования агрегата

Советуют после первых 25 часов работы заменить первый раз масло, но это только в первый раз. При дальнейшем использовании масло можно поменять при 90 – 100 часах использования агрегата.

Заливать масло в специальное отверстие – 1 литр. Желательно использовать масло – TM-5-18 (ТАД-17-И).

Заливать масло при выключенном двигателе. Положить в горизонтальное положение и использовать задний ход на рычаге. Использовать щуп и узнать какое количество масла вам нужно. Масло, которое уже использовали – слить.

В чем проблема, если не заводится?

Для начала, перед использованием, необходимо проверить агрегат на исправность. Нужно проверить сцепление, соединение реверса и газа.

Самой частой причиной почему не включается мотоблок – это застой. Он долго не использовался зимой и тогда могло произойти окисление контактов или обводнение топлива или масла. Еще одной причиной может послужить проблема с изоляцией проводов.

Утяжелители используют при вспахивании земель или окучке растений. Приспосабливают их на культиваторы.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
