Управление гусеничным трактором

Планетарный механизм поворота

Планетарный механизм поворота состоит из двух симметрично расположенных одинаковых планетарных механизмов управления правой и левой гусеницами. Механизм собран в цилиндрическом корпусе 5, установленном на подшипниках в корпусе заднего моста.

Работой планетарного механизма управляют тормоза, помещенные в боковых отделениях корпуса заднего моста, привод которых осуществляется с помощью рычага 16 и педали 17.

При прямолинейном движении трактора педаль 17 и рычаг 16 отпущены. В этом случае тормозные шкивы 1 полуосей 2 свободны, а шкивы 3, затянутые тормозными лентами 11 посредством пружины 15, вместе с солнечными шестернями 10 находятся в неподвижном состоянии. Шестерни главной передачи вращают корпус 5, а он своими коронами 6 приводит во вращение сателлиты 9, заставляя их обкатываться по неподвижным шестерням 10. Увлекаемые осями 8 сателлитов водила 7 передают вращение полуосям 2 и от них через конечные передачи ведущим звездочкам гусениц.

Для поворота трактора перемещают соответствующий рычаг 16 на себя, лента 11 отпускает тормозной шкив 5, и солнечная шестерня 10 освобождается. При этом сателлиты начинают вращать шестерню 10 и сторону, противоположную направлению вращения водила 7, усилие на водило не передается, и оно вместе со своей полуосью останавливается, гусеница отключается от трансмиссии, в то время как вторая гусеница продолжает движение и поворачивает трактор. Для более крутого поворота после перемещения рычага 16 нажимают педаль 17. При этом тяга 14, поворачивая рычаг 13, затягивает тормозную ленту 12 на тормозном шкиве 1, и полуось 2 затормаживается.

Затраты мощности, необходимые для поворота, в механизмах управления с фрикционными муфтами и планетарными механизмами равноценны. Они в одинаковой степени обеспечивают прямолинейность движения. В современных конструкциях тракторов широко применяют планетарные механизмы. Они надежнее и требуют меньших усилий на рычагах управления.

Настройка ГУР – выполняем регулировку агрегата

Регулировки могут быть проведены по таким направлениям:

  • Зацепление «червяк» — сектор» — проводится посредством поворота втулки по часовой стрелке до упора (при средней позиции сошки), с последующим её поворотом в обратном направлении (примерно на 10-12 мм) и закручиванием фиксирующего болта;
  • Зацепление «сектор – рейка» — регулировка достигается за счёт снижения регулирующих прокладок до формирования зазора от рейки до упора в 0,1-0,3 мм;
  • Затяжка гайки на червяке – регулируется после предварительного закрепления распределителя фиксирующими болтами. Сама же гайка закручивается с моментом в 2 кгс/м и последующим отворотом примерно на 1/12 — 1/10 оборота, вплоть до схождения отверстий на шплинте и червяке, после чего шплинтуется;
  • Ход осевого типа на поворотном валу – устанавливается с помощью слегка ослабленной контргайки и закручивания регулировочного болта в торец вала до его упора, с последующим отворотом на 1/8 — 1/10 оборота и фиксацией контргайкой;
  • Предохранительный клапан — настраивается с помощью манометра, подсоединенного в клапанную крышку или же магистраль нагнетательного типа, с поворотом регулировочного болта на самом клапане вплоть до получения давления в 88 кгс/см2;
  • Управление блокирующим краном на дифференциале выполняется в такой очерёдности: кран переводится в состояние «выключено» и фиксируется; трос закрепляется, после чего извлекается наружу муфтой и фиксируется особыми винтами; кран снимается с фиксации; рукоятка переводится в позицию II, а сам кран возвращается в позицию «включено».

Заключение

Гидроусилитель рулевого управления – достаточно сложный агрегат, требующий к себе постоянного внимания и контроля. Своевременное проведение диагностики позволяет не только продлить срок его полезной эксплуатации, но и избавляет водителя от неприятных ситуаций на дороге.

4 222

Симптомы неисправностей

Кроме проведения визуального контроля узлов рулевого механизма, водитель определяет их состояние по косвенным признакам. Многие из них легко классифицировать и сгруппировать по характерным последствиям.

Во время удерживания руля водитель может ощущать толчки, что во многих случаях является свидетельством слабой натяжки приводного ремня. Такая же проблема бывает, когда необходимо с бОльшим усилием проворачивать руль. Потребуется проверить уровень заполненности бачка гидроусилителя, а также отсутствие грязи в нем.

Некорректная замена ГУР способна привести к завоздушиванию системы. Если относительно недавно проводились такие работы, то нужно избавиться от воздуха, прокачав жидкость по системе.

К вибрациям на руле в отдельных случаях приводит и некачественное состояние автомобильных покрышек. Кроме поломки рулевого механизма это является также распространенной причиной.

Дефект валов приводит к частому скручиванию шкивов со своего посадочного места. Во время работы будет слушаться характерный свистящий звук со стороны узла.

Шумы от узла бывают из-за неплотного закрепления трубок или рукавов ГУР. Ослабление герметизации приводит к появлению звука в местах сопряжения фитингов. Для устранения нужно перезакрепить соединение.

Провороты руля бывают при низком давлении в ГУР. За счет залегания клапана управляющего потоком происходит выход механизма из строя. При этом увеличивается износ шин и снижается управляемость. Такие же причины с клапанами приводят к проблемам во время маневрирования на низкой скорости, например, на парковках.

Неисправности, диагностика и ремонт рейки рулевой

Как уже было сказано выше, есть три основных вида рулевых реек:

  • механическая;
  • гидравлическая;
  • электрическая;

Также можно выделить комбинированные системы, однако подобные решения не так широко распространены и обычно встречаются на дорогих авто высокого класса. Так или иначе, существуют как общие неполадки для всех типов, так и поломки, зависящие от конкретного вида рулевой рейки.

В любом случае, нужно помнить, что рулевая рейка является далеко не самым дешевым узлом. По этой причине при появлении малейших признаков неисправности нужна диагностика рулевой рейки, после чего принимается решение о ремонте или замене узла.

Первое, водителю нужно знать признаки неисправности рулевой рейки. Как правило, основная причина выхода данного узла из строя —  сбои в работе управляющей электроники, течь рабочей жидкости или сильный износ отдельных частей.

На проблему укажет снижение уровня рабочей жидкости (масла) в бачке системы с гидроусилителем или электрогидроусилителем. Если  же течи масла нет, тогда основными признаками неполадок  рейки принято считать:

  • явное изменение усилия на руле (обычно в сторону утяжеления);
  • руль крутится рывками, толчками, усилие неравномерно;
  • в определенных точках руль «клинит» (рейку закусывает);
  • при проезде неровностей слышен стук, появилось биение руля;
  • имеют место заметные люфты рулевой колонки;

При появлении даже одного из указанных симптомов нужна диагностика. Для проверки на конкретном авто нужно, как минимум, поднять машину на подъемнике, осмотреть рейку и пыльники на предмет повреждений корпуса, трещин, течей масла.

Также нужно оценить люфты в области рулевых тяг, на рулевой колонке, отдельно проверяется усилие на руле и т.д

Если система сложная (особенно с ЭУР и комбинированными решениями), отдельное внимание уделяется электронике, датчикам, сервомеханизмам (часто необходима компьютерная диагностика).     . При этом следует помнить, что затягивать с проверкой рейки нельзя

Дело в том, что даже малейшая неисправность будет прогрессировать, а эксплуатация авто с неисправным рулевым управлением небезопасна и может стать причиной ДТП

При этом следует помнить, что затягивать с проверкой рейки нельзя. Дело в том, что даже малейшая неисправность будет прогрессировать, а эксплуатация авто с неисправным рулевым управлением небезопасна и может стать причиной ДТП.

Также важно учитывать, что в ряде случаев на начальном этапе можно остановить разрушение рейки, то есть ограничиться ремонтом. Если же проблему игнорировать, через время узел будет поврежден так сильно, что нужна будет только его полная замена в сборе, что достаточно дорого.. В случае, когда выявлено, что неисправна рулевая рейка, ремонт часто бывает возможен

Для этого необходимо приобрести ремкомплект рулевой рейки. Как правило, ремкомплект на рулевую рейку предполагает возможность замены ряда комплектующих в рамках переборки данного узла

В случае, когда выявлено, что неисправна рулевая рейка, ремонт часто бывает возможен. Для этого необходимо приобрести ремкомплект рулевой рейки. Как правило, ремкомплект на рулевую рейку предполагает возможность замены ряда комплектующих в рамках переборки данного узла.

Зачастую, в таком комплекте есть пыльники, сальники и уплотнительные кольца, а также подшипники, опорные втулки и втулки скольжения, пружины и т.д. Такие детали позволяют восстановить работоспособность рулевой рейки без необходимости полной замены узла.

Однако, это решение подходит только для реек, которые изношены естественным путем. Если рейка повреждена (разбита), вал поражен коррозией, имеются проблемы с золотниковым механизмом и т.д, в такой ситуации нужна или полная реставрация рулевой рейки, или замена на новый узел. Как правило, второй вариант предпочтительнее, но получается заметно дороже.

В свою очередь, реставрация рейки рулевой предполагает шлифовку зубчатого вала, восстановление зубьев, изготовление втулок и сальников под новые размеры, пескоструйную обработку корпуса рейки и т.д. Качество работы и надежность такого узла напрямую будет зависеть от опыта и квалификации специалиста, выполняющего ремонт.

Возможные действия, если сломалась рулевая рейка

Большинство ремонтов рулевой рейки происходит в условиях специализированных мастерских. Ведь даже демонтировать этот узел непросто. Но некоторые мелкие дефекты вполне возможно устранить своими силами. Среди них:

  • Поменять поврежденный резиновый пыльник. При раннем обнаружении, когда негерметичность уплотнителя еще не привела к неисправности рулевой рейки, вполне можно заменить его самостоятельно. Нужен лишь гараж с ямой. Детали под резиной рекомендуется хорошо очистить от загрязнений.
  • Убрать места утечки гидравлической жидкости. Для этого нужно слить масло ГУР и поменять шланги, желательно сразу все.
  • Заменить наконечники рулевых тяг. Износ шаровых пальцев в них напоминает по симптомам неполадки рулевой рейки — стук и люфт руля.
  • Заменить выработанную крестовину на валу рулевой колонки.
  • Настроить натяжение или заменить ремень привода гидронасоса. Проскальзывание этого ремня негативно сказывается на работе ГУР и затрудняет вращение органа управления.

Рейка устроена так, что допускает настройку зазоров между шестернями в передаточном узле. Поэтому небольшой износ может быть устранен простой настройкой регулирующих винтов. Но не стоит самостоятельно заниматься этим. Операция требует точности, нужно оставить хотя бы минимальные зазоры, иначе лишь приблизите момент, когда сломается рулевая рейка.

Если источник стука находится внутри корпуса рейки, своими силами решить вопрос вряд ли удастся. Конечно, если вы не профессиональный автомеханик. Наиболее часто внутри рулевой рейки происходят следующие неполадки:

  • износ зубьев рулевого вала или шестерни;
  • шатание подшипников;
  • неплотность сальников;
  • кольцевая выработка цилиндров и втулок;
  • изменение геометрии вала или рейки как следствие удара или попадания колеса в глубокую яму.

Некоторые из данных неисправностей можно устранить при помощи ремкомплектов, воспользовавшись услугами СТО. А вот детали зубчатого механизма лучше не менять отдельно, а просто установить новую рулевую рейку.

не поворачиваются колеса на мтз 82 регулировка гура

Вопросы задавать можно только после регистрации. Войдите или зарегистрируйтесь, пожалуйста.

подскажите по гидравлике гура, что там и как надо регулировать на мтз 82. проблема в повороте руля, в право он вообше не крутится, а в лево на половину. свободный ход 1.5 оборота у руля. и когда влево кручу колеса чуть позже поворачиваются, чем рулевое колесо.

Что то там у тебя развалилось конкретно. Сними вехнию крышку,посмотри гайку на сошке ,снизу,проверь люфт на шлицах,болтатся не должно! сверху также проверь сектор,посмотри зацепление сектор-червяк.

это уже все сделал. гайка на месте, шлицы не болтаются, зацепление сектор червяк болтается, но не критично. не могу совсем разобраться, как эта система работает и почему руль не крутиться.

у меня такое было, не поворачивал в одну сторону разбило упорный подшиник, в распределителе гура, спереди надо снять крышку на 4 болтах

подшипники все целые, зацепление нормальное и с червячной и с цилиндром. люфтов нет. а что там стоит за датчик блокировки, какую функцию она выполняет? может быть в ней проблема?

Если всё нормально,то проверь как поворотные кулаки,то есть бортовые передачи.коли 82,поворачиваются.

сейчас все разобрал, прочистил, собрал назад, ситуация изменилась, получается в одну сторону крутится почти на два оборота, а в другую где то на 0,8 оборота. и проблема с запаздыванием осталась. руль крутонешь, колеса чуть позже. на ходу не пробовал правда. сколько вообще оборотов руля должно быть в каждую сторону?

Основные неисправности рулевого управления

Несмотря на идентичность поведения автомобиля, различают различные неполадки в системе рулевого управления. Перечислим главные из них:

  1. Люфт рулевого колеса (руль может люфтить в любую сторону).
  2. Выработка элементов рулевой системы, в результате чего они выходят из строя.
  3. Заедание руля, либо слишком затрудненный его ход.
  4. Неисправность ГУР или ЭУР.

Описанные проблемы препятствуют комфортному управлению транспортным средством и создают реальную угрозу безопасности движения. В связи с этим, их необходимо устранять в срочном порядке. Люфт руля является одной и наиболее распространенных неисправностей системы. Зачастую его вызывают: износ червячной передачи, втулок, маятникового рычага или его кронштейна, плохое крепление картера. Установить причину люфта можно как при визуальном осмотре рулевого управления, так и при движении. Также в определении местоположения причины люфта руля поможет его скрип при вращении.

Что касается гидроусилителя, то на современной автомобильной технике этот узел имеет надежную конструкцию, и при правильной эксплуатации отличается продолжительным сроком функционирования. Даже если ГУР выйдет из строя, машина все равно останется управляемой, правда для поворотов руля придется прикладывать определенные усилия. В основном неисправности гидроусилителя вызваны неправильным уходом за ним, в результате чего возникает разгерметизация его системы, ослабление натяжки или обрыв ремня.

Схема рулевого управления

Рулевое управление состоит из:

  • трапеции;
  • привода;
  • собственно рулевого механизма;
  • гидравлического усилителя (ГУРа) или гидрообъемной системы (ГОРУ).

Рулевая трапеция «отвечает» за поворот управляемых колес на разные углы. Механизм действия таков, что передние и задние колеса имеют общий центр поворота и поворачиваются вокруг него. Расположен он на продолжении оси задних колес. Если посмотреть со стороны моста, механизм действительно напоминает по форме трапецию.


Движение трактора задает рулевое управление

Конструктивно трапеция представляет собой две поперечные рулевые тяги, соединенные между собой сошкой, два поворотных рычага и балку переднего моста. Каждая тяга состоит из соединительной трубы и двух наконечников с разнонаправленной резьбой (один с левой, другой — с правой). Соединяющая их сошка при поворотах перемещается, крайние положения ограничены ходом поршня ГУРа. При движении по прямой сошка находится на продольной оси трактора. Шарниры наконечников заполнены заводской долговременной смазкой и защищены от влаги, пыли и грязи резиновым чехлом и регулировочной пробкой.

Привод передает вращения от рулевого колеса к рулевому механизму и гидроусилителю. Он включает в себя рулевую колонку, колесо и систему валов, соединенных между собой карданными шарнирами. В кабине привод закреплен на амортизаторах, что снижает передачу вибраций.

Гидроусилитель рулевого управления (ГУР) уменьшает усилие тракториста независимо от условий работы и повышает маневренность трактора. Он заметно облегчает работу с передней и боковой навеской, резко увеличивающей нагрузку на передние колеса. Незаменим при работе с ковшом, бульдозерным отвалом и пр. Гидросистема ГУРа — отдельная, состоит из насоса, распределителя и силового цилиндра, также снабжена датчиком автоматической блокировки заднего дифференциала.

Обязательно почитайте: Технические характеристики двигателя ЯМЗ-5344

Управление трактором МТЗ 82 выглядит так:

  1. Тракторист вращает рулевое колесо (например, вправо).
  2. Вращение через привод передается на червячный механизм и остановит поступление масла от насоса в переднюю и нижнюю сливные выточки.
  3. Под давлением масла из средней нагнетательной выточки поршень будет поворачивать вал и сошку влево, а сошка через тяги рулевой трапеции повернет направляющие колеса вправо.

Предельный угол поворота внутреннего колеса составляет 40°, при этом наружное колесо поворачивается на 30°. Рычаги управления МТЗ 82 нового образца располагают справа от водителя, недалеко от руля.

Особенности системы управления транспортных средств

Основными деталями узла являются его привод и механизм. Также в конструкцию включено еще несколько дополнительных элементов. Например, гидравлический или электрический усилитель передачи крутящего момента на колеса. В основном он является частью конструкции рулевой системы большегрузных транспортных средств, и в последнее время устанавливается на абсолютное большинство современных моделей легковых авто.

Его наличие помимо дополнительного комфорта во время вождения автомобиля, обуславливается еще и появлением дополнительных неисправностей в рулевом управлении, в случае некорректной работы или выхода усилителя из строя. Главной проблемой гидроусилителя руля является потеря герметичности его системы

Поэтому очень важно постоянно контролировать этот узел

Схема ГОРУ МТЗ 1221

Конструктивно насос-дозатор установлен на кронштейне рулевой колонки и соединён своим золотником через карданное сочленение с осью руля. Два гидроцилиндра поворота управляемых колёс установлены спереди трактора на переднем ведущем мосту. Гидронасос получает привод непосредственно от дизеля. Насос дозатор соединён своими гидровыводами с полостями гидроцилиндров, насосом и отдельным гидробаком ГОРУ маслопроводами.


Схема ГОРУ МТЗ 1221


Список деталей системы ГОРУ МТЗ 1221

При положении колёс прямо полости гидроцилиндров заперты поясками золотника насоса-дозатора, а масло, подаваемое шестерёнчатым насосом проходя через каналы дозатора сбрасывается в гидробак системы ГОРУ. Осуществляя поворот рулевого колеса, золотник дозатора смещается относительно гильзы распрделителя и открывает подачу давления масла в соответствующие повороту полости гидроцилинтров в количестве пропорциональному углу поворота руля.

Так же нужно отметить, что модификации МТЗ 1221 с пометкой «В» оснащены реверсивным постом управления, где система имеет дополнительную рулевую колонку, размещённую за спиной водителя, с дополнительным насосом-дозатором, вместе с дублирующими педалями тормозов, сцепления и подачи топлива (газа). Переход на реверсный режим управления осуществляется переключением потока давления масла на реверсную колонку с помощью встроенного в систему крана. Во избежание рисков разрыва пиковым давлением гидромагистралей при переключении переход на реверсный режим осуществляют при заглушенном двигателе.

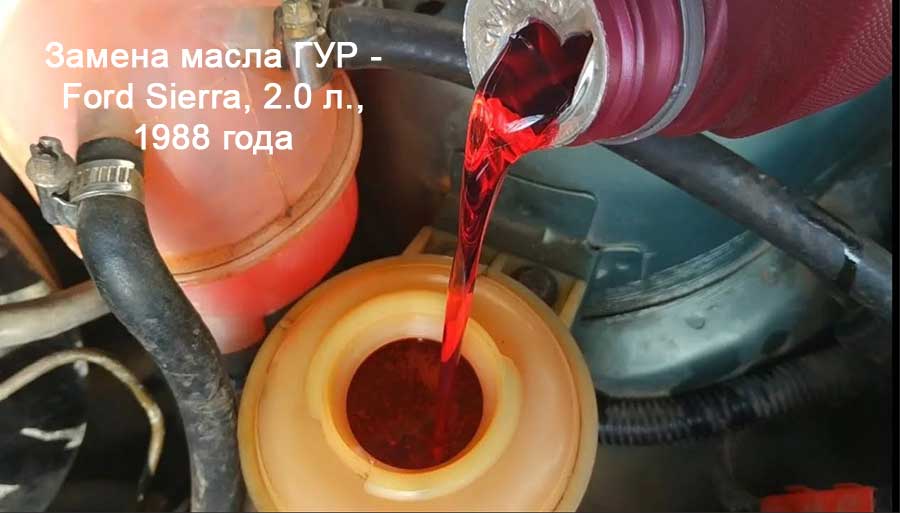

Как обслуживать гидроусилитель, чтобы продлить срок службы рулевой рейки

Ресурс рулевой рейки с ГУР во многом зависит от правильности обслуживания самого гидроусилителя. И здесь главный вопрос — нужно ли производить замену.

Многие производители утверждают, что в выполнении этой работы нет необходимости, ведь рабочая жидкость залита на весь срок службы авто. При этом многие СТО рекомендуют периодическую замену и успешно делают такую работу.

Специалисты отмечают, что потемнение рабочей жидкости не свидетельствует об ухудшении ее характеристик и уверены, что ее замена может привести к проблемам.

Это связано с тем, что в процессе работы в систему может попасть воздух, а это приводит к появлению турбулентных потоков. Как результат, возникает масляное «голодание» насоса. Дополнительный момент — риск смывания грязи, накопившейся в магистрали, в рулевой механизм.

Если принято решение в сторону замены, необходимо учесть тип основания рабочей жидкости. Она может быть двух типов — синтетическая или минеральная.

Если залить «синтетику» в систему, где должна быть «минералка», высок риск повреждения резиновых элементов системы.

Чтобы избежать таких последствий, нужно точно знать требования завода-изготовителя.

Особенности регулировки ГУР

В зависимости от условий эксплуатации гидроусилителю может потребоваться настройка. Для этого проводят следующие виды операций:

  • Отладка контакта червяка и зубчатого сектора. Втулку прокручивают в нужном направлении, используя ключ, чтобы зазор сцепления соответствовал боковым промежуткам червячной детали, когда сошка стоит в нейтральном положении.
  • Регулировка реечно-секторного зацепа. Его выставляют с использованием прокладок, размещаемых под фланцем упора, так чтобы зазор составил 0,1-0,3 мм.
  • Контроль уровня затягивания червячной гайки.
  • Отладка осевого передвижения поворотного вала. Для этого используют регулировочный винт, который можно найти на торцевой части валового механизма. Контргайку для блокировки ослабляют, затем отпускают, прокручивая на 1/10 полного поворота.
  • Настройка клапана. Работу выполняют при включенном силовом агрегате, применяя манометр. Давление масла в системе при прогреве до +50 градусов должно равняться 8,8 МПа.
  • Проверка хода руля. Свободное передвижение не должно быть более 20 градусов.

Самодельный снегоход своими руками: фото

Авторство как идеи, так и ее воплощения в жизнь своими руками целиком и полностью принадлежит Сергею Хомякову. г.Москва

  • Снегоход своими руками: вариант 2 (мини-снегоход) Как сделать мини снегоход самому…
  • 404: не найдено Мы приносим Вам свои извинения…
  • Снегоход своими руками – вариант с колесами Как сделать усовершенствованный снегоход своими…
  • Снегоход своими руками – усовершенствованная модель (фото и сборка) Как сделать своими руками снегоход Проанализировав…
  • Ледовые ходунки своими руками из пластиковых труб Ходунки для ребенка своими руками…
  • Скутер снегоход своими руками – фото и инструкция как сделать Как сделать самодельный скутер-снегоход без…
  • Снегоцикл своими руками – на гусеницах для зимних покатушек Как сделать зимний мотоцикл (снегоцикл)…

    Своими руками › Авто и мото › Снегоход своими руками – фото сборки и чертежи

2 Как правильно выполнить установку насоса дозатора?

В комплект ГОРУ входят:

  • особый кронштейн гидравлического цилиндра;
  • усиленная тяга руля;
  • 2 рычага;
  • гидравлические цилиндры на передний мост с комплектом пальцев;
  • насос дозирующий;
  • особый переходник для насоса;
  • каналы высокого давления.

Комплект для установки ГУР на трактор МТЗ

2.1 Алгоритм установки

  1. В первую очередь снимают коробку ГУР (распределитель). Для этого необходимо снять рычаги управления, потом изъять пластины пыльников, уплотнители и пыльники. Потом нужно снять крышки и вытянуть золотники.
  2. На следующем этапе меняют подшипники, если имеющиеся износились.
  3. Снимают червяк агрегата.
  4. На место червяка устанавливают вал дозатора.
  5. Устройство для дозировки прикручивают к необходимой планке. Для установки используют потайные болты.
  6. Потом насос проверяют и после этого устанавливают насос дозатора на мтз в систему гидравлического усиления.

Особенности системы управления транспортных средств

Основными деталями узла являются его привод и механизм. Также в конструкцию включено еще несколько дополнительных элементов. Например, гидравлический или электрический усилитель передачи крутящего момента на колеса. В основном он является частью конструкции рулевой системы большегрузных транспортных средств, и в последнее время устанавливается на абсолютное большинство современных моделей легковых авто.

Его наличие помимо дополнительного комфорта во время вождения автомобиля, обуславливается еще и появлением дополнительных неисправностей в рулевом управлении, в случае некорректной работы или выхода усилителя из строя. Главной проблемой гидроусилителя руля является потеря герметичности его системы

Поэтому очень важно постоянно контролировать этот узел

Фрикционные муфты поворота

Фрикционные муфты поворота, как правило, изготовляют многодисковыми сухими постоянно замкнутыми. Ведущей частью муфты служит вал 1 (рисунок а) главной передачи с расположенным на его шлицах ведущим барабаном 2. На наружной цилиндрической поверхности барабана сделаны продольные канавки, в которых установлены внутренними зубцами тонкие стальные диски 3.

Ведомая часть муфты — барабан 4, укрепленный на ведущем валу 6 конечной передачи. На внутренней поверхности барабана сделаны канавки, в которые входят наружные зубцы дисков 5, снабженных фрикционными накладками. Ведомые и ведущие диски собраны через один. На валу 1 установлен нажимной диск 9, вращающийся вместе с валом, но имеющий возможность перемещаться вдоль его оси. В диск 9 ввинчены шпильки 7, проходящие через отверстие барабана 2. На шпильки установлены пружины 8, упирающиеся с одной стороны в диск 9, а с другой — в укрепленные на шпильках 7 шайбы. Пружины сжимают диски 3 и 5, и муфта, находясь в замкнутом состоянии, создает требуемый момент трения. При этом вращающий момент от главной передачи передается муфтами на конечные передачи — трактор совершает прямолинейное движение.

Для поворота трактора надо отключить соответствующую гусеницу от трансмиссии, т.е. выключить одну из муфт поворота. При выключении этой муфты (рисунок б) диск 9 перемещается в горизонтальном направлении, пружины 8 сжимаются, диски 3 и 5 освобождаются и вращение ведомого барабана и ведущей звездочки прекращается. В это время другая муфта остается замкнутой, вследствие чего трактор поворачивается вокруг отключенной гусеницы.
