Коренной подшипник коленвала – конструкция
Одна из главных частей коленвала, как бы это странно ни звучало, это подшипник. Он представляет собой сборочный узел, и, соответственно, является основной частью опоры. Также он выполняет одну из таких главных функций, как вращение. Подшипники воспринимают на себя всю нагрузку и передают её дальше по подвижному узлу коленвала. Они бывают разных видов, все зависит от специфики употребления подшипника. В данный момент мы разбираем автомобильный вариант, поэтому они бывают двух видов – качения и скольжения.

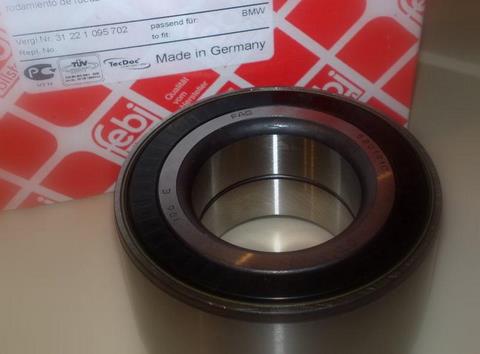

Как правило, автомобильный вариант имеет вид кольца, по всему периметру которого расположены желоба, или, как их называют в простонародье, дорожки качения. Именно по ним во время работы происходит качение тела. Если же разобрать принцип работы подшипника скольжения, то в нем трение происходит во время скольжения поверхностей. Внешне он выглядит как гладкий корпус с цилиндрическим отверстием.
Фотоотчет: Замена подшипников коленчатого вала скутера
Обычно, коренные подшипники коленчатого вала скутера ходят столько же сколько и подшипник нижней головки шатуна, если не больше. Но бывают ситуации, когда после разборки и тщательной проверки всех деталей двигателя, выяснятся, что коленчатый вал все еще пригоден к дальнейшей эксплуатации, а его коренные подшипники — нет.
И с этим ничего не поделаешь. Либо меняй коленчатый вал на новый, либо изгаляйся и меняй только подшипники, которые к слову сказать стоят копейки, а новый коленчатый вал стоит очень и очень дорого — это первый важный момент.
Второй важный момент заключается в том, что в выборе метода ремонта или диагностики нужно исходить из имеющегося в наличии инструмента, а в наличии у меня есть сварочный аппарат и куча всевозможных съемников и приспособлений. Поэтому вариант ремонта двигателя с заменой только одних коренных подшипников для меня выглядит более предпочтительным. Если у вас инструментов нет — меняйте коленчатый вал на новый и не парьтесь (совет).
Звездочки привода масляного насоса и цепи ГРМ, которые мешают снятию коренных подшипников можно снять обычным автомобильным трех или двухлапым съемником. Я использую трехлапый так как он у меня как бы есть и работать им более удобно.
Если бы у меня его не было, то я бы все звездочки и подшипники снял бы при помощи только одного съемника. А покуда съемников у меня навалом, использую, что мне более удобно.
Шестерня привода масляного насоса сидит на цапфе не всей своей внутренней поверхностью, а лишь малой частью в виде проточки. Снимается с вала очень легко, буквально от небольшого усилия.
Цапфа коленчатого вала в месте посадки звездочек имеет утолщение.
Звездочку привода цепи ГРМ простым съемником, которым я сдергивал шестерню привода масляного насоса подцепить не получиться. Так как она посажена близко к подшипнику и лапы съемника зацепами упираются в подшипник и не дают зацепить звездочку.
Для снятия звездочки привода цепи ГРМ лучше всего использовать обычный двухлапый автомобильный съемник с фиксирующей скобой.
Звездочка привода цепи ГРМ сидит на цапфе всей внутренней поверхностью, снимается легко.
Звездочки сняты и дальнейшей работе уже ничего не мешает. Осталось самое сложное — снять подшипники. Основная сложность заключается в том, что подшипники сидят вплотную к щеке коленчатого вала и их никак не поддеть.
Основные причины замены
Каждый двигатель имеет в своей комплектации коленчатый вал. Он двигает поршень, а также способствует движению заднего колеса. Коленчатый вал состоит из двух дисков, соединение которых обеспечивается шатунной шейкой. Роль дисков аналогична задачам маховиков: предоставлять равномерное движение этой детали в необходимом направлении. По центру дисков входят полуоси с подшипниками. Эти подшипники обеспечивают вращение коленвала. За счет концов вала передается вращательное движение непосредственно на трансмиссию скутера и генератор. И так, перечислим основные причины снятия и замены коленчатого вала:
- Тюнинг. Любители скорости, которые жаждут выжать из скутера максимум, устанавливают тюнинговые коленвалы.
- Снятие коленчатого вала необходимо чтобы провести замену сальников коленчатого вала скутера. Также зачастую заменяют и подшипники вращающие вал;
- Шум в двигателе, вибрация, упадок динамичности.
Если в вашем распоряжении есть гараж и необходимый набор инструментов, то снятие коленвала для вас не будет проблемой. В первую очередь, из инструментов у вас должны быть специальные съемники. Чтобы снять коленвал, сначала снимаем сам мотор: отсоединяем все крепления, шланги и провода, а также ЦПГ.
Установка поршневых колец
Вынимаем из коробки комплект поршневых колец. Комплект поршневых колец для китайского четырехтактного скутера обычно состоит из пяти позиций. Три из которых — единое сборное маслосъемное кольцо, два остальных: верхнее и нижнее компрессионное.
Обычный комплект поршневых колец выглядит примерно так
Или так
Аккуратно, идеально чистыми руками распаковываем комплект
В комплекте вы найдете два самых тонких кольца и одно толстое гофрированное кольцо (экспандер) — это будет сборное маслосъемное кольцо, которое нужно установить на поршень в первую очередь
Ставим в самую нижнею канавку поршня экспандер
В туже канавку ставим тонкие маслосъемные кольца — одно под экспандер, второе поверх экспандера
Отыскиваем в комплекте нижнее и верхнее компрессионное кольцо и устанавливаем их соответственно в среднею и верхнею канавку поршня — метками на боковой поверхности к головке блока цилиндров (ГБЦ). Нижнее компрессионное кольцо отличается от верхнего цветом (не всегда) и формой рабочей кромки (всегда). В большинстве комплектов нижнее компрессионное кольцо окрашено в черный цвет, а его рабочая кромка имеет небольшой скос.
Метки
Верхнее компрессионное кольцо в подавляющем большинстве комплектов поршневых колец имеет равномерный светлый цвет. Но это в большинстве случаев, а на практике бывает так, что в комплекте попадаются верхние компрессионные кольца имеющие черный или даже красный цвет
По-большому счету — цвет нам не особо важен, нам важно другое: у верхнего компрессионного кольца рабочая кромка имеет по бокам небольшие скругление (фаски), а рабочая поверхность кромки верхнего компрессионного кольца покрыта блестящим защитным покрытием
Например в этом комплекте оба компрессионных кольца имеют черный цвет. Но у верхнего компрессионного кольца рабочая поверхность покрыта слоем защитного покрытия, а на кромках рабочей поверхности сняты небольшие фаски.
У нижнего компрессионного кольца рабочая поверхность матовая, а рабочая кромка скошена под небольшим углом. На фото все эти моменты неплохо видно.
В этом комплекте компрессионные кольца имеют красный и черный цвет. Как и в первом случае — верхнее компрессионное кольцо имеет фаски на рабочей кромке и защитное покрытие, а нижнее имеет скошенную под углом матовую рабочую кромку.
На классических комплектах поршневых колец — верхнее компрессионное кольцо имеет светлый цвет и скругление рабочей кромки. Нижнее — темный цвет и рабочею кромку скошенную под небольшим углом.
Во время установки поршневых колец не забываем про метки. Метки на кольцах после установки на поршень должны быть ориентированы к головке блока цилиндров (ГБЦ).
Установка фаз газораспределения ч2 (по-колхозному — зажигания)
Не сбивая поршня с ВМТ — ориентируем распределительный вал так, чтобы большое отверстие и риски на его звездочке стали как показано на фото и с одновременным одеванием цепи устанавливаем распределительный вал в постель.
В идеале — риски на звездочке должны стать строго параллельно плоскости разъема крышки клапанов. На практике к сожалению такой точности добиться сложно. И связано это в основном с растяжением цепи ГРМ. И с этим ничего не поделаешь — либо менять цепь ГРМ на новую либо ловить фазу перекидкой зубьев, но этот метод установки фаз газораспределения лично для меня не приемлем.
Установка поршня
Вставляем в любую бобышку поршневого пальца стопорное кольцо. Кольцо удобней всего вставлять маленькими круглогубцами. После установки проверяем насколько хорошо и плотно легло стопорное кольцо.
- Если стопорное кольцо легло не всей поверхностью, а только не большой ее частью — замените на новое
- Если стопорное кольцо в канавке лежит не плотно и болтается — немного разогните его
Смазываем чистым моторным маслом подшипник нижней и верхней головки шатуна и бобышки поршневого пальца. Одеваем поршень на шатун ориентируя его меткой «IN» к впускному каналу, если на поршне вместо метки «IN» «стрелка» — ориентируйте стрелку на выпускной канал. Вставляем поршневой палец в бобышку — ориентируем поршень на шатуне так, чтобы палец попал в шатун — устанавливаем палец до упора в стопорное кольцо и фиксируем его от выпадания вторым стопорным кольцом.
Устанавливаем на шпильки направляющие втулки цилиндра, одеваем прокладку. Прокладку желательно посадить на герметик, только без фанатизма.
Определение неисправности подшипника
Убедиться в необходимости замены ступичного подшипника на ВАЗ 2107 помогут некоторые рекомендации: Простейший способ выяснить необходимость замены ступичного устройства – это взяться за переднее колесо и пошатать его в разных плоскостях
Если почувствуется наличие люфта, значит пришло время более детальной диагностики и скорее всего замены подшипников
Передние колеса автомобиля следует вывесить на домкрате, при этом обязательно приняв меры предосторожности: натянуть ручник, установить башмаки и дополнительные подставки под авто
Взяться руками за верхнюю и нижнюю часть переднего колеса, после чего совершить движения Важно при этом шатать колесо, а не автомобиль в целом
Таким образом, можно точно определить – нужна ли замена рассматриваемого изделия. Еще один способ определения необходимости замены – это прислушаться к наличию гула, стука и скрежета в колесе при его вращении.
Определившись с тем, что действительно нужна замена ступичного подшипника ВАЗ 2107, необходимо приобрести новые изделия и приступить к рабочему процессу замены.
Особенности замены
В передней ступице автомобиля ВАЗ 2107 имеется пара роликовых подшипников, один из которых называется внутренним, а второй наружным. Завод изготовитель рекомендует производить замену этих изделий парно, причем на обоих передних колесах авто. Что представляет собой замена рассматриваемых деталей, узнаем далее.
Первоначально необходимо сорвать гайки крепления переднего колеса автомобиля ВАЗ 2107. После этого устанавливаем домкрат и поддомкрачивается передняя часть авто. При этом не забываем установить башмаки под колеса, а также специальный страховочный упор от падения домкрата.
- Снятие суппорта. Поменять передний подшипник ступицы намного сложнее, нежели задний, но это реально сделать даже при отсутствии опыта. Первым делом расшплинтовываются 2 болта, которые крепят суппорт, после чего они вывинчиваются. Отсоединять тормозной шланг не обязательно, достаточно подвязать извлеченный суппорт, чтобы он не мешал дальнейшей работе.
- Снятие наружного изделия. Извлекается колпачок при помощи отвертки, за которым расположена ступичная гайка. Гайку необходимо вывинтить, для чего потребуется воспользоваться зубилом и молотком. За гайкой располагается стопорная шайба, которую необходимо извлечь. Теперь можно вытащить наружный подшипник.
- Снятие ступицы. Чтобы снять ступицу, необходимо потянуть ее на себя. Извлекается она вместе с тормозным диском. Чтобы после снятия отсоединить сам диск – следует отвинтить два болтика на “12”. Тормозной диск снимается с той целью, чтобы было удобнее выполнять замену, но его отсоединять необязательно.
- Извлечение внутреннего подшипника. Используя отвертку, необходимо поддеть сальник находящийся с внутренней стороны, и прикрывающий внутренний подшипник, после чего выковырять его и вытащить разрезное дистанционное кольцо. Колечко может не стоять, поэтому ориентируемся по ситуации. После этого можно извлечь внутренний подшипник.
- Далее старые обоймы извлекаются при помощи специального съемника или обычной стальной трубки подходящей по диаметру. Следующий этап замены подразумевает очищение внутренней части ступицы от старой смазки, после чего можно приступать к сборке.
Установка фаз газораспределения ч1 (по-колхозному — зажигания)
Задвигаем цилиндр до упора в картер и ставим поршень в верхнею мертвую точку (ВМТ). В ВМТ поршень лучше всего ставить с помощью индикатора ну или на худой конец визуально/на ощупь. Можно выставить поршень и по специальной метке на роторе генератора, но я уже не раз сталкивался с тем, что метки на некоторых двигателях выбиты неправильно и ими во избежании неприятностей советую пользоваться только в крайнем случае, например, когда ГБЦ не снята, а вам нужно отрегулировать клапана.
Вставляем в цилиндр направляющие втулки ГБЦ, нижнею направляющею цепи ГРМ, обезжириваем поверхность и устанавливаем прокладку.
Устанавливаем головку блока цилиндров, вставляем направляющие втулки постели клапанов.
Важные особенности
Обычно просто установить коленвал в блок обратно не получается, для этого нужно
знать несколько хитростей. Подшипники должны ставиться с большим трудом, и чтобы упростить работу, место посадки разогревают строительным феном. Температурное расширение поможет завершить работу намного быстрее. Когда коленвал поставлен в первую часть блока, место соединения предварительно обрабатывают герметиком. Тем же образом нагревается место второго подшипника, после чего соединяются половинки блока. Обе части должны быть приближены ровно, без отклонений и лишних перекосов.
Любой ремонт с разбором двигателя сравним с хирургическим вмешательством, поэтому все работы проводятся крайне аккуратно. Перед работой мотор промывается, с него сливается масло. Все операции по ремонту должны проводиться исключительно на чистом верстаке. Самостоятельный разбор скутера в первый раз лучше проводить под руководством более опытного мастера, это позволит избежать неприятных ошибок.
Замена сальников: нюансы
Перед тем как достать непригодные сальники из картера, наметьте для себя глубину нахождения сальников. На место старых сальников монтируются новые сальники. Большинство моторов подразумевает установку сальников разного диаметра с каждой стороны.В очищенную обойму они вставляются трубой подходящего диаметра. То есть, перед покупкой новых необходимо найти подходящего размера сальники.
Всегда учитывайте проверенные временем «моменты»:
- В большинстве случаев, когда подшипники без особых усилий помещаются в обоймы, коленвал обратно выйдет из строя.
- Нормальным явлением является сложная установка подшипника. Без строительного фена эту установку трудно представить.
- Пользуясь строительным феном, следует внимательно сохранять сальник от теплового воздействия. В противном случае он может расплавиться и деформироваться.
- Две половинки мотора между собою смазывают герметиком.
- Расположение блоков между собою должно быть между собою параллельным.
- Оси коленвала тщательно смазываются маслом, чтобы уберечь сальники от повреждения.
Перед началом «раскалывания» основного силового агрегата, нужно очистить его от грязи и тщательно вымыть. Также необходимо слить масло. Откручивать все болтовые соединения нужно качественным инструментом, чтобы не слизать шляпки болтов. Половины двигателя обмывают бензином либо керосином. Перед сборкой двигатель также должен быть вымытым, обязательно сухим. С помощью компрессора очисть от соринок все труднодоступные места.
Во время ремонта двигателя всегда следуйте инструкции по его разборке. В крайнем случае, пользуйтесь советами опытных товарищей. Всего хорошего!
https://www.youtube.com/watch?v=fLxkHznVTGc
Установка натяжителя цепи ГРМ
Если у вас двигатель 157QMJ серии — делаем следующее: отворачиваем на корпусе натяжителя заглушку; вставляем в нее тонкую плоскую отвертку и начинаем закручивать болтик пока шток натяжителя не зайдет внутрь корпуса.
Не отпуская отвертки с одновременным придерживанием корпуса натяжителя, свободными пальцами — вставляем натяжитель в цилиндр, прикручиваем его болтами и только потом отпускаем отвертку и заворачиваем на место заглушку.
Если у вас двигатель 139QMB серии, то делаем так: выкручиваем из корпуса натяжителя заглушку и вынимаем пружину; задвигаем внутрь корпуса шток; устанавливаем в цилиндр натяжитель; вставляем в корпус пружину и заворачиваем заглушку.
После установки поршневой не забываем произвести регулировку тепловых зазоров клапанов и обкатать двигатель.
Замена коленвала на скутере
Любая техника выходит из строя. Если говорить о скутерах, то неполадки могут возникать в различных узлах и агрегатах. В этой статье хотелось бы раскрыть тему ремонта двигателя, а точнее замены коленвала. Эта деталь меняется крайне редко. Если уж и произвести замену коленвала надлежащим образом, не придется возвращаться к этому вопросу длительное время. К примеру, замена поршневой может выполняться раз в два сезона. Забегая наперед, мы сразу ответим на вопрос «сколько стоит коленвал на скутер». В среднем цена на данную деталь тайваньского производства колеблется в районе 2000-2700 рублей. Точная цена зависит от модели скутера.
