Опережение зажигания на скутере – определение и методы контроля

Подытожим вышесказанное

Сперва лампочкой проверяем формирует ли коммутатор импульс или нет:

  • Если лампочка горит — коммутатор и модули обеспечивающие его работу 100% рабочие
  • Если лампочка не горит значит навернулся коммутатор или какой-нибудь модуль обеспечивающий его работу. И чтобы точно понять, что коммутатор неисправен нам нужно проверить все модули.
  • Если модули окажутся исправными, а коммутатор не будет формировать импульс значит он неисправен и вы его можете смело менять на новый

В заключении, хочется предостеречь вас от соблазна взять у кого-то заведомо исправный коммутатор и воткнуть его вместо своего. Да, таким экспресс-методом неисправный коммутатор определится сразу. Если он действительно был неисправен, то с заведомо исправным искра сразу появится.

Но как мы можем быть на 100% уверены в том, что с проводкой скутера полный порядок и в нее никто до вас не успел засунуть свою умную личность. А вдруг там что-то коротнуло или какой-нибудь бивень намутил проводку на свой лад и тогда рабочему коммутатору придет «полная попа». И будите потом покупать два коммутатора — один тому у кого попросили, второй — себе. А оно вам нужно?

Основные элементы системы

Конечно, первыми стоит указать свечи зажигания. Они установлены в головке блока цилиндров, электроды выходят с внутренней части. Это те элементы, которые позволяют воспламенить топливовоздушную смесь. Но с помощью одних только свечей двигатель работать не сможет. Необходимо контролировать положение коленчатого вала, чтобы знать, в каком положении находятся поршни в цилиндрах.

Для этой цели используется индуктивный датчик, работающий на эффекте Холла. Он входит в конструкцию другого элемента – распределителя зажигания. Датчик выдает импульс, который поступает на коммутатор. Это устройство позволяет слабый сигнал усилить до напряжения в 12 Вольт, чтобы затем подать его на катушку. Катушка – не что иное, как простой трансформатор (повышающий). У него вторичная обмотка имеет большее число витков, нежели первичная. За счет этого происходит повышение напряжения и уменьшение силы тока. Напряжение в БСЗ на свечи подается при значении 30-35 кВ (в зависимости от модели автомобиля).

Чем БСЗ лучше контактной?

Внимательно прочитав предыдущий раздел, можно увидеть, что в системе применен индуктивный бесконтактный датчик Холла. Преимущество очевидно – нет трения и коммутации

Для сравнения обратите внимание на контактную систему. В ней прерыватель коммутирует напряжение, величина которого равна 12 Вольт

Как ни крути, но металлические контакты все время соприкасаются друг с другом, постепенно стираются, покрываются нагаром.

По этим причинам необходимо постоянно следить за прерывателем, регулировать зазор, проводить своевременную замену. БСЗ лишена этих недостатков, поэтому без стороннего вмешательства система работает значительно дольше. Датчик Холла выходит из строя очень редко, как и коммутатор

Это повышает надежность системы, но требуется и соблюдать меры предосторожности, в частности, соединение коммутатора с кузовом должно быть максимально плотным, чтобы обеспечить эффективный теплообмен. Кроме того, БСЗ позволяет улучшить работу двигателя, увеличить, хоть и незначительно, его мощность, наряду с повышением надежности

Принцип работы зажигания в двигателе 4-х тактного скутера

В современных скутерах устанавливают бесконтактные системы. Они считаются наиболее надежными и простыми в использовании, не требуют сложного подключения, вовремя дают постоянную хорошую искру. Однако настройка все равно важна, даже наличие искры не всегда позволяет воспламенить топливную смесь, так как играет роль и ее мощность.

Основные причины для работы системы зажигания достаточно просты: ее задачей является создание искры для детонации топливной смеси. Если этого не происходит, необходимо внимательно изучить каждый узел и выяснить, почему искра пропала.

  1. Для того чтобы проверить, есть ли вообще искра, нужно выкрутить свечу и приложить ее к массе двигателя, сделать это можно, используя металлические предметы, не покрытые краской. Нельзя держать ее рукой: если искра будет, может ударить током, при этом разряд доходит до 40 000 вольт, которые создает катушка.

    Работоспособность свечи зажигания проверяется таким нехитрым способом: нужно приложить свечу к металлическому корпусу двигателя и крутнуть стартер

  2. Если свеча не дает искру, ее нужно заменить на новую; проверить ее можно и при помощи специального прибора, который можно купить в автомагазине. Стоит он недорого, это более быстрый и безопасный способ.
  3. Если свеча исправна, но искры все равно нет, придется воспользоваться мультиметром, при помощи которого можно проверить проводку скутера, найти обрыв или неисправный элемент.
  4. Проверить нужно также и генератор. Он является важным элементом, без которого скутер не будет работать. Потребуется измерить сопротивление: для этого нужно отключить катушку зажигания от проводки, затем замерить сопротивление между массой и генератором. Обычно это черный провод, имеющий красную полосу. Если сопротивление в норме, оно будет порядка 80-150 Ом. При неисправности прибора сопротивление будет значительно меньше или будет отсутствовать вовсе.
  5. После этого нужно замерить сопротивление, которое выдает катушка. Для этого мультиметр подключают к ее выводам. Один из выводов присоединяется к магнитопроводу. При отсутствии сопротивления диагностируется неисправность катушки. Если оно есть, но слабое, стоит проверить проводку или место, где катушка присоединяется к ней.
  6. Если все исправно, но искры все равно нет, потребуется проверить проводку: для этого нужно выбрать две точки, к которым будет присоединен мультиметр. Одной из точек должен быть коммутатор или катушка зажигания, второй – колодка генератора. Провода могут быть либо оборваны, либо между ними возможно замыкание. При полной исправности цепи проверяют блок зажигания. Он выходит из строя редко, поэтому им занимаются в последнюю очередь, когда более вероятные причины неисправности исключены.

Сбитое зажигание – причина отказа двигателя

Настроенное неправильно или сбитое зажигание часто становится причиной отказа работы мотора. Неправильным будет сразу лезть в цилиндр и изучать внутренности скутера, тем более что это не решит проблемы. Прежде чем трогать систему зажигания, нужно проверить иные причины, по которым скутер может не работать.

  • Самое простое – это отсутствие бензина в баке. Довольно часто владельцы забывают заправить транспортное средство, и такая банальная причина может быть упущена из виду.
  • Может быть засорен карбюратор, что не дает образовываться пригодной для движения смеси.
  • Карбюратор нужно чистить регулярно, поэтому не помешает проверить, поступает ли из него топливо в цилиндр. Не исключено, что забита топливная трубка. Могут забиваться мусором жиклеры и другие части устройства, из-за чего топлива поступает мало или, наоборот, мотору не хватает воздуха, и поэтому он не заводится.
  • Отказать в запуске скутер может и если причиной неисправности являются свечи. Они могут быть мокрыми либо не давать нормальную искру. Желательно иметь запасной комплект и проверить с его помощью. В любом случае свечу нужно выкрутить и осмотреть.

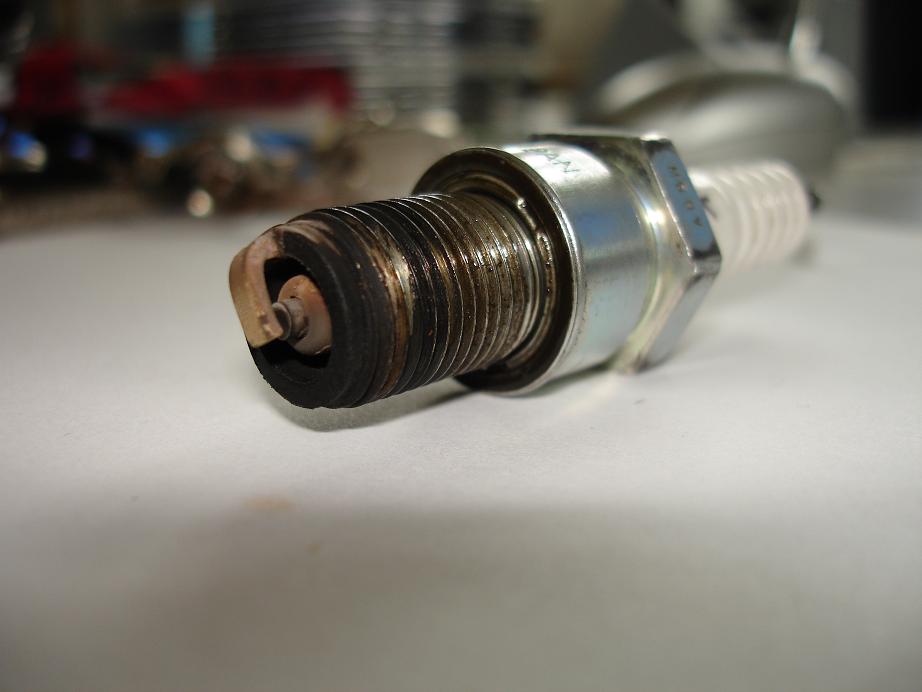

    Так визуально можно определить состояние свечи на скутере

  • Если, проверив все узлы, вы убедились, что они в порядке, можно проверить систему зажигания указанным выше способом и переходить к ее настройке, если все в порядке с технической частью.

Сбитое зажигание, как причина отказа двигателя

Прежде всего, хотелось бы рассказать о том, что может стать причиной отказа четырехтактного двигателя скутера, и стоит ли винить в этом ненастроенное зажигание. Отвечая на этот вопрос, мы можем с уверенностью на сто процентов ответить, что неправильно настроенное или просто-напросто сбитое зажигание вполне может стать причиной отказа двигателя. Однако винить во всем сбитую систему зажигания рано, пока вы не проверите основные детали, влияющие на работоспособность двигателя. Поговорим о них подробнее.

Первое и, пожалуй, самое очевидное, это отсутствие топлива или засорение карбюратора. Прежде чем начать пытаться настроить зажигание, тщательно прочистите карбюратор и убедитесь, что топливо поступает в двигатель. Также, проверьте, что карбюратор обеспечивает достаточную подачу воздуха.

Второй, самой распространенной причиной, из-за которой двигатель отказывается запускаться, это неисправные свечи зажигания. Убедитесь, что используемые в скутере свечи зажигания не пробиты и имеют достаточно хорошую искру. Обычно помогает простая замена свечей.

Если же вы полностью убедились, что причин для того, чтобы двигатель не заводился больше нет, то можно копать глубже и искать проблему в неправильно настроенном зажигании. Давайте разбираться, как на скутере выставить зажигание.

Принцип работы электронного зажигания

Диагностика системы зажигания CDI очень простая, как и принцип её работы. Состоит она из нескольких основных деталей:

  • Выпрямительный диод.
  • Заряжаемый конденсатор.
  • Катушка зажигания.
  • Коммутирующий тиристор.

Схема системы может варьироваться. Принцип работы строится на зарядке через выпрямительный диод конденсатора и его последующем разряде на повышающий трансформатор посредством тиристора. На выходе трансформатора образуется напряжение в несколько килоВольт, что приводит к тому, что между электродами свечи зажигания пробивает воздушное пространство.

Весь механизм, установленный на двигателе, заставить функционировать на практике несколько сложнее. Двухкатушечная конструкция зажигания CDI — классическая схема, которая впервые была использована на мопедах «Бабетта». Одна из катушек — низковольтная — отвечает за управление тиристором, вторая, высоковольтная, является заряжающей. При помощи одного провода обе катушки подключаются на массу. Ко входу 1 подводится выход заряжающей катушки, ко входу 2 — выход датчика тиристора. Свечи зажигания подключаются к выходу 3.

Искра современными системами подаётся при достижении порядка 80 вольт на входе 1, в то время как оптимальным напряжением считается 250 вольт.

Проверка и обслуживание систем зажигания непосредственно на автомобиле

4.1. Проверка цепей низкого и высокого напряжения

В случае невозможности запуска двигателя основные причины отсутствия тока в цепях низкого и высокого напряжения системы зажигания можно определять с помощью контрольной лампочки или тестера. Рассмотрим технологию проверки бесконтактно-транзисторной системы с датчиком Холла (рис. 10).

Рис. 10. Бесконтактно-транзисторная система зажигания: 1 — свечи зажигания; 2 — датчик-распределитель; 3 — коммутатор; 4 — генератор; 5 — аккумуляторная батарея; 6 — монтажный блок; 7 — реле зажигания; 8 — катушка зажигания; 9 — датчик Холла; 30, 30/1, 15 — номера клемм системы зажигания

Прежде всего необходимо проверить, выдает ли коммутатор импульсы тока на катушку зажигания. Для этого отсоединяют от катушки зажигания провод, идущий к клемме «1» коммутатора, и подключают наконечник провода к лампочке. Другой провод лампы присоединяют к клемме «+» катушки зажигания, включают зажигание и проворачивают коленчатый вал двигателя стартером. При этом возможны два случая.

Первый случай — контрольная лампочка не мигает. Следовательно, коммутатор не выдает импульсы тока. Основные причины отсутствия импульсов тока и способы их устранения следующие:

  • обрыв в проводах, соединяющих коммутатор с датчиком —распределителем зажигания. Для устранения неисправности необходимо зачистить наконечники проводов, поврежденные провода заменить;
  • обрыв в проводах подвода питания к коммутатору. Следует отсоединить колодку проводов от коммутатора, соединить наконечник провода клеммы «4» через лампочку с «массой» и включить зажигание. Если лампочка не горит, проверить провода и их соединения от клеммы реле зажигания до клеммы «4» коммутатора. Заменить наконечники проводов, поврежденные провода заменить;
  • обрыв в первичной обмотке катушки зажигания. Надо отсоединить провода от катушки зажигания и через контрольную лампочку соединить клемму «+» катушки зажигания с «+» аккумуляторной батареи, а другую клемму «-» с «-» батареи. Если лампа не горит, то в первичной обмотке обрыв и эту катушку зажигания необходимо заменить;
  • не вращается валик датчика — распределителя зажигания. Следует снять крышку датчика-распределителя и провернуть коленчатый вал двигателя стартером. Проверить, вращается ли валик, если нет, то необходимо снять датчик-распределитель и заменить поврежденные детали;
  • неисправен бесконтактный датчик. В этом случае следует подключить лампочку к выводам «3» и «6», включить зажигание и провернуть коленчатый вал двигателя. Если лампочка не мигает, значит, бесконтактный датчик неисправен;
  • неисправен коммутатор. Если все предыдущие проверки показали, что провода и датчик — распределитель зажигания исправные, то неисправным является коммутатор и его необходимо заменить.

Второй случай — контрольная лампочка мигает. Следовательно, цепь низкого напряжения системы зажигания исправна, а неисправность следует искать в цепях высокого напряжения.

Прежде всего, надо осмотреть провода и приборы зажигания. Убедившись, что все они сухие и чистые, для проверки используют разрядник, состоящий из двух заостренных стержней, зазор между которыми можно регулировать. Для проверки необходимо: отсоединить наконечник провода от любой свечи зажигания, соединить его с одним из электродов разрядника, а второй электрод подключить к «массе» автомобиля, установить его в воздушный зазор 7…10 мм между электродами разрядника; провернуть коленчатый вал двигателя стартером и определить наличие искры на разряднике.

4.2. Проверка катушки зажигания

Перед проверкой убедитесь, что пробка отверстия в верхней части катушки на месте и нет подтекания заливочной массы. В противном случае (пробка выбита из отверстия или имеются следы подтекания заливочной массы) замените катушку зажигания. Затем надо проверить: цепь первичной обмотки омметром (рис. 11, а), подсоединив его к клеммам катушки зажигания (сопротивление цепи должно быть в пределах 0,6…0,9 Ом); цепь вторичной обмотки катушки зажигания (рис. 11, б), подсоединив омметр к клеммам катушки (сопротивление цепи должно быть в пределах 6,3…9,3 кОм).

Рис. 11. Измерение сопротивления обмоток катушки зажигания: а — первичной; б — вторичной

Опережение зажигания на скутере – определение и методы контроля

Возможно, вы слышали когда-нибудь термин «опережение зажигания». Такая поломка очень часто встречалась на технике советского производства и достаточно быстро и успешно ликвидировалась. На современных скутерах такое явление редкость, но все же случается.

Опережение зажигания — что это?

Изначально следует определить, что такое опережение зажигания? Простыми словами – это банальное смещение момента искрообразования, причем достаточно будет даже нескольких градусов. Данное смещение происходит в момент до того, как поршень достигнет своей верхней мертвой точки (дальше ВМТ).

Наиболее эффективная работа двигателя скутера, а следовательно и максимальные показатели мощности определяются только тогда, когда максимальное давление в камере сгорания возникает в момент движения поршня вниз от ВМТ. Но чтобы это случилось, смесь должна воспламениться еще до того, как поршень дойдет до ВМТ, так как смесь в камере сгорания взрывается не сразу после подачи, а спустя некоторое время. Однако многие скутеристы все еще уверены, что взрыв смеси происходит сразу, хоть это и не так.

Важность момента зажигания. Без правильного момента зажигания даже самый продвинутый скутер может превратиться в вялую черепаху, а часто и просто откажется ехать, это очевидно

Благо, современные скутеры оборудованы «умными» коммутаторами, которые тщательно следят за моментом искрообразования и весь процесс зажигания на скутере регулируется должным образом

Без правильного момента зажигания даже самый продвинутый скутер может превратиться в вялую черепаху, а часто и просто откажется ехать, это очевидно. Благо, современные скутеры оборудованы «умными» коммутаторами, которые тщательно следят за моментом искрообразования и весь процесс зажигания на скутере регулируется должным образом.

Не смотря на это, некоторые современные скутеры все же выходят из строя и отказываются адекватно работать по причине именно опережения зажигания. Многие из них оборудованы индикаторами момента зажигания в виде мерных рисок, при помощи которых можно этот самый момент контролировать.

Подключение коммутатора

Случаи бывают разными, не исключено, что придется вам менять проводку

Поэтому потребуется принимать во внимание назначение всех выводов на штекере коммутатора. Это позволит правильно провести подключение, причем риска вывести его из строя не будет

Первый вывод коммутатора – это выход. Другими словами, с него снимается усиленный сигнал. Его нужно соединять с выводом катушки «К». Второй контакт соединяется с массой – минусом аккумуляторной батареи.

Все три провода от датчика Холла идут на коммутатор ВАЗ. Причем сигнальный провод соединяется с шестым выводом коммутатора. Пятый – это вывод для питания (на нем напряжение стабильно 12 Вольт). Третий вывод коммутатора – масса (минус питания). Третий соединен внутри блока со вторым. А вот между четвертым, на который подается питание от АКБ, и пятым имеется постоянное сопротивление и стабилизатор напряжения.

О регулировке зажигания скутера 4т

Зная, как настраивать зажигание скутере 4т своими силами, вы сможете сэкономить время и деньги, так как вам не потребуется обращаться в мастерские по ремонту мототехники. Процедура несложная, даже при отсутствии опыта занимает немного времени, однако потребуется запастись терпением. Вне зависимости от типа зажигания важную роль играет то, как будут выставлены метки.

Правильная регулировка – это гарант стабильной и ровной работы двигателя даже при условиях холодной погоды. Зачастую в подержанной технике зажигание сбито: это может происходить по разным причинам, начиная от элементарной тряски при движении и заканчивая неправильным обращением с техникой. Для того чтобы скутер не подвел вас и вы смогли завести его когда угодно, вам потребуется научиться проводить эту процедуру самостоятельно. Для этого потребуется иметь несколько ключей, позволяющих снять клапанную крышку, если двигатель четырехтактный.

Настройка системы зажигания скутера Визион

Если зажигание сбито, это может быть причиной отказа скутера в работе. Восстановить его несложно, если разобраться, как это делается.


Убедиться в исправности свечи

Начинать регулировку нужно с выставления ГРМ в нужном положении. Как правило, для этого на нем есть метки, их выставляют еще на заводе. Цилиндр нужно установить в мертвой точке. Метка может обозначаться буквой Т или другим символом. Теперь сделайте так, чтобы метка установленная на роторе совпала с найденной на магнето меткой. Для этого нужно плавно нажимать кикстартер. Ротор можно крутить и при помощи рук, но это сложнее.

На звезде ГРМ имеются также отметки в виде отверстий или точек, их необходимо выставить таким образом, чтобы самое большое отверстие было сверху и находилось точно по центру. Остальные точки должны быть снизу и располагаться горизонтально напротив друг друга. Выставить зажигание с опережением имеет смысл, если вы хотите немного поднять мощность двигателя и сделать так, чтобы он заводился легко. Настройка поможет заставить свечу выдавать искру раньше стандартного времени. То есть искра будет появляться еще до того, как поршень достигнет мертвой точки. В холод настроенный таким образом мопед будет заводиться лучше.

Для того чтобы настроить подобным образом скутер, потребуется повторить процедуру описанную выше. Однако разница есть: метки должны совпадать не четко, а не доходить друг до друга примерно на 0,5 см. Основная сложность заключается в соединении меток.

Неисправности системы зажигания

Согласно статистическим данным большая часть неисправностей электрооборудования приходится на систему зажигания. При этом в 80 % случаев они являются причиной увеличения расхода топлива, снижения мощности двигателя и повышенного выброса одного из токсичных компонентов отработавших газов — углеводородов. Далее указаны основные неисправности системы зажигания и их основные причины.

Двигатель не запускается. Основные причины:

  • непрохождение тока через контакты прерывателя (загрязнение или пригорание контактов прерывателя, образование бугорка и кратера на контактах (эрозия),  чрезмерное увеличение зазора между контактами или ослабление прижимной пружины, ослабление крепления или окисление наконечников проводов в цепи низкого напряжения, обрыв в проходах либо замыкание их на корпус, пробой конденсатора,  неразмыкание контактов прерывателя, нарушение зазора между контактами прерывателя, износ текстолитовой колодки или втулки рычажка прерывателя);
  • на коммутатор не поступают импульсы напряжения от бесконтактного датчика* (обрыв в проводах между датчиком — распределителем зажигания и коммутатором, неисправность бесконтактного датчика);
  • не поступают импульсы тока на первичную обмотку катушки зажигания* (обрыв в проводах, соединяющих коммутатор с выключателем или катушкой зажигания, неисправность коммутатора, не замыкаются контакты выключателя или контакты реле зажигания);
  • отсутствие высокого напряжения на свечах зажигания (неплотность посадки в гнездах или обрыв (окисление) наконечников проводов высокого напряжения, сильное повреждение проводов или контактного уголька, зависание уголька в крышке распределителя зажигания, утечка тока через трещины (прогары) либо влагу в крышке или роторе распределителя зажигания, перегорание резистора в роторе распределителя зажигания);
  • нарушение порядка присоединения проводов высокого напряжения к контактам крышки распределителя зажигания;
  • несоответствие норме зазора между электродами или замасливание свечей зажигания;
  • повреждение свечей зажигания (трещины на изоляторе*); неправильная установка момента зажигания.

Двигатель работает неустойчиво или глохнет на холостом ходу. Основные причины: слишком раннее зажигание в цилиндрах двигателя; чрезмерный зазор между электродами свечей зажигания; недостаточный зазор между контактами прерывателя; перегорание резистора в роторе распределителя зажигания.

Двигатель неравномерно и неустойчиво работает при большой частоте вращения коленчатого вала. Основные причины: ослабление пружины подвижного контакта прерывателя; чрезмерный зазор между контактами прерывателя; ослабление пружин грузиков регулятора опережения зажигания.

Перебои в работе двигателя на всех частотах вращения коленчатого вала. Основные причины: повреждение провода в системе зажигания, ослабление крепления проводов или окисление их наконечников; загрязнение, окисление, пригорание или смещение контактов прерывателя; снижение емкости конденсатора или обрыв в нем; износ или повреждение контактного уголька в крышке распределителя зажигания; сильное подгорание центрального контакта ротора распределителя зажигания; трещины, загрязнение или прогары в роторе либо крышке распределителя зажигания; износ электродов или замасливание свечей зажигания, значительный нагар, трещины на изоляторе свечей; неисправность коммутатора* (форма импульсов на первичной обмотке катушки зажигания не соответствует норме).

Двигатель не развивает полной мощности и не обладает достаточной приемистотью. Основные причины: неправильная установка момента зажигания; заедание пружины грузиков регулятора опережения зажигания; износ втулки подвижного контакта прерывателя; неисправность коммутатора* (форма импульсов на первичной обмотке катушки зажигания не соответствует норме).

Принцип работы зажигания в двигателе 4-х тактного скутера

В современных скутерах устанавливают бесконтактные системы. Они считаются наиболее надежными и простыми в использовании, не требуют сложного подключения, вовремя дают постоянную хорошую искру. Однако настройка все равно важна, даже наличие искры не всегда позволяет воспламенить топливную смесь, так как играет роль и ее мощность.

Основные причины для работы системы зажигания достаточно просты: ее задачей является создание искры для детонации топливной смеси. Если этого не происходит, необходимо внимательно изучить каждый узел и выяснить, почему искра пропала.

  1. Для того чтобы проверить, есть ли вообще искра, нужно выкрутить свечу и приложить ее к массе двигателя, сделать это можно, используя металлические предметы, не покрытые краской. Нельзя держать ее рукой: если искра будет, может ударить током, при этом разряд доходит до 40 000 вольт, которые создает катушка.

Сбитое зажигание – причина отказа двигателя

Настроенное неправильно или сбитое зажигание часто становится причиной отказа работы мотора. Неправильным будет сразу лезть в цилиндр и изучать внутренности скутера, тем более что это не решит проблемы. Прежде чем трогать систему зажигания, нужно проверить иные причины, по которым скутер может не работать.

  • Самое простое – это отсутствие бензина в баке. Довольно часто владельцы забывают заправить транспортное средство, и такая банальная причина может быть упущена из виду.
  • Может быть засорен карбюратор, что не дает образовываться пригодной для движения смеси.
  • Карбюратор нужно чистить регулярно, поэтому не помешает проверить, поступает ли из него топливо в цилиндр. Не исключено, что забита топливная трубка. Могут забиваться мусором жиклеры и другие части устройства, из-за чего топлива поступает мало или, наоборот, мотору не хватает воздуха, и поэтому он не заводится.
  • Отказать в запуске скутер может и если причиной неисправности являются свечи. Они могут быть мокрыми либо не давать нормальную искру. Желательно иметь запасной комплект и проверить с его помощью. В любом случае свечу нужно выкрутить и осмотреть.

Вывод

Не стоит бояться системы зажигания. Настроить ее легко, главное – проверить всю цепь, гораздо чаще из строя выходит , нет бензина или нужно заменить свечу. Только убедившись в том, что физических неисправностей нет, стоит браться за настройки зажигания. Если оно выставлено правильно, вы услышите и заметите, так как мотор будет легко заводиться и работать ровно.

На мопеде альфа надежная система зажигания, но и она может сломаться, не стоит откладывать эту поломку и ездить на неисправном мопеде. Нужно просто попробовать выставить зажигание. Зажигание можно выставить самостоятельно, если у вас есть спец-инструменты и минимальные умения (навыки). Если этого нет, то лучше всего стоит обратиться к специалистам.

Вывод

Не стоит бояться системы зажигания. Настроить ее легко, главное – проверить всю цепь, гораздо чаще из строя выходит коммутатор, нет бензина или нужно заменить свечу. Только убедившись в том, что физических неисправностей нет, стоит браться за настройки зажигания. Если оно выставлено правильно, вы услышите и заметите, так как мотор будет легко заводиться и работать ровно.

Нередко у владельцев скутеров возникает необходимость выставить зажигание. В этой статье мы расскажем о том, как правильно отрегулировать зажигание и в каких случаях эту процедуру стоит проводить.

Итак, что же может говорить о том, что зажигание на скутере настроено неправильно? Обычно о наличии проблем с зажиганием могут свидетельствовать следующие признаки:

— Троит двигатель, то есть работает нестабильно (слышны посторонние нехарактерные звуки, чувствуется вибрация, заметны плавающие обороты на холостом ходу);— Слышны хлопки в глушителе;— Падает мощность;— Скутер дымит больше, чем обычно;— Двигатель плохо набирает обороты.

Если вы наблюдаете один или несколько из этих признаков, то стоит проверить работу системы зажигания. Для начала можно начать с проверки свечи зажигания. Как правило, внешний вид свечи может пролить свет на причины неправильной работы двигателя

Нужно обратить внимание на цвет торца изолятора, который входит в цилиндр. При нормальной работе зажигания он имеет песчаный оттенок

Если же торец изолятора черного цвета, то это говорит о том, что на нем присутствует копоть, а это повод разобраться, все ли в порядке с зажиганием.

Перед тем как подробнее рассмотреть процесс выставления зажигания, необходимо вкратце затронуть принцип работы самого зажигания. Собственно, нестабильная работа двигателя может наблюдаться при преждевременном и позднем зажигании. При преждевременном или раннем зажигании топливно-воздушная смесь воспламеняется свечой в тот момент, когда поршень еще не оказался в верхней мертвой точке. При позднем зажигании топливно-воздушная смесь поджигается, когда поршень практически опустился вниз, то есть смесь загорается и проходит сквозь выхлопные кольца цилиндра, что приводит к хлопкам и дыму из глушителя. Оптимальный же момент для зажигания – воспламенение топливно-воздушной смести происходит в момент начала движения поршня от мертвой точки вниз. Это вполне конкретная цифра, которая обычно указывается в инструкции по эксплуатации скутера. Как правило, величина сдвига поршня вниз, при котором возникает наилучший момент для зажигания, составляет от 2 до 4 мм.

Стоит отметить, что существует два типа зажигания – контактная и бесконтактная. Все они вырабатывают искру, но принцип работы у них разный. Контактное зажигание основано на механической системе прерываний. Однако данный тип зажигания считается устаревшим и на современной мототехнике практически не используется. На сегодняшний день большинство современных скутеров используют бесконтактную систему зажигания, которая основана на работе датчика, коммутатора, первичной и вторичной обмоток зажигания.

Для выставления зажигания на контактной системе первоначально нужно разобрать картер. Затем на контактной группе нужно выставить максимально допустимый зазор для полного круга вращения вала. Далее нужно установить поршень на расстояние от мертвой точки, указанное в инструкции по эксплуатации скутера. Потом следует ослабить крепление статора и отрегулировать его до положения замыкания контакта. Далее собираем картер в обратном порядке.

Чтобы выставить оптимальный момент для искры на скутере с бесконтактной системой зажигания, необходимо сначала разобрать картер. Затем нужно делать пометку на картере и роторе в положении верхней мертвой точки поршня. При этом свечу необходимо выкрутить. После чего необходимо, прокручивая вал, зафиксировать момент появления искры. Далее делаем еще одну пометку на картере. Таким образом, расстояние между двумя метками является очень важным параметром, который обычно называют опережением зажигания. Расстояние между двумя метками дает нам, так называемое, опережение зажигания. Теперь необходимо ослабить болты на статоре генератора и выставить зажигание на уровень, указанный в инструкции по эксплуатации скутера.

Итоги

  1. Отсутствие искры при поступающем на катушку питании требует проверки высоковольтной цепи и массы.
  2. Если высоковольтная цепь и масса полностью исправны, то проблемы, вероятнее всего, с самой катушкой.
  3. При отсутствии напряжения на клеммах катушки проводятся его замеры на коммутаторе.
  4. При наличии на клеммах коммутатора напряжения и его отсутствии на клеммах катушки причина, вероятнее всего, в том, что на катушке отсутствует масса либо провод, объединяющий катушку и коммутатор, оборван — обрыв необходимо отыскать и устранить.
  5. Отсутствие напряжения на коммутаторе говорит о неисправностях генератора, самого коммутатора либо индукционного датчика генератора.

Методика проверки катушки системы зажигания CDI может применяться не только для мототранспорта, но и для любых других транспортных средств. Процесс диагностики несложен и заключается в пошаговой проверке всех деталей системы зажигания с определением конкретных причин неполадок. Отыскать их довольно просто при наличии необходимых знаний о строении и принципе работы зажигания CDI.
