Как проверить пусковой обогатитель скутера на исправность

Зачем проверять пусковой обогатитель скутера.

Итак, что должно заставить вас задуматься о том, что ваш пусковой обогатитель неисправен. Рассмотрим основные причины:

  • Скутер тяжело заводится утром;
  • Скутер тяжело заводится после стоянки;
  • Скутер потребляет чрезмерное количество бензина;
  • Скутер не держит холостые обороты;
  • После прогрева работает нормально, а на холодную работает со значительными перебоями.

Эти моменты могут свидетельствовать о неисправном пусковом обогатителе.

Неисправность обогатителя также имеет два положения, это когда электроклапан постоянно находится в положении выдвинутой иглы (1) или же в исходном положении холодного двигателя — то-есть, когда игла постоянно втянута (2).

Оба случая имеют абсолютно разные последствия для работы двигателя. В первом случае, скутер не заводится на холодную, несколько движений киком не дают результатов, стертером скутер не заводится. Во втором случае, скутер заводится нормально, но потребляет много бензина и постоянно работает в режиме богатой смеси, с исходящими из этого последствиями.

Как проверить пусковой обогатитель скутера.

Проверить работает ли пусковой обогатитель на вашем скутере очень просто, начнем с элементарного:

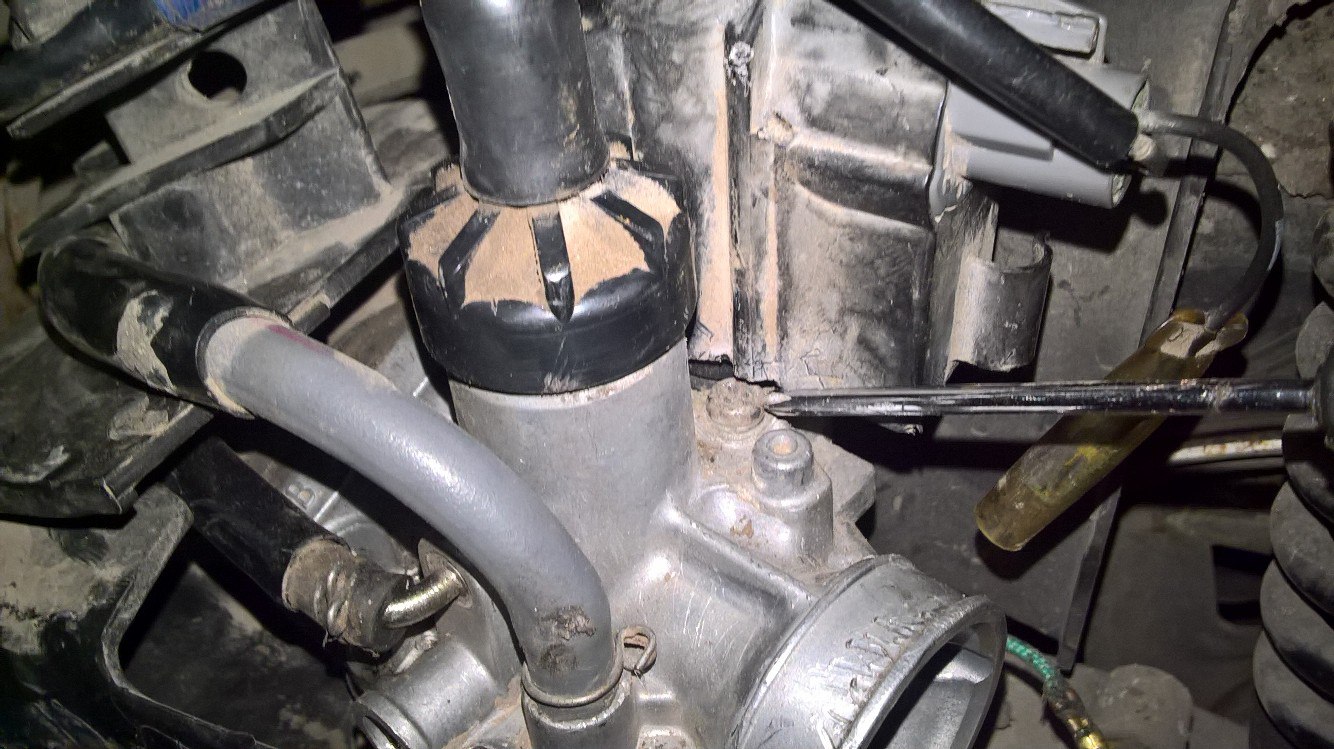

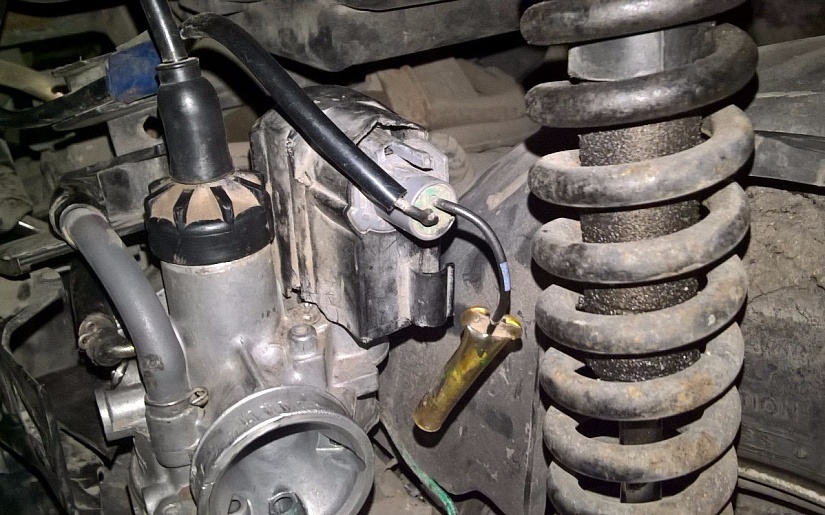

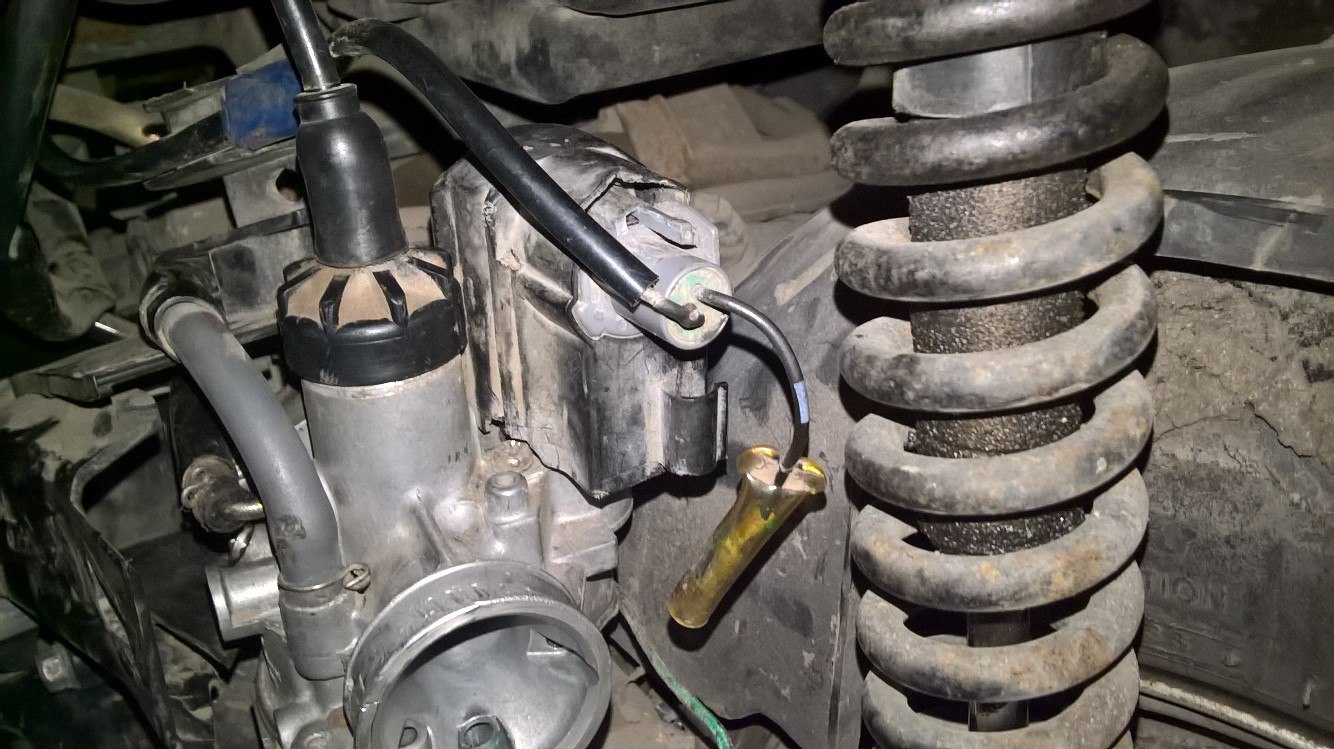

  1. Проверим, закрывает ли игла электроклапана канал обогатителя. После заводки двигателя, на холодную, холостые обороты двигателя должны быть несколько увеличенными, а затем постепенно снижаться до нужного уровня. Если такое явление у вас происходит стабильно, то пусковой обогатитель рабочий и и больше его тревожить не нужно.
  2. Если скутер заводится нормально, но обороты холостого хода после прогрева не уменьшается, оставаясь на постоянно высоком уровне, стоит задуматься о возможной поломке пускового обогатителя и естественно, проверить его.
  3. Если скутер заводится после долгого и изнурительного применения кикстартера, но при этом компрессия в норме, карбюратор чист, а уровень топлива в поплавковой камере находится в правильном положении, следует также задуматься о неисправности пускового обогатителя и проверить его.

Итак, как проверить пусковой обогатитель скутера на исправность. Для этого, отсоедините питание обогатителя от электросети скутера, открутите крепление обогатителя к карбюратору и извлеките его.

Подготовьте два провода небольшого сечения с изоляцией. Оголите концы проводов, подсоединив их с одной стороны к клеммам аккумулятора. Следите, чтобы оголенные концы провода с другой стороны не соприкасались. Дальше, подайте на обогатитель напряжение 12 вольт от аккумулятора скутера, при этом полярность, как правило, не имеет значение

Важно аккуратно подсоединить провода к разъемам в фишке, которую вы отсоединили от электросети скутера. Можно сначала соединить провода с фишкой, а затем подключить к аккумулятору, так будет еще проще

Вот так выглядит обогатитель с задвинутой иглой до подачи на него напряжения от аккумулятора.

После этого, через 1-2 минуты, игла начнет постепенно выдвигаться из тела обогатителя, это видно невооруженным глазом. Если определить это сложно, можно замерить длину до и после подачи напряжения.

Если даже после истечении 5 минут после подачи напряжения, игла остается неподвижной, значит обогатитель неисправен или же имеет дефекты в проводке.

Если проводка целая, то электроклапан нужно заменить на новый. Благо, цена нового пускового обогатителя для скутера колеблется в районе 6-8 долларов, естественно, для каждой модели скутера они разные и при покупке нужно брать его с собой или уточнять у продавца принадлежность запчасти к определенной марке и модели скутера.

Разновидность обогатителей для скутеров.

Ниже приведены фотографии пусковых обогатителей основных марок скутеров на нашем рынке:

Пусковой обогатитель скутеров Honda Dio, Lead, Tact

Пусковой обогатитель скутера Suzuki Lets

Пусковой обогатитель скутеров Suzuki с двигателем AD-50

Пусковой обогатитель скутера Yamaha Jog

Пусковой обогатитель скутера Yamaha Grand Axis

В этой статье мы научились проверять пусковой обогатитель скутера на исправность. Если у вас возникли трудности в ремонте скутера, вы всегда можете задать вопрос в поле комментариев или же на форуме сайта. Удачи в ремонте!

Вы также можете ознакомиться с другими статьями на тему:

Неотъемлемой частью каждого скутера является пусковой обогатитель карбюратора или, как его еще называют — электроклапан карбюратора скутера.

Зачем регулировать карбюратор?

Регулировка карбюратора может потребоваться в следующих случаях:

  • Свечи исправны, но работают не очень хорошо, их цвет изменился на черный или желтоватый.
  • Двигатель не дает нужную мощность
  • Скутер не заводится
  • Чрезмерно вырос расход топлива.

Все эти проблемы в большинстве случаев вызваны недостаточно обогащенной или, наоборот, чрезмерно обогащенной кислородом смеси, и исправить их можно, правильно настроив карбюратор.

Настройки вне зависимости от того, 2 т или 4т скутер у вас, имеют три фазы и производятся следующим образом:

  • Регулировка холостого хода
  • Настройка уровня топлива
  • Регулировка качества смеси.

На некоторых моделях карбюраторов винта, настраивающего качество топлива, нет, поэтому приходится разбирать карбюратор, чтобы поменять положение иглы.

Настройка холостого хода проводится после того, как двигатель прогреется: на это требуется не больше 15 минут. Для этого конструкция предусматривает винт холостого хода. Он позволяет сделать работу мотора стабильной, выбрав нужные холостые обороты. При закручивании винта обороты будут увеличиваться, при его вращении против часовой стрелки – уменьшаться.

Качество смеси важно отрегулировать. Если она будет слишком бедной, скутер будет ехать с трудом, двигателю ощутимо не будет хватать мощности

При слишком обогащенной смеси свечи будут чернеть и быстро выходить из строя. Регулировка качества топлива обычно проводится при помощи винта, находящегося на корпусе карбюратора. Для обогащения нужно повернуть его по часовой стрелке, для обеднения – против часовой. Если винта нет, карбюратор вскрывается, перемещается стопорное кольцо на игле вверх для более богатой смеси, вниз – для более бедной.

Как проводится монтаж

При использовании агрегата обратного давления речь зачастую идет об обустройстве систем по схеме обвязки котлов. Если присутствует необходимость в создании единого каскада из нескольких теплогенераторов, или разных теплоносителей, то происходит их связывание. Таким образом удалось избежать образования потоков-паразитов, от которых предотвращает правильно установленный клапан. Благодаря этому могут возникать параллельные включения нескольких тепловых источников. Если подача среды происходит посредством насоса, то может устанавливаться любой тип затвора. А вот при наличии циркуляции естественного типа, понадобится монтаж гравитационного клапана.

Правила, которые рекомендуется соблюдать:

  1. В зависимости от того, по какому принципу будет произведено включение, будет зависеть и показатель рабочего давления. Выше 16 Бар используется фланцевый, а вот если ниже, то муфтовый.
  2. Насос, благодаря которому происходит циркуляция, должен монтироваться перед другими устройствами, описанными ниже, а не после них.
  3. Изделие устанавливается согласно схеме приложенной в техническом паспорте.
  4. Для подачи потока рабочей среды в коттеджи достаточным является давление в 3 Бар. Если здание отапливается сетью, то температурный режим составит порядка 95°С. Перед установкой следует рассмотреть все имеющиеся параметры, и только после этого выбирать агрегат.
  5. Выбор должен быть основан на таких показателях, как температурный режим и уровень рабочего давления.

Клапан этого типа считается одним из основных элементов любой отопительной системы. Исходя из общеизвестных условий, его работа направлена на исключение возможности возникновения аварийной ситуации, иные же агрегаты направлены на повышение показателя эффективности. Перед покупкой следует рассмотреть множество моделей, сравнить их характеристики и узнать множество нюансов касательно их установки и последующей эксплуатации. При возникновении внештатных ситуаций рекомендуется незамедлительно обратиться к специалистам.

Регулировка карбюратора бензокосы, триммера

Повышенный расход топлива и быстрое образование нагара на свече бензокосы при использовании правильно приготовленной топливной смеси говорят о необходимости регулировки карбюратора. Здесь описана настройка триммеров с карбюраторами, имеющими один винт для регулировки подачи топлива.

Регулировка карбюратора

Перед регулировкой карбюратора промойте воздушный фильтр. Рекомендуется промывать его после каждых 10 часов работы. После этого можно приступать к регулировке. На фотографии для примера изображен карбюратор бензинового триммера PRORAB-8406. Цифрами обозначены регулировочные винты, которые мы будем использовать.

Регулировочные винты карбюратора бензинового триммера PRORAB-8406

Назначение регулировочных винтов:

  1. Винт регулировки подачи топливной смеси.
  2. Винт регулировки холостого хода.
  3. Винт ограничения максимальных оборотов.

Заведите бензокосу и подождите пока она прогреется.

Регулировка подачи топлива

Начните медленно заворачивать винт регулировки подачи топливной смеси до того момента, пока двигатель не начнет глохнуть или пока не заглохнет, если не успеете поймать момент. После этого отверните винт на четверть оборота, если двигатель не заглох, или на пол-оборота, если заглох. Заведите заглохший двигатель.

Проверьте, открывая дроссельную заслонку, как двигатель набирает обороты. Продолжайте отворачивать винт №1 по четверти оборота до тех пор, пока двигатель при прогазовке не начнет уверенно набирать повышенные обороты. Это будет момент наиболее экономичной стабильной работы двигателя.

У бензинового триммера PRORAB-8406 регулировочные винты заворачиваются по часовой стрелке, откручиваются – против, у некоторых других марок бензокос может быть наоборот.

Регулировка холостого хода

Приступаем к регулировке малых оборотов. Винт №2 ограничивает возвратное движение рычага дроссельной заслонки – заворачивая его, мы повышаем обороты холостого хода, откручивая – уменьшаем. Отрегулируйте так, чтобы двигатель уверенно работал на малых оборотах и даже немного ускоренно (для лучшего пуска), но чтобы катушка с леской или нож не вращались, а до начала их вращения был достаточный запас оборотов. Если двигатель будет плохо заводиться, еще увеличьте обороты на холостом ходу.

Ограничение максимальных оборотов

После регулировки подачи топливной смеси и малых оборотов проверьте, как двигатель бензокосы будет работать на максимальных оборотах. При необходимости, ограничьте максимальные обороты до необходимого уровня с помощью полого винта №3. Ослабьте фиксирующую гайку и вкручивайте винт для уменьшения максимальных оборотов или отворачивайте для увеличения. После регулировки затяните гайку. Настройка максимальных оборотов необходима для защиты двигателя триммера от перегрева и возможности использования фиксатора пусковой клавиши для уменьшения усталости кисти правой руки.

Правила передвижения

Мопед популярен не только из-а своей бюджетности. Преимуществом также является и то, что передвигаться на мопеде можно не имея прав, не проходя техосмотра. При этом никто не освобождает водителя мопеда от знаний правил дорожного движения. Мопед приравнивается скорее к велосипедам, нежели к мотоциклам. Поэтому мопед должен двигаться не в общем потоке машин, а как можно ближе к правому краю дороги или по велосипедной дорожке.

Со скутером дела обстоят несколько иначе. Скутер – это вид мотоцикла. Сегодня разрабатывается закон о пересмотре возрастных ограничений на вождение скутером, а также обязательное получение прав.

Пусковой обогатитель на скутере 4т – описание и назначение

Далеко не все любители мототехники знают для чего нужен электроклапан на скутере. Это устройство также называют пусковым обогатителем. Он отвечает за объем топливовоздушной смеси, которой через жиклер заполняется камера цилиндра при запуске охлажденного мотора мотороллера. Особенностью малокубатурной мототехники является потребность двигателя в обогащенной смеси при холодном старте скутерного мотора. Поступающее через карбюратор топливо смешивается с воздухом в определенной концентрации благодаря подключенному к карбюратору электроклапану.

Пусковой обогатитель отвечает за объем топливовоздушной смеси

Если пусковой обогатитель функционирует, и отсутствуют поломки силового агрегата, запустить мотор не проблема даже в холодное время года

Не стоит подвергать сомнению важность электрического клапана для обеспечения беспроблемного пуска двигателей современных мопедов и скутеров. Однако при возникновении сложностей с запуском двигателя, перебоев в работе и чрезмерной прожорливостью мотора можно предположить, что с пусковым обогатителем возникли проблемы

Именно поэтому важно знать его устройство и уметь проверить работоспособность.

Регулировка уровня топлива

Завершающим этапом настройки является проверка уровня бензина в камере. Процедура несложная, но от ее правильности зависит последующая работа двигателя.

Топливо собирается в поплавковой камере. Его объем проверяется по прозрачной трубке. Нужный параметр можно узнать в документации к скутеру.

Снимается верхняя часть карбюратора. Уровень бензина должен быть чуть ниже отлива крышки. Если показания отличаются, необходимо отрегулировать ход запорной иглы путем подгибания усиков. Выставив нужный диапазон, узел собирают, скутер заводят и дают поработать несколько минут. После этого заново проверяют уровень.

Очень важно для скутера состояние воздушного фильтра

Воздушный фильтр – важный элемент в системе питания скутера. Фильтр должен быть всегда чистым, не иметь даже немного грязи, тем более не быть забитым грязью, пылью, тополиным пухом и другой нечистью. В противном случае эта грязь будет препятствовать свободному поступлению свежего воздуха в карбюратор, что изменит соотношение воздух/бензин в горючей смеси (сделает её более богатой); также эта грязь непременно проникнет в карбюратор, закупорит жиклёры, трубочки и т.д., что в свою очередь также изменит соотношение воздух/бензин в горючей смеси (сделает её бедной); ну и наконец, в самом худшем варианте посторонние мелкие частицы проникнут в камеру сгорания, что может повредить стенки цилиндра и снизить компрессию, проще говоря, двигатель крякнет. Так что, прочищайте воздушный фильтр почаще.

Часто в скутерах используются фильтры “нулевого” сопротивления из специального поролона. Такой фильтр требует самого регулярного ухода: промывка и пропитка поролона специальным маслом, способным к желированию.

Масло для пропитки фильтров производится по специальной рецептуре, хотя вполне нормально использовать и обычное моторное или трансмиссионное. Масло предотвращает проникновение воды, пыли и грязи в двигатель. Срок очередного обслуживания фильтра скутера можно определить по “выцветанию” окраски фильтра. Подробнее о чистке воздушного фильтра скутера.

Пусковой обогатитель, электроклапан — устройство, диагностика

Эта деталь мала, но очень важна. Именно она помогает заводить холодный двигатель скутера без сложностей в любую погоду. Только благодаря ей скутер легко заводится с полоборота. Благодаря ей, скутер не стреляет в глушитель как отечественные мото, а работает на холостых тихо и ровно. Хвала японцам, что они изобрели эту штуку! — говорю я на полном серьезе.

Что же это такое — пусковой обогатитель? Это по сути дела дополнительный маленький карбюратор, стоящий параллельно основному. С основным карбюратором он соединяется тремя каналами — воздушным, эмульсионным и топливным, высверленными в его корпусе. Воздух забирается до дроссельной заслонки, эмульсия (смесь) подается после нее, непосредственно в выходной патрубок карбюратора. Бензин берется из общей поплавковой камеры. Таким образом, с некоторой натяжкой, обогатитель можно считать независимым устройством. С натяжкой, потому что он, все же, конструктивно неотделим от карбюратора.

А теперь посмотрим на рисунок.

В карбюраторе имеется небольшая дополнительная топливная камера 7, соединяющаяся с основной поплавковой камерой 8 через жиклер пуска 9. Трубка из камеры 7 ведет в смесительную камеру в которую подается воздух и из которой в двигатель идет воздушно-бензиновая смесь. В смесительной камере может перемещаться заслонка 6, аналогичная дроссельной заслонке карбюратора, только гораздо меньше размером. Так же, как и в дроссельной, в пусковой заслонке находится подпружиненная игла, которая закрывает топливный канал при опускании заслонки.При пуске холодного двигателя заслонка поднята (открыта). При первых оборотах двигателя в эмульсионном канале создается разряжение и бензин, находящийся в камере 7 засасывается в двигатель, вызывая сильное обогащение смеси и облегчая первые вспышки в двигателе.

После того как двигатель запустился, но еще не прогрелся ему нужна обогащенная смесь. Обогатитель работает при этом как параллельный карбюратор, бензин в него поступает через жиклер 9, смешивается с воздухом и поступает в двигатель. При работе двигателя переменный ток от его генератора всегда подается на контакты керамического нагревателя 2 термоэлектроклапана системы пуска. Нагреватель разогревает привод 3. Внутри него, очевидно, находится газ или жидкость, кипящая при низкой температуре и поршень, связанный со штоком 4. При нагреве привода шток постепенно выдвигается на 3-4 мм и через толкатель 5 приводит в движение заслонку. Корпус 1 клапана обернут теплоизоляцией (пенополиэтилен) и закрыт резиновым чехлом.

Таким образом, двигатель прогревается вместе с термоэлектроклапаном и смесь постепенно обедняется. Минут через 3-5 заслонка закрывается совсем и степень обогащения смеси на горячем двигателе задается только системой холостого хода карбюратора. При остановке двигателя прекращается нагрев клапана, привод заслонки остывает и под действием пружины 10 толкатель 5, шток 4 и заслонка 6 возвращаются в исходное положение, открывая каналы для последующего пуска. Остывание и возврат в исходное положение происходит также в течение нескольких минут.

Такая конструкция обогатителя применяется практически на всех современных скутерах. В более старых моделях может применяться конструкция без электрического нагревателя, теплота передается на привод через медный теплопроводящий цилиндрик непосредственно от цилиндра двигателя. Иногда, также, встречается ручной привод заслонки через тросик от ручки на руле («Choke»).

Теперь «болезни» системы 1. Может быть забит грязью воздушный канал. Смесь при этом сильно переобогащается, даже после прогрева двигателя. 2. Может быть забит грязью жиклер. Он очень тонкий, и это нередко случается. При этом обогатитель работает наоборот — обедняет смесь, затрудняя пуск. 3. Нарушен контакт с «таблеткой» нагревателя. Клапан при этом не нагревается и не закрывается. Двигатель работает все время на переобогащенной смеси и не развивает положенной мощности. Сопротивление на контактах клапана легко измерить, оно должно быть в районе нескольких Ом. 4. Обломаны усики на толкателе 5, обычно от неаккуратного обращения при снятии клапана, и, хотя толкатель и перемещается, заслонка все время закрыта, так как не держится на нем. Симптомы — как в п. 3. 5. Вышел из строя привод 3. Шток при нагреве не выдвигается или почти не выдвигается. Симптомы — также, как в п. 3. Проверяется нагревом привода в сборе с клапаном или отдельно, например кипятком. Привод ремонту не подлежит.

Пусковой электрический топливный обогатитель скутера

Для обеспечения пуска холодного двигателя скутера, необходима богатая топливная смесь, то есть, если оптимальное отношение бензина и воздуха в смеси, составляет 1 : 15, то в момент пуска холодного мотора, количество бензина в смеси должно быть больше. Это обусловлено тем, что холодный бензин испаряется хуже, и его воспламенение в камере сгорания затрудняется. Большее количество бензина, позволяет получить больше паров, в результате чего двигатель нормально запускается.

На старой мототехнике, при пуске холодного двигателя, прикрывали или полностью зарывали воздушную заслонку, таким образом, обогащая смесь. После пуска мотора и его прогрева, заслонку открывали, смесь становилась обычной, и мотор начинал работать в обычном режиме.

На современной технике, в том числе и на скутерах, процесс обогащения смеси при пуске холодного двигателя полностью автоматизирован, благодаря такому устройству, как пусковой электрический обогатитель, или, как его часто называют скутеристы – електроклапан карбюратора, и устанавливается он прямо на карбюратор.

Принцип работы обогатителя

Внутри его пластикового корпуса имеется электрический нагревательный элемент, через который начинает проходить электрический ток, как только мотор скутера начинает работать. В этот момент тепловой элемент начинает нагреваться, а уже от его тепла нагревается капсула со специальным составом, который при повышении температуры расширяется, и выталкивает иглу обогатителя.

При прекращении поступления тока к нагревательному элементу обогатителя, капсула остывает, и игла поднимается, занимая верхнее положение.

При запуске холодного мотора, генератор скутера начинает вырабатывать ток, и, в этот же момент начинает нагреваться термоэлемент обогатителя, получая ток от генератора. Пока игла обогатителя не опустилась в нижнее положение, в карбюраторе остается открытым канал для дополнительной порции бензина, поступающего в двигатель, это позволяет легко запустить холодный мотор.

Но, двигатель не должен работать постоянно на обогащенной смеси, хотя бы потому, что это приведет к перерасходу топлива. На самом деле, на обогащенной смеси мотор скутера работает всего первые несколько минут, потому что, после того как мотор начинает работать, нагревательный элемент обогатителя нагревается все больше (ведь генератор работает, и на нагревательный элемент подается ток), игла обогатителя постепенно опускается, и перекрывает путь дополнительному току бензина, в результате чего топливная смесь приобретает нормальный состав.

С этого момента мотор может работать в обычном режима. В свою очередь, после остановки мотора, генератор перестает вырабатывать ток, термоэлемент обогатителя перестает нагреваться, он остывает, игла поднимается в верхнее положение, и, теперь, при пуске в цилиндр опять будет подаваться обогащенная смесь.

Проверка обогатителя

В том, что обогатитель нормально работает, можно убедиться, ели при пуске холодного двигателя он вначале работает на повышенных оборотах, а затем, через одну – две минуты, обороты падают до холостых.

Также, можно проверить обогатитель, сняв его с карбюратора, и подключив его контакты напрямую к клеммам аккумулятора, (полярность в этом случае не важна). Если при нагреве обогатителя его игла постепенно начинает выдвигаться, значит, обогатитель исправен.

Неисправные обогатители обычно заменяют новыми, но при подборе нужно учитывать, что обогатитель должен точно соответствовать карбюратору, установленному на двигателе.

Устройство скутера и его основные узлы.

Устройство скутера с точки зрения организации его основных узлов можно рассмотреть с помощью рисунков ниже.

Управление скутером осуществляется, как правило, тремя элементами: ускорение — 1) ручка газа; тормоз — 2) задний и 3) передний. Из двух рулевых ручек скутера — ручка газа правая. Тормоза с обоих сторон; задний и передний — справа или слева, каждый производитель решает сам, как устроить.

Кроме того, на рулевой панели (если можно так выразиться ) устроились датчики, управляющие кнопки и переключатели (см рисунок). Обычно так: слева — клаксон (1), поворотники (2), переключатель ближнего/дальнего света (3); справа — электростартер (4), свет вкл/габариты/выкл (5), и иногда стоп-кнопка-переключатель (ей можно заглушить двигатель не выключая зажигание, но и не заведёшь, пока не включишь обратно) (6). Цифрой 7 обозначен регулятор натяжения тросика газа. На моём скутере есть еще кнопки управления электронными часами. Из датчиков — спидометр, иногда тахометр, датчик уровня топлива, на двухтактниках почти всегда присутствует датчик уровня масла в маслобаке, индикаторы света, поворотников. Также, у скутеров с гидравлическими тормозами, обычно на руле располагается «тормозной бачок» (8), — по нему определяется уровень тормозной жидкости.

Для чего в устройстве скутера двигатель, думаю объяснять не нужно. Скутер может быть оснащён двухтактным или четырёхтактным двигателем — в зависимости от этого устройство скутера может дополняться дополнительными узлами, например, маслонасос для двухтактного двигателя. (Ну, дизельные, роторные и реактивные двигатели на скутеры пока не ставят. По крайней мере, серийно

Экипировка и пр.

Достаточно неудобств, при езде на скутере, причиняют различные насекомые. Они постоянно стремятся разбиться о забрало шлема и засохнуть на нем всерьез и на долго. На этот случай, а также для защиты стекла шлема от воды, грязи и запотевания может очиститель забрал шлемов. Для любителей кожаной экипировки существуют средства по уходу за кожей. Это лосьоны которые делают кожу мягче, не дают ей пересыхать и растрескивается, защищают кожу от воды и улучшают внешний вид. Обработанная таким лосьоном кожа очищается и выглядит как новая.

Для любителей тканевой одежды существуют различные средства пропитки одежды и тентов. Они спасут Вас от промокания и грязи в непогоду, сохранят воздухопроницаемость и мягкость ткани, предотвращают образование масляных и жирных пятен. Подходят такие аэрозоли не только для ткани, но и для пропитки замши.

Модификация электроклапана

И снова всем привет) Сегодня я заведу речь о такой не маловажной детали как электроклапан и о том как его я переделал. Надеюсь , что вам данная статья ( если это можно так назвать ) поможет в решении ваших проблем

Начнем с причины , которая подтолкнула меня на замену данной запчасти . У меня был плохой запуск на холодную ( как оказалось дело было не совсем в ЭК ) , а в ЦПГ , но речь сейчас не о ней . Не хитрым методом , а именно прозвонкой ЭК ( будем дальше так его звать ) было определенно , что его коротит . По факту он считался рабочим , но на деле всего лишь элемент который не функционирует так как положено . Было предпринято решение , которое по моему мнению исправит все мои проблемы со скутером ( смешно ) , а именно покупка нового ЭК ! Ах да , возможно кто то не знает зачем вовсе этот ЭК . Объясняю . ЭК обеспечивает запуск двигателя на холодную . Отвечу на вопрос который может возникнуть у вас , а именно можно ли ездить без ЭК . Отвечаю : Да , можно , при условии , что вы закроете отверстие на карбюраторе где стоял ЭК . Но при этом у вас значительно вырастет расход топлива ( т.к. есть канал , который не запирается иглой ЭК и туда поступает постоянно бензин на холодный запуск ) . Надеюсь с этим мы разобрались . Продолжим . После покупки , я радостный полетел на гараж побыстрее чинить свой скутер . Столкнулся с проблемой, с которой я вообще не ожидал , что столкнусь . Я не знал к чему подсоединять ЭК О.о Как оказалось , бывший владелец оказался умным япончиком . По неизвестным мне причинам он решил вывести один провод ( зеленый ) отдельно на массу . Ну а мой новый ЭК был расщитан на соединение фишка-конектор . После недолгих раздумий было принято решение подогнать новый ЭК под вариант умного япончика . Забрав новый и старый ЭК домой , я решил разобрать их и с оригинального эк установить на китайский все запчасти которые по минимуму износились . Таким образом была замена игла . По словам одного из мастеров оригинальная игла лучше тем , что она острее чем китайская , и как оказалось он оказался прав . По сути можно было бы остановиться на замене иглы и ставить его уже на скутер . Но я решил , что чем больше рабочих оригинальных деталей , тем лучше Был заменен нагревательный элемент , а так же были заменены пружины . Ну как заменены … одну заменил , а вторую установил , т.к. китайцы посчитали , что эк и с одной пружиной хорошо будет О.о В итоге , из китайского осталось только корпус и проводка которая была переделаная . Собрав этот эксперимент в одно целое , переделав проводку ( спасибо моему другу Андрюхе который помог мне перепаять все ) , мы решили проверить ЭК на работоспособность . Если кто то не знает как проверять ЭК . Подсоедините провода к аккумулятору не соблюдая полярности , тоже самое касается и установки на скутер , подсоединив, усаживайтесь поудобней и наблюдайте , желательно взять линейку . Игла будет медленно выдвигаться — это нормально . Если кто то испугается , что ЭК греется , то объясняю : Так и должно быть . Таким вот образом я собрал ЭК который на 95% живучей чем китайский Но это не точно )

Надеюсь хоть кому то эта статья помогла и он решил свою проблему

Я — человек который считает , что чем больше оригинальных запчастей тем лучше , и не важно какой у них износ

Андрюха — главный электрик и друг по совместительству .

Умный япончик — бывший владелец , который заварил всю эту кашу с проводкой ЭК

Мой батя — человек , который наорал на меня и сказал , что я купил не тот ЭК

Мастер — человек который приехал на Kawasaki , начал беситься из за наших дорог , сказал , что со скутером , что то не так , и заводя его с ножки, сломал крепление фильтрбокса .

Итоги

Несмотря на все трудности и кажущуюся сложность устройства, регулировка карбюратора на скутере возможна и в домашних условиях, и в полевых. Рекомендуется проводить её хотя бы раз в сезон, особенно при заморозках – это позволит избежать заливания свечи. Если старый двигатель начал барахлить, настройка карбюратора способна продлить ему жизнь. Хотя мопед при этом немного потеряет в мощности. И все-таки, с помощью грамотной настройки карбюратора можно значительно облегчить жизнь себе и своему железному коню.

Большинство мопедов имеют вполне простую конструкцию карбюратора, также он находиться в удобном месте, что дает возможность быстрой регулировки. И если вы владелец мопеда Альфа и ему подобного, данное руководство о том как настроить карбюратор на мопеде Альфа для вас.

Регулировка карбюратора нужна большинству мопедов, ведь со временем точные настройки теряются, и возникает необходимость улучшить холостой ход или расход топлива. Данная необходимость может возникнуть тогда, когда мопед Альфа начинает неправильно функционировать, выдавая совсем другую горючую смесь. Стандартно соотношение бензина к воздуху должно составлять 1 к 15. Отклонение от нормы приводит к тому, что смесь обогащается или обедняется.

При образовании богатой смеси у вас возникнут следующие признаки:

  • частые хлопки в выхлопной трубе;
  • слабая динамика разгона;
  • большой расход топлива.

К признакам бедной смеси можно отнести:

  • наличие белого нагара на свече;
  • сложность в запуске мотора;
  • плохая работа холостого хода;
  • невозможность повысить обороты.

Если вы не знаете, как настроить карбюратор на мопеде альфа 50 или 110 кубов, выполняйте все действия в последовательности, но перед этим убедитесь в том, что двигатель нормально прогрет. После этого придется для точной настройки карбюратора придется произвести следующие действия:

  • заменить или почистить воздушный фильтр;
  • проверить свечу зажигания;
  • почистить поверхность карбюратора от грязи;
  • проверить все шланги и соединения на герметичность.

Как правильно настроить карбюратор на мопеде альфа

Шаг 1. Настройка качества смеси. Мопед Альфа имеет для этого специальный винт, который предварительно нужно полностью закрутить и выкрутить максимум на 1 оборот. Дальше находим винт холостого хода и вращаем его до тех пор, пока мопед не начнет работать устойчиво на нормальных оборотах. Следующий этап — обеднение смеси, после холостого хода придется немного открутить винт качества смеси до тех пор, пока двигатель не начнем плохо работать с перебоями.

Шаг 2. Мы сделали смесь бедной, но нужно это исправить, для этого винтом холостого хода обогащаем смесь, закручивая его. Настройка происходит до тех пор, пока мотор не начнет работать нормально и без перебоев. Проверить тот факт, что карбюратор мопеда Альфа настроен можно посредством нажатия ручки газа. Если при ее резком открытии мотор сразу глохнет или давиться, придется обогатить смесь, открутив немного винт качества смеси.

Таким образом мы получим правильно настроенный карбюратор. В свою очередь, это влияет на расход топлива, мощность двигателя и его бесперебойную работу. Если карбюратор стабильный, двигатель будет способен выдать полную мощность. В некоторых случаях настройка карбюратора мопеда Альфа невозможна самостоятельно, но специалисты делают процедуру за 10-20 минут.
