Регулировка сцепления ИЖ Юпитер 5

РЕМОНТ КИКСТАРТЕРА МОТОЦИКЛА «ИЖ — ЮПИТЕР»

После нескольких лет эксплуатации мотоцикла «ИЖ-Юпитер-ЗК-01», выпущенного в 1980 году, педаль кикстартера стала «проваливаться», делая невозможным запуск двигателя. Сначала это проявлялось эпизодически, затем все чаще и, наконец, механизм полностью вышел из строя. После разборки и поверхностного осмотра храповой муфты (рис. 1) обнаружил незначительный износ и мелкие забоины зубьев храповика 2 (обозначение детали по каталогу ИЖЮ1-128) и зубчатки 4 (деталь ИЖЮ1-127). Казалось, что сами по себе они не должны приводить к отказу. Была сделана попытка устранить дефект за счет установки самодельной, более жесткой пружины 3 вместо заводской детали ИЖЮ1-143. Это привело к тому, что зацепление стало происходить чаще, но полностью устранить дефект не удалось. Пришлось снова разобрать узел и изучить его работу более тщательно. При этом обнаружилось, что, во-первых, вследствие неравномерного износа, а может быть и неточности изготовления деталей в некоторых положениях не обеспечивается одновременное зацепление всеми зубьями храповой муфты. Кроме того, зубчатка кикстартера 4 имеет малую высоту Н; уже при незначительном износе и увеличении зазора она перекашивается — это и показано на рис. 1. Складывается примерно такая картина.

Сначала при нажатии на пусковую педаль, когда сектор 6 кикстартера воздействует на зубчатку 4, зацепление происходит только отдельными зубьями. Затем, по мере износа деталей, увеличивается перекос зубчатки кикстартера 4. Некоторые зубья начинают работать верхней изношенной, скругленной частью. Выталкивающая. составляющая увеличивается, зубья храповика выходят из зацепления (рис 2) и педаль кикстартера «проваливается». Конечно, в этой ситуации надо было бы заменить изношенные детали — но где, же их возьмешь.

И пришлось думать о восстановлении работоспособности узла своими силами. Реставрировать переднюю кромку зубьев наваркой или каким-либо другим способом в домашних условиях (в моих, по крайней мере) нечего было и думать. Зубья хорошо закалены, и их ручная механическая обработка практически невозможна. Возникла довольно обычная ситуация, когда, кажется, что сделать уже ничего нельзя, но обязательно нужно.

Выбор инструмента у меня небольшой; самое универсальное устройство — электрическое точило. На него я и возложил все надежды. Для удобства работы заклепки 5 крепления храповика были вы- сверлены и храповик снят с наружного барабана сцепления. При помощи твердой стальной пластинки точильный камень был «ободран» так, чтобы получить острую рабочую кромку. Первая попытка обработки зубьев, естественно, на другой, вовсе уж негодной аналогичной детали, оказалась неудачной, так как высота у зубьев невелика, а рабочая поверхность камня быстро изнашивалась и скруглялась. Тогда вместо камня я закрепил на оси точила отрезной наждачный круг толщиной примерно 2,5 мм.

Так как прикладывать к отрезному кругу боковые усилия нельзя, я даже не пытался восстановить прежнюю форму зубьев. Сразу решил подрезать их так, чтобы обеспечить надежное зацепление даже при воздействии перекашивающей силы. Работать было неудобно, детали я держал в руках на весу, результат оценивал «на глаз». Правда, вся работа выполнялась неспешно, чтобы не допустить, по крайней мере, грубых ошибок и не перегреть металл зубьев. На рис. 4 показаны электродвигатель точила 1, отрезной круг 2 и положение обрабатываемой детали 3.

В целом обработка получилась грубоватой, но после сборки узла и установки его на место конечный результат, как говорится, превзошел все ожидания — работоспособность восстановилась полностью, зацепление стало абсолютно надежным (рис. 3). Тем, кто захочет подобным образом отремонтировать пусковой механизм на своем мотоцикле, карте или мотоблоке, могу посоветовать отрезной круг направлять под углом примерно 45° (рис. 4), но эта величина зависит от толщины самого круга. Нужно стремиться к тому, чтобы угол зацепления зубьев находился в пределах 20— 30°, а зацепление осуществлялось всеми зубьями одновременно.

Не стремитесь добиться обязательно острой верхней Кромки зубьев — в этом случае неизбежно перегреете ее и ослабите прочность. Лучше вообще не приближаться к вершине зуба ближе 1 —1,5 мм (см. рис. 16). Возможно, специалисты, имеющие доступ к хорошему оборудованию, скажут, что ремонт был выполнен варварским способом. Не буду спорить. Зато, с одной стороны, в случае необходимости, его легко могут самостоятельно повторить многие владельцы мотоциклов, а с другой — без него мой мотоцикл уже два года стоял бы без движения в гараже.

Неисправность сцепления IZH Planet

Возможные неисправности, которые могут возникнуть во время работы мотоцикла IZH. Начнем с проскальзывания сцепления. Эта ошибка указывает на то, что диски слегка прижаты друг к другу.

Причины могут быть несколько:

  • Неправильная настройка
  • Пружины потеряли прежнюю эластичность
  • Диски изношены стали тоньше
  • Износ частей привода

Провода сцепления. это когда рычаг выжимается до конца, и муфта не полностью отключена. Диски не равномерно ослаблены и в местах, плотно контактирующих друг с другом.

Основная причина в пружинах, которые сжимают диски.

Смонтировал сцепление, диски поставил пробковые.

Решился на экспкримент, не понравится так верну стандартные. Для настройки исльзовал электронный штангнциркуль, по 4мм от головки гайки до болта.

Металлических дисков теперь поубавилось. Все еще думал по поводу успокоителя цепи, но пока не стал заморачиваться и собрал без него. Думаю, что на следующий год. Ну а вижим сцепления стал в разы легче. Раньше усилий надо было приложить поблее, сейчас же почти как у иномарок.

Мне нравится Мне нравится 2

Другие записи в этом бортжурнале

Снова редкость. Замок зажигания, поддон в бардачек.

Время идет, а я все так же потихоньку продолжаю комплектовать мотоцикл оригинальными запчастями. На этот раз на просторах авито были найдены. Читать далее

Крепление воздушного фильтра.

Я как всегда, охотник за редкими деталюхами) Заходя на рынок, случайно обратил внимание на мотор от иж юпитер 2, на нем то я и увидел э. Читать далее

Собрал мотор.

После дозапила прошневой и мелких доработок началась сборка мотора. Прокладки были вырублены самостоятельно. Под цилиндра запханы лат. Читать далее

Комментарии

Только авторизованные пользователи могут оставлять комментарии

буксовать не будет?

  • Ответить
  • 16 ноября 2017 года в 05:36

__vorbik__

ИЖ Юпитер 5 “МРАЗОТА”

Этот мотоцикл купили мои родители на свадебные деньги в 1988г. а в 1994 поставили в гараж так как в семье появилась машина. В 2007 он достался мне, таи начались наши отношения. А по другому и не назвать) мы с ним как кошка с собакой, любим испытывать наши нервы на прочность. 2007г. Вытащил из сарая рядом с курятником. Отмыл от гОвен, завёл, и с небольшими ремонтами ездил. 2009г. Мотор умер а средств на ремонт не было. 2010г. Полная разборка, покраска, капиталка мотора с заменой валов, подшипников, сальников, прокладок, поршневой. Спустя месяц поршневая сгорела (ибо тогда я еще не был наномехаником и про тепловой зазор ничего не слышал) По итогу была куплена поршневая комплектом с новыми цилиндрами в сборе короч. 2011г. Апрель. в 13км от дома раскрылся замок цепи и распотрошил задний кожух звезды (в простонародье гитара) и это было последней каплей. После этого мотоцикл был ногой запихан в сарай со словами: ИЗЫДИ ИСЧАДИЕ СОВЕТСКОГО МОТОПРОМА! И был куплен новый YBR125. 2015г. Душа затосковала по другу, старые обиды были забыты, а товарисЧ был перевезён от бабушки ко мне в гараж. 2016г. Попытки оживить этот сарай были тчетны. День танцев с бубном у контактного зажигания утомили в край. Куплено оптическое зажигание и ЗАВЕЛОСЬ! и не просто завелось а ПОЛЕТЕЛО. 2017г. Решил доработать мотор а раму не трогать. Но потом всё как всегда, решил упороться по полной. Снова полная разборка и тут Остапа понесло!

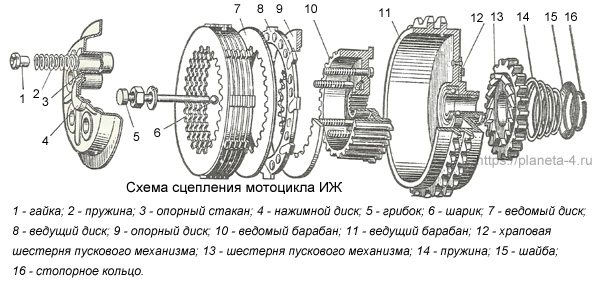

Устройство сцепления мотоцикла ИЖ Планета 5

Для тех, кто не силен в технике, стоит напомнить, что сцепление выполняет роль связующего элемента между коленвалом и коробкой передач. Большая зубчатка сцепления, соединена с малой звездой коленчатого вала цепной передачей, именно так и передается крутящий момент. В обычном состоянии система обеспечивает постоянную связь коробки передач с коленвалом и только при нажатии на рычаг сцепления, приводные механизмы увеличивают зазоры между элементами в системе многодисковых фрикционов, тем самым отключая коробку от коленвала.

Владельцам мотоцикла ИЖ Планета 5 повезло, их система выключения сцепления более простая, в сравнении с аналогичным 5-м Юпитером, а значит, неприхотлива и проще настраивается своими руками. Выглядит она следующим образом:

  1. Фасонные гайки;
  2. Пружины;
  3. Стаканчики;
  4. Прижимной диск;
  5. Ведомый (стальной) диск;
  6. Ведущий (пластиковый) диск;
  7. Ведомый барабан;
  8. Большой барабан с большой зубчаткой моторной передачи;
  9. Толкатель выключения сцепления;
  10. Стержень;
  11. Шарик;
  12. Пружина;
  13. Червяк;
  14. Трос;
  15. Шайба;
  16. Гайка;
  17. Винт.

Неисправности и регулировка сцепления мотоциклов Иж


Возможны два вида неисправности сцепления: неполное выключение дисков и буксование. В случае буксования мотоцикл не развивает скорость при увеличении оборотов коленчатого вала. В числе причин этой неисправности могут быть: износ дисков, недостаточное давление пружин вследствие потерей ими упругости или слабо завинченных регулировочных гаек, неправильная регулировка механизма сцепления. При неполном выключении сцепление «ведет», колесо мотоцикла продолжает вращаться при полностью нажатом рычаге управления. Тут также возможно причина в неправильной регулировке или же эта неисправность может иметь место при применении густого масла, особенно в холодную погоду. В первую очередь, обнаружив одну из неисправностей сцепления, попробуйте устранить ее путем правильной регулировки. Во первых необходимо отрегулировать зазор в механизме выключения, это делается с помощью регулировочного винта, расположенного на правой крышке двигателя. Для этого вам понадобятся отвертка и ключ на 13 мм. Ключом ослабьте затяжку контргайки и отверткой заверните винт до упора, а затем поверните его в обратную сторону на полоборота – один оборот. Затяните ключом контргайку. Во вторых, после этого отрегулируйте свободный ход рычага с помощью регулировочного винта троса на левой рукоятке руля. Он должен быть в пределах 5-10 миллиметров. Правильность регулировки сцепления можно проверить таким способом: поставьте мотоцикл на подставку, включите первую передачу и попробуйте вручную с силой провернуть заднее колесо. Если регулировка правильная, вам этого сделать не удастся. Теперь необходимо выполнить еще одну проверку: на полное выключение сцепления. Для этого в том же положении (мотоцикл на подставке, заднее колесо не касается земли) заведите двигатель, включите первую передачу. Затем полностью выжмите рычаг управления сцеплением и нажмите на задний тормоз, колесо должно остановиться. Отпустите тормоз, сцепление выжато, при правильной регулировке колесо должно оставаться неподвижным. Если оно начинает вращаться при нажатом рычаге, необходимо ослабить регулировочный болт на правой стороне двигателя.


Для проверки легкости хода троса сцепления в оболочке, нажмите на рычаг и резко отпустите. Рычаг должен пружинисто вернуться в исходное положение. Возможно стоит смазать трос несколькими каплями жидкого масла, например автола.

10 thoughts on “Фотоотчет: Ремонт и сборка сцепления мотоцикла «Иж-планета»”

А вот насчет ненужности последнего металлического диска ты неправ.Он нужен.Иначе вместо него его часть крутящего момента будет воспринимать нажимной диск,а через что он будет его передавать?Через шпильки,которые быстро расшатает,и вообще они для этого не предназначены.Так что пакет дисков должен заканчиваться металлическим.А так ты все делаешь красиво,со знанием дела.Молодец)!

Кст,видел,некоторые этот последний диск приваривают к нажимному.Что это дает-не очень понятно,говорят,вроде чуть четче выключается сцепление

Хочу маленько исправить, все в статье верно написано, но диск сцепления не из пластика, а из ферадо.

Почему звезда коленвала получается ниже корзины сцепления? То есть зубья относительно друг друга не лежат в одной плоскости. Звезда садится намного ниже корзины, в чем проблема?

Ясно и понятно . Спасибо

Пост конечно интересный, но вопрос о последнем диске спорный. Я бы предпочел его ставить.

Очень полезная и детальная статья! Огромное спасибо автору!

Последний диск должен стоять металлический!

Здравствуйте! Скажите от какого Ижа подойдет внутренний барабан сцепления на древность Иж Планета-58, кто в курсах?

Поверка дисков сцепления

Основные неполадки сцепления происходят по вине дисков. Если диски будут кривые или изношенные, то никакая даже суперская регулировка от кутюр плохую работу сцепления не исправит.

Износ определяется визуально и только на пластиковых дисках: осматриваем диск и если найдем на нем трещину или обломанный зацеп, которым он входит в наружный барабан или увидим, что круглые выступы на рабочей поверхности уже давным давно стерлись — выкидываем такой диск на помойку.

Кривизна дисков определяется так: ложем поочередно все диски на стекло и пробуем раскачать их

  1. Если диск качается — значит он 100% кривой и место ему на помойке.
  2. Если диск лежит ровно — оставляем его.

Регулировка соосности зубьев моторной передачи

Надеваем на первичный вал КПП регулировочную шайбу, затем туда же одеваем распорную втулку наружного барабана сцепления. Одеваем на цапфу коленчатого вала пружинную шайбу. Устанавливаем на двигатель наружный барабан и ведущую звездочку моторной передачи, болт на звездочке затягиваем. Прикладываем к звездочкам линейку и смотрим соосность зубьев под моторную передачу.

  1. Если зубья не сойдутся — регулируем ихнее схождение подкладыванием или убиранием регулировочных шайб под корзиной сцепления

В моем случае зубья корзины и ведущей звездочки соосны.

После регулировки соосности зубьев — снимаем с двигателя барабан и звездочку а регулировочные шайбы и распорную втулку оставляем.

Одеваем на вал переключения передач упорную шайбу возвратной пружины кикстартера.

Одеваем вал кикстартера на вал механизма переключения передач и заводим в специальный паз крючок возвратной пружины.

Чтобы не получить травму руки — натягиваем пружину кикстартера только заводной лапкой!

Надеваем заводную лапку на вал, затягиваем болт и в зависимости от личных предпочтений натягиваем пружину. Лично я натягивал пружину на два оборота.  Получалось немного туго, но зато лапка не болталась как сопля и всегда возвращалась на свое место.

Устанавливаем на валы корзину с звездочкой и моторной цепью. Подкладываем под цепь оловянный пруток или палочку и с максимально возможным усилием затягиваем болт на звездочке.

Устанавливаем на вал внутренний барабан сцепления, одеваем на него специальную контрящею шайбу, наворачиваем гайку, фиксируем барабан съемником и с максимально возможным усилием затягиваем гайку (резьба левая, тянем против часовой стрелки).

Отыскиваем в комплекте металлических дисков сцепления самый толстый — это упорный диск, на нем еще есть проточка с внутренней стороны — не ошибетесь. Ставим упорный диск проточкой к двигателю на внутренний барабан корзины сцепления, затем ставим пластиковый диск и чередуя диски друг с другом набираем корзину.

На «Юпитеровских» корзинах пластиковых дисков может быть 7 штук. На «Планетовских» только 6.

Устанавливаем в первичный вал КПП шток сцепления: на «Юпитерах» шток обычный, на «Планетах» с грибком. Одеваем на корзину нажимной диск, вставляем в отверстия нажимного диска стаканы под нажимные пружины, затем в них же вставляем пружины и зажимаем пружины специальными гайками.

Перед установкой гаек — их нужно накернить: лежим гайку набок и набиваем зубилом на фланце риску. Где набивать риску — увидите: там есть заводские. Сильно закручивать гайки не нужно — накрутите их так, чтобы ихние торцы были выше болтов на 5-6 мм, этого будет вполне достаточно.

После окончательной сборки сцепления — проводим его тщательную регулировку.

Регулировка пружин сцепления

Регулировка пружин не сложна, главное. правильно понять. Начнем с установки мотоцикла на центральном шаге. Затем снимите крышку, прежде чем сливать масло. Рычаг сцепления сжат до предела и обязательно зафиксируется. Далее следует скорость, предпочтительно первая. Возьмите колесо и начните вращаться. Мы пытаемся определить, насколько мы прилагаем усилия. Мы смотрим на сцепление во время вращения, определяем, какие пружины затягиваются слабо. Мы маркируем их мелом, а затем затягиваем. Мы снова начинаем вращать колесо, и если вы чувствуете, что колесо стало легче вращаться, это означает, что все сделано правильно. Процесс необходимо повторить и добиться наилучшего результата. После этого мы проверяем результат при перемещении. Если нагрузка начинает обрезаться при увеличении нагрузки. Необходимо затянуть все пружины с помощью гаек. В этом случае все гайки должны иметь одинаковое количество оборотов.

Проверка барабана корзины сцепления

Первым делом проверяем храповый механизм ножного запуска. Именно на него приходится основная нагрузка. Переворачиваем корзину сцепления храповиком к себе, снимаем стопорное кольцо и разбираем храповик.

Осматриваем зубья храповика: они должны быть острыми без сколов и других повреждений. Если зубья будут смятыми или поломанными — заводная лапка 100% будет проскальзывать. Многие мучаются с этой проблемой греша на густое масло или на слабую пружину — на самом деле причина проскальзывания лапки кроется в храповике.

Если зубья на корзине не изношены — храповик целесообразно переклепать: купить новый в магазине или снять с другой корзины и приклепать. Я переклепывал несколько корзин и ходили они без всяких проблем до «победного»…

Пример зубьев храповика в идеале.

Часто и густо, клепки на храповике ослабляются и если вовремя этого не заметить — их срезает. Чтобы этой неприятности с вами не произошло — пошевелите пальцами храповик. Если он будет шататься — высверливайте старые клепки и клепайте по-новой. Протяжка старых клепок как правило ничего не дает.

Если делаете сцепление «для себя» и надолго — обязательно проверьте в каком состоянии находятся зубья под моторную цепь.

Если зубья уже стали заворачиваться в обратную, то такую корзину следует сразу выкинуть на помойку. Толку с нее уже не будет: повысится шум работы, будет 100% жрать моторную цепь и не ровен час, когда в один «прекрасный» день зубья оближет и будите вы потом долго и нудно толкать свой драндулет…

Пример изношенных зубьев.

Нередки случаи, когда корпус корзины лопается. К сожалению корпус изготовлен их чугуна и заварить его будет проблематично. Если найдете трещины на корпусе — попробуйте найти сварщика, который занимается сваркой цветных металлов так называемого «аргонщика» они обычно берутся за сварку чугуна.

Пример трещин корпуса корзины. По большому счету, эту корзину можно еще спасти: снять фаски на трещинах, заварить и проточить швы на токарном станке. Но зубья под моторную цепь у нее были изношены и я ее выкинул.

Конструкция мотоцикла

Но конструктивно мотоциклы этих модификаций между собой не отличались. Все составные части мотоцикла закреплялись на трубчатой раме. Чтобы обеспечить подвеску заднего колеса, в задней части рамы имелся подрамник, прикрепленный к раме не жестким болтовым соединением. На переднюю часть рамы устанавливался силовой агрегат с коробкой передач и рулевая колонка, оснащенная телескопической вилкой. Над двигателем размещался топливный бак, а перед ним – руль и приборная доска и фара.

За баком вся верхняя часть мотоцикла отводилась под сиденье, с закрепленным на нее задним крылом со стоп-сигналом. Ниже сиденья имелось два бардачка. Левый отводился под аккумуляторную батарею, а правый предназначен был для инструментов.

На имеющийся подрамник устанавливалось заднее колесо. Чтобы обеспечить его подвеску, подрамник, кроме болтового не жесткого крепления, соединялся с рамой посредством подпружиненных масляных амортизаторов. Пружины имели трехпозиционную регулировку, что обеспечивало изменение жесткости задней подвески. Привод заднего колеса выполнялся посредством цепной передачи.

Выхлопные трубы, отходящие от двигателя, тянулись вдоль всего мотоцикла. Чтобы уберечь водителя и пассажира от возможных ожогов, трубы крепились под подножками.

Мотоцикл оснащался двухкулачковыми барабанными тормозами с механическим приводом на обоих колесах. Впоследствии некоторые версии оснащались передними дисковыми тормозами с гидроприводом.

ИЖ Планета-5

Данная модель выпускалась с 1987 года и благодаря своим качеству и надежности многими любима и сегодня. Байк стойкий и неприхотливый к погоде, завести его не будет проблемой даже в -30, а ездить можно по любым дорогам.

Характеристики двигателя и о ремонте в целом

Планета-5 имеет одноцилиндровый двигатель объемом 346 куб. см, который работает в 2 такта. Его мощность – двадцать две лошадиные силы, что является весьма хорошим показателем, особенно учитывая небольшой объем. Этого вполне хватает для скорости 120 км/ч, однако многие размышляют о том, как сделать двигатель мощнее. К счастью, его конструкция весьма проста, и с разборкой при желании сможет справиться и не очень опытный мотолюбитель. Если есть желание выделиться, двигатель легко можно доработать, проведя несколько манипуляций. Форсирование может быть самым разным: от довольно сложных изменений до элементарной замены глушителя, благодаря которой вибрация станет слабее, а звук в целом эстетичнее. На мотоцикле установлены стандартное электрооборудование, многодисковое сцепление, четырехступеневая коробка передач, воздушная охладительная система, один глушитель. Заправляется Планета-5 смесью бензина и масла. Несомненным плюсом является то, что для починки коробки передач нет нужды снимать двигатель. Ремонт мотоцикла ИЖ Планета-5 заключается главным образом в операциях с двигателем. Однако прежде чем браться его разбирать, особенно не для обычной починки, а чтобы улучшить, нужно вникнуть в ТО любимца, чтобы избежать неприятностей в дальнейшем. Ремонт двигателя рекомендуется производить согласно указаниям в заводской книге техобслуживания. Но случается, что она утеряна либо даже не была получена – тогда нужно следовать приведенному ниже алгоритму действий.

Переборка двигателя

Данный процесс проходит так:

приведите в порядок место ремонта, а также тщательно вымойте сам мотор: если грязь попадет внутрь, она может спровоцировать новую поломку;
снимите трубку выпуска (лучше сделать это не полностью, лишь со стороны мотора, зафиксировав с помощью устойчивой детали);
снимите крышку цилиндров, открутив ее 4 болта, а затем цилиндры

Нужно действовать аккуратно, чтобы не испортить прокладку, поскольку из-за этого возникнут проблемы с давлением и компрессией;
отсоедините трубку цепного чехла;
выбейте – осторожно, чтобы не погнуть – передний палец, который закрепляет двигатель;
сзади отверните болты с гайками, чтобы открепить двигатель, после снимите его и установите в устойчивом месте;
открутите все 7 болтов на поддоне, затем снимите его;
уберите пластину маховика с прокладкой, потом закрепите двигатель – либо на верстаке, либо на массивном столе;
ослабьте болт, который крепит выносящий маховик (для этого нужны длинная крепкая монтировка, а также торцевой ключ), резьба шляпки весьма мягкая, не переусердствуйте, чтобы не сорвать;
разделите поддон (не надо убирать половинки далеко, они будут еще нужны);
снимите маховик со шпоном;
запомните положение шайб регулировки и поочередно выньте валы – передний, задний, а после коптирный;
займитесь крышками кривошипа: снимите их и кольца, осторожно вывернув шпильки;
из половинок поддона достаньте коленчатые валы;
демонтируйте подшипники картера;
обойму, винты коленвала открутите;
уберите установочные кольца, после чего выбейте сальники.. Собирается ДВС в прямо противоположном порядке

Следует не забывать, что закручивать болты нужно с усилиями

Собирается ДВС в прямо противоположном порядке. Следует не забывать, что закручивать болты нужно с усилиями.

Регулировка сцепления мотоцикла Восход

Двигатель разбирался полностью для проведения капитального ремонта. Во время, которого были заменены изношенные детали муфты. В нашем случае ведомые и ведущие диски.

Были заменены вытянутые или повреждены пружины, сжимающие диски. Заменен барабан муфты. Сорвана резьба на болту либо гайке предназначение данных деталей регулировка.

Если был заменен или ремонтировался редуктор спидометра с механизмом выжима сцепления.

На фото: 1 – регулировочный винт; 2 – гайка фиксирующая.

В противоположном случае выжимаем рычаг, хотим выключить сцепление и остановиться, но этого не происходит. Мотоцикл не слушается и продолжает движение. Муфта ведет

Инструмент для регулировки минимален нужно всего

Одна простая отвертка и специальный трубчатый торцовый ключ на 10 мм.

Одно важное условие отвертка должна свободно входить внутрь ключа и быть немного длиннее

Регулировка сцепления

Регулировочные детали сцепления ни на одном советском мотоцикле не располагаются, так как на Восходе. В центре левой крышки картера выкручиваем специальную пробку. Внутри видим регулировочный винт 1 с контрящей гайкой 2. На гайку вставляем ключ и ослабляем.

Важное условие удерживаем гайку ключом, только потом внутрь ключа вставляем отвертку на болт и начинаем вращение. Если это условие не соблюдать отрегулировать правильно не возможно

Обратите внимание

Потому что если не удерживать гайку или болт, а вращать что-то одно они все равно вращаются вместе, что приводит к разрегулировке.

Закручиваем регулировочный винт внутрь пока не почувствуем упор в грибок. Затем отверткой откручиваем винт на четверть или пол оборота назад. Чтобы винт не касался грибка, и удерживаем винт отверткой в этом положении. И только потом стопорим винт, затягиваем крепко гайку для фиксации.

Все основная работа закончена, остается установить рекомендуемый свободный зазор 5 – 10 мм на рычаге управления. Делается с помощью специального болта на самом рычаге.

Долгожданный волнительный момент. Заводим мотоцикл, прогреваем и проверяем свою работу. Плавно трогаемся с места. Резко увеличиваем обороты двигателя. Даем нагрузку двигателю. Переключаем скорости. Тормозим и останавливаемся. Если что-то не нравиться можно регулировку повторить и добиться оптимального зазора.

Сходу с первого раза все сделать идеально не возможно, если только повезет.

Назначение сцепления ИЖ Планета и ИЖ Юпитер

Сцепление — название говорит о работе, которую оно выполняет. В нашем случае сцепляет коленчатый вал с коробкой передачи двигателя ИЖ Планета и ИЖ Юпитер. Соединение должно происходить плавно без рывков, это нужно для начала движения и плавного переключения скоростей. В случае возникновения больших нагрузок предохраняет детали двигателя от поломок.

Муфты находится в левой половине картера, под левой крышкой двигателя.

Чтобы добраться до сцепления, нужно слить масло и удалить крышку с прокладкой, предварительно снять рычаги и открутить крепежные болты.

Корзина находится постоянно в рабочем состоянии, диски крепко сжаты пружинами.

Моторная передача состоит из двух звездочек. Малая ведущая находится на коленчатом вале. Большая звезда, ведомая на барабане. Соединение выполнено моторной цепью.

Передаточное число моторной передачи равно 2,17 для всех одноцилиндровых моделей ИЖ. Для ИЖ Юпитер передаточное число равно 2,57.

При сборке моторной передачи контролируется плоскостное расположение звезд. Допускаться не более 0,4 миллиметра.

Выключение происходит при помощи специального приспособления. Механизм выключения установлен в правой крышке двигателя. С помощью этого механизма производится и регулировка.
