Маслонасос и маслопровод скутера — теория, разновидность, принцип работы

Замена масла в двигателе

В 2-тактной технике масло не меняется, а регулярно заливается в отдельный бак и подается маслонасосом в карбюратор, где перемешивается с воздушно-бензиновой смесью и поступает в двигатель.

Смесь смазывает вращающиеся и трущиеся детали двигателя, сгорает и выходит с отработанными газами в выхлопную трубу.

Масляные бачки на скутерах имеют разные объемы – от 0,6 л до 1,3 л.

Если ездить на мото каждый день, то для 2-тактного двигателя на летний сезон будет достаточно пяти литров масла.

О снижении масла до резервного уровня сигнализирует лампа Oil на приборной панели.

Если лампа загорелась, то значит, что в бачке осталось мало масла.

Придется его капиталить. А это, сами понимаете, время и дорогостоящий ремонт.

На 4-тактных 50-кубовых мото масло меняется через 2 – 3 тыс. км. За этот пробег в масле накапливаются вещества сгорания топлива и, в результате, оно становится грязным, густым, что изменяет его структуру и свойства.

Если вы ездите вдвоем, перевозите груз, то есть когда двигатель часто работает с большими нагрузками, то масло меняйте чаще, через 1 – 1,5 тыс. км.

Приступаем к делу.

Заведите скутер на 5 – 10 мин. пока повышенные обороты не упадут.

Поставьте мото на подножку и заглушите мотор.

Ослабьте болт сливного отверстия.

Подставьте литровую банку для слива отработки и выкрутите болт полностью.

Затем выкрутите масляный щуп.

За 5 минут отработка вся вытечет из двигателя.

На хонда дио 56 под крышкой масляного сливного отверстия находится фильтр-сетка. Его хорошо вытрите сухой тряпкой и продуйте или промойте в бензине.

На хонда дио 68 масляный фильтр-сетка находится возле вариатора. Сетку также нужно достать и промыть.

Затем соберите всё в обратном порядке.

Залейте масло в двигатель через щуп. Его количество зависит от модели мото и указано на масленом щупе.

Уровень должен быть до верхней риски щупа.

Как видите, процедура не сложная, но требует внимательности и займет 20 – 30 минут. Первый раз всегда сложно начинать, а дальше это будет для вас обычным делом.

Виды масляных насосов, их устройство и принцип работы

Задача у насоса простая: качай себе моторное масло по кругу. А вот вариантов конструкции есть несколько, поскольку во всём мире инженеры продолжают совершенствовать каждый, даже самый мелкий, узел автомобиля.

По конструкции насосы бывают роторные, шестеренные (с наружным и внутренним зацеплением шестерен) и шиберные (пластинчатые).

  1. Самый простой шестеренный маслонасос представляет собой две шестерни с удлиненными зубьями, установленные в рабочей камере так, чтобы входить в зацепление. Одна из шестерен соединена с валом насоса, то есть является ведущей, вторая ведомая, вращается только благодаря зацеплению с первой. Моторное масло подхватывается шестернями во время вращения и переносится на противоположную сторону, в масляные каналы. Это схема насоса с наружным шестеренным зацеплением.

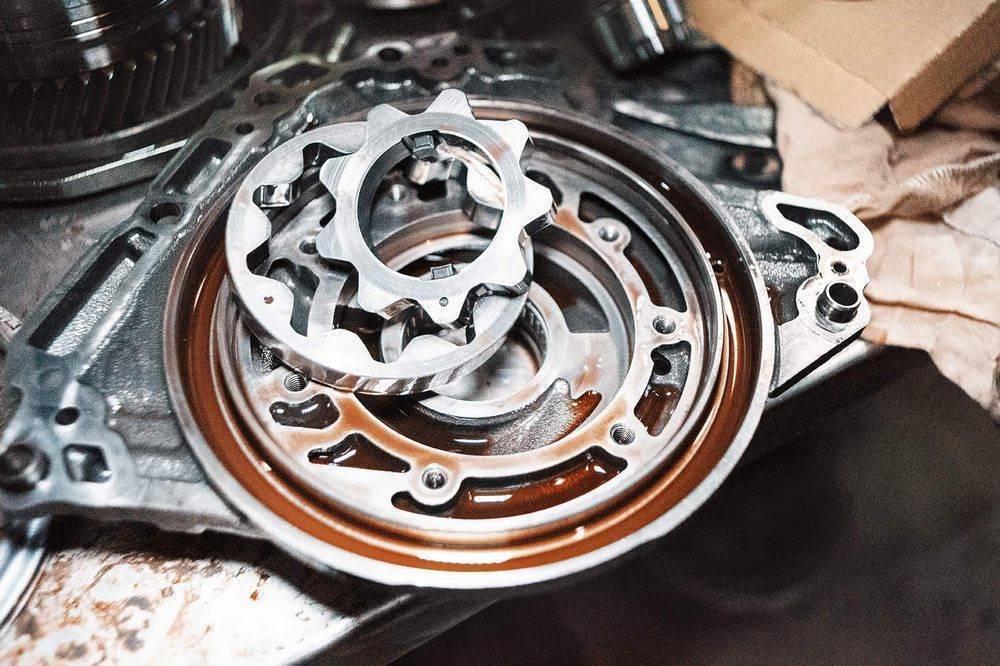

шестеренного насоса с внутренним зацеплением


Роторный


Шиберный насос представляет собой рабочую камеру, в которую вставлен ротор цилиндрической формы с прорезями. В прорези вставлены плоские пластины-шиберы, способные свободно двигаться в этих прорезях. Когда ротор вращается, пространство между ним стенками рабочей камеры делится на сектора. Эти сектора захватывают порции жидкости и переносят ее в нагнетательный канал. Конструкция шиберного насоса позволяет регулировать его производительность, смещая статор и таким образом меняя объем рабочей камеры.

По адаптивности различают регулируемые и нерегулируемые типы насосов.

  1. У первых есть возможность менять производительность в зависимости от того, какая у двигателя на данный момент есть потребность в смазке. Регулируемые насосы гарантируют, что в любое время мотор будет получать столько масла, сколько ему надо.


Производительность нерегулируемых насосов зависит исключительно от скорости вращения коленвала. Для большинства автомобилей этого вполне достаточно, если не тюнинговать их для гонок. Чтобы при наборе мощности двигателя не создать слишком высокого давления в системе смазки, у нерегулируемых насосов предусмотрен редукционный клапан. Он открывается, когда давление доходит до критической точки, и часть масла уходит обратно в картер, то есть служит для стабилизации давления в системе смазки.

Типы привода насоса бывают электрические и механические.

  1. Электрические маслонасосы встречаются довольно редко как конструктивное решение. Используются они в турбированных двигателях, рассчитанных на высокие (спортивные) нагрузки. Электропривод нужен для того, чтобы насос продолжал работать после того, как двигатель остановится, охлаждая раскаленную турбину.
  2. Механические масляные насосы с приводом от коленвала двигателя используются в большинстве автомобилей. Привод может быть ременным или зубчатым, это зависит от конструкторского решения. Скорость работы насоса (и его продуктивность в единицу времени) зависят от нагрузки на двигатель. В этом есть своя логика: чем быстрей работает мотор, тем больше ему нужно охлаждение, очистка и смазка.

Где стоит масляный насос? Если говорить о системе смазки с “мокрым” картером, то есть обычной, то в ней насос стоит внизу, подавая масло в систему из картера, снизу вверх. Если это нерегулируемый тип насоса, то при создании избыточного давления лишнее масло будет сливаться через редукционный клапан обратно в картер. На обычный двигатель достаточно одного насоса.

Система смазки с сухим картером, когда для масла предусмотрен отдельный резервуар, устанавливается на мощные спортивные автомобили, а значит, рассчитывается на высокую нагрузку. На такой двигатель могут ставиться два и даже три масляных насоса, поскольку на максимальной скорости такой двигатель требует и охлаждения, и смазки.

Причины неисправности масляного насоса

Причину по которой маслонасос вышел из строя может определить диагностика. Есть как минимум 8 основных неисправностей масляного насоса. К ним относится:

  • Забитая сеточка маслоприемника. Она находится на входе в насос, и в ее функции входит грубое фильтрование моторного масла. Как и масляный фильтр системы, она постепенно забивается мелким мусором и шлаком (часто такой шлак образовывается в следствии промывки двигателя различными средствами).
  • Неисправность редукционного клапана масляного насоса. Обычно выходит из строя входящие в его конструкцию поршень и пружина.
  • Износ внутренней поверхности корпуса насоса, так называемого «зеркала». Возникает по естественным причинам в процессе эксплуатации мотора.
  • Износ рабочих поверхностей (лопастей, шлицов, осей) шестерен масляного насоса. Случается как со временем долгой эксплуатации, таки из-за редких замен (очень густого) масла.
  • Использование грязного или неподходящего моторного масла. Наличие мусора в масле может быть по разным причинам — неаккуратная установка насоса или фильтра, использование некачественной смазывающей жидкости.
  • Небрежная сборка насоса. В частности, допущено попадание различного мусора в масло или насос был неправильно собран.
  • Падение уровня масла в картере двигателя. В таких условиях насос работает с избыточной производительностью, из-за чего перегревается и может преждевременно выйти из строя.
  • Грязный масляный фильтр. Когда фильтр очень забит насосу приходится прилагать значительные усилия для прокачки масла. Это приводит к его износу и частичному или полному выходу из строя.

Вне зависимости от причины, вызвавшей частичный выход из строя масляного насоса, необходимо выполнить его детальную проверку и при необходимости сделать ремонт или полную замену.

Возможные неисправности и их признаки

Ресурс узла достаточно велик и составляет порядка 100 000 километров пробега. Как же сделать так, чтобы маслонасос не вышел из строя преждевременно? Условием того, что он прослужит отведенное время, является регулярная замена и доливка масла, периодическая чистка. При этом использовать следует только качественные масляные смеси.

Тем не менее, устройство может выйти из строя. «Симптомами» поломки могут служить следующие.

  • Снижение или повышение рабочего давления масла. О нем сигнализирует соответствующая лампочка на приборной панели транспортного средства.
  • Увеличенный расход масла.

В роли причин подобных проявлений могут выступать следующие неисправности.

  • Забитие сетки маслоприемника. Попадание туда грязи препятствует нормальному прохождению жидкости, в результате чего не удается обеспечить необходимый напор. Проблема решается чисткой.
  • Поломка клапана. Если из строя вышел редукционный клапан, при существенном повышении давления не происходит сброс. Устраняют неисправность путем замены вышедшей из строя детали.
  • Механический износ. Ему подвержены как внутренняя поверхность корпуса, так и подвижные элементы (шестерни, ротор, статор). При незначительном износе можно заменить пришедшую в негодность деталь. При существенном единственный путь решения проблемы – это полная замена прибора на новый.
  • Некачественное масло. Некоторые марки смазочных материалов не обладают достаточной текучестью. В результате могут возникнуть проблемы. Решение – слить старую и закачать новую смазку.
  • Утечка в картере. Из-за механического повреждения картера смазка может подтекать. В таком случае давление падает, а маслонасос начинает работать более интенсивно. Решают проблему путем устранения причины утечки.

Усложнение конструкции

На примере дизельного двигателя объемом 2,5 л от VW можно увидеть, насколько сложнее стала схема работы смазочной системы современного двигателя. Давайте рассмотрим предназначение каждого из элементов.

  • Двухступенчатый масляный насос шестеренчатого типа с внутренним зацеплением. Устанавливается в поддоне картера.
  • Клапан регулировки давления масла. С помощью электромагнитного клапана ECU (Engine Control Module) направляет масло в разные каналы, переключая тем самым режимы работы масляного насоса. При регулировании производительности учитывается нагрузка на двигатель, температура охлаждающей жидкости, обороты коленчатого вала и сигналы с АКПП. При подаче управляющего сигнала клапан открывается, пропуская масло в каналы первой ступени (давление в системе порядка 1,8 атмосфер). При отсутствии управляющей «массы» возвратная пружина возвращает клапан в исходное положение, изменяет направление протекания масла, поднимая давление в системе до 3,3-4 Атм.

Изменение производительности позволяет снизить механические потери, затрачиваемые на смазывание и охлаждение трущихся пар двигателя. Такое решение повышает общий КПД двигатели, уменьшая количество вредных выбросов.

  • Обратные клапаны в возвратных трубопроводах. Пропускают смазку только в одном направлении и предотвращают полный слив масла из каналов после остановки двигателя. Заполненные каналы позволяют избежать масляного голодания в первые секунды после запуска мотора.
  • Предохранительный клапан. Открывается при холодном запуске, когда в системе развивается чрезмерное давление.
  • Клапан малого контура циркуляции. Срабатывает при засорении фильтрующего элемента, открывая путь маслу в обход фильтра.
  • Масляный охладитель. Через корпус теплообменника циркулирует масло и охлаждающая жидкость.
  • Охладитель способствует поддержанию теплового баланса двигателя и препятствует перегреву масла.
  • Клапан масляной форсунки. Открывается при достижении в системе расчетного давления, открывая магистраль к форсункам.
  • Масляная форсунка. Разбрызгивает масло на днище поршня, отводя от него тепло.
  • Редукционный клапан. Срабатывает при достижении в системе чрезмерного давления, защищает ГБЦ от лишнего масла.

Масляный насос бензопилы – назначение

Идея использования автоматического масляного насоса для смазки деталей не нова, использование повышенного давления масла для проникновения в труднодоступные полости известна давно. Масляный насос с успехом применяется в двигателях внутреннего сгорания, при обработке деталей с использованием масляной эмульсии, поэтому идея смазки рабочего органа бензопилы при помощи масляного насоса получила широкое распространение и применение.

Пильная цепь, состоящая из соединительных звеньев и звеньев с режущими зубьями при работе нагреваясь, требует преодоления большой силы трения, как в местах соединения звеньев, так и в виде древесины.

Кроме этого, рабочая направляющая шина, по которой движется цепь также должна постоянно находится в смазанном состоянии от места крепления до зубчатой шестерни на конце.

Обеспечить эффективную смазку этих двух элементов и призван масляный насос бензопилы.

Замена масла в редукторе

В самом низу двигателя с левой по ходу движения стороны — ищем сливную и заливную пробку редуктора. Заливная пробка находиться сбоку или сверху, а сливная находится всегда внизу.

Подставляем под сливную пробку емкость, отворачиваем обе пробки.

Ждем минут десять пока с редуктора стечет старое масло.

Берем масло. Я беру литровую канистру так выгодней и хватает примерно на 10 замен. Если вы меняете масло нечасто — купите специальный тюбик фирменного масла для скутерных редукторов. Его там для одной замены более чем достаточно и без лишней головной боли закачайте его с помощью специального носика в заливное отверстие.

Для тех кто предпочитает экономить — остается одно: закачивать масло в редуктор маленькими порциями при помощи обычного шприца. По другому к сожалению масло в редуктор не зальешь так как заливное отверстие слишком маленькое.

Контроль уровня масла в редукторе

Закачиваем в заливное отверстие оно же контрольное — масло ровно до тех пор пока оно не начнет из него вытекать. Как только масло начнет течь — прекращаем заливать, ждемс пару минут пока стекут излишки и заворачиваем пробку.

Источник

Масляный насос, что это? Понятие и назначение масляного насоса

Масляный насос автомобиля это устройство, создающее в системе давление на смазку, благодаря чему она поступает к подвижным элементам двигателя внутреннего сгорания. Давление необходимо, чтобы подавать смазочный материал (масло) к тем элементам двигателя, которые нуждаются в принудительной смазке, например распредвал расположенный в головке блока цилиндров, то есть гораздо выше масляного бака и без давления создаваемого масленым насосом смазка к нему не попадет

Насос масло автомобиля приводится в действие благодаря коленчатому валу или через приводной вал от распредвала

По характеру управления их делят на два вида: регулируемые и нерегулируемые

  • Регулируемый — благодаря возможности регулирования производительности создает стабильное давление в системе
  • Нерегулируемый — постоянное давление смазки поддерживается за счет наличия и действия специального, редукционного клапана

В зависимости от конструкции они также делятся на:

1. Роторного типа — давление создается благодаря лопастям ротора

2. Шестеренного типа — масло получает давление благодаря работе шестеренок.

Они в свою очередь подразделяются на:

  • шестеренные с наружным зацеплением — когда две шестерни находятся рядом,
  • шестеренные с внутренним зацеплением, когда одна шестерня расположена внутри другой.

Разница в расположении шестерёнок не влияет на производительность, но влияет на размеры устройства. Благодаря тому что шестерни находятся друг в друге, требуется гораздо меньше мета для их размещения, а следовательно и шестеренный с внутренним зацеплением получается меньшим по габаритным размерам

Дефектовка и ремонт снятого элемента

Давайте посмотрим, как проверить снятый масляный насос. Проверка заключается в визуальном осмотре, измерениях и сравнении результата измерений с номинальными размерами.

Откручивают крышку маслоприемника вместе с редукционным клапаном. Стоит приложить усилия, чтобы не потерялась упорная шайба пружины

Далее следует обратить внимание, что некоторые болты будут меньше остальных. Такой болт должен затем снова встать на свое место

Штангенциркулем измеряют пружину. В состоянии покоя она должна иметь не менее 38 миллиметров длины. Затем снимают крышку, на которой будут следы от выработки шестеренок. Если задиры глубокие, то износ у маслонасоса большой. Крышку можно отремонтировать – следует выровнять ее плоскость.

Далее извлекают ведущую шестеренку и проверяют визуально состояние ее зубьев. Если на зубьях имеются потертости и задиры, это говорит о большом износе. Следует проверить и ведомую шестеренку. Главное в ней – это отверстие, в котором расположена ось фиксации.

Затем проверяют стенки корпуса устройства и ось ведомой шестеренки. Рытвины, борозды, различные дефекты говорят о том, что в рабочую зону внутри насоса попадал мусор.

Что делать, если горит лампа?

Как мы уже сказали ранее, о низком давлении сообщит специальная лампа-индикатор. Каковы наши действия, если мы попали в такую ситуацию? В первую очередь, нужно заглушить мотор. Далее следует открыть капот и проверить уровень масла. Бывает и такое, что лампа загорается из-за малого его уровня. Если щуп в норме, нужно искать проблемы глубже. Но делать это нужно уже в условиях гаража или сервиса. До места ремонта лучше добираться на эвакуаторе.


Когда горящая лампа является нормой? Таковой она является только после холодного пуска. В первые секунды насос еще не может выработать нужное давление. Но если мотор работает уже 30-50 секунд, это явно свидетельствует о проблеме.

Полезные советы

Вполне очевидно, что даже такое надежное решение, как масляный насос, имеет ограниченный срок служб. Само собой, чтобы увеличить ресурс, необходимо учитывать рассмотренные выше причины поломок маслонасоса. Понимание причин позволяет избежать подобных неприятностей.

Первое, всегда нужно менять масло и масляный фильтр регулярно, а также следить за уровнем моторного масла и его состоянием. Если видно, что масло сильно почернело, изменилась его вязкость, а также возникают проблемы с давлением масла на разных режимах работы ДВС, следует проверить смазку, а также работоспособность маслонасоса двигателя.

При необходимости осмотра и замены масляного насоса следует в обязательном порядке также заменить моторное масло и фильтр масла, а также тщательно почистить картер двигателя, проверить состояние редукционного клапана и маслозаборника. Еще рекомендуется выполнить полную промывку системы смазки перед заливкой свежего масла.

Масляный насос. Теория и практика.

Масляным насосом можно назвать гидравлическим механизмом (машиной), которая, по аналогии с гидронасосом, преобразует механическую энергию движителя (мускульную человека или животных для ручных насосов) в энергию потока масляной жидкости и служит для транспортировки и создания напора масляной фракции и их смесей.

Масляные насосы имеют различную классификацию по своему применению:

Для создания давления в системах смазки различных механизмов;

Для перекачки (транспортировки) маслосодержащих жидкостей из/в емкостей/емкости, а так же для покачивания и откачивания масла от/в емкости и узлы механизмов;

Для бытового применения.

Также масляные насосы классифицируются по характеру их управляемости и делятся на:

Регулируемые, когда контроль за основными параметрами насоса осуществляется через автоматы управления или механические регуляторы основных параметров насоса и движителя;

Неуправляемые, когда работа насоса контролируется, но ее параметры не могут быть изменены внешним воздействием.

Классификация масляных насосов по конструктивным отличиям:

  1. Масляные насосы шестеренчатого типа, которые в свою очередь делятся на 2 вида — шестеренный насос с наружным зацеплением (шестерня около шестерни) и шестеренный насос с внутренним зацеплением (шестерня в шестерне). Это совместная работа ведущей и ведомой шестерен, когда масло в насос поступает через всасывающий канал, захватывается шестернями и нагнетается в систему через нагнетательный патрубок. Их производительность находится в прямой зависимости от частоты вращения вала двигателя (механического воздействия);

1. Ведомая шестерня;

2. Всасывающий канал;

3. Ведущая шестерня;

4. Приводной вал;

5. Нагнетательный канал;

6. Ось ведомой шестерни.

Масляный насос роторного типа, который в свей конструкции корпуса объединяет работу 2-х роторов (внутренний – ведущий и внешний – ведомый). Масло захватывается лопастями обеих роторов и под давлением поступает в систему трубопроводов.

1. Всасывающая полость

3. Внешний ротор

4. Нагнетательная полость

5. Приводной вал

6. Внутренний ротор

Такого типа масляный насос может быть регулированным и нерегулированным. Регулированные роторные масленые насосы работают по принципу: когда увеличивается частота ведущего вала двигателя, то насос потребляет больший объем масла и давление в системе падает, срабатывает пружинный механизм и сдвигает положение статора относительно движения ротора насоса, тем самым увеличивается объем насосной полости, что приводит к увеличению производительности масленого насоса и наоборот.

А — Сторона нагнетания Б — Сторона всасывания

Поршневые масленые насосы –это механизмы, в которых принцип всасывания маслосодержащей жидкости и ее выталкивания происходит за счет возвратно-поступательного движения поршня (поршней) (плунжера) в цилиндре корпуса с, как минимум, 2-мя обратными клапанами .

Пластинчатые (шиберные) масленые насосы, относятся к регулируемым агрегатам, имеющим систему регулировки эксцентриситета (установки вала ротора в объеме масляной полости). Принцип действия насоса основан на изменении объема всасывающей и нагнетающей полостей за счет несоосного вращения ротора в насосной камере.

Крыльчатые масленые насосы, в которых перемещение (транспортировка) маслосодержащей фракции осуществляется за счет лопастей крыльчатки, которые создают разность давления жидкости на входе и выходе из насосной камеры. Крыльчатка совершает возвратно-поступательные движения и две пары клапанов (впускные и выпускные). При движении крыльчатки происходит перемещение перекачиваемой жидкости из всасывающей полости в нагнетательную. Система клапанов препятствует перетоку жидкости в обратном направлении;

Масляные насосы коловратного типа, в которых перемещение маслосодержащего вещества осуществляется 2-мя валами с определенным профилями сечения. По принципу действия коловратный насос – объемный. При вращении ведущего и ведомого роторов на стороне входа создается разрежение, в результате чего жидкость перемещается со стороны входа на сторону выхода. На выходе при зацеплении кулачков происходит выдавливание жидкости в систему. Насос состоит из следующих основных деталей и узлов:

— ведущего и ведомого валов с установленными, на каждом из них, ротором, подшипниками качения и шестерней;

Устройство системы смазки автомобильного двигателя


Система смазки двигателя

Главной задачей системы смазки является обеспечение масляной пленки на соприкасающихся подвижных деталях автомобильного двигателя. Это позволяет снизить потери мощности и износ силового агрегата. Помимо этого, масло, подаваемое системой, используется в , гидронатяжителях и в механизмах регулирования фаз газораспределения. В общем устройстве автомобиля смазочная система интегрирована в конструкцию двигателя и состоит из следующих элементов:

  • Заливная горловина – через нее выполняется заливка или доливка масла.
  • Поддон картера – представляет собой нижнюю часть корпуса двигателя, наполненную маслом. Для правильной работы двигателя количество рабочей жидкости в поддоне должно быть на определенном уровне, что измеряется при помощи различных датчиков и приспособлений (щупа). В поддоне скапливаются не только излишки масла, стекающие из механизмов двигателя, но и загрязнения, образующиеся в процессе работы. Также на поддоне расположено сливное отверстие и пробка в виде болта с шайбой. При замене масла пробку необходимо заменить вместе с шайбой.
  • Маслозаборник – представляет собой конструкцию из патрубка, идущего от поддона к насосу, и фильтра грубой очистки.
  • – всасывает смазку при помощи маслозаборника из поддона и подает ее в систему. Он запускается и отключается одновременно с двигателем. В качестве привода может выступать коленвал, распредвал или вспомогательный приводной вал. Как правило, в автомобилях для перекачки масла применяются два типа насосов: шестеренчатые (более популярные) и роторные.
  • Масляный фильтр. Устанавливается на входе в насос и предназначен для очистки рабочей жидкости от стружки и нагара. Бывают двух типов – разборные (при загрязнении фильтра меняется лишь фильтрующий элемент) и неразборные (меняется весь фильтр).
  • Масляный радиатор. Поскольку рабочая жидкость в системе смазки также осуществляет охлаждение, для снижения ее собственной температуры она проходит через радиатор. Последний, в свою очередь, охлаждается жидкостью системы охлаждения.
  • Магистрали и каналы – по ним движется масло от одного узла к другому.
  • Масляные форсунки. Используются для подачи масла на стенки цилиндров и поршни.
  • Датчики давления, температуры и уровня масла – подают сигналы на электронный блок управления двигателем, передавая данные о состоянии системы смазки и режиме работы двигателя.
  • Клапаны (перепускные и редукционные). Позволяют автоматизировать контроль давления масла и управлять его подачей в систему. Такие клапаны монтируются вблизи ведущих элементов системы (насоса, основных узлов двигателя, фильтра).

В некоторых моделях двигателей датчики и радиатор могут отсутствовать. При этом охлаждение масла происходит непосредственно в поддоне картера.
