Ремонт задних амортизаторов мотоцикла honda cb400 своими руками

Рекомендации для диагностики амортизаторов на вибростенде

Не всегда удаётся проверить амортизатор самостоятельно, однако, есть способ, используя который амортизатор даже не придётся снимать с автомобиля. Для этого следует обратиться в сервисный центр, оснащённый вибростендом.

Суть его работы заключается в том, что прибор имитирует дорожные неровности и позволяет точно определить неисправность того или иного механизма, однако, учитывая то, что данный способ не бесплатный стоит учесть несколько довольно важных аспектов:

  • Узнайте, предусматривает ли компьютер проверку именно вашего автомобиля.
  • Учитывается также и продолжительность жизни автомобиля, десятилетний транспорт имеет уже далеко не самую лучшую жесткость кузова, что соответственно исказит показания вибростенда.
  • Перед началом проверки обязательно нужно проверить развал-схождение и уровень давления воздуха в шинах.

Разборка амортизатора

Начинаем ремонт амортизатора со снятия пружины. Берем самые обычные захваты. Накидываем их на пружину с двух сторон и и зажимаем по очереди, пока пружина не сожмется, и не ослабится шайба, которая ее фиксирует на амортизаторе.

Снимаем пружину

В нашей мастерской амортизаторы распружиниваются на специальном оборудовании

Пружину можем протереть и отложить в сторону, она нам пригодится только при установке на отремонтированный амортизатор.

В нашей мастерской при ремонте амортизатора мы используем пневматические тиски для мягкого захвата

Вы можете воспльзоваться обычными тисками и зажать амортизатор за нижнюю проушину, но не переусердствуйте. Сварка аргоном в наше время не дешевая услуга.

Дальше сверлим пару отверстий в крышке компенсационного бочка и с помощью продетой проволоки или тоненькой отверточки вытаскиваем крышку.

Cверлим пару отверстий в крышке компенсационного бочка и с помощью продетой проволоки или тоненькой отверточки вытаскиваем крышку

Под крышкой стоит штуцер с газонаполненным резервуаром. Перед тем, как выкрутить штуцер не забудьте померять давление газа в бачке, ведь его придется опять накачивать.

В нашей мастерской мы используем насос высокого давления для замера и закачки газа

Вы можете замерить давление в бачке с помощью обычного ножного насоса или монометра для проверки давления в колесах.

Выкручиваем ниппель из штуцера и выпускаем газ.

Если у Вас возникли трудности с изготовлением или ремонтом закачного штуцера, вы всегда можете обратиться в нашу компанию за помощью.

Осаживаем пневматический резервуар внутрь бачка и достаем стопорное кольцо.

Теперь можно вытаскивать резиновую грушу, в которую накачивается газ.

Если вы перед разборкой амортизатора не замерили давление в пневматическом резервуаре или газа в нем не было вообще, не расстраивайтесь. Информация, приведенная ниже, поможет Вам определиться и найти свой тип амортизатора.

Ремонт амортизаторов мотоцикла – частые причины поломок

Использование неисправного мотоцикла может быть небезопасно, и откладывать ремонт амортизаторов не стоит. Ведь на них приходится большая нагрузка при торможении, а в особенности при экстренном! Причины поломки амортизаторов мотоцикла могут быть разные. Например, самыми распространенными из них являются: нерегулярная замена масла, неправильный ремонт, поломка в результате ударов о препятствия, механические повреждения штока (царапины, ржавчина, осколки камней), повреждение пружины амортизатора.

Чтобы приступить к устранению проблем, нужно поставить мотоцикл на какое-либо возвышение, например, на центральную подножку. Если такой у вас нет, можно воспользоваться удерживающим специальным устройством либо любыми подручными предметами, благо это не многотонный автомобиль. Устанавливать мотоцикл необходимо так, чтобы нужное вам колесо было вывешено. В случае необходимости воспользуйтесь противовесом.

Проверка без диагностического стенда

Способов самостоятельной проверки подвести достаточно много и каждый из них имеет определённые особенности. Наибольшую эффективность удаётся добиться в том случае, если применяется сразу несколько способов различных испытаний.

На каждом из возможных вариантов проверки стоит остановиться подробнее:

  1. Визуальный осмотр. Наиболее логичным и доступным способом является банальный визуальный осмотр амортизатора. В том случае, если на элементе присутствуют масляные пятна и подтёки, это говорит о значительной неисправности. Также нелишним будет осмотреть состояние штоков, для этого потребуется вывесить интересующее колесо, в гаражных условиях сделать это возможно при помощи обычного домкрата. В том случае, если на штоке присутствуют следы ржавчины, элемент однозначно неисправен и подлежит замене. Естественно, что у такого довольно простого способа есть существенные недостатки, так например, не всегда неисправность проявляется визуально, иногда амортизатор приходит в негодность от банального износа внутренних элементов. Ещё один недостаток заключается в том, что визуально заметные последствия появляются в процессе длительной эксплуатации неисправных элементов, а значит, всё это время подвеска уже испытывала повышенные нагрузки.
  2. Проверка демпфирующих свойств. Ещё один пример, как самостоятельно проверить работоспособность подвески. Для диагностики потребуется выставить автомобиль на ровной площадке и энергично раскачать одну из сторон, чтобы посмотреть, насколько долго кузов будет качаться, пока не займёт спокойное положение. На легковом автомобиле нормой является один-два качка кузова, если же машина продолжает, то это говорит о явной неисправности амортизатора. Недостатком такого способа является то, что таким образом удаётся выявить только окончательно умерший элемент подвески. При этом нередко в процессе диагностики автомобиль вовсе не получается раскачать, такой симптом говорит о том, что заклинил шток и амортизатор, естественно, подлежит замене.
  3. Определение неисправности в процессе движения. Ещё один достаточно точный способ, по которому удаётся определить корректность работы амортизатора – это внимательно проследить за поведением автомобиля на дороге. Автомобиль с нерабочей подвеской «рыскает» по дороге, плохо слушается руль на больших скоростях и болезненно реагирует на все неровности. На больших ямах можно услышать характерные глухие удары, которые, к слову, иногда могут быть связаны с износившимся сайлентблоком.
  4. Проверка со снятием. Является наиболее точной и эффективной. Снятый задний амортизатор следует жёстко зафиксировать, так чтобы он был расположен вертикально по отношению к земле. После этого требуется проверить жёсткость хода штока. Для этого он вытягивается и вдавливается вниз. В том случае если амортизатор спокойно работает от усилия одной руки, это говорит о его неисправности.

Ремонт задних амортизаторов мотоцикла Honda cb400 своими руками.

1. Вывешиваем заднее колесо мотоцикла и снимаем амортизаторы, открутив 4 болта.

2. Стягиваем пружину амортизатора. Я пытался это сделать с помощью стяжек для жигулевских пружин, которые у меня валялись, но там слишком толстые зацепы для мотоциклетного амортизатора. Поэтому я стягивал тросами. Потом уже подрезал жигулевские зацепы болгаркой и все стало работать

3. Снимаем крышку с газовой камеры и видим ниппель.

Нажимаем на него и спускаем из амортизатора давление.

4. Отверткой и молотком снимаем нижнюю крышку амортизатора.

Давим на поршень изнутри, открывается доступ к стопорному кольцу. Поддеваем его тонкой отверткой и снимаем.

Вытаскиваем шток.

5. Придется нам прогнать резьбу на штоке, т.к. он завальцован, чтобы гайка не откручивалась.

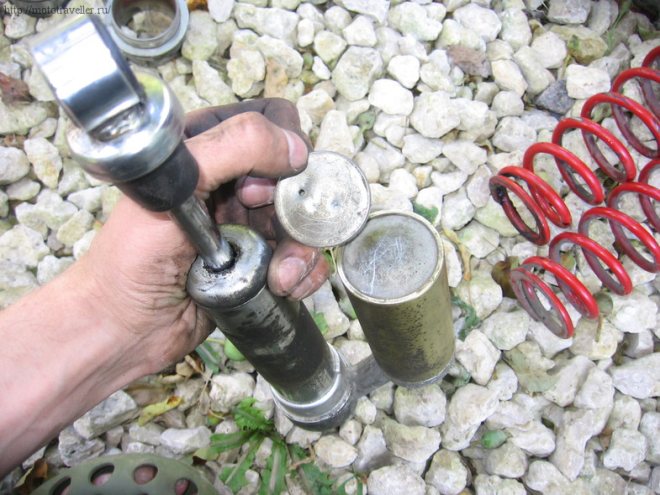

6. Разбираем дальше

Важно потом умудриться собрать именно в той последовательности, что и разобрали. Но если уж что-то пошло не так вот шпаргалка

На газетке я разложил все по порядку в процессе разборки сверху вниз слева направо. Соответственно, собирать надо наоборот, снизу вверх справа налево.

7. Меняем гидромуфту и сальник на новые.

8. Собираем в обратном порядке.
Прежде, чем установить шток на место, амортизатор необходимо заполнить маслом.
После установки штока надо будет дать давление в газовую камеру амортизатора. Это делается с помощью компрессора, причем компрессор должен быть мощный, я стрельнул накачать амортизатор в грузовом шиномонтаже. При наполнении газовой камеры надо быть очень осторожным, поскольку давление подскакивает буквально за долю секунды, это не колесо накачать, там емкость очень маленькая. Я давал 10 атмосфер и потом быстро выдергивал, теряя пару атмосфер при съеме. И получилось не с первого раза

И еще немного:

1. Весь процесс сопровождается веселыми брызгами масла, причем старое еще и вонючее Самый стремный момент — накачка амортизаторов.
2. Один из амортизаторов быстро потек как раз из-за плохого состояния штока. Второй выдержал испытания — на нем каждый день 2 недели катал мой знакомый, когда у него потек амортизатор, и ему надо было поставить временно хоть какой-то, пока пара новых не придут по почте.
3. Ремонт амортизаторов Honda cb400 — удовольствие для настоящих извращенцев Правда достаточно геморройный процесс.

Все.

Составляющие конструкции

Обратите внимание на то, что в конструкцию входит пружина. Она должна быть изготовлена из титана или стали, а также не иметь изменений в толщине витков по всей своей длине

Пружина имеет пять характеристик:

  • Жесткость;
  • Рекомендованный ход штока;
  • Длина;
  • Внутренний и внешний диаметры.

От этих показателей будет зависеть, насколько длинной будет пружина. Чем выше допустимый ход штока, тем большие параметры в длине будет иметь пружина, тем выше уровень ее жесткости ее жёсткость.

Каждый амортизатор имеет 2 параметра – это длина по осям и ход штока. Они написаны на самом амортизаторе в виде комбинации из двух чисел. Первая цифра, так же как и вторая, указана в дюймах, и означает длину амортизатора по осям, а вторая цифра, соответственно, ход штока. Оба эти значения играют немаловажную роль. Дело в том, что рама создается в соответствии с размерами заднего амортизатора. Он должен идеально подходит своему велосипеду, чтобы не нарушить его геометрию. Если вы допустите ошибку и установите больший или меньший амортизатор, то это может привести к заострению угла вилки, каретка становиться выше или ниже, плавность езды уже совершенно не та. А также в самых плачевных случаях такая ошибка приводит к поломке рамы или даже самого амортизатора. Поэтому всегда приобретайте для своего велосипеда тот амортизатор, который является рекомендованным производителем или максимально приближенным к нему.

Вы всегда можете провести тестирование работы вашего амортизатора и понять, правильно ли он настроен. Для этого есть три фактора контроля:

Предварительная нагрузка. Это этап, который покажет сопротивление вилки на ваш вес. Если вы весите больше среднего — 60-70 килограмм, тогда вам необходимо выбирать амортизатор с большим показателем для предварительной нагрузки;
Отдача. На этом этапе вы можете посмотреть на то, как амортизатор приходит в свое нормальное положения, после того как вы встанете с велосипеда;
Сжатие. Это уже более внутренний процесс. В момент сжатия происходит регулировка амортизатором выдачи смазки через небольшие отверстия

Это важно для работы всей подвески. Чем больше вы прикладываете усилий в процессе сжатия, тем сложнее вам будет управлять велосипедом – по-простому рулить

А это уже не так безопасно, как кажется на первый взгляд.

Настройка амортизатора на первом этапе – занятие достаточно сложное, но вполне реальное.

Большинство амортизаторов имеет в своей конструкции стопоровое кольцо. Именно благодаря ему можно измерить уровень проседания. Если такого не наблюдается, во вы можете использовать обычную резинку. Итак, вам необходимо поставить выключатель демпфирования сжатия в открытое положение, снимите кольцо и сядьте на велосипед. Старайтесь не трясти его – амортизатор должен находиться под влиянием постоянного веса. А теперь смотрите на то, как далеко сместилось кольцо. Если оно находится на уровне большем или меньшем чем четвертая часть всей длины, то вам необходимо произвести настройку psi. Для этого установите уровень на показатель 150 фунтов на квадратный дюйм и снова сядьте на велосипед. Вашей целью является достижение 25% проседания.

Ремонтируем амортизаторы скутера и мотоцикла

Чтобы отремонтировать передние стойки амортизатора, необходимо сначала снять их со скутера. Для этого сначала снимите переднее колесо и освободите обе стойки. Открутите гайки, выньте их, а потом уже вытаскивайте сначала одну, а затем и другую стойку. Очистите с них грязь и промойте в бензине.

Снимите резиновый пыльник со стойки. Дальше достаньте стопор из гнезда. Делайте это при помощи шила или очень тонкой отвертки. Зажимайте хромированный шток в тиски. Стойку ставьте удобным образом и пытайтесь тянуть. Вставьте заранее подготовленную ось в отверстие для оси колеса, бейте по ней молотком, по направлению выхода штока наружу. Но будьте осторожны. Ударьте всего пару раз, и конструкция сама сдвинется с места. Все аккуратно выньте, прочистите и осмотрите. Промойте хорошо этот узел в бензине. Снимите втулки со штока и оцените их износ.

После этого снимите со штока пружину успокоения. В стойке осталась главная пружина, ее необходимо достать, и не забудьте при этом в самой глубине резиновый отбойник. Воспользуйтесь длинной отверткой или узкими щипцами. После этого очистите тщательно внутреннюю поверхность стойки.

После разборки и проверки запчастей можете усовершенствовать свои стойки. Для этого поставьте по две пружины клапанов от машины в ряд на амортизацию, а также по одной пружине на успокоение в отдельную стойку. Используйте при этом наждачную развертку в электродрель.

Дальше переходите к изготовлению новых втулок. Эту работу поручите опытному токарю. Отдайте ему шток, старые втулки со стойкой. Учтите, что изготавливать втулки из алюминия нельзя, так как они моментально придут в негодность.

После этого проверьте шток. Не беспокойтесь, если он оказался ржавым. Но если вы, все же, хотите заменить его, тогда закажите новый на заводе.

И заключительная процедура – тщательная смазка. Просверлите в нижней втулке, которая находится в самом низу стойки, небольшие отверстия, площадью около 0.5 кв.см. Тогда масло со дна стойки не будет препятствовать работе пружинного механизма.

После этого соберите стойку в обратном порядке. Не забудьте в первую очередь поставить резиновый отбойник. И обязательно проверьте, поставили ли вы на место стопорное кольцо.

Такое транспортное средство как скутер все больше набирает популярность. В его подвеску входит такая деталь как передние амортизаторы скутера. Они на наших дорогах просто не заменимы. Именно амортизаторы смягчают езду по всем неровностям, ямах и кочках. Если бы их не было, то страдали бы другие детали, которые не рассчитаны на такую нагрузку. Благодаря своей подвеске скутер может ездить не только по ровной дороге, но и по в меру разбитой и выдерживать попадания в ямы. Хотя презначен скутер для ровных дорог и города. Я в свое время попал на скутере Honda Dio в яму глубиной 10 см. Так еще и с пассажиром. Думаю если бы не амортизаторы скутера, то он бы не только сломался, но и меня вместе с пассажиром отправило бы в короткий полет с тяжелым приземлением.

Со временем передние амортизаторы скутера теряют свои свойства и требуют ремонта или замены. Через какое время это произойдет зависит от качества дорог, вашего стиля езды по ним и конечно же от самих амортизаторов для скутера. Когда требуется замена вы почувствуете сами, поскольку каждая яма и неровность будет все более ощутима. Будет характерен стук в передней вилке скутера. Если долго закрывать на это глаза, амортизаторы полностью потеряют свои свойства амортизирование и со временем могут повредиться более дорогие детали. Поэтому, как только придет ощущение что каждая неровность дороги передается вам, то есть вы чувствуете телом дорогу, значит амортизационные свойства пришли в негодность.

Задний амортизатор скутера страдает больше всего. Поэтому часто их замена в скутере более срочная чем передних. Одним из признаков того, что передние амортизаторы скутера пришли в негодность следующее: если скутер покачать на месте то амортизатор передней вилки может заедать, или не становиться в стандартное положение сам. Если он проседает, то вы это почувствуете по тому, что скутер стал немножко ниже. Если поднять руль скутера немного вверх, вы увидите что он поднялся и стал на свое прежнее положение. Но это до первой нагрузки. Такой передний амортизатор нужно срочно менять или ремонтировать.

Восстановление давления газа в стойке

  1. Амортизатор прочно закрепляется в тисках, положение вертикальное. Необходимо тщательно очистить деталь и продуть место захода штока сжатым воздухом. Производится его разборка — снятие защитного колпачка штока.

Для удобства работа проводится в тисках

Для контроля используйте манометр. Способ пригоден для газовых и газомасляных стоек

Процесс можно посмотреть на видео.

Видео о том, как делать подкачку газа в газомасляной стойке

Существуют различные мнения: чем заправлять автомобильный амортизатор. Азотом, углекислотой или просто сжатым воздухом? В условиях гаража вариантов немного. Сжатый воздух не сильно ухудшит характеристики, особенно с учётом того, что это ремонт, а не изготовление стойки на заводе.

Ремонт заднего или переднего амортизатора мотоцикла – общая схема

Колесо разгрузили, теперь необходимо снять крыло и колесо мотоцикла. Для ремонта переднего амортизатора нужно снять переднее колесо, а если вы собираетесь осуществить ремонт заднего амортизатора мотоцикла – заднее. Далее открутите крепежные болты тормозных суппортов. Снимая колесо, запоминайте расположение деталей – втулок, болтов и шайб. Не забудьте осмотреть подшипники, быть может, их тоже пора заменить. Теперь необходимо снять клапаны. Скорее всего, для этого нужно будет снять либо один, либо оба пульта. В верхней части трубы расположены крышки амортизаторов, их вам необходимо ослабить, но ни в коем случае не откручивайте их полностью.

Откручивайте крепежные болты и вытаскивайте амортизаторы. Для разбора узла заранее подготовьте металлическую или пластмассовую коробку для мелких деталей. Демонтаж нужно производить только в вертикальном положении. Масло слейте в заранее подготовленную емкость и обязательно измерьте объем масла в каждом амортизаторе, это вам будет необходимо в сборке. Крепежный болт штока ослабьте с помощью шестигранного ключа. Удалите старый пыльник и аккуратно вытащите стопорное кольцо. Теперь вытаскивайте сальник резким движением, а стержень и пружину сложите в заранее подготовленную емкость.

Необходимо тщательно промыть каждую деталь амортизатора в бензине и вытереть чистой ветошью. Осмотрите детали на наличие повреждений, испорченные стоит заменить. Кольцо при наличии неровностей можно просто отполировать

Чистые детали амортизатора собираем в обратном порядке, важно, чтобы при сборке не применялось чрезмерных усилий, так можно повредить исправные и новые детали. В собранный амортизатор вливаем новое масло, количество которого вы замеряли при разборке

Устанавливаем колесо и крыло на место.

Большинство мотоциклистов рано или поздно сталкиваются с необходимой обслуживания или замены задней подвески

Чаще всего на это обращают внимание, когда амортизатор начинает «пробивать» на неровностях дороги (срабатывать полностью)

Проверить, все ли в порядке с подвеской, можно довольно просто – для этого нужно встать рядом с байком, и хорошо нажать на его сиденье ближе к задней части, после чего быстро отпустить. В норме корпус мота просто поднимется обратно в первоначальное положение. Если же он начинает шататься вверх-вниз, словно на воздушной подушке, значит – где-то что-то работает неправильно.

Ремонт передних амортизаторов скутера.

Опубликовал 04.09.2013 | Автор

Ремонт передних амортизаторов скутера пришлось делать после обнаружения потеков масла на правом амортизаторе. В статье описывается ремонт амортизаторов своими руками в домашних условиях. Так как пробег скутера к моменту ремонта был больше 50000 км, амортизаторы было решено просто заменить новыми. Но ни в магазинах, ни в Интернете замены не было найдено. Поэтому пришлось восстанавливать старые. Работа начинается с демонтажа амортизатора со скутера, после снятия переднего колеса и крыла. Для этого необходимо отпустить верхнюю пробку амортизатора и отвинтить винт зажимного устройства траверсы.

После чего отвинчиваем пробку совсем и вынимаем амортизатор из траверсы. Тщательно очищаем амортизатор от грязи и демонтируем с него кронштейн крепления крыла и троса спидометра.

После этих операций поддеваем тонкой отверткой или ножом резиновый пыльник амортизатора и снимаем его.

Поддеваем тонкой отверткой за один конец стопорное кольцо и аккуратно выводим его вверх.

Демонтированные детали.

Далее подбираем соответствующего размера шестигранник или широкую большую отвертку и отвинчиваем с верхней трубы амортизатора гайку, зажимающую пружину.

Вынимаем пружину и сливаем масло с амортизатора. Зажимаем в тиски длинный шестигранник или отвертку, переворачиваем амортизатор и одеваем шестигранным отверстием внутреннего цилиндра на наш шестигранник или отвертку. Это нужно для того, чтобы зафиксировать цилиндрик от прокручивания при отвинчивании нижнего болта амортизатора.

Отвинчиваем нижний болт и снимаем нижнюю трубу амортизатора, а затем и верхнюю трубу.

После разборки выяснилось, что рабочая кромка сальника амортизатора порезана, фрагменты кромки вырваны. Причиной этому безобразию послужили раковины на зеркале неподвижной трубы амортизатора, образованные коррозией. На фото видны многочисленные кратеры коррозии.

Было принято решение зачистить и залудить, заполнить оловом дефектные места, с последующей шлифовкой и полировкой. Но после множества попыток с применением разных флюсов эффект оказался отрицательным. Не удавалось залудить кратеры повреждений. Можно было заполнить их оловом но, при слабом механическом воздействии олово выпадало. После неудачи с лужением я просто заполнил, предварительно обезжиренные ацетоном раковины, минералополимерной композицией, именуемой в народе как «холодная сварка».

Приготовление и использование «холодной сварки» выполнено строго по инструкции изготовителя. Все крупные и мелкие раковины шпателем были заполнены мягкой «холодной сваркой». А на другой день под струей воде из крана, наждачной бумагой Р1200, сошлифованы все выступающие неровности. Зеркало трубы восстановилось.

Далее все детали тщательно промываются керосином и складываются в порядке сборки. Из нижней трубы съемником или просто большой отверткой извлекается поврежденный сальник. Его посадочное место очищается и смазывается маслом. Затем по диаметру нового сальника подбирается оправка (я использовал головку с набора торцевых ключей). Сальник смазывается маслом и легкими ударами молотка садится на место до упора.

Извлечение старого сальника.

Установка нового сальника.

Затем, в обратном порядке, производим сборку амортизатора.

Перед монтажом нижней трубы амортизатора, тщательно смазать маслом зеркало неподвижной верхней трубы.

Гайку пружины закрутить до упора. После сборки амортизатора заливаем через верхнее отверстие нужное количество амортизаторного масла и завинчиваем верхнюю пробку. (У меня по инструкции необходимо было залить 100см3).

Подобные операции производим и с другим амортизатором. У меня ремонт другого амортизатора ограничился только заменой сальника, зеркало повреждено не было. После ремонта, если необходимо, амортизаторы готовятся к покраске, грунтуются и красятся.

На этом ремонт передних амортизаторов скутера считается законченным. Ставим амортизаторы на скутер, привинчиваем все снятые кронштейны, ставим на место переднее крыло и колесо. После не продолжительного пробега – около 800 км, амортизатор восстановленный «холодной сваркой» работает, сальник масло снимает отлично, зеркало восстановилось полностью. О былых повреждениях можно догадываться только по пятнышкам другого цвета на зеркале амортизатора.

Также на эту тему Вы можете почитать:

Как выкрутить сломанный метчик.

Ремонт заднего тормоза скутера

Ремонт декоративных накладок передних сидений Ford Focus 2

Когда нужен ремонт вилки мотоцикла?

С течением времени вилки приходят в негодность. Зачастую это происходит из-за загрязненной окружающей среды, грязи, пыли на дорогах. Плохое дорожное полотно и жесткий, неаккуратный стиль вождения тоже могут стать причиной поломки. Нередко владельцы мотоциклов обращаются за услугами после чрезвычайных происшествий на дорогах.

Вилка – это элемент, который чаще остальных страдает при ДТП. Современные мотоциклы изготавливаются из сверхлегких металлов. Это позволяет существенно снизить вес изделия. Но, к сожалению, такие нововведения способствуют уменьшению прочности всей конструкции. Именно поэтому вилка является самым уязвимым элементом при авариях.

Небольшие дефекты устраняются специалистами при помощи специального оборудования. Ну, а если поломка достаточно серьезна, тогда перья полностью заменяются. Такие неисправности, как вытягивание металла, его повреждения, сильные деформации, вмятины ремонту не поддаются.

Как самостоятельно проверить вилку на наличие искривлений?

Сделать это очень просто, достаточно лишь провернуть перо в траверсе. Если это сделать легко – тогда все в порядке. В противном случае, пора обратиться за помощью к специалистам. Они посредством диагностических методов и специальных призм с точностью определят наличие повреждений.

Причины неисправности детали

Проблем, возникающих с вилкой, может быть очень много. Обычно им предшествуют следующие ситуации:

  • вытекающее масло;
  • выход из строя сальников;
  • чрезмерные и частые нагрузки;
  • влияние агрессивной внешней среды;
  • использование некачественного масла;
  • плохое качество металла.

Телескопическая вилка мотоцикла

Второй серьезный недостаток телескопической вилки мотоцикла – ее недостаточная жесткость. Рычаг «ось колеса – рулевая колонка» очень длинный, и вилка, конечно, изгибается, отчего увеличивается трение в зоне контакта подвижных и неподвижных труб. А это ухудшает реакцию срабатывания подвесок и увеличивает износ труб. К тому же конструкторам нельзя забывать о рулевой колонке, которая воспринимает все нагрузки: ее тоже приходится непрерывно упрочнять по мере роста скоростей движения. Здесь вступает в действие эффект погони за собственным хвостом. Пытаясь улучшить жесткость вилки мотоцикла, инженеры ста.ли увеличивать диаметр труб – сегодня встречаются трубы диаметром до 45 мм! Но это, естественно, увеличивает массу вилки и требует упрочнять рулевую колонку мотоцикла. В результате головка рамы становится мощнее, а вся рама мотоцикла тяжелее. С чем снова надо бороться. И так без конца.

В попытках усовершенствовать переднюю подвеску родилось множество новых вариантов. Ни один из них пока не победил – что говорит о том, что век «телескопа» еще не кончился. Но познакомиться с некоторыми конструкциями все же следует. Хотя бы потому, что одна из них может оказаться примененной на том мотоцикле, который Вы купите. А если и не окажется, то все равно знать об этом полезно.

Среди новых систем, условно сохраняющих схему телескопической вилки мотоцикла, но имеющих иное конструктивное исполнение, выделяется подвеска «Mono-Arm», предложенная голландской .

Здесь перья вилки заменены одной штампованной неподвижной стойкой, по которой, как по направляющей, скользит кронштейн, к которому консольно крепится колесо. Между кронштейном и направляющей установлены игольчатые подшипники. Для подрессоривания и амортизации используется стандартная амортизаторная стойка, такая же, какие устанавливаются в задней подвеске мотоцикла. Все вроде бы хорошо, но пока никто не решается запустить эту конструкцию в серию.

Итальянцы пошли дальше. Они стали серийно устанавливать на мотоциклы переднюю подвеску, очень напоминающую ту, что применяется на переднем колесе.. самолетов. А чем не образец? Колесо консольно крепится к рычагу, соединенному с центральным амортизатором. А тот в свою очередь соединен с рулевой колонкой. И опять: вроде бы все здорово, а массового развития система не получила. Фирма BMW продвинулась дальше других. Уже с 1993 года на мотоциклах серии «R» она серийно устанавливает новую подвеску, получившую название «Telelever».

На первый взгляд это обычный «телескоп». Но трубы здесь несут только функции направляющего аппарата. Мостики разнесены: верхний через подшипник соединен с тем местом рамы, которое только с натяжкой можно назвать рулевой колонкой мотоцикла, нижний, связанный с подвижными трубами, шарнирно соединен с продольным рычагом, опирающимся на двигатель. Между рамой и этим рычагом размещается одна амортизационная стойка. Система «Telelever» в значительной мере избавлена от недостатков «телескопа». Она обладает очень высокой жесткостью, анти-клевковым эффектом и стабильной характеристикой. Существует множество других вариантов подвесок для мотоциклов. Одни разработаны только теоретически. Другие использовались на гоночных мотоциклах и даже приносили высокие титулы. Третьи внедрены в серии. Прослеживается достаточно четкая тенденция консольного крепления колеса к продольному рычагу – это сулит хорошие показатели управляемости. Но телескопическая вилка мотоцикла все еще доминирует в массовой продукции. И потому очень велика вероятность, что именно ею будет оснащен купленный Вами мотоцикл.

Принципиально телескопическая вилка некоего обезличенного мотоцикла состоит из двух направляющих элементов («перьев»), соединенных между собой вверху двумя мостиками ирулевой колонки, а внизу – осью колеса. В рулевой колонке вилка мотоцикла может поворачиваться на подшипниках. Каждое перо состоит из неподвижной несущей трубы («стакан»), подвижной трубы и пружинно-гидравлического амортизатора. Неподвижная труба на верхнем конце имеет конус, который входит в соответствующее отверстие верхнего мостика. Труба крепится в верхнем мостике пробкой, а в разрезном отверстии нижнего – стяжным болтом.

Подвижная труба в нижней части имеет проушину для крепления оси колеса, приливы для фиксации тормозного диска и крепления крыла.

Гидравлический гаситель колебаний закреплен внутри трубы, на него опирается цилиндрическая пружина.

В каждое перо вилки мотоцикла через отверстия для пробок заливается строго определенное количество жидкости (вилочного масла) для амортизаторов-вилки мотоцикла.
