Самодельный снегоход с двигателем от мотоколяски. самодельный снегоход на гусеницах своими руками: фото. рама под двигатель и трансмиссию

Подбор двигателя

Применяются бензиновые двигатели для мотоблоков или мотоколясок. Обороты двигателя управляются ручкой газа, вынесенной на рукоятку руля. Чтобы сделать самодельный снегоход на гусеничном ходу своими руками, проще всего использовать готовые двигатели малого объёма для мотоблоков с предустановленными:

  • Топливным баком.
  • Системой зажигания.
  • Понижающим редуктором с числом 1:2.
  • Центробежным сцеплением, автоматически срабатывающим при повышении оборотов.

Мощность этих моторов не превышает 10 лошадиных сил, зато они удобны в установке: мастеру не нужно отдельно собирать систему зажигания, подводить топливные патрубки, настраивать сцепление и т. д. На рынке представлены разные варианты:

МаркаМодельМощность, л. с.Объём, см3Масса, кгПримерная цена, тыс. руб.
KiporKG160S4,116315,520−25
SadkoGE- 200 R6,519615,715−20
Lifan168 FD-R5,519618,015−20
ZongshenZS168FB46,519616,010−15
NomadNT200R6,519620,110−15
BraitBR-177F-2R9,027030,010−15
HondaGX — 2709,027025,045−50

Если нет возможности приобрести готовый двигатель от мотоблока, то можно воспользоваться двигателем от мотоколяски. Такие движки мощней на 10−15 лошадиных сил, но требуют самостоятельной сборки. Система включает:

  • Двигатель.
  • Сцепление.
  • Редуктор.

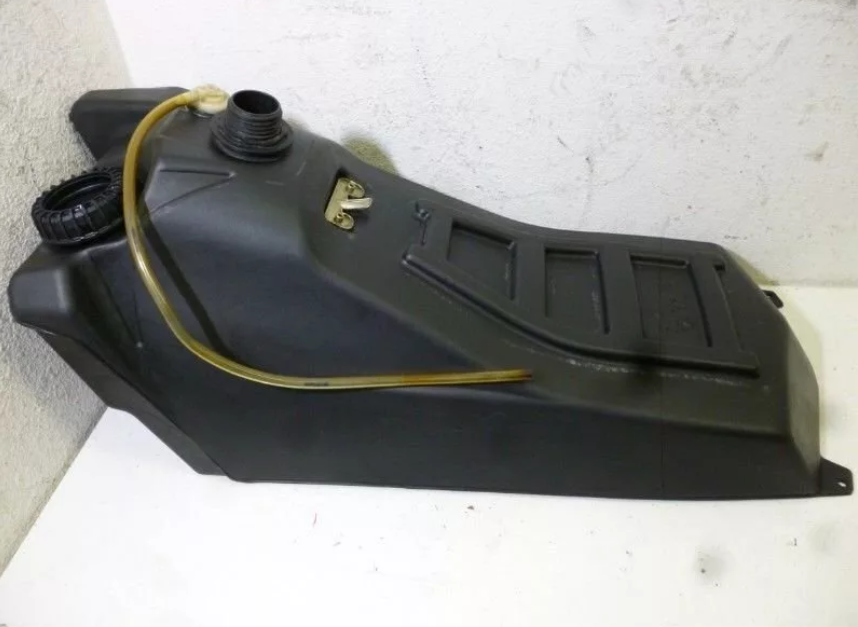

  • Бензобак (объёмом 5−10 литров).
  • Глушитель.
  • Генератор.
  • Коммутатор и катушку электронного зажигания.

Особенности конструкции

Снегоход является высокоэффективным средством передвижения, которое позволяет перемещаться в зимний период времени по неглубокому снегу и сугробам. Основными элементами конструкции транспорта являются:

  • двигатель;
  • гусеницы;
  • лыжи;
  • трансмиссия.

Среди преимуществ данной техники можно выделить возможность перемещаться по достаточно глубокому снегу на высокой скорости. Ни один другой вид транспорта не сможет сравниться с эффективностью даже самодельного снегохода. Готовые конструкции подразделяются на спортивные, рабочие и горные. Перед тем как переходить к созданию изделия, необходимо определиться с необходимыми параметрами.

ДвухгусеничныйОдногусеничный

Система привода

На выходной вал двигателя устанавливается ведущая звёздочка небольшого диаметра. С него крутящий момент через цепь передаётся на ведомый вал, располагаемый под сидением двигателя. На ведомом валу находятся:

  • Ведомая звёздочка большого диаметра.
  • Зубчатые колёса, приводящие в движение гусеницы.
  • Направляющие для гусениц.

Ведомый вал крепится на раме с помощью подшипников. Зубчатые колёса толкают траки, приводя гусеницы в движение. Цепь и звёздочки снимаются с одного устройства. На роль донора подходят старые мотоциклы, снегоходы («Буран»). Зубчатые колёса для траков снимаются только с другой гусеничной техники.

Направляющие ролики вращаются вместе с валом, крепятся рядом с зубчатыми колёсами и служат для натяжения ленты. Выполняются из дерева или пластмассы, на торцах имеют слой мягкой резины. Резина предотвращает повреждения гусеницы. Такие ролики легко изготовить самостоятельно, закрепив окантовку мебельным степлером.

Постройка рамы

Прежде чем приступить к строительству снегохода, вначале потребуется выбрать материал. Проще всего самодельную раму сделать из деревянных брусков. Получится очень лёгкая и довольно прочная конструкция, которая считается самой дешёвой и наиболее простой в изготовлении. Для этого понадобятся:

  1. Деревянные бруски.
  2. Листовое железо.
  3. Ножницы по металлу.
  4. Дрель и свёрла.
  5. Ручная пила.
  6. Болты и гайки.

Преимущества строительства такой конструкции бесспорны. В случае поломки деревянную модель будет нетрудно отремонтировать вдали от населённого пункта. В лесу легко найти подручный материал, который можно применить для ремонта. Но главным достоинством считается то, что этот снегоход редко проваливается под лёд и не тонет в воде.

Деревянная конструкция

Известно, что бруски и доски из древесины не обладают особой прочностью в местах их

соединения. Поэтому перед началом строительства необходимо сделать дополнительные уголки из металла. Для этого берут листовое железо и вырезают ножницами квадратные пластины по ширине брусков. В них рулеткой размечают места под болты, а затем дрелью сверлят четыре отверстия. После этого пластины сгибают пополам строго под 90 градусов. Это будут отличные приспособления для прочного скрепления деревянных брусков в углах самодельной рамы.

Обычно приступают к строительству после того, как сделают чертёж с точными размерами. И уже по ним ножовкой отрезают четыре бруска, а в углах дрелью сверлят отверстия для болтов. Затем их кладут на ровную поверхность пола в виде правильного прямоугольника. К местам соединения прикладывают металлические уголки, вставляют болты и накрепко затягивают гайками.

Для крепления двигателя и гусеницы на раму устанавливают дополнительно ещё две перекладины из брусков с отверстиями под болты на концах. Но перед этим вначале изготавливают уголки для крепления. Их вырезают из листов железа треугольной формы и сверлят отверстия в углах

Когда они будут готовы, внутрь рамы вставляют перекладины и наверх кладут треугольники. В них точно по размерам дрелью сверлят отверстия сквозь бруски. Затем туда вставляют длинные болты и плотно стягивают гайками. На этом прочная деревянная рама будет готова, которая долгое время прослужит на самодельном устройстве.

Гораздо труднее заниматься строительством самоделок из металла. Здесь нужны специальные инструменты и приспособления, которые могут быть не у каждого. Потребуются значительные затраты, чтобы их приобрести или взять в аренду. Однако эта постройка будет намного прочней и долговечней конструкции из дерева

. Здесь потребуются:

Кроме того, для постройки металлической рамы понадобятся более прочные материалы. Их обязательно придётся покупать в магазине, так как сегодня они больше нигде не встречаются. Да и строить новый самодельный снегоход из старых деталей не слишком хочется из-за плохой надёжности. Поэтому здесь будут использоваться только хорошие материалы:

  1. Металлические трубы.
  2. Железный уголок.
  3. Листовая сталь.
  4. Швеллер.

Как правило, прежде чем начинать строительство рамы нужно сделать простой чертёж. По его параметрам болгаркой нарезать трубы и с помощью сварочного аппарата соединить их в прямоугольник. Внутри рамы вставить ещё пару перегородок из уголка для установки двигателя и гусеницы. Если сделать их из швеллера, то конструкция получится гораздо прочнее и надёжнее в работе.

После этого от металлической трубы потребуется просто отрезать две небольшие втулки.

Расчёт и сборка гусеницы

Гусеница представляет собой ленту, на внешней поверхности которой закреплены траки. Траки — это жёсткие грунтозацепы, установленные по всей длине гусениц. Варианты исполнения гусениц:

  • Из транспортной ленты толщиной 3 мм.
  • Из автомобильной покрышки.
  • Из клиновых ремней.
  • Готовые гусеницы заводского изготовления.

Конвейерную ленту необходимо закольцовывать. Её прочности достаточно только для лёгких снегоходов с двигателями не мощней 10 л. с. Автомобильные покрышки прочней ленты, они подойдут для мощных моторов. Цельные покрышки не нужно закольцовывать, поэтому вероятность разрыва минимальна. Покрышку нужной длины подобрать сложней, чем ленту.

Готовые гусеницы снимаются с другой аналогичной техники (снегоходы «Буран», «Шерхан»). На них с завода устанавливаются грунтозацепы. Изделия не годятся для использования с маломощными моторами от мотоблоков. Самодельные снегоходы из «бурановских» гусениц должны иметь зубчатые колёса от одного и того же «донора».

Размер гусеницы подбирается по требуемым ездовым характеристикам: чем больше ширина, тем ниже управляемость, но выше проходимость. Минимальная площадь пятна контакта от снегохода (лыж и гусениц) должна быть такой, чтобы давление от снаряжённого транспорта не превышало 0,4 кг/см2 поверхности. В лёгких снегоходах используют конвейерную ленту шириной 300 мм, разрезанную вдоль на 2 полоски по 150 мм.

Подготовка ленты

Траки крепятся на самодельные гусеницы болтами М6 с широкой шляпкой. Болты фиксируют гайкой, используют шайбу и гровер. Перед креплением в ленте и траках просверливают лидирующие отверстия диаметром 6 мм. При сверлении используют кондуктор и свёрла по дереву со специальной заточкой.

Конвейерную ленту также закольцовывают болтами М6. Для этого края ленты накладываются друг на друга с перехлёстом 3−5 см, соединение содержит 1−2 ряда болтов. Для гусеницы шириной 150 мм выдерживают следующие расстояния:

  • От края ленты 15−20 мм.
  • Между болтами на траках 100−120 мм.
  • Между болтами при кольцевании 25−30 мм.

Самодельные грунтозацепы

Траки выполняются из полиэтиленовой трубы диаметром 40 мм с толщиной стенки 5 мм, распиленной пополам в продольном направлении. Целый участок грунтозацепа прилегает к ленте. В лёгких снегоходах один трак соединяет гусеничную пару. При ширине гусениц 150 мм длина трака составляет 450−500 мм.

Грунтозацепы нарезают с помощью дисковой пилы по дереву. Используют специальный станок с двумя направляющими (металлической и деревянной), жёстко зафиксированными на неподвижной столешнице. Стенки труб распиливаются по очереди.

Расстояние между траками зависит от параметров зубчатых колёс на приводном валу. Обычно составляет 5−7 см. Заданное расстояние выдерживается с погрешностью не более 3 мм. В противном случае работа привода нарушается: грунтозацепы «набегают» на зубья ведущих колёс, гусеница начинает проскакивать и слетать с катков.

Снегоход из бензопилы

Совет. Снегоход можно сделать как гусеничным, так и лыжным.

Прежде чем приступить к изготовлению снегохода из бензопилы, необходимо выбрать оборудование, которое будет обладать всеми необходимыми характеристиками. Оптимальный вариант для этой цели — бензопила «Дружба», «Урал» и «Штиль» (мощность этих инструментов идеально подходит для создания скоростных снегоходов).

Конструкция снегохода состоит из четырех частей:

  1. Гусеницы.
  2. Лыж.
  3. Трансмиссии.
  4. Двигателя.

Бензопила Урал

Сборка самодельного снегохода производится не по какой-то предложенной схеме или стандартному чертежу, а исходя из материалов и инструментов, которые есть в распоряжении мастера.

Инструкция по сборке снегохода из бензопилы

Сборка изделия – достаточно интересная работа. Она состоит из нескольких последовательных этапов, которые должны выполняться аккуратно и ответственно.

Первый этап – это сборка каркасной основы будущего самодельного снегохода. Для работы потребуются стальные уголки (размер – 50 х 36 см) или стальные листы (толщина – не менее 2 мм). Из уголков делают среднюю часть конструкции, а из листов – переднюю и заднюю.

Совет. Чтобы придать необходимой жесткости конструкции, металл загибают под уголом в 90 градусов.

Аккуратно делают два сквозных отверстия под размещение вала гусеничного механизма и направляющих устройств гусеничных колес (натяжные устройства устанавливаются с обеих сторон лонжеронов).

  • К нижней части лонжеронов аккуратно приваривают специальные кронштейны (их крепят на одинаковом удалении друг от друга), в их открытые пазы и устанавливают опорные катки.
  • Катки (в резиновых чехлах) располагают на пяти осях, каждый из которых крепят с нижней стороны открытых пазов.
  • Между каждым из элементов устанавливают специальные втулки из дюралюминия (они изготавливаются из подходящей трубы).

Совет. Чтобы не тратить время на изготовление катков и осей для них, их можно позаимствовать у старого оборудования для выкапывания картофеля.

  • Сами оси кронштейнов крепят при помощи гаек и контргаек (они предназначены для усиления рамы снегохода, удерживают лонжероны на определенном расстоянии друг от друга).
  • Из трех металлических уголков делают стойки для крепления подготовленного редуктора бензопилы, устанавливают промежуточный вал цепной передачи.

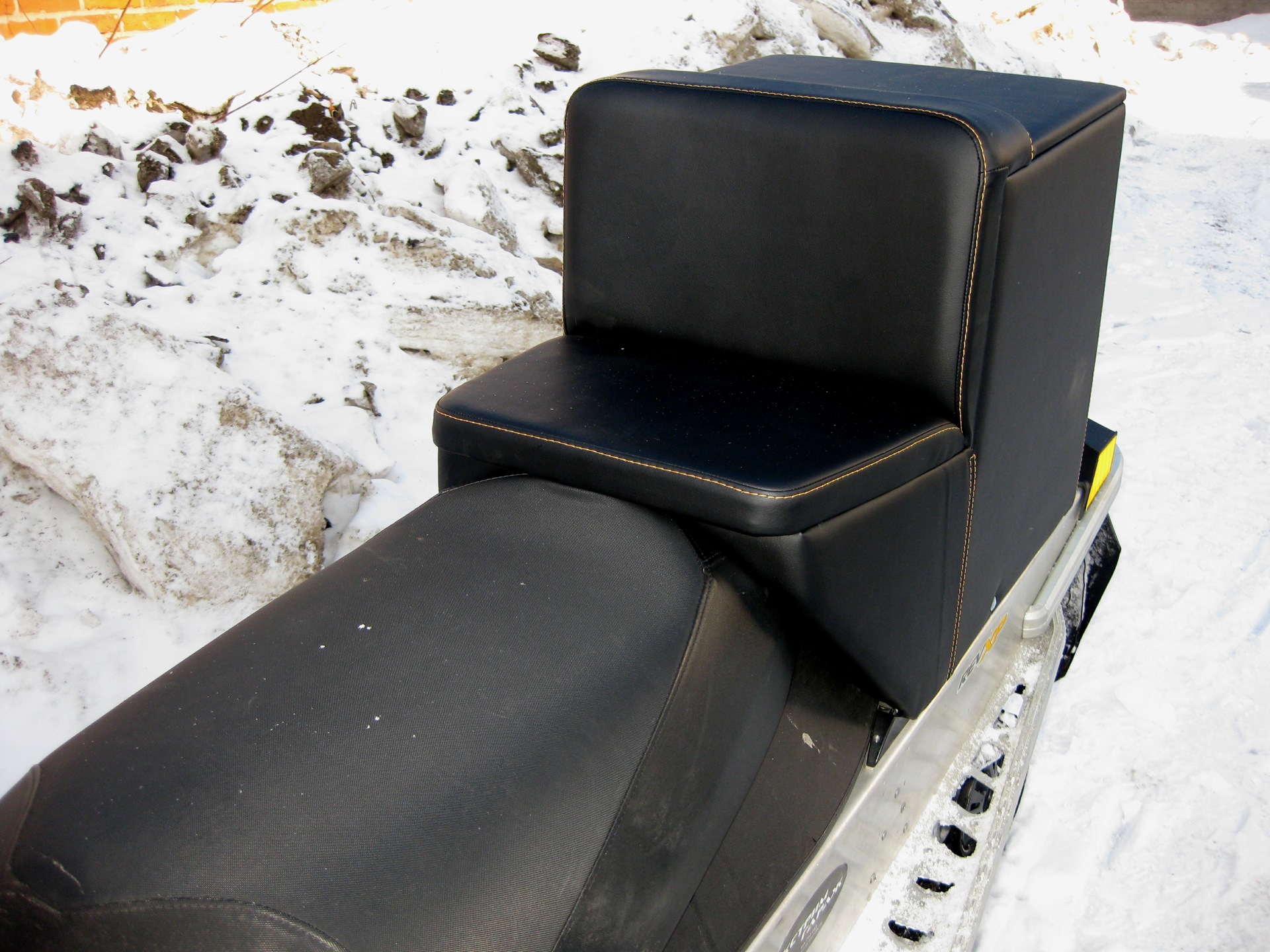

  • На подготовленный каркас устанавливают сиденье для пользователя (для этих целей используют подходящий ящик или автомобильное кресло), его фиксируют на участке между средней и задней частью конструкции.

Снегоход из бензопилы

  • На переднем участке каркаса делают отверстие для размещения руля, его делают из трубы с приваренными ручками управления.
  • В местах крепления стоек снегохода устанавливают металлические косынки (они укрепляют конструкцию, делают ее более прочной и надежной).
  • Из металлической трубы изготавливают вал привода снегохода, в него вставляют специальный круглый фланец для крепления зубчатых колес.
  • Для создания рулевого управления применяют оборудование из старых мотоциклов или мопедов с трехрычажным управлением.

Готовый снегоход имеет небольшой вес, легко размещается в багажник автомобиля для транспортировки на большие расстояния. Его управление настолько простое и понятное, что даже ребенок с легкостью может ним пользоваться.

Подбор двигателя

Применяются бензиновые двигатели для мотоблоков или мотоколясок. Обороты двигателя управляются ручкой газа, вынесенной на рукоятку руля. Чтобы сделать самодельный снегоход на гусеничном ходу своими руками, проще всего использовать готовые двигатели малого объёма для мотоблоков с предустановленными:

  • Топливным баком.
  • Системой зажигания.
  • Понижающим редуктором с числом 1:2.
  • Центробежным сцеплением, автоматически срабатывающим при повышении оборотов.

Мощность этих моторов не превышает 10 лошадиных сил, зато они удобны в установке: мастеру не нужно отдельно собирать систему зажигания, подводить топливные патрубки, настраивать сцепление и т. д. На рынке представлены разные варианты:

МаркаМодельМощность, л. с.Объём, см3Масса, кгПримерная цена, тыс. руб.
KiporKG160S4,116315,520−25
SadkoGE- 200 R6,519615,715−20
Lifan168 FD-R5,519618,015−20
ZongshenZS168FB46,519616,010−15
NomadNT200R6,519620,110−15
BraitBR-177F-2R9,027030,010−15
HondaGX — 2709,027025,045−50

Если нет возможности приобрести готовый двигатель от мотоблока, то можно воспользоваться двигателем от мотоколяски. Такие движки мощней на 10−15 лошадиных сил, но требуют самостоятельной сборки. Система включает:

  • Двигатель.
  • Сцепление.
  • Редуктор.
  • Бензобак (объёмом 5−10 литров).
  • Глушитель.
  • Генератор.
  • Коммутатор и катушку электронного зажигания.

Расчёт и сборка гусеницы

Гусеница представляет собой ленту, на внешней поверхности которой закреплены траки. Траки — это жёсткие грунтозацепы, установленные по всей длине гусениц. Варианты исполнения гусениц:

  • Из транспортной ленты толщиной 3 мм.
  • Из автомобильной покрышки.
  • Из клиновых ремней.
  • Готовые гусеницы заводского изготовления.

Конвейерную ленту необходимо закольцовывать. Её прочности достаточно только для лёгких снегоходов с двигателями не мощней 10 л. с. Автомобильные покрышки прочней ленты, они подойдут для мощных моторов. Цельные покрышки не нужно закольцовывать, поэтому вероятность разрыва минимальна. Покрышку нужной длины подобрать сложней, чем ленту.

Готовые гусеницы снимаются с другой аналогичной техники (снегоходы «Буран», «Шерхан»). На них с завода устанавливаются грунтозацепы. Изделия не годятся для использования с маломощными моторами от мотоблоков. Самодельные снегоходы из «бурановских» гусениц должны иметь зубчатые колёса от одного и того же «донора».

Размер гусеницы подбирается по требуемым ездовым характеристикам: чем больше ширина, тем ниже управляемость, но выше проходимость. Минимальная площадь пятна контакта от снегохода (лыж и гусениц) должна быть такой, чтобы давление от снаряжённого транспорта не превышало 0,4 кг/см2 поверхности. В лёгких снегоходах используют конвейерную ленту шириной 300 мм, разрезанную вдоль на 2 полоски по 150 мм.

Подготовка ленты

Траки крепятся на самодельные гусеницы болтами М6 с широкой шляпкой. Болты фиксируют гайкой, используют шайбу и гровер. Перед креплением в ленте и траках просверливают лидирующие отверстия диаметром 6 мм. При сверлении используют кондуктор и свёрла по дереву со специальной заточкой.

Конвейерную ленту также закольцовывают болтами М6. Для этого края ленты накладываются друг на друга с перехлёстом 3−5 см, соединение содержит 1−2 ряда болтов. Для гусеницы шириной 150 мм выдерживают следующие расстояния:

  • От края ленты 15−20 мм.
  • Между болтами на траках 100−120 мм.
  • Между болтами при кольцевании 25−30 мм.

Самодельные грунтозацепы

Траки выполняются из полиэтиленовой трубы диаметром 40 мм с толщиной стенки 5 мм, распиленной пополам в продольном направлении. Целый участок грунтозацепа прилегает к ленте. В лёгких снегоходах один трак соединяет гусеничную пару. При ширине гусениц 150 мм длина трака составляет 450−500 мм.

Грунтозацепы нарезают с помощью дисковой пилы по дереву. Используют специальный станок с двумя направляющими (металлической и деревянной), жёстко зафиксированными на неподвижной столешнице. Стенки труб распиливаются по очереди.

Расстояние между траками зависит от параметров зубчатых колёс на приводном валу. Обычно составляет 5−7 см. Заданное расстояние выдерживается с погрешностью не более 3 мм. В противном случае работа привода нарушается: грунтозацепы «набегают» на зубья ведущих колёс, гусеница начинает проскакивать и слетать с катков.

Первый снегоход с кабиной

Первая известная модель ?автомобиля для снега? появилась зимой 1936?1937 гг. когда Жозеф-Арман Бомбардье представил свое устройство В7. Литера ?В? в названии означало Bombardier, а цифра 7 ? количество пассажиров.

Понятно, что этот экземпляр мало напоминал самодельный снегоход в современном понимании. Но и появление этой машины имело коммерческий успех, хотя на ней и не покатаешься с ветерком. Первая партия была быстро раскуплена для сугубо делового применения сельскими ветеринарами, врачами и владельцами похоронных бюро. Привычный нам облик машина стала обретать уже в 60-х годах.

Улучшенные варианты самодельного снегохода можно разделить на несколько типов:

  • с кабиной для одного водителя;
  • с кабиной, рассчитанной на водителя и пассажира, которые сидят друг за другом;
  • водитель и пассажир с поперечным расположением сидений.

Выбор мотора

Перед окончательной сборкой позаботьтесь о тщательном выборе силового агрегата. Три рассмотренных варианта являются оптимальными:

  1. Мотор с ручным управлением и тягово-сцепным устройством – идеальный выбор. Это могут быть МБ-2, МБ-1 или Нева. Среди отличительных характеристик стойкость к экстремально низким температурам и высоким нагрузкам, а также необычайная надежность.
  2. Малым весом и простой конструкцией отличаются двухтактные мотоблочные моторы. Ключевое преимущество заключается в простоте ремонта.
  3. Четырехтактные силовые агрегаты японских производителей с одним цилиндром также станут хорошим выбором. Они должны быть дополнены системой воздушного охлаждения. Среди преимуществ – стойкость к коррозионным процессам, устойчивость к перегреву и высокие технические характеристики.

Устройство самодельного мотоблочного снегохода

Это востребованное изобретение, которое можно сделать самостоятельно при наличии качественных деталей. Мотоблок берется частично (отдельные детали) или используется полностью. Если вы решили использовать его не в полной комплектации, на него необходимо приварить несущую раму с задней осью, рулевой вилкой и колесами. Наиболее трудным этапом при этом становится преобразование рабочего вала мотоблока в приводную шестерню.

Мотор можно расположить в задней части конструкции.

Перед началом самостоятельного изготовления конструкции начертите чертеж, соберите весь необходимый материал, подготовьте инструмент, и можно приступать. Конструкция достаточно несложная и с ней справится любой человек, для этого не обязательны техническое образование и какие-то навыки.

Если вы не заканчивали инженерный факультет и вам сложно составить чертеж, воспользуйтесь нашим.

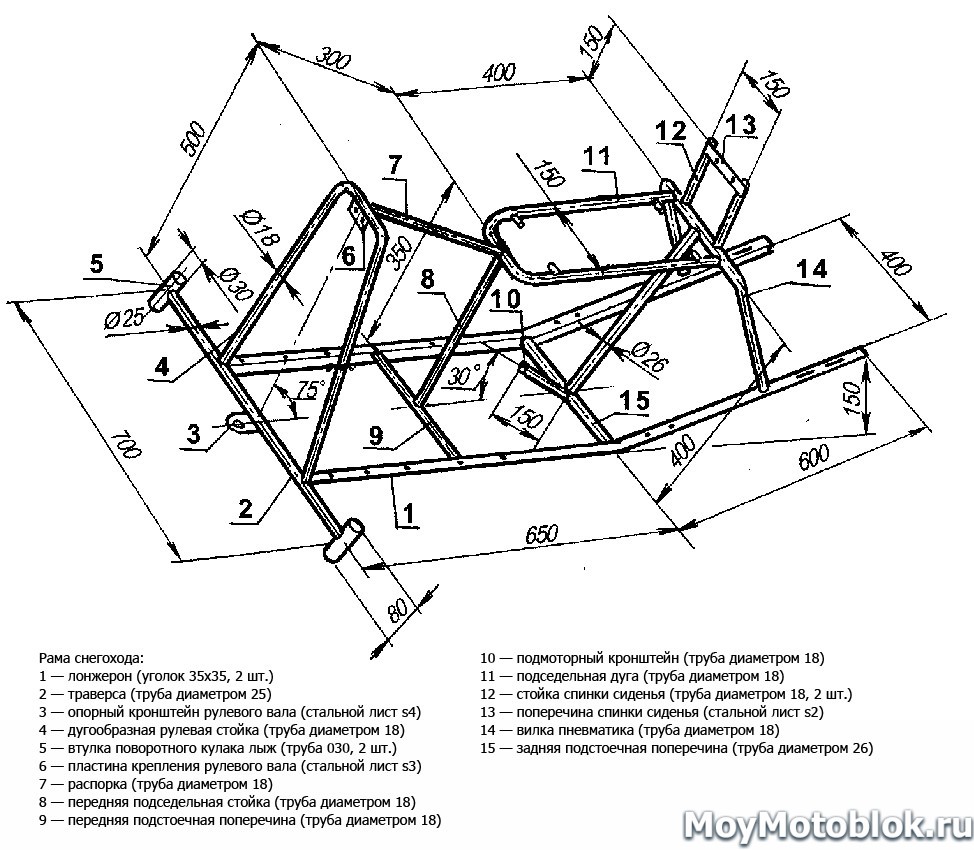

Чертеж простой рамы для самодельного снегохода

На чертеже рама, которая вам потребуется при изготовлении снегохода.

Если все сделать правильно согласно чертежу, у вас получится снегоход на основе гусянки.

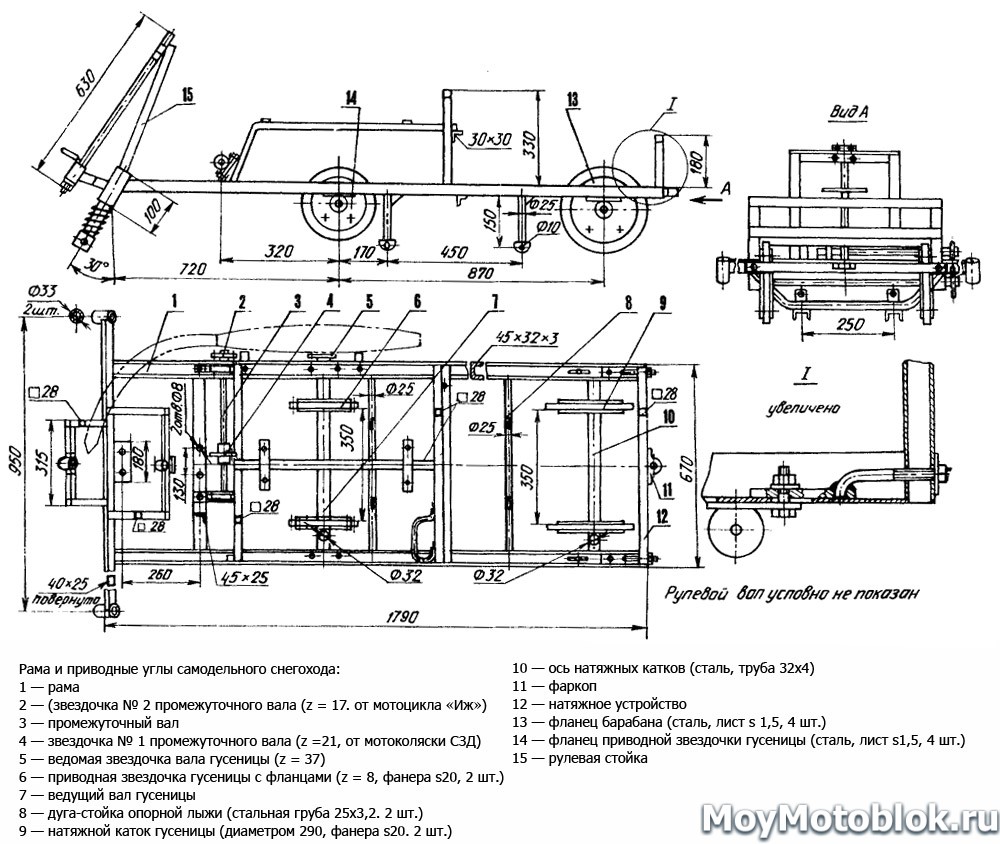

Чертеж рамы cнегохода на гусеницах

Устройство снегохода

Самодельные снегоходы устраиваются на гусеничном ходу. Гусеницы приводятся в движение двигателем внутреннего сгорания, установленным на жёсткой металлической раме. Поддерживаются в рабочем положении колёсами и специальными роликами. Основные варианты исполнения:

  • С цельной либо переломной рамой.
  • С жёсткой либо амортизированной подвеской.
  • С двигателем от мотоблока либо от мотоколяски.

Для рулевого управления используются короткие лыжи. Лёгкие снегоходы (массой до 100 кг), рассчитанные на движение с максимальной скоростью до 15 км/ч, не требуют обязательного оснащения тормозной системой. Они легко останавливаются при падении оборотов двигателя. Сделать самодельный снегоход на гусеницах можно по алгоритму:

  1. Подбор двигателя, расчёт рамы и ходовой части.
  2. Сборка рамы точечной сваркой.
  3. Устройство рулевого управления.
  4. Установка двигателя в проектное положение на временное крепление.
  5. Проверка конструкции на устойчивость к опрокидыванию.
  6. При успешной проверке — капитальная сварка рамы, установка двигателя.
  7. Установка приводной системы, мостов.
  8. Сборка и установка гусениц.
  9. Монтаж деталей кузова.

Устройство снегохода

Самодельные снегоходы устраиваются на гусеничном ходу. Гусеницы приводятся в движение двигателем внутреннего сгорания, установленным на жёсткой металлической раме. Поддерживаются в рабочем положении колёсами и специальными роликами. Основные варианты исполнения:

  • С цельной либо переломной рамой.
  • С жёсткой либо амортизированной подвеской.
  • С двигателем от мотоблока либо от мотоколяски.

Для рулевого управления используются короткие лыжи. Лёгкие снегоходы (массой до 100 кг), рассчитанные на движение с максимальной скоростью до 15 км/ч, не требуют обязательного оснащения тормозной системой. Они легко останавливаются при падении оборотов двигателя. Сделать самодельный снегоход на гусеницах можно по алгоритму:

  1. Подбор двигателя, расчёт рамы и ходовой части.
  2. Сборка рамы точечной сваркой.
  3. Устройство рулевого управления.
  4. Установка двигателя в проектное положение на временное крепление.
  5. Проверка конструкции на устойчивость к опрокидыванию.
  6. При успешной проверке — капитальная сварка рамы, установка двигателя.
  7. Установка приводной системы, мостов.
  8. Сборка и установка гусениц.
  9. Монтаж деталей кузова.

Подбор двигателя

Применяются бензиновые двигатели для мотоблоков или мотоколясок. Обороты двигателя управляются ручкой газа, вынесенной на рукоятку руля. Чтобы сделать самодельный снегоход на гусеничном ходу своими руками, проще всего использовать готовые двигатели малого объёма для мотоблоков с предустановленными:

  • Топливным баком.
  • Системой зажигания.
  • Понижающим редуктором с числом 1:2.
  • Центробежным сцеплением, автоматически срабатывающим при повышении оборотов.

Мощность этих моторов не превышает 10 лошадиных сил, зато они удобны в установке: мастеру не нужно отдельно собирать систему зажигания, подводить топливные патрубки, настраивать сцепление и т. д. На рынке представлены разные варианты:

МаркаМодельМощность, л. с.Объём, см3Масса, кгПримерная цена, тыс. руб.
KiporKG160S4,116315,520−25
SadkoGE- 200 R6,519615,715−20
Lifan168 FD-R5,519618,015−20
ZongshenZS168FB46,519616,010−15
NomadNT200R6,519620,110−15
BraitBR-177F-2R9,027030,010−15
HondaGX — 2709,027025,045−50

Если нет возможности приобрести готовый двигатель от мотоблока, то можно воспользоваться двигателем от мотоколяски. Такие движки мощней на 10−15 лошадиных сил, но требуют самостоятельной сборки. Система включает:

  • Двигатель.
  • Сцепление.
  • Редуктор.
  • Бензобак (объёмом 5−10 литров).
  • Глушитель.
  • Генератор.
  • Коммутатор и катушку электронного зажигания.

Снегоход «Ермак»: две гусеницы и одна лыжа. Новая жизнь старой концепции

начинает серию презентаций «Новый поход Ермака», на которых представит абсолютно новую модель снегохода.

Снегоход ЕРМАК разработан специально для тех регионов, где традиционно используются снегоходы с одной лыжей и двумя гусеницами. Презентации пройдут с 29 января по 4 апреля в городах Архангельск, Сыктывкар, Екатеринбург, Сургут, Новый Уренгой (Ноябрьск), Тюмень, Новосибирск, Красноярск, Иркутск и Якутск.

Снегоход ЕРМАК призван заменить снегоходы БУРАН, устаревшие морально, конструктивно и технологически.Cнегоход ЕРМАК радикально отличается от своего прапрадеда БУРАНА:

  • Мощность двигателя в полтора раза больше;
  • Скорость – почти в два раза выше;
  • Топливный бак в два раза объёмнее;
  • Трансмиссия имеет пониженную передачу;
  • КПП – шестерёнчатая, без цепи;
  • Тормозной механизм – гидравлический;
  • Задняя подвеска снабжена газо-гидравлическими амортизаторами;
  • Лыжа на – телескопической стойке.

Снегоход будет выпускаться в двух модификациях – на обычной платформе и на удлинённой, с более длинными гусеницами. Некоторые параметры нового снегохода:

  1. Двигатель воздушного охлаждения, объёмом 565 см3 и мощностью не менее 50 л.с, оснащённый мощностным контуром и двумя карбюраторами.
  2. Шестеренчатая КПП с реверсом, с повышенной, пониженной и нейтральной передачами. Схема переключения передач – как на автомобиле с автоматической КПП.
  3. Современные подвески:
  • Передняя подвеска телескопическая с ходом 150мм, пластиковая лыжа с расширителем и коньком с твёрдосплавной вставкой.
  • Задняя регулируемая подвеска – каткового типа, для свободного перемещения по льду и по другим поверхностям без снежного покрова. Оснащена двумя амортизаторами с ходом 190 мм, обладает улучшенной самоочисткой.
  • Современная модульная рама с трубчатым силовым каркасом, стальным средним ребром и с алюминиевым крашеным тоннелем, предотвращающим намерзание льда.
  • Новая облегченная гусеничная лента с увеличенным грунтозацепом и с цевками по внутренней части гусеницы, улучшающими самоочистку гусеницы от снега и шуги.
  • Пластиковое усиленное днище специальной формы для глиссирования в глубоком снегу, препятствующей налипанию снега.
  • Двухрежимные подогреваемые рукоятки руля и курка газа.
  • Модульное сиденье «Викинг» позволяет увеличивать багажный отсек снегохода. Сиденье пассажира можно снять целиком вместе с основанием и спинкой, а спинку пассажира установить на водительское сиденье.
  • Топливный бак на 60 л гарантирует дальнюю поездку без дозаправок. Автономный запас хода – не менее 200 км.
  • Дополнительный топливный бак на 35л.
  • Современная приборная панель и светотехника обеспечивают уверенность и комфорт.

Покупателям будут предлагаться модели снегохода с разными двигателями: двухтактным «воздушником» объёмом 565 см3 и четырёхтактным 800-кубовым с жидкостным охлаждением.

Для полного водительского счастья предусмотрены такие дополнительные опции, как силовой передний бампер, задние, светодиодные фары, фара-искатель, электрический датчик уровня топлива, датчик температуры выхлопных газов и датчик наружной температуры.

Промышленное производство снегохода ЕРМАК начнётся в июле 2020 года.

Посетить промо-сайт STELS ЕРМАК

Общие правила конструкций

Самоделки для движения по снегу разнообразны по внешнему виду, размерам, компоновке, мощности и даже по принципу перемещения. Но в каждой разновидности есть узлы, обеспечивающие необходимые снегоходам свойства, а именно:

  • Не проваливаться в снег.
  • Передвигаться по поверхности с минимальным трением и в нужном направлении.

Очевидно, что вероятность просесть в снег и сила трения зависят от веса агрегата, площади контакта, формы поверхности соприкосновения со снегом. Конечно же, свое влияние оказывает состояние снега, но которое нужно учесть.

Для выполнения главного предназначения в конструкции снегохода всегда присутствуют следующие узлы:

  • опоры в виде полозьев, колес или гусениц для удержания веса конструкции с пассажирами на поверхности снега,
  • двигатель с редуктором, передаточным устройством и топливным баком,
  • движители, толкающие конструкцию вдоль поверхности снега,
  • рулевое устройство, изменяющее вектор взаимодействия со снегом для поворота,
  • рама, на которую монтируются все узлы.

Изготовление самоделок упрощает наличие деталей от специализированной техники. Часто берутся запчасти от снегоходов Буран или любых инструментов и средств передвижения с мотором скутеров, мотоциклов, мотоблоков. Область для творчества при создании каждого узла огромна. Существует множество разнообразных и проверенных решений для каждой детали.

READ Как Поменять Леску На Электрическом Триммере Huter

Рама и кузов

Перед работой рекомендуется составить чертёж рамы. Конструкцию сваривают из трубы квадратного сечения 25 x 25 мм с толщиной стенки 2 мм. При полезной нагрузке свыше 150 кг размер сечения увеличивают до 30 х 25 мм. Погрузочную площадь и элементы кузова обшивают фанерой. Сидения подбираются с гидрофобным покрытием.

В центре переломной рамы располагают шарнир, допускающий вращение вокруг вертикальной оси. Максимальный угол поворота ограничивают, вваривая металлические пластины. Передняя половина используется для рулевого управления, а двигатель ставят на задней полураме.

Цельную раму сваривают в виде прямоугольника, внутри которого располагают мосты и гусеницы. Двигатель размещают спереди на специальной площадке, жёстко приваренной к остальной раме. В обоих случаях мотор ставится в поперечном направлении (вал выходит на торец).

Рама и кузов

Перед работой рекомендуется составить чертёж рамы. Конструкцию сваривают из трубы квадратного сечения 25 x 25 мм с толщиной стенки 2 мм. При полезной нагрузке свыше 150 кг размер сечения увеличивают до 30 х 25 мм. Погрузочную площадь и элементы кузова обшивают фанерой. Сидения подбираются с гидрофобным покрытием.

В центре переломной рамы располагают шарнир, допускающий вращение вокруг вертикальной оси. Максимальный угол поворота ограничивают, вваривая металлические пластины. Передняя половина используется для рулевого управления, а двигатель ставят на задней полураме.

Цельную раму сваривают в виде прямоугольника, внутри которого располагают мосты и гусеницы. Двигатель размещают спереди на специальной площадке, жёстко приваренной к остальной раме. В обоих случаях мотор ставится в поперечном направлении (вал выходит на торец).

Как самостоятельно изготовить снегоход из мотоблока

Для нашей страны снегоход является лучшим транспортным средством в зимний период. Он отличается высокой проходимостью в сугробах, а также хорошей маневренностью. К тому же у него минимальный расход топлива.

На рынке можно встретить снегоходы от разных производителей, но они стоят недешево, и купить их сможет не каждый. Умельцы наловчились изготавливать снегоход из мотоблока своими руками. Для этого нужны соответствующие инструменты, детали, время и немного смекалки. Стандартным набором для создания снегохода являются:

  • рама;
  • двигатель;
  • бак;
  • сиденье;
  • лыжи;
  • руль управления;
  • гусеницы;
  • привод.

Рулевая система данного транспортного средства находится впереди. Она управляется за счет лыж.

Рассмотрим, как изготовить снегоход на базе мотоблока Нева. Для того чтобы собрать такую машину, в первую очередь нужен мотоблок. Он выступает в роли двигателя. В нашей стране большой популярностью пользуется мотоблок Нева с японским двигателем и воздушным охлаждением. Всего насчитывается 8 моделей данной марки. Мотор работает от бензина, мощность которого в зависимости от модели варьируется от 6 до 9 л.с. Скорости переключаются цепным редуктором. Их всего четыре. Вместительность топливного бака варьируется от 3 до 5 л.

По своей мощности мотоблок Нева идеально подходит для переделки под снегоход. Он универсален, так как мощности двигателя достаточно для перевозки объемного груза или нескольких человек. Мотоблок может развить скорость до 60-80 км/ч. В продаже есть гусеничная приставка к агрегату Нева, которая без труда собирается и устанавливается.

Разберемся, как сделать снегоход для мотоблока своими руками. Для начала нужно разработать план переделки и четко представить, что вам предстоит делать. Идеальным вариантом является создание чертежа, по которому можно будет безошибочно провести расчеты. Если у вас с черчением плохо, то можно найти готовые чертежи ранее изготовленных снегоходов, и подобрав более подходящий вариант, начать сборку.

Новичкам в этом деле рекомендуется создание небольшого макета, который можно сделать из обычного картона. Неплохо бы для представления будущего устройства рассмотреть уже изготовленные модели других людей, чтобы иметь лучшее представление предстоящей работы. В интернете есть много самодельных прототипов снегоходов.

Следующим шагом является составление списка нужных материалов, деталей и инструментов, нужных для снегохода. После приобретения всего необходимого смело можно переходить к сборке. Вообще сборку мотоблока лучше разделить на несколько этапов, так будет легче справиться с поставленной задачей. Последовательность работы выглядит примерно таким образом:

  1. Изготовление рамы. Оптимальным решением является готовая рама от мотоцикла. Если таковой нет, то используются прочные трубы. С помощью трубогиба можно получить платформу желаемой формы и, воспользовавшись сварочным аппаратом, соединить концы.
  2. Монтирование деталей. К раме приваривается опора (кронштейн), к которой будет прикреплен мотоблок. Далее следует установка мотоблока, сиденья и различных деталей: рулевых колонок, амортизатора, полозьев и пр.

Нужно быть очень внимательным и уделять особое внимание размерам деталей. Они должны быть исполнены четко по схеме, в противном случае снегоходная приставка к мотоблоку будет подлежать переделке из-за неточностей

Это интересно: Топ-3 снегоходов модельного ряда рысь их устройство и характеристики

Чертеж и материалы

Чертеж должен создаваться, исходя из индивидуальных запросов и собственных возможностей

При создании необходимо особое внимание уделить габаритам изделия и каждого отдельного элемента. Также можно воспользоваться готовыми проектами самодельных снегоходов на гусеничном ходу с двигателем от бензопилы или мотоцикла

Точный список необходимых материалов и инструментов определится после составления чертежа. Среди вещей, которые обязательно потребуются при создании снегохода своими руками, выделяют:

  • стальные листы, трубы или деревянные бруски;
  • мягкое сиденье нужной формы;
  • дисковые тормоза;
  • рулевую колонку;
  • гусеничный механизм, состоящий из ленты и ролика;
  • цепь для соединения двигателя и гусеницы;
  • лыжи;
  • топливный бак.

Отдельно взятые детали можно приобретать или делать самостоятельно. Каркас варится из профиля и листов. Для максимальной экономии можно создавать конструкцию без подвески, однако она будет крайне некомфортной в эксплуатации.

Среди инструментов, которые потребуются для работы: сварочный аппарат, отвертки, гаечные ключи, молоток, трубогиб (если рама будет создаваться из труб), болгарка. Желательно обеспечить себя всем необходимым заранее. Если по ходу работ будут возникать трудности, можно приобрести недостающие детали или инструменты.

Мягкое сиденьеГусеничный механизмЛыжиТопливный бак

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
