Самодельный снегоход с двигателем от мотоцикла

Изготовление снегохода на гусеничном ходу своими руками

Перед началом работ определитесь с инструментом. Можно со 100% уверенностью сказать, что вам потребуется: различные отвертки, молоток, сварка, трубогиб (если нет готовой рамы).

Перед подготовкой чертежа для самостоятельного изготовления снегохода, ознакомитесь со стандартной конфигурацией.

  1. Рама. В каждом снегоходе присутствует рама: чем сложнее конструкция, тем надежнее и крепче должна быть рама. Оптимальный вариант – взять от квадроцикла, скутера или мотоцикла. Если нет такой детали, можно сварить ее самостоятельно из труб диаметром не менее 40 мм.
  2. Сиденье. Сидение на снегоходе должно быть прочное, так как сама конструкция достаточно низкая.

Двигатель

Выбирая двигатель, обратите внимание на его мощность. Если вы хотите мощный снегоход был, то двигатель должен быть таким.

Бак

Емкость объемом 10-15 литров, изготовленная из металла, прекрасно подойдет для бака под топливо.

Лыжи. Если в вас нет готовых лыж, которые можно адаптировать под снегоход, их можно сделать самостоятельно из дерева. Лучше, если это будет фанера не менее чем девятислойная.

Руль. При выборе руля, подумайте о своем удобстве. Лучше всего если он будет заимствован у двухколесного агрегата.

Гусеницы. Изготовление гусениц, пожалуй, наиболее сложная часть во всем самоходе.

Привод. Чтобы гусеницы вращались, вам потребуется привод – лучше всего в этом случае использовать цепь от мотоцикла.

Рама

Если в наличии нет готовой рамы, то ее легко сварить из профильной трубы, а форму придать с помощью трубогиба.

Как только рама будет собрана, обработайте ее антикоррозионным составом и покройте качественной краской, которая выдержит и влагу, и мороз.

Гусеницы

Все, кто раньше самостоятельно конструировал гусеничный мотоблок, отмечают: изготовление гусениц – самый сложный процесс в самоделке.

Проще всего их сконструировать из покрышек от автомобиля. Данный вариант самый выигрышный – качественно и малобюджетно. Деталь изготавливается по замкнутому кругу, поэтому разрыв шины произойти не может.

Гусеницы для снегохода из шины (покрышки)

Инструкция по изготовлению гусениц:

Из автомобильной покрышки: берем покрышку и отрезаем борта (лучше это делать острым ножом). Резать нужно так, чтобы осталась гибкая часть с протектором.

В регионах с большими снегопадами зимой использовать двухколесный транспорт нецелесообразно. Но и машина не всегда нужна. В таких случаях на помощь приходит снегоход, но этот вид транспорта дорого стоит.

При желании можно сделать снегоход своими руками, причем способов, как это сделать, много.

Пилорама

Самодельных пилорам с использованием бензопил придумано несколько. Они бывают:

  1. Стационарными неподвижными. В них мотопила размещается в специальном станке и остается на месте — навстречу ей перемещается бревно. Качество распила высокое, можно распиливать заготовки любой длины. Но у конструкции сложный механизм подачи бревен.
  2. Стационарными подвижными. Вариант с рельсовыми направляющими, по которым перемещается каретка с закрепленной пилой. Заготовка — неподвижная. Вариант проще в эксплуатации, но ограничена длина бревен.
  3. Мобильными. Пилящая часть перемещается вдоль бревна. Она нетяжелая и может переноситься. Направляющей служит сама заготовка. Вариант удобный для разовых работ или небольшого объема распила. Требует больших усилий для перемещения пильного устройства.

Снегоход из мотоблока

Снегоход из мотоблока сделать несложно, потому что конструкция такого снегохода проще и неважно какой именно мотоблок используется для этой цели. В мотоблоках используется привод от редуктора, благодаря которому вращаются 2 колеса

Для того, чтобы сделать снегоход из мотоблока – надо обычные колеса поменять на широкие катки и установить на них снегозацепы

В мотоблоках используется привод от редуктора, благодаря которому вращаются 2 колеса. Для того, чтобы сделать снегоход из мотоблока – надо обычные колеса поменять на широкие катки и установить на них снегозацепы.

Также можно установить гусеничные модули на приводные валы – это 3 катка, на которых натянута гусеница, средний каток – ведущий, поэтому он получится зубчатым, а другие два – направляющие. Это были самые популярные снегоходы из мотоциклов, по идее, можно из любого мотоцикла сделать самодельный снегоход. Для тех, кто не хочет ничего переделывать – лучше сразу взять снегоход и ездить на нем, на рынке сейчас очень много достойных моделей снегоходов.

Далее видео о том, как сделать самодельный снегоход из мотоцикла ИЖ:

Разновидности снегоходов и вездеходов для мотоблока

Снегоходы и вездеходы могут быть:

  • производственными;
  • самодельными;
  • на гусеничном ходу;
  • на колесной паре;
  • с лыжной приставкой;
  • полноприводные.

Если приставка на гусеничном ходу, то ее обвод может принимать как прямоугольную, так и треугольную форму обвода:

Гусеничный привод треугольный

Гусеничный привод прямоугольный

Сегодня, на отечественном рынке присутствуют универсальные снегоходные и вездеходные приставки, которые монтируются к мотоблокам всех типов. Наибольшей популярностью пользуются снегоходы марки САМ. Данное оборудование не требует доработок и полностью готово к эксплуатации.

Единственное, на что стоит обратить внимание — это тип саней-волокуш — с сиденьем, если снегоход будет использоваться в качестве транспортного средства и в виде корыта, если планируется перевозка грузов

Снегоход из мотоцикла: руководство для мастеров

Сделать снегоход из мотоцикла не так уж и просто. Если сборка предыдущих изделий практически не вызывает трудностей, то с этой конструкцией придется помучиться. Для работы потребуются не только инструменты, материалы и техника, но и навыки в работе со сварочным аппаратом и другим оборудованием.

Технология конструирования снегохода

  • Делают подходящую раму из металлических труб разного диаметра и стальных уголков. Ее основу выполняют в виде прямоугольника (его габариты — 150 х 43,2 см).
  • Конструируют рулевую балку из металлических уголков (ее размеры – 50 х 50 х 5 мм), ее части обшивают плотными металлическими накладками. Готовую конструкцию устанавливают в горизонтальном положении на сверлильном станке.

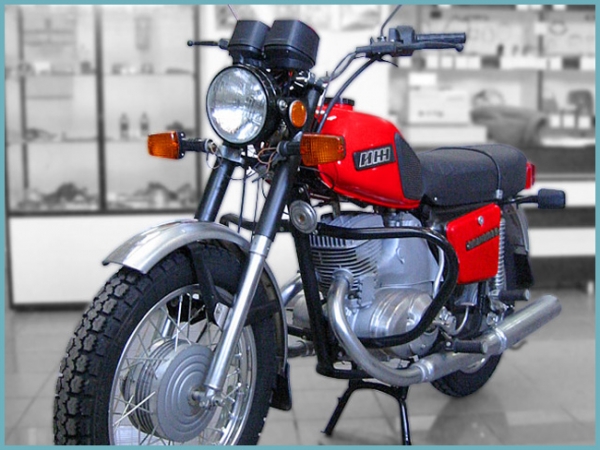

Мотоцикл Иж

  • Раму и готовую балку обрабатывают в местах соединения, подготавливают специальные пазы для надежной фиксации элементов.
  • Переднюю перекладину рамы оснащают прочным уголком.
  • Крепят сидение к раме конструкции.
  • Делают отверстия в лонжеронах.
  • Между рулевой и средним участком приваривают швеллер.
  • Подбирают подходящую гусеничную звездочку и резиновую ленту для дальнейшей установки (подходящие габариты – 2200 х 300 мм, толщина – не более 10 мм).
  • Саму гусеницу аккуратно обшивают капроном, чтобы материал не расслаивался в процессе использования.

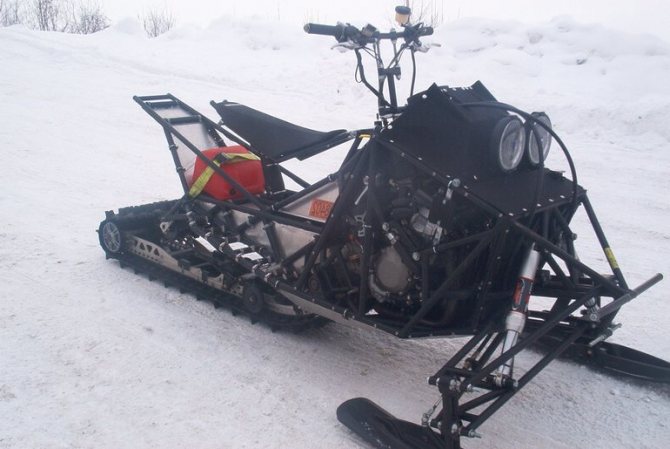

Снегоход из мотоцикла

  • Устанавливают трансмиссию, которая состоит из переднего и заднего моста. Передний – ведущий, он состоит из трубчатого вала, гусеничной звездочки и катков (сами звездочки фиксируются на сквозные болты). Конструкция заднего моста состоит из гусеничного барабана и трубчатого вала.
  • Лыжи приваривают к конструкции снегохода (для их изготовления используют листы стали и металлические уголки).

Система управления самодельного снегохода из мотоцикла довольно сложная в конструировании. Она состоит из:

  • лыж;
  • продольной тяги;
  • поперечной тяги.

Важно! Мастера не рекомендуют изменять систему рулевого управления мотоцикла, все органы управления должны выполнять свои первоначальные функции. Из представленной информации можно сделать вывод: самодельный снегоход из элементов мотоблока, бензопилы или мотоцикла – реальность. Его может изготовить каждый желающий мастер

Для продуктивной работы потребуются лишь определенные навыки, оборудование, инструменты и материалы

Его может изготовить каждый желающий мастер. Для продуктивной работы потребуются лишь определенные навыки, оборудование, инструменты и материалы

Из представленной информации можно сделать вывод: самодельный снегоход из элементов мотоблока, бензопилы или мотоцикла – реальность. Его может изготовить каждый желающий мастер. Для продуктивной работы потребуются лишь определенные навыки, оборудование, инструменты и материалы.

Ходовая часть

Лёгкие снегоходы, предназначенные для катания по рыхлому снегу, оснащаются шарнирной подвеской из удлинённой гайки М16. Это лёгкая конструкция с простым устройством, не обеспечивающая комфортных ездовых характеристик самоделки.

Снегоходы на гусеницах, предназначенные для проезда по укатанному снегу, должны предусматривать амортизаторы (от мотоцикла или мопеда). Амортизаторы устанавливаются в местах крепления лыж и мостов к раме. Ход подвески подбирают таким, чтобы движущиеся элементы не касались кузова снегохода во время работы.

Рулевая и лыжи

Рулевое управление выводится на две фронтальные лыжи по схеме, конструктивно схожей с подвеской. Выполняется из шпильки с резьбой, установленной в удлинённой гайке М16, жёстко приваренной к раме. Используется руль от мопеда или мотоцикла («Минск»).

Всего в конструкции используется 3 пластиковые лыжи от детского самоката (либо самодельные из фанеры толщиной 3 мм). Пара фронтальных лыж применяется для руления. Используются лыжи длиной до 1 метра, при необходимости усиливаются стальной трубой и пластиной.

Третья лыжа опорная, служит для поддержания ленты в рабочем состоянии. Она короче остальных, размещается между мостами (по центру). К опорной лыже крепится Т-образная балка, жёстко приваренная к раме. Сверху балки — свободно вращающиеся ролики для гусениц. Установка такой конструкции не нужна, если гусеница не провисает.

Устройство мостов

Мосты размещаются под погрузочной площадкой. На один мост уходит 2 надувных колеса от садовой тележки и металлический стержень. Колёса свободно вращаются и не имеют привода. В снегоходах, построенных на базе моторов от мотоблоков, колёса накачивают наполовину. К внешним торцам колёс привариваются фиксаторы, с помощью которых мосты крепятся к раме.

Передний мост неподвижен, его фиксаторы жёстко привариваются к раме. Задний мост должен свободно передвигаться вдоль рамы, поскольку служит для натяжения гусеницы. Его фиксаторы предусматривают фрикционные затяжки из болтов М10, закрепляющие мост в рабочее положение.

Как определиться с вариантом хода

Как уже было сказано выше, потребуется определить, какой именно ход будет использован для снегохода. Колесный ход сделать гораздо проще даже для начинающего мастера.

Здесь потребуются только специализированные колеса большого размера. Они устанавливаются на место стандартных и приделывается ведомая часть, вот и готов снегоход самого простого варианта.

Второй вариант намного устойчивее — это гусеничная конструкция хода. Для этого вида самодельного снегохода потребуется гусеничная установка к мотоблоку.

Чаще всего такую конструкцию делают самостоятельно, а далее уже присоединяют к общему главному мотору.

Самое примечательное, что при любом объеме осадков ваш агрегат не будет буксовать. А на видео изготовления снегохода своими руками очень хорошо показаны все детали данной конструкции.

Снегоходы на базе «Минск»

Начнем с самого малого представителя отечественного мотопрома – мотоцикла «Минск». Он хоть и оснащается 125-кубовым мотором, но вполне способен выступить как снегоход, причем умельцы «умудряются» сделать из него снегоходы двух типов.

Первый тип – колесно-лыжный. Конструктивно в мотоцикле особо ничего не меняется, однако с него снимаются колеса. Вместо переднего колеса устанавливается широкая лыжа.

Причем делается она очень просто – берется труба в качестве стойки, с помощью крепежного элемента и вала оси колеса лыжа крепиться к передней вилке. Внизу к стойке на шарнире присоединяется широкая металлическая полоса с завернутым передком.

Относительно задней части снегохода, то здесь несколько сложнее. Делается модуль, который крепиться на место заднего колеса.

В конструкцию модуля кроме рамы входит задний мост от УАЗ, но несколько модифицированный. Ведомая шестерня моста заменяется на заднюю звездочку мотоцикла ИЖ. Привод на мост осуществляется через промежуточный вал, но все же он остается цепным.

В качестве колес используются камеры от прицепа ПТС-2-4, но для надежности боковины камеры укрепляются боковинами шин. Диски для облегчения делаются сварными из прутов, а закрепляется камера к ним при помощи ремней.

Cнегоход на базе «Минск» способен развить скорость до 45 км/ч.

Второй тип снегохода из «Минск» — гусеничный. Причем впереди снова используется лыжа, крепящаяся к вилке. Сзади же тоже установлен модуль, но состоящий из рамы и двух валов, закрепленных на ней.

Передний вал оснащен звездочками. Две большие звездочки – приводные для гусеницы, и малая звездочка для привода вала. Задний вал оснащен катками. Между этими валами натянута гусеница, сделанная из клиновидных ремней и пластиковых планок.

Привод осуществляется через промежуточный вал. Гусеничная версия «Минска» способна разогнаться уже до 50 км/ч. И это только два вида из многочисленных.

Снегоход из мотоцикла «Минск»

Мотоцикл «Минск» с мотором, объем которого равен 125 куб. см., но мощности этого мотора вполне будет хватать, чтобы сделать самодельный снегоход из этого мотоцикла.

Есть возможность сделать колесно-лыжный или гусеничный снегоход. Колесно-лыжный снегоход делается проще всего: надо снять колеса, вместо переднего колеса поставить широкую лыжу.

Для этого надо найти трубу, чтобы из нее сделать стойку, достать крепежной элемент и с помощью вала оси колеса прикрепить к передней вилки эту лыжу. В нижней части стойки надо присоединить саму лыжу – взять полосу из металла и завернуть на ней передок.

С задней частью снегохода все не так просто: надо сделать специальный модуль и прикрепить его вместо заднего колеса.

Устроен этот модуль с участием заднего моста от УАЗа с некоторыми изменениями. Надо поменять на мосту ведомую шестерню на звездочку от ИЖа. Привод все равно цепной здесь используется, но через промежуточный вал.

Колеса тоже надо брать побольше, отлично подойдут колеса от прицепа ПТС-2-4, но надо брать только камеры и установить на них боковины шин, а также надо эти камеры обмотать ремнями или цепями, чтобы лучше по снегу было грести.

Если все сделать правильно, то снегоход, сделанный из мотоцикла Минск сможет ездить на скорости в 45 км/ч.

Если же делать из мотоцикла Минск гусеничный снегоход, то тоже надо использовать лыжу, которая закреплена на вилке, в задней части устанавливается примерно такой же модуль, только в нем 2 вала и они закреплены на раме.

Тот вал, что спереди оснащается звездочками, 2 большие звездочки – приводные для гусеницы, а малая звездочка для привода вала. На заднем валу стоят катки, между валами натягивается гусеница, она может быть сделана из ремней или пластиковых планок.

Привод через промежуточный вал в гусеничном снегоходе Минска. Такой снегоход может ездить со скоростью в 50 км/ч.

Как сделать снегокат с двигателем от бензопилы своими руками

Чтобы сделать детский бензоснегокат своими руками, мотор можно взять от бензопилы. Например, распространенные варианты:

«Дружба» – простая, устройство будет без лишних деталей. При этом вес составляет 12 кг, а мощность небольшая – 1 кВт

Еще один минус – нет кожухов безопасности, что особенно важно для детей.
«Урал» – вес примерно такой же (почти 12 кг), при этом мощность значительно больше – 3,6 кВт. Двигатель двухтактный, работает даже на морозе.
«Штиль» – пила средней мощности, зато она работает не так шумно

Не дает сильные выхлопы, что тоже важно для детей.

Необходимые материалы и инструменты

Для изготовления снегоката с мотором своими руками понадобятся готовые конструкции и установки: бензиновый двигатель, руль, ветровое стекло, сиденье, ходовая часть, амортизаторы. Спинку для снегоката можно взять готовую или сделать своими руками.

Для работы нужно подготовить такие материалы и инструменты:

  1. Сварочный аппарат с электродами.
  2. Труба дюралюминиевая Д16.
  3. Подшипники: 2 шт. по 16 мм, 1 шт. – 10 мм.
  4. Заглушки для пластмассовых труб – 2 шт.
  5. Звездчатый элемент.
  6. Траки по 5 см.
  7. Фанера, пластик либо стеклопластик (обшивка).
  8. Стальные валы.
  9. Труба для рамы диаметром 25 мм.
  10. Алюминиевый профиль (буквой «П»).
  11. Стальная труба профильная сечением 20*20 мм.
  12. Крепежные элементы (гайки, болты).

Чертежи и схема сборки снегоката

Самый простой вариант – взять уже готовый детский снегокат и монтировать мотор своими руками. При желании и наличии нужных элементов конструкцию можно собрать и самостоятельно, взяв двигатель, руль, изготовив ходовую часть и другие детали. За основу можно взять готовый чертеж.

При сборке изделий своими руками необходимо соблюдать правила техники безопасности

Пошаговая инструкция по сборке снегоката с мотором состоит из таких этапов:

  1. Сначала нужно сделать раму. С помощью точечной сварки стальной лист толщиной 2 мм соединяют посередине всей конструкции. Здесь будет вмонтирован вал цепной передачи, а также редуктор.
  2. Посередине рамы располагают сиденье. Сделать это можно самостоятельно – тогда на сборке снегоката с мотором своими руками получится сэкономить.
  3. Опорную основу скрепляют балкой с траверсами переднего моста. В качестве связующего элемента можно использовать водопроводную трубу диаметром 15 мм и больше. На концах приваривают втулки под руль, а в середине монтируют стойку.
  4. Следующий этап сборки снегоката с мотором своими руками – это стойка. Для монтажа используют стальные уголки со сторонами 30*30 мм. Их соединяют стальными поперечинами – для этого подойдут косынки 2 мм. На эту стойку будет крепиться мотор.
  5. Гусеницу берут уже готовую, например, от снегохода «Буран». Заготовку нужно укоротить на 50 см. Гусеницу закрепляют транспортной лентой. А зубчатые колеса изготавливают из картонных листов толщиной 15 мм.
  6. Приводной вал изготавливают из трубы толщиной 14 мм. Зубчатые колеса фиксируют верхним фланцем, а сзади приводного вала приваривают цапфы (наконечники).
  7. Теперь нужно прикрепить мотор самоката. Сделать это тоже можно своими руками в домашних условиях. Для этого берут исправную установку, приваривают и монтируют к задней части.
  8. Для изготовления звездочек нужно взять два наконечника, причем правый должен быть длиннее, чем левый (чтобы сделать шпоночный паз, который зафиксирует звезду цепной передачи). Звездочку фиксируют с помощью гайки с предварительно проделанной резьбой.
  9. Руль снегоката тоже можно сделать самому. Для этого берут готовое устройство от велосипеда или скутера. Для правильной установки необходимо разместить его по центральной оси так, чтобы тяговое усилие хорошо управляло лыжами.
  10. На последнем этапе можно поставить ветровое стекло, а также фары для освещения в темное время суток. Монтировать тормоза своими руками для детского снегоката с электромотором или бензиновым двигателем необязательно, поскольку транспорт не набирает большую скорость. При необходимости можно всегда затормозить ногой или отпустить газ.

Готовый снегокат с мотором, собранный своими руками, ничем не уступает заводской конструкции

Самодельные снегоходы из мотоблока

Не каждый мотоблок переделывается в снегоход, поэтому перед тем, как совершить покупку силового агрегата, обратите внимание на следующие технические особенности:

  • Наличие заднего тягово-сцепного устройства.
  • Двигатель – не ниже среднего класса.
  • Обязательно ручное управление.
  • Обустройство мотора воздушным охлаждением.

Когда силовой агрегат приобретен, переходите к его переоборудованию. Главные инструменты и детали, которые понадобятся для этого, составляют небольшой список:

  1. сварочный аппарат;
  2. трубогиб;
  3. гусеницы, две широкие лыжи или колеса;
  4. вспомогательные детали.

Главное, подобрать все детали, необходимые для преобразования. Некоторые из них изготавливаются самостоятельно. Конструирование начинается с выбора модели снегохода. Снегоходы делятся на два основных класса: колесный снегоход и снегоход на гусеницах. Предварительно желательно изготовить макет.

Переделка” мотоблока в снегоход

Первый и второй этапы заключаются в изготовлении рамы и креплении силового агрегата:

  1. Рама изготавливается из старых труб мотоцикла или машины. Для придания формы поможет трубогиб.
  2. Стыки обрабатываются точечной сваркой.
  3. Двигатель перемещаем в центр конструкции корпуса.
  4. Размещаем двигатель на специально изготовленной площадке с крепежами для фиксации самого мотора.

Установка руля и посадочного места выбирается мастером самостоятельно – главное, чтобы было комфортно управлять аппаратом. В зависимости от мощности мотора снегоход может вмещать несколько пассажиров.

Третий этап заключается в установке полозьев. Чаще всего это две широкие лыжи, которые крепятся к рулевой колонке с помощью шарниров. Передняя часть, которая крепит полозья, обязательно должна быть оснащена амортизаторами.

Вместо лыж можно использовать гусеницы или колеса (пневматики). У каждого варианта свои плюсы и минусы.

Чертеж простого снегохода

Мини-снегоход своими руками

Мини-снегоход – очень популярные средства передвижения в зимнее время года. Такой агрегат встречается в пригороде, а в селе он просто незаменим. При этом у мини-снегоходов масса преимуществ перед стандартными снегоходами:

  1. Высокая проходимость и маневренность.
  2. Экономичное потребление топлива.
  3. Способ изготовления мини-снегохода не вызывает трудностей.
  4. Доступные материалы для изготовления.
  5. Занимает мало места в гараже.

Благодаря компактным габаритам и минимальной массе агрегат проходит по самым труднодоступным местам и практически не проваливается в рыхлый снег. Если грамотно продумать все нюансы изготовления, можно обойтись минимальными финансовыми затратами на переоборудование агрегата.

Агрегат из бензопилы

На базе этого инструмента можно изготовить детский снегокат. Однако и взрослые могут использовать самодельный снегоход из бензопилы. На первом этапе предстоит определиться с типом инструмента. Его марка не имеет принципиального значения, если силовая установка исправна. Чтобы сделать снегоход из бензопилы, кроме мотора, потребуется редуктор.

Для изготовления рамы можно взять металлические уголки и две пластины. Сначала загибаются края листов под углом в 90 градусов, а затем в них сверлятся отверстия. В передней части конструкции монтируется гусеничный вал, а в задней — ось для зубчатых колес. Также к нижней части рамы следует приварить кронштейны, параллельно друг другу.

В нижние пазы устанавливается ось для 18 опорных катков, расположенных в шахматном порядке. На лонжероне необходимо установить 3 стойки, изготовленные из уголка. Для усиления конструкции, стойки соединяются поперечными балками. В передней части крепится второй лист, на котором будут размещаться промежуточный вал и редуктор. Следующим шагом станет изготовление подрамника из металлических труб.

На трубчатый приводной вал устанавливается фланец. На оконечности вала привариваются цапфы, причем правая должна иметь большую длину в сравнении с левой. На это удлинение затем будет установлена звездочка цепной передачи. Так как снегокат не способен развивать большие скорости, то можно обойтись без тормозной системы.

Сделать самодельный снегоход вполне реально, но придется приложить усилия. Однако учитывая разницу в стоимости с готовыми решениями, это определенно стоит того.

Каракат из урала

Решил показать свой каракат, может кому пригодится. Это уже второй мой каракат, предыдущий тоже трехколесный классический. Этот тоже решил делать так-же, такая компановка вездеходика мне нравится и проста в конструкции. В основу пошла рама и двигатель мотоцикла урал. Ураловский двигатель наверно лучший и самый мощный из совецких мотоциклов, и надежный, мне он очень нравится. Колеса ободрышы, задние от газ66, переднее ОИ-25. Задний мост от Нивы с троешным редуктором, который соединен с ураловским, дифференциал не блокировал, и так по проходимости устраивает полностью. Вот так выглядит сам аппарат.

Грузоподъемность и тяговитость благодаря ураловскому двигателю хорошая. Вот ниже на фото едем с охоты, я плюс еще четыре человека с рюкзаками, лодкой, вполне комфортно доехали по бездорожью. Так же проверял на плавучесть, плавает, но перед проседает и двигатель черпает воду вентилятором. Речку переплыл но из-за вентилятора сухим не остался. Потом колесо переднее еще больше облегчил ободрав побольше и сделал диск герметичным как боченок, теперь плавает хорошо.

Пробовал преодолевать снежную целину, снег выше колена, каракат идет, но внатяг потихоньку. В грязи он чуствует себя лучше, застрять наверно невозможно, мне пока не удавалось. По скорости, максимально разгонял до 45км/ч по навигатору, больше и не надо.

Некоторые моменты конструкции. Амортизаторов нет, колеса и так хорошо амортизируют. Давление 0,3 атмосферы, если сделать 0,1, то вообще комфортно, но иногда прокручивает сосок камеры.

Как вы наверно заметили, охлаждение сделано воздушное с помощью вентилятора закрепленного на валу колен-вала. Переходник сделан из ступицы от ураловского колеса.

По трёхколёсной классической схеме делал осознанно, были мысли о полно-приводном, но для моих задач не подходит. Да и по приводу делать сложнее и дольше, колёс больше драть, да чтоб все одинаковые, проходимость не факт что лучше, с перевозкой сложности , а трёхколёска отлично встаёт на мой лодочный трейлер без разбора. Поэксплуатировав свой первый каракат я остался вцелом доволен и второй собрал с учётом опыта. Уралов купил сразу пару по дешовке, очень мне мотор его нравится, мощный, тяговитый и запчастей навалом, а главное почти за дарма, можно особо не жалеть. Так что «каждому своё».

Инверторы ИБП CyberPower

системы бесперебойного и автономного электро-питания (котлы, сигнализация, видео-наблюдение и др.)

Другие варианты гусеничного снегохода из мотоблока

В рассмотренном примере представлен снегоход на одной широкой гусенице. Такая модель считается лучшей проходимости по глубокому снегу и сложному рельефу местности. Однако существуют другие гусеничные самоделки-снегоходы из мотоблока, своими руками которые собирают из тракторных покрышек и других материалов.

Снегоход можно сделать с двумя гусеницами

Не менее популярны модели с двумя гусеницами, где использована та же транспортерная лента. Из нее делают саму основу и траки. Для этого нарезают полосы, крепят их к основе болтами или заклепками.

Если из тракторной шины вырезать протектор, готовое кольцо исполнит роль гусеницы. Ходовой частью снегохода используют колеса. На мотоблок их ставят из легкового авто. На колеса натягивают протектор с шины.

Вездеход из урала

В этом случае донором основных узлов выступает мотоцикл Урал. Для нужд караката достаточно мощности в 32 л.с. Обязательным будет создание воздушного охлаждения. Задний мост в некоторых вариантах переделанных мотоциклов может быть взят от Нивы.

Каракат из Урала отличается хорошей грузоподъемностью. На такой конструкции могут свободно разместиться четыре человека. При преодолении водных преград возникнут некоторые сложности, т.к. вода может попасть в двигатель из-за работы вентилятора.

При движении по грязи проблем практически нет. Чуть сложнее при прохождении по глубокому снегу, опять же проблема решаема, просто несколько снижается скорость караката. Поэтому снегоходы подобной конструкции все же можно использовать при передвижении по снежному бездорожью.

Создать вездеход из мотоцикла Урал достаточно просто, это может сделать практически любой человек, владеющий начальными познаниями в автослесарном деле.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
