Виды саней и их конструкционные особенности

Сани обладают широкой опорной поверхностью и низким центром тяжести, что обеспечивает их устойчивость и препятствует переворачиванию на косогорах. В некоторых конструкциях крепление дышла к вездеходу происходит посредством надежного сцепления, смягчающего рывки при неравномерном передвижении вездехода. Показатель грузоподъемности различных конструкций зависит от их предназначения.

Волокуши снабжают полозьями, бортами, отбойником, капотом. Приспособления используют для перевозки грузов. Применение снегохода позволяет охотнику или рыбаку проходить большие расстояния, добираться до места охоты, перевозить снаряжение. Изделия выполняются из пластика и обладают хорошим скольжением. Сани для снегохода из пластиковых труб обладают хорошей устойчивостью, они имеют широкую, плоскую опорную поверхность, благодаря чему не переворачиваются при движении.

Волокуши

Сани-волокуши производят из полиэтилена низкого давления. Запас прочности такого материала выдерживает большие колебания температуры от -55 до +55°C. Пластиковые сани могут ехать по снежным сугробам и по ледяной поверхности. Агрегаты имеют большую ширину, бортики средней высоты и дают возможность транспортировать рыболовное или охотничье снаряжение.

Сани-волокуши для снегохода Классика 160 имеют габариты 160х92х39 см. Изготовлены из морозостойкого пластика. Толщина стенок — 6 мм. Нарты для снегохода имеют тележку с амортизаторами. Эти приспособления не используются для перевозки людей, а предназначены только для грузов.

Пассажирские

Корпус выполнен из стали или прочного полиэтилена. Приспособление ставится на полозья, чтобы можно было преодолевать снежные заносы и ледяную поверхность. Пассажирские сани выпускают для перевозки людей. Число мест бывает различным. Некоторые имеют освещение, могут накрываться крышей. Немного производителей выпускают данные конструкции.

Пассажирские сани в комплекте с вездеходом в некоторых местностях используют как транспортное средство. Недостатком агрегата является большой вес и размеры. Такие изделия ставят на снегоход, который обладает большой мощностью.

Грузовые

Грузовые сани предназначены для перевозки леса и вещей. Они могут возить легкие грузы. Их конструкция проще, чем у пассажирских, но изготовить их труднее, чем санки-волокуши. Конструкция имеет хорошую грузоподъемность. Устойчивость грузовых устройств выше, чем других конструкций.

Как сделать сани для снегохода?

На самом деле сделать сани собственноручно не так сложно, как может казаться на первый взгляд. Перед началом работ нужно учесть несколько «моментов», от которых зависит будущий «продукт». Первым делом нужно понимать, где будут эксплуатироваться сани. Это может быть сплошная равнина или местность с возвышенностями, разной высотой снежного покрова. Кроме этого нужно выяснить, что или кто будет располагаться на санях. Так как существую пассажирские и грузовые сани. Есть ещё универсальные, которые кроме пассажиров помещают и небольшие грузы

Ну и последним, на что стоит обратить внимание, так это стиль езды. Каждому снегоходчику присущая своя манера езды

На одной скорости сани могут нормально себя вести, а на другой возможна поломка всей конструкции. К примеру, эксплуатировать сани-волокуши на неровностях при скорости равной 80-90 км/час – не самая лучшая идея. Так как сохранность перевозимых грузов остается под вопросом.

Рассмотрим несколько видов саней, которые под силу сделать своими руками:

  • Сани-волокуши являются самыми простыми по своей конструкции, идеально подходят для буксировки небольших грузов. Как правило, они имеют небольшие размеры и массу. Они очень просты в эксплуатации, за короткий промежуток времени на них можно загрузить необходимый груз. Волокуши в большинстве случаев изготовлены из пластика и поэтому на них не намерзает снег. Минусом таких саней является недостаточная механическая прочность, передняя часть очень часто ломается. Стоимость таких саней не высокая, поэтому целесообразно купить этот вид саней и не тратить свое время и силы.
  • Пассажирские сани. Это довольно таки редкий вид саней. Конструкция представляет собою корпус из метала или прочного пластика, который размещен на полозьях. Некоторые сани дополнительно оснащают освещением и даже обогревом. Для удобства дополняются крышей или тентом. Количество мест может быть совершенно разное. Существует немного производителей, которые зан6имаются разработкой пассажирских саней. Этот вид саней собственноручно зачастую изготавливается рыболовами, которые занимаются зимней ловлей. Кроме этого, пассажирские сани в совокупности со снегоходом выполняют роль общественного транспорта в некоторых регионах России. К минусам этих саней относят большую массу и габариты. Как результат, эксплуатация пассажирских саней возможна только с кубатурными снегоходами.
  • Грузовой вариант саней. Эти сани имеют куда проще конструкцию, нежели пассажирские, но в то же время соорудить их сложнее, чем сани-волокуши. Несмотря на свои небольшие габариты, грузовые сани характеризуются отличной грузоподъёмностью. Во время транспортировки груза, грузовые сани отлично скользят по поверхности за счет специальных полозьев. Это в свою очередь позитивно сказывается на движении снегохода в целом. Устойчивость грузовых саней по сравнению с волокушами или пассажирскими намного выше, то есть за сохранность груза можно не переживать.

Почему самодельные

Существует несколько факторов, которые толкают рыболовов к занятиям рукоделья. Одни хотят сэкономить, а другие – сделать лучше. Некоторые рыболовы хотят создать эксклюзив, чтобы хвастаться перед друзьями и выделятся среди толпы. Кто-то не хочет тратиться на покупку фабричной товара. А кто-то хочет сделать качественное средство передвижения, которое будет служить долгие годы и не подведет в самый ответственный момент.

Эту ситуацию хорошо описывает одна поговорка, которая гласит, что если хочешь хорошо, то нужно делать это самостоятельно. В нашем случае под словом хорошо подразумевается не только качество и надежность волокуши, но и то, насколько точно она отвечает вашим требованиям. Поэтому в этой статьи вы не найдете описания какой-то идеальной конструкции. Мы только рассмотрим возможные варианты, а вы выберете то, что лучше именно для вас.

Какими бывают?

Сделать из мотобуксира транспортное средство, напоминающее снегоход, можно с помощью лыжно-колесного модуля. С ним удобство в управлении увеличивается в несколько раз. Водитель уже располагается не на санях, а спереди мотособаки, и сам совершает повороты руля. Удобнейшее приспособление для езды по снегу, летом его можно заменить на аналогичный колесный модуль.

Вся система весит около 20 килограммов и также не займет много места при ее перевозке. Можно использовать однолыжный модуль или с двумя лыжами спереди.

Преимущества, получаемые при установке рулевого модуля, — увеличение вместимости саней-волокуш:

  • водитель уже не управляет транспортом с них;
  • увеличивается скорость мотобуксира, потому что вес распределен равномерно;
  • удобство управления;
  • также за счет правильного распределения нагрузки соприкосновение лыж и гусениц с поверхностью увеличивается, а расход топлива уменьшается;
  • устойчивость системы благодаря широкому расположению лыж, то есть мотобуксир не перевернется в неожиданный момент.

Кроме плюсов, также есть и ряд минусов:

  • придется получать права на управление транспортным средством, так как новая конструкция сравнима с мини-снегоходом;
  • затруднительно проехать по рыхлому снегу;
  • частые поломки из-за больших нагрузок на раму и ходовую часть мотособаки.

Модуль толкач имеет вид саней с металлическими полозьями и фанерным дном. Основная его функция — уплотнение снега перед гусеницами. Толкач-трансформер может располагаться как перед мотобуксировщиком, так и позади него.

Их название пошло от старинной конструкции — «волокуша». Обычные сани перемещаются по снегу с помощью двух лыж-полозьев, а сани-волокуши делают это с помощью дна. Их можно разделить на 2 подвида — транспортные и рыболовные, различия только в размерах. В дополнение на дно саней можно прикрепить специальные накладки толщиной 8 миллиметров, которые защитят пластик от истирания.

Самодельные сани для снегохода из пластиковых труб

Полипропиленовые или ПВХ трубы могут послужить материалом для саней. Конструкция получится легкой, подойдет для любого снегохода. Соединение отдельных элементов выполняют паяльником. Грузоподъемность конструкции получится небольшой, так как пластиковые трубки не выдержат большой нагрузки.

Заготовки из труб нарезают по размеру согласно чертежу

Для начала потребуется чертеж. Он прост. Конструкция состоит из двух выгнутых полозьев, исполняющих роль лыж. От них отходят вертикальные стойки, являющиеся опорой основной площадки.

Согласно указанным на чертеже размеров саней для снегохода, своими руками из трубы нарезают заготовки. Подготавливают фасонные элементы для пайки. Нагревают паяльник. Из фасонных элементов понадобятся тройники и углы 90 о. На лыжах потребуется загибать края. Сделать это можно пайкой уголков 45 о. Однако недостаток такого способа в том, что припаянный фитинг имеет кромку, которой лыжи способны цепляться за препятствия на трассе. Можно пойти другим путем. Отказаться от пайки уголков, а ПВХ трубки согнуть под нужным углом, предварительно прогрев их феном.

Придать нужный угол трубе можно с помощью фена, прогревая требуемый для сгиба участок

После нарезки трубок приступают к пайке. Сначала зачищают края заготовок. В паяльник вставляют насадки. Насаживают фитинг и отрезок трубы. Когда пластик размягчится, начнет плавиться, заготовки снимают с горячей насадки, стыкуют между собой. Подобным образом собирают все элементы.

Совет! Если нет опыта пайки пластиковых труб, оптимально потренироваться на ненужных обрезках, чтобы избежать брака в основной конструкции. Стыковку фитингов с трубой осуществляют паяльником

Первыми собирают лыжи. Состоят они из трех спаренных труб. На одинаковом промежутке по полозьям впаивают тройники. К центральному выходу фитинга крепят стойки из кусков труб. Верхний их конец с помощью тройников и труб соединяют перемычками. Они образуют платформу будущих саней.

К полозьям припаивают из кусков труб и тройников стойки с перемычками, образующими платформу саней.

По размеру контура платформы вырезают из фанеры прямоугольник. Чтобы сиденье было мягким, заготовку оббивают старым одеялом или поролоном, а сверху обтягивают дерматином. Площадку к перемычкам крепят накладными хомутами или болтами сквозь предварительно просверленные в трубках отверстия.

Важно! Пластиковую конструкцию нельзя использовать для перевозки тяжелых грузов. Легкие самодельные сани-салазки для снегохода будут в радость детям, выдержат одного взрослого человека

Делаем своими руками

Каждый сам решает, покупать ему волокуши или делать их своими руками. Если у вас есть возможность спокойно потратить около 10-15 тысяч рублей на достаточно неплохие сани, возиться с самодельными изделиями нет смысла.

Но если вы считаете такую стоимость неоправданно высокой, можно изготовить вариацию волокуш своими руками. Подобная штука для снегохода будет состоять из:

  • металлопрофильной трубы (размер около 20×20 мм со стенками 2-3 мм в толщину);
  • металлического листа;
  • круглых по форме пластиковых труб;
  • листа фанеры (толщина не меньше 10 мм);
  • дополнительных элементов дизайна;
  • вставок для удобной посадки (по желанию);
  • бортов (если нужны) и пр.

В качестве материала для каркаса лучше брать хороший металл. Это гарантия надежности и долговечности конструкции. Хотя волокуши получится более тяжелые, чем изготовленные на основе пластиковых труб, зато не возникнет проблем со сроком службы.

Вам лишь придется иногда менять пластиковые лыжи. Ведь со временем они будут изнашиваться, ломаться и разрушаться. Процесс естественный, ничего страшного.

Процедура сборки

Сама процедура изготовления простого варианта волокуш выглядит примерно так:

  • Используя 4 отрезка трубы, делается металлический каркас для основы прямоугольной формы. Размеры задавайте сами;
  • Если конструкция будет применяться для грузоперевозок, лучше дополнить каркас-основу специальными поперечинами;
  • К основе монтируются вертикально расположенные стойки;
  • Количество используемых стоек зависит от длины самой волокуши;
  • В основном используют по 2-4 стойки с каждой из сторон;
  • Из труб, на сей раз пластиковых, делают лыжи. Советую их выровнять, чтобы получились лыжи плоской формы;
  • Выпрямляется разрезанная напополам вдоль труба строительным феном;
  • Нагретый пластик прижимается чем-то тяжелым, чтобы зафиксировать новую форму. Дождитесь, пока пластик остынет;
  • На каркас монтируются полозья;
  • Желательно, чтобы верхняя часть полозьев-лыж была на уровне каркаса и монтировалась к краю основы. Иначе будете зарываться в снег;
  • В передней части монтируется дышло и замок для сцепления со снегоходом;
  • Поверх каркаса укладывается лист фанеры в качестве настила.

Дальше уже оснащайте и декорируйте подобную вариацию волокуш на свое усмотрение. Можете подсмотреть идеи в Интернете, либо просто включить фантазию. Вас здесь никто не ограничивает.

Думаю, мне удалось ответить на многие вопросы. Если что-то упустил, открыты. Пишите, спрашивайте или просто делить своим мнением.

А у меня все

Всем спасибо за внимание! Подписывайтесь, рассказывайте о нас своим друзьям и оставайтесь с нами!. Спасибо за прочтение! Пожалуйста,

Спасибо за прочтение! Пожалуйста,

Сани для снегохода своими руками. Инструкция

  • Найдите подходящий чертёж. Конструкция саней должна отвечать вашим требованиям к прочности, вместительности и проходимости.
  • Самодельные сани для снегохода состоят из каркаса, полозьев и настила. Для каркаса подойдёт металлическая труба 20×20 мм с толщиной стенок около 2 мм. Для полозьев — стальные полосы шириной 20 мм. Для настила — фанера толщиной от 15 мм.
  • С помощью сварочного инвертора сделайте каркас, сварив 4 металлические трубы. Чтобы сани набирали большую скорость, передней части каркаса можно придать закругление. Чем больше ширина каркаса, тем устойчивее изделие: обычно она составляет 70-80 см. Длина влияет на проходимость и маневренность: длинные сани мягче преодолевают препятствия, но хуже управляются на поворотах. Средняя длина каркаса — 170 см.
  • Чтобы придать каркасу прочность, приварите к нему несколько поперечин.
  • Таким же образом присоедините к нижней части конструкции вертикальные стойки, к которым будут крепиться полозья. Количество стоек зависит от длины саней: обычно хватает 2-5 с каждой стороны. Длина деталей не должна быть слишком велика: чем ниже центр тяжести, тем устойчивее конструкция. Оптимальная высота — 20-30 см.
  • Возьмите металлические полосы, которые послужат полозьями, и придайте им изгиб. Карандашом нанесите на деталь линию сгиба, установите полосу в тисках так, чтобы зажимы стояли точно по линии, и лёгкими ударами молотка согните полосу. Чтобы на поверхности не осталось следов, используйте медную или латунную подкладку. Угол изгиба должен быть около 60° или больше.
  • Приварите полозья к стойкам.

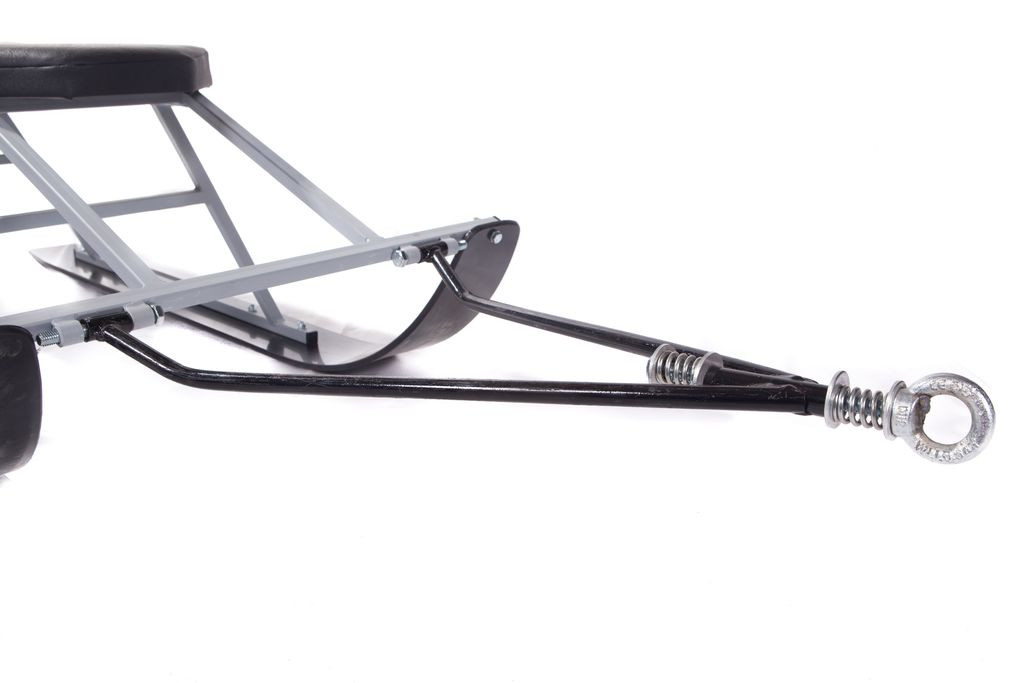

  • К передней части конструкции прикрепите дышло. Его можно сделать самостоятельно из той же трубы, которую вы использовали для каркаса. Однако лучше взять готовое изделие с демпфером: он будет гасить рывки во время быстрой езды. Чтобы усилить крепление, наварите на место сцепки стальной лист, после чего врежьте в него втулку подходящего диаметра.
  • Перенесите размеры каркаса на фанеру. Обрежьте лист ножовкой или дисковой пилой, затем отшлифуйте наждачной бумагой или шлифмашиной. Прикрепите настил саморезами.
  • Рассчитайте высоту бортика. К верхней части каркаса приварите стойки нужной высоты. Количество стоек зависит от длины саней. Их может быть минимум 7: 4 устанавливаются в углах, а остальные — между ними. Четвёртая сторона в этом случае бортом не закрывается.
  • Приварите к стойкам перекладины, образующие бортик, и проверьте качество всех сварочных швов.
