Передний модуль для мотособаки своими руками чертежи

Гусеничная снегоходная приставка к мотоблоку своими руками

Мотобуксировщик является неотъемлемым приобретением в местах, где автомобиль не может проехать – это поля, леса, районы, в которых большее время года находится глубокий снег. Преимуществами такой техники является то, что она имеет относительно небольшие размеры, мало весит, способна справится с различными заносами, а также легко проходит в труднодоступных местах. Особенно мотобуксировщик хорошо иметь людям, которые увлекаются зимней охотой, рыбалкой, а также для перевоза малогабаритных грузов, дров. Пригодится устройство зимой и летом. Купить мотособаку можно в магазине, однако, кто не хочет переплачивать, ее можно собрать своими руками.

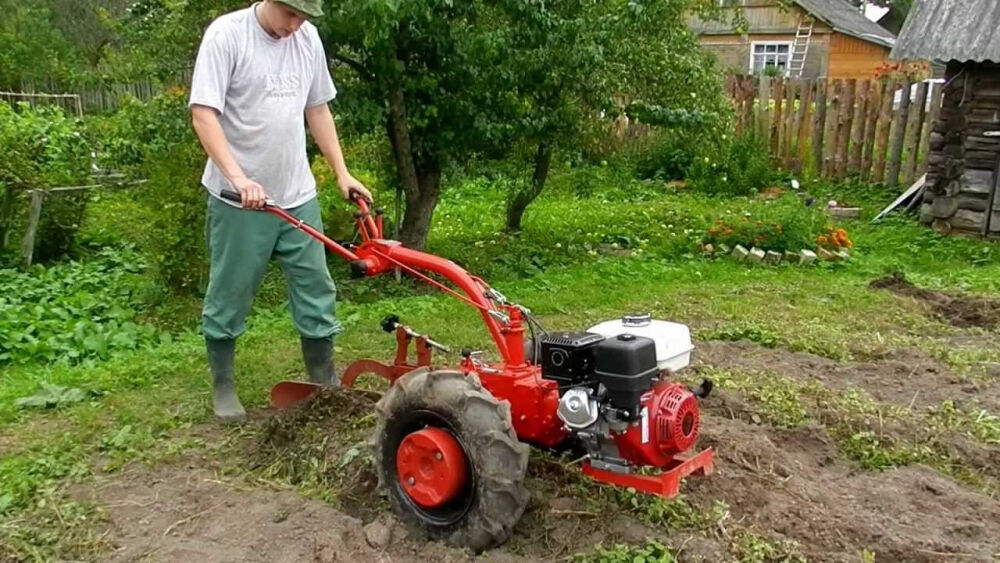

Что такое мотоблок

Мотоблок является универсальным агрегатом, который используется для проведения сельскохозяйственных работ. Это устройство помогает облегчить труд на приусадебном участке. Конструкция выполнена на базе одноосного шасси. Человек, управляющий мотоблоком, идет вслед за машиной и держит ее за ручки, на которых расположены органы управления.

На мотоблоках устанавливаются в основном бензиновые двигатели, но встречаются и дизельные. Силовые агрегаты мотоблоков имеют автоматические регуляторы частоты вращения, которые упрощают работу оператора. Мощность двигателей составляет от одной до десяти лошадиных сил.

Подбор двигателя и сборка основы

На первом этапе мастеру предстоит собрать раму, на которую будут укрепляться двигатель, ходовая часть и коробка скоростей. Для этого обычно используется швеллер или металлическая балка, из одного из которых можно будет собрать прямоугольную раму, а использовать для этого нужно сварочный аппарат и углошлифовальную машину. При сборке мотособаки своими руками на раму устанавливаются крепления для коробки скоростей и мотора, при этом следует использовать стальной уголок. Двигатель может быть любым, его можно позаимствовать у бензопилы «Дружба» или «Урал». Именно так поступали производители первых мотобуксировщиков.

Однако вы можете использовать и мощный мотор, который можно взять от импортного скутера или мопеда. Если речь идет о двигателе Ш-58, можно выделить его основное преимущество – возможность использования коробки передач с ручным переключением. Если же применить двигатель зарубежного производства, то он должен быть малолитражным, желательно предпочесть двухтактный мотор, ведь четырехтактный при одинаковой мощности будет иметь более внушительную массу. Если говорить о мощности, то вполне достаточно будет 6,5 л. с., это позволит обеспечить скорость движения, которая равна 30 км/ч, что верно даже при передвижении по глубокому снегу.

Самодельная мотособака

Самодельный мотобуксировщик, изготовленный из подручных материалов, отличается сниженной стоимостью эксплуатации и более мощными техническими характеристиками, в сравнение с аналогичными покупными моделями.

Успешное изготовление мотособаки своими руками предполагает сразу несколько этапов. Среди них:

  1. Подбор основных элементов конструкции с необходимыми параметрами.
  2. Изучение чертежей, схем и видео-инструкций, что позволяет не допустить ошибок при сборке.
  3. Непосредственно изготовление с последующим испытанием.

Это позволяет внести в конструкцию необходимые изменения и добиться нужных параметров работы, например, более низкого расхода топлива либо увеличенной скорости. При желании можно реализовать дополнительные отсеки для различных полезных инструментов, снастей и других видов снаряжения.

Изготовление основных элементов конструкции

Существует сразу несколько элементов, которые необходимо подготовить заранее для успешной самостоятельной сборки подобного механизма. Это силовой агрегат, который обладает достаточной мощностью для выполнения подобного рода задач. С этой целью используются моторы бензинового типа, оснащенные 1 цилиндром.

Упоминания заслуживают и другие элементы:

  • гусеничный механизм;
  • подвеска;
  • рама мотобуксировщика;
  • трансмиссия.

Каждый из этих узлов требует внимательного отношения, в связи с чем их целесообразно изучить подробнее. В качестве двигателя повсеместно используются модели японских производителей, например, Ямаха или Хонда, а также бюджетные китайские аналоги. При этом допускается использование моторов из мотоблока, бензопил и других подручных приборов.

Подбору подходящих гусениц также следует уделить должное внимание, поскольку они бывают не только специализированными, но и универсальными, предназначенными для снегоходов и другой техники. Считается, что оптимальным вариантом станут гусеницы, не менее 50 см шириной, поскольку они позволят сделать устройство устойчивым, маневренным

Планируя реализовать трансмиссию, необходимо отметить возможность выбора между механической, автоматической редукторной и вариативной. Несмотря на ускоренный износ деталей, АКПП считается предпочтительной, поскольку она позволяет значительно увеличить тяговое усилие. В качестве бюджетного варианта допускается использование КПП, например, от ВАЗ.

От прочности рамы агрегата напрямую зависит его надежность, в связи с чем целесообразно изготавливать её своими руками, используя сварочный аппарат. Для этой цели подойдут трубы не менее 3 мм толщиной, что позволяет избежать деформаций при серьезных нагрузках.

Желая изготовить мотособаку из Бурана или других механизмов, потребуется:

  1. Установить на раму двигатель.
  2. Выполнить монтаж ходовой части, изготовив переднюю, заднюю ось.
  3. Соединить её с коробкой передач.
  4. Выполнить монтаж гусениц, органов управления.

Подвеска устройства может быть катковой или склизовой, в зависимости от сезона предполагаемого использования. Первый вариант подойдет для эксплуатации летом, осенью или весной, а второй — исключительно для зимнего периода.

Зимний мотобуксировщик

Руководствуясь схемами, чертежами и видео-инструкциями, достаточно собрать конструкцию из предварительно подобранных элементов, что позволит быстро изготовить мотособаку. Для зимнего мотобуксировщика целесообразно использовать лыжный модуль для платформы водителя, а также катковой тип подвески. В остальном конструкция полностью идентична стандартной.

Современная подвеска

Опытные охотники и рыбаки не представляют своей жизни без многофункциональных мотобуксировщиков. Мотособаки обязательно укомплектовываются подвесками:

  • Комбинированного типа.
  • Катковым.
  • Склизовом.

Итоговый тип конструкции подвески влияет не только на скоростные характеристики, но и на плавность движения. Например, в изделиях со склизовой подвеской в разъемы ходовой части во время передвижения по целине будет попадать огромное количество снега. Этот недостаток полностью исключен у катковых агрегатов. В склизовых мотособаках мотор подвергается меньшим перегрузкам, за счет чего вероятность перегрева почти исключена.

Этапы сборки снегохода из мотоблока

Самым распространенным вариантом являются легкие «каракаты», которые отличаются хорошей проходимостью, обеспечиваемой большими камерами. Такие машины создаются в несколько этапов:

  1. Выбор основы для вездехода. Обычно в качестве основы выбирается рама от мотоцикла «Урал» или «Иж». Стоит отметить, что машины, создаваемые на базе мотоцикла Иж, являются более маневренными. Создаваемые с использованием таких рам машины отличаются хорошей проходимостью по различным типам грунта, а также по глубокому снегу.
  2. Создание подвески и заднего моста снегохода. Для того, чтобы сделать независимую заднюю и переднюю подвеску, необходимо соединить лонжероны с подкосом и рулевой втулкой. Подобная подвеска обеспечивает ровность хода.
  3. Установка колес. На вездеходах обычно используются камеры от грузового автомобиля. Они присоединяются к подвесу за счет ступицы. Такие колеса обеспечивают легкость управления вездеходом и безопасность его использования.
  4. Установка двигателя. После того, как будет установлена подвеска с колесами, можно начинать закрепление двигателя. После полной сборки машину стоит протестировать на небольшой скорости.

Выбор

При выборе толкача необходимо учитывать, что ширина саней-волокуш должна быть немного больше, чем ширина гусениц мотособуксировщика. Корыто должно быть выполнено из высокопрочного пластика — этот материал уменьшает вес конструкции и не будет создавать лишней нагрузки на технику.

Сиденье для водителя должно быть мягким и регулируемым под рост пользователя. Ехать в жёстком и неудобном кресле очень тяжело и неудобно, особенно по кочкам. Будет хорошо, если в конструкции толкача предусмотрены фара и защитное стекло. Рама должна быть окрашена антикоррозийным покрытием.

Толкач может крепиться как спереди, так и сзади. Идеальной будет модель толкача с обоими этими вариантами, так как крепление позади буксировщика можно использовать для перевозки дополнительного груза.

Что касается высоты бортов, то они могут быть низкими и высокими. Ошибочным является мнение, что высокие борта лучше защищают от попадания внутрь модуля снега. Наоборот, низкие борта намного удобнее, а снег не засыпается в корыто, так как уже утрамбован передней частью устройства, имеющей скошенный вид.

Лучшие самоделки — снегоход из мотоблока

При изготовлении самодельного снегохода для него используют гусеницы от других снегоходных машин, или же самодельные, собранные из подручных материалов. После выбора гусеницы, необходимо определиться, какой тип подвески использовать. Нужно выбрать из двух основных видов: подвеска на катках и склизовая подвеска.

У каждой из них есть как преимущества, так и недостатки

После этого важно определиться, какая у снегохода будет компоновка. Обычно на снегоход устанавливают спереди две рулевые лыжи и сзади гусеничный блок. Двигатель можно установить как сзади, так и спереди снегохода

Двигатель можно установить как сзади, так и спереди снегохода.

Мотор

Сегодня можно купить качественные запчасти для мотособаки. Правильный выбор двигателя должен основываться не только на личных предпочтениях и опыте использования, но и на рекомендациях специалистов. Не менее важным показателем является цена устройства. Эксплуатационные параметры напрямую зависят от диаметра вала, а также максимальной мощности. Ко второй категории можно отнести наличие системы электронного пуска и катушки освещения.

Стандартной мощности двигателя (6,5 л) часто не хватает для реализации заданий, с которыми регулярно сталкиваются охотники и рыбаки. Наличие запаса по лошадиным силам никогда не помешает, разница в цене между классическими моделями и более усовершенствованными агрегатами не столь высока. Но мощные двигатели отличаются большим размером.

Как переделать мотоблок в снегоход

Почему именно мотоблок? Это самый используемый агрегат, который есть в наличии практически у каждого хозяина приусадебного участка. В зимнее время нет необходимость его использовать для обработки земли и уходом за растениями. Поэтому зимой двигатель от мотоблока можно устанавливать на снегоход, а весной вернуть на мотоблок.

При изготовлении снегохода обычно используют двигатели от мотоблоков среднего класса, с наличием заднего тягово-сцепного устройства и ручного управления. В качестве варианта можно использовать мотоблок «Нева» для изготовления снегохода. Стоимость такого агрегата средняя, а установленные двигатели собраны в Японии.

Также на таких двигателях установлено принудительное воздушное охлаждение, что является плюсом для изготовления снегохода. Результатом всех трудов получится отличный снегоход, мощностью 6-7 л.с. Это позволит перевозить одного или двух человек и небольшой груз, ниже опишем как переделать мотоблок в снегоход подробнее.

Чтобы самостоятельно собрать снегоход необходимы такие детали: двигатель, сварочный аппарат, трубогиб и некоторые покупные запчасти. Несколько этапов изготовления снегохода из мотоблока.

Конструкция переделаки мотоблока в снегоход

Вначале необходимо изобразить конструкцию будущей машины в виде чертежа. Для этого поможет анализ изготовленных самодельных снегоходов. Сама конструкция будет состоять из двух частей: ведомой и ведущей. Ведомая часть состоит из амортизаторов, полозий, рулевой колонки. Для изготовления ведущей части понадобится рама, привод и силовой агрегат.

Когда разрабатывается самодельный проект, следует заранее определить части конструкции, которые изготавливаются самостоятельно, и выделить те части, которые необходимо приобрести.

После создания чертежа, переходим к изготовлению рамы. Для этого желательно использовать трубы. Иногда используют обычные водопроводные, но для большей прочности нужно использовать трубы от мотоциклетных рам. Чтобы придать раме желаемую форму, при помощи трубогиба нужно согнуть трубы. Закрепляются они при помощи сварки.

Во избежание грубых ошибок при сборке снегохода, детали рамы сначала необходимо закреплять точечной сваркой. Проверив правильность конструкции, стыки завариваются единым безразрывным швом. После этого к готовой раме привариваются кронштейны для установки двигателя, полозьев, сиденья, рулевой колонки и других частей.

Полозья и двигатель снегохода

Полозья представляют собой одну или две широкие лыжи, прикрепленные на шарнирном соединении к рулевой колонке. Амортизаторы — это лучшее решение при изготовлении передней подвески. Для этой цели лучше всего подходят рычажные амортизаторы, которые использовались на мотоциклах.

Двигатель и коробка передач устанавливаются на ведущей части собираемого снегохода. Тут нужно заранее решить, для передвижения использовать гусеницы или колесный ход. Оба типа приводов содержать как преимущества, так и недостатки.

Установленные у снегохода задние ведущие колеса позволяет ему быть более маневренным, благодаря легкому весу. Но во избежание пробуксовки колес на рыхлом снегу, их необходимо комплектовать цепями. При использовании гусеничного хода, повышается проходимость снегохода, но значительно увеличивается его вес, что снижает маневренность.

Гусеницы для снегохода

Гусеницы к снегоходу также можно изготовить самостоятельно. При этом можно использовать различные материалы: конвейерные ленты, мотоциклетные цепи, водопроводные трубы и др. Главное, изготовить их надежными, легкими и качественными, чтобы было хорошее сцепление траков с поверхностью.

Развиваемая скорость снегохода 60-70 км/час. Но даже на такой скорости снегоход остается довольно опасным видом транспорта. Поскольку передвижение происходит по снегу, то поверхность движения будет меняться неоднократно, даже во время небольшой поездки. Особая опасность появляется во время бездумной езды в лесу на больших скоростях. Также аккуратно следует передвигаться на открытых неизвестных пространствах, после выпавшего свежего «легкого снега».

Чтобы при езде было меньше проблем, нужно одевать специальную одежду. Чем больше скорость снегохода, тем более требовательным нужно быть к одежде. В наше время валенки и ватники уже не годятся. Одежда должна быть предназначена специально для езды на снегоходах. Также нужно пользоваться специализированным шлемом.

Что такое мотобуксировщик – описание и назначение

Под мотособакой понимают мини-снегоход (мини-снегоболотоход) с двигателем. Данное транспортное средство представляет собой сцепку из гусеничного буксировщика с санями либо санями-волокушами. Водитель мотособаки садится в сани, туда же кладут любой груз. У некоторых моделей «собаки» есть специальная грузовая площадка на тягаче. Мощность двигателя обычно составляет от 6 л. с. до 13 л. с., скорость равна 30-40 км/час. Тормоз у мотособаки отсутствует, о чем всегда надо помнить водителю.

Мотобуксировщики популярны среди рыбаков, охотников. Также их можно применять в сельском и лесном хозяйстве для перевозки небольших грузов. В отличие от колесной техники, лыжи на санях мотособаки позволяют передвигаться даже по рыхлому снегу, зимнему бездорожью, чем транспортное средство напоминает снегоход. Разница лишь в расположении водителя: они сидит вне платформы с мотором, что уменьшает вес мотособаки, увеличивает проходимость. Также плюсами в сравнении со снегоходом являются простота конструкции, более низкая цена.

На мотособаках можно передвигаться по замерзшей поверхности водоема – озера, реки. Они идеальны для любителей подледной ловли и были разработаны специально для них. Машину легко перевезти в автомобиле, используя чехол, выгрузить на берегу, после применять по назначению. На мотособаке возможно перевозить грузы по пересеченной местности, изобилующей спусками, подъемами. Используют технику для поездок летом, весной, осенью по болотистым полянам, лесным дорожкам.

Почему стоит изготовить мотособаку – причины

И покупная техника, и самоделка отличаются неприхотливостью, компактностью, не требуют много места для перевозки, хранения. Но некоторые охотники предпочитают делать мотособаки самостоятельно, из подручных средств. Основная причина – экономичность: самодельный вариант обойдется на порядок дешевле. Не более стоимости самого простого буксировщика из Китая можно соорудить также надежный, прочный буксировщик-толкач.

У многих моделей мотособак, особенно китайской сборки, есть масса недочетов в конструкции. Например, гусеница может часто забиваться снегом, что связано с промахами разработчиков. Прочие возможные проблемы – вставание мотособаки на дыбы, зарывание в слишком глубоком снегу, забрасывание снега в сани. Всех этих неприятностей можно избежать, если делать транспортное средство самому.

При переднем расположении мотора мотособаки, которое практически всегда планируется в самодельных моделях, работа машины будет намного эффективнее. Вот очевидные плюсы:

  • экономия топлива и общее удешевление конструкции;
  • более высокая скорость движения;
  • возможность сделать дополнительные отсеки для снастей.

Манипуляции с разборными валами

Мотобуксировщик, технические характеристики которого будут зависеть от элементов, используемых в процессе работы, может быть изготовлен самостоятельно, однако перед началом манипуляций необходимо продумать каждый шаг. В гусеничном блоке рекомендуется использовать разборные валы, выполняемые из подшипников и втулок. Последние тщательно вытачиваются для первых, при этом толщина стенок не должна превышать цифру в 5 миллиметров. Наиболее сильные нагрузки мотособака будет испытывать на заднюю ось. Она должна оказаться ведущей. К заднему валу для этого укрепляется приводная звездочка, которую нужно соединить с КПП. Это осуществляется посредством цепной передачи. Сани для мотобуксировщика вы можете изготовить самостоятельно с использованием деревянных полозьев и каркаса на основе пиломатериала. Помимо составных валов, конструкция должна обладать составными колесами. Каждый из них состоит из щек, габариты которых составляют 3 миллиметра. Помимо этого, используются зацепы в количестве нескольких десятков, они необходимы для сцепления с почвой. Они изготавливаются с использованием металлических труб. Для того чтобы добиться гашения вибрации колесами, на зацепах, а конкретно на их концах, устанавливаются резиновые втулки.

Этапы сборки снегохода из мотоблока

Самым распространенным вариантом являются легкие «каракаты», которые отличаются хорошей проходимостью, обеспечиваемой большими камерами. Такие машины создаются в несколько этапов:

  1. Выбор основы для вездехода. Обычно в качестве основы выбирается рама от мотоцикла «Урал» или «Иж». Стоит отметить, что машины, создаваемые на базе мотоцикла Иж, являются более маневренными. Создаваемые с использованием таких рам машины отличаются хорошей проходимостью по различным типам грунта, а также по глубокому снегу.
  2. Создание подвески и заднего моста снегохода. Для того, чтобы сделать независимую заднюю и переднюю подвеску, необходимо соединить лонжероны с подкосом и рулевой втулкой. Подобная подвеска обеспечивает ровность хода.
  3. Установка колес. На вездеходах обычно используются камеры от грузового автомобиля. Они присоединяются к подвесу за счет ступицы. Такие колеса обеспечивают легкость управления вездеходом и безопасность его использования.
  4. Установка двигателя. После того, как будет установлена подвеска с колесами, можно начинать закрепление двигателя. После полной сборки машину стоит протестировать на небольшой скорости.

Как выбрать?

Первое, на что стоит обратить внимание при выборе мотобуксировщика и комплектующих для него, — это габариты. Компактные модели можно поместить в автомобиль, а стандартного размера агрегаты перемещают в прицепе

Гусянка и ее проходимость

Учитывая размеры, не стоит забывать и том, что чем больше гусеничный транспортер мотобуксировщика, тем лучше.

Двигатель и его мощность. Чем больше человек будут перемещаться на мотособаке, тем больше лошадиных сил должно быть у движка. Стоит помнить о том, что у китайских производителей на самом деле «лошади» не такие мощные, как у тех же американцев. То есть американский двигатель 13 л. с. будет работать производительнее, чем китайский 15 л. с.

Качество изготовления. Нужно сразу внимательно осматривать точность и ровность швов, равномерность покрытия деталей.

Привод- передний или задний. С задним приводом управление груженым мотобуксировщиком проще, так как центр тяжести расположен возле руля, но пустой агрегат будет вставать на дыбы или зарываться в снег вместо движения. У переднеприводных контакт гусянки с поверхностью лучше и маневренность не зависит от нагрузки.

Вариатор или редуктор, а также тип подвески.

Удобство регулировки систем. Любой мотобуксировщик требует периодической проверки узлов конструкции, немаловажный критерий — это простота и удобство этих операций

При выборе стоит обращать внимание на кожух – он может быть пластиковым и без проблем сниматься или из специального материала, с застегивающимися клапанами

Аксессуары. Здесь можно обойтись без ограничений, по принципу «чем больше, тем лучше» благодаря всевозможным модулям, прокладчикам лыжни, колесным тележкам. Мотобуксировщик станет незаменимым помощником с множеством опций для любого времени года.

Рекомендации

Толкач (волокушу) слишком длинным делать не стоит. Его ширина должна быть больше длины. Рекомендуется обеспечивать максимально низкую посадку ездока. Благодаря ей устойчивость поддерживается на нужном уровне, и управлять устройством будет проще

Важно понимать, что устройства с высокой посадкой водителя неустойчивы даже при небольшой скорости, если сталкиваются с малейшими неровностями

Проезд в глубоком снегу тоже сильно затрудняется. Во многих конструкциях толкач крепят на балансир и делают подвижным относительно буксировщика. Несмотря на преимущества жесткой схемы, подвижная сборка ценится за высокую проходимость. Кроме того, размещение ездока между двумя балансирами делает путешествие комфортнее

Важно: переднюю волокушу иногда цепляют сзади; в умелых руках управление при этом не сложнее – надо только использовать задний руль

Обслуживание гусеницы

Чтобы гусеничная лента работала долгое время, следует придерживаться ряда элементарных рекомендаций.

Перед тем как начать эксплуатацию (раз в сутки) обследуйте, в каком состоянии ходовая часть: «закоченевшие» катки либо ослабленные болты способны стать источником поломки гусеницы. После перерыва в эксплуатации нужно отчистить гусеницу и элементы системы подрессоривания от ледяной корки.

С течением времени гусеничная лента растягивается, и ее нужно подтягивать.

Проверять натяжку можно посредством замера провисания гусеничной ленты. Стандартным можно считать провис от 2-х до 5 сантиметров.

Чересчур сильно натягивать гусеничную ленту хуже, чем чересчур ослабить, поскольку это приводит к растяжению элемента и поломке опорников ведомой и ведущей осей.

Если гусеница прекратила совершать обороты, это говорит о поломке ходовой. Основным фактором ее торможения является неисправность опорников валов либо катков тележек вследствие проникновения влаги внутрь.

Регулярно нужно обследовать состояние ходовой, катая мотособаку руками. Она также обязана легко кататься от руки при демонтированных цепи и ремне. Раз в 12 месяцев либо через каждые 40 часов работы следует осуществлять техобслуживание ходовой части мотособак.

Техобслуживание мотора

Ключевые правила легко усвоить. Первое, что необходимо проследить, помимо заправки топливом, – уровень масла. Для этого выкручиваем заглушку и смотрим щуп. Добавляем масло до необходимого уровня. Меняем масло через каждые 5 бензобаков израсходованного топлива.

Часто случающаяся неполадка – засорение воздухофильтра снежными мельчайшими частицами либо появление ледяной корки. Признаки – нестабильная работа, дымление, плохо запускается. Просушите фильтр либо установите новый.

Натяжка цепи

Цепь мотособаки сообщает вращательные движения с ведущей звездочки на звездочку, соединенную с ведомым звеном, она не должна быть чересчур натянута, поскольку растет нагрузка на подшипники ведомой части вариаторной КП, а также нельзя допускать ее провисания. Натяжка цепи производится подъемом/опусканием правой доли ступицы, ведомой части вариаторной КП. Со временем цепь способна растягиваться, ее следует натянуть.

Техобслуживание трансмиссии

Защищайте вариаторную КП и ее ответную часть от грязи, контролируйте чистоту и целостность дисков из алюминия, цепи и ремня привода вариаторной КП, обтирайте тряпочкой после завершения каждого выезда, предохраняйте от попадания масел на ремень и диски. Производите смазку вала и щек при потребности. Излишнее количество смазочных материалов способно вызвать неполадки.

После любой поездки мойте цепь бензином и смазывайте либо обтирайте цепь и профилированные колеса. Всегда желательно брать с собой резервную цепь.

Следите за стяжкой разъемных соединений, чистите и давайте просохнуть мотособаке после любого выезда, храните в горизонтальном положении в сухом проветриваемом месте, и ваш мотобуксировщик будет служить без поломок многие годы.
