Сход развал на квадроцикле своими руками

Развал схождения своими руками на ваз 2109

Сегодня мы подробно опишем последовательность действий, а заодно и расскажем, что значит слова «развал» и «схождение».

Что такое развал и схождение колес

Развал – представляет собой угол между вертикальной плоскостью и плоскостью колеса. От него напрямую зависит, насколько хорошо шины соприкасаются с дорожным покрытием.

Схождение – является углом между направлением движения и плоскостью вращения колеса. Оно определяет, насколько устойчива машина в поворотах, и с какой скоростью изнашиваются шины.

У схождения есть один нюанс – оно различается в зависимости от привода автомобиля. Транспортные средства с задней ведущей осью должны обладать положительным схождением (когда колеса чуть-чуть повернуты друг к другу), а вот у переднееприводных автомобилей схождение должно быть отрицательным (колеса наоборот, слегка развернуты в стороны). Следует заметить, что во время движения колеса становятся ровно в обоих случаях, что обеспечивает комфортную и безопасную езду.

Есть еще одна малоизвестная регулировка под названиемкастер – угол, с каким наклонен шкворень (в продольной плоскости). Кастер устанавливается на заводе-изготовителе раз и навсегда, и поэтому в регулировке не нуждается. Однако если вы вносите коренные изменения в подвеску автомобиля (например, подготавливая его к спортивным состязаниям), его нужно будет регулировать заново. Здесь эта процедура рассмотрена не будет. Специалисты рекомендуют регулировать сход-развал 2 раза в год, одновременно с переходом на летние/зимние шины. Но по факту, подавляющая часть водителей проводят эту процедуру только после ремонта элементов подвески или замены рулевых тяг, а также перед техосмотром.

Как отрегулировать развал схождение на ВАЗ 2109

Прежде чем приступать к работе, сделайте 3 важные вещи. Во-первых, убедитесь, что в ближайшей перспективе вы не будете проводить ремонт подвески или рулевого управления. В противном случае вы напрасно потратите нервы, время и силы. Во-вторых, не поленитесь проверить давление в колесах. Если оно ненормальное, измерения будут неправильными. В-третьих, проверьте багажник и салон, чтобы там ничего не лежало, поскольку регулировка производится на незагруженном автомобиле.

Что такое развал-схождение колес?

Два параметра настройки подвески, от которых зависит устойчивость автомобиля на дороге и его управляемость, называют развалом и схождением. Они характеризуются положением передних и задних колес автомобиля относительно друг друга и поверхности дороги, а формируются из линейных и угловых величин.

Схождение

Это величина угла между линией направления движения и плоскостью вращения колеса. Схождение может измеряться как в миллиметрах (разница расстояний между задними и передними кромками колес), так и в угловых величинах.

Расположенные строго по направлению движения колеса, параллельные друг другу имеют нулевой угол схождения. Если расстояние между передними точками колес меньше, чем между задними (повернуты внутрь) – положительный угол схождения колес. Наоборот, отрицательное схождение.

От схождения колес зависит острота реакции на вращение рулевого колеса, предсказуемость траектории движения ТС. Данный параметр нужен для снижения увода автомобиля.

Правильное значение схождения – положительный либо нулевой угол, в противном случае настройка осуществлена неверно.

Развал

Это угол, отражающий величину отклонения центральной плоскости колеса от вертикального положения. Т.е. на сколько градусов «развалены» колеса транспортного средства, и в какую сторону (наружу или внутрь).

Угол развала колеса, расположенного строго перпендикулярно к поверхности дороги равняется 0. Если расстояние между верхними точками колес на одной оси немного больше, чем между нижними точками – положительный угол. Подобное положение колес подходит для нагруженных ТС, а для легковых автомобилей применятся в основном для специализированных трасс.

Отрицательным угол считается, когда колеса наклонены внутрь, к центру оси машины. Такое положение колес улучшает управляемость автомобиля при вхождении в крутые повороты.

Стоит понимать, что номинальное значение развала зависит от конструктивных особенностей и вида подвески. Для подвесок Макферсон преимущественно выставляют отрицательный либо нулевой угол. В некоторых ситуациях настраиваются индивидуальные значения (например, для спортивных авто), но только, когда человек знает, что и для чего он делает.

Признаки неисправности

О необходимости замены амортизационных стоек ВАЗ 2113-2115 указывают следующие признаки:

  • Потеки масла на штоке стойки возле сальника;
  • Биение руля при поворотах и торможении;
  • Сильные вибрации по кузову во время движения по плохому дорожному покрытию;
  • Увеличенный тормозной путь;
  • Автомобиль ведет в сторону, если при движении прямо отпустить рулевое колесо;
  • Из передней подвески периодически исходят стуки и удары.

Еще может износиться верхняя опора стойки и издавать хруст, стук. Выделяют две причины для замены:

  1. Трещины и вырванные фрагменты резиновой опоры. Чаще всего это происходит от устаревания резины. Изношенная опора хуже поглощает шум и удары.
  2. Износ подшипника верхней опоры. При повороте руля с изношенным подшипником слышится хруст, а также он сильно стучит на неровностях.

Инструкция по регулировке развала-схождения своими руками

Перед тем, как приступать к регулировке углов развала и схождения, в обязательном порядке необходимо проверить ходовую автомобиля. Если нужен ремонт, то развал-схождение делать бессмысленно. Рулевое управление и подвеска должны быть в полном порядке.

Обратите внимание на три момента, от которых очень сильно зависят углы установки колёс на автомобиле:

  1. Исправность ходовой (подробнее о диагностике подвески автомобиля);
  2. Давление в шинах;
  3. Загрузка машины.

Обязательно перед регулировкой развала-схождения проверяйте давление в покрышках и убедитесь в том, что случано не забыли в багажнике пару мешков картошки или цемента 🙂

В качестве примера, мы опишем, как сделать развал-схождение своими руками на автомобиле ВАЗ 2109.

Чтобы избежать лишних регулировок развала и схождения после ремонта ходовой, перед разборкой подвески следует метить все разъединяемые соединения относительно друг друга. Лучше всего это делать зубилом, керном или краской. Необходимо также считать число оборотов при выворачивании наконечников из рулевых тяг.

Регулировка угла развала колес

Регулировка углов развала выполняется в следующем порядке (напоминаем, что в нашем случае действия описаны для автомобиля ВАЗ 2109):

  1. Перед началом регулировки развала машина должна стоять на ровной площадке.
  2. Ставим на ободе колеса мелом по диаметру две вертикальные метки – одну сверху, другую снизу.
  3. Шнур с отвесом прикладываем к крылу, и вдоль меток линейкой или штангенциркулем измеряем расстояние от обода до шнура у верхней метки, а затем у нижней. Разница должна составлять ±3 мм.
  4. Обод может быть не идеальным, поэтому желательно прокатить машину, повернув колесо на 90°, и сделав еще 2 вертикальные метки. Снова производим замер.
  5. Проделайте тоже самое на втором колесе и запишите результат.
  6. После этого разверните машину на 180° и снова произведите замеры, запишите их и сравните.
  7. Затем снимите колесо и двумя ключами на 19 отпустите два болта крепления кронштейна стойки амортизатора к поворотному кулаку.
  8. Сдвиньте поворотный кулак ключом на 19 за счет эксцентриситета головки болта внутрь или наружу на необходимое расстояние, таким образом добиваясь необходимого угла развала.
  9. Подтяните болты, поставьте колесо на место, опустите автомобиль и качните несколько раз, нажав на крыло. Проведите замеры.
  10. Отойдите от машины на некоторое расстояние и посмотрите на положение передних колес, сравнивая их с плоскостью задних.

На заднеприводных автомобилях угол развала должен быть в пределах +1/+3мм, а на переднеприводных машинах нормальным считается развал в диапазоне от -1 до +1мм.

Регулировка угла схождения колес

Для регулировки угла схождения замеры удобнее всего производить специальной телескопической линейкой со шкалой.

Линейка для регулировки схождения

Работать удобнее на яме. Руль должен находиться в положении прямолинейного движения.

Перед регулировкой схождения, с внутренней стороны колёс мелом нанесите по одной метке на левой и правой покрышке как можно ближе дискам.
Создав в линейке предварительный натяг, установите ее, уперев концами в намеченные точки так, чтобы ее корпус не касался деталей кузова и подвески.
Слегка встряхните линейку, на подвижной шкале совместите «ноль» с неподвижным указателем

Зафиксируйте шкалу.
Осторожно прокатите автомобиль вперед, чтобы линейка вместе с колесами переместилась назад, но не коснулась деталей подвески и кузова.
Проверьте показания.. Если на ВАЗ 2109 расстояние между колесами сзади меньше чем спереди, то рулевые тяги надо укорачивать, а если больше, то – удлинять

Если на ВАЗ 2109 расстояние между колесами сзади меньше чем спереди, то рулевые тяги надо укорачивать, а если больше, то – удлинять.

  1. Ключом на 27 ослабьте контргайки на рулевых тягах. Гайки с рисками на гранях имеют левую резьбу.
  2. Ключом на 24 вращайте муфту для изменения длины тяги.
  3. Не забывайте следить за горизонтальным положением спицы руля.
  4. Поставьте подвижную шкалу на линейке для регулировки схождения на «ноль» и прокатите машину назад.
  5. При показаниях от -1 до +1мм можно закончить регулировку угла схождения. Для дополнительно контроля прокатите автомобиль вперед.

Посмотрите по очереди со стороны каждого переднего колеса в створ каждого заднего. При горизонтально стоящей спице руля вы легко увидите есть или нет смещения обоих колес влево или вправо. Если смещение заметно явно, то, выкрутив одну тягу и закрутив другую на одинаковое количество оборотов, исправьте смещение.

После регулировки развала-схождения своими руками, стоит задуматься о том, какие выбрать колесные диски: штампованные или литые? Считается, что литые диски значительно снижают нагрузку на подвеску, а штампованные – более практичны.

Регулировка установки колес

Если нарушена установка колес, то потребуется произвести регулировку. Для этого выполните следующие действия:

  1. Ослабьте натяжение хомутов муфт наконечника рулевой тяги.
  2. Используя клещи типа «Кобра», необходимо вращать муфту. Перед началом проведения регулировки обязательно очистите все резьбовые соединения от грязи и пыли, обработайте проникающей смазкой.
  3. Вращайте муфту до тех пор, пока между ниткой и покрышкой переднего колеса не нормализуется зазор.
  4. После завершения работы обязательно произведите затяжку резьбовых соединений.
  5. Аналогично проводится регулировка на втором колесе.
  6. Суммарное схождение колес должно быть не более 2 мм.

Регулировка карбюратора

Регулирование холостого хода

В основном на начальном этапе эксплуатации скутера или мопеда карбюратор не требует значительных регулировок. Производитель мототехники настраивает его еще на своём производстве. Но производители бывают разными по отношению к собираемой технике, поэтому может и понадобится небольшая настройка работы карбюратора.

При правильно отрегулированном карбюраторе двигатель работает ровно без сбоев оборотов, без «захлёбываний» двигателя при открытии дроссельной заслонки.

Если Ваш скутер заводится с трудом и при движении Вы обнаруживаете неустойчивую работу двигателя, а так же перебои на холостом ходу двигателя, то это означает, что необходимо подрегулировать карбюратор скутера. Большой расход топлива так же есть сигналом для осмотра и регулировки карбюратора.

Что может быть причиной неровной работы двигателя и большого расхода топлива…Возможные причины это засорение жиклёров или каналов карбюратора, нарушен уровень топлива в поплавковой камере, нарушены регулировки количества и качества топливной смеси, подаваемой в камеру сгорания.

При регулировке карбюратора необходимо добиться устойчивой работы двигателя на оборотах примерно 1500 об/мин. Все регулировки советуется производить в сервисных центрах, но зная их аппетит иногда просто нет возможности для такого сервиса. Регулировка сама по себе не сложная и вполне можно обойтись своими силами.

Перед регулировкой:

  1. Проверить или заменить свечу
  2. Прочистить или заменить воздушный фильтр
  3. Прочистить жиклёры и каналы карбюратора

После этих действий заведите и прогрейте двигатель. Регулировка оборотов холостого хода делается следующим образом. Установите скутер или мопед на ровную площадку, используя центральную подножку.

  • после прогрева двигателя «винтом качества» снизить обороты двигателя до самых минимальных
  • поворотом «винта количества», добейтесь максимальной частоты вращения коленчатого вала
  • опять при помощи «винта качества» снизить частоту вращения коленчатого вала до минимальной, и снова «винтом количества» поднять обороты до максимальных.

Все эти операции надо провести 3 -4 раза, постепенно снижая частоту холостого хода. После этого необходимо проверить правильность регулировки карбюратора.

Для этого резко поверните ручку газа. Если при этом появляются провалы в работе двигателя, то смесь необходимо обогатить, для этого заверните «винт качества» на 1/4-1/3 оборота.

Если же двигатель сразу глохнет при резком повороте ручки газа, то смесь нужно обеднять, для этого отверните «винт качества» на 1/4-1/3 оборота.

После всех настроек можно проверить технику на ходу. И после такой проверки можно также определить качество регулировок карбюратора по состоянию свечи зажигания. Выкрутите свечу и внимательно осмотрите её. В таблице приведены основные показатели.

Результат работы двигателяСостояние свечиПричины
Умеренный расход топлива, стабильные обороты на холостом ходу, хорошее ускорениеРезьбовая часть имеет темный нагар, керамическая часть светлого или коричневого цвета без нагараПравильная настройка
Плавают обороты при работе на холостом ходу, большой расход топливаРезьбовая и керамическая части свечи имеют нагар черного цвета, закопченыПереобогащенная смесь в низком и среднем диапазоне оборотов
Двигатель плохо заводится, плохо набирает обороты при вращении ручки газа, «стрельба» в карбюратор, двигатель не держит обороты холостого ходаКерамическая часть свечи белаяОбедненная смесь в низком и среднем диапазоне
Двигатель «захлебывается» на высоких оборотах, небольшое прикрытие ручки газа приводит к повышению оборотов. Большой расход топлива. На максимальных оборотах двигатель начинает «стрелять»Керамическая часть свечи черно-коричневая или черная, покрыта нагаром. Резьбовая часть покрыта черным нагаром.Переобогащение смеси на высоких оборотах
Плохое ускорение и набор оборотов после половины хода ручки газа. Возможна «стрельба» через воздушный фильтр.Керамическая часть свечи белаяОбеднение смеси в высоком диапазоне оборотов

И не забывайте о технике безопасности. Категорически запрещается регулировка карбюратора в закрытых помещениях.

Как сделать регулировку развала и схождения на ВАЗ-2107 своими руками.

Для того, чтобы выставить углы развала и схождения на вашем авто, не прибегая к услугам мастера, потребуются инструменты:

  • — стандартный набор гаечных ключей;
  • — раздвижные пассатижи;
  • — штангенциркуль;
  • — брусочек 22 мм толщиной;
  • — брусочек 6 мм толщиной;
  • — бечевка недлинная;
  • — бечевка длинная, с крючками с обоих концов.

Перед тем, как приниматься за регулировку колес, автомобиль следует подготовить. Необходимо:

  • — установить его на ровной площадке;
  • — проверить атмосферное давление во всех колесах;
  • — снять с дисков декоративные колпаки;
  • — обеспечить нагрузку автомобиля около 320 кг. Нагрузка должна быть распределена равномерно. Например, можно имитировать присутствие четверых пассажиров на всех местах и дополнительный груз весом 50 кг в багажнике авто.
  • — проверить топливный резервуар. Машина должна быть полностью заправлена.

Теперь нужно проверить, насколько угол развала отличается от штатного. Для этого следует выровнять колеса строго прямо, а затем несколько раз «прожать» переднюю и заднюю подвески с усилием около 50 кг.

Далее нужно привязать вертикально короткую бечевку, как показано на рисунке:

Его регулировка производится за счет болта с эксцентриком на стойке. Нужно отпустить его гайку и болтом отрегулировать градус. Натяжение второго болта кулака ослабляется симметрично.

Для проверки угла схождения следует взять длинную бечевку с крючьями. Одним концом нужно зацепить ее на передней плоскости переднего колеса, а другим – на противоположной, задней плоскости заднего. Бечевка должна быть натянута ровно, то есть, колеса перед замерами следует выровнять идеально..

Конструкция ВАЗ-2107 такова, что колея задних колес у него несколько уже, чем передних. При натянутой бечевке это очень хорошо видно. Ее следует натянуть так, чтобы при ровно стоящих передних колесах она в двух местах касалась резины на 1-2 мм, а сзади находилась в воздухе. Эту пустоту нужно компенсировать подкладыванием под бечевку брусочка толщиной в 22 мм. Затем нужно подложить брусочек 6 мм и проверить, продолжает ли бечевка касаться обеих точек переднего колеса. Если нет, то схождение нужно регулировать.

Для этого необходимо ослабить на наружной рулевой тяге хомуты муфты; затем раздвижными пассатижами следует вращать муфту, пока бечевка не коснется двух точек на покрышке одновременно. Достигнув результата, нужно тщательно затянуть ослабленные стяжные хомуты данной муфты.

Точно такая же процедура проводится с противоположной парой колес.

В данной таблице приводятся требуемые градусы развала, схождения и кастера.

Углы установкиЗначения
Развал0±30’+40’-20’, (0˚30±20)*
Схождение1-7 мм, (2-4)*
Продольный наклон шкворни (кастер)4˚+1˚-1˚30’, (4˚±30’)*

*В скобках даны идеальные показатели для негруженого автомобиля.

Сделать установку нужного градуса развала и схождения колес на ВАЗ-2107 в домашних условиях совсем несложно. Для того, чтобы увидеть процесс воочию, можно посмотреть видеоролик, где подробно показывается вся процедура регулировки положения колес.

Сход-развал на квадроцикле своими руками Обслуживание

Главная → Обслуживание → Сход-развал на квадроцикле своими руками

  • Admin
  • 19.01.2017
  • 33626
  • Квадроцикл, регулировка схождения, Сход-развал

Итак,  в колее у вас рвет из рук руль, при движении прямо квадроцикл уходит вправо или влево, вы заметили неравномерный износ резины или увидели, что одно колесо или оба резко уходят в сторону при прямо выставленном руле —  все это явные признаки того, что пришло время регулировки схождения и развала колес.

Нужно отметить, что на некоторых квадроциклах регулируется лишь схождение, а развал задан заводом-производителем.

Избавляемся от проблемы.

Способов много, мы постараемся поговорить о самых наглядных и интуитивно понятных.

Какие гайки крутить?

№1 Ослабить гайки; №2 Регулировка схождения (крутим саму рулевую тягу гаечным ключом; №3 регулировка развала;

  Внимание! Квадроцикл вывешивать не нужно, регулировку производить на ровной поверхности без ям и возвышенностей, руль выставить прямо. Визуально стараемся оценить колеса спереди, смотрим на глаз, сразу станет понятно, какое колесо уходит в сторону больше, а какое меньше

Порой регулировки на глаз бывает достаточно, если хотим все по науке, значит идем дальше

Визуально стараемся оценить колеса спереди, смотрим на глаз, сразу станет понятно, какое колесо уходит в сторону больше, а какое меньше. Порой регулировки на глаз бывает достаточно, если хотим все по науке, значит идем дальше.

Способ 1

На колёсном диске, на самом краю  изнутри, с двух сторон каждого колеса у буртика делаем отметки маркером так, чтобы метки были параллельно земле.

При помощи простейшей линейки выставляем схождение, линейку упираем в метки и меряем спереди и сзади по меткам.

Линейка — это труба, вставленная в трубу большего диаметра, на ее концах имеются Г-образные упоры (изогнуты для того, чтобы не мешало днище квадроцикла), которыми будем упираться в метки. Для удобства на линейку прикручиваем рулетку и смотрим на циферки, блестящий болтик — это фиксатор, упёрлись спереди по меткам и зафиксировали, посмотрели на цифры и повторили процедуру на задней части колёс.

Ослабляем на рулевых тягах контрящие гайки,  крутим в ту или иную сторону тяги, чуток покрутили и замерили, поняли, что мало или много, крутим дальше. Схождение колёс меряется между краями колёсного диска. Колёса должны стоять, как на рисунке ниже, разница между А и Б должна составлять 0-3мм (спереди меньше, а сзади больше). Универсальное схождение делают 0 мм.

После контрим гайки и пробуем ехать, возможно,  руль будет стоять чуть криво, а квадрик ехать ровно. Опять ослабляем контрящие гайки и на одинаковое количество оборотов крутим тяги, тем самым выравнивая руль, но не трогая схождение.

На задней подвеске ничего регулировать не нужно.

Способ 2

1. Установите руль в положение, соответствующее прямолинейному движению.
2. Установите стойки перед квадроциклом  перпендикулярно задним колесам, как показано на рисунке.
3. Натяните эластичную ленту вокруг стоек  мотовездехода так, чтобы она лишь слегка касалась задних колес.
4. Измерьте расстояние между натянутой лентой и передней, и задней точками на ободе переднего колеса. Расстояние до дальней точки на ободе должно быть на 2 — 3 мм больше, чем расстояние до ближней точки на том же ободе.

Вы сами смогли убедиться, что в регулировке схождения и развала на квадроцикле нет ничего сложного, и вы сами вполне способны сделать это, не прибегая к услугам автосервиса. Так  что кладем сэкономленные деньги в карман и счастливые, и довольные едем кататься.

Определяемся с формулировками

Угол развала

Точное определение — это угол между вертикальной плоскостью и прямой линией, вдоль которой вращается колесо.

Или, по-другому — угол наклона колеса, относительно боковой части машины.

Угол схождения

Точное определение — это угол между траекторией движения машины и плоскостью, вдоль которой вращается колесо.

Или, по-другому — это разница расстояний, между колесами в одном мосту, измеренная в двух крайних точках колеса.

Представим две воображаемые линии: одна вертикальная, а другая направлена вдоль вращения колеса.

Кастер

Ещё одна характеристика положения колёс автомобиля – кастер, который составляет угол между амортизатором в Макферсоновой подвеске и наклоном колёсного поворотного кулака

. Также кастер определяют как наклонный угол поворотной оси колеса. Проводя аналогию с передним колесом велосипеда, это угол наклона рулевой вилки: чем более вилка «лежит», тем больше велосипедный руль будет тяготеть к тому, чтобы принять положение «прямо». Большинство моделей авто сконструированы таким образом, что кастер составляет 6 градусов и не подлежит корректированию, поэтому далее будем рассматривать только работу со сходом-развалом.

На что влияет кастер?

С кастером ситуация обстоит не менее интересно. Чуть выше мы вспомнили, что при нулевом угле наклона стойка стоит строго вертикально – то есть, колесо со ступицей никуда не смещается относительно вертикали. При отрицательном кастере стойка в верхней части словно наклоняется вперёд, а колесо, соответственно, уходит назад. При положительном – наоборот.

На переднеприводных ВАЗах, например, параметр кастера изменяется с помощью регулировочных шайб, которые подкладываются под элементы передней подвески – кронштейны продольных рычагов (растяжек).


Кастер на Самаре задаётся с помощью нескольких шайб


Продольные растяжки подвески ВАЗ-2108 спереди крепятся к кронштейнам, сзади – к поперечным рычагам. Именно поэтому они влияют на кастер

Убрав шайбы, стойку можно «завалить» назад в пределах градуса, а колесо – наоборот, сместить относительно центра арки в сторону переднего бампера. В реальности, правда, наблюдается обычно обратная картина – на многих «пожилых» Самарах, «десятках», Приорах и Калинах колесо «уезжает» в сторону передней двери из-за ударов и усталости металла, причем вернуть его на место получается далеко не всегда, даже если убрать все шайбы.

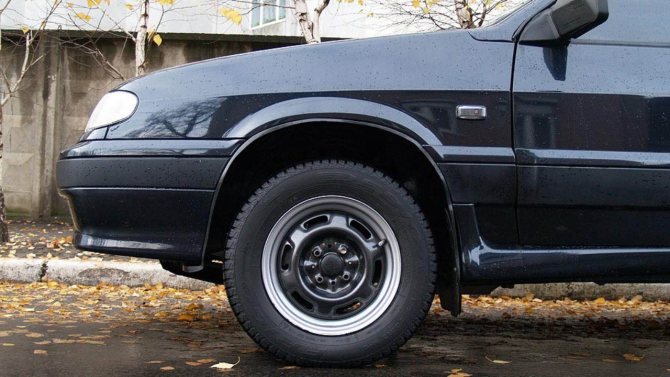

Так выглядит нулевой кастер: колесо стоит в колесной арке симметрично по отношению к бамперу и крылу


Это уже не кастер, а приговор передней подвеске и даже кузову. Вернуть колесо на место «малой кровью» не выйдет

Чем больше угол наклона стойки, тем переднеприводный (и не только) автомобиль стабильнее ведёт себя на высоких скоростях. Положительный кастер способствует меньшему «вилянию» машины, которая становится не такой чувствительной к колеям и неровностям.

Кастер важен не только своим прямым воздействием на скоростные качества автомобиля, но и тем, что он влияет на углы схождения и развала, которые меняются в зависимости от наклона стойки. Поэтому начинать регулировку углов передних колёс нужно именно с кастера. Затем следует регулировка развала, а в самую последнюю очередь необходимо настраивать схождение, помня о взаимосвязанности этих параметров между собой.


При изменении кастера нужно раскручивать продольные растяжки подвески. Это требует времени и сил – особенно, если автомобиль старый

Важность правильного положения колёс автомобиля

Настройка схождения и развала колёс имеет очень большое значение. От того, насколько правильно отрегулировано положение колёс автомобиля, будет зависеть целый ряд характеристик авто:

  • устойчивость машины к заносам и переворачиванию в ходе движения;
  • маневренность и управляемость автомобиля;
  • экономичность в плане расхода топлива;
  • ресурс автомобильных шин.

Это интересно: Проверка форсунок дизельного двигателя, неисправности и чисткаПоложение колёс автомобиля изменяется, если:

  • были выполнены ремонтные операции, затронувшие подвеску или систему рулевого управления автомобилем;
  • машина на дороге «поймал» яму, вследствие чего деформировался диск;
  • автомобиль получил сильный удар;
  • машина долгое время передвигалась по неровной дороге;
  • пришли в негодность тяги и рулевые наконечники;
  • увеличился люфт продольных и поперечных тяг и сайлент блоков рычагов;
  • погнулся мост (в случае моделей с неразрезным мостом);
  • износился ступичный подшипник;
  • неисправна шаровая опора поворотного кулака;
  • неисправна опора амортизатора в кузовной чашке.

Как отрегулировать развал схождение на квадроцикле своими руками?

Наличие проблем с регулировкой развала схождения колес на мотовездеходе — весьма распространенная проблема для подобного типа мототехники. И даже крутые квадроциклы «болеют» подобной неполадкой. Диагностируется данная неисправность по следующим признакам:

● на поворотах руль мотобайка вырывается из рук;

● при езде по прямой квадроцикл уходит в правую или левую сторону;

● резина на колесах стирается неравномерно;

● колеса заметно отклоняются в сторону при ровном руле.

Отрегулировать развал схождение можно как своими руками, так и обратившись к услугам профессионалов из мотосервиса. В некоторых моделях квадроциклов собственноручно можно поменять только схождение, а развал задается в процессе изготовления транспортного средства, и в дальнейшем не меняется.

Измерение углов развала

Для определения этих параметров базовый коридор не понадобится, его можно убрать. Углы развала можно определить несколькими способами: с помощью отвеса, пузырькового уровня, цифрового инклинометра или другого угломера.

Перед началом замера углов развала нужно удостовериться, что машина стоит на ровной поверхности.  Если же развал будет измеряться с помощью цифрового инклинометра, то достаточно откалибровать прибор по наклону поверхности, на которой расположена машина. Для этого следует приложить к поверхности угольник и сверить расположение угломера с положением его вертикальной грани.

На ободе колеса ставим маркером или мелом две вертикальные метки. Шнур с отвесом прикладываем к крылу, и вдоль меток линейкой или штангенциркулем измеряем расстояние от обода до шнура у верхней метки, а затем у нижней. Разница должна быть в пределах +-2мм. Прокатываем машину на четверть оборота колеса (90 градусов) и делаем еще две вертикальные метки. Снова замеряем расстояние от отвеса до обода колеса, тем самым нивелируем погрешность измерения, связанную с биением диска колеса.

Определение угла развала.

Для переднеприводных автомобилей усреднённые значения углов развала считаются в норме 0 ± 1 мм, для заднего привода нормой считается диапазон +1 ±3 мм. Для дисков размеров 13 и 14 дюймов 1 миллиметр развала равен примерно 10 угловым минутам. Точную величину допуска развала колес для конкретного автомобиля лучше всего узнать из рекомендаций завода изготовителя автомобиля.

Измерение угла развала с помощью пузырькового уровня.

Угол развала также можно измерить с помощью пузырькового уровня или телефона с установленной программой для измерения углов.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
