Неисправности
Неисправности как таковые в катушке систем зажигания CDI встречаются очень и очень редко, вопреки расхожему мнению. И все они в основном связаны с повреждением корпуса, сгоранием обмоток, или внутренним обрывом, замыканием проводов.
За всю мою нелегкую практику мне только один раз попалась действительно неисправная катушка. И это при том, что ее угробил сам хозяин скутера: забыл подключить массу к двигателю и включил кнопку стартера… Очень высокий пусковой ток пошел прямиком через катушку на стартер… А куда ему было идти?.. Массы на двигателе ведь не было. Катушка такого издевательства естественно не выдержала: нагрелась и лопнула.
Особенности продукции
Скутеры и мопеды «Вайпер», объем двигателей которых составляет 150 кубов, являются средним классом во всем модельном ряде производителя. Собирается мототехника «Вайпер» (150 см3) на заводах в Китае. Дизайн разрабатывается итальянской студией «Италдизайн». Качество изготавливаемой продукции тщательно проверяется совместными усилиями сразу нескольких из Китая и «Сузуки» из Японии.
Кроме того, используются комплектующие высокого качества, изготовленные хорошо известными мировыми , «Микуни», «Президент» и другими). За счет этого моторесурс силовой установки достигает 50 тысяч километров. Четырехтактный двигатель «Вайпер» (150-сильный) изготавливается заводом WANGYE POWER. На российском рынке мотоциклы и скутера «Вайпер» представлены различными моделями. Основные характеристики, фото и отзывы о некоторых из них представлены ниже.
Делаем правильный выбор
Лучшим выбором будет байк со 125 кубиками, он способен разогнаться до 130 км в час, да и в городе вполне хватит мощности для потоковых маневров.
Перед покупкой стоит задуматься для чего вообще он приобретается. Если для лесных либо горных поездок, стоит задуматься над кроссовым вариантом. Они имеют более высокий клиренс а так же шипованную резину.
Двигатель обычно имеет более мощное охлаждение, так как в основном такие байки работают на пределе, из за чего двигатель часто перегревается.
Если же вам нужен вариант для поездок в городе либо по трассе, лучшим вариантом будет дорожный байк. Он имеет жесткую подвеску, более низкую посадку, а так же более широкую резину.
Чаще всего именно этот вариант выбирают новоиспеченные байкеры, управляемость у таких мотоциклов отличная, коробка передач настроена заводом изготовителем именно для города и трассы, с нужным придаточным числом на передачах. Есть мотоциклы которые заслуживают внимания, а некоторые из них уже стали легендами в этом классе.
МОЙ МОТОЦИКЛ
13.02.2019 NEMEC
47250

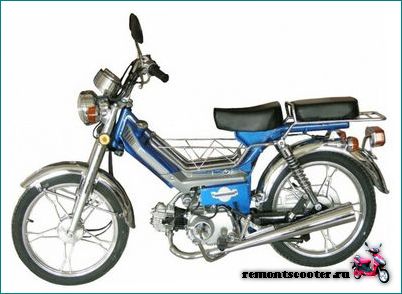

Так как сайт я создавал всесторонним то хочу уделить немного времени китайским мопедам, точнее сегодня затронем реле-регулятор напряжения мопедов Viper, Delta, Alfa. Нашел соответствущую инфу и хочу поделиться с вами.
Проводка китайских мопедов Viper, Delta, Alfa весьма интересна. Зажигание идет отдельно, освещение отдельно, что аналогично и во многих других скутерах и мотоциклах. Но само освещение очень запутано. Мы имеем две ветки освещения, одна это электроэнергия генератора, другая – аккумулятора. Одновременно сам генератор питает и аккумулятор. И вот чтобы эти две проводки соединить, используется реле-регулятор напряжения.
Технические характеристики
| Двигатель | |
| Тип двигателям | Четырехтактный |
| Система охлаждения | Воздушное |
| Объем двигателя | 50 или 80 куб.см |
| Максимальная мощность | 3 Квт при 7500 об/мин |
| Система пуска | Электростартер /кикстартер |
| Трансмиссия | |
| КПП | Клиноременной вариатор |
| Расход топлива, средний | 2 л/100км |
| Шасси | |
| Передняя подвеска | Телескопическая вилка |
| Задняя подвеска | Маятниковая, с двумя передними амортизаторами (перьями) |
| Тормозная система передняя | Дисковый |
| Тормозная система задняя | Барабанный |
| Покрышка, передняя/задняя | 3,5х10 |
| Габариты и масса | |
| Размеры | 1720 мм х 625 мм х 1035 мм |
| Масса | 82 кг |
| Максимальная нагрузка | 120 кг |
| Другие параметры | |
| Цвет | Красный, синий, черный |
| Максимальная скорость | 55 км/ч |
| Количество мест | 1 |
| Цена | |
| Новый | $700 |
| Б/у | от 10 000 руб. |
Характеристики Viper Storm 50
Начнем пожалуй с самого интересного для любого потенциального покупателя – цены скутера. Он настолько доступный, что его цена сопоставима со спортивным велосипедом средних характеристик. Если быть точнее, то ориентировочная цена скутера на период 2015 года составляет 800 $. Согласитесь, это не так много в нынешнее время. Но все равно такой цене должны соответствовать характеристики представленной модели. Только по фото Вайпер Шторм 50 можно увидеть, что мопед двухместный и имеет строгий, но удобный внешний вид. Вы легко можете возить одного, и даже двух (был опыт) пассажиров. При этом конструкция скутера создает отличную управляемость. Некоторым он может показаться тяжелым, но для таких размеров это вполне нормальный вес (96, 5 кг). Топливный бак имеет средний объем в 6 литров.
Устройство скутера и его основные узлы.
Устройство скутера с точки зрения организации его основных узлов можно рассмотреть с помощью рисунков ниже.
Управление скутером осуществляется, как правило, тремя элементами: ускорение — 1) ручка газа; тормоз — 2) задний и 3) передний. Из двух рулевых ручек скутера — ручка газа правая. Тормоза с обоих сторон; задний и передний — справа или слева, каждый производитель решает сам, как устроить.
Кроме того, на рулевой панели (если можно так выразиться ) устроились датчики, управляющие кнопки и переключатели (см рисунок). Обычно так: слева — клаксон (1), поворотники (2), переключатель ближнего/дальнего света (3); справа — электростартер (4), свет вкл/габариты/выкл (5), и иногда стоп-кнопка-переключатель (ей можно заглушить двигатель не выключая зажигание, но и не заведёшь, пока не включишь обратно) (6). Цифрой 7 обозначен регулятор натяжения тросика газа. На моём скутере есть еще кнопки управления электронными часами. Из датчиков — спидометр, иногда тахометр, датчик уровня топлива, на двухтактниках почти всегда присутствует датчик уровня масла в маслобаке, индикаторы света, поворотников. Также, у скутеров с гидравлическими тормозами, обычно на руле располагается «тормозной бачок» (8), — по нему определяется уровень тормозной жидкости.
Для чего в устройстве скутера двигатель, думаю объяснять не нужно. Скутер может быть оснащён двухтактным или четырёхтактным двигателем — в зависимости от этого устройство скутера может дополняться дополнительными узлами, например, маслонасос для двухтактного двигателя. (Ну, дизельные, роторные и реактивные двигатели на скутеры пока не ставят. По крайней мере, серийно
Мопед Viper Active ZS110
Skype:
velosipedy
Мопед
«viper active» прекрасно подойдет для движения по пересеченной местности, бездорожью, по дорогам с грунтовым покрытием, так же для движения по трассе.
Характеристики мопеда «Viper Active ZS110»
- Тип: Четырехтактный
- Охлаждение: Воздушное
- Объем: 110 см. куб.
- Система пуска: Электростартер/кикстартер
- Максимальная мощность: 3,5 Квт \ 7500 об.мин.
- Трансмиссия: Полуавтомат с сцеплением центробежного типa
- Передняя подвеска: Телескопическая вилка
- Задняя подвеска: Маятниковая, с двумя амортизаторами
- Тормоза (передний / задний): Дисковый / барабанный
- Размер колес (переднее / заднее): 2,5-17 / 2,75-17
- Габаритная длина/ширина/высота: 1900*660*1075 мм
- Масса: 100 кг
- Грузоподъёмность: 120 кг
- Емкость бака: 6 л
- Расход топлива: 2,8 л/100 км1900*660*1075 мм
Мопеды типа Active ZS110. под торговой маркой VIPER. проходят полный цикл производства, тестирования и контроля на совместном предприятии китайского завода WONJAN и японской компании SUZUKI. а также на совместном заводе YINXIANG-HYOSUNG. поэтому качество VIPER не вызывает нареканий у покупателей.
Мопед
viper active zs110 уже успели приобрести более тысячи человек,мопед viper active является очень популярной модели среди мопедов VIPER, купитьмопед viper можно за 1 день! Он не требует прав, регистрации в ГАЙ и.т.д.
Мопед Вайпер Актив (Viper Active)
Опубликовано 27 Фев 2012
Китайская скутеретта Viper Active в настоящее время успела завоевать свое место на рынке малокубатурной мототехники.
Внешний вид скутера Viper Active достаточно приятный. Производители оснастили модель четырехтактным одноцилиндровым двигателем с воздушным охлаждением. Мотор достаточно экономичный, заявленный расход топлива 2,2 литров на 100 км, однако в обычных городских условиях потребляет намного меньше, порядка 1,5 литров.
Мотолюбители по достоинству оценят большое количество мест для поклажи, это и кофр и багажник расположенный между сиденьем и рулем, отсек под сидушкой и сетку на руле. Если снять пластик Viper Active, можно так же обнаружить небольшой бардачок, примерно в пол литра объемом.
Сиденье мопеда достаточно большое, на нем вполне комфортно могут разместится два человека.
Мопед Вайпер Актив оснащен полуавтоматической коробкой передач со сцеплением центробежного типа, которая позволяет рационально использовать тягу двигателя.
Передняя подвеска –телескопическая вилка, задняя- маятниковая с двумя масляными амортизаторами. Передний торомоз ускутера Вайпер Актив дисковый, задний – барабанный.
Особое внимание привлекают 17ти дюймовые колесные диски. Из плюсов данной модели так же можно отметить тот момент, что яркость фар не зависит от оборотов двигателя, как во многих других моделях
Из плюсов данной модели так же можно отметить тот момент, что яркость фар не зависит от оборотов двигателя, как во многих других моделях.
- Габаритные размеры модели Viper.
- длина 1900 мм
- ширина 660 мм
- высота 1075 мм
Масса: 100 кг
Полезная нагрузка: 120 кг
Теперь, минусы. Стоит отметить не лучшее качество пластика, небольшой размер топливного бака (3,5 литра) и жесткие задние амортизаторы.
Однако невысокая стоимость модели, доступность и дешевизна запчастей позволяютмопеду Вайпер Актив пользоваться неизменной популярностью среди мотолюбителей.
Схема однофазного реле регулятора для Viper Activ
Практически даром приобрел я себе китайский мопед Viper Activ. Сразу заменим в нем АКБ, поскольку родной был дохлый, поездил я на нем всего дня 2. После чего аккумулятор был разряжен просто до предела. Начались проверки зарядки АКБ. Все было в норме, реле регулятор на х.х. двигателя выдавало нормальное напряжение 14.4В., и не понятно в чем было дело. Но только стоило снять АКБ, то света генератор практически не выдавал, даже на полных оборотах двигателя. Так, еле еле светили фары, а вскоре и вообще свет пропал. Как оказалось, умерло реле регулятора
Найдя схему родного реле, я был немного шокирован экономией китайцев и начал копать интернет. Посмотря кучу схем и запасаясь знаниями про шунтирующие реле регуляторы взялся за работу
Схема практически повторяет родную схему Вайпера, только немного улучшена по надежности и способна переплюнуть штатную в несколько раз
Схема однофазного реле регулятора
Перечень используемых компонентов: C1 = 33нФ 250В C2 = 2200мФ 35В C3 = 0.22 50В C4 = 4,7мФ FU1 = 10А K1 = 12В 10А R1-3= 1к R4 = 5,1к R5 = 2,4к R6 = 22 VD1 = 10А 50В VD2 = 3А 50В VD3 = 1N4007 VD4 = 1N4148 VS1-2= BT151 VT1 = 2N5401
Схема эта однофазный шунтирующий реле регулятор, шунтом является два тиристора. Урезающая обе полуволны и пропускающая лишний ток через обратные диоды диодного моста, решил я поступить так по нескольким причинам:
Во первых диоды не дают возможности пробоя тиристоров в обратном направлении Во вторых лишний ток так же рассеивается и на диодном мосте, что немного разгружает тиристоры
Так же была сделана небольшая схема на реле для отключения аккумулятора от борт сети, когда двигатель заведен, что не дает его разряжать на низких оборотах двигателя
Для подключения этого реле, надо немного модернизировать генератор вайпера. Конец обмотки освещения, подключенный на раму, надо отсоединить от корпуса и отправить его на зеленый провод. Второй провод идущий на вход реле я вел по белому кабелю, отключив его от борт сети. А потом выход подключал на на борт сеть. Для питания АКБ, проводил отдельный провод
Будьте внимательны при подключении
Схемы была выполнена навесным монтажом и засунута в радиатор от старого реле регулятора с мотоцикла Минск. Все было произолированно, залито лаком и высушено. Сверху закрыт корпус куском текстолита
Фото устройства не сохранилось, Вайпер ушел к новому владельцу вместе с релюхой.
На этом пока все, удачи с повторением С ув. Admin-чек
Источник
Технические характеристики
Некоторые технические характеристики Ямаха ЮБР 125 немного варьируются в зависимости от года выпуска, но в среднем они такие:
| Двигатель | |
| Число тактов | 4 |
| Количество цилиндров | 1 |
| Количество клапанов на цилиндр | 2 |
| Рабочий объем | 124 см³ |
| Диаметр цилиндра и ход поршня | 54×54 мм |
| Максимальная мощность | 10 л. с. при 7800 об/мин |
| Максимальный крутящий момент | 9.6 Н•м при 6000 об/мин |
| Тип впуска | Карбюратор |
| Система охлаждения | Воздушная |
| Система запуска | Электростартер, кик-стартер |
| Трансмиссия | |
| Тип коробки передач | Механическая |
| Количество передач | 5 |
| Сцепление | Многодисковое, в масляной ванне |
| Главная передача | Цепь |
| Размеры и масса | |
| Длина | 1985 мм |
| Ширина | 745 мм |
| Высота | 1080 мм |
| Высота по седлу | 780 мм |
| Колесная база | 1290 мм |
| Дорожный просвет | 160 мм |
| Снаряженная масса | 125 кг |
| Емкость топливного бака | 13 л |
| Ходовая часть и тормоза | |
| Рама | Стальная ромбовидная |
| Подвеска | |
| Передняя | Телескопическая вилка |
| Ход передней подвески | 120 мм |
| Задняя | Маятниковая с двумя амортизаторами |
| Ход задней подвески | 105 мм |
| Тормоза | |
| Впереди | Дисковый гидравлический |
| Диаметр | 245 мм |
| Сзади | Барабанный |
| Диаметр | 130 мм |
| Шины | |
| Впереди | 2,75-18 42P |
| Сзади | 90/90-18 57P |
| Производство | |
| Страна производства | Япония |
Обслуживание и ремонт
Скутер будет нормально работать только при условии аккуратного использования и регулярного обслуживания. К примеру, минимум 2 раза в год надо менять масло в двигателе (после пробега 1000 км). В скутере быстро забивается воздушный фильтр, так что раз в 3-4 месяца следует очищать его от пыли, иначе загрязнения приведут к снижению мощности мотора, повышению расхода топлива.
Что касается ремонта, то стоит приготовиться – он будет требоваться регулярно. Вайпер Винд является бюджетным «китайцем», за такие деньги на нем не могут стоять сверхпрочные детали. Чаще всего требуются следующие ремонтные работы:
- Замена катушки зажигания – она может «слетать» уже при обкатке скутера, но это не страшно, так как в этом случае ее можно заменить бесплатно по гарантии.
- Замена ремня вариатора. Он почти всегда растягивает или рвется после прохождения 4000-5000 км. Для замены можно купить Drive belt 669 х 18 JWBP, стоит он примерно 600 руб.
- Ремонт поршневой, который не выдерживает езды в слишком жаркую погоду по пробкам. Если нужно заменить, то можно купить любой поршень в сборке с пальцем 13 мм – стоит 580-650 руб.
- Замена аккумулятора, которая, к примеру, нужна при слишком частом использовании сигнализации (она съедает много заряда). Совет: сделайте переключатель для стоянки, чтобы постоянно не лазить и не снимать клеммы.
- Замена приводов на приборке. Они в среднем перегорают через год пользования скутером. Стоят недорого – например, привод спидометра под ось 12 мм можно купить за 200 руб.
- Починка топливного бака. Если заплатку на пробоины поставить не удастся, то можно купить целый за 1250 руб. Учтите, что бак не комплектуется крышкой и датчиком, их надо докупать отдельно.
- Замена оптики и стекол, которые у Вайпер Винд не отличаются особой прочностью. Купить пару оранжевых «поворотов» можно 500-600 руб., стекло «стопа» — за 230 руб., комплект фар – от 2200 руб.
На китайском скутере Вайпер Винд одна из основных неполадок – смещение настройки зазоров клапанов. Если мопед полностью не заводится, то причина может быть в прогоревшем выпускном клапане. Этот узел постоянно требует регулировки и проверки, в противном случае будет наблюдаться прогрессирующее снижение мощности.
Отрегулировать клапаны можно своими руками:
- Следует снять пластик и кожух охлаждения;
- Открутить головку цилиндра;
- Для проверки зазора надо установить поршень на ВМТ;
- Проворачивать коленвал, пока два отверстия с полосками не окажутся параллельно цилиндру, а большое отверстие – сверху.
- Если все установлено правильно, то провернуть гаечный ключ коромысла клапанов не удастся – они будут неподвижными.
Что такое реле-регулятор напряжения мопедов Viper, Delta, Alfa:
Нужно заметить, что в зависимости от генератора, который установлен на мопед, устанавливается разные реле-регуляторы. На однофазный генератор (5-6 катушек) устанавливается реле которое показано на фото, в то время как на двуфазный генератор (2 катушки) устанавливается реле SH6108-12(ставится на японские скутера)
Купил очередной вайпер актив. Еще раз убедился что родные регуляторы полной г….(извиняюсь за выражение) Опять дохлая акума! Обидно! Надо новую схему регулятора паять и чуть доматать обмотку генератора. тогда толк будет)) С ув. Эдуард Орлов
Аккумулятор нужно беречь от перезаряда. Напряжение в сети выше чем 14.5 V недопустимо. Аккумулятор будет кипеть. Так же плохо если напряжение ниже 13.8V не дозаряд. Но это не грозит китайским мопедам. У двухкатушечного, а вернее одно катушечного генератора частая проблема это перезаряд и не долговечный регулятор. Поэтому советую приделать доп. прибор, вольтметр. В случае перезаряда можно гасить подключением к аккумулятору лампы не ниже 21 свечи. По накалу как свет тормоза.
Источник
Завершение
Мотоцикл Viper R1 по праву является комплексной техникой, совместившей в себе агрессивность кроссовых моделей, городской темперамент и прочие опции, присущие байкам рассматриваемой категории. Учитывая тот факт, что данная модель имеет приемлемую цену, транспортное средство быстро стало приобретать популярность среди различных слоев населения.
Viper – мотоцикл, который не оставит равнодушным профессионального мотогонщика, не говоря уже о любителях двухколесных железных коней. Его предназначение весьма многофункционально: городские поездки, спортивные заезды, соревновательные гонки. Сочетание качественных характеристик и ценовой политики – оптимальный аргумент для приобретения данного мотоцикла.
Элементы цепи зажигания.
Одной из самых важных электрических цепей скутера является схема зажигания. В неё входят модуль зажигания CDI (1), катушка зажигания (2), свеча зажигания (3).
Модуль зажигания CDI.
Модуль зажигания CDI (1) выполняется в виде небольшой коробочки залитой компаундом. Это усложняет разборку блока CDI в случае его неисправности. Хотя модульная конструкция этого блока упрощает процесс его замены.
К модулю CDI подключается 5 проводников. Сам модуль CDI располагается в донной части корпуса скутера недалеко от аккумуляторного отсека и закрепляется на раме резиновым фиксатором. Доступ к блоку CDI затрудняется тем, что он расположен в донной части и закрыт декоративным пластиком, который приходится полностью снимать.
Катушка зажигания.
Катушка зажигания (2). Сама катушка зажигания располагается с правой стороны скутера и закреплена на раме. Представляет собой некий пластиковый бочонок с двумя разъёмами для подключения и выводом высоковольтного провода, который уходит к свече зажигания.
Конструктивно катушка зажигания расположена рядом с пусковым реле. Для защиты от пыли, грязи и случайных замыканий катушка закрывается резиновым чехлом.
Свеча зажигания.
С помощью высоковольтного провода катушка зажигания соединяется со свечой зажигания A7TC (3).
На скутере свеча зажигания оказалась хитроумно запрятана, и с первого раза её можно искать довольно долго. Но если «пойти» вдоль высоковольтного провода от катушки зажигания, то провод приведёт нас прямиком к колпачку свечи зажигания.
Колпачок снимается со свечи небольшим усилием на себя. Он фиксируется на контакте свечи упругой металлической защёлкой.
Стоит отметить, что высоковольтный провод подсоединяется к колпачку без пайки. Многожильный провод в изоляции просто накручивается на контакт-шуруп встроенный в колпачок. Поэтому сильно дёргать за провод не стоит, иначе можно выдернуть провод из колпачка. Устраняется это легко, но провод придётся укоротить на 0,5 – 1 см.
До самой свечи зажигания добраться не так-то просто. Для её демонтажа необходим торцовый ключ. С его помощью свеча просто вывёртывается из посадочного места.
Стартёр.
Стартер (8). Стартер служит для запуска двигателя. Расположен он в средней части скутера рядом с двигателем. Добраться до него нелегко.
Запуском стартера управляет пусковое реле (10).
Пусковое реле размещено с правой стороны на раме скутера. На пусковое реле приходит толстый красный провод от плюсовой клеммы аккумулятора. Так запитывается пусковое реле.
Датчик и индикатор топлива.
Датчик уровня топлива (14) встроен в топливный бак.
От датчика отходят три провода. Зелёный является общим (минус питания), а двумя другими датчик подключается к индикатору уровня топлива (11), который установлен на приборной панели скутера.
Датчик топлива (14) и индикатор (11) являются одним устройством и запитываются постоянным стабилизированным напряжением. Так как два этих устройства разнесены между собой, то они соединяются трёхконтактным разъёмом. Плюсовое напряжение питания поступает на индикатор топлива и датчик по чёрному проводу с замка зажигания.
Если разомкнуть трёхконтактный разъём, идущий от датчика топлива, то индикатор топлива перестанет показывать уровень топлива в баке. Поэтому, если у вас не работает индикатор топлива, то проверьте соединительный разъём между датчиком и индикатором топлива, а также убедитесь, что на них подаётся напряжение питания.
Также стоит помнить, что напряжение питания на датчик и индикатор подаётся при замкнутом положении замка зажигания (12). По схеме – это правое положение.
Инструкция по ремонту скутеров вайпер
Книга о скутерах с объемом двигателя 125-150 см. куб. Книга предназначена для начинающих скутеристов и опытных мастеров, которые в затрудненной ситуации в любой момент могут воспользоваться советами и подсказками этой книги. Книга будет полезна владельцам скутеров с китайскими двигателями 157QMJ и 152QMI.
О книге Рекомендации при работе со скутером Правила технического обслуживания Обзор скутера Пластик скутера Обкатка скутера Техническое обслуживание Двигатель Система смазки двигателя Демонтаж двигателя Клапанная головка Снятие головки Обслуживание Kлапанов Замена направляющих клапанов Сборка клапанного механизма Поршневая Извлечение пальца и поршневых колец Oбслуживание цилиндра Установка цилиндра Карбюратор Демонтаж карбюратора Электроклапан Воздушный клапан Поплавковая камера Трансмиссия Снятие вариаторной крышки и кикстартера Вариатор задний Вариатор передний Проверка и замена ремня Редуктор Разборка редуктора Осмотр и ремонт редуктора Замена подшипников в крышки редуктора Сборка редуктора Картер Разборка картера Коленвал Сборка картера Передняя вилка Переднее колесо Демонтаж передней вилки Демонтаж переднего колеса Обслуживание и решение неисправноcти Перья Заднее колесо Аккумулятор и система зажигания Катушка зажигания Схемы неисправностей
Скачать Инструкция по ремонту мопедов 125-150 см. куб. фирмы VIPER и других марок
