Виды, устройство и принцип работы стартера автомобиля

Признаки и причины выхода из строя стартерного механизма

Неисправностей у стартерного механизма две.

1. Обрыв шнура. При регулярной работе мотокосы данный элемент перетирается и рвется, что легко будет замечено пользователем при попытке завести триммер. Чтобы исправить ситуацию, нужно заменить шнур.
2. Износ пружины и последующая поломка или выход зацепа из паза. Определить неисправность можно по шнуру, который не возвращается и не наматывается на шкив после запуска двигателя. Чтобы отремонтировать триммер в этом случае, достаточно установить новую пружину.

В редких ситуациях стартерный механизм разбивается при неаккуратной эксплуатации инструмента. Последствия могут быть неприятными: деформированный шнур наматывается на маховик работающего двигателя, шкив срывает, а пружина лопается. Но это – единичные случаи, полная замена стартера требуется очень редко.

Как отремонтировать стартер своими руками

Расскажу, как перебрать и восстановить стартер на конкретном примере. Мне попался образец со следующей поломкой: стартер медленно крутит коленвал, даже при высоком заряде АКБ.

Демонтировав и разобрав устройство с подключёнными пусковыми проводами, при его запуске он вращается довольно уверенно. Через некоторое время устройство остановилось, и появился дымок.

Когда была снята задняя крышка стартера, из него посыпалась чёрная пыль. А это значит, что изношены щётки. После извлечения щёточного механизма, уберём корпус с магнитами и ротором.

Чтобы лучше рассмотреть причину неполадок, надо перебрать стартер, продуть все механизмы баллоном со сжатым воздухом и промыть их в бензине. После этих манипуляций становится ясно, что щётки практически износились, ослабли пружины, которые их прижимали, посинели из-за перегрева щёткодержатели, оплавились витки.

Как реанимировать и починить стартер в этом случае? Надо взять щёточный механизм (узел) и принести его в фирму по ремонту автомобильного электрооборудования. Попросите подобрать аналог. Приблизительно это вам обойдётся в 450-500 рублей. А если сравнить с ценой стартера (5000 руб. в среднем, всё зависит от марки), то получится довольно дёшево.

Затем как следует чистим ротор и осматриваем коллектор, который находится в постоянной связи со щётками. Оказывается, коллектор тоже изношен (на картинке отмечен стрелками), но он ещё кое-какое время сможет поработать без его проточки. Поэтому просто зачистим коллектор при помощи мелкой наждачки. Как правило, коллектор может спокойно отработать пару комплектов щёток. Но если коллектор выйдет из строя, то, скорей всего, придётся менять стартер целиком.

Идём дальше. Внимательно изучим бендикс (обгонную муфту). Попробуем покрутить его шестерню вручную. Он должен крутиться в одну сторону, а в другую – нет. Также бендикс должен легко двигаться по оси вала. В моём случае с ним всё в порядке. Если бы с обгонной муфтой появились проблемы, то её найти на рынке было бы тоже довольно тяжело. Чаще всего в бендиксе изнашиваются ролики и пружинки, из-за чего при обратном вращении шестерня не блокируется, а проскальзывает. В итоге стартер работает, а двигатель нет. В этом случае лучше всего заменить бендикс или устройство целиком.

Затем осматривает состояние самого редуктора. Убираем шестерёнки, потом промываем их бензином. Если всё без неисправностей, то на подшипники и шестерни наносим совсем немного ШРУСа или качественной смазки для подшипников.

Дополнительно осмотрим контакты втягивающего реле. Для его открытия понадобится паяльник. Надо отвернуть два винта и пропаять припой на двух контактах (указано стрелками).

Контакты оказались в полном порядке. Очистим их при помощи кусочка наждачки. Затем надо разогреть пистоны, которые проходят на крышке и резким движением хлопнуть крышкой по столу. Из пистонов выйдут лишние кусочки припоя, отверстия станут свободные. Затем крышку можно без проблем надеть на провода и запаять всё на место.

Сердечник втягивающего реле ни в коем случае нельзя ничем смазывать, потому что на морозе это спровоцирует его заклинивание. Для успокоения души можно слегка нанести моторное масла и вытереть всё насухо.

Затем собираем стартерное устройство в обратном порядке. Не забудьте нанести немного смазки на заднюю втулку ротора.

Некоторые спрашивают, как перемотать стартер? Если произошли неполадки с обмоткой устройства, то повторная обмотка не совсем эффективна. Здесь лучше заменить деталь или устройство целиком.

Перед установкой отремонтированного стартера на автомобиль следует сделать притирку щёток к коллектору. Для этого соедините стартер при помощи аккумуляторных проводов. Пусть он поработает пару минут с перерывами. Всё, готово, стартер можно ставить на мотор и радоваться уверенному пуску.

Видео: Как сделать стартер своими руками?

Автор показывает, как из сломанного стартера можно сделать НЕРЕАЛЬНО КРУТУЮ САМОДЕЛКУ своими руками. Это ударно-поворотная отвёртка. Сделай себе такой нужный инструмент!

Диагностика и устранение поломок

Для проведения диагностики стартерного механизма с целью последующего его ремонта узел нужно разобрать. Сделать это несложно, потребуется только отвертка. Но во время выполнения данной операции нужно быть аккуратным — при неосторожных движениях пружина может вылететь и нанести травму пользователю.

Снятие и разбор узла

Порядок разборки стартера заключается в выполнении определенной последовательности действий:

сначала необходимо найти винт, соединяющий стартерную крышку со шкивом, и выкрутить его;
потом нужно вынуть пружину, усики и шайбы;
затем следует осторожно снять шкив, удерживая конструкцию в стороне от лица, чтобы случайно отскочившая пружина не травмировала пользователя;
далее требуется осмотреть пружину: если она повреждена, то нужно поставить новую (стоимость такой детали невысока), а если же она выскочила из зацепа, необходимо вернуть ее на исходное место, предварительно сделав изгибы, если они обломились.

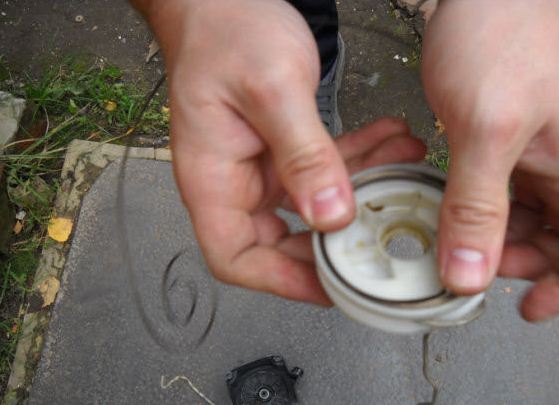

Намотка пружины

Намотка пружины – непростая процедура. Установить деталь на место с первого раза получается не у всех, поэтому не следует расстраиваться при неудаче. Необходимо повторять попытки, пока действия не увенчаются успехом. При желании можно посмотреть видео в сети Интернет, где народные умельцы подробно рассказывают и показывают, как легко и быстро выполнить эту операцию.

Чтобы намотать пружину, нужно поместить изгиб в паз, а затем, поворачивая катушку, бережно уложить деталь по внутреннему диаметру бобины. При этом пружину нужно постоянно придерживать руками — если ее не фиксировать, деталь проскальзывает и выскакивает наружу, тогда намотку приходится выполнять заново. Когда все сделано правильно, пружина плотно держится в своем посадочном месте.

Замена шнура

Порванный шнур триммера необходимо поменять на веревку, можно бельевую, но в обязательном порядке подходящую по толщине и длине. Покупать в специализированном магазине шнур для стартера бензокосы в этом случае необязательно.

Чтобы заменить элемент, в катушке нужно найти для него отверстие, сквозь которое и пропустить шнур, а потом завязать узел. Далее потребуется взвести катушку с пружиной, выполнив несколько оборотов.

Например, если шнур оборачивается по окружности шесть раз, то, чтобы натянуть пружину, нужно шесть раз повернуть катушку против часовой стрелки. После этого остается лишь продеть веревку сквозь отверстие и закрепить на шнуре ручку.

Другие неисправности

Иногда после проведенного ремонта пружина по-прежнему слетает. Устранить такую неисправность можно двумя решениями:

1. Чтобы изгиб пружины не выскакивал из паза, нужно вставить небольшой фрагмент металлической пластины между загибом и стенкой посадочного места. Это обеспечит более плотную фиксацию пружины.
2. Удерживать пружину в пазу также помогает самодельное крепление. Нужно с каждой стороны паза просверлить отверстия в катушке, в них поместить пружинный изгиб и куском проволоки его зафиксировать. Эти действия следует выполнить так, чтобы проволока не касалась стартерной крышки и не замедляла движение шкива.

Сбор и установка на место стартера

Чтобы собрать стартер и установить на исходное место, необходимо:

1. шкив повернуть пружиной вниз и поместить внутрь корпуса так, чтобы пружинный изгиб попал точно в паз корпуса;
2. установить шайбу, затем пружину, сверху нее – вторую шайбу;
3. поверх шайбы разместить чашку с усиками и вкрутить винт.

При сборке обязательно следует поставить обе шайбы, в противном случае пластиковая чашка через какое-то время будет повреждена пружиной, и при подтягивании шнура пользователь заметит, что его заклинило. Выглядеть это будет так, будто слетела пружина. Для устранения такой поломки потребуется установить винт большего размера или еще одну шайбу. Если найти требуемые детали не представляется возможным, достаточно немного ослабить винт, после чего стартер перестанет заклинивать. Однако нужно понимать, что это временные меры, и починить неисправность следует как можно скорее.

Поломки стартера и редуктора

Редуктор передает вращательный момент от вала двигателя к режущему инструменту, его шестерни в процессе эксплуатации должны быть абсолютно чистыми и обязательно смазанными специальной смазкой.

Проведение технического осмотра собственными силами раз в сезон позволит избавиться от необходимости проводить ремонт редуктора или его замену, с приобретением дорогостоящего нового узла.

Стартер необходим для приведения триммера в рабочее состояние, его диагностика заключается в проверке натяжения шнура сцепленного с зубьями катушки стартера, которые часто разрушаются при резком запуске.

Нерабочий стартер в бензокосе не подлежит ремонту, его необходимо заменить на рабочий агрегат, в рамках проведения обязательного техосмотра или комплекса ремонтных мероприятий.

Отдельного внимания и ухода требуют режущие элементы, которые всегда необходимо очищать от грязи и скошенной травы после эксплуатации. Регулярный осмотр и тщательная подготовка устройства к работе поможет избежать дорогостоящего и затратного по времени ремонта, всегда быть уверенным в работоспособности бензокосы.

Устройство и принцип работы стартера

Стартер представляет собой электродвигатель постоянного тока, который используют для пуска двигателя внутреннего сгорания установленного на дизельной электростанции или любой другой технике.

Стартер представляет собой электродвигатель постоянного тока, который используют для пуска двигателя внутреннего сгорания установленного на дизельной электростанции или любой другой технике.

При запуске коленчатый вал двигателя раскручивается стартером, питающимся от аккумуляторной батареи, обеспечивая вспышку рабочей смеси в одном из цилиндров.

Мощность стартера зависит от момента сопротивления проворачиванию коленчатого вала, который пропорционален рабочему объему двигателя, и минимальной частоты вращения коленчатого вала, при которой в цилиндрах начинаются вспышки.

Минимальная пусковая частота карбюраторных бензиновых двигателей, установленных на электростанцию — 40-50 об/мин, а дизельных — 100-250 об/мин.

Обладающему небольшой массой и габаритами стартеру приходится вращать массивный маховик и приводить в движение всю кривошипно-шатунную группу двигателя. Чтобы провернуть коленчатый вал холодного двигателя, ему необходим большой пусковой ток, который выдаётся аккумулятором, стремительно теряющим максимальный ток и ёмкость с понижением температуры. С использованием слишком вязкого масла это делает запуск на морозе невозможным или существенно осложняет его.

Электрический стартер, устанавливаемый на большинство электростанций, представляет из себя электродвигатель постоянного тока со смешанным возбуждением, с электромагнитным включением шестерни привода и дистанционным управлением. При этом он имеет особую конструкцию с четырьмя щётками (две положительные и две отрицательные), которая позволяет уменьшить сопротивление ротора и увеличить мощность электродвигателя.

Электрическое подключение стартера:

аккумуляторная батарея (АБ)

Силовой «+» толстый красный провод- постоянно подключен к верхнему контактному болту на рис. «30». Массой «-» является непосредственно корпус стартера. Провод управления работой стартера (значительно тоньше силового) подключается через наконечник или гайку к обмотке тягового реле на рис. «50».

Порядок цен

Если стартер неисправен, можно его заменить или отремонтировать. С деталями проблем нет, к тому же можно поискать и б/у запчасти. Правда, при покупке подержанной детали есть определенна доля риска – работоспособность стартера определяется только уверениями продавца.

Цена на бендикс Борисовского изготовления колеблется в пределах 350-550 рублей и зависит от региона продажи и продавца. Конечно, в крупных оптовых компаниях цена будет дешевле. В связи с изменение курс рубля стоимость деталей самосвала газ 53 может вырасти, в последнее время они уже стали выше. Б/у стартер по объявлениям на «Авито» можно купить в районе 1500-2500 руб.

Ремонт и техническое обслуживание стартера

1.1 Характеристика автотранспортной организации

Общество с ограниченной ответственностью «ЭКСАВТО» станция технического обслуживания автомобилей располагается в городе Чусовой по адресу Механическая 9, специализируется по выполнению ремонтных работ легковых автомобилей. Является городской станцией технического обслуживания автомобилей.

…

Таблица 1 – Основные показатели работы СТОА

…

1.2 Организация управления производством ТО и ТР автомобилей

Принятая на автомобильном транспорте организация технического обслуживания и ремонта автомобилей предусматривает планово- предупредительную систему ТО и ремонта.

Принципиальные положения этой системы ТО и ремонта:

…

2.1 Устройство стартера

Стартер является основным прибором системы пуска двигателя и представляет собой четырехнолюсный электродвигатель для преобразования электрической энергии аккумуляторной батареи в механическую и передачи ее на маховик с целью прокрутки коленчатого вала двигателя.

На автомобилях КамАЗ, МАЗ, КрАЗ, ЗИЛ-130, 4331, ГАЗ-53-12, -66-11, Урал-4320, ЗИЛ-131 и др. в систему пуска также входит устройство для предпускового подогрева двигателя, а на дизельных автомобилях еще и устройство для подогрева воздуха во впускном трубопроводе двигателя.

Механизм привода стартера служит для ввода шестерни привода в зацепление с зубчатым венцом маховика, передачи крутящего момента от якоря стартера на венец маховика и быстрого отключения якоря от маховика после пуска двигателя. Механизм привода смонтирован на валу якоря. Механизм привода стартера CT130-A3, устанавливаемого на автомобилях ЗИЛ-130, состоит из шестерни, муфты свободного хода, муфты, рычага с эксцентриковой осью и буферной пружины. Муфта свободного хода служит дчя передачи крутящего момента от вала якоря на маховик и предотвращения вращения якоря от маховика после пуска двигателя — предохранение якоря от “разноса”.

…

2.2 Неисправность стартера

Таблица 2 – Возможные неисправности

…

Рассмотрим характерные ситуации.

Стартер проворачивает слишком медленно:

1. Убедитесь в том, что аккумулятор полностью заряжен (12,6 В), а его провода и клеммы в хорошем состоянии.

2. Слишком раннее зажигание вызывает «обратные вспышки», работающие против направления вращения коленвала. Силы будут передаваться на стартер при его вхождении в зацепление с маховиком. Эффективность работы стартера снижается.

…

2.3 Ремонт стартера

Приводятся общие рекомендации по разборке типового стартера. Некоторые незначительные различия могут возникать, в зависимости от модификации стартера.

…

2.4 Техническое обслуживание стартера

Техническое обслуживание включает следующие виды работ: уборочно-моечные, контрольно-диагностические, крепежные, смазочные, заправочные, регулировочные, электротехническое и другие работы, выполняемые, как правило, без разборки агрегатов и снятия с автомобиля отдельных узлов и механизмов. Если при техническом обслуживании нельзя убедиться в полной исправности отдельных узлов, то их следует снимать с автомобиля для контроля на специальных стендах и приборах.

…

3 Охрана труда и техника безопасности

3.1 Техника безопасности перед началом работ

1. Перед началом работы обязан:

— предъявить руководителю удостоверение о проверке знаний безопасных методов работ, получить задание и пройти инструктаж на рабочем месте по специфике выполняемых работ;

— надеть спецодежду и спец обувь установленного образца;

— при выполнении работ повышенной опасности ознакомиться с мероприятиями, обеспечивающими безопасное производство работ, и расписаться в наряде-допуске, выданном на поручаемую работу.

…

ЗАКЛЮЧЕНИЕ

Автотранспортное предприятие сложное современное производство, на котором трудятся высококвалифицированные рабочие, техники и инженеры.

Для упрощения произведения проверки стартера его проверяют на стенде, что значительно увеличивает уверенность в точности проверки и уменьшает затраченное время.

Для проверки генератора на стенде понадобится:

…

Устройство стартера мотоблока – особенности конструкции механизма

Каждая модель мотоблока имеет свои конструктивные особенности и комплектуется разными механизмами. Так, для оснащения более современных сельскохозяйственных агрегатов производители используют сразу два стартера.

Пружинный, или вспомогательный стартер помогает быстро и плавно запускаться основному стартеру. В качестве основного механизма выступает ручной стартер, который отвечает за запуск мотора мотоблока. В числе основных элементов стартера мотоблока выделяется:

Катушка;
Барабанный корпус;
Шайба, большая и малая пружина;
Язычки;
Шнур;
Крепежные гайки и болты.

Катушка, на которой намотан шнур, крепиться в сердцевине барабанного корпуса. Во внутренней камере барабана установлена большая пружина, которая отвечает за возвращение барабана в прежнее положение после каждого вытягивания шнура.

Некоторые мотоблоки комплектуются стартером электрического типа. Электростартер для мотоблока берет питание от аккумулятора. Чем больше емкость последнего – тем дольше будет работать механизм запуска мотора.

Как ручной кикстартер, так и электростартер к мотоблоку показали себя достаточно надежными механизмами, обладающими длительными сроками эксплуатации и устойчивостью к механическим повреждениям.

Лучшие газовые косы

Триммер Husqvarna 128R на яндекс-маркете

Триммер Makita EBH341U на яндекс маркете

Молоток триммер GGT-2500S на яндекс маркете

Ручной стартер для газового триммера или газового триммера представляет собой механическую сборку, которая включает в себя храповой шкив. На шкиве в исходном положении намотайте трос. В начале это извлечено. Подпружиненный шкив. если вы отпустите конец веревки, он повернет назад. Плоская лента, сложенная в кольцо, используется в качестве пружины. Это напоминает пружину в больших механических часах, которые запускаются раз в день. Сам стартер расположен чаще сзади, чем ближе к переднему концу косилки или триммера. Чтобы правильно выполнять все манипуляции со стартером кустореза, вам необходимо знать особенности и настройки устройства.

Признаки и причины выхода из строя стартерного механизма

Дефектов у стартерного механизма две.

• Обрыв шнура. При постоянной работе мотокосы данный элемент перетирается и рвется, что просто будет увидено юзером при попытке завести триммер. Чтоб поправить ситуацию, необходимо поменять шнур.
• Износ пружины и следующая поломка либо выход зацепа из паза. Найти неисправность можно по шнуру, который не ворачивается и не наматывается на шкив после пуска мотора. Чтоб отремонтировать триммер в данном случае, довольно установить новейшую пружину.

В редчайших ситуациях стартерный механизм разбивается при неаккуратной эксплуатации инструмента. Последствия могут быть противными: деформированный шнур наматывается на маховик работающего мотора, шкив срывает, а пружина лопается. Но это – единичные случаи, полная подмена стартера требуется очень изредка.

Типичные поломки и ремонт стартера бензопилы

Появление различных неисправностей стартера делает невозможным запуск бензопилы. Наиболее распространенные сбои стартера включают в себя:

• Шкив стартера полностью порвался или треснул;
• Весна взорвалась;
• Стартовый кабель сломался.

Вам понадобятся инструменты, чтобы решить каждую из этих проблем самостоятельно. У вас должен быть набор отверток и запасной кабель. Снимите и осмотрите стартер бензопилы в следующем порядке:

Чтобы найти причину поломки, необходимо снять стартер бензопилы

Для этого открутите винты, которыми крепится защитная крышка с прикрепленным к ней стартером;
Сняв крышку, осторожно затяните винт, с помощью которого стартер крепится к защитной крышке;
Затем нужно попытаться запустить стартер плавно. Для этого снимите с него пружину и зажимы;
Далее катушка с кабелем снимается со стартера для проверки.

В результате проверки можно выявить ряд типичных неисправностей. Они включают:

• Различные повреждения шкива в виде разрывов или трещин, в основном в задней части детали. Они мешают нормальной работе всего стартера;
• Повреждение пружины стартера при легком запуске. В таких случаях может быть повреждена не только сама пружина, но и место ее крепления. Это самая уязвимая часть пружины;
• Маховик стартера поврежден.

В любом случае, любая неисправная деталь должна быть полностью заменена новой.

Конструкция

Чтобы осуществить запуск мотора, принцип работы стартера автомобиля должен обеспечивать корректное взаимодействие электродвигателя с аккумуляторной батареей. Для этого в конструкции данного устройства имеется достаточно ограниченный набор основных деталей.

 Электродвигатель в цилиндрическом корпусе, в котором смонтированы обмотки возбуждения и сердечники.

 Якорь, представляющий собой ось, сделанную из высокопрочной легированной стали. Данная деталь вращается на подшипниках скольжения и имеет коллекторные пластины.

 Сердечник – он запрессовывается на якорь.

 Щетки с держателями, которые позволяют повышать мощность устройства и отвечают за подачу тока на коллекторные пластины якоря.

 Втягивающее реле. Его главная функция заключается в подаче питания от АКБ и выталкивание обгонной муфты. Этот элемент имеет довольно специфическую перемычку в сочетании с несколькими силовыми контактами.

 Бендикс и приводная шестерня. Данный тандем перенаправляет вращательный момент от электродвигателя на маховик. Для этого предусмотрен специальный роликовый механизм. Как только двигатель запускается, происходит автоматическое рассоединение венца маховика и шестерни, и все устройство снова приходит в работоспособное состояние.

Приведенная конструкция характерна для большинства стартеров, а отличия от стандартной схемы встречаются нечасто. Как правило, разница состоит в механизме расстыковки шестерен пускателя и венца маховика мотора автомобиля. Также на машинах с АКПП пускатель способен иметь дополнительные обмотки, которые исключают старт двигателя при положении селектора в ходовой позиции.

Устройство

Устройство стартера бензопилы включает в себя следующие элементы:

• винт системы зажигания;
• пружина возврата;
• катушка системы запуска;
• дефлектор;
• крышка;
• магнето;
• барабан;
• свеча зажигания;
• электронный блок;
• электропроводка;
• кнопка питания;
• ручка и тросик.

Основные параметры системы запуска бензопилы:

• мощность — от 2000 до 2500 Вт;
• максимальное количество оборотов в минуту — 3000;
• масса — 0,5 кг.

После нажатия на кнопку питания маховик начинает вращаться вместе с магнитом, который находится на нем.

В системе появляется электродвижущая сила. Появившийся ток с помощью электронного блока преобразуется в электрические сигналы, которые передаются на движущие элементы.Образуется искра, которая провоцирует воспламенение топливно-воздушной смеси.

Как поставить пружину

Для того чтобы установить новую пружину, необходимо выполнить следующие действия:

• Аккуратно извлечь обойму механизма.
• Провести осмотр внутренней части обоймы, в которой расположен пружинный механизм около С-образного элемента.
• Зафиксировать и натянуть верхнюю часть пружины пальцем и оттянуть в сторону рукоятку механизма запуска.
• Извлечь износившийся механизм и намотать новую пружину. Следует избегать перегибов и перекручиваний элемента.
• Собрать новый пружинный механизм. Рекомендуется делать это медленно, чтобы механизм не размотался.
• Заправить пружину и вставить ее в механизм стартера.
• Аккуратно зафиксировать обойму.

Замена шнура

Для того чтобы сделать замену шнура, потребуются следующие инструменты:

• набор отверток;
• веревка.

Замена пускового шнура выполняется следующим образом:

• Нужно открутить крепежные винты, которые удерживают боковую крышку, при помощи отвертки.
• Затем демонтировать стартер с корпуса инструмента.
• После этого необходимо повернуть крышку и провести осмотр.
• Затем демонтировать зажим и пружину.
• Следует развязать узел на веревке.
• Нужно вытащить шкив, на который намотан шнур. Снять шнур и заменить его на новый.
• Затем становить шкив на место и завязать веревку на узел. Установить зажим и пружину.
• После этого закрутить крышку при помощи крепежных винтов.
• В конце установить стартер на место и прикрутить крепежные винты.

READ Какое Масло Лить В Бензин Триммера

Ремонт стартера мотоблока своими руками

Несмотря на высокое качество и надежность современных стартеров, некоторые владельцы иногда сталкиваются с необходимостью их ремонта. Чаще всего поломки механизма незначительны, что позволяет быстро устранить неисправность своими руками. Порядок демонтажа и дальнейшего ремонта механизма выглядит следующим образом:

1. Ремонт узла следует начать с изучения его схемы. Если в конструкции мотоблока предусмотрен стартер электрического типа, то перед демонтажом механизма нужно ознакомиться с расположением его клемм;
2. При помощи ключа из комплекта мотоблока отверните все винты и гайки, удерживающие механизм в конструкции мотоблока;
3. Если демонтаж узла осуществляется впервые, то советуем сфотографировать стартер прежде, чем окончательно снять механизм с агрегата;
4. Далее отверните шайбу, расположенную в центральной части барабанного корпуса и внимательно осмотрите внутренние детали на предмет поломки;
5. Все дальнейшие действия зависят от неисправностей деталей стартера. Если из строя вышел шнур – он стерся или порвался, то для замены потребуется намотать новое изделие, придерживаясь отметок на барабанном корпусе механизма;
6. Еще одна распространенная поломка – это неисправность пружины, а точнее – ее усиков, края которых должны быть загнуты в форме крючков. Если усики оборвались, то края пружины потребуется нагреть, и согнуть их так, чтобы пружину можно было зацепить за отверстия в барабане. При этом большое значение имеет остаточная длина пружины – проследите, чтобы деталь не растягивалась слишком сильно. Если вы обнаружили, что пружина очень короткая, или она уже начала ржаветь, то лучше заменить ее целиком.

Перед тем, как монтировать стартер обратно на мотоблок, советуем предварительно очистить пространство внутри конструкции агрегата. Это предотвратит попадание мусора внутрь мотора, карбюратора и на свечу зажигания.

Устройство стартера бензопилы

Принцип работы стартера для бензопилы заключается в следующем. В пазу корпуса установлена ручка, через которую пропущен тросик. Если ручку резко поднять, тросик вытягивается, и вводит в зацепление барабан храпового механизма который передаёт движение барабану со шлицами, предусмотренными на валу.При этом коленчатый вал совершает несколько оборотов, а рабочая смесь в пространстве между поршнем и головкой цилиндра сжимается. Соответственно, при опускании ручки контакт между храповиком и шлицами теряется, и вал останавливается.

С увеличением объёма двигателя растёт и необходимое количество топливно-воздушной смеси, необходимой для её последующего воспламенения, поэтому количество рывков за пусковой тросик для пил большой мощности увеличивается. Поэтому с целью ускорения возврата барабана применяются заневоленные возвратные пружины, изготовленные из сталей с высокими упругими свойствами.

Облегчение запуска бензопилы реализуется следующими способами:

• Предварительным обогащением рабочей смеси, для чего в конструкции карбюратора имеется специальная заслонка.
• Установкой автоматического декомпрессионного клапана, обеспечивающего снижение рабочего давления в цилиндре бензопилы.
• Установкой дополнительной пружины, которая в процессе перемещения тросика облегчает раскручивание коленчатого вала.
• Наличием в конструкции некоторых бензопил (например, Partner серии S, Maxcut и др.) праймера – насоса, обеспечивающего предварительную подкачку топлива.
