Топливный клапан на скутере – предназначение и устройство

Как функционирует электроклапан скутерного карбюратора

Пусковой обогатитель на скутере 2т и на четырехтактном мопеде работает по довольно простому алгоритму. На непрогретом силовом агрегате золотниковая игла занимает верхнее положение. Она отвечает за открытие топливного канала, а положение заслонки влияет на объем подаваемого воздуха. Первые обороты при запуске мотора вызывают разрежение внутри эмульсионного канала, и бензин засасывается в мотор.

В результате поступает сильно обогащенная смесь, облегчающая запуск холодного двигателя.  До достижения рабочей температуры силовой агрегат нуждается в питании обогащенной смесью.

Ток, вырабатываемый генератором запущенного мотора, поступает к контактам нагревателя, управляющего термоэлектроклапаном впускной системы. Благодаря нагреву повышается температура порошкового привода, что вызывает постепенное выдвижение штока до 4 мм. Усилие передается толкателю, обеспечивающему движение заслонки.

По довольно простому алгоритму работает пусковой обогатитель на скутере

По мере прогрева двигателя происходит опускание золотника с иглой с последующим перекрытием воздушно-топливного канала. Спустя пять минут происходит полное закрытие заслонки и обеднение смеси. Теперь система обогащения бензина на прогретом моторе регулируется карбюратором.

После остановки двигателя клапан перестает нагреваться, и в результате сжатия порошка привод заслонки с помощью толкателя и штока возвращает ее к исходному положению. Система готова к последующему пуску. Процесс остывания и возврата занимает не более двух минут. Обогатитель имеет недостаток – он работает отдельно от мотора.

Проверка топливного крана

Простота конструкции крана существенно увеличивает его надежность. Однако нужно помнить, что топливные краны скутера ремонту не подлежат. Это связано с целостностью корпуса изделия, которое не поддается разборке.

Для проверки работоспособности крана необходимо отсоединить шланг от карбюратора и поместить его в любую емкость, находящуюся под рукой. Открутите от двигателя воздушную трубку, по которой должно подаваться разряжение. Через нее можно просто втянуть в себя воздух, при этом из топливного шланга должен начать вытекать бензин.

Если топливо из карбюраторного шланга не побежало, значит, кран забит или вышел из строя. Нужно обязательно почистить топливный фильтр, установленный на кране. Не рекомендуется продувать изделие компрессором или насосом, эффективного результата это не даст, лишь повысится вероятность серьезного повреждения мембраны.

источник

Система питания

В состав системы питания двигателей скутеров входят: топливный бак, топливный кран, топливный фильтр, карбюратор и воздушный фильтр. Топливные баки, изготовлены из высокопрочной пластмассы и вмещают, в зависимости от модели, 4,5-6 литров бензина.

Топливные краны у всех моделей автоматические — не требующие от водителя никаких действий. Такие краны открываются только при пуске двигателя, а при его остановке сразу закрываются. Управляет работой крана разрежение, возникающее во впускном трубопроводе. В магистраль между краном и карбюратором вставлен топливный фильтр, который препятствует попаданию грязи в карбюратор.

Важная деталь, продляющая «жизнь» мотору — воздушный фильтр, к тому же играющий роль глушителя шума впуска. Он состоит из корпуса с крышкой и поролонового воздушного фильтра, допускающего многократную очистку.

Воздушный фильтр (Nexus Viper)

Конструкция воздушного фильтра:

  1. крышка;
  2. поролоновый фильтрующий элемент;
  3. перегородка;
  4. корпус;

Главный прибор системы питания — карбюратор, он приготавливает и точно дозирует топливовоздушную смесь, поступающую в цилиндр. Его устройство достаточно сложно, оно включает несколько систем дозирования топлива. Не вдаваясь в подробности, карбюратор должен столько подавать бензина, чтобы на всех режимах поддерживалось оптимальное соотношение, примерно одна весовая часть бензина к 15 весовым частям воздуха. Когда доля топлива выше, смесь называют обогащенной, меньше — обедненной. Работа двигателя на обогащенных смесях повышает мощность, на обедненных — экономичность. Однако слишком богатые смеси не сгорают в цилиндре полностью и ухудшают экономичность, а бедные ведут к перегреву двигателя, вспышкам и хлопкам в карбюраторе, падению мощности. Помимо систем дозирования топлива карбюратор содержит поплавковую камеру, в которой поплавок поддерживает уровень топлива на постоянном уровне. В противном случае дозировка карбюратором нарушается.

Основные детали карбюратора:

  1. пусковой обогатитель;
  2. дроссельная заслонка;
  3. корпус;
  4. жиклеры холостого хода;
  5. поплавок;
  6. крышка поплавковой камеры;
  7. крышка поплавковой камеры;
  8. главный топливный жиклер;

Еще одно автоматическое устройство в составе карбюратора, позволяющее водителю не задумываться о действиях при пуске холодного двигателя — пусковой обогатитель с нагревательным элементом. При запуске холодного двигателя запорная игла обогатителя втянута, сечение топливного жиклера открыто полностью, топливо-воздушная смесь обогащена. После запуска двигателя ток от генератора поступает к нагревательному термоэлементу, через определенное время, достаточное для прогрева двигателя, его рабочее тело расширяется и, воздействуя на иглу обогатителя, перекрывает топливный канал.

Советы и рекомендации

При выполнении регулировочных операций важно соблюдать ряд правил:

  • выполнять настройку только после достижения двигателем рабочей температуры;
  • вращать регулировочные элементы плавно, наблюдая за работой двигателя;
  • убедиться в отсутствии мусора внутри топливной камеры и чистоте жиклеров.

До начала работы по настройке карбюратора необходимо изучить инструкцию по эксплуатации и четко определить места расположения винтов качества и холостого хода. Если у вас скутер 150 кубов, настройка карбюратора выполняется аналогичным образом. Ведь процесс регулирования топливной системы одинаковый для двигателей различных мощностей.

Устройство карбюратора скутера довольно простое; разобравшись с ним, вы сможете понять, как правильно настроить карбюратор, чтобы транспортное средство не подвело вас в плохую погоду, как можно тюнинговать его, улучшить работоспособность мотора. У вас получится контролировать качество смеси и многие другие процессы, влияющие на работу и эксплуатацию устройства.

Область применения:

  • Медицинские учреждения – профилактика йододефицита
  • Муниципальные детские учреждения, из них: детские сады, школы, интернаты для умственно- отсталых детей, детские дома, школы здоровья – профилактика йододефицита, борьба с задержкой умственного и физического развития.
  • Частные школы и детские сады — профилактика
  • Частные санатории – профилактика
  • Спортивные школы
  • Крупные гостиницы в городе Москва – повышение рейтинга гостиницы
  • Коммерческие предприятия – повышение работоспособности персонала
  • Фитнес-центры
  • Транснациональные компании в регионе – повышение физической и интеллектуальной работоспособности сотрудников
  • Частные коттеджи
  • Частные клиенты — с заболеваниями щитовидной железы, беременные женщины, родители часто болеющих детей, люди, страдающие различными бронхо-легочными заболеваниями, аллергики, родители новорожденных детей, пожилые люди.

Принцип работы обогатителя

Внутри его пластикового корпуса имеется электрический нагревательный элемент, через который начинает проходить электрический ток, как только мотор скутера начинает работать. В этот момент тепловой элемент начинает нагреваться, а уже от его тепла нагревается капсула со специальным составом, который при повышении температуры расширяется, и выталкивает иглу обогатителя.

При прекращении поступления тока к нагревательному элементу обогатителя, капсула остывает, и игла поднимается, занимая верхнее положение.

При запуске холодного мотора, генератор скутера начинает вырабатывать ток, и, в этот же момент начинает нагреваться термоэлемент обогатителя, получая ток от генератора. Пока игла обогатителя не опустилась в нижнее положение, в карбюраторе остается открытым канал для дополнительной порции бензина, поступающего в двигатель, это позволяет легко запустить холодный мотор.

Но, двигатель не должен работать постоянно на обогащенной смеси, хотя бы потому, что это приведет к перерасходу топлива. На самом деле, на обогащенной смеси мотор скутера работает всего первые несколько минут, потому что, после того как мотор начинает работать, нагревательный элемент обогатителя нагревается все больше (ведь генератор работает, и на нагревательный элемент подается ток), игла обогатителя постепенно опускается, и перекрывает путь дополнительному току бензина, в результате чего топливная смесь приобретает нормальный состав.

С этого момента мотор может работать в обычном режима. В свою очередь, после остановки мотора, генератор перестает вырабатывать ток, термоэлемент обогатителя перестает нагреваться, он остывает, игла поднимается в верхнее положение, и, теперь, при пуске в цилиндр опять будет подаваться обогащенная смесь.

Настройка на средних и больших оборотах

С помощью винта регулировки качества обеспечивают пропорции топлива на холостых оборотах. Для средней и повышенной частоты вращения регулировка режима работы двигателя осуществляется другим методом. После поворота ручки газа начинает работать жиклер топлива, подающий бензин к диффузору. Неправильно подобранное сечение жиклера вызывает отклонение в составе топлива, и двигатель может глохнуть при наборе мощности.

Для обеспечения бесперебойной работы мотора на повышенной частоте необходимо выполнить ряд операций:

  • удалить мусор с внутренних полостей;
  • выставить уровень бензина в карбюраторе;
  • настроить работу топливного клапана;
  • проконтролировать сечение жиклера.

О правильной работе мотора свидетельствует его быстрый отклик при повороте дросселя.

Как отрегулировать карбюратор на скутере

Как говорилось в начале статьи, что существует плановое техобслуживание и внеплановое, т.е. то, которое вызвано определенными симптомами.

Перечень случаев, когда регулировка карбюратора на скутере является вынужденной мерой:

  • проблемы с запуском двигателя. Он может не запускаться вовсе, или же с определенными усилиями;
  • потеря прежней динамики скутера и разгона;
  • наличие нестабильного холостого хода;
  • наличие завышенных оборотов двигателя скутера;
  • если скутер стал более прожорливым;
  • наличие черного дыма из выхлопной трубы.

Таким образом, если был замечен хотя бы один из выше перечисленных симптомов, то это явный сигнал к тому, что необходимо осуществить регулировку скутера.

Существует несколько правил регулировки.

  1. Она осуществляется при горячем двигателе, прогретом не менее 10 минут;
  2. Перед регулировкой обязательной мерой является проведение тщательной чистки карбюратора;
  3. Первым этапом выполняется регулировка холостого хода;
  4. После этого регулируется качество смеси, а также настраивается уровень топлива.

Холостой ход, как говорилось выше, регулируется с помощью винта. Данная регулировка будет необходимой мерой в том случае, если транспортное средство на протяжении длительного времени стояло без движения (например, после зимовки). Регулировка холостого хода, как бы, придает карбюратору новую жизнь. Итак, если необходимо обороты сделать выше, то винт закручивается, и наоборот: для уменьшения оборотов винт откручивается.

Регулировка смеси

Качество смеси влияет на расход топлива, а также на общую работу двигателя скутера. Поэтому, ее настройка также является одним из этапов регулировки карбюратора. Согласно рекомендациям  специалистов, смесь необходимо настраивать  в соответствии с заводскими пропорциями. Если же в смеси будет большой объем воздуха, т.е. она будет бедной, то есть риск получить частое перегревание скутера, в результате чего произойдет потеря мощности и динамики скутера.

Если же смесь сделать очень богатой, то это ударит по карману, а также приведет к образованию излишнего нагара в камере сгорания, поскольку будет происходить перерасход топлива. Регулировка качества смеси осуществляется при помощи винта или же изменения положения иглы в дроссельной заслонке. Обычно, пользуются перемещением иглы: подниманием иглы смесь обогащается, опусканием – обедняется.

Если качество смеси настроено так, как нужно, то это становится заметным в следующих моментах:

  • разгон скутера осуществляется плавно;
  • при езде на нем двигатель работает четко, без каких-либо провалов;
  • отсутствуют любые рывки.

Регулировка уровня топлива

Уровень топлива настраивается после соответствующей проверки. Для этого необходимо на нижней части карбюратора найти прозрачную трубку, открутить сливочный винт, поднять трубку вверх и проверить уровень. Нормой считается, когда топливо находится на уровне, чуть ниже бордюра крышки карбюратора.

Если уровень другой, то следует произвести следующие действия:

  • снять крышку;
  • загнуть усик иглы, который выступает в качестве запорного механизма. Данный вид настройки осуществляется в крайне малых диапазонах.

Таким образом, если все выполнено правильно, то скутер порадует своей отменной работой, скоростью, мощностью, плавной ездой, и, конечно же, безопасностью

Стоит также еще раз обратить внимание на тот факт, что карбюратор должен быть обязательно чистым перед его регулировкой, а также все его составляющие должны быть заводского производства, а не кустарного и не заимствованные с другого какого-то скутера.

Автоматический пусковой обогатитель скутера

Для того что бы, без проблем запустить холодный двигатель, нужна богатая смесь (много бензина и мало воздуха), а для работы двигателя в обычном режиме, нужна обычная смесь (оптимальное соотношение бензина к воздуху примерно 1:15).

На старых, скутерах, мотоциклах, автомобилях обогащение смеси при пуске холодного двигателя производили в ручную двумя способами: закрывали воздушную заслонку, тем самым ограничивая поступление воздуха в двигатель, либо опять же в ручную, открывали специальный канал в карбюраторе, через который и впрыскивалась дополнительная порция топлива.

Но в ручную открывать-закрывать не совсем удобно, и что бы автоматизировать этот процесс и придумали, автоматический пусковой обогатитель.

Как он работает?

Внутри корпуса обогатителя есть нагревательный элемент, через который после запуска двигателя начинает проходить электрический ток под действием которого происходит нагревания элемента и капсулы так как они соприкасаются друг с другом. Внутри капсулы есть специальный порошок который при нагревании расширяется и выталкивает шток вместе с иглой.

Вот как выглядит обогатитель в распиленном виде.

Теперь давайте рассмотрим как работает обогатитель в самом карбюраторе.

Когда вы запустили холодный двигатель (игла обогатителя поднята ) в диффузоре карбюратора создается разряжение которое через рубку засасывает топливо в колодец обогатителя, где оно смешивается с воздухом поступающим в колодец через воздушный канал и далее через основной канал в виде обогащенной пусковой смеси поступает в впускной коллектор двигателя.

После запуска двигателя по мере его прогрева элемент начинает разогревать капсулу и игла вместе с штоком постепенно выходит и перекрывает все каналы в колодце обогатителя тем самым прекращая подачу пусковой смеси в впускной коллектор двигателя.

Для наглядности подключаем обогатитель к аккумулятору и примерно через пять минут игла вышла и перекрыла все каналы.

В заключении вам будет показан способ как проверить работоспособность обогатителя.

Состояние обогатителя до запуска (двигатель холодный) подключаем к нему аккумулятор и через несколько минут игла должна выйти.

Как вам видно на фото игла вышла значит с нашим обогатителем все в порядке, а если игла не вышла значит обогатитель не исправен и подлежит замене.

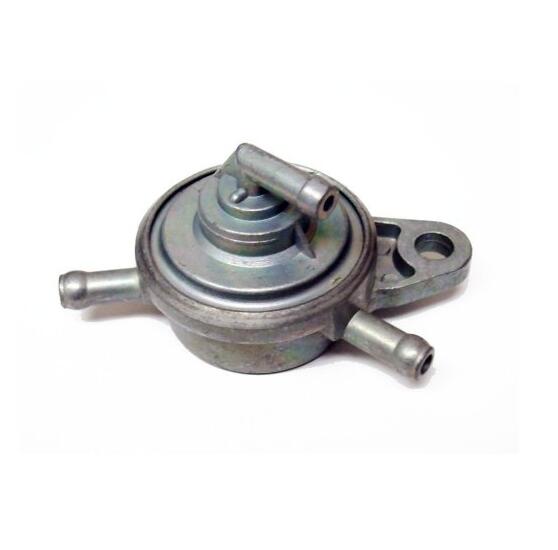

Конструктивные особенности топливного крана

Принцип действия топливного крана скутера аналогичен работе простейших запорных устройств. Находящаяся внутри корпуса мембрана благодаря усилию возвратной пружины прижимается к топливному каналу и перекрывает его.

При работе двигателя во впускном коллекторе образуется разряжение, которое переходит к мембране через резиновую трубку. Под действием разряжения мембрана, сжимая возвратную пружину, отодвигается и открывает топливный канал. Бензин по специальному топливному проводу беспрепятственно начинает поступать в карбюратор.

В случае прекращения работы двигателя процесс проходит в обратной последовательности. В связи с падением разряжения во впускном коллекторе на мембрану действует только возвратная пружина. Перегородка плотно прижимается к топливному каналу и перекрывает подачу топлива. Бензин в карбюратор не поступает.

Таким образом, к топливному крану подходят три трубки:

  • — один шланг предназначен для подачи топлива из бака;
  • — другая трубка ведет к карбюратору;
  • — третий шланг (воздушный) служит для передачи разряжения из впускного коллектора под мембрану.

Топливный кран крепится непосредственно на раме скутера и закрывается боковым обтекателем.

Зачем регулировать карбюратор?

Регулировка карбюратора может потребоваться в следующих случаях:

  • Свечи исправны, но работают не очень хорошо, их цвет изменился на черный или желтоватый.
  • Двигатель не дает нужную мощность
  • Скутер не заводится
  • Чрезмерно вырос расход топлива.

Все эти проблемы в большинстве случаев вызваны недостаточно обогащенной или, наоборот, чрезмерно обогащенной кислородом смеси, и исправить их можно, правильно настроив карбюратор.

Настройки вне зависимости от того, 2 т или 4т скутер у вас, имеют три фазы и производятся следующим образом:

  • Регулировка холостого хода
  • Настройка уровня топлива
  • Регулировка качества смеси.

На некоторых моделях карбюраторов винта, настраивающего качество топлива, нет, поэтому приходится разбирать карбюратор, чтобы поменять положение иглы.

Настройка холостого хода проводится после того, как двигатель прогреется: на это требуется не больше 15 минут. Для этого конструкция предусматривает винт холостого хода. Он позволяет сделать работу мотора стабильной, выбрав нужные холостые обороты. При закручивании винта обороты будут увеличиваться, при его вращении против часовой стрелки – уменьшаться.

Качество смеси важно отрегулировать. Если она будет слишком бедной, скутер будет ехать с трудом, двигателю ощутимо не будет хватать мощности

При слишком обогащенной смеси свечи будут чернеть и быстро выходить из строя. Регулировка качества топлива обычно проводится при помощи винта, находящегося на корпусе карбюратора. Для обогащения нужно повернуть его по часовой стрелке, для обеднения – против часовой. Если винта нет, карбюратор вскрывается, перемещается стопорное кольцо на игле вверх для более богатой смеси, вниз – для более бедной.

Регулировки проводят следующим образом:

  • Заводим мотор и прогреваем 10 минут, после этого его нужно заглушить
  • Винт нужно закрутить до упора по часовой стрелке, но без усилий
  • После этого его откручивают против часовой стрелки на 1,5 оборота
  • Двигатель нужно завести и провернуть винт дополнительно на 1/3 оборота в ту же сторону. Ждем 2 минуты
  • При повышении оборотов нужно открутить винт дополнительно на 1/4 оборота и понаблюдать за реакцией около 2 минут. Если обороты не падают, повторяем действия
  • Если обороты стали снижаться, винт по часовой стрелке нужно повернуть на 1/4 оборота.

В идеале двигатель будет работать ровно при 1,5-2 оборотах винта, однако его положение зависит от качества топлива. В случае с иглой качество смеси будет меняться в зависимости от положения стопорного кольца иглы. Недостатком такого карбюратора является малое количество положений иглы и необходимость каждый раз его разбирать для проведения настроек.

Отрегулировать уровень топлива в камере можно следующим образом:

  • Откручивают сливной винт
  • Трубку поднимают вверх
  • Нужно проверить уровень топлива, когда двигатель работает. Плавильный уровень немного ниже юбки, находящейся на крышке поплавковой камеры
  • Чаще всего уровень поднимается выше нормы, и карбюратор переливает, поэтому требуется настроить поплавок таким образом, чтобы он срабатывал раньше. Для этого обычно загибают держатель иглы. Большое усилие не требуется, нужно всего несколько мм.
