Как отрегулировать тормоза на квадроцикле

Главная → Обслуживание → Как прокачать тормоза на квадроцикле.

  • Admin
  • 17.03.2017
  • 16726
  • 10 Комментариев
  • прокачка тормозов на квадроцикле

Если вы заметили снижение эффективности дисковых тормозов на вашем квадроцикле, мы рекомендуем немедленно проверить целостность тормозных колодок, дисков и шлангов; если с ними все в порядке, то, скорее всего, вам необходимо прокачать тормоза на квадроцикле.

Подробно ознакомиться с устройством тормозной системы квадроцикла можно в этой статье.

Принцип прокачки задних и передних тормозов принципиально ничем не отличается, поэтому мы даем общие сведения.

Иногда тормозные контуры на квадроцикле разделены, то есть существует два тормозных бачка: один отвечает за передние колеса, второй — за задние, но нередко вся тормозная система питается от одного бачка — переднего или заднего.

Виды тормозных бочков.

Задний тормозной бочок квадроцикла (располагается на раме).

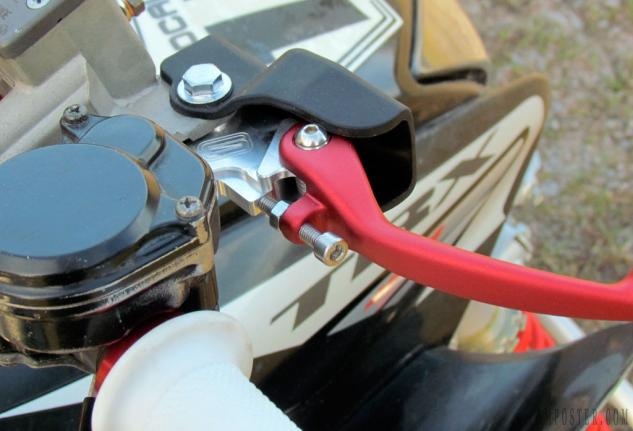

Передний бачок квадроцикла (расположен на руле).

Вот так выглядит сливной штуцер.

Для проведения манипуляции по прокачке тормозов на квадроцикле нам потребуются:

  • Отвертка;
  • Шланг и емкость для слива старой тормозной жидкости (идеально подойдет трубка от медицинской капельницы);
  • Гаечный ключ (чаше всего на 8);
  • Тормозная жидкость (Обратитесь к инструкции вашего квадроцикла. Универсальной жидкостью считается DOT3 – DOT4);
  • Напарник;

Откручиваем крышку тормозного бачка, если требуется, то доливаем тормозную жидкость до краев.

Надеваем на штуцер трубочку и опускаем ее в подготовленную емкость, просим напарника выжать и не отпускать педаль или ручку тормоза, а сами в это время на 2-3 оборота откручиваем сливной штуцер.

После того, как напарник сообщит вам, что ручка или педаль тормоза провалилась до упора (ручку тормоза не отпускать), вы закручиваете сливной штуцер. Система закачивает новую жидкость и избавляется от старой.

Данную процедуру необходимо повторить несколько раз, до тех пор, пока в емкость для слива не потечет новая светлая тормозная жидкость без пузырьков воздуха. Постоянно следите за уровнем жидкости в бачке.

Прокачайте каждый суппорт по очереди. По окончанию процедуры поставьте крышку бачка на место, убедившись в целостности резиновой прокладки.

Если вы меняли тормозной суппорт или шланги, и в системе совсем не осталось тормозной жидкости, мы рекомендуем залить жидкость в бачок и дождаться, пока она самостоятельно достигнет суппорта (штуцер должен быть открыт), на это может потребоваться несколько часов.

Если весь воздух вышел, жидкость обновилась, а педаль по-прежнему «ватная», возможно, воздух попал в цилиндр суппорта, тогда требуется слегка открутить крепление тормозного шланга и выпустить воздух.

Некоторые фото, использованные в статье: Тарас Мыцканюк.

Источник

Принцип работы тормозов в ГАЗ 53

Начать стоит с того, что тормозная система ГАЗ работает раздельно по осям. Сделано это для той цели, чтобы предотвратить дополнительную нагрузку от кузова на трансмиссию в период резкой остановки. Из-за этого первым делом срабатывает тормоз на заднюю ось, а уже за ней — не переднюю. Если будет подсоединен прицеп, то первым будет тормозить он. То есть гидровакуумный усилитель тормозов срабатывает поочередно с отставанием в долю секунды.

Конструкция самих тормозных прокладок идентичная, отличающаяся только размерами некоторых деталей. Износ колодок инспектируется через специальные отверстия (визуально). Объем тормозной жидкости в системе можно посмотреть через расширительный бачок, который расположен уже под капотом.


двигатель не работает

Назначение тормозной системы автомобиля

Движущийся автомобиль обладает определенной кинетической энергией, и чем больше масса автомобиля, тем больше в нем запасается энергии. Для снижения скорости или полной остановки эту энергию необходимо у автомобиля «отнять». Наиболее просто достичь этого можно переводом кинетической энергии в энергию другого вида, например — в тепловую. Как это реализовать на практике? Например, с помощью сил трения — достаточно заставить колеса сильнее тереться о дорогу или иную поверхность, в результате кинетическая энергия перейдет в тепловую, а автомобиль остановится.

Именно эту задачу и решает тормозная система автомобиля: она за счет сил трения, возникающих в тормозном механизме, приводит к снижению скорости или полной остановке автомобиля. Также существует рекуперативное торможение (о котором мы писали ранее в статье «Система рекуперативного торможения»), но в нем используется тот же принцип преобразование кинетической энергии в энергию другого вида — например, в электрическую, за счет чего и происходит остановка транспортного средства.

Вообще, у тормозной системы есть не одна, а сразу две функции:

– Снижение скорости или полная остановка транспортного средства;
– Препятствие движению покоящегося транспортного средства.

За решение каждой из этих задач отвечают разные типы тормозных систем, о чем сказано ниже.

Как сделать ремонт тормозных трубок?

Как самостоятельно восстановить поврежденную магистраль? Ремонт тормозных трубок требует от водителя определенного опыта и умения пользоваться слесарными инструментами. Но не все так сложно. Далее поэтапно изложен процесс реставрации поврежденной системы.

  1. Вначале необходимо открутить трубку от тормозного цилиндра или суппорта.
  2. При помощи трубореза производится разрез трубопровода в нужном месте.
  3. Удаляется поврежденный участок.
  4. Край трубки обезжиривается бензином.
  5. Зажимают трубку клещами так, чтобы ее край выступал примерно на 50 мм.
  6. При помощи дрели внутри трубки на краю снимается фаска.
  7. По окончании нужно удалить остатки стружки.
  8. Далее на трубку насаживается штуцер.
  9. Край трубки вставляется в специальное приспособление и проводится ее развальцовка.

Отремонтированный трубопровод продувают сжатым воздухом и соединяют с магистралью при помощи специального переходника. Теперь осталось только прокачать тормозную систему, и автомобиль готов к дальнейшей эксплуатации.

https://youtube.com/watch?v=CbLzEzNwkbw

Управление и назначение

Основным органом управления системы тормозов автомобилей ГАЗ-3309 является ножная педаль. Она устанавливается между аналогами сцепления и газа. Нужно отметить, что на предшественниках данный элемент имел очень тугой выжим. Обновленная конструкция лишена этого недостатка полностью, педаль идет мягко и плавно, что сравнимо с зарубежными аналогами.

В грузовике 3309 стояночный и запасной тормоза объединены в один комплект. Это позволило уменьшить количество комплектующих элементов с одновременным упрощением конструкции. Так называемый «ручник» служит для удержания транспортного средства на уклоне при трогании с места либо во время длительных стоянок. Опытные водители знают, что это важный элемент, так как груженую машину очень сложно поймать без отката, даже при небольшом уклоне. Ниже изображена стояночная тормозная система ГАЗ-3309 (дизель).

Схема приведена с пояснениями:

  1. Фиксатор.
  2. Рукоять рычажного типа.
  3. Статичный диск.
  4. Разжимной элемент.
  5. Колодки тормозные.
  6. Толкатель.
  7. Барабанный механизм.
  8. Пружина.
  9. Палец.
  10. Основной барабан.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Процесс разборки

Приступая к нему, особенно, если это делается в первый раз, желательно записывать каждое свое действие или фотографировать. Это убережет от неправильного сопоставления деталей, что может вывести мотовездеход из строя после ремонта своими руками.

После демонтажа необходимых деталей, следует провести их последовательную диагностику и выявить, какие именно элементы и соединения нуждаются в том, чтобы провести ремонт.

Далее необходимо воспользоваться инструкциями насчет квадроциклов или найденными специфическими рекомендациями. По окончании представленного этапа рекомендуется в строго определенном порядке установить абсолютно все детали до полноценной сборки механизма.

Как узнать, что надо менять тормозные диски?

Во время замены тормозных колодок нужно внимательно осмотреть поверхность тормозного диска на наличие повреждений и трещин. Следует визуально и если требуется приборным методом измерить толщину тормозного диска, которая должна быть не меньше 50 % от номинала. Выход износа тормозного диска за допустимые параметры является показанием к их замене.

Чтобы узнать, нужно ли менять тормозные диски, следует обратить внимание на лишние вибрации на рулевом колесе и педали тормоза. Если при торможении возникает какая-либо вибрация, проведите эксперимент – отпустите педаль тормоза, если вибрация уйдет, меняйте тормозные диски

Есть некая альтернатива замене дисков (в определенных случаях) – протачивание тормозных дисков.

Принцип работы стояночного тормоза

Как и в рабочей системе, стояночный тормоз состоит из двух составляющих – привода и исполнительного механизма.

Зачастую в стояночном тормозе используется механический тип привода, который обладает простотой конструкции и надежность.

В качестве исполнительных механизмов обычно используются барабанные тормоза, для чего в их конструкцию добавлены специальные рычаги.

Весь привод состоит из храпового механизма, установленного в салоне связанного с тросом, тянущимся под автомобилем к тормозным механизмам, где он соединяется с рычагами.

Принцип работы очень прост: поднимая рычаг в салоне, водитель задействует храповой механизм, исключающий самовольное опускание ручника.

В результате этого действия, водитель тянет трос, а тот в свою очередь обеспечивает перемещение рычага, который разводит колодки, прижимая их к барабану.

Для растормаживания водитель нажимает клавишу на рычаге, тем самым выводя из зацепления собачку из храпового механизма. Это позволяет опустить рычаг и привести весь механизм в исходное положение.

Недостатком такого привода ручного тормоза является надобность в периодическом регулирования натяжения троса. Также трос со временем может перепреть, и его придется менять.

В современных системах ручного тормоза применяются электрические приводы. Причем некоторые из них даже используются в качестве исполнительного механизма дисковые тормоза.

Также такой тип стояночного тормоза может блокировать не колеса, а трансмиссию.

Суть такого типа привода сводится к тому, что в рабочие механизмы устанавливаются электродвигатели, которые и воздействуют на колодки.

Но такие приводы считаются конструктивно сложными, что значительно повышает вероятность их поломки. Поэтому они пока не получили широкого распространения.

Многие автопроизводители продолжают отдавать предпочтение простому и дешевому тросовому ручному тормозу.

Рабочие тормозные системы грузовых автомобилей

Рабочая тормозная система тягачей

Рабочая тормозная система грузового автомобиля, представляющая собой систему с дополнитель­ным источником энергии (рис. «Структура пневматической тормозной системы с управлением прицепом» и «Пневматическая система двухосного прицепа с ABS» ), может работать со сжатым воздухом или с сочета­нием пневматики и гидравлики.

В случае сбоя, например, повреждения тор­мозного контура, работающая часть системы должна сохранять способность достижения как минимум эффекта запасного торможения — с той же управляющей силой на обычном устрой­стве управления. Должна обеспечиваться воз­можность измерения эффекта, и на прицеп не должен влиять этот сбой, т.е. управляющий клапан прицепа должен иметь двухконтурную конструкцию. Эффект запасного торможения должен достигать не менее 50% от эффекта рабочей тормозной системы. Поэтому систему обычно делят на два тормозных контура, уже разделенных на стороне подача, хотя эта кон­фигурация законодательно предписана только в автобусах.

Подача энергии на прицеп должна гаран­тироваться даже во время торможения. Двухконтурная система стала обязательной после вступления в силу предписания RREG 71/320, но уже предлагалась и раньше под названием «Nato».

На прицеп по питающему шлангу непрерывно подается сжатый воздух под определенным давлением. Оно должно составлять от 6,5 до 8,0 бар у исправного тягача, независимо от рабочего давления тягача, регламентиро­ванного изготовителем. Прицеп должен быть заменяемым. Рабочей тормозной системой прицепа управляет второй трубопровод — тормозной. Этот трубопровод также регла­ментируется предписаниями, относящимися к заменяемости прицепа. Таким образом, давление в трубопроводе в режиме движения должно составлять 0 бар, а в режиме полного торможения — 6,0-7,5 бар.

Рабочая тормозная система прицепов

Прицеп имеет независимую рабочую тормоз­ную систему, которая лишь частично требует эффекта запасного торможения. Согласно требованиям RREG 71/320, эффекты тормо­жения рабочей тормозной системы в тягаче и в прицепе должны находиться в узком диа­пазоне допустимых отклонений как функция управляющего давления в тормозном трубо­проводе, идущем к прицепу, т.е. они должны быть примерно одинаковы (расчетный диа­пазон отклонений RREG 71/320 и ЕСЕ R.13).

При повреждении питающей линии или тормозного трубопровода должна обеспе­чиваться возможность полного или частич­ного торможения прицепа, либо он должен инициировать автоматическое торможение. У грузовых автомобилей с электронно-управ­ляемыми тормозными системами наряду с тормозным пневмопроводом имеется воз­можность электрического управления ра­бочей тормозной системой в прицепе. Оно осуществляется через стандартизированный электрический разъем ISO 7638; в разъеме может быть 5 или 7 контактов.

Тягачи и прицепы должны быть взаимо­заменяемыми. Поэтому в Приложениях 2 RREG 71/320 и ЕСЕ R13 определены условия их совместимости. Соответственно, соот­ношение между замедлением и давлением на «тормозной» соединительной головке в диапазоне, изображенном на рис. «Схема совместимости тягача и прицепа» должно находиться в диапазоне 0,2-7,5 бар на «тор­мозной» соединительной головке. Эта схема применима только к тягачу и прицепу. Для всех остальных транспортных средств и их сочетаний существуют другие схемы.

Замена тормозного шланга. Практическое руководство.

Порядок выполненных работ по замене тормозного шланга.

Тормозная система играет важную роль в эксплуатации любого транспортного средства. Если хоть один ее элемент оказывается неисправен, то это может привести к губительным последствиям. Поэтому следует с особой бдительностью следить за исправностью всех элементов этой системы.

Важная составляющая любой тормозной системы – тормозной шланг. Растрескивание и износ тормозных резиновых шлангов является довольно распространенной проблемой.Чтобы не допустить этого, нужно смазывать его силиконовой смазкой, а также периодически осуществлять проверку его исправности. Если появляются какие-либо подозрения на наличие дефекта, следует сразу произвести замену тормозного шланга, ведь его неисправность в будущем может оказать губительное влияние на участников движения.

Последовательность действий:

1. Первым делом транспортное средство следует подготовить к выполнению необходимых операций. Для этого нужно расположить его на ровной поверхности, установить упоры под колесами с противоположной вывешиваемому колесу стороны.

В целях безопасности,устанавливаем под колёса упоры.

2. Домкратом поднимите переднюю часть машины. Поставьте авто на «колодки», чтобы обеспечить лучшую устойчивость. С помощью баллонного ключа произведите снятие колеса.

Для доступа к тормозному шлангу поднимаем автомобиль.

3. Все заменяемые крепежные и резьбовые элементы тормозной системы обработайте, используя специальную проникающую смазку. Благодаря этому вы обеспечите легкое их откручивание. Эту работу надо сделать заранее, чтобы смазка глубже проникла в соединения.

Заранее позаботимся,покрыв данным раствором места резьбовых соединений.

4. С помощью плоскогубцев извлеките фиксирующую скобу от тормозного шланга кронштейна кузова. Удерживая ключом 17 (чтобы наконечник тормозного шланга не смещался), произведите откручивание штуцера тормозной трубки, используя ключ 10.


Плоскогубцами убираем скобу,крепящую шланг к кузову.

5. Тормозной шланг вытащите из кронштейна. Убедитесь, что на тормозной трубке есть защитный колпачок от прокачанного штуцера. Если его нет, то утечка тормозной жидкости неизбежна. Ключом 10 открутите крепежный болт скобы, удерживающей тормозной шланг, и снимите его.

Предотвратить утечку тормозной жидкости из разъединённого шланга.Устанавливаем резиновый колпачок от штуцера прокачки.

6. Воспользуйтесь ключом 14 для откручивания крепежного болта тормозного шланга и его снятия.

Выворачиваем болт который крепит шланг,применяя ключ на 14.

7. Установка нового шланга должна проходить в обратном порядке. Также необходимо сменить уплотнительные шайбы из меди. Установив новый тормозной шланг, нужно прокачать тормозную систему.

Прокачка тормозной систем:

1. Чтобы прокачать тормозную систему, залейте в бачок тормозную жидкость на уровень max.

Дозаправить бак,на главном тормозном цилиндре тормозной жидкостью.

2. Далее со штуцера надо снять защитный колпачок и надеть на него прозрачный шланг, после чего опустить в емкость, где находится тормозная жидкость. Благодаря этому вы исключите попадание воздуха вовнутрь тормозной системы.

Обязательно после проведения замены тормозного шланга нужно прокачать систему,удалив воздух.

3. Для прокачки тормозов без помощника не обойтись. Он должен жать педаль тормоза и удерживать ее в нажатом положении. Попросите помощника нажать педаль тормоза до упора 3 раза. При этом вы должны с помощью ключа 10 произвести откручивание штуцера прокачки.

Откручиваем ключиком штуцер прокачки.

Скопившийся воздух будет собираться в бочке с жидкостью. После этого надо закрутить штуцер, повторив операцию снова. Повторять нужно до тех пор, пока воздух не выйдет из системы. 4. По мере выхода воздуха вам необходимо будет доливать в бачок тормозную жидкость. По завершении этой операции следует плотно завинтить штуцер прокачки, демонтировать трубку, установить защитный колпачок, после чего произвести установку колеса на прежнее место.Для прокачки доливать нужно жидкость той марки, которая используется в вашей автомобильной системе.

Неисправности тормозной системы

Основные неисправности тормозной системы ГАЗ-53 следующие:

  1. Увеличение холостого хода педали тормоза (недостаточный уровень тормозной жидкости или непосредственно механическое повреждение колодок).
  2. Нерастормаживание (необходима проверка зазора цилиндра гидровакуумного усилителя).
  3. При торможении происходит занос (говорит о наличии замасливания или протечки тормозной жидкости). Схема подробно объясняет, почему так происходит: контур соединяет заднее и переднее колесо одновременно.
  4. Полное отсутствие тормозов (разгерметизация главного цилиндра или отсутствие тормозной жидкости).

Практически все указанные неисправности связаны с низким давлением в системе, поэтому при их выявлении подается сигнал на приборную панель. Исключение — ручной тормоз, который функционирует независимо. На момент поиска неисправности рекомендуется вместо него использовать включение передачи, которая соединит трансмиссию с двигателем. Но нужно учитывать, что такой «тормоз» малоэффективен на подъемах.

Более того, его включение может привести к самопроизвольному включению двигателя газ 53 при скатывании транспортного средства. Тормозная система автомобиля ГАЗ сделана таким образом, что каждый из контуров функционирует раздельно (соответственно, задние и передние тормоза).

Работа тормозной системы грузовика ГАЗ 53

Регулировка выполняется с одновременной прокачкой тормозной педали. Соответственно, потребуется помощник. А можно просто отправиться на станцию СТО, где есть необходимое оборудование для отслеживания давления в гидравлике.

Хитрости при установке армированных тормозных шлангов на мотоцикл.

1. Что касается экзотики, отличных мотоциклов, для которых почти ничего не завозят, коими в нашей стране являются ТМ, Газмяс и прочие Шерки. В принципе, большинство мотоциклов используют взаимозаменяемые тормоза Brembo или Nissin. На моем TM Racing Enduro 300, к примеру, задние тормоза от Yamaha YZ250F. То есть, немного погуглив, можно избавить себя от мучений с подбором и доводкой фитингов под нужный угол и просто купить готовый комплект шлангов от Вайзета или подобного распространенного мотоцикла.

2. Устанавливайте тормозные шланги на полностью разжатой подвеске, высевив мотоцикл на табуретке или мотокроссовом стенде. Иначе после первого прыжка все жесткие крепления пообрывает.

3. Так и не понял принципиальную разницу между алюминиевыми и медными шайбами, которые применяются при обжатии фитинга тормозной системы мотоцикла. Для себя отметил, что медные «более многоразовые», хотя конечно, по феншую каждый раз требуется их замена на новые.

Все.

Устройство и принцип действия тормозной системы

Как было сказано выше, тормозная система состоит из двух основных компонентов — тормозного механизма и тормозного привода. Тормозной механизм предназначен для непосредственно торможения автомобиля, а привод — для включения тормозного механизма.

Тормозной механизм, независимо от типа и устройства, имеет подвижный и неподвижный элемент. Первый вращается вместе с колесом, а второй закреплен на ступице, поэтому остается в покое. И именно трение между этими элементами вызывает снижение скорости и остановку автомобиля. В барабанном и дисковом тормозных механизмах подвижными являются, соответственно, барабан и диск, а неподвижными — колодки.

  1. тормозная колодка заднего тормозного механизма (барабанного);
  2. тормозной цилиндр заднего колеса;
  3. педаль тормоза;
  4. шток с поршнем;
  5. тормозной бачок;
  6. главный тормозной цилиндр;
  7. тормозная колодка переднего тормозного механизма (дискового);
  8. колесный тормозной цилиндр;
  9. трубопровод передних колес;
  10. трубопровод задних колес.

Барабанный тормоз. Этот тип тормозного механизма состоит из закрепленного на колесе барабане, внутри которого зафиксированы колодки и гидроцилиндры, прижимающие колодки к внутренней стороне барабана. Барабанные тормоза изобретены свыше 110 лет назад, однако они все еще применяются многими автопроизводителями для установки на задние колеса.

Дисковый тормоз. Состоит из закрепленного на колесе стального диска и суппорта с колодками. Колодки расположены таким образом, что они зажимают диск, как тиски — это и приводит к торможению автомобиля. Дисковые тормоза используются на автомобилях с 60-х – 70-х годов прошлого века, и на легковых машинах практически полностью вытеснили барабанные тормоза.

Основное преимущество дисковых тормозов заключается в том, что они меньше подвержены перегреву, так как колодки и сам диск лучше обдуваются воздухом, чем колодки в барабанном тормозе. С другой стороны, дисковые тормоза требуют приложения больших усилий, чем барабанные, поэтому они часто оснащаются пневматическим усилителем.

Привод тормозной системы необходим для передачи усилия от педали на тормозные механизмы. В гидравлическом приводе для этого используется жидкость, в механическом — стальные тросы.

Устройство гидравлического привода несложно, он содержит несколько элементов:

– Педаль тормоза;
– Главный тормозной цилиндр;
– Бачок с тормозной жидкостью;
– Колесные цилиндры (в дисковых тормозах обычно выполнены в суппортах);
– Гидравлические магистрали;
– Пневматический усилитель (не во всех автомобилях).

Принцип действия тормозной системы с гидравлическим приводом прост: при нажатии на педаль усилие передается на шток основного цилиндра, тормозная жидкость поступает в рабочие колесные цилиндры, которые приводят в движение колодки. При отпускании педали возврат колодок (как и самой педали) в исходное положение производится пружинами.

Обычно тормозная система выполняется многоконтурной, причем в каждом контуре есть свои главные и колесные цилиндры, поэтому выход из строя одного контура позволит безопасно управлять автомобилем.

В современных автомобилях имеются дополнительные системы, делающие торможение более эффективным. Наиболее известные из них — антиблокировочная система ABS, система блокировки дифференциала EDS, антипробуксовочная система ESP, система распределения тормоза EBD, усилитель экстренного торможения BAS и другие.

Особенности

Обзор устройства тормозов грузовиков ГАЗ-3307 и 09 продолжим изучением своеобразной системы сигнализации, оповещающей о неисправности тормозов. Кроме того, в конструкцию входит усилитель гидровакуумного типа с резервуаром и запорным клапаном. Раздельные гидравлические контуры смонтированы на каждой оси транспортного средства. Это дает возможность, при выходе из строя одного контура, обеспечить выполнение возложенных обязанностей, предупреждая возникновение аварийных ситуаций.

Баллонные резервуары отвечают за питание каждого отсека по отдельности, что сделано также в целях безопасности. По ходу контуров предусмотрен встроенный контроллер усилия тормозных сил, служащий для создания требуемого давления, если один из контуров сломается либо потребуется корректировка равного нажатия на каждое колесо. Проще говоря, приспособление не дает удвоить силу давления в рабочем контуре. При этом дистанция хода педали увеличивается, что требует от водителя максимального ее выжима.

Ремонт тормозной системы

Ремонт тормозной системы ГАЗ 53 нужно начинать с диагностики давления. Если с ним все в порядке, как и с колодками (не более естественного износа), то нужно изучать работу каждого контура. Не проблема, если не работает только один из них. При этом автомобиль сохраняет возможность своей эксплуатации, но при резком торможении может быть занос. Скорее всего, это либо поврежденный тормозной барабан, либо попадание масла в область тормозных колодок и диска, либо неисправный гидроусилитель.

Когда неисправен контур тормозной задний ГАЗ 53, то начинать поиск неполадки следует с запорного клапана. Нужно понимать, что одна сторона функционирует и за счет гидравлики, и за счет разреженного воздуха, однако он не может попасть за пределы того самого клапана и действует точно так же, как тормозная жидкость — передает усилие.

Если же поврежден барабан тормозной задний ГАЗ, то придется менять все искривленные втулки, а также сами колодки.

Обязательно это следует делать крайне внимательно, так как там могут оставаться металлические осколки и опилки, все их обязательно нужно убирать, иначе произойдет перегрев при торможении. И это, кстати, главный недостаток тормоза ГАЗ — открытая система, при которой под колодку может попадать любой мусор.

Тормозные колодки для Газ 53

Прокачка тормозов выполняется для выхода воздуха из трубок и самих цилиндров. Если все будет выполнено правильно, то сигнальная кнопка после включения двигателя и 10-20 нажатий педали погаснет. В противном случае нужно искать пробоину, через которую утекает тормозная жидкость.

Сборка и регулировка тормозов с гидравлическим приводом автомобиля ГАЗ-51

Для сборки тормозного механизма автомобиля ГАЗ-51 необходимо выполнить следующие операции:

  1. вставить в защитный тормозной диск два регулировочных эксцентрика, надеть на них с наружной стороны пружины и завернуть гайки;
  2. собрать колесный тормозной цилиндр, установив в него пружину, две манжеты, два поршня, надеть уплотняющие чехлы и установить упорные штифты колодок;
  3. привернуть колесный тормозной цилиндр в сборе к защитному диску;
  4. установить колодки, закрепить их скобами и вставить опорные пальцы с эксцентриковыми втулками и стяжной пластиной; с обратной стороны на пальцы навернуть контргайки с пружинными шайбами;
  5. надеть стяжную пружину 6 колодок;
  6. прикрепить защитный тормозной диск 7 к фланцу поворотной цапфы (переднее колесо) или к фланцу кожуха полуоси (заднее колесо) и установить тормозной барабан;
  7. завернуть в колесный цилиндр со стороны защитного диска клапан выпуска воздуха с пробкой и присоединить штуцер шланга гидравлического привода.

Для сборки главного тормозного цилиндра необходимо:

  1. установить в цилиндр последовательно выпускной 13 и обратный 14 клапаны в сборе с пружиной 15 выпускного клапана, пружину 16 обратного клапана с опорной шайбой, переднюю резиновую манжету 18 и поршень 21 со звездообразной пластиной 19 и, резиновым уплотнительным кольцом 22 у опорную шайбу 23 поршня и стопорное пружинное кольцо 24;
  2. вставить проволоку диаметром 5—6 мм в компенсационное отверстие 12 и убедиться, что оно свободно и не перекрывается передней манжетой;
  3. установить прокладку 4 и привернуть крышку 10 резервуара;
  4. укрепить на шайбе цилиндра защитный резиновый кожух 1 стяжным кольцом, вставить шток 2 и закрепить на нем второй конец защитного кожуха;
  5. прикрепить цилиндр к раме, соединить шток цилиндра с тормозной педалью и привернуть штуцеры гидравлического привода;
  6. заполнить систему тормозной жидкостью; для этого залить в резервуар цилиндра жидкость и прокачать последовательно все тормоза колес, как это было указано выше, с целью удаления воздуха из системы.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
