Тюнинг двигателя мотоцикла Урал: подробная информация

Дополнительные доработки двигателя

Помимо вышеперечисленных способов тюнинга мотоцикла урал есть ещё несколько секретов. На двигатель Урал возможно установить коленчатый вал от К 750 который увеличит ход цилиндров до 78мм.

Таким образом, можно существенно увеличить рабочий объем двигателя Урал. Найти его достаточно трудно, но оно того стоит. Ещё одной проблемой мотоцикла является тугая реакция на ручку газа и медленный набор оборотов. Виной тому слишком тяжелый маховик, вес которого рассчитан на езду с коляской и для перевозки тяжестей.

Согласно чертежу возможно уменьшить его вес на пару килограммов. За счет снижения веса инерция коленчатого вала уменьшится, а динамика разгона ощутимо возрастет. Для полной реализации мощности на дороге шестерни редуктора подлежат замене на 9 или 10 пару. В заключение хотим отметить, что тюнинг двигателя мотоцикла Урал оправдывает себя лишь в гоночных целях, для повседневного использования такой мотор будет иметь небольшой ресурс и существенный расход топлива.

«Урал» – один из самых узнаваемых советских мотоциклов. Модель является копией BMW R71. В советские времена «Урал» использовался Министерством обороны патрулирования. Производились также боевые модели, оборудованные пулеметом или носителем пусковой установки.

Мотоцикл имеет двигатель объемом 750 см3 и мощностью в 40 лошадиных сил. Вес «Урала» превышает 200 кг, но несмотря на это он быстро набирает скорость. Тормоза имеют гидроприводом и расположены на спице заднего колеса. Форма топливного бака, фонарей и поворотников выдержаны в милитаристском стиле, что особенно радует поклонников этого мотоцикла.

Современные версии байка предназначены для езды в городских условиях и совмещают мощность и надежность. Сидения отделаны натуральной кожей, что придает мотоциклу особый шик. Производители стремятся выдержать ретро-стиль при создании современных моделей.

«Урал» ценится за его ретро-стиль и современную начинку. История мотоцикла насчитывает более 60 лет и все это время мотолюбители стараются усовершенствовать внешний вид и технические показатели мотоцикла. Цена на этого «железного коня» довольно высока, но существуют поклонники, готовые покупать эту модель.

Усовершенствованный «Урал» практически невозможно купить. Фанаты, вложившие много времени и усилий в свой мотоцикл, не склонны его продавать. Так что если вы хотите заполучить улучшенный «Урал» — тюнинг придется делать своими руками.

Экстерьер

Согласно ТТХ «Урал-4320», он оснащен кузовом из металлической платформы и задним откидным бортом. Автомобиль оборудован скамейками, тентом и дугами съемного типа. Также имеются добавочные решетчатые борта. В стандартную комплектацию входит трехместная кабина, собранная из толстостенного листового металла, изготовленная методом штамповки. Продуманное остекление и зеркала заднего вида дают возможность полноценно следить за ситуацией на дороге и увеличивают обзорность.

Конструктивно кузов выполнен в виде коротких свесов, что позволяет улучшить показатель проходимости. Снаряженный вес грузовика составляет 8,2 тонны. Масса перевозимого груза – до 67,8 т с возможностью буксировки 11 тонн.

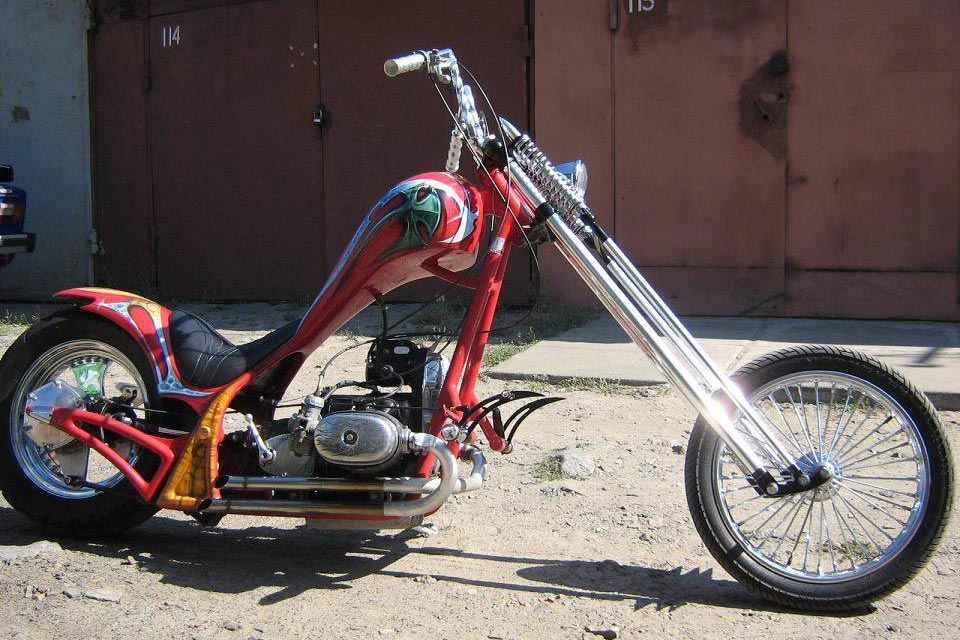

Тюнинг мотоцикла Урал своими руками

Если вы обладаете мотоциклом Урал, а внешний вид его вас не устраивает, и вы постоянно заглядываетесь на иностранных красавцев, не отчаивайтесь. Можно усовершенствовать ваше транспортное средство. Чаще всего покупают отечественный мотоцикл только ради оболочки, а все остальное переделывается.

Прежде, чем приступать к работе, познакомьтесь в интернете со всеми предлагаемыми модернизациями и фотографиями мотоциклов.

Определившись, можно начинать работу. Вначале переделываем заднюю часть рамы.

• Нужно расширить маятник.
• Срезать подседельные трубы.
• Привариваем изогнутые трубы диаметром 28 мм, не меньше. Это не только красивый декор, это еще и усилитель-косынка.
• Чтобы подвеска стала мягче, задние амортизаторы нужно устанавливать под наклоном.
• Когда заднее колесо широкое поставите на место, проследите, чтобы резиновая муфта работала без перекоса.
• Подножки нужно выносить вперед, вашим ногам будет удобнее.
• Раму нужно удлинить на десять сантиметров.
• Двигатель сдвигается назад.

Может быть, в этом случае посадка будет неправильной. Но для каждого мотолюбителя она своя, индивидуальная.

Выполнив все работы, подбирайте заготовку, можно от коляски, для заднего крыла. Если вы хотите, чтобы оно было глубже, можно вырезать из него же пластины и приварить к крылу встык.

Начинаем работы с баком:

• С помощью болгарки удаляете бардачок.
• Также удаляете горловину и туннель.
• Клином разрезается сверху бак.
• В задней части свариваются две половины. И ввариваются горловина и туннель.
• Чтобы все было герметично закрыто, используйте эпоксидную смолу.

Теперь работаем с сиденьем:

• Нужно вырезать основание из двухмиллиметровой стали.
• Под нее подложить тонкий поролон.
• Готовую конструкцию можно обтянуть или замшей, или кожей.

Руль нужно сделать простым. Все выпиливается из цельного куска металла. Это рукоятка, рычаг сцепления, тормоза. Для стойки зеркала вырезайте заготовки из восьмимиллиметровой стали. Корпус для зеркала можно купить в магазине или сделать их самим в виде сферы.

Глушители выводятся на правую сторону.

• Левую выпускную трубу, не сгибая, сварите.
• Правая труба остается штатной, но ее немного нужно укоротить в верхней части, чтобы не плавилась нога.
• Швы зачищаются, полируются и хромируются.
• Чтобы получился чопперный звук, в глушители можно вставить клапанные пружины от авто.

Зажигание

Вслед за увеличением мощности и заменой поршней желательна замена свечей зажигания. Для «Урала» подходят свечи А20 ДВ и А17 ДВ от «Жигулей». Некоторые умельцы устанавливают дополнительную свечу. Это повышает мощность двигателя на высоких оборотах, снижает расход и может стать заменой форсированию. Но придется провести работу над разработкой системы независимого искрообразования. Заодно меняется воздушный фильтр, что уменьшает потери трения при впуске.

Если движок старый, то желательно заменить карбюратор и поставить инжектор. Это возможно произвести и своими руками, либо с некоторой помощью. Тюнинг мотоцикла «Урал» можно сделать, используя инжекторные запчасти от ВАЗовской «десятки»

Заодно ставится новый стартер. Для ИМ3 подходят стартеры от лодочных моторов «Вихрь» СТ 353, СТ 367, СТ 369. Вазовские — от 9, 10 и 11-х моделей — также удачно встраиваются на место оригиналов.

По теме: Как удалить музыку с айфона через iTunes: инструкция и рекомендации

Технические характеристики

Сделаем полный разбор технических данных на основе одной из первых моделей – Урал М-62.

Урал М-62

Тяжелый советский мотоцикл был оснащен четырехтактным карбюраторным двухцилиндровым двигателем с оппозитным расположением цилиндров и воздушным охлаждением:

• рабочий объем – 649 куб. см;
• диаметр цилиндра – 78 мм;
• ход поршня – 78 мм;
• степень сжатия – 6,2;
• максимальная мощность – 28 л. с., 20,6 кВт;
• частота вращения коленчатого вала при максимальной мощности – 5 000-5 200 об./мин.;
• максимальный крутящий момент – 47 нм;
• карбюратор – К-38;
• воздухоочиститель – комбинированный инерционный контактно-масляный фильтр с двухступенчатой очисткой.

Трансмиссия:

• сцепление: сухое двухдисковое, ведомые диски с накладками с обеих сторон;
• карданная передача: карданный вал с эластичной муфтой и шарниром на игольчатых подшипниках;
• главная передача: пара конических колес со спиральными зубьями, передаточное число – 4,62;
• коробка передач: четырехступенчатая, с передаточными числами на 1, 2, 3, 4 передачах 3,6, 2,28, 1,7, 1,3 соответственно.

Электрооборудование:

• система зажигания – батарейная;
• напряжение – 6 В;
• аккумуляторная батарея – ЗМТ-12;
• генератор – Г-414;
• реле-регулятор – РР-31;
• прерыватель-распределитель – ПМ05;
• катушка зажигания – Б201.

Ходовая часть:

• рама – трубчатая двойная закрытого типа;
• подвеска переднего колеса – телескопическая вилка с гидравлическими амортизаторами двухстороннего действия;
• подвеска заднего колеса – пружинная;
• ход переднего колеса – 80 мм;
• ход заднего колеса – 60 мм;
• размер шин – 3,75-19 дюймов;
• тормоза – колодочные, с фрикционными накладками на переднем и заднем колесе.

Заправочные объемы:

• топливный бак – 22 л;
• картер двигателя – 2 л;
• картер коробки передач – 0,8 л;
• картер главной передачи – 0,15 л;
• воздухоочиститель – 0,2 л.

Габариты:

• длина – 2 420 мм;
• ширина – 1 650 мм;
• высота – 1 100 мм;
• база мотоцикла – 1 100 мм;
• дорожный просвет при полной нагрузке и нормальном давлении в шинах – 125 мм;
• колея – 1 130 мм;
• максимальная скорость – 95 км/ч.;
• масса – 340 кг;
• максимальная нагрузка – 255 кг;
• средний эксплуатационный расход топлива на 100 км пути при движении в различных дорожных условиях с переменной нагрузкой – 6 л.

Слабые места двигателя ИМЗ-8.103-10 (ИМЗ-8.103-30, М-67-36) мотоцикла Урал

• Ножной стартер (кикстартер);
• Тросики газа и сцепления;
• Генератор;
• Карбюраторы;
• Головки цилиндров;
• Задняя передача (коробка передач).

Более детально о слабых местах мотора …

Ножной стартер двигателя ИМЗ-8.103-10 является слабым местом по причине проскальзывания собачки. Неисправность устраняется после демонтажа коробки передач и ее разборки с перестановкой собачки другой стороной или ее заменой. У меня имеется предположение, что металл собачки с заниженной твердостью. С другой стороны, если собачку сделать тверже, то будет выходить из строя шестерня. Нужно выбирать золотую середину.

Тросики приводов управления сцеплением и подачи топлива, являются слабым местом по причине короткого срока использования. Сказать по простому они рвутся, а перед этим растягиваются, что вызывает необходимость производить регулировки синхронности подачи топливной смеси, а также сцепление.

Генератор долго «не ходит».

В поплавки попадает бензин, после чего заливает бензином цилиндр. Кроме того, карбюраторы не подобраны к данным двигателям, половина топлива вылетает на ветер, что не экономично. Было бы не плохо, чтобы на двигатель ставился один карбюратор вместо двух.

Нельзя перетягивать свечи на головках, резьбы срываются довольно легко. Перегревать двигатель нельзя, на головках результат будет хорошо виден, вытягиваются шпильки, ведет посадочную плоскость головок. Если же не получилось избежать срыв резьбы под свечу зажигания, обратитесь к знакомому токарю он будет рад за скромную плату её отремонтировать и установить стальную резьбовую втулку. Тоже самое могу порекомендовать при износе сёдел и фасок клапанов. Гораздо дешевле отремонтировать головки, чем покупать новые, хорошему токарю это сделать, как раз плюнуть.

Задняя передача долго не работает из-за быстрого износа шестерни задней передачи в коробке передач.

Положение «Урала» сейчас

До небезызвестных событий начала девяностых было выпущено около трех миллионов аппаратов. После развала Союза положение завода пошатнулось. Покупательская способность населения резко упала, заводы в стране закрывались и распродавались. К счастью, незавидная судьба миновала «Урал». Производство продолжилось. В основном это были мотоциклы с коляской (с приводом или без него), с 4-тактным оппозитным двухцилиндровым движком объемом 745 «кубиков» и мощностью в 40 «лошадей», плюс 4 передачи и задний ход.

С середины 90-х в конструкции мотоцикла «Урал» практически все детали усовершенствованы или заменены на новые. В честь 70-летия завода в Ирбите произведены модернизированные модели, одна из лучших – мотоцикл «Урал» в тюнинге М70 Sidecar.

Продажа моделей, произведенных уже в России, а не в СССР, нацелена на иностранные государства. 97% всех моделей завода реализуется в США, Европе, Канаде, Австралии. Как один из перспективных рынков рассматривается Азия: Япония и Корея. В этих странах просто нет конкурентов в нише мотоциклов с коляской, но есть спрос. Китай как рынок сбыта еще с 50-х годов производит реплику М-72 под видом копии БМВ.

Безболезненные изменения

Не следует полагать, что любой безболезненный тюнинг на мотоцикл Урал будет легко выполнимым. Но, как говорится, охота пуще неволи. Для ясности разделим возможные переделки на внешние и внутренние. Внешние направлены на то, чтобы подкорректировать внешность ветерана, а внутренние повлияют на его ездовые качества и технические характеристики.

Коррекция внешности

Классические формы, характерные для всех без изменения моделей, хорошо сочетаются с обилием хромированных деталей. Поскольку хром обладает хорошей антикоррозийной стойкостью, использовать его не возбраняется даже в самых неожиданных местах. После такой обработки, хорошо будут смотреться многие детали:

• Передние и задние крылья.
• Топливный бак.
• Боковые панели.
• Картер, цилиндры и головки цилиндров двигателя.
• Рама и элементы подвески.

Но если возможности или желания заниматься хромированием нет, альтернативой может стать качественная покраска мотоцикла Урал. Будет где развернуться, в особенности если у вас модификация с коляской.

Неплохих результатов удаётся добиться, установив крылья иного фасона и размера, другой топливный бак, дуги безопасности и даже оптику. Излюбленные многими доработки – установка высокого руля и новых ручек управления, переделка сидения, без правильного подхода ухудшают посадку седока, делая её менее комфортной

Такие изменения следует вносить с осторожностью

Внутренняя гармония

Многие владельцы затевают тюнинг Урала ради улучшения технических характеристик мотоцикла. Несмотря на некоторую ортодоксальность конструкции двигателя и коробки передач, тут есть где развернуться. Можно предпринять следующие шаги:

• Установка опорных подшипников коленвала (кривошипа), качество которых лучше, чем у штатных. Уменьшать размер самих опорных шеек не рекомендуется. Ведь при этом снимается термически обработанный слой и уменьшается прочность ответственных элементов.
• Уменьшение веса поршней и шатунов. Избыток массы этих деталей приводит к увеличению момента инерции и снижению мощности двигателя. Даже просто удалив литьевой облой можно существенно уменьшить вес и повысить эффективную отдачу силового агрегата.
• Выравнивание и шлифовка впускных и выпускных каналов. Притирка клапанов. Такие процедуры улучшат наполнение цилиндров горючей смесью.
• Изготовление нового распредвала с другим профилем кулачков, позволяющим изменить фазы газораспределения. Это сложный тюнинг двигателя, требующий специальных знаний.
• Установка новых карбюраторов.Хорошо оправдавшая себя мера, позволяющая избавиться от провала при разгоне, характерного для всех без исключения моделей ИМЗ. Это связно с тем, что производитель комплектует технику карбюраторами переменного разряжения, плохо подходящими для четырёхтактных мотоциклетных моторов.

  Избавиться от этого удается, оснастив мотоцикл подходящими карбюраторами постоянного разрежения. Такие модели есть и у Mikuni и у Keihin. Для оптимизации работы потребуется корректировка проходного сечения жиклёров. В идеале такая доработка производится на специальном стенде. За неимением такового остаётся довольствоваться подгонкой в дорожных условиях. После такой модернизации двигателя Урал будет разгоняться значительно увереннее.

• Замена штатных воздушных фильтров на другие, обладающие сходной пропускной способностью, но меньшим сопротивлением.
• Установка инерционного наддува. Это даст результат лишь в том случае, если приобретать комплектующие от добросовестного производителя. На рынке часто встречаются некачественные, а то и вовсе не работоспособные компоненты.
• Изготовление новых шестерней коробки передач. Несмотря на относительную трудоёмкость, этот тюнинг мотоцикла более чем оправдан. Оригинальные шестерни часто не отличаются высоким качеством изготовления и не только затрудняют переключение передач, но и издают шумы при работе.
• Установка литых колёсных дисков. Подобная модернизации не всегда оправдана. Литой диск, если он не спицованный, на классике будет смотреться нелепо.

Произведёте ли вы все модернизации, или только некоторые, в любом случае тюнинг двигателя мотоцикла Урал будет вполне оправдан.

Описание

Двигатель мотоцикла Урал – двухцилиндровый четырехтактный силовой агрегат с воздушным охлаждением. Он оснащен электронной системой впрыска (инжектор) топлива, разработанной инженерной компанией ElectroJet Inc.

Основным силовым элементом корпуса мотора служит картер. Конструктивно он состоит из:

• собственно картера;
• крышки распределительной коробки;
• корпусов переднего и заднего подшипников;
• поддона;
• передней крышки.

Отливают картер из высокопрочного алюминиевого сплава. Из него же изготавливают поршни и крышку распределительной коробки. Цилиндры, которые устанавливаются в картер, отливают из специального чугуна, имеющего повышенную прочность. Их внутренние поверхности перед установкой хонингуют, доводя чистоту поверхности практически до «состояния зеркала». Материалы, из которых изготавливают поршни и цилиндры при работе образуют неплохую антифрикционную пару, не подверженную сильному износу.

Кроме деталей цилиндро-поршневой группы внутри картера и на его наружных стенках устанавливаются кривошипно-шатунный механизм, механизм газораспределения и др. При этом:

• распределительный вал устанавливают в верхней части картера на подшипниковых опорах, а толкатели располагаются с его двух сторон;
• крышка распределительной коробки крепится к передней стенке;
• маслозаливная горловина с пробкой, оснащенной щупом, располагается на левой стенке;
• коленчатый вал устанавливается на коренных подшипниках, установленных в стенках;
• снизу картер закрывается специальным стальным поддоном, который используется в качестве резервуара с моторным маслом.

Собранный двигатель устанавливается на раму мотоцикла и крепится к ней двумя шпильками.

История Урала

Впервые мир узнал о данной новинке еще в 20-х годах прошлого века, и тогда первый экземпляр выпускался с мощным двигателем на 1 200 кубов и мощность всего 24 л.с. На небольших скоростях Урал отлично управлялся, но после отметки в 60 км/час этот показатель пропадал. Также стоит отметить, что разработки и некоторые детали мотоцикла были позаимствованы у другого иностранного производителя, так что первый Урал M-72 был не полностью российским, он имели частицу немецкого BMW R-71.

Далее производитель переживал несколько падений и взлетов, Вторая мировая заставила их пересмотреть производство. После войны байки выпускались как военные мотоциклы с особой конструкцией: в них были встроены пулеметы ПКМБ. Дальше в Советском Союзе легенда продавалась активно, удалось реализовать около 3 млн. экземпляров. Но после развала СССР ситуация существенно ухудшилась и производство сильно снизилось. Сегодня можно увидеть фото новых мотоциклов Урал, 2020 год стал для них отличным обновлением.

Сегодняшние Уралы представлены сразу несколькими моделями. Они комплектуются двигателем с объемом 750 кубов и мощностью 40 лошадок. При большом весе в 200 кг мотоцикл способен ехать на большой скорости без потери управляемости. Также новые мотоциклы получили вполне стандартный, но стильный внешний вид, который сделан в милитаристском стиле.

Яркий, стильный, но все же Днепр

Глядя на этот мотоцикл, у меня сразу же проявляются разные эмоции. С одной стороны – автор проекта приложил руки, потратил немало времени на создание данного «коня», но вот с другой стороны – я не вижу особого смысла в них. Вряд-ли это самодельное сиденье будет удобнее штатного.

Выхлоп – изюминка всего дизайна. Как по мне, «банки» слишком массивные для труб, которые идут непосредственно к цилиндрам. Думаю, если бы их сделать потолще в сечении, то смотрелась эта доработка несколько эффектнее.

Расцветка здесь крайне яркая и наляпистая, но это уже вкусовщина. И, по классике жанра, мы наблюдаем отказ от руля и то, что автор проекта отдал предпочтение клипонам, на корню урезав возможность передвигаться на этом мотоцикле.

Ремонт и техническое обслуживание

Услышав очередной стук в работе мотора, владельцы российского мотоцикла понимают, что вечер пройдет в компании железного друга. Так и с Уралом, частые неисправности является одной из особенностей байка.Вот основные проблемы двигателя и их причины:

1. Не заводится мотор. Происходит это в случаях, когда:

• в карбюратор не поступает топливо (засорение системы подачи горючего);
• нет искры от свечи (поломка, нагар или другие причины);
• нарушение компрессии (отсутствие просвета в клапанах, негерметичное прилегание или неисправность колец).

Перебои в работе случаются по таким причинам:

• неравномерное поступление горючего;
• попадание воды;
• засор в системе смешивания топлива;
• проблемы со свечами;
• нарушение целостности проводки;
• поломка конденсатора;
• излишнее количество бензина, попадающее в топливовоздушную смесь.

Стук в двигателе происходит вследствие таких причин:

• ранней подачи искры;
• сильного перегрева мотора;
• проблем с поршнями и кольцами (помолки, сколы, нарушение плотности прилегания и прочее).

При первых же признаках поломки стоит произвести ремонт двигателя. В противном случае можно усугубить ситуацию и стоимость починки.Для исключения неисправностей следует соблюдать правила эксплуатации и технического обслуживания мотоцикла

Важно даже то, сколько масла заливать в двигатель мотоцикла Урал. Излишки помешают работе, а недостаток будет способствовать износу деталей

Также необходимо регулярно производить замену фильтров
, прокладок и других расходных материалов.

В целом, ИМЗ произвели отличный байк подходящий для людей любой возрастной категории. Он предназначен как для работы, так и для отдыха. Если у вас есть желание приобрести себе мотоцикл – Урал станет отличным вариантом при малом бюджете.

Тюнинг для мотоцикла Урал или его реставрация

Здесь многое зависит от состояния и от модификации байка. Если к вам в гараж попал представитель одной из последних линеек, который в полном порядке внешне и на ходу, будьте готовы к тому, что переделка его окажется достаточно дорогой – сравнительно много придется выложить за комплектующие. Добавьте сюда цену сошедшего с конвейера железного коня, начинающуюся с 300 000 рублей, и подумайте, стоят ли изменения таких трат.

Другое дело, если вы каким-то образом стали владельцем редкого экземпляра: восстановить его – не просто вопрос чести, а и довольно выгодное дело. Отреставрировав раритетную модель, вы вернете к жизни историю и получите статусный транспорт, который можно продать за хорошие деньги.

И третий случай, если у вас самый обычный Урал с люлькой: тюнинг позволит разнообразить дизайн рядового мотоцикла или повысить его технические характеристики и при этом обойдется во вполне разумную сумму.

Заключение

Можно отметить несколько моментов, которые популяризовали рассматриваемый грузовик, как в армии, так и для гражданских целей. Во-первых, «Урал-4320» не боится абсолютно никакого бездорожья, обладает высокой проходимостью и грузоподъемностью. Во-вторых, он неприхотлив в обслуживании, эксплуатации и ремонте. Кроме того, эта машина универсальна, способна перевозить военные, гражданские грузы, тяжелые прицепные устройства и порядка 30-35 человек.

Стоит отметить, что производители постоянно работают над усовершенствованием “Уралов”. Машина для армии считается эффективным и производительным транспортным средством. Кроме того, что грузовик обладает большой мощностью, бронированные вариации рассчитаны на то, чтобы защитить личный состав от поражения зарядами из легкого и среднего стрелкового оружия (третья категория защиты). В гражданском использовании машина незаменима для северных регионов и районов со сложными грунтами.

Какой владелец отечественного мотоцикла не задумывался осуществить тюнинг двигателя мотоцикла Урал? Этот животрепещущий вопрос волнует многих любителей отечественных мотоциклов Урал! Дело в том, что стандартный двигатель Урал имеет много неточностей в изготовлении и технически несовершенен. В зависимости от модели и года выпуска мощность мотоцикла Урал варьируется от 32 до 36 лошадиных сил, что в наше время считается низким показателем для объема двигателя 650 кубических сантиметров. В этой статье мы рассмотрим, как увеличить мощность штатного устаревшего двигателя. Сразу хочу отметить, что потребуется много токарных работ, заранее найдите мастерскую, которая согласится помочь вам в этом деле.

Оппозитный двигатель Урал имеет большой потенциал для тюнинга, благодаря диаметру поршня 78мм, а ходу 68мм. С такой конфигурацией двигатель мог быть оборотистым, к сожалению качество изготовления деталей, и назначение мотоцикла не позволяет осуществить этого. В статье мы рассмотрим решение этой проблемы, за счет чего можно добиться впечатляющих результатов работы такого двигателя, а именно:

• Тюнинг головок двигателя
• Тюнинг распредвала
• Цилиндры и поршни
• Карбюраторы и зажигание
