Устройство поршня четырехтактного скутера

Обкатка двигателя

Неправильно проведённая обкатка двигателя 139QMB в большинстве случаев приводит к выходу из строя поршневой системы. Между деталями новой ЦПГ возникает трение, что приводит к повышению температуры двигателя.

Обкатка мотора скутера осуществляется следующим образом:

1. Скутер ставится на центральную подножку.
2. В течение 5 минут двигатель запускается на холостых оборотах, поле чего охлаждается на протяжении того же времени.
3. На протяжении следующих 10 минут двигатель также работает, после чего остужается в течение 15 минут.
4. Мотор заводится повторно на 15 минут, затем глушится и оставляется остывать на 15 минут.
5. Скутер заводится вновь на 30 минут, после чего глушится и оставляется на 20 минут.

После проведения подобных манипуляций можно осуществлять саму обкатку скутера. Ручку газа в первые 100 километров пути не стоит выкручивать более чем на 1/3 её полного хода. Максимальная скорость не должна превышать 30 км/ч. На 15–20 км/ч скорость можно увеличить на следующие 300 километров пути — за это время двигатель должен более-менее раскрыть свой потенциал.

По истечении процесса такой обкатки в обязательном порядке меняется масло.

Регулировка клапанов двигателя проводится каждые 500 километров пробега.

Шаг 7

На этом этапе хорошо заручиться помощью другого человека, который будет нажимать на кольца пальцами, пока мы медленно и плавно опускаем цилиндр. Когда все кольца уже вошли в полость цилиндра, мы можем сдвинуть цилиндр до тех пор, пока он не сядет на прокладку на шатунах двигателя. Если поршень и цилиндр установлены правильно, когда поршень находится в наивысшем положении (GMP – верхняя мертвая точка), он должен оставаться на расстоянии от 1 мм до нескольких мм свободного пространства для камеры сгорания (конкретное значение зависит от типа головки), и поршень должен свободно перемещаться в цилиндре.

Головка цилиндра двухтактного двигателя

Если головка нового цилиндра оснащена соединениями, например, для обогрева карбюратора или датчика температуры, а эти отдельные компоненты еше не установлены на свои стационарные места, то перед тем, как привинтить их к головке, следует герметизировать все точки соединения

Это особенно важно в двигателях с жидкостным охлаждением, где утечки могут привести к перегреву двигателя. Резьбы могут быть покрыты обычным высокотемпературным силиконом или герметиком для двигателей

При использовании герметиков стоит выбирать проверенные бренды.

Перед установкой головки обращаем внимание на то, как расположена прокладка. Прокладки цилиндра 2Т-мотора Malossi

Прокладки цилиндра 2Т-мотора Malossi

Обычно подходящих прокладок, добавляемых к замазке, достаточно, однако ничто не препятствует дополнительной смазке места соединения с двигателями / головками. Это особенно полезно в случае уплотнительных колец, потому что герметик позволяет прокладке лучше совмещаться между обеими поверхностями – благодаря скольжению прокладка не будет скручиваться, поскольку скручиваться ей попросту негде. Очень хорошей подготовкой для монтажа цилиндров, головок, складных патронов является герметик Elring Dirko

Обратите внимание, что в случае цилиндров с жидкостным охлаждением, имеющих отдельные прокладки для камеры сгорания и водяной рубашки, использование герметика допускается только «всухую»

Нанесенный слой герметика

Установка поршня

Вставляем в любую бобышку поршневого пальца стопорное кольцо. Кольцо удобней всего вставлять маленькими круглогубцами. После установки проверяем насколько хорошо и плотно легло стопорное кольцо.

1. Если стопорное кольцо легло не всей поверхностью, а только не большой ее частью — замените на новое
2. Если стопорное кольцо в канавке лежит не плотно и болтается — немного разогните его

Смазываем чистым моторным маслом подшипник нижней и верхней головки шатуна и бобышки поршневого пальца. Одеваем поршень на шатун ориентируя его меткой «IN» к впускному каналу, если на поршне вместо метки «IN» «стрелка» — ориентируйте стрелку на выпускной канал.  Вставляем поршневой палец в бобышку — ориентируем поршень на шатуне так, чтобы палец попал в шатун — устанавливаем палец до упора в стопорное кольцо и фиксируем его от выпадания вторым стопорным кольцом.

Устанавливаем на шпильки направляющие втулки цилиндра, одеваем прокладку. Прокладку желательно посадить на герметик, только без фанатизма.

Как продлить жизненный цикл ЦПГ

Не рекомендуется водить скутер на максимальной скорости в течение длительного срока (особенно в жаркую погоду). Это может привести к тепловому прихвату, который приводит к деформации отдельных частей ЦПГ. В итоге скорость наивысшая транспортного средства будет недостижимой из-за потери давления внутри. При разборке конструкции прихват легко определяется по наличию подгорелых частей в виде языков. Потребуется настройка карбюратора, чтобы исключить образование отложений в глушителе и камере сгорания и общую потерю мощности.

Необходимо заливать качественное моторное масло, дающее положительный эффект:

• отсутствие шумов от двигателя;
• нет перегрева мотора при длительной работе;
• относительно чистый выхлоп и труба для выхода газов.

Лучший вариант – синтетическое масло, имеющее преимущество в экономичности, отсутствии нагара в подшипниках, отложений на днище поршня и других неприятных последствиях. Аналогично ответственно необходимо подходить к выбору топлива для скутера. Бензин стоит покупать 95 типа, который не приводит к детонации внутри камеры сгорания, повышая температуру двигателя.

После замены поршня на скутере можно начинать другие виды работ вроде покраски или смены других внутренностей. Обязательно проехать несколько сотен метров, чтобы убедиться в надёжности проведённой работы.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку “Create an Account (Создать аккаунт)” – на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку “Pay Now (Оплатить)”.

Аналоги — двигатель 1P39QMB

Китайскими разработчиками был создан аналог японского двигателя 139QMB — мотор с маркировкой 1P39QMB, который по своему внешнему виду полностью повторяет оригинал. Несмотря на всю схожесть, отыскать различия всё же можно: зазоры клапанов у 1P39QMB не регулируются. Аналогичная ситуация с карбюратором: перед непосредственной эксплуатацией он требует тщательной очистки и корректной регулировки. Китайские копии двигателей 139QMB, конечно, со своей задачей справляются, однако их основным назначением было снижение итоговой стоимости мототранспорта. Бюджетные варианты скутеров комплектуются именно такими версиями двигателей, которые хороши только для непродолжительных поездок на невысоких скоростях.

Перед началом эксплуатации обязательно проводят полноценную обкатку двигателя 1P39QMB. Оптимальный режим работы мотора начинается только после 2 тысяч километров пробега, однако спустя 10 тысяч километров все его технические характеристики падают, и он теряет в динамике и мощности.

Аналоги — двигатель 1P39QMB

Китайскими разработчиками был создан аналог японского двигателя 139QMB — мотор с маркировкой 1P39QMB, который по своему внешнему виду полностью повторяет оригинал. Несмотря на всю схожесть, отыскать различия всё же можно: зазоры клапанов у 1P39QMB не регулируются. Аналогичная ситуация с карбюратором: перед непосредственной эксплуатацией он требует тщательной очистки и корректной регулировки. Китайские копии двигателей 139QMB, конечно, со своей задачей справляются, однако их основным назначением было снижение итоговой стоимости мототранспорта. Бюджетные варианты скутеров комплектуются именно такими версиями двигателей, которые хороши только для непродолжительных поездок на невысоких скоростях.

Перед началом эксплуатации обязательно проводят полноценную обкатку двигателя 1P39QMB. Оптимальный режим работы мотора начинается только после 2 тысяч километров пробега, однако спустя 10 тысяч километров все его технические характеристики падают, и он теряет в динамике и мощности.

Подготовка

Чтобы у вас потом не было зеленых соплей по-поводу того, что тюнинговая поршневая не лезет в картер и вас тут якобы обманули — снимите старую поршневую с двигателя и замерьте штангенциркулем отверстие под гильзу. Если отверстие меньше чем гильза тюнинговой поршневой, «мясо» картера позволяет, руки растут оттуда откуда нужно — круглый напильник вам в помощь (только перед расточкой — разберите двигатель,  соберите пустой картер на болты, расточите отвертстие, убедитесь, что поршневая входит в картер без проблем — вымойте детали от стружки и соберите двигатель по-новой. Или на крайний случай обмажьте картер и напильник солидолом, чтобы хоть как-то обезопасить себя от попадания опилок в внутрь двигателя.)

Отверстие под гильзу двигателя 162QMK (такие двигатели стоят на китайских коростах больше известных в народе как «Лейка») в стоке составляет 65 мм. Без расточки в этот картер спокойно входит поршневая 57мм (150СС), 61мм (1700СС) и 62мм (180СС). 62мм поршневой в продаже днем с огнем не найдешь, поэтому на этот движок решено было поставить обычную поршневую на 61мм.

Кстати, для тех кто не в курсе, поршневую диаметром 61мм без труда можно установить не только на двигатель «Лейки», но и на любую другую китайскую 150-ку оснащенную двигателем серии 157QMJ. Туда же, если приложить руки можно воткнуть поршневую и на 62мм, но только если позволяет «мясо» картера. Все индивидуально, нужно смотреть по месту. В любом случае — расстояние по шпилькам, что у поршневой на 61мм, что у поршневой на 62мм — одинаково.

Слева направо: 61мм, 57мм

На двигатель серии 139QMB от обычной китайской 80-сятки можно легко установить поршневую 39мм (45СС), 47мм (72СС), 50мм (84СС)

Слева направо: 39мм (45СС), 47мм (72СС), 50мм (84СС)

Установка фаз газораспределения ч1 (по-колхозному — зажигания)

Задвигаем цилиндр до упора в картер и ставим поршень в верхнею мертвую точку (ВМТ). В ВМТ поршень лучше всего ставить с помощью индикатора ну или на худой конец визуально/на ощупь. Можно выставить поршень и по специальной метке на роторе генератора, но я уже не раз сталкивался с тем, что метки на некоторых двигателях выбиты неправильно и ими во избежании неприятностей советую пользоваться только в крайнем случае, например, когда ГБЦ не снята, а вам нужно отрегулировать клапана.

Вставляем в цилиндр направляющие втулки ГБЦ, нижнею направляющею цепи ГРМ, обезжириваем поверхность и устанавливаем прокладку.

Устанавливаем головку блока цилиндров, вставляем направляющие втулки постели клапанов.

Как поставить поршень на скутер: снимаем старый, устанавливаем новый

Добраться до цилиндра поршня будет легко, если следовать инструкции. Начинать нужно со снятия облицовки скутера из пластика, после чего отключить провода. Масляный шланг отсоединяется, а сам мотор снимается благодаря откручиванию крепёжных элементов

Накладку из пластика следует отложить подальше, чтобы не раздавить её вследствие неосторожного движения

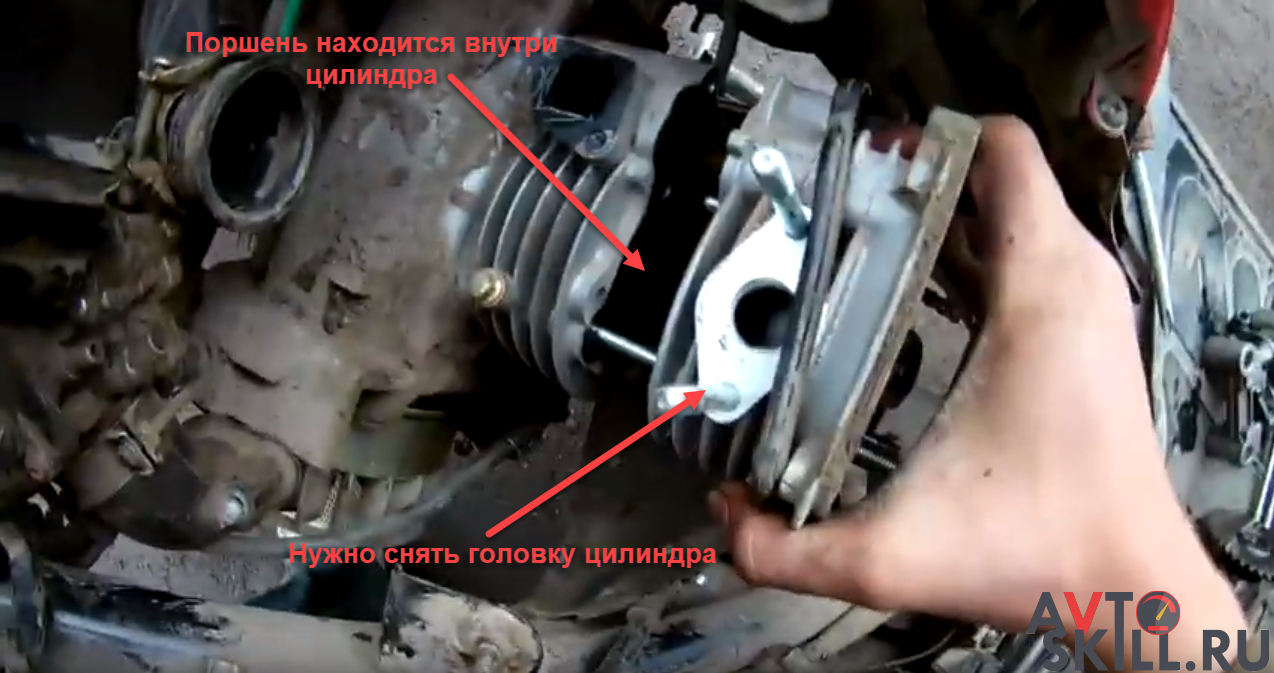

Чтобы добраться до поршня по итогу нужно снять головку цилиндра, а затем и сам цилиндр

Демонтаж самого поршня осуществляется в такой последовательности:

1. снимаются болты крепления ЦПГ вместе с головкой и прокладкой. Каждый болт нужно откручивать способом «крест-накрест» (по диагонали), чтобы не повредить резьбу – установка поршня обратно требует использования того же метода. Это же исключит и раскручивание без участия владельца;
2. непосредственно демонтаж цилиндра движениями вверх – если не получается вытащить, рекомендуется постучать лёгким деревянным предметом. Изделие может застрять из-за отложений, указанных выше;
3. поворот коленвала для максимального подъёма поршня. Обязательно закрывается отверстие картера тряпкой, чтобы внутрь не попала грязь;
4. нужно убрать стопорное кольцо для того, чтобы снять палец поршня;
5. при заеданиях нужно применить жидкость для устранения нагара. Альтернатива – средство для чистки карбюраторов. В итоге после размокания весь налёт легко снимается, аналогично с кольцами;
6. очистка канавок колец.

Пошаговое видео о том, как снять поршень со скутера:

Потребуется осмотреть игольчатый подшипник на наличие следов горения, свидетельствующих об износе детали. Если они есть, смена обязательна немедленно. Монтаж нового ЦПГ будет эффективным недолго при отсутствии должного ухода.

Игольчатый подшипник

Также следует обращать внимание на следующие факторы:

• при наличии смещения иголок внутри обоймы изделие в целом непригодно;
• нарушение геометрии также свидетельствует о необходимости замены;
• не должно быть большого люфта при перемещении в верхней головке шатуна. В нормальном состоянии подшипник просто перемещается свободно.

В результате смены игольчатого подшипника можно занять установкой нового поршня для скутера. Монтаж осуществляется в обратном порядке. Надо учитывать несколько особенностей процедуры:

• каждый новый экземпляр поршня дополняется двумя кольцами (стопорные), позволяющими надёжно зафиксировать конструкцию. Для четырёхтактных моторов количество колец – уже три из-за наличия маслосъёмного кольца;
• всё надо ставить так, чтобы кольца и цилиндр сходились в канавке для надёжной работы при любых нагрузках;
• не стоит ставить пластик обратно до проверки работоспособности скутера;
• верхняя часть цилиндра обозначается словом «IN» на крышке – так не получится перепутать направление;
• надпись «EX» (выхлоп) на крышке должна быть направлена в сторону выпускного окна. Другой вариант – нарисована стрелка (она обозначает одно и то самое). Данный фактор зависит от конкретного производителя скутера.

Ремонт может быть осуществлён при помощи специального набора, где есть все необходимые инструменты:

• съёмник поршневых колец (клещи);
• устройство для чистки канавки поршня;
• отвёртка Г-образная.

Всё это можно найти и отдельно. Главное – соблюдать размеры, которые подойдут конкретной модели скутера.

Пошаговое видео о том, как установить новый поршень на скутер:

Как часто менять масло при обкатке?

1. При приобретении питбайка в нём находится масло, которое называется транспортировочным и совершенно не пригодно для езды. Его необходимо слить сразу же, не запуская двигатель. Для этого под сливное отверстие устанавливается ёмкость, объёмом не менее одного литра, а затем открывается пробка. Чтобы убедиться, что всё масло вытекло, можно немного покачать питбайк из стороны в сторону.
2. После слива транспортировочного, масло следует менять по такой схеме: через 5 моточасов, потом – через 10, потом – через 15. После этого обкатка считается завершённой, и масло можно будет поменять через полгода. Такая частота смены в период обкатки объясняется тем, что в него попадает много металлической стружки, возникающей от протирки деталей, и очень вредной для двигателя.

Также нужно обратить внимание на то, что при обкатке нужно правильно работать газом:

1. Первые полторы сотни км нужно менять скорость и менять передачу. После каждых 60 минут двигателю нужно давать остывать около 10 минут. Стараться держать газ в пределах ¼.
2. От 150 до 500 км следует держать газ в пределах ½ хода ручки.
3. От 500 до 1000 км – на ¾ хода.
4. После тысячи можно выжимать полностью.

Надеемся, что статья была полезной, и вы теперь чётко знаете, как правильно обкатать питбайк.

Признаки неисправности ЦПГ

Для определения поломки поршневой группы не требуется иметь сложные измерительные приборы

Достаточно обратить внимание не следующие симптомы:

• слышится звон поршневых колец;
• скутер не заводится с первой попытки. Приходится проводить операцию несколько раз для достижения результата;
• быстрое опустошение бензобака из-за перерасхода топлива;
• в цилиндре/моторе слышны шумы, которых не было;
• на холостых оборотах транспортное средство неустойчиво работает;
• общее снижение мощности;
• внезапное отключение.

Дополнительные признаки включает в себя слишком большое количество дыма и отсутствие сопротивления при попытке запуска мотора скутера. После разборки (подробный перечень действий далее) мотора можно увидеть на поршневом цилиндре следы чёрного цвета – это нагар. Это свидетельствует о неплотном прилегании к стенкам цилиндра поршней, в результате чего газы постоянно вырывались изнутри, что уменьшало общее давление.

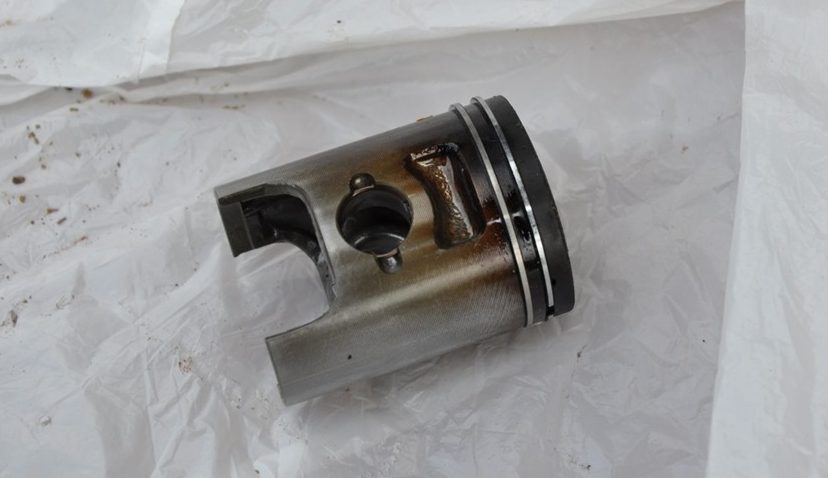

Старый поршень с признаками нагара

В случае с четырёхтактным двигателем признаки поломки ЦПГ немного отличаются:

• наличие густого дыма чёрного/синего цвета;
• увеличение расхода масла;
• изменение мощности (этот показатель можно определить лишь при диагностике, так как на 4-тактном моторе может быть сразу незаметным изменение параметра);
• невозможность завести скутер с первого раза даже с холодным двигателем.

Если наблюдаются указанные проблемы, есть смысл разобрать транспорт для того, чтобы снизить затраты на ремонт в будущем из-за неполадок других деталей, спровоцированных отсутствием замены ЦПГ.

Как правильно обкатать скутер после замены поршневой

Сейчас я расскажу какие методы обкатки применяю лично я, как на своем скутере так и на других.

Сразу скажу вам что последний рас я ставил себе на джог б/у поршневую 80сс самого низкого качества, да еще и восстановленную(расточенную в последний ремонт) после перегревов и прихватов, представляете какая там толщина стенки цилиндра…, и ездит она уже почти год, при том что я каждый день ежу по делам на скутере практически в любую погоду. Так что каждое мою слово проверенно на практике!

Итак если вы поставили новую поршневую, вы можете сразу заводит и обкатывать скутер, некоторые практикуют холодную обкатку но это не так эффективно на скутере как время затратно, так что завели.

Многие рекомендуют добавить смеси(бензина) на карбюраторе, я рекомендую добавить масла в бензин(5-6грамм на литру), когда вы добавляете смесь, вы разбавляете ту порцию масла которую дает маслонасос, таким образом масляная пленка быстрее разрушается, смазка ухудшается, трение увеличивается. Дальше думаю продолжать на стоит…

Кто то рекомендует спалить на холостом ходу от 2 до 5 баков бензина, а после этого начинать ездить в обычном режиме, Я рекомендую холостую обкатку 1-2 часа и не больше. На холостом ходу вы можете спалить хоть тонну бензина, и по сути глобально ничего не изменится, кроме того что вы изначально получите хорошую порцию нагара, но как только вы начнете потихоньку ездить с нагрузкой на двигатель, только тогда вы действительно начнете обкатывать поршневую.

Еще одна интернет рекомендация, ездить первые 500км 30км/час и не больше. Многие так четко исполняют это правило(ездить постоянно 30 с горы в гору и по прямой), что как рас после окончания обкатки по километражу, уже пора начинать новый ремонт. Суть не в скорости, а в температуре клина. Ездить нужно не с постоянной нагрузкой, а с переменной, то есть разогнались до 30-35 км/час, скинули газ и катитесь накатом пока скорость не упадет до 18-20км/час, потом опять плавно разгоняетесь. В таком варианте клин словить на много труднее, но опять же нужно чувствовать технику.

Был один случай несколько лет назад, привезли сузуки сепию на ремонт, (самая паршивая техника для наших дорог), и привезли сразу прошлифованый цилиндр, нужно было только поставить. Но шлифовка была на столько тугая, что поршень пролазил только под умеренным давлением не него. Ну собрали, как обкатывать так клинит через пару минут, даже на холостом. Обкатывать пришлось по еврейски: когда скутер остыл, его завели и сразу начинали ездить, немного разгонялись, выключали зажигание, и открывали ручку газа на всю, после почти полной останови, газ на минимум, зажигание включаем и начинаем опять разгонятся. Таким способом сразу давали обильную сказку, умеренную нагрузку на двигатель, и на выходе получали низкую пиковою температуру. Таким способом не славили не одного клина, хотя поршневая была обречена уже сразу после криворукой шлифовки.

Еще один «финт ушами» это, — умная езда в гору, и в низ. Под гору старайтесь заезжать на максимальном ходу и по мере прохождения горы сбрасывайте газ (многие делают наоборот, чем и убивают двигатель ), только рассчитайте это так, что бы не остановится на пол пути). З горы лучше притормаживать, и не давать большой холостой накат, так как поршневая голодает когда повышаются обороты двигателя без открытия заслонки и подачи масла. После окончания езды не выключайте двигатель сразу, дайте ему поработать хотя бы секунд 20-30.

Это те основные рекомендации которые может выполнить любой человек.

Ну а на своем скутере я еще при сборке поршневой, полировал до зеркального блеска верхнюю часть поршня(огневой пояс), укорачивал юбку поршня, со стороны выхлопного окна на 5мм с противоположной до 10мм. Надфилем на поршне в местах перекладки сил трения делал спиралевидную нарезки канавок по всей длине поршня. В цилиндре ниже продувочных окон также делал грубую спиралевидную нарезку, Все это дело ставил только с одним верхним кольцом, и на алюминиевую прокладку между цилиндром и картером. На выходе получил массу плюсов.

И на последок: обкатки я сделал 0,5км, заправляю скутер 92 бензином не перебирая заправок, маслонасос «выкинул», масло лью в бак, 30грамм/л. Масло лью какое первое на глаза попадется это может быть и 2т а может быть и 4т или даже трансформаторное, трансмиссионное (стоит пару открытых банок, чё добру пропадать). Скутер в любую погоду заводится с первого максимум второго раза, фильтр нулевик, стоит под сидушкой, за год так ни разу и не заглянул в него…. времени нету..

Последний абзац ни как не относится к рекомендациям (мой скутер — что хочу то и делаю), а носит чисто информативный характер, что бы еще рас подчеркнуть, главное умение сразу определить и укрепить слабые места, а также грамотно собрать и настроить.
