Ремонт корзины сцепления на примере мотоцикла Yamaha YZ250F

Видео

  • Yamaha YZ250F – зимний тест-драйв

  • Обзор Yamaha YZ250F 2015 года

Yamaha YZ 250 F — кроссовый мотоцикл, выпускаемый с 2001 года и по сей день. Маленький, лёгкий, живучий и мощный, он вобрал в себя множество положительных качеств своих предшественников, опираясь на опыт производства которых он и был создан трудолюбивыми японскими конструкторами. Модель эту не стоит путать с YZ 250, которая хоть и имеет с героем нашей статьи много общего, но отличается наличием двухтактного двигателя вместо четырёхтактного.

С момента запуска в производство Yamaha YZ 250 F подвергалась неоднократным модификациям и модернизациям, и, что приятно, это были изменения с целью улучшить модель, а не удешевить, как сейчас, к сожалению, принято. В 2006 году стальная рама мотоцикла была заменена на легкосплавную, что позволило уменьшить сухую массу, и без того, впрочем, скромную, и добиться большей её выносливости. В 2010 году был существенно доработан двигатель YZ 250F, в результате чего центр тяжести сместился вниз, что положительно сказалось на управляемости. Наконец, в 2014 году карбюратор был заменён на инжектор, 5-клапанная схема — на 4-клапанную, а объём бензобака вырос с 6,4 до 7,5 литров.

YZ 250 F — яркий представитель семейства кроссовой мототехники

Этот мотоцикл при должной осторожности подойдёт и не очень опытному кроссмену, но при этом его способностей более чем достаточно для того, чтобы и многоопытный покоритель самого жёсткого бездорожья сумел получить свой адреналин. Чрезвычайно лёгкий, весом около 90кг, YZ 250F великолепно управляется, что особенно заметно в бешеной гонке по грунтовой трассе, изобилующей спусками, подъёмами и крутыми поворотами.

Одноцилиндровый мотор жидкостного охлаждения выдаёт отличные характеристики — 40 сил и 26 Нм крутящего момента, что с учётом смехотворной массы мотоцикла превращает его в бешеный спортивный снаряд. Все передачи в 5-ступенчатой КПП довольно короткие, да и верхов у мотора практически нет, зато с низов он тянет очень и очень мощно. А что ещё нужно для мотокросса?

Пожалуй, для него нужны ещё хорошие подвески и в целом продуманная ходовая. К счастью, конструкторы, создавшие Yamaha YZ 250 F, думали точно также, и наделили своё детище колоссальным запасом прочности. В отличие от лёгких эндуро вроде Yamaha TTR 250, предназначенным для езды по бездорожью, но никак не для трюков и прыжков, YZ 250 F всё это по плечу. Конечно, прыжки с трамплинов требуют недюжинных навыков от мотоциклиста, но сам мотоцикл это позволяет, к тому же он не пытается в полёте накрениться в ту или иную сторону.

После приземления львиная доля энергии соударения с землёй поглощается чрезвычайно энергоёмкими подвесками. Её ходы впечатляют — 310мм у перевёрнутой вилки и 315мм у заднего моноамортизатора. Надо ли говорить, что подвеска Yamaha YZ 250 F имеет полный набор регулировок? Тормоза тоже хороши, на каждом колесе использована однодисковая схема с цепкими суппортами, что позволяет лёгкому байку останавливаться очень резко. При необходимости, конечно же.

YZ 250 F — великолепный, сбалансированный кроссовый мотоцикл, рассчитанный на широкую аудиторию мотокроссменов. Он намного мощнее своих 125-кубовых собратьев, и способен на большее, но при этом он лишь чуть-чуть тяжелее, и при этом куда легче в управлении, чем кроссовые байки с движками в 400-450 куб. см. Вполне возможно, именно эта сбалансированность характеристик вкупе с отличной надёжностью и стали причиной его популярности.

Для того, чтобы установить на мотоцикл новое сцепление, следует выполнить следующие шаги:

Первым делом следует снять крышку сцепления, предварительно избавившись от пластика и клетки, в случае ее наличия.
Затем необходимо открутить кронштейн троса сцепления и снять крышку.
Следующим шагом является аккуратное отсоединение прокладки. Стоит сказать, что если прокладка осталась целой, то допустимо ее повторное использование.
Открутить болты пружин.
Далее следует снять диски. Однако, перед этим процессом необходимо как следует осмотреть корзину сцепления на наличие расколовшихся дисков и других повреждений. В том случае, если таковые присутствуют, то нужно быть предельно осторожными во время их снятия, чтобы ни кусочка не уронить. В противном случае придется поднимать поддон, чтобы его достать.
Снятие дисков. Это следует делать поочередно и складывать в том порядке, в котором они снимаются

Обратим внимание на то, что фрикционные диски чередуются со стальными.
Следует произвести проверку износа сцепления. Это делается с помощью замеров длины пружин и деформации стальных дисков

Все значения, которые допустимы для исправного сцепления, значатся в руководстве по эксплуатации мотоцикла.
Далее необходимо установить все диски сцепления на место в нужном порядке, при этом произведя замену старых дисков новыми, и закрутить болты пружин. Необходимо отметить, что перед тем, как собирать сцепление назад, полезно осуществить промывку узла. Для этого подойдет универсальный очиститель. После промывки обязательно все нужно вытереть насухо. Мокрые же фрикционные диски необходимо перед установкой пропитать маслом.
Установить назад крышку. Однако, при данном процессе есть вероятность появления проблем с точной установкой толкателя. Чтобы установить его точно, необходимо отвести толкатель в «выжатое» состояние (против часовой стрелки).
Прикрутить крышку. Но перед этим обязательно следует удостовериться  в правильной работе нового сцепления. Это можно сделать с помощью нажатия нескольких болтов, а также установки кронштейна тросика и выжима рычага.
На резьбу винтов прижимного диска и крепления крышки перед установкой следует нанести резьбовой герметик слабой фиксации.
Закрутить болты. Данный процесс осуществляется таким образом, чтобы каждый следующий болт был противоположным предыдущему. Сначала необходимо все болты наживить и только потом затягивать. В противном случае, крышка с вероятностью 99% будет течь. Для затягивания болтов подойдет динамометрический ключ 12 Нм.
Последним этапом замены сцепления мотоцикла является установка пластика, клетки, слайдера, одним словом, всего того, что было снято в первую очередь.

Технические характеристики

Технические характеристики Yamaha YZ250F 2016 модельного года:

МодельYamaha YZ250F
Тип мотоциклакросс
Год выпуска2015
Тип двигателя1-цилиндровый, 4-тактный
Рабочий объем249 куб. см.
ОхлаждениеЖидкостное
Диаметр цилиндра / ход поршня77 x 53,6 мм
Степень сжатия13,5:1
Количество клапанов на цилиндр4 клапана на цилиндр
Система подачи топливаИнжектор
Тип зажиганияТранзисторное (TCI)
Максимальная мощность40 л.с. при 10500 об/мин
Максимальный крутящий момент28,4 Нм при 8500 об/мин
Коробка передач5-ти ступенчатая
Тип приводацепь
Рамаалюминиевая с двусторонней балкой
Передняя подвескаПеревернутая регулируемая вилка KYB, ход – 310 мм
Задняя подвескаМоноамортизатор с прогрессией (регулируемый) KYB, ход – 315 мм
Размер передней шины80/100-21 MS32
Размер задней шины100/90-19 MS32
Передние тормозаОдин диск 270 мм, 2-поршневой суппорт Nissin
Задние тормозаОдин диск 245 мм, 1-поршневой суппорт Nissin
Длина мотоцикла2170 мм
Ширина мотоцикла825 мм
Высота мотоцикла1280 мм
Высота по седлу965 мм
Колесная база1475 мм
Емкость бензобака7,5 л
Масса мотоцикла (снаряженная)105 кг

Регулировка сцепления на мотоцикле

Сцепление регулируется изменением силы прижатия дисков друг к другу, которая, в свою очередь, регулируется путем поджатия пружин. Для этого на пружины надеты специальные «грибки», к которым можно добраться после снятия крышки на левой крышке двигателя (отверстие для масла). Стоит сказать, что таким образом можно подобраться не ко всем «грибкам», а только к некоторой их части. Регулировку всех «грибков» можно осуществить вращением коленвала ккстартером.

Стоит обратить внимание, что абсолютно все пружины должны быть одинаково натянут, т.е. каждый «грибок» закручен на одинаковое количество полуоборотов

Таким образом, если сцепление проскальзывает, то следует выполнить всего два шага:

  1. Удостовериться в наличие свободного хода ручки. Если его нет, то сцепление будет находиться постоянно в выжатом состоянии.
  2. Открыть левую крышку, при этом не сливая никаких жидкостей, и равномерно затянуть все «грибки». После этого следует проверить работу сцепления. Если проскальзывание продолжается, стоит повторить процедуру.

Во время регулировки стоит быть внимательным и обращать внимание на различные детали, например, уровень масла в двигателе, состояние зубцов на дисках и т.д. Стоит обратить внимание, что не следует пренебрегать неисправностью данного элемента мотоцикла, ведь, если в начале дня сцепление начало пробуксовывать, то уже через несколько часов интенсивной езда на мотоцикле, оно полностью может умереть, тем самым нанеся вред транспортному средству в целом

Ведь маленькие частицы сгоревших дисков сцепления попадают в масло, вместе с которым отправляются в прецизионные сочленения вкладышей, шатунов и поршней, тем самым портя двигатель. Поэтому, если уж пришел момент заменить сцепление, то это следует сделать незамедлительно

Стоит обратить внимание, что не следует пренебрегать неисправностью данного элемента мотоцикла, ведь, если в начале дня сцепление начало пробуксовывать, то уже через несколько часов интенсивной езда на мотоцикле, оно полностью может умереть, тем самым нанеся вред транспортному средству в целом. Ведь маленькие частицы сгоревших дисков сцепления попадают в масло, вместе с которым отправляются в прецизионные сочленения вкладышей, шатунов и поршней, тем самым портя двигатель

Поэтому, если уж пришел момент заменить сцепление, то это следует сделать незамедлительно.

При постоянной эксплуатации мотоцикла и больших пробегах вместе со сцеплением изнашивается и сама корзина – на гранях ее продольных прорезей появляется выработка. Ее появление в данных местах приводит к тому, что дискам сцепления двигаться становится очень трудно. Неглубокая выработка может быть исправлена с помощью обычного напильника, однако, это совсем крайний случай, все таки, если она появилась, то лучше поставить новую корзину.

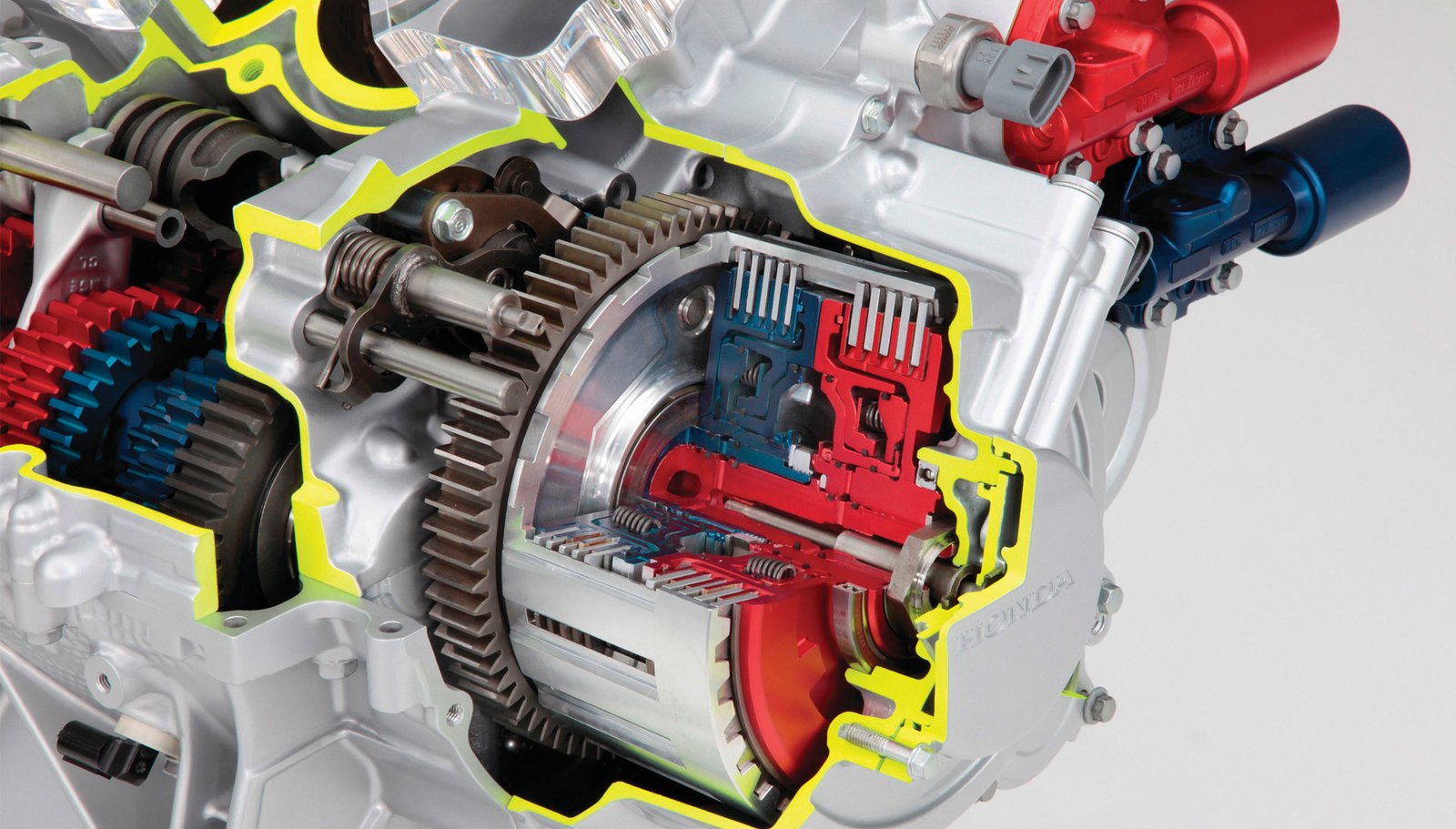

Итак, мото сцепление бывает разным, однако, наиболее распространенным его типом является многодисковое сцепление в масляной ванне. Именно его чаще всего устанавливают на мотоциклы. Поэтому, замену сцепления рассмотрим на примере многодискового сцепления.

Краткая история модели

  • 2001 г. – начало производства Yamaha YZ250F.
  • 2006 г. – вместе стальной рамы на мотоцикл устанавливается алюминиевая.
  • 2010 г. – модель Yamaha YZ250F получает новый переработанный двигатель, а также более низкий центр тяжести, что позволило значительно улучшить управляемость.
  • 2014 г. – на смену карбюратору приходит электронный впрыск топлива, 5-клапанная ГБЦ меняется на 4-клапанную, а CDI-зажигание меняется на транзисторное (TCI). Емкость бензобака повышается с 6,4 л до 7,5 л.
  • 2016 г. – обновления по двигателю (легкий поршень, новая конструкция вала и балансира, более надежный шатун, настройки ЭБУ), обновленное сцепление и трансмиссия, обновленные настройки подвески, передний тормозной диск увеличен до 270 мм.
