Yamaha Jog Artistic Spec – секреты надежности

Про Ямаху Джог написано огромное количество статей и очерков, но о всемирно любимой и уважаемой модели незабвенной Ямахи хочется сказать еще несколько слов. Расскажем о некоторых небольших, но важных доделках. Yamaha Jog оснащена горизонтальным двухтактным двигателем, мощность – 6.8 л.с.. Компоновка классическая, отличается очень малыми габаритами и весьма резким нравом.

Поздней осенью в квартире появился долгожданный аппарат, блестящий новой краской и радующий глаз компактностью. За зиму провели все, какие только возможно, профилактические работы:

Топливо-воздушная смесь:

Смена фильтрующего элемента на фильтр низкого сопротивления(рис.1), был придуман способ расточить жиклер (как потом оказалось, способ этот уже давно известен) – нитка натирается пастой Гойя и протаскивается несколько раз через отверстие, геометрические параметры детали при этом не изменяются, а рабочий диаметр жиклера увеличивается. Поставили автомобильный топливный фильтр между баком и вакуумным клапаном. Бак промыли, избавили от ненужной грязи (а ее там хватало). Подрезали воздухозаборный патрубок (рис.2), так двигателю «дышится» легче.

Поршневая:

Поршневая оказалась в идеальном состоянии – на стенках цилиндра ясно просматриваются следы хонинговки, поршень и кольца абсолютно вписались в нормы руководства по эксплуатации. Ничего менять не потребовалось.

Трансмиссия:

Вариатор – грузики, они же ролики, были изношенными (рис.3), заменили на более легкие Malossi – 3,7 гр. вместо 6,5. Вместо среднеизношенного ремня поставили новый оригинальный, старый (во вполне приличном состоянии) оставили в качестве запасного(рис.4). В редукторе (рис.5) слили старое масло, промыли картер и залили новое (автомобильная трансмиссионка). Пружинки сцепления (рис.6) оставили стандартными (более жесткие (рис.7) оказались неудобными — сцепление срабатывало на высоких оборотах, что не очень удобно в городе — резкий старт, в пробке приходится постоянно контролировать ручку газа при трогании ).

Ходовая:

Замена перьев вилки (рис.8) и заднего амортизатора (рис.9) — в силу желания привести аппарат в идеальное состояние.

Остальное:

Стандартный глушитель уступил место «тихому» LeoVince (рис.10). Переборка вакуумного клапана (рис.11). Новая свечка NGK. Раму обработали Мовилем целиком, пластик – полиролью.

Так как затащить скутер в лифт мешали зеркала, их приходится каждый раз снимать, и чтобы не портить резьбу в корпусах ручек установили проставки (рис.12). Зеркала, таким образом, стали выше и теперь проходят над автомобильными (раньше они находились точно на их уровне).

Установили электронный вело-спидометр (рис13), по нему (а показатели такого прибора намного точнее стандартного) максимальная скорость составила (в условиях России) более 75-ти км/ч, за огромной фурой в воздушной яме удалось развить 82 км/ч, отличная динамика и управляемость.

За один сезон на скутере совершались поездки:

Селигер, Суздаль, Калязин, Переславль-Залесский и не только. За весь сезон случилась только одна поломка – подшипник (установлен в крышке вариатора), на который опирается вал сцепления, загремел, его поменяли в сервисе Скутершопа. Больше никаких поломок и претензий не возникло, только иногда из-за качества топлива менялась динамика (субъективно). Гениальный двигатель Yamaha-Минарелли в сочетании с отличной ходовой и продуманностью конструкции составили отличный аппарат, способный удовлетворить притязательного клиента. Единственным ограничением (а одновременно и преимуществом) является размер Jog’а – человеку выше среднего роста тяжело разместиться за рулем, коленки упираются в руль, что не безопасно…

Технические характеристики Yamaha Jog Coolstyle

Объем топливного бака – 5,7 л., масляного – 1,4 л. Спереди и сзади устанавливаются колеса 90/90 R10. Передняя подвеска представляет собой классическую телескопическую вилку. В задней части располагается пружинный амортизатор. Надежная связка для динамичной езды.

Yamaha Jog Coolstyle, передняя подвеска – телескопическая вилка, задняя – амортизатор с пружиной в сборе.

Двигатель A125E

На Yamaha Jog Coolstyle устанавливается двухтактный одноцилиндровый двигатель A125E. Это один из самых мощных двигателей, используемых в линейке: он имеет мощность 7.2 л.с. при 6500 об./мин. Крутящий момент составляет 0.67 кг*м при 6000 об./ мин. 50-кубовый мотор устойчив к повышенным температурам, имеет хорошую тягу на высоких для него оборотах. Благодаря надежности заслужил славу среди любителей тюнинга.

Трансмиссия

На Джог Кулстайл устанавливается вариаторная трансмиссия. Силовой агрегат оснащен принудительной системой воздушного охлаждения. Запускается с помощью электрозапуска или кикстартера, зажигание – CDI. Спереди устанавливается усиленный гидравлический дисковый тормоз с увеличенным диаметром, сзади – барабанный.

На Yamaha Jog Coolstyle передние тормоза – дисковые, задние – барабанные.

Расход топлива Yamaha Jog Coolstyle

Заявленный расход топлива на Jog Coolstyle при смешанном использовании – 1,8 л/100 км, но таких показателей достичь достаточно сложно. Реальные цифры в условиях российских дорог – около 2.3-2.5 л/100 км, расход зависит от темпа и манеры езды.

  • Двигатель – A125E, 2-х тактный, 1-цилиндровый;
  • Объем силового агрегата – 49,9 см3;
  • Диаметр цилиндра – 40,0 мм;
  • Ход поршня – 39,2 мм;
  • Степень сжатия – 7,3;
  • Мощность двигателя, (л.с /об. мин) – 7,2 /6500;
  • Крутящий момент, (H*м /об. мин) – 6,6 /6000;
  • Система питания – карбюратор;
  • Охлаждение – воздушное;
  • Средний расход топлива – 1,8 литра/100 км;
  • Максимальная скорость – 60 км/ч;
  • Объем бензобака – 5,7 литров;
  • Масляный бак – 1,4 литра;
  • Тип передних тормозов – дисковый;
  • Тип задних тормозов – барабанный;
  • Передняя подвеска – телескопическая вилка;
  • Задняя подвеска – амортизатор с пружиной в сборе;
  • Коробка передач – вариатор (клиновидный);
  • Тип запуска – кикстартер/электростартер;
  • Размер шин, (передних/задних) – 90/90-10;
  • Размеры скутера, (Д х Ш х В) – 1670 х 640 х 1005 мм;
  • Дорожный просвет – 100 мм;
  • Высота по сиденью – 650 мм;
  • Колесная база – 1160 мм;
  • Вес скутера – 69 кг.

70-е — Zippy и Passol

К концу 60-х интерес к скутерам угасал, что можно объяснить появлением дешевых малолитражных автомобилей. К тому же, Yamaha контролировала всего 3% японского рынка

Словом, ее руководству пришлось обратить свое внимание на зарубежных потребителей и потратить немало времени на новые разработки

Так на небосводе появилась Америка, где скутеры Yamaha до сих пор пользуются небывалым спросом и считаются классикой жанра. Так появились скутеры Zippy (1973) и Passol (1977), за которыми ныне охотятся многие коллекционеры.

Yamaha PASSOL S50 1977

В конце 70-х Passola S50 был лидером продаж. В чем же была его привлекательность? Просто этот скутер полностью отвечал требованиям нового времени. Его стильность, простота в управлении, малый вес, высокая защита от грязи и воды, места для багажа и приемлемая цена сделали свое дело. Весь мир, от мала до велика, снова начал ездить на скутерах.

Особенности

Японский скутер Yamaha Jog версии ZR отвечает большинству требований спортивной малой техники. Стоит учитывать, что максимум, который можно выжать в плане скорости – это 75 км/ч на форсированном моторе. Следовательно, в реальных гоночных заездах этот мопед объективно может участвовать только среди техники идентичного класса. На родине агрегат выпускается исключительно со штатными движками с предельным порогом скорости 60 км/ч.

На скутере установлен мощный бесступенчатый вариатор, позволяющий по максимуму использовать тягу силового агрегата. При полном тюнинге скутера его ресурс сокращается в полтора раза. Однако ремонт мотора не представляет особых затруднений. Так как спортивные модели приобретают любители экстремальной езды, этот фактор играет существенную роль.

90-е — AXIS, MAJESTY, CYGNUS

И конечно же, Yamaha не могла не работать над спортивными скутерами. Одним из них стал AXIS 1990 года. Это высококлассная двухместная модель с дисковыми тормозами, телескопической вилкой и мощным двигателем в 8,5 л.с. Позже эта модель не раз претерпит совершенствования.

Yamaha AXIS 1990

Отдельного слова заслуживают скутера из серии MAJESTY. Впервые увидев свет в 1995 году, они и сейчас неизменно популярны, поскольку показывают наилучшие качества и на скоростных магистралях, и на дорогах города. В 1998 году появляется скутер CYGNUS 125i/D, который, не преувеличивая, можно назвать произведением искусств.

Yamaha CYGNUS 125i

Мнение покупателей

Отзывы владельцев скутера Yamaha Jog отличаются единодушием. Многие отмечают надежность двигателя, который не требует особого ухода, обладает хорошей тягой. Мопед резво берет с места, а в маневренности на городских улицах ему нет равных. Сравнительно невысокая скорость с лихвой компенсируется способностью проскочить в любую, самую узкую щель, и оставить позади мощные мотоциклы и автомобили. Поэтому скутер пользуется популярностью у курьеров, разносчиков пиццы и почтальонов. Корреспонденцию, конверты с заказными письмами, важные сообщения, скоропортящиеся продукты доставляют с помощью Yamaha Jog.

Техническое обслуживание скутера сводится к заправке топливного бака и зарядке аккумуляторной батареи. Владельцы мопеда с особым удовольствием отмечают его экономичность. Двигатель на скорости 30 километров в час расходует всего около двух литров горючего на сотню км. Причем карбюратор скутера допускает возможность регулировок для достижения еще большей экономии за счет снижения скорости. Для тех владельцев, которые предпочитают более динамичную езду, карбюратор можно отрегулировать в обратном порядке и тогда скорость мопеда возрастет. В целом отзывы покупателей положительные, а если кто-то и отмечает недостатки, то эти недочеты носят не принципиальный характер.

Модернизированная модификация

Улучшенная версия получила наименование Yamaha Super Jog. Рестайлинговая модель оборудуется усиленной рамой специальной конфигурации, которая стала легче почти на четыре килограмма. Кроме того, изменения затронули пластиковые элементы фронтальной части, которые расположились под более острым углом. Они придают внешности мопеда агрессивности и спортивные черты.

Технические параметры этой версии:

  • длина/ширина/высота – 1625/660/1020 мм;
  • клиренс – 85 мм;
  • тип зажигания – электронный бесконтактный блок;
  • тип запуска – электронный/кикстартер;
  • силовой агрегат – двухтактный мотор с одним цилиндром (49 куб.см);
  • охлаждение ­- водяное контурного типа;
  • степень компрессии – 7,3;
  • трансмиссионный узел – вариатор, агрегирующий через клиновидный ремень с рабочим блоком;
  • показатель мощности при 7 тысячах оборотов в минуту – 7,0 лошадиных сил;
  • диаметр цилиндра/перемещение поршня – 40/39,2 миллиметра;
  • масса загруженного скутера составляет 66 кг без пассажиров и водителя;
  • грузоподъемность – 150 килограммов;
  • объем резервуара для топлива/масла – 4/1,0 литра.

Также скутер этой модификации оснащен телескопической фронтальной вилкой и задним амортизатором шарнирно-маятникового типа. Передние тормоза – дисковые вентилируемые, сзади – саморегулирующийся барабан. Подвеска позволяет увеличить мягкость хода и погасить колебания от выбоин, а тормозная система обеспечивает быструю и безопасную остановку транспортного средства.

Описание

Yamaha Jog — универсальный скутер, его модельный ряд включает в себя несколько модификаций, каждая из которых отличается целым набором эксклюзивных преимуществ. Все мопеды серии Jog объединяет двигатель с рабочим объемом цилиндра 49 кубических сантиметров — супернадежный и технологичный агрегат, индексируемый как 3KJ. Этот с виду игрушечный моторчик обладает завидными характеристиками. Если название скутера выглядит как Yamaha Jog 3KJ, это означает, что на нем установлен фирменный мотор. Двигатель был сконструирован в 1989 году и с тех пор не претерпел никаких изменений. Однако на его основе в 1994-м был создан прототип 3YJ, который устанавливается на модификацию Yamaha Jog Next Zone.

Yamaha Jog Next Zone

Спортивная модель этой модификации отличается высокой мощностью в классе 50-кубовых мопедов. Она отлично подходит для езды по городу, выпускалась с 1995 по 1999 год. Невзирая на надежность и динамичность скутера, можно сказать, что он постепенно ушел с широкого рынка по причине острой нехватки запасных частей в продаже.

Ниже представлены основные параметры этого скутера:

  • длина/ширина/высота (по рулю) – 1,6/0,64/1,0 метра;
  • расстояние между осями составляет 1,13 м;
  • просвет дорожный – 10 сантиметров;
  • показатель грузоподъемности – 150 килограммов;
  • масса мопеда – 62 кг;
  • мощность – 7,0 л. с. при 7000 оборотах в минуту;
  • степень сжатия – 7,3;
  • движок — 3KJ, одноцилиндровый, двухтактный;
  • топливный бак вмещает пять с половиной литров бензина;
  • масляный бачок (объем) – 1,2 л;

Кроме того, мопед Yamaha Jog этой серии оснащен передним вентилируемым, задним барабанным тормозом и спортивной укороченной подвеской. Несомненным плюсом является то, что модель заводится даже при очень низких температурах (-18 градусов).

Прочие представители

Далее рассмотрим кратко характеристики, которые имеет мопед Yamaha Jog Aprio, а также модификации, которые еще выпускались в серийном производстве.

Параметры модели «Априо»:

  • год выпуска – 1993;
  • мотор – двухтактный силовой агрегат объемом 49 кубических сантиметров с одним цилиндром;
  • компрессия – 7,3;
  • крутящий момент – 7,5 Нм при 6 тысячах оборотов в минуту;
  • расход горючего на 100 километров – 1,5 литра;
  • максимальная мощность – 6,4 «лошадок»;
  • система впуска – лепестковый клапан;
  • бак для топлива/масла (объем) – 4,0/0,8 л;
  • максимальная скорость составляет 60 километров в час.

Кроме того, в производстве японской компании с 1989 по 2006 год выпускались версии скутеров под индексами Space, Z2, R, Evolution, которые от рассмотренных модификаций отличались незначительно.

Скутер Yamaha BWS 100

Скутеры уже давно популярны. Жители мегаполисов полюбили их за маневренность (легко объехать самую жуткую пробку на дороге) и небольшие размеры (место для парковки всегда найдется). Для тружеников села, не избалованных общественным транспортом, это удобное, недорогое и надежное средство передвижения. Скутер Yamaha BWS 100 давно нашел своих многочисленных поклонников среди и тех, и других.

Надежный “японец” китайского производства

До 2005 года производство этой модели находилось только в Японии. Теперь сборку Yamaha BWS 100 осуществляют на китайских заводах. Однако от этого популярность модели нисколько не упала. Двигатели и карбюраторы от тайваньской фирмы Mikuni столь же экономичны, надежны и просты в обслуживании. Да и для остальных узлов и агрегатов скутера используют только высококачественные комплектующие от проверенных временем производителей.

Комфортное сиденье и достаточная мощность двигателя позволяют передвигаться на нем вполне уверенно как при поездках по городу, так и в условиях незначительного бездорожья.

Причины популярности

При разработке этой модели изначально за основу были взяты популярные потребительские показатели и пожелания:

Соблюдение всех этих условий позволило привлечь внимание покупателей, количество которых не уменьшается и сегодня

Технические характеристики Yamaha BWS 100

По техническим характеристикам “Ямаха БВС” ни в чем не уступает своим “одноклассникам” от Suzuki или Honda. Скутер оснащен одноцилиндровым двухтактным двигателем с воздушным охлаждением (объемом 101 см³ и мощностью 11 л. с.).

Максимальная нагрузка в 160 кг позволяет комфортно передвигаться на нем даже двум взрослым людям. Дорожный просвет (119 мм) и 10-дюймовые колеса с высокопрофильными покрышками – достаточное сочетание для преодоления городских бордюров или небольших ям на проселочных дорогах.

С максимальной скоростью (85 км/час), заявленной производителем, можно уверенно чувствовать себя хоть в оживленном движении (в черте города), хоть на загородной трассе. Топливный бак емкостью 5,7 литра (при среднем расходе 3,5-3,8 литра на 100 км) обеспечивает такому «малышу» завидную автономность и «дальнобойность» на одной заправке.

Сиденье вполне эргономично и комфортно, к тому же под ним находится отделение, куда с легкостью можно поместить полноразмерный шлем.

Тюнинг Yamaha BWS 100

Любому владельцу мототехники хочется, чтобы его «двухколесный друг» выглядел стильно и индивидуально. Сейчас на рынке представлено большое количество аксессуаров для самого простого внешнего тюнинга Yamaha BWS 100, не требующего особой технической подготовки:

Ну а продвинутые и подкованные «райдеры» (особенно те, у кого Yamaha – не первый скутер) занимаются техническим тюнингом, чтобы улучшить динамику разгона, максимальную мощность и другие технические показатели. Некоторые, даже теряя гарантию завода-изготовителя, сразу же (до обкатки и первого ТО) меняют штатный вариатор на комплект Malossi Multivar 2000 или Top Racing MV1.

Те, кого не устраивает система впрыска топлива, вместо стокового карбюратора VM16SS от Mikuni устанавливают на скутер PHBG от Dellorto.

Замена штатной системы выпуска выхлопных газов на стильные хромированные изделия от Tecnigas или Turbo Kit не только ускоряет «старт с места», но и значительно увеличивает привлекательность внешнего вида скутера.

В общем, поле деятельности для любителей тюнинга своей «Ямахи БВС» широко и разнообразно. И разогнать ее до «сотки» и более несложно (при определенных технических навыках и соответствующих капиталовложениях).

fb.ru

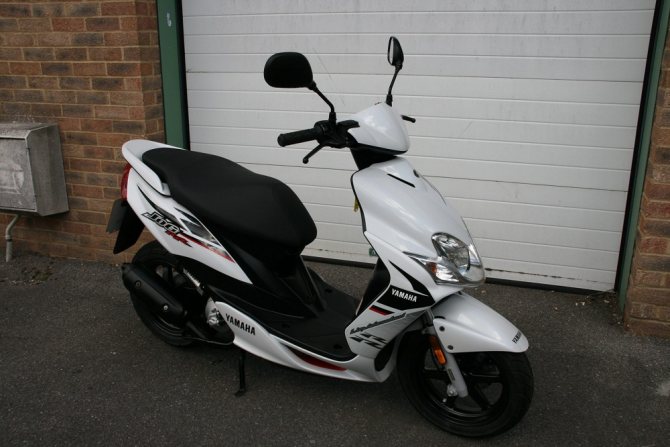

Yamaha Jog RR: самый популярный в Европе городской скутер

На европейском рынке мототехники, японские скутеры 50 кубов Jog R и Jog RR появились в 2001 году. Производятся скутеры французским и итальянским филиалами компании Yamaha. Скутеры объемом 50, 125, 250 куб.см выпускаются с обозначением типа — МВК MachG. Наибольшую популярность завоевал Jog RR, который стал базовой моделью для многих других спортивных скутеров.

Проведенный обзор скутеров, разработанных на основе Jog RR позволяет увидеть, что они по внешнему дизайну довольно сильно отличаются от первоначальной японской модели. Модернизация скутеров в Европе проводилась в плане улучшения скоростных и эргономических показателей. Результат – европейские скутеры, так же как и японские, долговечны. К ним выпускаются в большом количестве не только качественные запчасти, но и комплекты для внутреннего тюнинга.

В Европе, на базовую модель устанавливаются различные типы двигателей: 50 и 75 кубов, с воздушным и жидкостным охлаждением, двухтактные и четырехтактные. Соответственно, расход скутера Jog RR зависит от типа двигателя и может составлять от 1,65 до 2,9 литра на 100 км/час. Последние модели скутеров выпускаются с боковым расположением воздухозаборника и жидкостным охлаждением двигателя.

Двигатели устанавливаются в двух рабочих положениях — горизонтальном и вертикальном. Модели, с вертикальным расположением мотора, имеют более высокий клиренс, чем скутеры с горизонтально установленным двигателем.

Yamaha считает, что моторы с горизонтальным расположением и лепестковыми клапанами наиболее перспективные, поскольку они:

  • имеют повышенную удельную мощность;
  • имеют тяговую характеристику пологую;
  • уменьшают уровень вибрации;
  • понижают центр тяжести скутера;
  • позволяют установить под седлом багажник.

Менеджеры зарубежных компаний, оценив уровень продаж малолитражных автомобилей и проведя обзор скутеров утилитарного назначения, выяснили, что при падающем спросе на автомобили, спрос на скутеры постоянно повышается. Особенно популярна линейка городских, спортивных скутеров Jog RR, позволяющая покупателям выбрать модель нужного дизайна и с нужными техническими характеристиками. Например, скорость у Jog RR двухтактного, с воздушным охлаждением 70 км/час, а у четырехтактного с жидкостным охлаждением и в 75 куб.см, как у некоторых европейцев, может достигать 90 км/час.

Технические характеристики модели Yamaha Jog RR

Длина — 1740 мм Ширина — 675 мм Высота — 1065 мм Высота по седлу — 770 мм Колесная база — 1210 мм Клиренс — 132 мм Бензобак — 5,5 литра Сухая масса — 79 кг Двигатель, объем — 49 куб.см Охлаждение жидкостное Цилиндр-1 (диаметр 40 мм )2-х тактный, ход поршня 39,2 мм Степень сжатия — 11.4:1 Мощн. max-2,9 (3,4) л.с на 7500 (6500)об.мин Электростартер и кик.стартер Вариатор Коробка передач АКПП Подвеска передняя телескопическая (ход 70 мм) Подвеска задняя маятниковая (ход 60 мм) Передний тормоз дисковый 190 мм Задний тормоз барабанный 110 мм

В России средняя стоимость скутера Jog RR, в хорошем состоянии, с двухтактным двигателем 50 куб.см жидкостного охлаждения составляет 95 тыс.рублей.

Версия Artistic

Эта модификация выпущена в 1989 году, предназначена для начинающих мотоциклистов. Скутер имеет упрощенное управление и не такие резвые динамические показатели, как у его сородичей

Несмотря на то, что по разгону и скоростным параметрам он не самый активный в своем классе, его неоспоримым плюсом является размеренность, что немаловажно для новичков, которые хотят освоить азы правильной езды на двухколесном моторизованном транспорте

Характеристики скутера Yamaha Jog Artistic:

  • начальный период производства — 1989 год;
  • длина/ширина/высота – 1615/640/1005 мм;
  • масса снаряженная – 60 килограммов;
  • мотор – двухтактный одноцилиндровый двигатель объемом 49 кубов;
  • показатель грузоподъемности составляет 150 кг;
  • размер цилиндра – 4 сантиметра в диаметре;
  • тип охлаждения – принудительное атмосферное воздействие;
  • сжатие – 7,3;
  • обороты – 6500 вращений в минуту;
  • показатель мощности – 6,8 лошадиных сил;
  • перемещение поршня — 39 миллиметров;
  • система газораспределения – лепестковая клапанного типа;
  • скоростной порог – 60 километров в час;
  • объем резервуара для топлива – 5,5 л.

Кроме того, рассматриваемая модель оснащена трехскоростным трансмиссионным узлом с клиновым вариатором и переключением скоростей на руле. На каждые 100 километров аппарат расходует порядка 1,6 литра горючего. Передние и задние тормоза представляют собой саморегулирующиеся барабаны.

Модели

Далее рассмотрим параметры и особенности основных модификаций мопеда. Начнем обзор с вариации Yamaha Jog ZR. Модель считается самой мощной и динамичной из рассматриваемой серии. Скутер отличается амортизаторами спортивного типа с коротким ходом, дисковыми тормозами, современным ЖК-экраном. В его производстве используются современные технологии.

Характеристики:

  • длина/ширина/высота – 1625/665/1020 миллиметров;
  • начало производства – 1999 год;
  • снаряженный вес – 70 кг;
  • объем мотора – 49 кубических сантиметров;
  • тип охлаждения – атмосферный вариант;
  • диаметр цилиндра – 40 миллиметров;
  • предельный показатель мощности – 6,8 «лошадок» при максимальных оборотах 7 тысяч вращений в минуту;
  • вместимость резервуара для топлива/масла – 7,3/1,3 литра;
  • тип тормозов: все дисковые;
  • скорость по максимуму – 60 километров в час;
  • блок трансмиссии – вариаторная трехскоростная система с рулевым переключателем;
  • клиренс – 105 мм;
  • шины – 90/9;
  • показатель грузоподъемности – 150 килограммов.

Вывод

Скутер японского производства «Ямаха Джог» не зря получил популярность по всему миру. Определяющим фактором стал надежный силовой агрегат, который не модернизировался кардинально на протяжении всего серийного выпуска. При этом он остается одним из лучших моторов в классе 50 кубических сантиметров.

Рассматриваемый мопед подходит как молодежи, так и людям постарше. Имеются модификации для новичков, которые не так резко реагируют на поворот рукоятки газа. Можно сказать, что японские разработчики выпустили одну из самых удачных линеек в категории легких скутеров, параметры которых по многим показателям превосходят более объемные мотоциклы.
