Замена цепи ГРМ скутера с подробным описанием

Рано или поздно, в процессе эксплуатации скутера, владелец сталкивается с необходимостью замены каких-либо деталей. Речь не о стандартных расходниках типа свеч или сальников. Замена цепи ГРМ скутера вполне по силам его владельцу, данная статья в помощь.

Как понять, нужна ли замена

Понятно, надо менять цепь, когда имеется её откровенная дисфункция. При большом износе цепь издает грохот. Ну, или перескочила через зуб звезды. Или слетела, что говорит о её растяжении и износе.

Стандартные сроки службы цепи должны быть приближены к сроку службы самого двигателя скутера. Оно и логично. Каждый владелец эксплуатирует транспортное средство по-разному, но усреднённые показатели срока службы цепи где-то 15000-18000 км пробега. В ситуации, когда располовинили двигатель для устранения других неисправностей, и сразу заменили цепь при её использовании в течение, например, 9000км, всё ясно.

Есть варианты укорочения цепи при растяжении. Но существуют некоторые оговорки: если шаг не совпадает, звезда начинает стираться, т.е. растянутая цепь кушает звезду распредвала. Если износ звезды невелик, можно вычленить звено и немного поездить. Делать нужно это правильно, регулируя натяжение цепи натяжителем, а не принудительно. Иначе испортите цепь окончательно.

Что характерно для изношенной цепи Маленький момент: чтобы проверить, надо её снять. Степень изношенности можно оценить по углу горизонтального прогиба. Если провисает вниз, уходя почти вертикально – 100% менять. Новая цепь отклоняется примерно на 45 градусов от горизонтали.

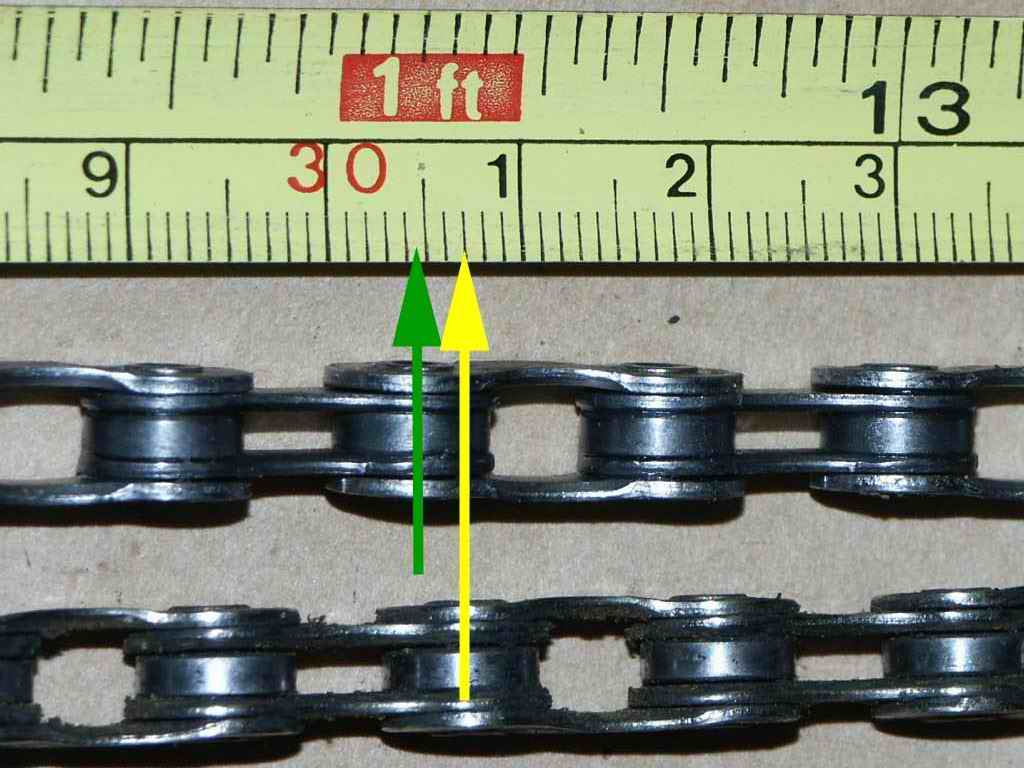

А выложив старую и новую цепи на поверхность, можно будет увидеть, что первая будет длиннее. Также об износе цепи ГРМ скутера можно опосредованно судить по уровню выдвижения штока натяжителя. Критический износ – это когда шток выдвигается полностью.

Настройка грм на 139qmb

ПРОВЕРКА МЕТОК ГРМ____________________Многие неправильно называют эту регулировку! это не настройка Зажигания, а именно УСТАНОВКА МЕТОК ГРМ! Генератор будет вырабатывать искру даже без ЦПГ.

Меток на роторе несколько, нам нужна «Т» (Тор или ВМТ), она должна находиться строго посредине смотрового лючка в верхней части картера. Не сама буква, а ее метка (риска рядом с буквой) на роторе! Вторая пара меток будет видна, если снять характерную круглую крышку на головке (открутив для этого болт, головка которого расположена с противоположной стороны – там еще две головки болтов, но нужная ближе к свече). У звездочки привода распредвала выштампованное углубление должно располагаться напротив небольшой лунки, ориентированной вперед в горизонтальной плоскости. Поскольку передаточное отношение в приводе ГРМ ) 1:2, — то не каждое положение поршня в ВМТ (метка Т) будет соответствовать нужной фазе газораспределения, а через оборот. Если метки не видно, коленвал придется провернуть еще на один оборот. Если метки не совпадают — открутить 3 винта крепящие звезду распредвала, два вытащить а один оставить на месте. Он нужен для того, чтобы звезда не соскочила в сторону. Дальше — поддеть за край звезды отверткой и придерживая звезду с цепью по одному звену переставлять цепь по звезде в нужную сторону. Сместив цепь — отверткой же поддеваем звезду со стороны 2х выступов в отверстии головки под стопорный выступ крышки и пальцами вставляем на торец распредвала. 3 болт не дает сбиться отверстиям на распредвале и звезде. Закручиваем оставшиеся болты и затягиваем их застопорив отверткой между тех же выступов и звездой.

Метка F — предназначена для проверки момента зажигания стробоскопом, так же как и остальные риски без букв.

Источник

Последствия обрыва цепи ГРМ

Обрыв цепи ГРМ превратился в настоящую страшилку для водителей. Особенно часто этим пугают новичков. Не секрет, что ГРМ, как и большинство деталей автомобиля, имеет конечный ресурс использования. После исчерпания ресурса ГРМ подлежит замене.

Что касается последствий обрыва цепи ГРМ, то тут всё зависит от конструкции силового агрегата. Когда двигатель работает, в нём поршни непрерывно движутся вниз или вверх от одной мёртвой точки в другую. Во время такта впуска топлива и воздуха поршень перемещается к нижней мёртвой точке и открывает впускной клапан. Когда происходит выпуск — поршень уже движется к верхней мёртвой точке. И когда он достигает её, все клапаны должны быть полностью закрыты.

Когда цепь ГРМ обрывается, распределительный вал перестаёт вращаться, и клапаны останавливаются в том положении, в котором их настигла поломка цепи. Коленчатый вал в двигателе продолжает вращаться, а поршни направляются к открытым клапанам. В некоторых двигателях предусмотрена возможность избежать контакта поршней с клапанами посредством специальных выточек. В этом случае последствия ограничатся обездвиживанием автомобиля. Но бывают ситуации гораздо хуже.

Современные двигатели зачастую имеют несколько клапанов. Они конструировались с целью развития максимальных мощностей, поэтому выточки поршней не предусмотрены. При встрече поршней с клапанами последние гнутся и выходят из строя. Можно избежать поломки сразу всех клапанов, если цепь ГРМ порвалась на холостых оборотах. При движении на большой скорости весь комплект после обрыва будет подлежать замене. При больших скоростях могут также лопнуть направляющие втулки клапана, что может привести даже к замене блока цилиндров. Двухвальные двигатели, как правило, более неустойчивы к таким серьёзным повреждениям.

Итак, в результате обрыва цепи ГРМ, мы имеем эффект домино. Сначала сгибаются клапаны, затем разрушается распределительный вал вместе с подшипниками, далее идёт выход из строя головки блока, а в конце — сгибание шатунов и толкателей.

Проверка

Вначале стоит определить, нуждается ли ваша цепь в натяжении — для этого необходимо провести контрольное измерение. Мотоцикл нужно установить на боковую подножку, сняв с него кофры и другие посторонние предметы. В качестве инструмента стоит взять рулетку, линейку или достаточно большой штангенциркуль. Убедитесь, что нагрузка на подвеску отсутствует, и приступайте к выполнению измерений.

Очень часто возникает вопрос, как должна быть натянута цепь, чтобы избежать ускоренного износа компонентов мотоцикла? Лучше всего свериться с инструкцией по эксплуатации, разработанной производителем мототехники, поскольку для конкретного транспортного средства нормативный показатель может быть индивидуальным. Если же такая возможность отсутствует, стоит воспользоваться усреднёнными значениями, равными:

15-25 мм ;
30-45 мм для отечественной техники и дорожных мотоциклов средней мощности;
35-50 мм с большим объёмом двигателя;
50-60 мм и внедорожной техники.

При проверке может обнаружиться, что фактический показатель выходит за допустимые рамки. При этом необходимо срочно провести натяжку цепи, чтобы избежать поломки мотоцикла в ближайшее время. Кроме того, стоит выполнить ещё одну проверку, оценив техническое состояние цепи. Постепенно прокручивая заднее колесо, определите степень провисания в каждой её точке — если этот показатель будет существенно различаться, деталь срочно нужно заменить. Если у вас сильно растянулась цепь, но нужно доехать до магазина или сервисного центра, то для регулировки вам нужно выбрать положение с минимальным провисанием.

Как заменить цепь ГРМ в двигателе

Решившись на такое действо, как замена цепи ГРМ скутера, нужно определиться со способом осуществления задуманного.

Существует два варианта замены:

С основательной разборкой двигателя скутера
Без разборки двигателя.

Как менять, каждый решает для себя сам. Ниже подробно описаны оба способа, достоинства и недостатки.

С разборкой

Следует подобрать правильные инструменты – съёмники генератора и вариатора (их можно изготовить самостоятельно), съёмник звёздочки кикстартера, головки на 8, на 10, на 12 и 17 мм, молоток, две отвёртки (плоская, крестовая).

Движок снимается со своего места, масло выливается, вытираются и очищаются все детали. Далее снимаем глушитель и кожух охлаждения. Генератор снимаем только съёмником. Для этого с крыльчатки выкручиваем болты, убираем её с ротора. Необходимо зафиксировать ротор съёмником и отвернуть гайку. Затем срываем ротор с цапфы коленвала. Снимаем крышку вариатора. Также зафиксировать съёмником крыльчатку, отвернуть гайку, снять вариатор с оси.

Под вариатором находится шестерня кикстартера. Аналогично требуется съёмник для неё. Затем вычищаем разъёма цилиндра, крышки на клапанах и головки блока. Отвернув болты на клапанных крышках, снимаем её. Дальше убираем натяжитель цепи ГРМ скутера. Выкрутив болты на головке блока цилиндров, вытаскиваем постель распределительного вала.

Далее снимаем цепь с распредвала, а его вытаскиваем из постели. Чтобы не потерять направляющие втулки, которые центрируют детали относительно друг друга, необходимо их вынуть и убрать. Убираем головку блока цилиндра, непосредственно цилиндр, поршень (для этого надо вытащить стопорное кольцо и палец из верхней головки шатуна).

Отвернув болты на крышке картера, немного постукивая её, снять с двигателя. Вынимаем промежуточную шестерню стартера, отвёрткой и молотком сворачиваем гайку обгонной муфты (по часовой стрелке) и снимаем с цапфы шестерню и корпус. Добрались до цепи!

Убрать защитный экран с масляного насоса. Подложив под цепь металлическую палочку, свернув гайку на звёздочке масляного насоса, снимем её и снимем цепь.

Без разборки

Берём следующие инструменты: крестовую отвёртку, пассатижи, новую цепь и специальный съёмник. Подробнее про него будет ниже. Развальцовываем новую цепь – для этого съёмником выпрессовываем штифт из сочленения звеньев, но не до конца.

Немного про съёмник

Он называется «съёмник-выжимка» цепи ГРМ. Его может изготовит токарь, выточив выдавливающий палец с резьбой, завальцевав в него прочный штырь диаметром, как у штифта цепи. Можно приобрести уже готовую, велосипедную. Только немного сузить штырь до нужного размера.

С двигателя скутера снимаем охлаждающий кожух, затем крышку головки цилиндров. Далее необходимо снять натяжитель цепи. Убираем постель распредвала, вынимаем вал, снимаем звезду.

Берём съёмник, центрируем его со штифтом, постепенно выдавливаем штифт. Можно выпрессовать его полностью, он не пригодится. Звенья новой и старой цепей сопоставляем, в посадочное место штифта продёргиваем проволоку и фиксируем концы обеих цепей. Прокручиваем за крыльчатку охлаждения против часовой стрелки, постепенно заменяя старую цепь на новую.

Затем разъединяем концы цепей, старую выкидываем, новые звенья с концов объединяем. Проверяем соосность, устанавливаем штифт, пассатижами аккуратно вдавливаем штифт, чтобы не повредить новую цепь. Предварительно проверяем подвижность звеньев. Доводим штифт съёмником окончательно. Опять контролируем подвижность. Этот момент очень важен: если установить штифт неровно, промазать, он начнёт упираться в одно из звеньев, и выдавливать следующее.

В результате загибается последующий штифт или звено, приводя к его заклиниванию и неподвижности.

Далее собираем двигатель в обратном порядке, выставив метки на роторе. При постановке постели распредвала, после затягивания гаек, нужно проверить зазоры клапанов щупом. Верхний клапан – впускной: 0,05мм, нижний – выпускной:– 0,1. Щуп должен проходить свободно между клапаном и регулировочным болтом.

Затем устанавливаем натяжитель цепи. На натяжителе сверху выкручиваем болт, устанавливаем отвёртку в паз, и, крутя её, задвигаем назад шток. Всё остальное фиксируем обратно по схеме.

Какой способ предпочтительнее

Логично, что первый вариант с полной разборкой двигателя скутера более замороченный, занимает больше времени и усилий. Но, как видится, более надёжный. Во-первых, не нарушается заводская целостность цепи, во-вторых, разбирая двигатель скутера, можно увидеть какие-либо недочёты, типа трещин, износа, поменять сальники, почистить детали.

Второй вариант более упрощённый, можно использовать, когда нужно только заменить цепь. И вы уверены в качестве своей работы.

Заключительное слово

Скутер довольно популярное транспортное средство, пользуется всё возрастающим спросом. Потому, что оставляет позади пробки, имеет низкие эксплуатационные расходы и экономичен касательно ГСМ. Многие предпочитают делать ремонт скутера своими силами, тем более, что четырёхтактные двигатели просты и надёжны в исполнении. Своевременные техосмотры, бережная эксплуатация и вышеприведённая статья позволят вам ещё долго наслаждаться ездой на этом чуде азиатского мотопрома.

Как переклепать цепь ГРМ на мотоцикле, скутере, мопеде

Описание:
Видео о том как можно быстро перепрессовать цепь ГРМ не снимая с мотора.

О регулировке зажигания скутера 4т

Зная, как настраивать зажигание скутере 4т своими силами, вы сможете сэкономить время и деньги, так как вам не потребуется обращаться в мастерские по ремонту мототехники. Процедура несложная, даже при отсутствии опыта занимает немного времени, однако потребуется запастись терпением. Вне зависимости от типа зажигания важную роль играет то, как будут выставлены метки.

Правильная регулировка – это гарант стабильной и ровной работы двигателя даже при условиях холодной погоды. Зачастую в подержанной технике зажигание сбито: это может происходить по разным причинам, начиная от элементарной тряски при движении и заканчивая неправильным обращением с техникой. Для того чтобы скутер не подвел вас и вы смогли завести его когда угодно, вам потребуется научиться проводить эту процедуру самостоятельно. Для этого потребуется иметь несколько ключей, позволяющих снять клапанную крышку, если двигатель четырехтактный.

Настройка системы зажигания скутера Визион

Если зажигание сбито, это может быть причиной отказа скутера в работе. Восстановить его несложно, если разобраться, как это делается.

Совет: перед тем как начать работу, внимательно проверьте и почистите карбюратор: причина может быть в нем. Отрегулируйте качество подачи смеси. Кроме этого, не помешает проверить свечи.

Начинать регулировку нужно с выставления ГРМ в нужном положении. Как правило, для этого на нем есть метки, их выставляют еще на заводе. Цилиндр нужно установить в мертвой точке. Метка может обозначаться буквой Т или другим символом. Теперь сделайте так, чтобы метка установленная на роторе совпала с найденной на магнето меткой. Для этого нужно плавно нажимать кикстартер. Ротор можно крутить и при помощи рук, но это сложнее.

На звезде ГРМ имеются также отметки в виде отверстий или точек, их необходимо выставить таким образом, чтобы самое большое отверстие было сверху и находилось точно по центру. Остальные точки должны быть снизу и располагаться горизонтально напротив друг друга. Выставить зажигание с опережением имеет смысл, если вы хотите немного поднять мощность двигателя и сделать так, чтобы он заводился легко. Настройка поможет заставить свечу выдавать искру раньше стандартного времени. То есть искра будет появляться еще до того, как поршень достигнет мертвой точки. В холод настроенный таким образом мопед будет заводиться лучше.

Для того чтобы настроить подобным образом скутер, потребуется повторить процедуру описанную выше. Однако разница есть: метки должны совпадать не четко, а не доходить друг до друга примерно на 0,5 см. Основная сложность заключается в соединении меток.

Не стоит бояться системы зажигания. Настроить ее легко, главное – проверить всю цепь, гораздо чаще из строя выходит коммутатор, нет бензина или нужно заменить свечу. Только убедившись в том, что физических неисправностей нет, стоит браться за настройки зажигания. Если оно выставлено правильно, вы услышите и заметите, так как мотор будет легко заводиться и работать ровно.

Принцип работы зажигания в двигателе 4-х тактного скутера

В современных скутерах устанавливают бесконтактные системы. Они считаются наиболее надежными и простыми в использовании, не требуют сложного подключения, вовремя дают постоянную хорошую искру. Однако настройка все равно важна, даже наличие искры не всегда позволяет воспламенить топливную смесь, так как играет роль и ее мощность.

Основные причины для работы системы зажигания достаточно просты: ее задачей является создание искры для детонации топливной смеси. Если этого не происходит, необходимо внимательно изучить каждый узел и выяснить, почему искра пропала.

Для того чтобы проверить, есть ли вообще искра, нужно выкрутить свечу и приложить ее к массе двигателя, сделать это можно, используя металлические предметы, не покрытые краской. Нельзя держать ее рукой: если искра будет, может ударить током, при этом разряд доходит до 40 000 вольт, которые создает катушка.

Сбитое зажигание – причина отказа двигателя

Настроенное неправильно или сбитое зажигание часто становится причиной отказа работы мотора. Неправильным будет сразу лезть в цилиндр и изучать внутренности скутера, тем более что это не решит проблемы. Прежде чем трогать систему зажигания, нужно проверить иные причины, по которым скутер может не работать.

Самое простое – это отсутствие бензина в баке. Довольно часто владельцы забывают заправить транспортное средство, и такая банальная причина может быть упущена из виду.
Может быть засорен карбюратор, что не дает образовываться пригодной для движения смеси.
Карбюратор нужно чистить регулярно, поэтому не помешает проверить, поступает ли из него топливо в цилиндр. Не исключено, что забита топливная трубка. Могут забиваться мусором жиклеры и другие части устройства, из-за чего топлива поступает мало или, наоборот, мотору не хватает воздуха, и поэтому он не заводится.
Отказать в запуске скутер может и если причиной неисправности являются свечи. Они могут быть мокрыми либо не давать нормальную искру. Желательно иметь запасной комплект и проверить с его помощью. В любом случае свечу нужно выкрутить и осмотреть.

Скутеры Обслуживание и ремонт

На четырехтактном скутере, одна из основных неполадок, это работа карбюратора и смещение настройки клапанов. Этот узел постоянно требует регулировки и проверки, и если ваш скутер вдруг потерял мощность, стал плохо заводится и очень медленно набирать обороты, а при этом вы слышите слабый цокот с двигателя, однозначно требуется произвести проверку и дальнейшие действия. На китайских четырехтактниках, почему очень часто сбивается настройка зазора, возможно это связанно с качеством металлов и сборки

может еще с чем-то, но нам это уже не важно, главное правильно и вовремя все отрегулировать

Для начала, следует снять пластик, который мешает подобраться к головке цилиндра, затем снять кожух охлаждения, и открутить саму головку.Так выглядит цилиндр со снятой головкойВы увидите два клапана, а также звездочку с натянутой цепью ГРМ. На звезде находятся отверстия и выгравированные полосочки. В нашем случае, для проверки зазора, сначала надо установить поршень на «Верхнюю мертвую точку». Для этого снимаем кожух крыльчатки охлаждения и ключом фиксируем гайку, чтоб можно было проворачивать коленвал. Проворачиваем его до тех пор, пока два маленьких отверстия с полосками на станут параллельно цилиндру, а большое отверстие будет сверху.

Указана меткаДля определения, действительно ли нашли «Мертвую точку», легонько проворачиваем ключом в двух направлениях, коромысла клапанов при этом должны быть неподвижными.Теперь приступаем непосредственно к регулировке, для этого вам понадобится вот такой набор щупов.Для регулировки клапанов такой набор обязателенВ наборе нам понадобятся щупы на 0.05мм и 0.1мм. Сначала берем первый, им мы будем регулировать клапан впуска.

Щуп должен сидеть в зазоре плотно, при этом вы не должны создавать усилия, чтобы его вытащить. После настройки, затягиваем контргайку. Этоже действие проделываем с клапанов выпуска, только щуп уже берем на 0.1мм.Регулировка впускного клапана щупом на 0,05ммВверху впускной клапан, внизу выпускной. Зазоры указаны.После фиксации настроек, собираем все в обратном порядке, головку цилиндра, кожух, пластик.Проводите проверку зазора регулярно, при интенсивной эксплуатации скутера, держите в чистоте карбюратор, и большинство проблем с ремонтом минут вас стороной.
