Рекомендации по снятию и обслуживанию карданных валов на ниве шевроле своими руками

Что это за деталь и ее основные функции

Карданный вал — это механизм, который соединяет КП с редуктором заднего моста. Он необходим для передачи крутящего момента. Данная передача чаще всего используется в задне- и полноприводных автомобилях. На картинке вы можете увидеть краткое описание устройства этого механизма. Он отвечает за плавность крутящего момента, передает вращение от КП к редуктору. Как правило, механизмы изготавливаются из различных видов металлов. В современных автомобилях в основном в качестве материала используется нержавеющая сталь. Средним сроком службы кардана принято считать 2 года. Однако специалисты рекомендуют проверять состояние механизма, не дожидаясь истечения мануального срока, так как кардан всегда должен быть максимально надежным. Мы рекомендуем не затягивать с обращением в сервис постоянно следить за поломками своего автомобиля.

Выбор расходников и самой детали

При появлении необходимости заменить кардан или отдельные его части часто возникают трудности

Мало кто осведомлен, на что нужно обращать внимание при выборе деталей. При подборе запчастей к кардану необходимо учитывать следующее:

  • размер деталей;
  • метод крепежа подшипников;
  • тип карданной передачи.

Кроме того, большую роль играет производитель детали. Запчасти от разных производителей, как правило, разнятся в цене и качестве. Несмотря на желание приобрести менее дорогие детали, постарайтесь выбрать максимально удачное соотношение цены и качества. Наилучшие детали и запчасти к ним выпускают немецкие и японские компании, специализирующиеся на автомобилестроительной отрасли уже несколько сотен лет.

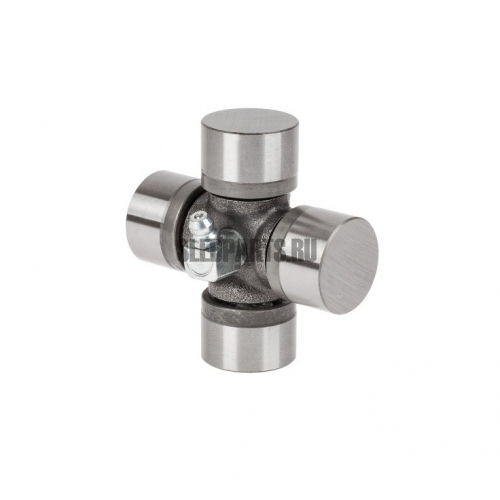

Замена крестовины

Перед заменой снимается кардан. Но прежде чем разбирать, необходимо учесть ряд моментов:

  • Для более лёгкого откручивания гаек их необходимо смазать ВД-40.
  • Пометить зубилом фланца кардана и заднего моста для предотвращения вибрации.
  • Для сохранения резьбы применяют изогнутый накидной ключ.
  • При прокручивании болтов их фиксируют отвёрткой.

Начинается всё с отворачивания четырёх штифтов на механизме. Снимается крепление подвесного подшипника. Затем и кардан. Он достаётся из шлицевого соединения КПП. Этот фрагмент обматывают материей для предотвращения попадания песка.

Далее потребуются следующие инструменты: молоток, круглогубцы, широкая отвёртка и трубка соответствующего калибра. Механизм зажимается тисками. Крестовины снимаются специальными приспособлениями. После вынимаются стопорные кольца. Затем происходит выбивание чашки из проушин. Применяют молоток и проставку. Подготавливаем детали и устанавливаем крестовину.

Важно! Для улучшения качества починки необходимо произвести чистку проушины и вилки от грязи и удалить ржавчину. Для этого применяются щётка с металлическим ворсинками и наждачная бумага

Поверхности внутри тоже стоит обработать и смазать, прежде чем проводить установку. Шилом или тонкой отвёрткой производится чистка колец. Крестовину отделяем от чашек и устанавливаем её между проушин. При снятии чаш стоит внимательно следить за иголками, чтобы те не рассыпались. После чего их возвращают на крестовину и топят до открытия стопорных канавок. Под конец заменяются кольца

Для этого применяются щётка с металлическим ворсинками и наждачная бумага. Поверхности внутри тоже стоит обработать и смазать, прежде чем проводить установку. Шилом или тонкой отвёрткой производится чистка колец. Крестовину отделяем от чашек и устанавливаем её между проушин. При снятии чаш стоит внимательно следить за иголками, чтобы те не рассыпались. После чего их возвращают на крестовину и топят до открытия стопорных канавок. Под конец заменяются кольца.

Виды карданных валов

Тип карданной передачи зависит от назначения. Компоновка разрабатывается на стадии проектирования. Выбор, зачем нужен карданный вал конкретной конструкции определяется техническими характеристиками автомобиля. В некоторых случаях необходим монтаж многовального механизма с несколькими шарнирами.

Асинхронные

Асинхронная схема применяется во многих автомобилях с задним или полным приводом. Особенность – в процессе движения формируются неравные угловые скорости. Это происходит из-за соединения двух вилок с помощью крестовины под прямым углом. Второстепенный вал 2 раза отстает и 2 раза обгоняет главный. Для компенсации устанавливают дополнительные карданные шарниры неравных скоростей. Они монтируются на концах вала. При такой схеме допускается изменение угла между трубами до 20°. Недостаток – из-за усложнения нужно частое обслуживание, ремонт.

Синхронные

Решением проблемы асинхронных моделей стали ШРУСы – шарниры равных угловых скоростей. Они имеют различную конструкцию. На автомобилях Pegout и Renault монтируют «Трипод». В нем передача крутящего момента происходит через 3 сферических ролика. Они скользят в пазах вилки ведомого вала. Особенность синхронных карданов – возможность работать при углах отклонения до 70°. Происходит снижение вибрации, увеличивается безремонтный срок эксплуатации. Недостатки – есть вероятность повреждения пыльников на бездорожье.

Гибкая и жесткая полукарданная передача

Это одна из разновидностей карданного вала, предназначенная для компенсации угловых поворотов, небольшого изменения расстояния между КПП и задним мостом во время движения. Упругое звено изготавливается из резинотканевого материала или резины. Компенсация изменения угла происходит за счет сжатия или растяжения этого элемента. Жесткий карданный шарнир устанавливается в автомобилях редко. Причина – низкая степень надежности, повышенный шум во время работы. Конструкция применяется для компенсации дефектов монтажа.

Как проверить состояние карданного вала

Первые признаки появления неисправностей в кардане – шум и повышенная вибрация. Вторичные «симптомы» – протечка масла в месте состыковки вала с КПП, во время переключения передачи возникает стук. Для проверки необходима эстакада или смотровая яма. Нужен свободный доступ ко всем элементам, хорошее освещение.

Какие узлы необходимо проверить:

  • Крепления. Проверка наличия гроверной шайбы и степени ее затянутости на гайке промежуточной опоры и соединения фланцев. Возможный дефект – появление люфта и вибрации.
  • Состояние эластичной муфты. Возможно нарушение целостности, механические повреждения. Они влияют на степень компенсации смещений элементов карданного вала. Проверка – медленное вращение кардана по часовой стрелке и обратно. Должен отсутствовать люфт.
  • Появление зазоров между скользящей вилкой и валом. Причина – износ деталей. Для контроля нужно повернуть вал с муфтой. Если происходят «биения», есть люфт, необходима замена скользящей вилки.
  • Шарниры. Проверку удобно делать с помощью шлицевой отвертки. Она вставляется в проушины вилок. Признак неисправности – при движении есть люфт.
  • Подвесной подшипник. Если во время раскачивания вала наблюдается биение подшипника, это указывает на его замену.

Балансировку кардана рекомендуется делать на стенде. Для этого на вал устанавливают специальные пластины-балансиры. После работы проверяется их состояние

Альтернативный способ – токарная обработка.Важно: можно попытаться сделать балансировку кардана в домашних условиях. Но это не гарантирует полное устранение дефектов

Последствия несвоевременного ремонта

Как было сказано выше, данный элемент является очень надежным механизмом. Однако он имеет и существенный недостаток — быстрая износимость. Можно не заметить повреждение вала на ранних этапах, однако со временем симптомы неполадок лишь усиливаются. Многие автолюбители привыкают к посторонним звукам, вибрации и странному поведению автомобиля и стараются не замечать подобных изменений. Это в корне неверный путь. Самая серьезная поломка, которая может произойти — разрыв детали. Какое-то время механизм способен работать, будучи неисправным, но в любой момент он может оборваться и привести к неисправимым последствиям. Немало аварий происходит именно из-за резкой поломки этого устройства.

Именно поэтому при обнаружении каких-либо проблем с механизмом необходимо аккуратно и плавно съехать с дороги, остановиться и проверить состояние кардана. У водителей, которые бережно относятся к автомобилю и привыкли к аккуратному вождению, обычно не возникает проблем с карданом. Однако он все равно требует регулярного обслуживания. Не относитесь к этому халатно — от этого зависит ваша безопасность!

В большинстве случаев кардан подлежит ремонту или же замене крестовины или подшипника. Лишь в случае серьезного повреждения или разрыва требуется полная замена устройства.

Инструкция по замене

Снятие кардана зачастую является невероятно тяжелой задачей для простых автомобилистов. Но не стоит расстраиваться — при наличии определенных инструментов вы сможете без проблем самостоятельно справиться с этим процессом.

Для успешного снятия кардана необходимы ключи на 12, 13 и 27, алюминиевые или медные накладки, молоток, кернер, крестовидная отвертка, пассатижи и шприц для смазывания.

Для начала нужно обеспечить неподвижность автомобиля, закрепив его на подъемнике или над смотровой ямой. Также рекомендуется провести очистку всех элементов, с которыми предстоит работать. Это облегчит разбор деталей и анализ их исправности. Рычаг коробки передач во время ремонта должен стоять в нейтральном положении.

Кардан необходимо краской отметить в месте фланцевой вилки шарнира. Далее при помощи ключа следует снять все крепления. Не забывайте, что вал обязательно нужно зафиксировать от вращения при помощи отвертки или какого-либо иного приспособления. После фиксации кардана можно извлекать болты и разъединять фланцы, при этом смещая карданную передачу вперед, к мосту. Если с первого раза это действие не увенчалось успехом, то проблема, скорее всего, в налипшей коррозии. Постарайтесь аккуратно работать с механизмами, чтобы не повредить их.

После этого можно отсоединять два основных болта крепления. Затем следует демонтировать шлицевое соединение и снять карданную передачу. Карданный вал демонтирован.

Причины неисправности и способы их обнаружения

У данного устройства можно обнаружить множество видов неисправностей, каждая из которых является следствием каких-либо причин. Такими неисправностями могут служить:

  • Утечка масла
  • Стук и вибрация при заведении автомобиля и на высоких скоростях
  • Скрип детали
  • Люфтовая вибрация
  • Звон или свист.

Прежде чем начать извлекать карданный вал, внимательно осмотрите механизм и все, что находится вокруг — это необходимо для обнаружения проблемы. В случае если дело в ослаблении крепления болтов, не составит труда более надежно закрепить их и избавиться от надоедливого стука. В более серьезных неисправностях может потребоваться замена шарнира или крестовины. Также одной из распространенных проблем является загрязнение кардана. Для устранения необходимо лишь очистить механизм от налипшей грязи.

Если вы слышите шуршащий звук, то неполадки сосредоточены в подвесном подшипнике. Когда он исправен, при вращении не слышно посторонних звуков, вращение происходит тихо и плавно.

Итог

Карданный вал — это необходимый элемент для автомобилей, вынужденных преодолевать долгие и тяжелые дороги, ездить по бездорожью и разбитым улицам. Данная деталь присутствует не в каждом автомобиле, однако их можно встретить во многих машинах. Главным достоинством кардана является его износостойкость и прочность. В ходе развития технологий выпускаемые карданы становятся все более надежными и долговечными. Однако даже самая прочная деталь требует ухода и регулярного обслуживания

Обращайте внимание на срок службы карданного вала по мануалу и старайтесь проверять его исправность до предполагаемой даты выхода из строя. Своевременная диагностика и ремонт позволят кардану прослужить гораздо дольше и избежать дорогостоящей замены

При регулярном осмотре компонентов вала можно на ранних этапах обнаруживать неполадки и заменять лишь отдельные компоненты механизма.

А вы сталкивались с неисправностями карданного вала? Если да, то напишите, какие меры по обнаружению проблемы предпринимали и как ремонтировали.

Делитесь этой статьей со своими друзьями и знакомыми, чтобы больше людей узнало полезную информацию о ремонте карданного вала. Хорошего дня!
