Cистема смазки (смазочная система) и её неисправности

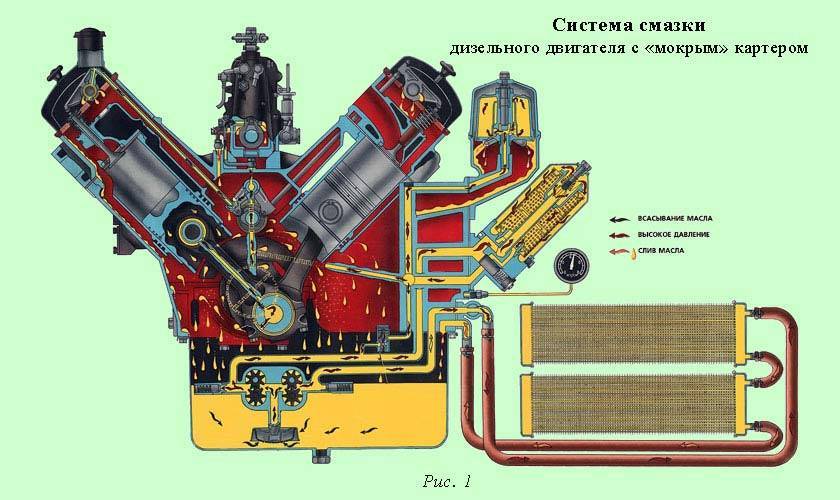

Устройство и принцип работы

Масляный насос приводится в действие крутящим моментом, поступающим от распределительного вала через зубчатую передачу или шкив. Существуют также автономные схемы привода насоса, использующие электродвигатель, однако они не получили широкого распространения.

Конструктивно насос представлен герметичным металлическим корпусом, в котором расположена одна пара или две пары шестерен. В паре шестерен одно из зубчатых колес является ведущим, то есть соединено шпонкой с валом привода, а второе вращается свободно. При проектировании и изготовлении масляных насосов основным требованием, предъявляемым к конструкции, является минимальный зазор между зубцами взаимодействующих шестерен, а также между зубцами каждой шестерни и корпусом. Это необходимо для обеспечения максимального КПД прибора.

Транспортировка смазочного материала осуществляется во впадинах, образующихся между зубьями взаимодействующих шестерен при их вращении. Таким образом, шестерни «выдавливают» масло в главный канал непрерывным потоком, формируя требуемое давление, регулировка которого возложена на редукционный клапан.

Редукционный клапан чаще всего располагается в корпусе масляного насоса и необходим для предохранения системы смазки от избыточных давлений, особо опасных во время пуска холодного ДВС, когда вязкость смазочного материала велика. Клапан располагают в канале, противоположные края которого соединены с камерами нагнетания и всасывания масляного насоса. Когда давление в норме, канал перекрыт поршнем или шариком, который поджимается пружиной. Сжатие пружины регулируют масляной пробкой, задавая тем самым давление в системе. При превышении порогового значения, поршень или шарик отходит от седла, открывая канал и выпуская часть нагнетаемого в главную магистраль масла обратно в камеру всасывания.

Современные масляные насосы делят на одно- и двухсекционные. Отличие двухсекционной системы от описанной выше конструкции заключается в наличии дополнительной секции корпуса, шестерни которой отвечают за подачу масла в масляный радиатор для его охлаждения, обычно – с последующим сливом в поддон. Классическим примером такого устройства служат насосы двигателей грузовых автомобилей марок ЗИЛ и ЯМЗ.

Ремонт масляного насоса автоматической коробки передач (АКПП)

Признаки, предвещающие ремонт

Проблемы с масляным насосом в коробке передач приводят к недостаточной смазке подвижных элементов и повышения общей температуры внутри трансмиссии. Как результат могут возникать существенные проблемы с подвижными механическими элементами, что приводит к необходимости дорогостоящего и сложного ремонта. Именно поэтому при первых признаках поломки масляного насоса мы рекомендуем вам обращаться к опытным специалистам. Определить проблемы с коробкой передач автовладелец может по появлению заметных толчков акпп при переключении некоторых передач, что может свидетельствовать о недостаточном количестве смазки фрикционов, страдает динамика разгона, появляется непрерывный вой, который меняется в зависимости от оборотов двигателя. Рекомендуем как можно скорее обратиться в сервисный центр, что и позволит вам устранить поломку с минимальными затратами. Ремонт насоса акпп должен осуществлять опытными специалистами.

Для замены насоса акпп необходимо сперва снять коробку

Расположение

Масляный насос в автоматической трансмиссии располагается внутри коробки передач, поэтому при появлении проблем с этим элементом требуется производить демонтаж защитного металлического кожуха с АКПП. В большинстве случаев для проведения ремонтных работ демонтировать коробку передач с автомобиля не требуется. Однако в данном случае вы должны учитывать особенности конструкции каждого конкретного автомобиля и конкретные модификации автоматической трансмиссии. Только лишь опытный мастер сможет быстро определить расположение масляного насоса и проведёт все необходимые ремонтные работы в максимально короткий срок.

Устройство и принцип работы масляного насоса — Видео

Неисправности системы смазки двигателей ВАЗ

Для начала рассмотрим неисправности системы смазки автомобилей производства ВАЗ (2106, 2107, 2108, 2110 и т. д.).

Одной из самых частых проблем на данных авто является несоответствие давления в системе – оно может быть завышено или занижено.

Высокое давление может быть из-за:

  • Заклинившего редукционного клапана насоса в закрытом положении, в итоге этот клапан не сбрасывает излишнее давление. Одним из признаков этой неисправности является появление течи масла в районе коленвала – высокое давление приводит к продавливанию сальника коленвала и масло выходит наружу;
  • Использования масла, не соответствующего по вязкости. Сильно вязкое масло будет значительно медленнее проходить по каналам, и масляный насос будет создавать избыточное давление;
  • Засорения продуктами износа масляных каналов, из-за чего их пропускная способность значительно снизится и будет возникать избыточное давление.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Как почистить топливную систему автомобиля

Такая неисправность, как сниженное давление, вплоть до полного отсутствия его в системе, встречается значительно чаще.

Причиной низкого давления может быть малый уровень масла, из-за чего насос попросту не может создать необходимое давление.

Виной также может стать и редукционный клапан. Его сильный износ или заклинивание в открытом положении приведет к недостаточному давлению в системе.

Низкое давление может и сигнализировать о значительном износе элементов двигателя (шеек и подшипников коленчатого и распределительного валов) или самой системы смазки (шестеренчатая пара масляного насоса).

Проблемы могут возникнуть и из-за сильно засоренной сетки маслоприемника или повреждения корпуса насоса.

Еще одной причиной низкого давления, сопровождающегося повышением уровня рабочей жидкости в поддоне является пробой прокладки ГБЦ. И хоть эта неисправность не относится к смазке, но повлиять на ее работу она может.

При появлении проблем в работе масляной системы лучше сразу же найти причину и устранить ее.

Как указано выше, зачастую причиной неисправности является нарушение работы масляного насоса, на него и в первую очередь нужно обратить внимание

Поскольку доступ к насосу производится через поддон, то можно сразу оценить и состояние маслоприемника.

Сам насос снимается с авто, оценивается его состояние, а также состояние приводной шестерни, расположенной на коленчатом валу. При обнаружении сильного износа или повреждения он заменяется.

Сложнее устранить неисправность, если засорены каналы. Прочистить их порой бывает очень сложно. Для этого применяются как химические средства, так и механическая чистка.

А вот если причиной неправильной работы является сильный износ элементов двигателя, то устранить ее получится только капитальным ремонтом силовой установки.

КамАЗ-740.

У двигателя данного автомобиля смазка конструктивно сложнее и включает радиатор охлаждения. Поэтому помимо вышеописанных неисправностей системы смазки добавляется еще одна – подтекание масла на трубопроводах или в местах их соединения.

Если утечка масла происходит из-за повреждения трубопровода его следует сразу же заменить.

Утечка же в местах соединения зачастую устраняется обычной подтяжкой гайки штуцера.

Установка Д-240.

На этом двигателе, применяемом на грузовых автомобилях ЗИЛ, а также тракторах МТЗ-80/82 старых моделей особенностью системы смазки является наличие центробежного фильтра очистки масла – центрифуги. Она также присутствует и системе смазки КамАЗ.

Причиной повышенного или пониженного давления в системе у этих двигателей может стать именно она.

Засорение сопел центрифуги, через которые выходит масло, может стать причиной повышенного давления. А сильный налет на стенках приводит к заклиниванию ротора центрифуги – масло не очищается, а просто вытекает с сопел и сразу возвращается в систему – это приводит к снижению давления.

Не стоит забывать и о механических неисправностях центрифуги – они могут привести к нарушению работы системы смазки.

Двигатели ЗМЗ.

У двигателей производства ЗМЗ, которые устанавливаются на «Волги», «Газели» и ГАЗ-53 неисправности идентичны вышеописанным.

Основные неисправности системы смазки

К основным неисправностям системы смазки двигателя можно отнести:

  • Утечку масла (через негерметичные соединения);
  • Нарушение герметичности сальников коленвала;
  • Засор фильтров тонкой и грубой очистки;
  • Повышенное или пониженное давление масла в системе;
  • Неисправность датчика давления масла;
  • Проблемы в работе системы вентиляции картера.

Давление в системе смазки очень важно, поэтому за этим параметром следит датчик, который в случае понижения или повышения давления сообщает об этом в ЭБУ, который, в свою очередь, оповещает водителя соответствующим индикатором. Причина повышенного давления масла может заключаться в увеличении степени вязкости масла

Степень вязкости масла играет важную роль, она должна быть в пределах, установленных производителем. Слишком жидкое масло быстро растекается, не позволяя масляной пленке образоваться. Чересчур густое, вязкое масло приводит к потере мощности двигателя, увеличению расхода топлива, затрудняет смазку деталей, по причине дефицита текучести, в общем оказывает негативное влияние на работу мотора

Причина повышенного давления масла может заключаться в увеличении степени вязкости масла. Степень вязкости масла играет важную роль, она должна быть в пределах, установленных производителем. Слишком жидкое масло быстро растекается, не позволяя масляной пленке образоваться. Чересчур густое, вязкое масло приводит к потере мощности двигателя, увеличению расхода топлива, затрудняет смазку деталей, по причине дефицита текучести, в общем оказывает негативное влияние на работу мотора.

Именно по этой причине автопроизводители всегда указывают какой вязкости должно быть масло в системе смазки. Правда бывают исключения. Так, например, в двигателях с повышенной степенью износа трущихся частей, разрешается использовать более вязкое масло, при этом указывается допустимое количество единиц.

Пониженное давление масла. Явление такого характера, как правило, возникает в результате увеличения зазоров в подшипниках коленвала. Также известно, что при прохождении масла сквозь зазоры, в картере образуется своего рода масляный туман, который нейтрализуется системой вентиляции картера. Кроме того, снижение давления характерно моторам, в которых увеличены зазоры в цилиндро-поршневой группе (ЦПГ). Одним из признаков пониженного давления является увеличенный расход масла или, проще говоря, “подъедание масла мотором”. Когда мотор ест масло, выхлопные газы приобретают синеватый оттенок, а сам выхлоп имеет специфический запах. Пониженное давление также может быть при недостатке масла в системе, то есть при низком уровне масла. Поэтому прежде чем выносить строгий приговор, проверьте элементарные вещи.

В некоторых случаях лампочка давления масла может гореть совсем не по причине проблем в системе смазки, а всего лишь по вине неисправного датчика давления масла. Будьте бдительны и учитывайте все варианты, довольно часто случается, что проблема лежит на поверхности, в то время как «гуру ремонта» выносят неутешительный вердикт и делают никому не нужный капремонт двигателя.

Если масло теряет свою вязкость по причине разбавления (топливом или антифризом), это также сопровождается снижением давления в системе смазки двигателя. Но как топливо или антифриз попадает в систему смазки?

Ответ на самом деле довольно простой, первое явление происходит по причине нерабочего цилиндра. Например, форсунка или свеча перестала работать по какой-то причине и несгоревшее топливо просто слилось в поддон вместе с маслом.

Второе явление, когда охлаждающая жидкость (ОЖ) проникает в масло встречается при несколько других обстоятельствах. Так, к примеру, ОЖ может приникнуть в систему смазки через трещины в блоке цилиндров или сквозь увеличенные зазоры в рабочих механизмах (клапана, свечи, кольца, задиры в цилиндрах, прогар прокладки и т. д.). Случаются также ситуации, когда в масло проникает антифриз по банальной причине, например, плохо затянутых болтов или некачественной прокладки.

Большое влияние на давление в системе смазки оказывает масляный фильтр, в случае его загрязнения ухудшается циркуляция в системе смазки, а также качество масла, кроме того из-за плохой проходимости существенно снижается давление в системе смазки.

Если уровень масла в норме, при этом давление в системе смазки низкое или вовсе нулевое, необходимо заглушить мотор, в противном случае проблем с двигателем не избежать. Резкое снижение давления до критического уровня может свидетельствовать о повреждении масляной магистрали масляного насоса или его привода.

Текст: www.autoposobie.ru

Основные неисправности системы смазки и способы их устранения

Основными неисправностями системы смазки могут быть: отсутствие давления, пониженное или повышенное давление масла, попадание охлаждающей жидкости в систему смазки и течь масла. Внешние признаки неисправностей: изменение уровня масла в картере двигателя, снижение давления и вязкости, изменение цвета масла. Синий оттенок отработавших газов указывает на сгорание масла в цилиндрах из-за сильного износа поршневых колец, гильз, поршней и т. д.

Причинами отсутствия давления могут быть: низкий уровень масла в картере, заедание редукционного клапана или неисправность привода масляного насоса. В этом случае необходимо соответственно причинам или долить масло в картер, или разобрать и промыть редукционный клапан, устранить неисправность в приводе масляного насоса.

Возможные причины пониженного давления масла: низкий уровень масла, повышенная температура масла, засорение маслоприемника, ослабление пружины редукционного клапана, износ вкладышей подшипников коленчатого вала. Для устранения этого соответственно причинам необходимо: долить масло, охладить масло и устранить неисправность в системе его охлаждения, снять поддон и промыть маслоприемник, промыть редукционный клапан, при необходимости заменить вкладыши подшипников коленчатого вала.

Причинами повышенного давления масла являются: густое масло или заедание редукционного клапана. Необходимо проверить вязкость масла и при необходимости заменить его, отключить масляный радиатор, проверить клапан и устранить заедание.

Повышенный расход масла возможен в следующих случаях:

1. На оборотах холостого хода длительно работал двигатель. Рекомендуется на оборотах холостого хода двигателя не работать без необходимости.

2. Если в смазочной системе турбокомпрессора через соединения произошла утечка масла, надо соединения подтянуть. Прокладки и уплотнительные резиновые кольца двигателя заменить при необходимости.

3. Когда колпак воздухозаборника или воздухоочистителя засорился, следует очистить сетку колпака или провести обслуживание воздухоочистителя.

Понижение давления в смазочной системе двигателя может возникнуть:

1. Когда у масла высокая температура

Следует обратить внимание на указатели температуры масла и датчики давления, убедится в их исправности. Через теплообменник проверьте прокачку охлаждающей жидкости

Не должна превышать 95°С температура охлаждающей жидкости. Затем через фильтр и теплообменник двигателя проверить прокачку, проверить, как работает теплоклапан, состояние теплообменных труб. А также можно промыть трубы дизельным топливом при необходимости.

2. Если у теплообменника загрязнены фильтрующие элементы фильтра, рекомендуется фильтрующие элементы поменять. Заменить или устранить негерметичность.

3. Заборник масляного насоса двигателя засорен. Заборник двигателя надо промыть. В случае неплотности и утечки охлаждающей жидкости и масла, следует проверить состояние уплотняющих колец и прокладок. Заменить вышедшие из строя. А в местах соединений проверить затяжку крепежных деталей. У пропускных деталей проверить герметичность.

4. В охлаждающую жидкость попало масло или наоборот. Герметичность охлаждающих труб теплообменника надо проверить.

5. Возможно, клапаны масляного насоса двигателя засорены или неисправны. Проверьте и замените сломанные пружины, промойте клапаны двигателя.

6. Если в подшипниках коленвала недопустимое возрастание зазора. Здесь будет уместно вкладыши подшипников коленчатого вала заменить.

Повышенное давление масла в смазочной системе двигателя вызвано если:

1. У масла высокая вязкость. Советуем, на соответствующее сезону заменить масло.

2. Клапан смазочной системы заедает. Надо осмотреть клапан, а заедание устранить. Неисправные детали заменить при необходимости.

Источник

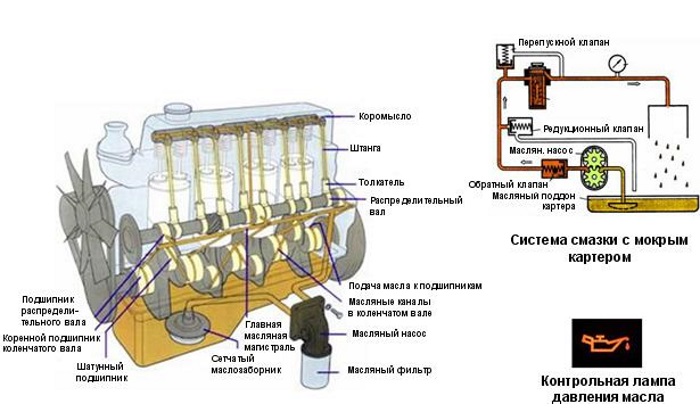

Как это работает?

Зная устройство системы смазки, проще понять принцип ее действия и особенности взаимодействия различных элементов Так, при пуске мотора момент вращения коленчатого вала передается к масляному насосу. Последний создает давление в системе, обеспечивает подачу смазывающей жидкости в каналы охлаждения и распределение масла ко всем трущимся элементам.

Как правило, масло поступает к следующим узлам — шатунными и коренным шейкам коленвала, поршневым пальцам и турбине (для турбированных моторов), а также к шейкам распределительного вала. В турбированных моторах, как привило, монтируются специальные инжекторы, обеспечивающие подачу смазывающей жидкости под давлением к поршневым пальцам.

Как только шейки распредвала получают свою порцию масла, смазывающий состав образует специальную ванночку в головке блока. Этой жидкости достаточно для обработки бобышки распределительного вала, а также клапанных толкателей и самих клапанов. В случае подъема уровня жидкости в ванночке смазывающий состав по специальным каналам направляется к поддону, где под влиянием шатунов и из-за выдавливания жидкости из-под шейных вкладышей формируется «туман», обеспечивающий смазывание маслом стенок цилиндров.

Как только этот процесс завершается, лишняя часть состав снимается с помощью колец на цилиндрах мотора (для этих целей предназначены так называемые маслосъемные кольца). Если в процессе работы в картере накапливается чрезмерное давление, к работе подключается сапун, который устраняет подобную проблему. Сам сапун имеет вид специального изделия, предназначенного для задержки масла и выпуска воздуха. Выход детали подключается к заборнику воздушного фильтра.

Смазывание стенок осуществляется непрерывно, а именно весь период, пока функционирует мотор. Давление масла контролируется с помощью смонтированного на выходе фильтрующего элемента датчика, а также указателя давления на панели приборов. Даже при незначительном несоответствии давления, рекомендуется заглушить мотор и выяснить причину поломки.

Неисправности системы смазки двигателя

Неисправности системы смазки двигателя

Понижение давления масла при любой частоте вращения коленчатого вала

Неисправен указатель или датчик давления масла. Убедиться в исправности контрольной лампы (указателя давления масла) и датчика. Отключить провод от датчика давления масла и замкнуть его на «массу». Если лампа загорится при включенном зажигании, заменить датчик. Если лампа не загорится, проверить контактные провода или заменить контрольную лампу.

Загрязнение маслоприемника. Заедание редукционного клапана в открытом положении (ослабление натяга пружины). Слить масло из картера двигателя. Снять масляный поддон и очистить маслоприемник и редукционный клапан от загрязнений и отложений. В случае уменьшения упругости пружины под нее следует подложить шайбу. Давление масла на эксплуатационном скоростном режиме должно быть 0,35–0,45 Мпа. При холостом ходе 0,05–0,09 Мпа.

Недостаточная вязкость масла. Проверить вязкость масла. Недостаточная вязкость может быть результатом разжижения масла бензином и загрязнения его продуктами износа.

Износ деталей масляного насоса. Снять масляный насос. После разборки промыть бензином детали и проверить их состояние. Замерить зазор в плоскости прилегания крышки к торцам шестерен. Зазор не должен превышать 0,15 мм. Замерить зазоры между шестернями, а также между шестернями и корпусом. В обоих случаях допускается зазор до 0,25 мм для автомобилей «Волга» и до 0,15 мм для «Жигулей». Если зазоры выходят за предельные значения, масляный насос заменить новым (рис. 18).

Рис. 18. Проверка износа масляного насоса.

Увеличение зазоров в подшипниках коленчатого и распределительного валов. Отремонтировать двигатель. Заменить вкладыши в коленных и шатунных подшипниках, а на автомобилях «Волга» также и втулки распределительного вала.

Внезапно исчезло давление масла

Контрольная лампа давления масла не горит после включения зажигания. Проверить цепь, идущую от датчика к лампе давления масла. Снять проводок с датчика и коснуться им «массы». Включить зажигание. Лампа горит – заменить датчик. Лампа не горит – проверить электрические провода и зачистить контакты. Если это не помогает, заменить лампу.

Контрольная лампа давления масла не гаснет после запуска двигателя или загорается во время движения. Немедленно заглушить двигатель. Убедиться в наличии необходимого количества масла в поддоне двигателя. Установить и устранить причину неисправности.

Вывернуть датчик давления масла. Прокрутить коленчатый вал стартером. Слишком слабая струя масла свидетельствует о засоре масляных каналов шламами и смолистыми отложениями. Слить масло в емкость. Не снимая масляного фильтра, залить промывочное масло до нижней отметки маслоизмерительного стержня. Запустить двигатель и дать ему проработать 10 мин при минимальной частоте вращения коленчатого вала. Слить промывочное масло. Заменить фильтр и залить свежее моторное масло, соответствующее сезону эксплуатации.

Перегрев двигателя. Уменьшить скорость движения. Остановиться. Устранить причины перегрева (см. главу «Двигатель перегревается»).

Из-за загрязнения заклинило редукционный клапан в открытом положении. На небольшой частоте вращения коленчатого вала давления масла нет. Снять масляный картер. Из масляного насоса извлечь редукционный клапан. Вычистить гнездо клапана. Продуть его сжатым воздухом. Поставить все детали на место.

Чрезмерное давление масла при прогретом двигателе

Засорение или заедание редукционного клапана давления в закрытом положении. Снять, очистить, промыть и проверить клапан. Включить масляный радиатор, если он есть.

Чрезмерная жесткость пружины редукционного клапана. Если при сжатии пружины на длину 20 мм потребовалось усилие более 65,5 Н, пружину заменить (ВАЗ-2106) (см. рис. 19). У автомобилей других моделей пружина редукционного клапана имеет другие характеристики.

Рис. 19. Проверка пружины редукционного клапана ВАЗ-2106.

Частичная или полная потеря пропускной способности фильтрующего элемента из-за загрязнения. Неочищенное масло поступает в двигатель через перепускной клапан фильтра, что может привести к задирам вкладышей коленчатого вала. Как можно быстрее заменить масляный фильтр, ибо неочищенное масло в случае загрязнения фильтрующего элемента, поднимаясь к клапану, по пути смывает с него грязь и несет ее в двигатель. (Предельное засорение фильтрующего элемента может наступить раньше срока замены масла в двигателе.)
