Датчики для измерения температуры двигателя снегохода

Стоимость датчика

Стоимость ЦИТД с датчиками под свечи зажигания снегохода – до 7 тыс. руб. Это заводская цена.

Длина провода (вместе со свечными кабелями) — 2,4 метра, и если есть на то необходимость, ее можно увеличить самостоятельно.

Прибор комплектуется всем необходимым для монтажа.

Гарантия составляет 12 месяцев, а минимальный срок службы — 5 лет.

Технические характеристики ЦИТД 5

Диапазон измеряемых температур-50…+250°С
Допустимая погрешность измерений±2°С
Температура подачи сигнала при перегреве195°С
Количество датчиковДатчик температуры двигателя — 2, датчик уличной температур – 1
Номинальное напряжение (постоянное или переменное)12В
Допустимое отклонение напряжения от номинала± 3 В
Потребляемая мощность1Вт
Температура эксплуатации-50 .. +40 ºС

Выбор между двумя моделями

Довольно часто пред потребителем встает вопрос: снегоход «Тайга Варяг 500» или же 550? Обе модели при этом очень популярны.

Для того чтобы правильно ответить на этот вопрос. Следует изучить характеристики обеих моделей.

Техническая характеристики «Тайга Варяг 500»

  1. 2-х цилиндровый мотор объемом в 503 см3
  2. Воздушное охлаждение
  3. Надежный и совершенный карбюратор «РМЗ 500»
  4. Топливная система -«MIKUNI» (Япония)
  5. Электронное зажигание от «DUCATI» (Италия)
  6. Два посадочных места – водитель/пассажир (модель планировалась одноместной)
  7. Ходовая часть – амортизаторы. Ход – 115 мм (у предыдущей – 150 мм)
  8. Подогрев ручек
  9. Эргономичный трубчатый руль от снегохода «Тикси»

В штатной комплектации отсутствует:

  • Электрозапуск
  • Раздельная система смазки

Техническая характеристики «Тайга Варяг 550»

«Тайга Варяг 550» оснащена комплектующими, пригодными для климата Сибири, Урала, Крайнего Севера.

Техническая характеристика «Варяг Тайга 550V» (что добавлено):

  1. Телескопическая подвеска «Барс 850». Ход – 277 мм.
  2. Передняя подвеска оснащена горизонтально расположенным амортизатором для облегчения передвижения по неровным дорогам. Это добавило энергоемкость.
  3. Произведена модернизация гусеничного грунтового зацепа. Это улучшило проходимость, динамику на большой скорости и при торможении, а также маневренность.
  4. Высокий руль улучшил как эргономику, так и внешний вид.

Таким образом, этот «Варяг» идет с улучшенной комплектацией, но не является источником конкурентоспособных преимуществ.

Post Views:
473

Установка датчиков температуры в головку двигателя

Установка датчиков температуры в головки двигателя – не сложен. Временные затраты такой установки составляют около двух часов неспешной работы. Для установки датчиков без снятия головок цилиндра с двигателя, необходимо заранее определить места высверливания углублений. К примеру, осмотрев аналог головки  в магазине. При высверливании углубления под датчик, отверстие не должно быть сквозным, будьте осторожны! Минимальным считается углубление, в которое датчик помещается на высоту от 7 мм.  Плюс такой установки является надёжная работоспособность, поскольку датчик устанавливается по принципу – один раз установил и забыл! В дальнейшем нет необходимости демонтировать датчики, к примеру, при замене свечей зажигания, а значит, нет риска повреждения. Недостатком установки датчиков температуры в тело головки двигателя, является невозможность руководствоваться общепринятым шаблоном критической температуры  в 180 – 200С (для различных двигателей температура может отличаться, следует изучить инструкцию тех. средства), так как такой шаблон приемлем для снятия температуры под свечой зажигания. Различные части двигателя имеют различный нагрев, связанно это с рассеиванием тепла. Пользователю необходимо самостоятельно в повседневной эксплуатации, путем аналитических наблюдений определить, какую температуру следует считать нормальной, а какую превышать не стоит. Для людей имеющих технический опыт, это не составляет труда. Вне зависимости от метода установки датчика, полезно изолировать выступающие части оболочки датчика (латунной гильзы), от набегающего воздушного потока – применив отрезок кембрика, который снизит тепловые потери, этот же метод можно применять при установке датчика под свечу зажигания.

Установка датчика температуры в головку снегохода Буран

На наш взгляд не самое удачное место для установки, хотя допустимое.  При такой установке датчика (со стороны выхлопа) показания будут более высокими. Ведь понятно, что выхлопные газы имеют значительные температуры. Установка была возможна и в другие места головки, см. пример снегохода Тайга. О том как работает кит набор Мото термометр на снегоходе Буран

Установка датчиков в головку двигателя снегохода Тайга

Место установки датчика выбрано в ребре жёсткости головки двигателя, проходящем крест на крест, от шпильки к шпильке. Толщина металла в этом месте около 26 мм

Установка датчика температуры на снегоход Рысь, по аналогии установки на снегоход Тайга

Внимание! На 2х цилиндровых моторах не следует устанавливать датчики температуры. скажем только у правых шпилек (как на фото ниже)

Это приведет к  значительным расхождениям в показаниях, до 30 градусов Цельсия. Причина достаточно проста –  место установки одного датчика близко к вентилятору и сильно охлаждается, второй же датчик установлен практически в эпицентре тепла. Во избежание этого эффекта, следовало расположить датчики  иначе – датчик левого цилиндра установить у правой шпильки, датчик правого цилиндра – у левой

Установка датчиков температуры в головку двигателя снегохода Рысь, также возможна в технологические отверстия имеющиеся на цилиндрах двигателя. Как правило отверстия необходимо углубить

Эксплуатация при влажной среде*

Отмечено, что при эксплуатации приборов на технике, испытывающей частое воздействие влаги, может наблюдаться окисление печатных плат, с последующим выходом из строя электронных частей. С такой ситуацией сталкиваются пользователи, ежедневно эксплуатирующие технику в режиме холод – теплый гараж, или на воде (водно-моторная техника). Уберечь прибор от влаги достаточно просто. Необходимо покрыть печатные платы защитным составом, препятствующему воздействию сырости. В радиомагазинах широкий спектр такой продукции. Перед нанесением защитного слоя, полезна протирка с применением чистого спирта. Мы не навязываем выполнение подобной процедуры, большинство пользователей просто ездят в течение сезонов, не испытывая проблем. Речь идет о частных условиях эксплуатации! Сам датчик не имеет достаточной герметичности, и погружение в электропроводящие жидкости, выводит его из строя. Тем не менее, его успешно используют для контроля температуры двигателя по t масла, погружая в картер двигателя. Также, при необходимости, с помощью специально изготовленного переходника снимают t охлаждающей жидкости, на 4Т моторах. И применяют вне двигателя, для измерения температуры окружающего воздуха – используя как уличный термометр.

Не забудьте поблагодарить автора, нажав кнопку рейтинг вверху страницы, или разместив ссылку на статью в сети интернет. Спасибо

Датчик температуры под свечу. Правильная установка на СНЕГОХОД

Снегоходы с воздушной системой охлаждения не имеют в стандартной комплектации датчика температуры двигателя. Однако это очень важный показатель, отслеживание которого позволит избежать перегрева двигателя. И как следствие предотвратить затратный по бюджету ремонт. Конечно, производителю техники выгодны большие объемы продаж запчастей и новых снегоходов в редких случаях, когда владельцу лень восстанавливать поврежденный перегревом двигатель. Для того, что бы избежать перегрева двигателя владельцы ставят на свои снегоходы датчики температуры двигателя. Бывают они двух видов с различиями по типу установки:

1. В виде проставки под свечу зажигания.

2. Установка термоэлемента непосредственно на блок цилиндров.

Первый тип самый распространенный и простой в установке. Однако он имеет существенные недостатки и таит в себе определенные риски. Во-первых, неаккуратная установка проставки под свечу зажигания может привести к нарушению герметичности камеры сгорания. А это в свою очередь может стать причиной прогара поршней и последующего дорогостоящего ремонта. Во-вторых, установка под свечу зажигания проставки неизбежно изменит высоту электрода в камере сгорания. А это в свою очередь изменит фронт распространения пламени при рабочем процессе. Как результат есть риск получить падение мощности, неполное сгорание топливо-воздушной смеси с последующим образованием нагара в камере сгорания. Нагар может вызвать неисправность лепестковых клапанов двухтактного двигателя.

Второй тип датчиков, устанавливаемый на блок цилиндров, имеет только один недостаток. Это инерционность. Теплопередача в металле происходит не мгновенно. Соответственно присутствует некая задержка. Т.е. в случае резкого увеличении нагрузки или роста температуры несколько секунд двигатель может продолжать работать в опасных режимах. Например, из-за внезапно образовавшегося подсоса воздуха происходит мгновенное увеличение температуры рабочей смеси. И начинается процесс перегрева который снегоходчик заметит лишь с опозданием. Этот же недостаток имеется и у проставок под свечи.

Есть ли способ обезопасить себя от перегрева?

Заметить перегрев до момента увеличения температуры двигателя и избежать необратимые процессы в камере сгорания? Хорошая новость заключается в том, что это возможно. Для того что бы предупредить перегрев необходимо контролировать не температуру блока цилиндров, а температуру выхлопных газов. До того как начался процесс перегрева датчик температуры выхлопных газов мгновенно покажет отклонения от рабочих параметров. Таким образом, снегоходчик имеет возможность не допустить необратимые последствия перегрева. Есть возможность остановить двигатель до начала разрушительного воздействия высоких температур.

Вывод очень простой. Измерение температуры любым датчиком температуры не дает гарантии защиты от пагубных последствий перегрева двигателя. Однако в любом случае наличие любого из датчиков лучше чем полное отсутствие информации о происходящем в двигателе. Тем не менее, лучший способ защитить себя от преждевременного капитального ремонта – установка датчика температуры выхлопных газов. Конечно это дорогостоящее решение. С достаточно трудоемкой установкой. Однако только датчик температуры выхлопных газов дает полную картину происходящего в двигателе вашего снегохода и позволит избежать гораздо более серьезных трат в будущем.

Если у вас нет вообще никакого датчика — ознакомьтесь с советами как избежать перегрева двухтактного мотора.

Источник

Запчасти и аксесуары для снегохода Yamaha BRP Arctic Cat Polaris в Томске

Запчасти для снегохода Yamaha BRP Arctic Cat Polaris со складов в Новосибирске и под заказ из США, Японии, Канады.

В наличие более 2000 наименований снегоходных запчастей и аксессуаров.

+Оригинальные запчасти Yamaha

+Дубликаты снегоходных запчастей производства США Канада Россия Китай

+Сани, кофры, чехлы, расширители лыж.

+Свечи NGK оригинал и иридий!

+Шлема Vega с двойным стеклом и маской от 4585р.

+Масла MOTUL, Petro Canada, Amalie.

+Акция по маслам Liqui Moly при покупке от 2-х литров подарки.

Запросы на запчасть просьба присылать на почту которая указана в контактах. С указанеем марки модели и года выпуска снегохода. Не забывайте указывать ваше имя и номер телефона.

Запчасти для снегоходов Yamaha (ямаха) Viking (викинг), Nitro, Professional, Venture,

BRP SKI-DOO, LYNX, WIDE TRACK, YETI, ARMY, RENEGADE, SUMMIT

Arctic Cat SNOW PRO, Z1 TURBO, Bearcat

Polaris PRO-RMK, SWITCHBACK, WIDETRAK LX.

ВНИМАНИЕ. Обновите свой браузер! Наш сайт некорректно работает с IE 8 и более старыми версиями.

Мизерный датчик у брюника, каким бы он гавенным небыл, там термопара. Весь датчик размеров с шарик в диаметре меньше мм. А этот разбери ради любопытства, посмотри что там в этой трубочке. будешь сильно удивлен.

https://paraplan.ru/forum/post/2330251 / Брюник мой был куплен в 2007г, эксплуатируется с тех пор, стоит на дуге паралета и принимает на себя всю вибрацию ВМУ, моточасы глючат, сбрасываются, перестал работать тахометр. Все остальное как часы!

Редактировалось: архимед (16 Июл 2019), всего редактировалось 1 раз

По факту, наиболее нужными являются показания изменения ТГЦ. В исправном и отрегулированном двигателе в умеренном режиме наблюдать за температурой практически нет необходимости. Она стабильна. Выжали гашетку для набора высоты и тут уже нужно смотреть, особенно на двигателе склонного к перегреву, температура может взлететь за пару минут, нужны оперативные данные по изменению, а тут прибор не понятный до него дойдет когда уже мотор просядет в прихвате. Или же смесь обеднилась, тут вообще с торможеным прибором ловить нечего, потом голову ломаем, ТГЦ в норме а двигун в хлам

Сравнивать два прибора нужно даже не по точности показаний, хотя это тоже важно, а по реакции. К примеру суем два разных датчика в кипяток и наблюдаем показания, прибор который быстрее покажет максимальную температуру и будет лучше

Опускать в кипяток нужно только кольцо которое зажимается под свечой, а не всю приблуду. В примере с обсуждаемым прибором это будет иметь значение.

Датчик температуры Буран (электронный мото — термометр −70/+250)

Описание: Универсальный электрический прибор для снятия данных с 2х-4х тактных двигателей — снегоходов, мотоциклов, скутеров, лодочных моторов и прочее… Рабочее напряжение 12 Вольт (от 7.5 до 20 вольт). Датчик температуры — контактный (цилиндр-свеча) — диапазон измеряемых температур от −70 до +250 С; Корпуса не имеет. Размеры незначительные, легко врезается в любое место Работает корректно± 1С.

Для установки датчика под свечу необходим дополнительный переходник.

Возможна доставка по России почтой с наложенным платежом.

Перед отправкой, датчики проверяются на корректность показаний.

Рекомендации по установке датчиков температуры

Монтируя корпус прибора в панель приборов снегохода учитывайте: место установки должно постоянно быть перед глазами, без помех обзора, с незначительным воздействием воздушных завихрений (при движении снегоход поднимает снежную пыль, которая в разных частях снегохода оседает не одинаково). Прокладка проводов осуществляется с применением частой фиксирующей укладки или следует помещать провода в дополнительную защиту типа кембрик. Изоляция проводов слабая, от вибрации может перетереться, что приведет к замыканию. При удлинении проводов датчика (если возникла необходимость), следует учитывать что температурный датчик полярный и производить соединение в соответствии с полярностью. Места соединений следует пропаивать, изолировать. Не стоит монтировать провода на скрутках. Возможно обойтись без пайки, применив для соединения проводов эл. разъемы автомобильного типа. В дальнейшем такое соединение более удобно при ремонтных работах, так как позволяет сделать компоненты прибора легко съёмными. Примечание! провода датчика термостойкие — выдерживают рабочую температуру двигателя, но не выхлопного коллектора. Удлинять их можно любым проводом, не превышая сопротивление каждого провода 5 Ом. Вне зависимости от метода установки датчика, полезно изолировать выступающие части оболочки датчика (латунной гильзы), от набегающего воздушного потока. Например, применив отрезок кембрика, который снизит тепловые потери, этот же метод можно применять при установке датчика под свечу зажигания. Подачу питания — подключение датчиков температуры выполнять в соответствии с руководством по установке прибора. Чаще используется подключение питания через замок зажигания. Как? На замках зажигания, имеется клемма, напряжение на которой отсутствует в моменты — ключ выключен, ключ повернут в положение работы эл. стартера, но имеется, когда зажигание включено, или двигатель запущен. Таким образом, замок зажигания выполняет функции выключателя. Схема питания достаточно проста: питание подается через отдельные провода с клемм аккумулятора — замок зажигания — схема, которую вы спаяли — прибор. Если замок зажигания отсутствует, возможно, использовать отдельный тумблер. При отсутствии аккумуляторной батареи, допустимо подключение к понижающим клеммам штатного стабилизатора напряжения. Четко запомните, что прибор не рассчитан на подключение к сети переменного тока, или напрямую к магнето двигателя минуя штатный стабилизатор напряжения. Так же его не следует подключать к старому типу выпрямительных устройств Российской техники типа ВУ.

Среднестатистическая рабочая температура исправного двухцилиндрового двигателя, при легких и средних условиях эксплуатации, составляет 140 — 150 градусов Цельсия. При любом из рассмотренных способах установки датчиков, температура расхождения между левым и правым цилиндром не должна превышать 20С. Полностью исправный, новый двигатель имеет расхождение по температуре левого и правого цилиндров в 5 — 10 градусов. Допустимым считается до 20 С. При этом разброс температуры между цилиндрами может меняться в зависимости от скорости движения.

Установка датчиков под свечу зажигания имеет несомненные плюсы к которым относятся: если двигатель на гарантии, такая установка не приведет к её потере (требует уточнения у дилера); способ установки менее затратен по времени; определенная точность показаний — датчик находится в непосредственной близости к эпицентру горения, на него не воздействует рассеивание тепла в различных частях двигателя — при такой установке, при снятии показаний, возможно, опираться на общепринятый шаблон 180 — 200 градусов (в соответствии с инструкцией по эксплуатации конкретного технического средства). К минусам такой установки относится большая вероятность повредить датчик при монтаже свечей зажигания.

Примечание: Прибор имеет возможность питания как от переменного, так и от постоянного напряжения 12В.

Примеры установки

На снегоходе «Варяг 500», в отличие от 550-кубового варианта, нет штатного датчика температуры. Можно аналогичным образом установить использованный там KOSO RX2N+ RMZ — в этом случае сам прибор устанавливается на место штатного спидометра, подключается к сети питания.

А затем на один из выхлопных патрубков как можно ближе к мотору надевается специальный хомут из установочного комплекта.

Приваренная к хомуту резьбовая втулка используется как кондуктор для сверления в патрубке отверстия, а затем в нее заворачивается датчик. Установка в этом случае проста, но отталкивает высокая цена самого комплекта.

Также можно использовать комплекты с датчиками температуры под свечи — как двухканальные (с контролем температуры каждого цилиндра), так и одноканальные.

При установке одноканального индикатора как на этот, так и на любой другой снегоход с двумя цилиндрами желательно устанавливать датчик под свечу цилиндра, отдаленного от крыльчатки охлаждения — он обдувается более горячим воздухом и перегреется первым.

Для снегоходов «Рысь» удобно использовать технологическое отверстие сбоку головки цилиндра. При установке датчиков, идущих в комплекте с прибором ЦИТД-4, его нужно доработать, углубив сверлом на 6 миллиметров.

Отверстие заполняется теплопроводной пастой, и туда заворачивается датчик, корпус индикатора же врезается в приборную панель.

Обычно приборы выпускаются круглыми для упрощения монтажа, так как для их установки потребуется лишь коронка и шуруповерт.

Открытая конструкция снегохода значительно облегчит прокладку проводки.

Но вот к исполнению самого индикатора температуры есть требование: врезать его некуда, следовательно, он должен быть рассчитан на наружный монтаж или для него придется приобретать специальное крепление (подиум).

Для установки на импортный снегоход, например, популярной в России фирмы Yamaha, может быть удобным разное исполнение датчиков в зависимости от конструкции снегохода.

Так, свободное место на панели Yamaha Viking VK 540 позволяет врезать туда популярные приборы ЦИТД.

Конструкция ряда снегоходов позволяет устанавливать датчики температуры не под свечи, а под гайки крепления головок цилиндров.

Этот способ более удобен, так как упрощает смену свечей зажигания и исключает возможность повредить при этом датчик.

Датчики в таком случае нужно размещать ближе к центру двигателя — в этом случае будет наименьшим разбег показаний из-за разного расстояния от вентилятора охлаждения.

Какова стоимость работ?

Цена установки дополнительных приборов на снегоходы может значительно варьироваться даже в одном городе.

Дороже всего установка врезных индикаторов, еще больше поднимает ее необходимость сверления отверстий под резьбовые датчики температуры.

Также порядок цифр в прайс-листах обратно пропорционален уровню конкуренции.

В среднем работа по установке врезного индикатора с датчиками под свечи обходится клиенту в 200-2500 рублей, резьбовые датчики могут добавить к цене еще тысячу.

Если же корпус индикатора крепится на приборной панели двусторонним скотчем или через кронштейн, установка такого комплекта вряд ли будет дороже полутора тысяч рублей.

Многие спорят о том какая нужна одежда для катания на квадроцикле, давайте попробуем в этом разобраться.

Мы попытались собрать самые удачные фото Kawasaki Vulcan.

Как улучшить охлаждение снегохода и снизить температуру цилиндров

Многие пользователи без задумки ответят, назвав общеизвестные требования: пропорция масла, регулировки карбюратора и зажигания, чистота двигателя и правильная манера езды. Эти факты неоспоримы. А что делать, если выполнение этих основ не обеспечивает необходимых параметров? Ответ как всегда прост — доработать систему охлаждения двигателя своими силами. Какие шаги, возможно, предпринять в этом направлении, будет понятно по мере прочтения статьи. Самый простой шаг — изоляция выхлопной системы теплоизоляционными материалами. Затея этой модернизации заключается в том, что бы воздух засасываемой системой принудительного охлаждения не прогревался за счет обогрева выхлопным коллектором. Дополнительно такой метод снижает шумность работы. Глушители снегоходов импортного производства, изначально в своем устройстве, имеют внутреннюю набивку из высокотемпературных материалов с высокой степенью поглощения звука

К такой модернизации следует относиться обдуманно, поскольку выхлопная система теряет возможность отдачи тепла во внешнюю среду и её внутренние части начинают испытывать температурные нагрузки, на которые не рассчитаны. В результате внутри глушителя начинают отгорать сегменты, которые впоследствии свободно перемещаясь, создают металлические звуки не свойственные работе снегохода. Тем не менее, в каждом отдельном случае длительность разрушения глушителя индивидуально и может длиться годами

Более правильным решением следует считать отдельный подвод воздуха к воздухозаборнику или применение теплового экрана от воздействия глушителя. Говорить об этом нет необходимости, все фотографии представленных ниже дают четкое представление о том, как это возможно выполнить. Встречаются снегоходы, на которых штатно имеется забор воздуха по специальному каналу — кожуху из внешней среды. Неоспоримо, что возможность прямого забора воздуха из уличного пространства способствует улучшению охлаждения двигателя и снижению температуры цилиндров

Следующий действенный шаг по улучшению охлаждения двигателя и снижению температуры цилиндров в целом — установка экрана между выхлопным коллектором и цилиндрами двигателя. Эта идея используется на импортных снегоходах чуть ли не с основания снегоходостроения в России

Задача такого экрана отсечь воздушный поток проходящий по цилиндрам и не дать ему дополнительно прогреваться, соприкасаясь с раскаленным выхлопным коллектором. На собранном двигателе выглядит это примерно так. Причем, как видно из фотографии, кожух охлаждения практически отсутствует в месте выхода выхлопного патрубка

Примерно с 2001 года похожее решение стали применять на двигателях снегохода Буран, устанавливая на внутренней части кожуха охлаждения делитель воздушного потока

В случае отсутствия такого решения на вашем снегоходе, настоятельно рекомендуем взять этот метод на вооружение, изготовить пластину и установить, вне зависимости от марки снегохода. Тем более что с недавних пор похожую конструкцию стали применять на заводе при сборке двигателей снегохода Тайга. Эффект конструкции очень заметен даже без использования электронных датчиков температуры двигателя. Особенно сильно снижается тепловое напряжение левого цилиндра, также сводится к минимуму, разница по температуре левого и правого цилиндров. В качестве примера самостоятельного использования этого метода может послужить фотография, представленная ниже, при этом часть кожуха охлаждения, выделенная желтым цветом, была удалена

Есть умельцы, устанавливающие на снегоход по две крыльчатки вентилятора. Метод весьма спорный, поскольку в теории работа двух крыльчаток однонаправленного вращения будет сопровождаться излишним воздушным завихрением — мешать друг другу. В практике исследования ни кто не проводил и увеличивается поток воздуха или ослабевает сказать не возможно

Последней значимой доработкой системы охлаждения, является увеличение оборотов крыльчатки вентилятора . Достигается это изменением размеров шкивов с одновременным применением нештатной размерности вентиляторного ремня. Для такой модернизации, как правило, необходимо обращаться к токарю и иметь возможность подбора вентиляторных ремней

С чего начать свой путь к снижению рабочей температуры двигателя, решать вам. Главное мы постарались доходчиво донести, что поле для деятельности имеется обширное. И только вам решать, оставить все как есть или улучшив охлаждение своего снегохода повысить его эксплуатационные свойства, а значит безопасность движения

Не забудьте поблагодарить автора, нажав кнопку рейтинг вверху страницы, или разместив ссылку на статью в сети интернет. Спасибо

Источник

О датчиках температуры, тюнинге и ремонте снегоходов!

Здравствуйте! Купить ЦИТД 3 и ЦИТД 4 можно в магазине Yetipro.ru, что мы и сделали. Распотрошив почтовую коробку и поделив с товарищем содержимое, договорились устанавливать приборы вечером, тем более день был пятничный. В конце статьи будет ВИДЕО работы датчиков на СНЕГОХОДЕ!

И вот, наступил вечер! Снегоход Yamaha загнали в теплый гараж, с  температура 0 С, тем не менее не на улице, для установки цифрового индикатора температуры ЦИТД 3. На изучение инструкции по установке ушло около 10 минут, затем приступили. Работы выполняли вдвоем, с товарищем, поочередно загоняя свои снегоходы

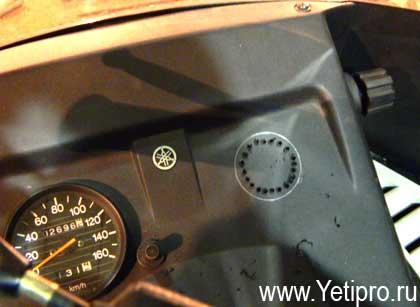

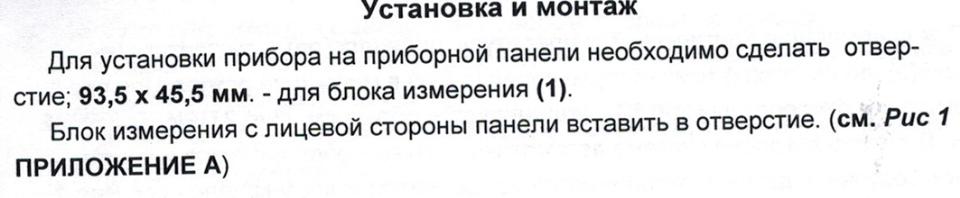

Оценив панель снегохода и пространство под ней, было намечено и отмечено место установки измерительного блока ЦИТД 3

Затем, приступили к выполнению выреза по намеченному контуру. Для чего был задействован шуруповерт марки HITACHI – другой для этих целей не подойдет))

На этапе работы, панель снегохода стала выглядеть так

После был использован острый нож с узким лезвием. Пластик панели Yamaha VK 540 оказался очень мягким и резался легко

И вот получили аккуратный вырез. Рядом просверлили отверстие под кнопку показаний датчика уличной температуры

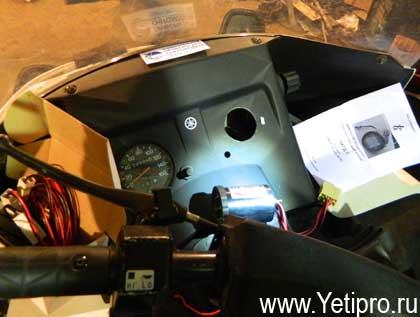

Вставив измерительный блок в отверстие, обнаружили, что корпус прибора упирается в крепление звукового сигнала заднего хода

Обдумав это событие, звуковой сигнал был откручен с места крепления

С помощью полотна по металлу, крепление было нещадно отпилено

А в капоте снегохода просверлено отверстие под новое место установки пищалки

Измерительный блок ЦИТД 3 и кнопка показаний уличной температуры были установлены, а мы приступили к укладке проводов прибора. Провода прибора толстые, с хорошим сечением, что вселяет уверенность. Крепили прямо по косе проводки снегохода, с помощью пластиковых стяжек. В комплектности ЦИТД 3 имеются две пластиковых стяжки. Этого количества не хватает, лучше запастись ими заранее, или использовать подручные материалы, например изоленту. Датчик уличной температуры ЦИТД 3, закрепили на бампере, в районе левой петли капота снегохода

Протянув провода датчиков к двигателю, столкнулись с необходимостью снятия верхней крышки кожуха обдува. Конечно, можно было завести датчики температуры через отверстия свечных колодцев, но выглядит это не красиво. А открутить 4 болта крепления крышки секундное дело

Открутив болты, пошатывая, тяните крышку в сторону левого борта снегохода. Снимается она легко. Сняли свечи зажигания и кусачками скусили с них уплотнительные кольца. Расположили датчики температуры в свечных колодцах таким образом, чтобы провода датчиков пролегали с меньшими изгибами. Изоляция провода датчиков температуры термически стойкая и не оплавляется от температуры цилиндров. Закрутили свечи на место

Установили крышку кожуха обдува на место

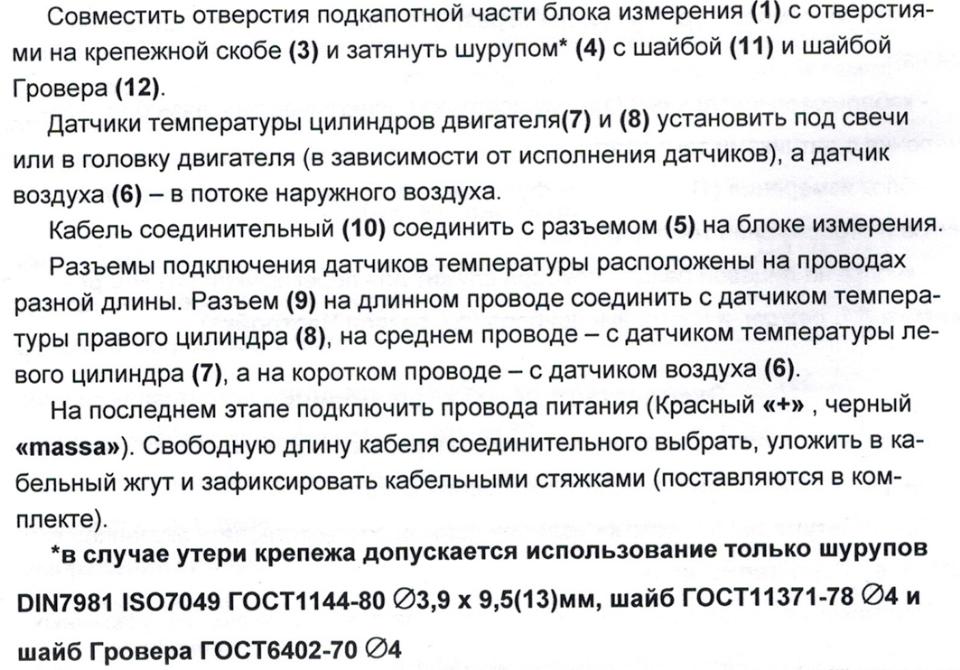

Закончив с механической частью, приступили к подключению прибора. Как сказано в инструкции, ЦИТД 3 может работать как от переменного, так и постоянного напряжения и ему все равно есть аккумулятор на снегоходе или нет. Подключили плюс прибора к лампочке подсветки спидометра, а минус на массу. (ПРИМЕЧАНИЕ на снегоходах Ямаха Викинг, без тахометра, в районе фары есть два свободных провода, у нас они были черного и голубого цветов. Подключать к ним ЦИТД, или что то другое, нельзя — сгорит. Эти провода предназначены для подключения тахометра, напряжение на них импульсное и растет в зависимости от оборотов двигателя.)
