Диагностические коды неисправностей управления подушками безопасности

Как проверить датчик, если горит лампочка подушки безопасности на панели

В наши дни в машинах наиболее часто фиксируют поломки таких устройств, как датчик присутствия пассажира на сиденье и спиральный датчик ПБ, находящийся в рулевом колесе. Работа первого из них заключается в том, чтобы установить вес человека, который занимает сиденье. Этот параметр дает возможность прибору рассчитать примерный возраст пассажира.

Технология, позволяющая определить возраст человека по весу, используется в транспортных средствах неспроста. Система безопасности получает сигнал, и передняя подушка отключается на автомате в тех случаях, когда место впереди занимает ребенок. Из-за небольшого роста детей, передняя ПБ очень опасна для них. Удар сработавшей подушки может даже стать причиной смерти ребенка.

К несчастью, датчик, который устанавливает вес пассажира, со временем начинает работать все хуже и хуже. Он перестает функционировать из-за того, что сиденье слишком часто передвигают. Такие манипуляции легко повреждают само устройство или провода. Если учесть, что система управления подушками беспрерывно мониторит состояние всех датчиков, то при неисправности одного из них сразу же начинает гореть лампочка. Этот индикатор сигнализирует о том, что система пассивной безопасности неисправна.

В некоторых авто владелец может своими руками отключать переднюю подушку пассажира. Это тоже одна из причин, по которым может гореть лампочка подушки безопасности на панели приборов. Интересен тот факт, что если ПБ отключили умышленно, но на кресло сел взрослый, она автоматически активируется.

Когда горит знак, означающий, что подушка отключена, но впереди на сиденье находится взрослый человек, это говорит о том, что одно из устройств SRS неисправно. Тогда сначала стоит убедиться в целостности проводов под передним креслом пассажира. Если получится найти повреждения проводки или установить, что «датчик веса» абсолютно неработоспособен, стоит поменять его на новый.

Еще одна распространенная проблема SRS – неисправность спирального датчика подушек. Он расположен между рулем и рулевой колонкой. За счет того, что устройство соединено с платой, могут работать разные кнопки на рулевом колесе. Однако этот узел тоже часто изнашивается, из-за чего кнопки на руле перестают функционировать, а ПБ водителя отключается. Чтобы все исправить, нужно заменить деталь, сняв рулевое колесо.

Перед тем как приступить к ремонту узла, требуется прежде всего убрать отрицательную клемму провода с аккумулятора и дать батареям разрядиться в течение 10–15 минут.

  • В каждом автомобиле есть датчики удара, количество которых зависит от модели. Эти устройства необходимы, чтобы отследить столкновение. Когда такие приборы не функционируют, лампочка на панели тоже начинает гореть, сообщая об ошибке.
  • Для того чтобы подушки не срабатывали при незастегнутом ремне, используются датчики замка ремня безопасности. Однако при любых манипуляциях с замком и при попадании туда воды, в системе происходят неполадки. Сигнал об ошибке соответственно отображается на приборной панели.

Чтобы понять, что именно неисправно, также используют диагностический сканер.

Как сбросить свет подушки безопасности Hyundai

В этом разделе мы покажем вам, как вы можете читать, стирать или очищать световой индикатор подушки безопасности Hyundai с помощью диагностического сканера Airbag OBD-II. Коды неисправностей, которые хранятся в модуле подушки безопасности (блок управления SRS), предоставляют точную информацию о том, почему световой индикатор подушки безопасности включен.

инструкции

  1. Найдите порт OBD-II под приборной панелью.
  2. Плагин в одном из упомянутых выше сканеров. Кроме того, вы можете использовать любой сканер OBD-II, который может считывать коды неисправностей из модуля управления подушками безопасности Hyundai.
  3. Поверните зажигание в положение II. Все огни приборной панели включаются, но не запускайте свой Hyundai. Индикатор подушки безопасности загорается и остается включенным.
  4. Выберите модель Hyundai (Elantra, Tucson, Accent, Santa Fe, Sonata, Genesis, Azera, Veloster, Equus и т. Д.)
  5. Выберите подушку безопасности/SRS в меню.
  6. Выберите Чтение кодов. Сканер свяжется с модулем управления подушками безопасности и получит коды неисправностей. Вы можете получить код, такой как B1620 – Внутренняя неисправность блока подушки безопасности.

Сброс света подушки безопасности Hyundai

Выполните шаги с 1 по 5, как описано выше. Процедура сброса подсветки подушки безопасности на Hyundai аналогична процедуре считывания кодов неисправностей. Затем, вместо того, чтобы выбрать Чтение кодов на шаге 6, выберите Очистить коды . Следуйте инструкциям на экране, чтобы очистить коды неисправностей подушек безопасности от блока управления Hyundai.

Обратите внимание, что некоторые коды не могут быть стерты, если вы не устранили проблему, вызвавшую световой индикатор подушки безопасности. Другими словами, если активен внутренний код неисправности или зафиксирован сбой, вы не сможете выключить световой индикатор подушки безопасности, пока не решите эти проблемы.. Для считывания и очистки индикатора подушки безопасности на вашем Hyundai вам понадобится диагностический сканер OBD II, который может извлекать коды подушек безопасности

Многие владельцы Hyundai пытаются отключить подсветку подушки безопасности с помощью стандартного считывателя кода OBD-II, но такие сканеры не могут сбросить подсветку подушки безопасности Hyundai.

Для считывания и очистки индикатора подушки безопасности на вашем Hyundai вам понадобится диагностический сканер OBD II, который может извлекать коды подушек безопасности. Многие владельцы Hyundai пытаются отключить подсветку подушки безопасности с помощью стандартного считывателя кода OBD-II, но такие сканеры не могут сбросить подсветку подушки безопасности Hyundai.

Диагностические коды неисправностей

3 — 1 Пониженный сигнал индикатора абсолютного давления во впускном коллекторе.3 — 2 Повышенный сигнал предыдущего элемента.10 — 1 Низкий сигнал индикатора микроклимата воздуха на впуске.10 — 2 Повышенный сигнал микроклимата воздуха на впуске.6 — 1 Пониженный сигнал микроклимата охлаждающей жидкости.6 — 2 Высокий сигнал охлаждайки.7 — 1 Пониженный сигнал нахождения дроссельной заслонки.7 — 2 Повышенный сигнал нахождения дроссельной заслонки.1 — 1 Пониженный сигнал от кислородного датчика до каталитического нейтрализатора.1 — 2 Повышенный сигнал от кислородного датчика до каталитического нейтрализатора.45 — 2 Бедная топливная смесь.45 — 1 Богатая топливная смесь.23 — 1 Цепь датчика детонации.4-1:4-2 Неверная работа датчика положения коленного вала.17 — 1 Отсутствие индикатора скорости.70-2:70-3 Отсутствие управления трансмиссией.41 — 1 Цепь датчика состава смеси.13-1:13-2 Пониженный или повышенный сигнал абсолютного давления во впускном коллекторе.И это далеко не весь перечень возможных кодов, что могут возникать вавтомобилях 2002, 2003, 2004, 2007, 2008 и моложе годов выпуска.

Ошибки блока ABS

11 — 24 Являются аналогичными VSA, исходя их источника возникновения.31 — 38 Указывают на неисправность электромагнитного клапана модулятора давления.41 — 44 Указывают на блокировку колёс во время работы абс.51 — 53 Отвечают за непрерывную работу или блокировку насоса системы ABS.54 Возможные поломкив реле FailSafe.61 — 62 Показатели напряжения.71 Указывает на разницу в диаметре установленных колёс на фит, rd1, торнео, стрими других моделях.81 Поломка блока управления.

Система пассивной безопасности

1-1:1-5 Поломки крепёжной системы в подушке безопасности водителя.2-1:2-5 Проблемы с подушкой безопасности переднего пассажира.5-1:5-4 Неисправность блока управления.6-1:6-4 Неисправность блока управления.7-1:7-3 Неисправность блока управления.8-1:8-3 Неисправность блока управления.9-1:9-2 Внутренняя проблема поломкиблока управления.10-1 Пришли в активацию подушки безопасности.

Система EPS

1 Поломкив цепи силового реле.2 Сломанная цепь Failsafe.3 — 4 Поломкав цепи электродвигателя.5 Поломкацепи электродвигателя.11 Сломан датчик оповещения ополомкецепи.12 Сломан VT3.13 Сломан индикатор VT1, VT2.14 Сломан индикатор поломки внутренней цепи.21 Сломан датчик питания IG1.22 Неисправен датчик скорости.23 Неверный сигнал вращения коленчатого валадвигателя.31 — 33 Напряжение датчиков.34 Поломка цепи.35 Определение вращения цепи.36 Усилитель.37 Неисправна цепь питания электродвигателя.

Коды ошибок системы VSA

11 Указывает нанеполадкив цепи индикатора частоты вращения в переднем правом колесе. Причиной может стать обрывание или замыкание.12 Сбои в оповещении о частоте вращения переднего правого колеса.13 Поломкаиндикатора, что указывает на частоту вращения переднего левого колеса.14 Сбои в оповещении о частоте вращения переднего левого колеса.15 Поломка индикатора, что указывает на частоту вращения заднего правого колеса.16 Сбои работы индикатора, что говорят о частоте вращения заднего правого колеса.17 Неполадкив цепи индикатора, что отвечает за частоту вращений заднего левого колеса.18 Сбои подачи сигнала от индикатора, что отвечает за количество оборотов заднего левого колеса.21 Указывает нанеисправность ротора индикатора, который указывает на вращение переднего правого колеса.22 Сигнализирует о поломке ротора датчика частоты вращения переднего левого колеса.23 Твердит о поломке ротора индикатора вращения заднего правого колеса.24 Указывает на поломки ротора частоты вращения заднего левого колеса.25 Поломки цепи индикатора отклонения от курса движения.26 Поломка цепи индикатора боковых ускорений.

Это далеко не весь перечень возможных ошибок, которые могут возникнуть в процессе эксплуатации хрв, b20b, степвагон, акппи прочих моделей автомобилей компании «Хонда».

Общие причины

Выполнение электромонтажных работ с подключенной батареей

Отключение компонентов, таких как стереосистема, сиденье, подушка безопасности, датчик системы подушек безопасности без отсоединения аккумулятора, является одной из наиболее распространенных причин появления предупреждения Volvo SRS.

Хорошей новостью является то, что вам не нужно доставлять автомобиль к дилеру для сброса предупреждающего сообщения SRS Airbag. Хотя вы не можете сбросить предупреждения о подушках безопасности с помощью стандартного сканера OBD2 или отсоединив аккумулятор, вы можете использовать сканер Volvo для удаления кода неисправности из модуля подушки безопасности.

Не забывайте всегда отсоединять аккумулятор при работе с электрической системой.

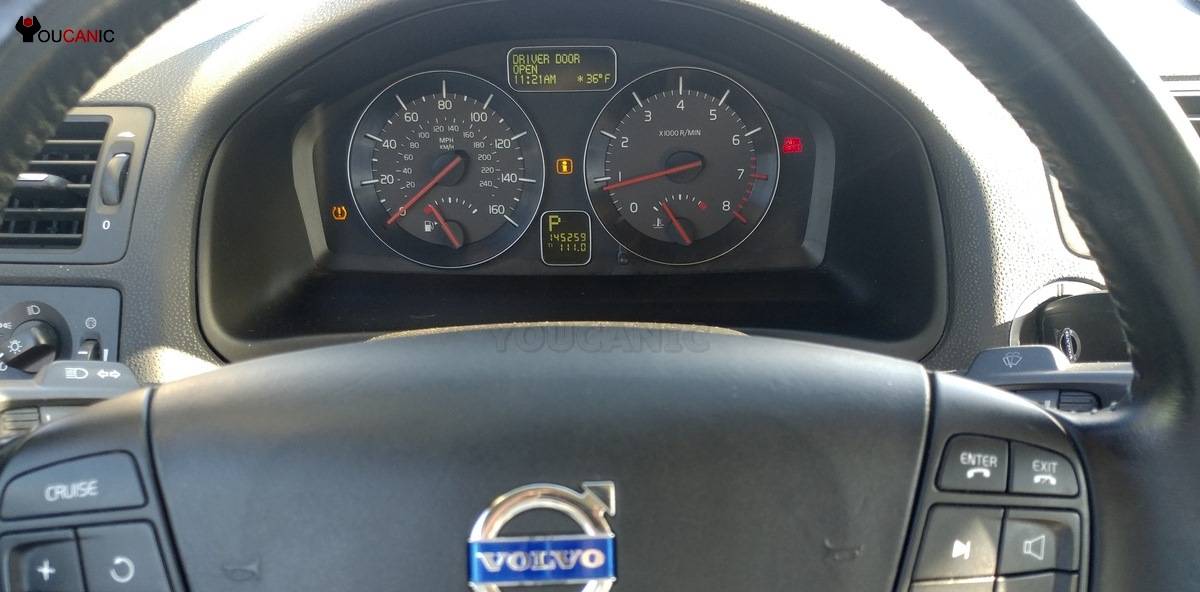

Комбинация приборов/DIM

Информационный модуль водителя (DIM), который Volvo называет комбинацией приборов, может выйти из строя. При сбое DIM появляется предупреждение о подушке безопасности SRS. Вы также заметите неустойчивые электрические проблемы на приборной панели , такие как другие сигнальные лампы, датчики не работают или спидометр не работает.

Вы можете узнать больше об этой проблеме здесь: Проблемы DIM Volvo Instrument Cluster.

Предыдущая авария

Если ваш Volvo попал в аварию, , даже если он незначительный, может загореться индикатор подушки безопасности. Аварийное событие будет сохранено в модуле SRS. После автомобильной аварии такие элементы, как натяжители ремней безопасности, срабатывают подушки безопасности, и их необходимо заменить .

После замены подушек безопасности и натяжителей ремней безопасности вам необходимо либо заменить модуль SRS, либо выполнить его сброс. Замена модуля SRS стоит 1000 долларов США +, но менее затратным решением было бы снять модуль SRS с центральной консоли и отправить его на ремонт специалисту.

Проверьте эти места, которые предлагают ремонт модуля подушки безопасности Volvo SRS.

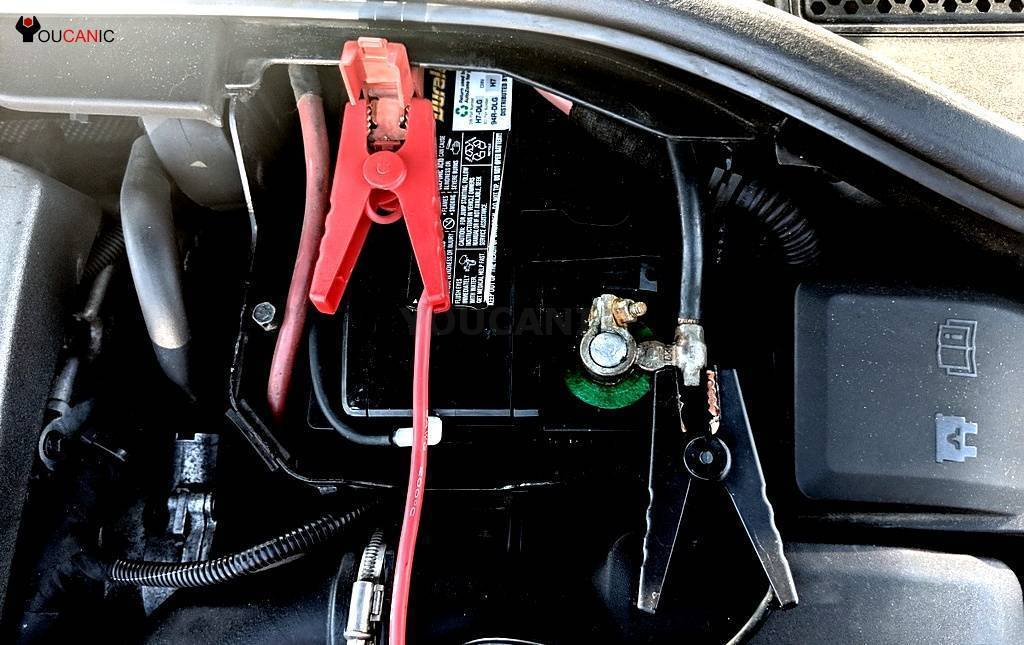

Разряженная батарея | Прыжок Старт

Сообщение о подушке безопасности Volvo SRS может также появиться, когда вы замените аккумулятор или запустите автомобиль, если он разрядился.

Это связано с тем, что модуль Volvo SRS не работает должным образом при низком напряжении. Поэтому он сохраняет код неисправности низкого напряжения в модуле SRS , который вызывает Срочное сообщение службы безопасности SRS . Коды, связанные с низким уровнем заряда батареи, можно удалить с помощью сканера Volvo.

Ниже приведены инструкции по сбросу света подушки безопасности Volvo.

Датчик веса пассажира (OWS)

Датчик веса пассажира (OWS) установлен в подушке сиденья пассажира. Он определяет вес пассажира на переднем сиденье. Датчик пассажирского сиденья иногда является виновником.

Еще одна связанная с этим проблема, которая возникает довольно часто, заключается в том, что провода под сиденьем, которые подключаются к датчику OWS пассажира, повреждаются или отсоединяются.

Осмотрите желтый разъем под сиденьем пассажира.

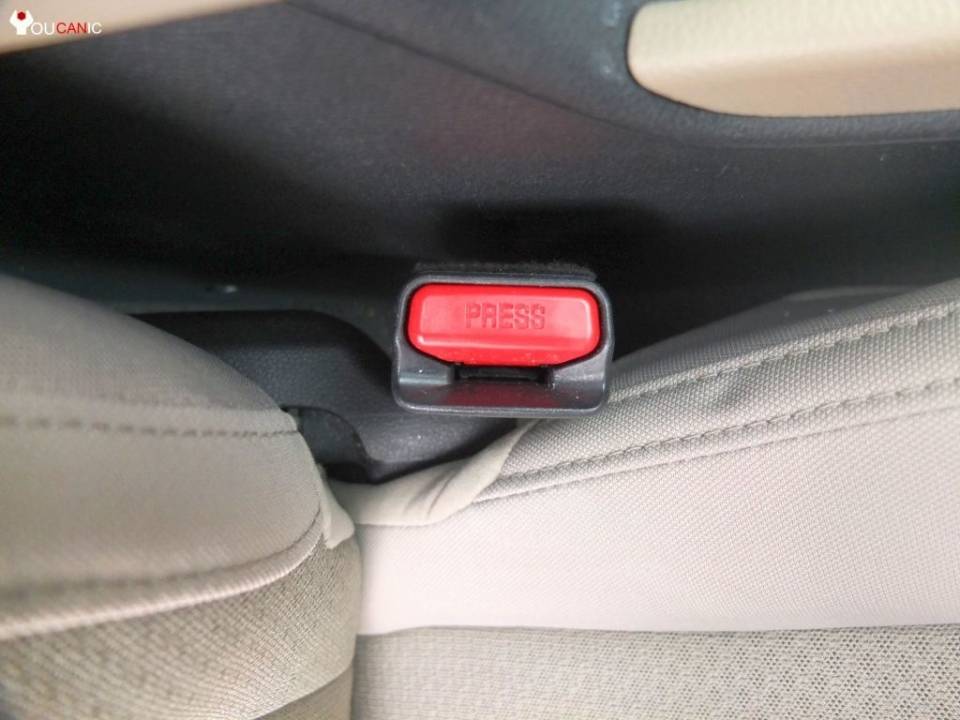

пряжка ремня безопасности

Пряжка ремня безопасности имеет небольшой датчик, который определяет, используете ли вы ремень безопасности или нет. Если провода к датчику ремня безопасности (который является не чем иным, как микровыключателем) отсоединяются, вы получите код неисправности, указывающий на разрыв цепи на пряжке ремня безопасности.Вы можете использовать мультиметр для проверки переключателей в пряжке ремня безопасности.

Модуль SRS

Модуль управления Дополнительной удерживающей системой (SRS) расположен под центральной консолью за переключателем. Он может потерпеть неудачу, особенно при воздействии жидкости. Не очень распространенная проблема.

Проблема с программным обеспечением

Программное обеспечение SRS может потребоваться обновить. Это может выполнить только дилер Volvo. Позвоните своему дилеру Volvo и спросите, есть ли отзыв модуля подушки безопасности или обновление программного обеспечения. В зависимости от того, сколько лет вашему Volvo, вы можете получить обновление бесплатно.

Блок SIPS

Система защиты от бокового удара (SIPS) – это пассивная система безопасности в Volvo, предназначенная для защиты от травм при боковом столкновении. Несмотря на то, что это редко, блок SIPS может выйти из строя и, возможно, потребуется заменить.

Основные причины загорания лампы «AirBag»

Одной из причин неисправности может быть повреждение тканевых мешков.

Произойти это может по самым разным причинам, но при самодиагностике, когда производиться проверка всех элементов, входящих в систему, датчики могут среагировать на состояние подушек.

Исправить все это можно только заменой мешков и сбросом настроек ЭБУ, чтобы ошибка стерлась из его памяти.

Вторая причина – срок службы подушек.

Если авто эксплуатировалось более 10 лет без попадания в ДТП, при котором сработали бы подушки, то они уже считаются с истекшим сроком, что может сказаться на их работоспособности.

При этом система будет сигнализировать о проблемах с системой. Устранить данную неисправность можно только полной заменой системы.

Виной горящей лампы «AirBag» может стать недостаточное напряжение в бортовой сети из-за разряженного АКБ.

Из-за этого полноценная самодиагностика не может быть проведена, и возникнет ошибка в ее работе. Устраняется это путем зарядки АКБ и сбросом настроек.

Не стоит забывать и о предохранителях. Если перегорел предохранитель, отвечающий за AirBag, то в любом случае это станет причиной горения сигнальной лампы.

Проводка системы тоже может стать причиной появления ошибки.

Нарушение целостности проводки, окисление контактов, обрыв провода обеспечит нарушение диагностики с последующей сигнализацией об этом. Решается неисправность проверкой проводки и контактов.

Система может реагировать на не пристёгнутый ремень.

Здесь сказывается совместная работа подушек с ремнем безопасности. Если он не пристегнут, блок управления AirBag будет сигнализировать об ошибке, причем в случае ДТП подушки не сработают.

А все потому что изготовители авто часто программируют систему так, чтобы при не пристегнутых ремнях, она не срабатывала.

Часто для устранения достаточно защелкнуть ремень в замке.

Поскольку в замках ремней установлены датчики, контролирующие пристегнутость ремня, то они тоже могут стать причиной загорания сигнальной лампы.

Если в замок попала вода – это может привести к их поломке, и как следствие – загорание «AirBag».

Также вода может стать причиной неисправности, если она попала на другие элементы системы, которые могут от нее стать неисправными. Здесь поможет только диагностика датчиков на работоспособность.

Отключение датчиков удара или их повреждение тоже может стать причиной неисправности системы. Поэтому при возникновении проблем, их тоже нужно осмотреть и проверить на работоспособность.

Также неисправным может быть и сам блок управления. Причем проблемы с ним решаются только полной его заменой.

Ремонтные работы тоже могут обеспечить проблемами с системой безопасности.

К примеру, при ремонте с авто снималась дверь. При этом вся проводка от нее отсоединялась. Если это производилось при включенном питании, блок управления «уловит» нарушение целостности системы.

Устранить эту проблему можно путем проверки подсоединения проводки и сброса настроек.

Замена рулевого колеса, если она была проведена неаккуратно, тоже обеспечит загорание лампы. Ведь при замене возможно нарушение контакта проводки или ее повреждение.

Устранить все можно снятием руля и проверкой проводки.

При замене кресел или передней панели тоже возможно повреждение проводки системы. Здесь тоже потребуется проверка проводки и ее контактов.

Еще причина, из-за которой лампа «AirBag» горит даже после обнаружения и восстановления работоспособности системы – это код ошибки, занесенный в память ЭБУ.

Поскольку эта ошибка сохранена, то даже после ремонта она обеспечит горение сигнальной лампы. Устранить все можно путем сброса настроек и обнуления памяти ЭБУ.

P0134 – Ошибка датчика кислорода: Нет сигнала

Код P0134 обозначает, что блок управления двигателем не получает сигнал от датчика кислорода. Обычно это происходит через некоторые время, когда компьютер обнаруживает что при определенных условиях (температура двигателя, обороты в минуту и т.д.) данные, поступаемые с датчика кислорода, не изменяются.

Как работает датчик кислорода?

Передней или верхний кислородный датчик расположен в выпускном коллекторе или в выхлопной трубе перед катализатором. Этот датчик контролирует количество кислорода в выхлопных газах и обеспечивает обратную связь датчика с блоком управления двигателем, сообщая ему информацию о бедной топливной смеси (слишком мало топлива и слишком много кислорода) или богатой смеси (слишком много топлива и слишком мало воздуха). В итоге, электроника в зависимости от данных, поступаемых с датчика кислорода, автоматически изменяет топливную смесь для максимальной эффективности работы двигателя.

Распространенные неисправности

Как вы уже поняли, если в вашем авто загорелась лампочка подушки безопасности, значит неисправность в системе обязательно присутствует. Современные производители автомобилей подходят к системе организации безопасности с особой ответственностью. Поэтому приборы, задействованные в этом узле, считаются самыми надежными и безотказными во всем автомобиле. Так что если загорелась лампочка неисправности подушки безопасности, нет смысла сетовать на ненадежность самой системы. Помните, что диагностические органы SRS Airbag очень редко ошибаются!

Если в вашем авто горит индикатор Airbag, это может быть следствие таких неполадок:

  1. Нарушение целостности одного из элементов системы. Не имеет значения, маленький он или большой, важный или не очень.
  2. Нарушение сигнала между элементами системы.
  3. Проблемы с контактами, расположенными в дверях. Чаще всего это происходит после ремонта или замены контактов. Если забыть подключить один из разъемов, лампочка начнет гореть.
  4. Повреждение ударных датчиков.
  5. Замыкание или всякого рода повреждения проводки в цепи системы.
  6. Перегорание предохранителя. Простая проблема, о которой многие вспоминают в последнюю очередь, разобрав уже половину машины.
  7. Программное или механическое повреждение блока управления системы SRS Airbag.
  8. Нарушение целостности и согласованности элементов цепи, вследствие замены или ремонта сигнализации.
  9. Неаккуратность при замене кресел или уборки в салоне. Под креслами лежит проводка, повредив которую можно вывести из строя всю цепь приборов.
  10. Восстановление подушек после аварии, без обнуления памяти в блоке управления.
  11. Завышенное сопротивление на одной из подушек.
  12. Слишком низкое напряжение в электросети автомобиля. Если загорелась лампочка подушки безопасности по этой причине, при замене аккумулятора все встанет на свои места.
  13. Превышение срока эксплуатации пиропатронов или самих подушек. Как правило, этот срок составляет порядка 10 лет.
  14. Непрофессиональный тюнинг, который часто приводит к нарушению целостности электрической цепи или датчиков.
  15. Намокание датчиков во время мойки машины.
  16. Неправильная замена аккумулятора.
  17. Неаккуратная замена руля.

Что делать, если горит лампочка подушки безопасности

Как было отмечено ранее, система SRS каждый раз при зажигании проверяет состояние всех элементов. Если при диагностике выявляется та или иная проблема, система сохраняет код ошибки. Он необходим для того, чтобы установить вид неисправности и убрать ее. Для этого не обязательно обращаться к специалистам. Сначала можно попробовать сделать все своими руками.

  • Начать нужно с самого легкого – проверить аккумулятор и подключение клемм, а также вспомнить дату последней замены батареи. Может уже пора купить новую?
  • Если машину только что вымыли, стоит исключить попадание влаги в системы. В случае подтверждения этой догадки, можно не волноваться. Вода испарится, и проблема исчезнет.
  • Требуется дополнительно проверить подключение разъемов и состояние проводки, если недавно датчик натяжения ремня безопасности отключали или самостоятельно меняли его детали.

Если после всех этих действий и даже после замены подушки безопасности лампочка по-прежнему горит, лучше продолжить поиск проблемы, подключив к этому профессионалов. Но неполадки будут устранены гораздо быстрее, если предварительно вы сами исключите основные возможные причины.

При дорожно-транспортном происшествии обычно срабатывают определенные узлы системы ПБ. Если этого не происходит, вероятнее всего прерван контакт с одним или несколькими электронными устройствами. Так, в «Пежо 307», к примеру, основные системы расположены в совершенно разных местах:

  • Блок управления системой безопасности обычно можно найти в центральной консоли. Он имеет лишь цифровую подпись. Поэтому чтобы выяснить, точно ли это то самое, что вы ищете, нужно вбить номер блока в поисковую систему.
  • Датчиков удара в этой модели «Пежо» четыре. Лампочка будет гореть, даже если один из них перестанет функционировать. При этом сама система, скорее всего, будет работать в прежнем режиме.
  • Пиропатроны преднатяжителей безопасности. Они требуются для того, чтобы при ударе ремни были жестко зафиксированы.
  • Задние, передние и боковые подушки безопасности.
  • Выключатель SRS.

Подушки безопасности водителя и пиропатроны преднатяжителей ремней срабатывают при любом лобовом столкновении.

Подушки безопасности пассажира срабатывают только в той ситуации, когда человек занимает свое место. Его присутствие мониторит специальный датчик. Он находится под пассажирским креслом.

После того как однажды подушки и преднатяжители уже сработали, нужно поменять ПБ и пиропатроны на новые. Иначе система не будет функционировать, а в автомобиле будет просто небезопасно.

Подушку безопасности, которая находится в рулевом колесе, заменить гораздо сложнее.

Сегодня одна ПБ обходится минимум в 4 тысячи рублей. По этой причине часто устанавливают эмулятор подушки безопасности – резистор на 2,2 Ом. Он размещается параллельно разъему пиропатрона.

Последний, по сути, представляет собой взрыватель и считается главным исполнительным механизмом ПБ. Когда на него поступает напряжение, спираль тут же нагревается, поджигая сам пиропатрон. В процессе горения выделяются газы, которые и наполняют ПБ. Пиропатрон преднатяжителей ремней – механический. Если используется резистор номиналом 2,2 Ом, он создает иллюзию того, что нить накала в рабочем состоянии.

Если система пассивной безопасности не работала и при покупке машины, а какая именно подушка уже срабатывала, вы не знаете, без компьютерной диагностики не обойтись. Только с ее помощью удастся определить подушки и преднатяжители ремней, которые нужно менять.

При продаже авто некоторые стараются полностью избавиться от данных о ДТП, хотя во многих странах это запрещено. Для удаления информации в блоке управления системой ПБ убирают сведения об ударах.

Для этого существуют специальные программы и технические средства. Ими и пользуются мастера, стирая и заново заполняя память микросхемы из блока SRS.

Находящиеся в машине люди будут в безопасности, если все узлы транспортного средства полностью исправны. Причем когда лампочка горит, это вовсе не говорит о том, что система подушек неработоспособна. Определить, есть ли в SRS неисправные элементы, и исправить положение, можно лишь после диагностики.

Если планируются какие-то работы, касающиеся системы безопасности подушек, сначала нужно отключить Airbag. Для этого есть переключатель ON/OFF.

Однако найти его можно не во всех моделях авто. Если переключатель отсутствует, придется отключать клеммы аккумулятора. Это необходимо для того, что в ходе работ подушки случайно не сработали. Иначе их замена и восстановление салона обойдутся в приличную сумму.

Стоимость ремонта света подушки безопасности BMW

Диагностика освещения подушки безопасности BMW у дилера обойдется вам как минимум в один час труда. Что означает $ 120 + в большинстве мест. Автономные ремонтные мастерские BMW могут отсканировать коды и заряжать только полчаса. Чтобы решить проблему, вам обойдется еще больше.

Для самостоятельной диагностики подсветки подушки безопасности BMW вы потратите в среднем 100 долларов на приобретение сканера, который может считывать специальные коды BMW. После того, как вы получите коды, вы можете решить, хотите ли вы решить проблему самостоятельно или поручить ее механику. По крайней мере, вы будете лучше понимать, что не так с вашим BMW.

Работоспособность таймера отключения зажигания в модуле управления

Описание схемы
ЭСУД является центром управления системы впрыска топлива. Она постоянно отслеживает информацию от различных датчиков и управляет системами, которые влияют на работу автомобиля. ЭСУД также осуществляет функции диагностики системы. Она может распознавать проблемы в работе, оповещать водителя посредством контрольной лампы индикации (Проверь двигатель), а также хранить диагностический код(ы) неисправности(ей), которые определяют проблемные зоны и помогают при проведении ремонта.

Электронно-перепрограммируемая постоянная память (EEPROM) используется для хранения программной информации и калибровок, необходимых для диагностики двигателя, трансмиссии и передач ЭСУД отслеживает флажок сброса ЭСППЗУ и биты переполнения интегральной схемы (ИС) счетчика низкого уровня питания. Если контроллер ЭСУД обнаруживает, что ИС счетчика низкого уровня питания сброшена из-за отключенной аккумуляторной батареи или неисправности ИС счетчика низкого уровня питания, то устанавливается диагностический код неисправности.

Условия установки кода неисправности
Сброс счетчика

  • Зажигание включено.
  • Двигатель не работает.

Погрешность счетчика

  • Напряжение зажигания больше 11 В.
  • Двигатель работает дольше 10 секунд.
  • Зажигание включено.

Действия, выполняемые при установке кода неисправности

  • Контрольная лампа индикации неисправности не загорается.
  • Контроллер записывает рабочие условия в момент определения неисправности. Эта информация сохраняется в буфере записей состояния и протоколах неисправностей.
  • Сохраняется архив диагностических кодов неисправности.

Условия очистки кода неисправности/индикации неисправности

  • Архив диагностических кодов неисправности очищается через 40 последовательных циклов нагрева без неисправностей.
  • Диагностический код неисправности может быть очищен сканирующим прибором.
  • Отключение питания контроллера ЭСУД более, чем на 10 секунд.

DTC P2610 — Работоспособность таймера отключения зажигания в модуле управления

ШагОперацияЗначенияДаНет
1 Провести проверку бортовой системы диагностики (EOBD).
Проверка проведена?

Перейти к операции 2

Перейти к «Проверка бортовой системы диагностики«.
2
  1. Используя сканирующий прибор, очистить диагностические коды неисправностей.
  2. Запустить двигатель и дать ему поработать на холостом ходу при нормальной рабочей температуре.
  3. Совершить поездку для установки кодов неисправности, как это указано во вспомогательном тексте.

Сканирующий прибор определяет эту диагностику как прошедшую и успешную?

Перейти к операции 5

Перейти к операции 3

3
  1. Выключить зажигание.
  2. Заменить контроллер ЭСУД.

Закончен ли ремонт?

Перейти к операции 4

4
  1. Используя сканирующий прибор, очистить диагностические коды неисправностей.
  2. Запустить двигатель и дать ему поработать на холостом ходу при нормальной рабочей температуре.
  3. Совершить поездку для установки кодов неисправности, как это указано во вспомогательном тексте.

Сканирующий прибор определяет эту диагностику как прошедшую и успешную?

Перейти к операции 5

Перейти к операции 2

5 Проверьте, не установлены ли дополнительные диагностические коды неисправности.
Отображены ли диагностические коды неисправности, которые не были продиагностированы?
Перейти к соответствующей таблице диагностических кодов неисправности Система в норме

Разное


Bosch Autoelectric Autoelectronic Motor-Management Dictionary: English-German-French (eng./ger./fr.)

Великолепный словарь для переводов по автоэлектрике, автоэлектронике и системам управления двигателями.

Второе издание ставшего уже популярным в России автомобильного справочника известной фирмы Bosch содержит самые необходимые сведения по устройству современного автомобиля и его основных систем, автомобильным материалам, а также по физике, химии, математике, метрологии и многим другим отраслям знаний, с которыми сталкиваются в своей практической деятельности инженеры-автомобилисты. Второе издание дополнено сведениями о новых системах управления двигателями, топливных элементах, круиз-контроле и пр. 992 страницы. (100 Мб.)

Как здесь найти нужную информацию?
Расшифровка заводской комплектации автомобиля (англ.)
Расшифровка заводской комплектации VAG на русском!
Диагностика Фольксваген, Ауди, Шкода, Сеат, коды ошибок.

Если вы не нашли информацию по своему автомобилю – посмотрите ее на автомобили построенные на платформе вашего авто.
С большой долей вероятности информация по ремонту и обслуживанию подойдет и для Вашего авто.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
