Из мотоцикла ИЖ Планета-5 сделали уникальный трехколесный снегоход-болотоход

Общие технические характеристики

Самодельные трициклы преимущественно изготавливают на рамах мотоциклов или конструкциях, сваренных вручную из металлического профиля. В качестве колес выступают ободрыши от грузовых машин или тракторов. Трансмиссию, тормоза, рулевую тягу формируют из запчастей отечественных и зарубежных автомобилей либо мотоциклов.

Для сравнения в таблице приведены параметры 2 серийных отечественных трициклов.

ХарактеристикаТМЗ-5.971ЗИД-200 (Фермер)
Объем мотора (куб.см)199196,9
Мощность (л.с.)13,613,0
Габариты (м)2,3х1,35х1,252,2х1,5х1,2
Вес (кг)250210
База колес (м)1,521,5
Просвет дорожный (см)16,013,0
Скорость по максимуму (км/ч)70,050,0

Постройка трайка своими руками (48 фото)

Все началось в сентябре 2003 года. В Крыму, гуляя по вечерней набережной я наткнулся на бородатого паренягу, который предлагал за 10 гривен сфотографироваться на чудо-самодвижещемся аппарате желтого цвета. Минут десять не мог оторвать от него (трайка) глаз. С тех пор аппарат этот запал мне в душу. Когда вернулся домой, покопался в интернете, прикинул, сколько может стоить подобная техника и понял, что не потяну таких расходов. А весной 2004 года купил себе мотоцикл. Отьездил на нем сезон. А в сентябре, занимаясь поиском запчастей для своего мотика наткнулся в интернете на статью Палыча о постройке трайка.

Через неделю я уже разбирал на запчасти купленый запорожец. Снял с него двигатель с коробкой, заднюю подвеску, проводку, сидушки и все, что связано с тормозами и сцеплением. Остальное выбросил. Притащил все это в гараж и долго ходил вокруг этой кучи старого железа и думал,с чего начать. Думал не долго, недели две. Потом раздобыл кучу разных труб, швеллеров и работа закипела. На РМЗ изготовлены переходники крепления задних колес. Из кусков швеллера сварена задняя часть рамы. К ней прикрутили задние рычаги и повешали двигатель. Потом ко всему этому прикрутили задние колеса. Задняя часть готова. Дальше-больше.

По моим эскизам на РМЗ изготовили элементы передней вилки -траверсы, крепления руля. Все тщательно отполировали и захромировали. Фары, ручки на руль, передний тормоз, воздушный сигнал и приборы купил в Китае. Руль загнули сами из нержавеющей трубы. Оставалось соединить заднюю часть трайка с передней вилкой. Вот тут пришлось пораскинуть мозгами. Перепробывали много вариантов. То слабовасто получалось, то великовасто. Наконец после долгих мучений и экспериментов удалось изобразить нечто похожее на раму. Теперь наш трайк катался по гаражу на трех колесах. Оставалось навести красоту, сделать проводку, тормоза и сцепление. Начали с сидений. Согнули из водопроводных труб каркасы. Поролон взяли от запорожских сидушек. Потом все это увезли в Китай и обтянули кожей. Натуральной. Наверное больше всего пришлось повозиться с баком. Целиком он в гальваническую ванну не влазил. Пришлось отпиливать половинки, хромировать их по отдельности а затем приваривать обратно. Закончили оформление бака самодельной панелью приборов а-ля харлей, в которую вставили указатель топлива и температуры двигателя от ВАЗовской четверки и еще пару лампочек. Бак получился бутафорский. Настоящий бак стоит под пассажирским сиденьем. Он от ВАЗ-2108 с приваренной к нему хромированной горловиной от Запорожки. Задние крылья тоже самодельные, свареные из нержавейки и отполорованые. Потом откапиталали движок. И вот вечером 30 марта 2005 года трайк впервые своим ходом выехал из ворот гаража. Ощущение было непередаваемое. Все работало, все включалось и переключалось. Моей радости не было предела. На все строительство ушло 7 месяцев.

А это два донора на два трайка.Заранее прошу прощения за качество фотографии.В ту пору с цифровыми фотоаппаратами были проблемы

Мотор с рычагами и колесами.Захромировал крышки клапанов.

Что такое «каракат»

Впервые увидев такую машину, невольно задумываешься над тем, имеет ли она хорошие ходовые качества, поскольку со стороны может показаться, что каракат очень громоздкий и неуклюжий. На самом деле все как раз наоборот. Крепкая подвеска, сваренная из стальных труб с шарнирным соединением, позволяет выдерживать сильнейшие нагрузки. Рулевое управление таким механизмом не очень сложное, поскольку имеет простой принцип, основанный на стандартной червячной передаче. Даже каракат из Урала показывает неплохие эксплуатационные качества, не говоря уже легкости в обслуживании и доступности ЗЧ по сравнению с заводскими вездеходами.

Секрет успеха такого изобретения кроется в изначальной идее – на основе готовых агрегатов изготовить доступный вездеход на пневматиках. В конструкции караката можно использовать детали от мотоциклов, мопедов, грузовых и легковых автомобилей, что дает широкий простор для творческого подхода к конструированию модели.

Каракат из мотоблока

Существуют проекты, даже каракатов из мотоблока. Естественно, для изготовления такой машины нужен мотоблок среднего или тяжелого класса.

Каракат представляет собой самодельный вездеход, оснащенный тремя или четырьмя колесами с шинами низкого давления, который передвигается за счет использования двигателя внутреннего сгорания. В качестве силовой установки могут быть использованы самые разные двигатели, начиная от Ижа, и заканчивая Уралом, все зависит от мощности проектируемого караката.

Подвеска, в большинстве случаев, сваривается самостоятельно и представляет собой две независимые системы, которые закреплены между собой с помощью усиленного шарнирного соединения. И, наконец, самой внушительной частью машины являются его колеса, тут нужно отметить, что это может стать и самой дорогой частью конструкции, поэтому многие решаются на изготовление шин низкого давления своими руками.

ИЖ 6.920 ГР – грузовой мотоцикл

Модификация грузопассажирского трицикла ИЖ 6.920 ГР, в зависимости от версии, предназначена для доставки грузов, перевозки людей или профессиональной деятельности. Двухместный мотоцикл с грузовым модулем, помимо водителя, сможет перевезти ещё одного пассажира и груз весом 250 кг. Российский трицикл создан на базе, достаточно известного в нашей стране, мотоцикла ИЖ «Юпитер-5».

ИЖ 6.920 ГР производится с двухцилиндровым, двухтактным двигателем жидкостного охлаждения, мощностью 24.5 л.с. (350 см³). Двухступенчатая раздаточная коробка имеет заднюю передачу и блокируемый дифференциал, а система жидкостного охлаждения бензинового силового агрегата обеспечивает его устойчивую работоспособность в разных температурных режимах.

Одноместная модификация ИЖ 6.92003 ГР оборудуется удлинённым кузовов, благодаря которому грузоподъемность грузовой части увеличена, приблизительно, на 80 кг. Также выпускается мотоцикл для пожаротушения – ИЖ 6.92001. Передний диск колеса всех версий оборудован двухкулачковым тормозом барабанного типа, имеющим механический привод, или дисковым тормозом, с гидроприводом.

Пассажирский вариант трайка, на восточный манер, имеющий неофициальное название «моторикша», допускает транспортировку 5 человек, включая водителя. Такая модификация используется для оперативной доставки людей на короткие расстояния. Например, это экономически выгодно в условиях промышленных зон и производственных объединений, обладающих обширной территорией.

Грузовой модуль выполнен в виде двухколёсного прицепа, жёстко присоединённого сзади к мотоциклу, и, таким образом, образующего трёхколёсное моторизированное транспортное средство с кузовом. Задняя подвеска грузового отсека, а также колёса и тормозные механизмы, максимально унифицированы с аналогичными узлами стандартной версии мотоцикла.

Передняя подвеска состоит из колеса, закреплённого на телескопической вилке с двумя пружинно-гидравлическими амортизаторами или амортизаторами с пневмо-регулированием. Задняя подвеска – независимая, длинно-рычажная. Регулирование усилия поджатия пружин амортизаторов осуществляет контроль за усилием сжатия пружин, что гарантирует приемлемый комфорт во время движения.

Такие транспортные средства, как трёхколёсный пассажирский, грузовой, грузопассажирский или пожарный мотоцикл ИЖ, широко востребованы в регионах. В виду экономичности, высокой ремонтнопригодности и простоте обслуживания, трициклы активно эксплуатируются жителями сельской местности и мелкими фермерами, а также коммунально-хозяйственными службами посёлков и небольших городов.

Инструменты и материалы

Хорошим вариантом будет изготовление транспортного средства из мопеда Alpha. Вместо штатных движителей рекомендуется использовать колеса от мотоцикла «Иж». Но можно получить неплохое устройство и из «Днепра». Подойдут даже модели совсем старых серий, в том числе и в крайне изношенном состоянии.

Для задней части берут автомобильные колеса. Идеальным донором колес и оси станут машины ВАЗ любой модели.

Иногда трицикл получают еще из мотоцикла «Восход». Базовый механизм отличается превосходными скоростными характеристиками, что и повышает значимость такого варианта. Редуктор берут от любого грузового мотороллера. Кузов изготавливают своими руками. Желательно поставить принудительное охлаждение и поменять передаточное число.

Когда говорят, что трехколесное ТС изготовлено из бензопилы, то подразумевают, что оттуда взят двигатель. Разумеется, за основу получится взять моторы только от наиболее мощных пил. Остальные компоненты таковы:

рама из обычной ВГП;

колеса и оси, снятые с садовых тележек;

взятые из велосипеда ведомая звезда и цепь;

малая ведущая звезда с Д-6;

крылья, изготовленные кустарным способом.

Если решено сделать трехколесник из «муравья», то дополнительные составные части обычно берут с мотоциклов «Иж». Мотор и вариатор могут быть любые, даже сделанные где-то в Азии в полуподпольных условиях. Раму, редуктор, ступицы и амортизирующий агрегат снимают с «муравья». Полуоси заимствуют у ВАЗ.

Гидравлические компоненты и тормоза можно забрать у мотоцикла «Минск». Но опытные экспериментаторы иногда даже делают их самостоятельно.

Одна оригинальная и вполне удобная вариация — трехколесный транспорт из питбайка. Несмотря на «детское» предназначение исходного транспортного средства, может получиться настоящий вездеход, отменно преодолевающий бездорожье. На квадроцикле вырезают часть стационарного моста, оставляя заводские тормоз и главную звездочку. Можно добавить дифференциал, но тогда придется заниматься скрупулезной отцентровкой. К сведению: отличный трицикл из триммера может быть создан на базе Champion.

Завершить разбор возможных вариантов уместно на примере трехколесного транспорта из ОКИ. Ее в чистом виде используют редко, гораздо правильнее создавать «гибриды» с мотоциклами типа «Урал». Для самой работы потребуются:

сварочный аппарат (можно инвертор, хотя и не обязательно);

электроды подходящего вида;

болгарка (для нарезки и шлифовки металла, удаления заусенцев);

прочие инструменты и компоненты — по личному усмотрению.

Знакомимся с пневмоходом из мотоблока и болотоходом из мотоблока

Как упоминалось ранее, пневмоход и болотоход являются несколько измененным аналогами вездехода и караката. Первый вариант считается простым передвижным средством, который появился в 60-х годах и в современных модификациях дополняется 3-6 колесами для лучшей проходимости.

Пневмоход-переломка и болотоход создаются за аналогичной схемой, как и вездеход, поэтому нередко многие специалисты употребляют три термина в одном контексте. На нашем сайте каждый желающий сможет найти видео с практическим использованием устройств и оценить их сходство с указанными вариантами переделок.

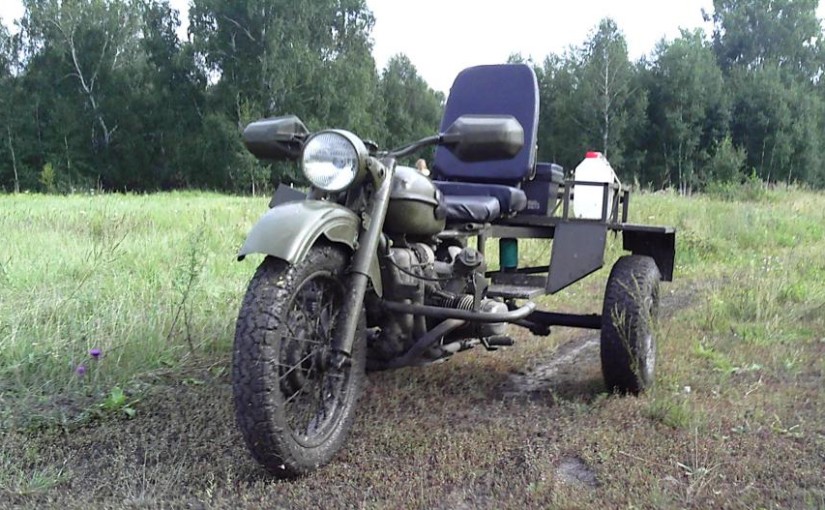

Трицикл из Урала и ВАЗ-2101

При создании грузового трицикла своими руками из Урала и деталей автомобиля ВАЗ-2101 самым простым будет установить обычный мост и сделать автомобильную подвеску с амортизаторами от Урала.

Мост от ВАЗ-2101 переворачивают, предварительно заваривав дифференциал. Это отражается на управляемости – руль достаточно тяжело поворачивается, однако, у трайка повышается проходимость.

Карданный вал укорачивается и приваривается к вилке на главной передаче и соединяется с мостом через резиновую муфту. Муфту лучше брать оригинальную Ураловскую, в этом случае передача будет мягче.

Чтобы избежать перегиба карданной передачи можно сместить двигатель влево сантиметров на 7-9 см либо сместить мост вправо или увеличить колесную базу.

Двигатель в целом лучше оставить без изменений, но вместо двух карбюраторов сделать один китайский. А в качестве принудительного охлаждения взять воздушный фильтр от Ижа.

Дополнительно для охлаждения двигателя при работе в сложных условиях можно установить два вентилятора и запускать их отдельно при необходимости.

Плюсы и минусы конструкции

+ Простой и дешевый транспорт;

+ Не перегревается двигатель.

— Может ехать только вперед;

— Слишком большая нагрузка на ось с передним колесом;

— Слишком быстро едет на первой передаче.

Как сделать колеса

В качестве шин на таких самоделках чаще всего используются камеры от грузовика, реже − от сельхозприцепов. Не годятся велосипедные. Опытные специалисты считают, что для четырехколесного снегохода на базе мотоцикла подойдут камеры от самолетов и вертолетов.

Такой выбор объясним, т.к. на их изготовление идет только качественная резина, еще одной особенностью таких камер является то, что толщина их стенок во всех точках всегда одинакова. При выборе требуется следовать принципу: чем «квадратнее» камера в сечении, тем лучше она подойдет для создания караката.

За неимением авиационных шин, т.к. достать их достаточно сложно, конструкторам приходится идти по более простому пути, спаривая шины от грузовиков.

У таких колес есть один существенный недостаток − они быстро выходят из строя.

При выборе количества колес следует учитывать, что трехколесный вариант менее устойчив, чем тот, в котором использованы все четыре колеса.

Трехколесные модели мотовездеходов 3х3

Болотоходы с 3 колесами встречаются не так часто, как квадроциклы. Эта категория представлена агрегатами на шинах низкого давления. ТС изготавливаются своими руками либо выпускаются мелкими сериями. Среди последних версий можно отметить несколько производителей.

Вездеходы Бархан

Каракат рассчитан на перевозку груза и 2 человек. Компактная амфибия эффективно преодолевает пересеченную местность с разными уклонами, болотистые участки и отрезки, покрытые илом или торфом, толщиной от 300 мм. Неглубокие реки и озера не станут препятствием для указанного ТС.

Модификация Бархан 200 хорошо держится на плаву за счет воздуха в шинах, которые обладают небольшой массой, увеличенным клиренсом. Предусмотрена возможность дополнительной буксировки прицепа до 270 кг. Рама — трубчатой, сварной конфигурации, фронтальная подвеска — вилка-рычаг с пружинами и амортизаторами. Опоры заднего вала фиксируются жестко, тормоза дисковые, с гидроприводом.

Модели Васюган

Трехосный внедорожник Васюган 3WD имеет колесную формулу 3х3, оснащается полным отключаемым приводом. Техника собирается под заказ, с учетом пожеланий потенциального покупателя. На мотовездеход можно устанавливать шины низкого давления либо аналоги со специальным протектором.

В качестве движка выступает 4-тактный ДВС на 150 куб.см, трансмиссия — вариатор, запуск — электрический или кик-стартер. Грузоподъемность модели — до 200 кг.

Пахус Велес

Полноприводный трицикл предназначен для эксплуатации по пересеченной, болотистой местности и прочему бездорожью. За проходимость отвечает мощный двигатель в комплекте с электрическим пуском, вариатором, широкими шинами НД. Вместимость — 2 человека, предельная скорость — 45 км/ч.

Мотовездеход Велес 3х3 презентован в 2 модификациях. Между собой они отличаются габаритами шин (25 и 26 дюймов). В качестве мотора выступает движок типа QMJ157 с реверсом. Мощность 4-тактного двигателя с воздушным охлаждением — 9,5 л.с.

Атаман

Мотовездеход Атаман отличается от аналогов типом двигателя. В качестве силового агрегата используется многоцелевой мотор, монтируемый на разные виды техники, включая генераторы и культиваторы. Масса ТС — 110 кг, при грузоподъемности 180 кг. В комплектации предусмотрены багажник и приспособление для буксировки прицепа массой до 250 кг.

Трехколесные модификации Атаман:

  1. Классик и AWD с движком от квадроцикла, задней передачей.
  2. Power с моторами до 15 л.с.
  3. Дизель с двигателями 10-12 л.с.

Мотовездеходы Шограш

Плавающий снегоболотоход ориентирован на транспортировку людей и грузов по разному дорожному покрытию, водной поверхности. Количество человек — до 4, масса груза — 200 кг, буксируемый прицеп — 250 кг. Трицикл на шинах НД оборудован квадриковым движком с принудительным атмосферным охлаждением. Под заказ возможна установка жидкостной рубашки и более мощных моторов.

В базовой комплектации идет бензиновый двигатель с реверсом и электростартером. Ограничитель скорости — 45 км/ч, вместимость топливного резервуара — 12 л, наличие вариатора. Рулевая тяга мотоциклетного типа, что упрощает управление пневмоходом.

Линейка Zubr

На трициклы серии Trike этого производителя монтируются 4-тактные ДВС с 1 или 2 цилиндрами, мощностью от 9 до 24 л.с. (270-680 куб.см). Мотор жестко закреплен на мосту и КПП, муфта сцепления зафиксирована на коленвале, что обеспечивает максимальную передачу крутящего момента.

Мотовездеход оснащен механической КПП на 4 режима, предусмотрено 2 редуктора на задние колеса. Основное преимущество конструкции — отсутствие цепей в ходовом узле.

ТС имеет постоянный задний привод, бездорожье без проблем преодолевает за счет правильной развесовки и дифференциала, который перебрасывает нагрузку на колесо, противоположное повороту руля. Шины низкого давления, оснащены 2 или 4 резинокордовыми слоями.

Этапы изготовления

Итак, как сделать каракат своими руками и получить себе надежного, неприхотливого помощника не только для хозяйства, но и для полноценного мужского отдыха – рыбалки и охоты? Для этого следует выделить основные этапы в конструировании чудо-вездехода:

Выбор основы для будущего караката. Здесь можно использовать раму от имеющегося мотоцикла ИЖ, или же даже УРАЛА, что зависит от финансовых возможностей хозяина, а также того, что есть под рукой
Нужно обратить внимание, что каракат из ижа обладает большей маневренностью, что делает его использование наиболее востребованным в тундре, лесу, а также в условиях неровной местности – больших перепадов высот, склонов и оврагов.
Выполнение подвески и заднего моста

Здесь используемые лонжероны соединяются между собой подкосом, рулевой втулкой и специальной стойкой, в результате чего получается независимая задняя и передняя подвески
Для всех типов каракатов-самоделок очень важно выполнять именно такую подвеску, поскольку она обеспечивает самоходу маневренность и мягкость, особенно при прохождении неровной местности.
Прикрепление колес. Важно заметить, что все типы этих вездеходов, включая даже каракат из муравья, оснащены не самими колесами, а именно камерами от грузовых автомобилей

Камера крепится к подвеске за счет металлической ступицы, к которой прикручены крепкие ленты, оплетающие колесо поперек. Именно камеры низкого давления от КамАЗов, Уралов, а также их прицепов, включая большой К-700, обеспечивают легкость рулевого управления, что позволяет безопасно ездить на таком вездеходе.
Установка двигателя и сопутствующих систем передачи крутящего момента ведущим колесам. После того, как на каркас караката установлена подвеска с колесами, можно приступать к установке мотора, а также всех остальных сопутствующих систем – сцепления, тормозов и выброса отработанных газов. По завершении этого происходит тестирование караката, после чего его можно полноценно эксплуатировать.

ГРУЗ ДОСТАВИТ «ИЖ ЮПИТЕР»

Грузовой опрокидывающийся кузов состоит из собственно кузова, основания и механизма фиксации. Чтобы установить его на мотоцикл, с рамы бокового прицепа снимается штатный пассажирский кузов и вместо него на штатных резиновых подушках болтами с резьбой М12 закрепляется основание с установленным на нем рычагом-фиксатором. На этом основании и закрепляется шарнирно опрокидывающийся кузов.

Днище кузова выкраивается из двухмиллиметрового стального листа. Боковины из листовой стали толщиной 1,8 мм свариваются с днищем прерывистым швом. Верхние кромки боковин, а также передние и задние кромки днища имеют отбортовки — они загибаются наружу на оправке диаметром 10…12 мм. Для крепления тента и установки стяжных шпилек вдоль верхних кромок боковин сверлятся отверстия диаметром 10 мм с шагом 150 мм. Шпильки-стяжки сделаны из десятимиллиметрового стального прутка; на боковинах они закрепляются с помощью двух гаек с каждой из сторон.

Передний и задний борта кузова — из стального листа толщиной 2 мм. И тот и другой имеют вертикальные отбортовки, позволяющие надвигать их (сверху вниз) на отбортовки боковин кузова, как это показано на рисунках. Окончательно соединяются борта с боковинами с помощью болтов М6 и гаек.

С основанием, сваренным из уголков и стальных полос, кузов соединяется с помощью шарнира из двух втулок, вырезанных из полудюймовой стальной трубы и приваренных к задней части основания, и одной закрепленной сваркой на днище кузова. Осью шарнира служат два отрезка стального прутка 0 12 мм, которые фиксируются во втулках шплинтами.

Р и с. 1. Основание грузового кузова для мотоцикла ИЖ-Ю-ЗК:

1 – втулка (отрезок трубы 1/2″). 2 – лонжерон (стальной уголок сечением ЗХ 25X 25 мм),3 поперечина (стальная полоса сечением 5Х 25 мм), 4 задняя поперечина (стальной уголок сечением ЗХ X25X25 мм), 5 -втулка (отрезок трубы 1/2″), 6 — стыковочная площадка (стальная полоса сечением 6Х 50 мм).

Рис. 2. Грузовой кузов для мотоцикла ИЖ-Ю-ЗК:

1 — передний борт кузова. 2 — штыри для фиксации кузова на основании, 3 — задний борт, 4 — боковины кузова, 5 — стяжная шпилька М10 с гайками, 6 — шарнир. 7 — основание шарнира, 8 — днище кузова.

Р и с. 3. Фиксирующее устройство кузова:

1 — крючок (стальной пруток диаметр 12 мм), 2 — рычал (стальной пруток диаметр 14 мм), 3 — рукоятка (стальная труба 1/2″).

Р и с. 4. Схема сборки грузового кузова:

1 — кузов, 2 фиксирующее устройство, 3 — основание кузова.

Расстояние от заднего борта кузова до оси шарнира выбирается в соответствии с высотой пустого кузова до дорожного полотна — обычно она составляет 300… 350 мм. В передней части основания привариваются еще две втулки длиной по 55 мм, вырезанные из полудюймовой трубы — они служат для соединения основания с рычагом-фиксатором. Чтобы не ошибиться, лучше всего окончательную сборку кузова производить, закрепив предварительно основание на раме бокового прицепа мотоцикла и установив на основание готовый кузов. После установки и приваривания деталей фиксатора основание снимается с рамы бокового прицепа, и между резиновыми подушками рамы и основанием кузова закрепляются деревянные бруски с габаритами 50X 50X 250 мм.

Для фиксации кузова в транспортном положении спереди, в нижней части боковин, привариваются два г-образных штыря, а в верхней части правой боковины еще один — для фиксации кузова в поднятом положении при разгрузке сыпучих грузов. При этом кузов должен иметь наклон относительно горизонтали в 60е. Штыри имеют отверстия под шплинты. Точное положение штырей и крючков определяется по месту. Учтите, чтобы избежать дребезжания кузова при движении, фиксацию его следует производить «внатяг».

Чтобы опрокинуть полностью загруженный кузов, требуется усилие около 40 кг. При транспортировке длинномерных грузов (труб, бревен и пр.) передний и задний борта снимаются. Точно так же снимается задний борт при разгрузке сыпучих грузов.

Борис РОЖКОВ, г. Целиноград, Казахстан

Рекомендуем почитать

  • МАГНИТ В «МАСКЕ» Известно, как легко собрать мелкие металлические детали или опилки магнитом и как трудно потом освободить от них сам магнит. Дело упростится, если магнит вложить в полиэтиленовый пакет….
  • ВСКРЫВАЯ — СОХРАНИТЬ Предлагаю конструкцию ключа для снятия крышек с закатанных консервных банок. Приспособление не только мгновенно вскрывает банку, но и сохраняет целыми крышку и резиновое прокладочное…

Тут можете оценить работу автора:

ДВА ЛИСТА ФАНЕРЫ — И ШВЕРТБ

Больше… Подписаться

Ништяк от МК

Мотовездеход на базе Урала

На подготовительном этапе прорабатывают чертежи и схему будущего трицикла. В рассматриваемом варианте цепная передача не предусмотрена.

После выбора итоговой концепции переходят к токарной обработке деталей мотовездехода.

Инструменты и расходные материалы

В качестве базовой основы выбрана рама от мотоцикла Урал, переделанная под возможность установки автомобильного заднего моста. Также потребуются следующие элементы:

  • ДВС типа Лифан (6,5 л.с.);
  • вариатор от скутера;
  • просмоленная стеклоткань;
  • мопедный генератор;
  • глушитель с широким сечением;
  • металлический уголок 32 мм;
  • ободрыши колес «Шишиги»;
  • лента транспортерная.

Инструмент традиционный. Понадобится токарный станок, тисы, набор ключей, отверток, газосварочный аппарат, измерительные приспособления.

Основные этапы переделки

Процесс создания трехколесного мотовездехода можно разделить на несколько стадий:

  1. Подготовка вариатора от 4-тактового 150-кубового скутера. Эта деталь удобна тем, что отличается простотой регулировки рабочих и сцепных оборотов. Указанные модификации монтируются на моторы мощностью до 14 л.с.
  2. Приступают к созданию задней оси вездехода, включая подготовку места под автомобильный мост, изготовление конусов и фланцев.
  3. Фронтальную вилку расширяют и подгоняют под широкий обод.
  4. Сидушку делают из пластика, смазывая подготовленную форму воском с последующей укладкой стеклоткани в несколько слоев.

Изготовление ободрышей

На каракат легкий трехколесный ставят «обдирки» из покрышек авто ГАЗ-66 или Урал (Лапоть), а также средних тракторов. Ободрыши становятся легче, при этом на старой резине нарезают новый протектор, отвечающий за надежность зацепа при езде по снегу и грязи.

Сделать своими руками колеса для вездехода несложно. Этапы процесса:

  1. Строительным ножом по периметру шины делают надрез для удаления проволоки.
  2. Размечают прямоугольники для будущего протектора, вырезают их.
  3. Проволоку удаляют крюком и ручной лебедкой либо отверткой.
  4. Отслоившуюся резину обдирают.
  5. Убирают ненужные слои, пока не останется каркас.
  6. Сваривают диски с пластинами, поверхности шлифуют наждаком.
  7. Надевают ободрыш на каркас.

Двигатель и трансмиссия

В рассматриваемом колесном мотовездеходе внедрили двигатель Лифан, доработанный для монтажа на трицикл. Также установили мопедный генератор и глушитель увеличенного сечения. Штатный карбюратор показал себя не с лучшей стороны, в связи с чем был установлен тракторный пускатель.

Вариатор работает отлично, на 2-м диапазоне дает возможность буксовать и дрифтовать. На 4-м режиме агрегат трогается плавно, разгоняется до 50 км/ч, на больших скоростях теряет стабильное управление. В качестве передающей коробки подойдет узел от Хонды Сити, Оки, Жигулей. КПП установлена на раму ТС, с задним мостом агрегирует при помощи карданной передачи.

Финальные усовершенствования

На конечном этапе проверяют надежность сборки и работу всех узлов. Красят сидение, корпус, заливают масло, топливо. При желании монтируют крылья, брызговики, световые и сигнальные элементы.

Самодельный вездеход каракат из мотоцикла

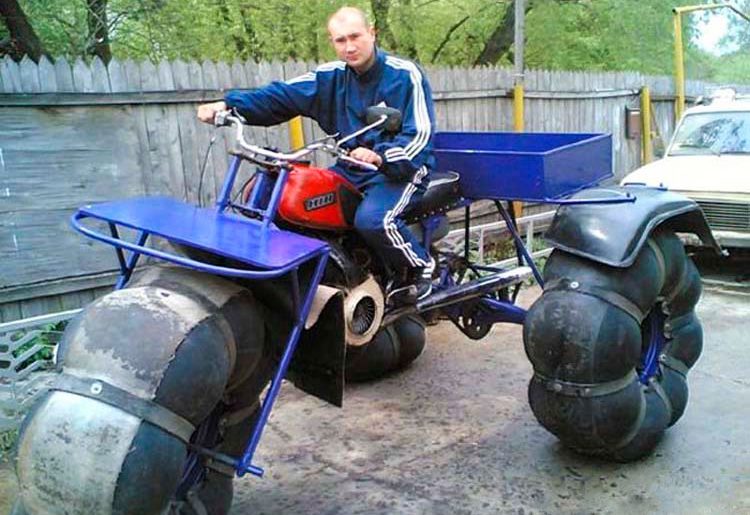

Болотоход вездеход каракат сделанный из мотоцикла ИЖ Планета 3: фото самоделки с подробным описанием конструкции.

Этот самодельный каракат сделан из мотоцикла ИЖ Планета 3, его конструкция довольно проста, и построить такое транспортное средство можно своими руками.

Колёса для болотохода сделаны следующим образом: камеры КФ-97 от прицепа трактора Т-150. Покрышкой для такого камерного колеса является такая же камера, только разрезанная по меньшему диаметру. Сначала одевается «покрышка», потом перетягивается ремнями. Поперечные ремни-шлейки получились длинной примерно по одному метру, а продольная полоса длинной 3.5 метра. Ширина продольной полосы 30 сантиметров. Поперечные ремни с продольной полосой соединены при помощи болтов.

Саму раму от мотоцикла пришлось удлинить и усилить. Чтобы маятниковая вилка не болталась, она была приварена. Цепь и звезды позаимствованы у комбайна. Их отношение 2 к 1.

Маленькая звезда на 25 зубов, она крепится к барабану при помощи восьми каленых болтов на 10. Большая звезда на 50 зубов. Тормоза оставлены без изменений, барабан был модернизирован под крепления для звездочки.

Задняя ось трицикла сделана из моста от Москвича. Мост пришлось доработать, вырезал болгаркой крепления подшипников из куклы, затем приварил бугельную дугу к чулку моста (если ее не приварить, то чулок перекоробит когда будете его разрезать пополам), затем разрезан сам чулок, для того, чтобы закрепить звездочку.

Натяжитель для цепи использован от комбайна.

Колёсные диски для вездехода сделаны из дисков от Нивы. Для этого их разрезал пополам при помощи болгарки и удлинил на 300 мм стальными пластинами, приваренными между половинками дисков (всего 6 пластин).

Диски обтягивал камерой от жигулей, разрезанной по большему диаметру. Так как диски использованы от Нивы, а мост от москвича, то задние диски в местах крепления пришлось подрезать.

Передняя вилка сделана шириной 700 мм, длина перьев вилки — 800 мм. Ось переднего колеса от мотоцикла ИЖ. С одной стороны к оси приварена удлиняющая труба длиной 500 мм. Эта труба вставляется в модернизированный ижевский барабан прикрученный к колесу.С другой стороны ось вкручивается в то же крепление, что и на пере вилки. Крепление было отрезано от амортизатора и приварено к перу.

Вилка крепится следующим образом — в крепление амортизаторов вставлены 2 трубы.

Крылья сделаны из пластиковых подкрылок передних колес от УАЗа.

Под сиденьем есть место для инструментов, сделано из канистры.

На фото: автор самодельного вездехода трицикла.

Плюсы и минусы самодельных мотовездеходов

Самодельные трициклы не уступают многим заводским аналогам по показателям. При этом затраты на изготовление, ремонт и обслуживание ниже.

ПреимуществаНедостатки
Отсутствие диагонального зависания, т.к. все 3 колеса постоянно контактируют с поверхностьюНеустойчивость по сравнению с 4-осными аналогами
Небольшая масса, что положительно сказывается на улучшении динамики и проходимостиНеудобство управления по глубокой колее из-за несовпадения передней и задней осей
Простота конструкции, без сложных и дорогих деталейТрудности с внедрением полного привода
Высокая ремонтопригодностьПри прочих равных параметрах проходимость хуже, чем у квадроциклов

Снегоходы на базе «Минск»

Начнем с самого малого представителя отечественного мотопрома – мотоцикла «Минск». Он хоть и оснащается 125-кубовым мотором, но вполне способен выступить как снегоход, причем умельцы «умудряются» сделать из него снегоходы двух типов.

Первый тип – колесно-лыжный. Конструктивно в мотоцикле особо ничего не меняется, однако с него снимаются колеса. Вместо переднего колеса устанавливается широкая лыжа.

Причем делается она очень просто – берется труба в качестве стойки, с помощью крепежного элемента и вала оси колеса лыжа крепиться к передней вилке. Внизу к стойке на шарнире присоединяется широкая металлическая полоса с завернутым передком.

Относительно задней части снегохода, то здесь несколько сложнее. Делается модуль, который крепиться на место заднего колеса.

В конструкцию модуля кроме рамы входит задний мост от УАЗ, но несколько модифицированный. Ведомая шестерня моста заменяется на заднюю звездочку мотоцикла ИЖ. Привод на мост осуществляется через промежуточный вал, но все же он остается цепным.

В качестве колес используются камеры от прицепа ПТС-2-4, но для надежности боковины камеры укрепляются боковинами шин. Диски для облегчения делаются сварными из прутов, а закрепляется камера к ним при помощи ремней.

Cнегоход на базе «Минск» способен развить скорость до 45 км/ч.

Второй тип снегохода из «Минск» — гусеничный. Причем впереди снова используется лыжа, крепящаяся к вилке. Сзади же тоже установлен модуль, но состоящий из рамы и двух валов, закрепленных на ней.

Передний вал оснащен звездочками. Две большие звездочки – приводные для гусеницы, и малая звездочка для привода вала. Задний вал оснащен катками. Между этими валами натянута гусеница, сделанная из клиновидных ремней и пластиковых планок.

Привод осуществляется через промежуточный вал. Гусеничная версия «Минска» способна разогнаться уже до 50 км/ч. И это только два вида из многочисленных.

Скутер и трицикл из бензопилы

Бензопилы, как и говорилось выше, пользуются большой популярностью среди домашних умельцев. Их отличает небольшой вес и габариты, а по мощности они то, что надо. Сегодня в сети можно посмотреть множество видео руководств о том, как из бензопилы сделать трицикл, скутер или мопед. Чаще делаются мопеды и скутеры из бензопилы «Дружба». Берется также старый велосипед, на который и устанавливаются все части, включая глушитель прямоток.


Пример самодельного скутера трицикла

Глушитель

Именно глушитель прямоток становится, чуть ли не главной особенностью изготовления самодельного скутера, ведь нужно знать некоторые секреты его установки. Глушитель прямоток изначально был придуман для спортивных автомобилей. Прямоток глушитель — сам по себе уже увеличение мощности двигателя скутера.

Воздушный фильтр

Воздушный фильтр на самодельный мопед или трицикл тоже делается своими руками. В первую очередь, фильтр должен быть надежным. Рекомендуется использовать для изготовления такого элемента масляный фильтр от Москвича, сифон для умывальника, металлическую шпильку, силикон и самоклеящуюся микропорку.

  • Фильтр зажимается между горлом сифона и его остальной частью;
  • Все это дело стягивается металлической шпилькой, длина которой подбирается на месте;
  • Ставим пробку на металлическую шпильку;
  • Все собираем, а щели обрабатываем силиконом;
  • На фланец горла сифона клеим микропорку.


Самодельный воздушный фильтр

В итоге получается довольно привлекательный с виду, и очень функциональный фильтр на любые самоделки, в том числе мопед или трицикл.

В заключении хотелось бы напомнить, что во время изготовления самоделки, полезно будет посмотреть видео, дающее практическое понимание.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
