Лепестковый клапан на скутере – ремонт, замена, назначение

Зазоры

Перед вами камера сгорания двигателя обычного китайского скутера.

Во время работы двигателя клапана нагреваются до значительных величин. И чтобы компенсировать коэффициент расширения клапана и всего ГРМ в целом между клапаном и механизмом его открывания существует небольшой зазор. Именуемый тепловым.

В нашем случае зазор, который мы будем регулировать находится между клапаном и регулировочным болтом коромысла. Подкручивая регулировочный болт в нужных пределах мы сможем регулировать тепловой зазор на столько настолько это нам нужно.

Но не стоит забывать, что зазор не должен быть очень большим — иначе механизм будет работать с ударной нагрузкой и быстро выйдет из строя. И очень маленьким: клапан нагреется, упрется в коромысло и прогорит.

Притирка клапанов на скутере — делаем правильно – Скутер-Эксперт — онлайн журнал о скутерах и технике

Притирка клапанов на двигателе скутера относительно простой процесс. Для начала нужно убедиться, что клапан пропускает и его действительно нужно притирать.Переверните головку цилиндра и налейте в в клапана немного бензина или керосина. подождите некоторое время. Если какой-либо из них пропускает, его нужно разобрать и проверить на целесообразность притирки.

Осмотрите седло и рабочие кромки на серьезные повреждения, такие как сколы, прогар,  раковины. Если все относительно нормально, можно приступать к притирке. Для этого нужно использовать специальную пасту, которую можно купить в автомагазине. Если повреждения  совсем незначительные, нужно воспользоваться финишной пастой, в иных случаях — мелкозернистой, а затем уже финишной.

Перед началом притирки, нужно очистить клапан от нагара и сажи. Можно воспользоваться обычным растворителем или очистителем карбюратора, который можно купить в автомагазине.  Если отложения есть и в седле, их также надо удалить. Теперь необходимо подобрать резиновый шланг нужного внутреннего диаметра, который можно плотно одеть на стержень клапана без возможности проскальзывания при вращении. Смазки на стержне быть не должно. Ставим клапан на место, с другой стороны одеваем на шланг подходящее сверло или другой стержень, например от  поломанного клапана. Его мы будем зажимать в патроне электродрели или шуруповерта.



На рабочую кромку наносим немного притирочной пасты и приступаем к несложному процессу. Дрель или шуруповерт обязательно должны быть с реверсом, так как процесс будет происходить в обоих направлениях. Скорость вращения относительно низкая.  Поочередно вращайте клапан в седле то в одну, то в другую сторону по несколько секунд, при этом втягивая дрель на себя при помощи небольшого усилия. Сильно тянуть клапан нет смысла, от этого качество притирки только пострадает.  В общей сложности, на притирку одного клапана в двигателе скутера вам потребуется около 5 минут, в зависимости от износа детали, навыков и множества других факторов. В итоге проверка все покажет.

После притирки, извлеките клапан и тщательно промойте все каналы, чтобы ни единой частицы притирочной пасты не осталось в двигателе.  Также по возможности продуйте обрабатываемою поверхность при помощи компрессора, это исключит любые мелкие частицы.

При сборке головки цилиндра не забывайте устанавливать на место все направляющие втулки и уплотнительные кольца.

Фотоотчет: Регулировка клапанов на китайском скутере (139QMB, 157QMJ)

Во время работы четырехтактного двигателя воздушного охлаждения (такие двигатели стоят на большинстве китайских скутеров и мотоциклов) головка блока цилиндров (далее ГБЦ) может нагреваться до 260 градусов. Это конечно не рабочая температура, но пиковая зачастую бывает именно такой.

Клапана, которые находятся непосредственно в самой ГБЦ нагреваются точно также как и головка с той лишь разницей, что впускной клапан греется чуть меньше так как он охлаждается рабочей смесью, а она представляет из-себя обычный атмосферный воздух насыщенный парами бензина, а выпускной клапан греется намного больше. Так как через выпускной клапан проходит поток отработанных газов температура которых может достигать 600 градусов.

Проблема в том, что металлические детали при нагревании расширяются. Клапана не исключение: во время работы клапан нагревается и становиться немного длиннее. А когда клапан становится длиннее он попросту упирается в механизм газораспределения и немного приоткрывается, вернее не закрывается до конца (зажат) из-за чего газы под большим давлением просачиваясь через неплотности оплавляют рабочие кромки клапана и его гнезда.

Кромки прогоревших клапанов выглядят примерно так.

Прогорают кстати не только клапана, но и гнезда в которых они сидят

А так выглядят рабочие кромки клапанов и седел после ремонта.

Как видите, регулировать то, что уже давно давно прогорело нет особого смысла. Прогоревший клапан держать компрессию уже не будет. И если вы обнаружите, что один из клапанов был зажат, то смело снимайте головку, притирайте клапана иначе толку не будет.

Принцип работы электроклапана карбюратора скутера

Когда двигатель холодный заслонка с иглой золотника 6 поднята максимально вверх (открыта). Игла открывает канал подачи топлива, а заслонка открывает отверстие подачи воздуха. При первых оборотах двигателя в эмульсионном канале создается разряжение и бензин, находящийся в камере 7 засасывается в двигатель через канал А, вызывая сильное обогащение смеси и облегчая первые вспышки в двигателе. После того как двигатель запустился, но еще не прогрелся ему все еще нужна обогащенная смесь. Обогатитель работает при этом как параллельный карбюратор — бензин в него поступает через жиклер 9, смешивается с воздухом и поступает в двигатель.

При работе двигателя переменный ток от его генератора всегда подается на контакты керамического нагревателя 2 термоэлектроклапана системы пуска. Нагреватель 2 разогревает привод 3. По мере прогрева двигателя и привода шток постепенно выдвигается на 3 … 4 мм и через толкатель 5 приводит в движение заслонку. Таким образом, двигатель прогревается вместе с термоэлектроклапаном, золотник с иглой опускается и перекрывает каналы воздуха и топлива, и смесь постепенно обедняется. Через 3 … 5 минут заслонка закрывается полностью и степень обогащения смеси на горячем двигателе регулируется только системой холостого хода карбюратора.

При остановке двигателя прекращается нагрев клапана, привод заслонки остывает (порошок сжимается) и под действием пружины 10 толкатель 5, шток 4 и заслонка 6 возвращаются в исходное положение, открывая каналы для последующего пуска. Остывание и возврат в исходное положение происходит также в течение нескольких минут.

Недостатком обогатителя такого типа является то, что он функционирует отдельно от двигателя. Например, очень часто, особенно в теплую погоду, пока двигатель еще горячий и ему еще ненужно обогащать смесь, термоэлемент уже остывает. Мы заводим двигатель и он получает богатую смесь.

Принцип работы пускового обогатителя второго типа (с мембраной)

В холодном состоянии клапан открыт. После запуска двигателя, в коллекторе возникает разряжение и через термоклапан подается к мембране. В результате низкого давления мембрана подымается вверх и открывает канал дополнительной подачи воздуха. По мере прогрева головки цилиндра клапан закрывается и заслонка с иглой под действием пружины опускается, перекрывая дополнительную подачу топлива.

При таком принципе построения сохраняется связь с фактической температурой двигателя, и дозировка топлива осуществляется более правильно.

Виды клапанов для резиновой лодки

Деталь состоит из заглушки, фиксирующей части – «стакана», жестких прокладок, механизма подачи и регулировки. К продаже предлагается продукция итальянского, российского, украинского, китайского производства. Универсальных моделей не существует, поэтому любые клапана на резиновую лодку купить не получится. Плавсредство вместе с устройством должны быть одного бренда.

В настоящее время производители выпускают три варианта конструкций для резиновых суден:

Продукции высокого качества присущи следующие характеристики:

· большой срок эксплуатации; · наличие крышки, которая обеспечивает защиту от мусора, грязи, · полноценная воздухонепроницаемость, обеспечиваемая специальной прокладкой на крышке и мембране; · возможность быстрой замены при повреждении.

Принцип работы обогатителя с мембраной

Мембранный пусковой обогатитель работает по другому принципу. На не прогретом двигателе клапан находится в открытом положении. Запуск мотора вызывает разрежение в области впускного коллектора, которое передается мембране благодаря термоклапану. Под воздействием пониженного давления мембрана пытается подняться, открывая канал, отвечающий за подачу дополнительного объема воздуха.

Дальнейший прогрев цилиндра до рабочей температуры вызывает закрытие клапана и опускание подпружиненной заслонки, связанной с иглой. В результате перекрывается подача дополнительного объема топлива. Такая система с мембраной функционирует в четкой связи с температурой мотора, что обеспечивает более правильную дозировку топлива.

По другому принципу работает мембранный пусковой обогатитель

Как проверить электроклапан на скутере

Постараемся разобраться, как проверить электромагнитный клапан на скутере или мопеде.

Это несложная операция. Начнем по-порядку:

  • следует проверить, закрыт ли канал обогатителя иглой электроклапана. Произведите запуск холодного двигателя и проследите за изменением холостых оборотов. Вначале они увеличены, а потом уменьшаются до нужной частоты. В этом случае можно сделать заключение об исправности пускового обогатителя и не заниматься поиском его неисправностей;
  • если пуск скутера произошел без проблем, но частота вращения двигателя после достижения им рабочей температуры не снижается и остается высокой, велика вероятность, что пусковой обогатитель неисправен. В этом случае необходимо проверить работоспособность электроклапана;

Проверка электроклапана на скутере

если завести силовой агрегат удается только после длительных и изнурительных нажатий на кикстартер, карбюратор не засорен, уровень бензина в поплавковой камере выставлен правильно, и компрессия не упала, то скорее всего с работой пускового обогатителя возникли проблемы, и он нуждается в проверке.

Итак, мы подошли вплотную к проверке пускового обогатителя скутера на работоспособность. Для выполнения этой операции необходимо отсоединить провода, связывающие электроклапан с электрической сетью скутера. Затем следует открутить крепление электроклапана к корпусу карбюратора и извлечь его. Далее потребуется подготовить пару изолированных проводов, длина которых позволит соединить клеммы пускового обогатителя с аккумуляторной батареей.

При подключении нет необходимости соблюдать полярность, так как электроклапан питается от сети с переменным напряжением

Важно обратить внимание, чтобы освобожденные от изоляции концы проводов не касались друг друга. Остается подключить провода к фишкам и подать к обогатителю питание 12 вольт от батареи

У исправного обогатителя спустя пару минут можно увидеть постепенное выдвижение иглы из корпуса устройства. Величину хода можно определить, измерив вылет штока до подачи напряжения и после отключения питания. У неисправного электроклапана спустя пять минут после подключения к аккумулятору игла останется в прежнем положении. Если нет дефектов в проводке, то можно сделать заключение о неисправности обогатителя.

Не стоит огорчаться и пытаться отремонтировать электроклапан – стоимость нового в зависимости от модели мопеда варьируется в интервале 5-7 долларов. При покупке желательно иметь с собой старый пусковой обогатитель или четко выяснить у продавца соответствие предлагаемых им запчастей марке скутера.

Регулировка клапанов на скутере

Скутера с простыми 50 – 150 кубовыми моторами заполонили рынок и сейчас встречаются на каждом углу. Почему так происходит? Прежде всего, они подкупают своей дешевизной, неприхотливостью и с каждым годом все лучшим и лучшим качеством основных узлов и их сборки. Не зависимо от года выпуска скутер целиком и в особенности его мотор подлежит регулярному обслуживанию, это основное требование для сохранения работоспособности моторов. Одна из важных настроек, которая должна проводиться регулярно это – регулировка клапанов на четырехтактном скутере.

Многие владельцы скутеров и мотоциклов, бояться этой процедуры из-за незнания и боязни испортить двигатель. Мы же считаем, что регулировка клапанов на скутере 4т 80 куб, 50 куб, 150 куб – задача, с которой справится любой владелец мотоцикла, с небольшим набором ключей и желанием. Ниже, вы найдете пошаговую инструкцию, как отрегулировать клапана на скутере с мотором 139qmb и 157qmj.

Суть лепесткового клапана

Прежде чем ответить на вопрос, что же такое лепестковый клапан, необходимо вспомнить процесс работы двухтактного двигателя, во время которой происходит обратный выброс горючей смеси. Кроме того что это увеличивает расход топлива, выход смеси способствует снижению мощности двигателя. Лепестковый клапан предназначен как раз для того, чтобы предотвратить попадание топлива в карбюратор в результате обратного движения через впускной канал. Благодаря такому механизму смесь, которая могла бы выйти в атмосферу, попадает в цилиндр. Соответственно, увеличивается мощность мотора, уменьшается расход.

Лепестковый клапан на скутере

Большинство скутеров оснащаются двухтактными двигателями, соответственно, на них устанавливается обратный клапан. Лепестковый клапан предназначен именно для таких моторов. На четырехтактный агрегат подобный механический узел не устанавливается, так как у них за распределение и топлива, и отработанных газов отвечают клапаны. А в двухтактной модели этот процесс контролирует резонатор. Поэтому для большей части выпускаемых скутеров клапан – важная неотъемлемая деталь.

Если на мопеде забарахлил мотор, перестало хватать тяги либо он вообще не заводится, одной из первоочередных задач становится проверка степени пригодности к использованию такой детали, как лепестковый клапан

На скутере очень важно следить за работоспособностью детали, ведь малейшая поломка может привести к дальнейшим серьезным проблемам. Если она будет сломана или стерта, теряется герметичность, соответственно, топливо попадает в карбюратор и двигатель, а оттуда — в воздушный фильтр

Это может привести к потере реакции на регулировку ручки газа. Если неисправность клапана установлена, возможен как ремонт, так и замена узла. Можно отдельно приобрести лепестки и заменить износившиеся на новые. Либо целиком поменять клапан, что сделать достаточно просто. Необходимо демонтировать карбюратор, найдя в патрубке установленную деталь. После чего снять клапан. Это довольно простой процесс.

Поиск неисправности в системе питания скутера

При поиске неисправности в системе питания скутера подразумевается, что центральная поршневая группа скутера в порядке и создаёт достаточное разрежение на впуске, что бы «затянуть» бензин в камеру сгорания, а так же в целостности сальники коленвала скутера, свеча зажигания также в порядке.

Что бы определить, поступает ли бензин в камеру сгорания, самый простой способ – выкрутить свечу зажигания и убедиться, что она влажная. Если же свеча остаётся сухой даже после нескольких уверенных прокачек кик-стартером, нужно пойти с самого начала системы питания: выяснить, поступает ли бензин из бака в карбюратор скутера.

Для этого снимем бензошланг с карбюратора, направив его в какую-нибудь ёмкость.

Снимем вакуумный шланг, создадим в нём разрежение с помощью резиновой груши или ещё каким-нибудь способом. Из подающего шланга должен политься бензин. Если этого не произошло, необходимо демонтировать бак и выяснить причину отказа автоматического топливного клапана скутера.

Если же выяснилось, что подача топлива из бака в имеет место, следующим шагом будет проверка наличия топлива в поплавковой камере карбюратора скутера. Что бы в этом убедиться, необходимо открутить винт сливного отверстия в самом низу карбюратора скутера, рядом с штуцером, на который одета прозрачная трубочка. Полилось топливо из трубочки, – очевидно, в карбюратор бензин попадает, поплавковая камера заполнена бензином. В этом случае, скорее всего, имеет место засорение жиклёра, либо поршневая не создаёт достаточного разрежения для того, что бы «затянуть» бензин из карбюратора.

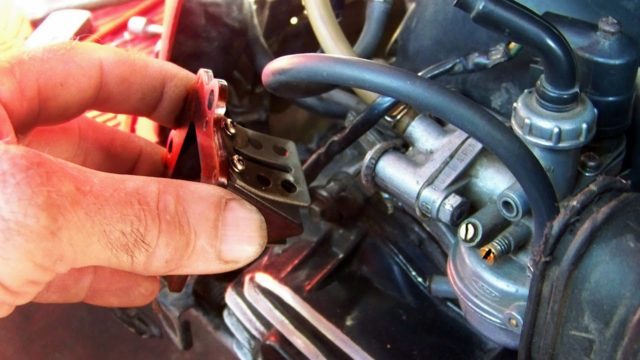

Следующим шагом будет проверка лепесткового клапана скутера, находящегося под карбюратором. Лепестковый клапан участвует в распределении рабочей смеси, не позволяя ей во время обратного хода вылетать назад в карбюратор. При повреждении лепесткового клапана, выражающегося даже в чуть-чуть приоткрытых лепестках, даже с совершенно новой поршневой скутер не заведётся. Однако если это удалось каким-либо образом, например, с помощью эфира, двигатель скутера будет работать более-менее уверенно, однако в дальнейшем всё равно будет затруднён пуск. Демонтируем лепестковый клапан. Снимать маслоподающие трубочки с патрубка карбюратора скутера не стоит, гораздо проще снять патрубок вместе с маслонасосом (у двухтактных скутеров).

Посмотрев на свет лепестки клапана можно диагностировать наличие щели между лепестком и его седлом. Такой клапан подлежит замене, хотя в крайних случаях допускается и ремонт. Сняв лепестки можно их чуть-чуть подогнуть

Но, внимание, это можно делать только руками! Использование инструмента не допускается! Такой ремонт можно расценивать как полумеру, так как очевидно, что в лепестках уже накоплена усталость, и довольно скоро на скутере опять проявляться проблемы с пуском, особенно холодного двигателя. Если мы убедились, что в карбюратор скутера поступает топливо, (жиклёры не засорены), лепестковый клапан в порядке, но свеча зажигания скутера по-прежнему сухая, можно попробовать следующее: сняв патрубок воздушного фильтра скутера, закрыв канал карбюратора ладонью, несколько раз уверенно качнуть кик-стартером

Ладонь должна оказаться влажной от бензина. Если этого не происходит, стоит убедиться, достаточное ли разрежение создаёт поршневая группа скутера. Даже если степень сжатия в порядке, могут оказаться поврежденными коренные сальники, пропуская воздух извне, вместо того, что бы создавать разрежение в карбюраторе, обеспечивая его работу. Диагностировать повреждение сальников скутера можно по характерным отпотеваниям вокруг них, демонтировав вариатор и ротор генератора скутера. Если же свеча влажная, но двигатель скутера не заводится, имеет смысл сначала проверить, не старый ли бензин залит в бак. Если нет, то, вероятно, имеют место проблемы с ЦПГ или зажиганием скутера.

Смотри также Проблемы с карбюратором.

Автор – Лапаев Д.А.

Работа клапана на различных моделях

Часто от модели скутера зависит, насколько долговечен будет установленный лепестковый клапан. «Хонда» выделяется тем, что проблемы с этим механизмом практически отсутствуют. Этому способствуют применяемые при изготовлении материалы – резина для корпуса, стекловолокно для пластин.

На скутерах, выпускаемых , «Пежо» и «Ямаха», напротив, деталь очень часто приходит в негодность, опять-таки из-за материалов. Пластиковый корпус и металлические лепестки плохо взаимодействуют между собой, со временем седла выбиваются пластинами, узел прекращает выполнять свою прямую функцию. Поэтому на таких транспортных средствах клапаны лучше сразу тюнинговать, так как заводской компоновки будет недостаточно. Своевременная замена пластин, пусть и совершенная сразу после приобретения скутера, не позволит сломанному клапану вывести из строя весь мотор. Лучшей альтернативой металлическим лепесткам станут карбоновые.

Лепестковый клапан на скутере – назначение, конструктивные особенности, поломки

Лепестковый клапан расположен между карбюратором и двигателем скутера во впускном коллекторе. Конструкция места расположения может значительно разниться в зависимости от модели ТС, но суть остается одинаковой.

Если вы владелец двухтактного скутера, привыкли сами проводить его обслуживание, например, чистку карбюратора, в случае наличия вышеперечисленных неполадок, не поленитесь проверить и лепестковый клапан. Добраться к нему очень просто. После демонтажа карбюратора, не поленитесь также снять впускной патрубок. Под ним вы увидите этот самый заветный лепестковый клапан.

Каждый производитель скутера имеет свои представления о его форме и конструкции, форма его может быть односкатной и двухскатной, в виде домика, но принцип работы в любом случае один и процесс проверки его не отличается.

Проверьте состояние лепестков, они должны быть идеально ровными, без волн и перекосов. Не должно быть трещин и сколов. Лепестки должны плотно прилегать к седлу, наличие щелей тут исключается. Не должно быть и грязи. К примеру, даже маленькая песчинка, попавшая под лепестковый клапан, может привести к серьезным перебоям в работе двигателя скутера

Вот почему так важно содержать этот узел всегда в чистоте, следить за наличием повреждений и обязательно заменять деталь, если повреждения обнаружены

Вы также можете ознакомиться с другими статьями на тему:

Инструменты

  • Маленькие плоскогубцы или специальный ключ
  • Рожковый ключ на 9
  • Торцовый ключ на 14 или головка
  • Торцовый ключ на 8
  • Набор измерительных щупов желательно с шагом 0,02 мм

Освобождаем доступ к ГБЦ: в зависимости от модели скутера снимаем капот либо подседельную емкость. Отыскиваем там крышку клапанов, отворачиваем четыре болтика на 8 и снимаем ее с двигателя.

Крышка клапанов выглядит вот так. В моем случае, чтобы к ней добраться пришлось снять капот, седло и подседельную емкость.

С правой стороны двигателя есть кожух генератора — снимаем его. Если лень снимать — вынимаем из него только заглушку. Заглушка находится в верхней части корпуса и снимается при помощи обычной отвертки. Через заглушку мы будем контролировать положение меток на роторе.

Вставляем в центр кожуха генератора торцовый ключ на 14 и крутим двигатель (по часовой стрелке) покуда метка «Т» (от английского «Top» — значит верх, в нашем случае положение поршня в ВМТ) на роторе генератора не станет ровно напротив уступа.

После того как метка на генераторе совпадет с уступом на картере двигателя — проверяем в каком положении стал распределительный вал. Распределительный вал должен стать в положение, когда оба клапана будут закрыты. И становится он в это положение каждый второй оборот коленчатого вала так как вращается он в два раза медленнее.

Правильное положение распределительного вала определяется по его звездочке. Звездочка должна стать большим отверстием вверх, а маленькие отверстия и риски, которые возле них выбиты должны стать параллельно плоскости разъема крышки клапанов.

Это если в идеале, а на практике звездочка редко когда становится так как нам это нужно. И в этом зачастую виновата цепь — она растягивается и распределительный вал начинает немного не догонять коленчатый вал. Если у вас звездочка стала немного криво, то по-большому счету — это ерунда. А вот, если она у вас стала ни пойми как, то эту проблему нужно очень быстро решить — иначе рано или поздно загнет клапана.

Еще раз контролируем, чтобы метка «Т» на роторе генератора стала напротив выступа, а звездочка распределительного вала заняла правильное положение. Отворачиваем на регулировочных болтах контргайки.

Выкручиваем немного регулировочные болты, просовываем между клапаном и регулировочным болтом измерительный щуп и не вынимая его — пальцами подтягиваем регулировочный болт, зажимаем регулировочный болт плоскогубцами и фиксируем его контргайкой.

После того как затяните контргайку — проверьте насколько легко ходит щуп. В идеале, щуп между клапаном и болтом должен перемещаться с едва ощутимым усилием.

  • Если щуп перемещается без усилия — ослабьте контргайку и подтяните немного болт.
  • Если щуп перемещается с трудом или окажется зажатым — ослабьте болт.

Как устроен электроклапан на скутер

Для обогащения топливно-воздушной смеси используется устройство обогащения топлива с механическим приводом и автоматической системой управления. Рассмотрим принцип работы и особенности каждой из указанных систем обогащения.

Ручной

Ручная система обогащения, нуждающаяся в точной регулировке, неудобна в эксплуатации. Для запуска двигателя мотороллера после ночной стоянки необходимо нажать на руле рычажок, передающий усилие через тросик на толкатель. После того как силовой агрегат запустится, нагреется и достигнет рабочей температуры, необходимо возвратить рычаг ручного обогатителя, чтобы заслонка регулировки объема и игла вернулись в исходное положение. Как показывает опыт эксплуатации скутеров, такая система обладает рядом неудобств.

В большинстве моделей современных мопедов установлен пусковой обогатитель автоматического типа

Автоматический

Пусковой обогатитель автоматического типа, называемый термоэлектроклапаном, установлен в большинстве моделей современных мопедов с двухтактными и четырехтактными двигателями.

Устройство состоит из следующих частей:

  • корпуса, в котором расположен электроклапан;
  • керамического нагревателя, питающегося от бортовой сети;
  • подпружиненного привода со штоком, связанного с толкателем и заслонкой.

Устройство соединено с воздушным каналом, насыщающим бензин из дополнительной поплавковой камеры перед подачей его в камеру сгорания цилиндра. Необходимо отметить одну особенность карбюраторов скутеров. Они имеют две поплавковые камеры – дополнительную и основную, связанные между собой пусковым жиклером.

Небольшой трубчатый канал из дополнительной поплавковой камеры связан с камерой смешивания, отвечающей за подачу воздуха с бензином к двигателю. Сечение смесительной камеры перекрывает заслонка, конструктивно похожая на заслонку дросселя в карбюраторе. Опускание заслонки вызывает смещение подпружиненной иглы, закрывающей канал подачи топлива. Корпус электроклапана теплоизолирован и находится в резиновом чехле. Все современные скутеры имеют аналогичную конструкцию термоэлектроклапана.

Пусковым обогатителем без электронагрева оснащены старые модели скутеров

Старые модели скутеров оснащены пусковым обогатителем без электронагрева. Передача тепловой энергии к приводу осуществляется благодаря медному теплопроводящему цилиндрику, связанному с мотором скутера. Вместо порошкового привода установлен мембранный. При этом впускной коллектор головки цилиндра связан с одной полостью колбы.

Лепестковый клапан на скутере – ремонт, замена, назначение

Большинство скутеров известных производителей являются двухтактными, ведь они имеют упрощенные характеристики. Такие скутеры имеют одну важную деталь – лепестковый клапан.

Если лепестковый клапан поломается, это грозит очень плохим последствиям для мотора вашего скутера. Ремонт лепесткового клапана весьма простая процедура, в большинстве случаев его проще заменить на новый. Но если вы новичок в ремонте двигателей, то вряд ли вы будете знать, где находиться эта деталь. Располагается лепестковый клапан во впускном коллекторе сверху двигателя, подробнее смотрите на фото.  На фото показано расположение клапана большинства японских мопедов, но есть и другие расположения.

Принцип работы лепесткового клапана

Данная деталь является очень важной в работе двигателя, ведь после получения топливной смеси в цилиндр, клапан закрывается и таким образом топливо не возвращается к карбюратору. Лепестковый клапан должен быть точно настроен и не иметь никаких дефектов, ведь когда поршень подходит к мертвой точке, он пытается выпихнуть топливную смесь наружу

Но лепестковый клапан не дает этого сделать даже в малом количестве, ведь у него хорошая герметичность.

Чем может грозить поломка лепесткового клапана?

Если эта очень важная деталь будет сломана, будет стерта, начнет пропускать воздух, топливная смесь будет обратно поступать в карбюратор. И результатом станет потеря мощности, так как двигателю просто напросто будет не хватать топлива. Далее после попадания топлива в карбюратор, бензин выкидывает в воздушный фильтр. Также одним из последствий неисправного клапана может быть отсутствие реакции на регулировку ручки газа.

Замена лепесткового клапана

Поменять его довольно просто. Если вы заметили вышеупомянутые неисправности и считаете, что причина кроется в лепестковом клапане, снимите мотор и карбюратор. Далее вы увидите ту самую важную деталь, которая снимается более чем просто. Судя по названию можно понять, что данная деталь имеет лепестки. Поэтому часто они могут приходить в негодность. Простым решением будет, конечно же, замена полностью этой детали, купить лепестковый клапан на скутер может каждый в любом магазине и за низкую цену. Но если вы не имеете такой возможности, можно попробовать стереть верхний слой лепестков, тем самым разгладив их поверхность. Далее хорошо вытрите лепестковый клапан, не оставив ни грязи, ни стружки. Установите все в таком же порядке.

Сообщества › Daewoo Matiz Клуб › Блог › Зажаты впускные и выпускные клапана ! Из-за чего ?

Всем привет, подскажите советами, пожалуйста ! Первый раз залез в двигатель для регулировки клапанов на пробеге 70 тысяч, сделали всё хорошо, но особой разницы не заметил ! На пробеге 83 тысячи появились проблемы с запуском на холодную, все подробно описано в моих бж, так вот после запуска двигатель двоил и работал очень неустойчиво, понесся менять с самого простого : свечи, вв провода, фильтра бензина оба, промыл форсы, крышку трамблера ничего не помогло ! Поехал на СТО там сразу сказали надо делать регулировку клапанов, сделали оказалось клапана были зажаты, выставили зазоры 0,20 и 0,30 , но через 3250 км снова на холодную двигатель заработал неустойчиво по гарантии снова сделали регулировку, опять же все клапана были зажаты ! Вопрос почему, неужели седлам беда или сами клапана ? В итоге сказали через 2000 км приехать на проверку зазоров ! Заранее, спасибо !

Зачем настраивать клапана?

Очень многие «наездники», приобретая технику, мало интересуются ее потребностями, что приводит к быстрой поломке мотора. Роль клапанов – поставлять в камеру сгорания воздушно-топливную смесь и выводить отработанные газы. Они работают в условиях постоянного температурного воздействия, а как известно при нагревании металл начинает расширяться. Тепловое расширение, вместе с отклонением зазора приводит к тому, что клапан может закрыться не полностью и толкатель зажат или наоборот к слишком большому зазору между толкателем и клапаном.

Если впускной клапан имеет слишком большой зазор между толкателем, то камера сгорания меньше наполняется смесью и разбивается толкатель, а если выпускной, то ухудшается вентиляция цилиндра. В обоих случаях это чувствуется как потеря мощности и динамических характеристик мотора. Когда мы говорим про чрезмерный зазор, то в этом случае может увеличиваться расход, слышен характерный цокот.

То есть двигатель требует регулировки зазоров если:

  • плохо заводится;
  • не заводится;
  • глохнет на ходу;
  • заводится и глохнет;
  • увеличился расход;
  • снизилась максимальная скорость;
  • слышен цокот в месте газораспределительного механизма;
  • прошло 500 км после замены цилинропоршневой группы.
