Регулировка и настройка карбюратора скутера

Снятие и чистка карбюратора

Для того, чтобы снять карбюратор со скутера, первым шагом снимаем весь пластик, который мешает получить доступ к карбюратору (обычно приходится снимать сиденье и пластик под сиденьем). Затем отсоединяем топливные и маслянные шланги (масляные есть только на 2-х тактном скутере), контакты пускового обогатителя. После этого откручиваем болты крепления карбюратора к двигателю.

Теперь после того как карбюратор удалось снять, необходимо очистить его наружную поверхность от грязи и пыли. Можно промыть в бензине и вытереть сухой тряпкой.

Следующим шагом осуществляем частичную разборку карбюратора, а именно: откручиваем болты крепления крышки поплавковой камеры (2 болта), затем аккуратно снимаем поплавок, чтобы не погнуть пластину. Саму крышку поплавковой камеры промываем очень тщательно изнутри. Теперь уже можно приступать к самой чистке внутренней части карбюратора скутера.

2 простых способа почистить карбюратор:

1) Промываем в бензине, затем осуществляем продувку с помощью компрессора с насадкой в виде заострённого кончика (это позволит эффективно продуть все каналы).

2) Покупаем балончик с жидкостью для очистки карбюратора. Тщательно прочищаем все каналы и жиклёры карбюратора. Балончик также заменяет компрессор, поскольку жидкость из него подаётся под большим давлением, что позволяет эффективно очищать мелкие каналы.

Особое внимание при очистке необходимо уделить всем каналам и жиклерам (жиклёры при очистке откручиваем). Пусковой обогатитель также снимаем и прочищаем его каналы

Высушивать внутренние части карбюратора не нужно. Теперь можем одевать поплавок и осуществлять сборку карбюратора в обратном порядке.

Технические характеристики и особенности эксплуатации скутера Honda Dio

Как видите, данная модель скутера идеально подходит для российского потребителя. Так как имеет достойное качество и приемлемую цену. Ну а недостатки есть у всех, даже самых дорогих моделей.

Скутеры второго поколения – Honda Super Dio (AF-27) – начали выпускаться в 1990 году. От предыдущей модели они мало чем отличались – разве что дизайном. Даже двигатель AF18E остался почти без изменений.

Выпускались три основных варианта Super Dio: это базовая модель AF-27 с барабанными тормозами и двигателем AF18E, модель AF-28 SR с передним дисковым тормозом и форсированным двигателем AF18E, а также модель AF-28 ZX – всё то же самое, плюс вместо багажника у неё был спойлер со стоп-сигналом.

Скутеры Honda серии Super Dio продолжали выпускать до 1999 года. В определённый период данная конструкция выпускалась под именем Dio Fit, с новым дизайном пластикового обвеса и фар.

Технические характеристики

Двигатель:

Тип двигателя – AF18E, рабочий объём 49 куб. см. Количество цилиндров – 1. Число тактов – 2. Система охлаждения – принудительное воздушное охлаждение. Максимальная мощность двигателя – 6,8 л.с. (7,0 л.с. у AF-28) при 7000 об/мин. Крутящий момент – 0,73 кг*м / 6000 об/мин. Степень сжатия – 7,3. Трансмиссия – вариатор. Зажигание – электростартер. Размер шин переднего и заднего колёс – 3.00-10. Объём маслобака – 1,2 л. Объём бензобака – 5,0 л. Максимальная скорость – 60 км/ч (ограничено электроникой у AF-28).Ходовая часть: Тип подвески переднего колеса – телескопическая. Тип подвески заднего колеса – маятниковая. Тип переднего тормоза колеса – барабанный (AF-27), дисковый (AF-28 SR/ZX). Тип тормоза заднего колеса – барабанный.Размер и вес: База – 1145 мм. Длина – 1640 мм. Высота по сидению – 700 мм. Дорожный просвет – 100 мм. Полная масса – 66 кг.

Как подключить карбюратор скутера Yamaha — подробная детализация

У опытных скутеристов редко возникают сложности с подключением карбюратора, например после обычной чистки или прочих манипуляций. Но начинающие мотолюбители могут столкнуться с проблемой, когда после извлечения всех шлангочек, установить их на нужное место бывает проблематично. В нескольких уроках будут опубликованы схемы подключения карбюратора для всех основных скутеров. Естественно, это три урока по японским скутерам Yamaha, Honda и Suzuki, а также основные тонкости подключения китайских и европейских карбюраторов. Сегодня начнем с карбюратора Yamaha. На первый взгляд, компоновка деталей немного иная, нежели например у скутеров Honda, но принцип как всегда один, физику не обманешь, а принципиально новых карбюраторов еще никто не придумывал.

Итак, на рисунке обозначен типичный карбюратор, который устанавливается на большинство скутеров Yamaha, в частности Jog, Aprio и другие модели, которые так популярны у нас. Посмотрите внимательно, скорее всего именно это модель установлена и у вас.

Теперь рассмотрим все его элементы детально. Для детализации мы будем использовать 2 схемы. На первой вы визуально определите, как правильно подключить карбюратор Yamaha, а на второй вы более подробно ознакомитесь со всеми элементами путем чертежа.

  1. Это пусковой обогатитель. Крепится к корпусу карбюратора на двух болтах через резиновое уплотнение. Обогатитель питается от электросети скутера 12в. Как уже все знают, нужен он для холодного запуска скутера, так как на холодную скутеру нужна более обогащенная смесь.
  2. Штуцер для подвода топлива. Имена сюда нужно подсоединить шланг подачи бензина.
  3. Те самые болты, при помощи которых крепится обогатитель. Чтобы извлечь его, достаточно отсоединить питание электроклапана и открутить эти два болта.
  4. Болт крепления крышки смесительной камеры. Открутив его, мы получаем доступ к дросселю. Может поднять или опустить иглу, заменить трос газа. При чистке карбюратора извлечение дросселя обязательно.
  5. Разьем подключения обогатителя к сети. В нем два провода. Зеленый идет на массу, желтый — питание от генератора. Но обычно полярность не важна. Чтобы проверить обогатитель, нужно подать на него напряжение с аккумулятора (опять же, полярность не имеет значения). В течении нескольких минут игла обогатителя должны выйти вместе со штоком на несколько мм.
  6. Штуцер соединения с воздушным фильтром. именно сюда одевается резиновое колено от воздушника.
  7. Винт качество смеси (думаю тут все понятно). Если его закручивать по часовой стрелке, подача воздуха уменьшается и смесь становится богаче.
  8. Болты крепления поплавковой камеры, их всего 4.
  9. Винт количества холостых оборотов. Чем сильнее закручиваем винт, тем холостые обороты выше и наоборот.
  10. Штуцер подключения шланга подачи моторного масла. Он самый маленький по сечению, спутать невозможно.
  11. Штуцер связи с атмосферой. Сюда ничего одевать не нужно, оставьте как есть.
  12. Подвод шланга от вакуумного крана.

Устройство и принцип работы

Применяемые на большинстве моделей скутеров карбюраторы – поплавкового типа. Они имеют смесительную камеру, в которой происходит смешивание бензина с воздухом. Образовавшаяся при этом топливная или горючая смесь поступает в двигатель, где и сгорает Правильное соотношение воздуха и топлива обеспечивают: жиклёры, дозирующая игла, золотник и механизм дроссельной заслонки. При определённых условиях им помогают, пусковой обогатитель смеси и ускорительный насос. От слаженной работы этих деталей и механизмов зависит работа устройства в целом. Если Вы стали замечать перебои в работе двигателя, снижение его мощности или тенденцию глохнуть на холостом ходу, необходимо в первую очередь проверить, как отрегулирован карбюратор на Вашем скутере. Процесс его настройки практически ничем не отличается от регулировки карбюратора мотоцикла или «Солекс» ВАЗа. Поэтому, отработав приемы регулировки на своем двухколесном друге, Вы без проблем справитесь с другими транспортными средствами.

Как проверить качество регулировки карбюратора мопеда «Альфа»?

На этом этапе нужно отрегулировать качество смеси на ходу. Для этого нужно завести мопед и поехать кататься на половине выкрученной ручки газа. После этого можно смотреть на состояние свечи: черная – слишком много бензина во время езды, белая – воздуха. Как быть в этом случае? Можно вытащить иглу и пазы, которые регулируют количество бензина. При передвижении стопорного колечка наверх топлива будет подаваться меньше, а воздуха больше, и наоборот. После этого снова выполняется проверка, и если при повернутом на полную газе мотор не глохнет, то это знак, что все хорошо.

Кроме того, проблема может быть в главном жиклере, который отвечает за режим «полный газ»: в этом случае его следует заменить на более маленький или большой. Проверкой будут служить следующие действия: при езде на полном газе нужно чуть-чуть сбавить. Если будут слышны хлопки, то нужен меньший жиклер.

Регулировка (настройка) карбюратора

Регулировка карбюратора на скутере состоит из нескольких этапов, которые включают в себя: регулировку холостого хода, регулировку качества смеси и регулировку уровня топлива в поплавковой камере.

Настройка карбюратора 2т и 4т скутера принципиальных отличий не имеет, за исключением того, что на некоторых моделях карбюратора может отсутствовать винт регулировки качества смеси и поэтому качество смеси приходиться настраивать только регулировкой иглы и поплавка в карбюраторе скутера

Регулировка холостого хода

Карбюратор 2-х тактного скутера (Honda Dio)

Карбюратор 4-х тактного скутера

1 — винт холостого хода, 2 — винт качества смеси

1 — винт качества смеси, 2 — топливоприёмный штуцер, 3 — штуцер для слива топлива из поплавковой камеры, 4 — винт-пробка поплавковой камеры.

Регулировка качества смеси

Качество смеси является очень важным моментом при регулировке карбюратора, поскольку при бедной смеси двигатель может перегреваться и терять мощность, а при богатой смеси образуется нагар в камере сгорания.

Регулировку качества смеси выполняем с помощью регулировочного винта. Смесь обогащается если мы проворачиваем винт по часовой стрелке и обедняется при проворачивании против часовой стрелки.

Схема регулировки выглядит так:

  • Прогреваем скутер в течении 10 минут, глушим двигатель,
  • Закручиваем винт до конца по часовой стрелке,
  • Откручиваем на 1,5 оборота назад против часовой стрелки
  • Заводим двигатель и поворачиваем винт назад ещё на 1/3 оборота. Даём двигателю поработать 2 минуты.
  • Если обороты повышаются, то откручиваем винт ещё на 1/4 оборота против часовой стрелки. Также даём двигателю поработать 2 минуты.
  • Повторяем предыдущий шаг, до тех пор, пока обороты не начнут падать (не забывайте перед каждым изменением дать двигателю поработать 2 минуты)
  • Если обороты начали падать, то вкручиваем винт по часовой стрелке на 1/4 оборота.

Таким образом достигается устойчивая работа двигателя на любых допустимых оборотах. В идеальном случае двигатель должен хорошо работать в открученном на 1,5 — 2 оборота положении винта регулировки качества смеси. Однако из за износа деталей двигателя этот диапазон может меняться. Если же в карбюраторе вашего скутера отсутствует винт регулировки качества смеси, то настройку необходимо проводить только с помощью регулировки положения иглы карбюратора.Поднимаем иглу — смесь обогащается, опускаем иглу — смесь обедняется.

По нагару на свечке можно узнать о неправильной регулировке качества смеси. Если нагар на свечке чёрного цвета и его много — смесь слишком богатая. Если нагар практически белого цвета — смесь слишком белая.

Регулировка уровня топлива (в поплавковой камере)

Уровень топлива в поплавковой камере можно проверить с помощью с помощью прозрачной трубки, снизу карбюратора. Для того чтобы это можно было сделать необходимо открутить сливочный винт, поднять трубку в направлении к верху карбюратора. Теперь проверяем уровень топлива при рабочем двигателе скутера. Он должен находится чуть ниже выпирающей юбки в месте крепления крышки поплавковой камеры к карбюратору.

Если уровень мал или, как бывает чаще, слишком высок, то необходимо снять крышку и отрегулировать момент срабатывания запорной игры с помощью загибания держателя иглы (небольшого усика) в очень небольшом диапазоне.

Стоит помнить что, при неисправности карбюратора или загрязнения его внутренних элементов, регулировка карбюратора возможно позволит лишь временно решить проблему.

Вот и весь принцип настройки карбюратора на китайском и японском (Honda, Suzuki, Yamaha и д.р.) скутере. Теперь вы можете самостоятельно проводить ремонт и регулировку карбюратора на 2т и 4т двигателе скутера с объёмом 50 и 150 кубов.

Перегрев.

Вид свечи: чрезвычайно белый изолятор с маленькими черными вкраплениями и преждевременной электродной эрозией.

Последствия: потеря мощности скутера на высокой скорости или при нагрузке.

Вероятные причины: свеча зажигания недостаточно вкручена; система охлаждения двигателя скутера работает ненормально; слишком раннее зажигание скутеа; неправильно подобран тепловой диапазон — слишком «горячая» свеча.

Способы устранения: проверить момент затяжки свечи зажигания скутера; работу системы охлаждения двигателя скутера; отрегулировать угол опережения зажигания; правильно подобрать калильное число свечи зажигания.

Вид свечи: расплавленные и сожженные центральный и заземляющий электроды (либо один из электродов) свечи скутера; вспузырившийся изолятор с металлическими отложениями на нем.

Последствия: значительная потеря мощности двигателя скутера; перебои зажигания. При дальнейшем использовании таких свечей возможно серьезное повреждение двигателя скутера.

Вероятные причины: термическая перегрузка; значительный перегрев деталей свечи из-за калильного зажигания — возгорание начинается раньше, чем появляется надлежащая искра зажигания; использование некачественного топлива; догорание остатков воздушно-топливной смеси в камере сгорания из-за неправильно отрегулированной топливной системы скутера или угла опережения зажигания скутера; неправильно подобран тепловой диапазон — слишком «горячая» свеча зажигания.

Способы устранения: проверить двигатель скутера, систему зажигания и топливную систему, а также качество рабочей смеси и угол опережения зажигания скутера. Установить новые свечи зажигания с правильно подобранным калильным числом.

Как настроить рабочий ход карбюратора

Данная настройка карбюратора дает правильную смесь при рабочем ходе. Данную настройку нужно делать когда:

  • Если вы на своем мопеде ездили, катались и на выкрученной свече зажигания у вас черный нагар;
  • Если вы поехали, а мопед плохо скорость набирает, а при выкрученной свече зажигания у вас белый нагар.

Рабочий ход регулируется иглой установленной в дроссельную заслонку карбюратора. Для этого нам нужно открутить гайку дроссельной заслонки, вынуть дроссель с иглой из карбюратора.

У иглы есть проточки в количестве 5 штук. При покупке нового мопеда Альфа. Фиксирующая пластина находится на средней проточке.

Если у вас бедная смесь, белый нагар на свече зажигания, то фиксирую пластину нужно опустить на одно деление вниз. Тем самым мы поднимаем иглу на одно деление и увеличиваем количество поступающего топлива в камеру сгорания.

И на оборот. Если у вас обогащенная смесь и черный нагар на свече, то иголочку нужно опустить вниз.

После проделанной процедуры устанавливаем иголочку на место, собираем карбюратор и пробуем прокатиться. Смотрим за поведением работы двигателя мопеда после регулировки, катаемся.

Конечным итогом правильной регулировки рабочего хода карбюратора у вас должен быть бурый нагар на свече зажигания.

Строение карбюратора

Стоит отметить, что местонахождение карбюратора в разных моделях скутеров тоже разное. Поэтому, прежде, чем приступать к его регулировке, необходимо как следует изучить все узлы и агрегаты своего транспортного средства, их характеристики и местоположение. Строение же, в отличие от местонахождения, карбюратора является примерно одинаковым.

Карбюратор включает в себя следующие составляющие элементы:

  • трубку Вентури;
  • заслонку с иглой;
  • поплавковую камеру;
  • систему холостого хода;
  • пусковой обогатитель;
  • золотник;
  • ускорительный насос.

Трубка Вентури

Итак, первый элемент карбюратора под названием трубка Вентури отыгрывает наиболее важную роль в его работе. Данная деталь характеризуется диаметром, который является разным на протяжении всей длины трубки. Это связано с тем, что происходит ее сужение к центру, после чего вновь следует расширение. Именно самое узкое место трубки предназначено для прохождения потока воздуха через нее.

Характерное сужение трубки способствует образованию низкого давления воздуха, которое выравнивается к месту расширения трубки. Если внутри данной трубки расположить еще одну трубку меньшего размера с бензином, то, бензин по пути в зону пониженного давления начнет покидать маленькую трубку, при этом распыляясь и улетучиваясь, взаимодействуя с потоком воздуха внутри большой трубки.

Заслонка с иглой

Заслонка с иглой устанавливается прямо в центре описанной выше трубки Вентури. Она необходима для того, чтобы регулировалось количество смеси, которое поступает в камеру сгорания. Данная регулировка осуществляется посредством нажатия на газ. Однако, работа заслонки невозможна без иглы. Именно она определяет объем поступившего в двигатель топлива. Так, когда пилот давит на газ, заслонка начинает двигаться, тем самым поднимая иглу, за счет чего и поступает нужное количество бензина. Одним словом, чем сильнее давится на педаль акселератора, тем больше открывается заслонка, а соответственно, тем больше поступает топлива в камеру сгорания.

Поплавковая камера

Для того, чтобы двигатель не заглох, в него необходимо постоянно подавать топливо, определенное количество которого должно находиться в трубке. Для этого была придумана поплавковая камера, работа которой осуществляется по принципу унитазного бачка. Т.е. внутри камеры есть поплавок, который перемещается в нижнюю ее часть сразу после того, как уровень бензина в трубке падает. Таким образом, смещение поплавка обеспечивает открытие специального клапана, через который и попадает топливо. После наполнения, поплавок поднимается вверх, тем самым закрывая клапан. Это и обеспечивает беспрерывную и правильную подачу топлива.

Система холостого хода

Система холостого хода в карбюраторе является ответственной за холостой ход. Однако, ее работа осуществляется не только на холостых, но и на малых оборотах. В случае с холостыми оборотами, подача топлива происходит по другому каналу карбюратора, который находится за ограничителем. Система холостого хода состоит из:

Винт системы

Отвечает за объем воздуха, который проходит через всю систему, тем самым регулируя качество смеси, попадающей в камеру сгорания. Закручивая и откручивая данный винт, пилот может регулировать количество воздуха. Соответственно, тем меньший объем воздуха попадает в систему, чем сильнее закручен винт, и наоборот. Получается, когда воздуха много, то топливо является более бедным, когда мало – более богатым, поскольку в нем больше бензина, чем воздуха.

Специальный канал

Сквозь него топливная смесь выходит из карбюратора. Данный канал перекрывается специальным клапаном в момент, когда открывается дроссельная заслонка карбюратора

Клапан является важной частью, поскольку он предотвращает негативное влияние системы на работу силового агрегата скутера на высоких оборотах

Жиклер

Отвечает за настройку.

Стоит отметить, что система холостого хода карбюратора является самой уязвимой его частью. В связи с этим, зачастую, причиной неправильной работы карбюратора являются вышедшие из строя жиклеры с мелким сечением. Это связно с тем, что они склонны к очень быстрому засорению.

Таким образом, зная строение и принцип работы карбюратора, можно приступать к его регулировке.

Настройка карбюратора (139qmb)

Смесь, приготовленная карбюратором, в зависимости от соотношения бензина и воздуха может быть богатой, обогащенной, нормальной, обедненной и бедной. Это я их перечислил в порядке убывания процентного содержания бензина (то есть бедная смесь содержит меньше всего бензина и больше всего воздуха). На богатой и бедной смесях двигатель нормально работать не может — слишком далеки они от оптимума. Смесь с максимальным количеством бензина, на которой двигатель еще может работать без перебоев, называется обогащенной. Соответственно, с минимальным — обедненной. Серединка между ними условно считается нормальной. Заметили нюанс? Состав смеси привязывается не к числам — столько-то грамм бензина на литр воздуха, а к работе двигателя. То есть это в некоторой мере относительный параметр. Например, смесь, для холодного двигателя являющаяся обогащенной, для горячего станет богатой.

Регулировать состав смеси, по логике (ну раз она состоит из бензина и воздуха), можно либо изменением количества подаваемого бензина, либо количества засасываемого воздуха. Но для достижения максимальной мощности надо дать двигателю возможность засасывать как можно больше воздуха, а уж под это количество подобрать такую пропорцию бензина, чтобы смесь получилась нормальной или слегка обогащенной.

На крышке фильтра спереди хоботок, через который происходит засос воздуха. А на его конце затычка с четырьмя отверстиями. Она была нужна на период обкатки, а по окончании обкатки ее можно убрать. Вытаскиваем. Следующее, что находится на пути поступающего в двигатель воздуха — поролоновый фильтр. Убрать его нельзя, но уменьшить сопротивление можно. Для этого мыть его нужно определенным образом. Готовим смесь моторного масла с бензином в соотношении 1:10, в этой смеси моем фильтр, потом с силой отжимаем в кулаке, не выкручивая, кладем сушиться минут на пять (не на солнце), потом ставим обратно. При таком способе мытья фильтр имеет малое сопротивление и в то же время сохраняет достаточные фильтрующие свойства. Количество воздуха мы увеличили. Теперь надо увеличить количество бензина.

Оно регулируется иглой на воздушной заслонке (золотнике). Чем выше поднята игла, тем больше бензина. Игла поднимается вместе с золотником, и еще ее положение относительно золотника можно менять. Золотник находится под пластиковой крышкой в центре карбюратора, игла вставлена в отверстие в дне золотника, ее можно достать пинцетом. Но сначала — крышка. В ее центре есть выступ (штырь), на котором фиксируется пружина золотника. Но при такой длине (порядка 20мм) он еще и затрудняет подъем золотника до конца вверх, что вполне оправданно при обкатке и совершенно не нужно после нее. Для фиксации пружины вполне хватит 6 — 7 мм. Обкусываем лишнее. На фото крышка со штырем до

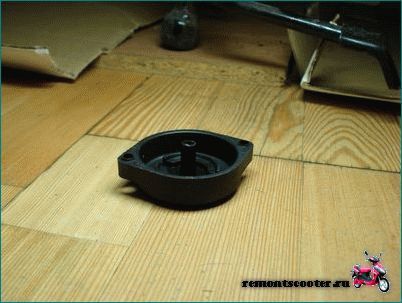

А вот она же после:

Теперь подъему золотника до предела вверх ничто не мешает.

Последний объект регулировки — игла. В карбюраторе скутеров GX она не имеет регулировочных канавок, так что поднять ее можно надеванием шайб соответствующей толщины, например от крепежа М2,5. Максимум, на сколько ее имеет смысл поднимать — 1,5 мм, с шагом примерно 0,25 мм.

На фото игла с двумя текстолитовыми шайбами примерно по 0,5 мм:

Теперь можно перейти к тонкой настройке. Подкладываем под упор иглы для начала шайбу 0,5мм, собираем, закрываем карбюратор и заводим. Даем прогреться. Если двигатель работает ровно, но при разгоне изменяет тон на хриплый (др-др-др вместо у-у-у, это работа через такт) — смесь богатая, надо опустить иглу, то есть шайбу поставить потоньше. Для уточнения вставляем в хоботок затычку. Стало еще хуже — точно смесь богатая. А если двигатель работает с провалами, особенно заметными на высоких оборотах, и после провала часто бывает рывок ( у-у-у-у-бубубу- ууу!) — смесь бедная. Опять уточняем затычкой: с ней стало лучше — точно бедная. Поднять иглу. Наконец находим положение, при котором нет симптомов ни богатой, ни бедной смеси.

И последнее — регулировка холостого хода. Делается на прогретом двигателе. Заводим, отпускаем газ и винтом качества (он сбоку, см. последние фото статьи) добиваетмся максимального повышения оборотов. Потом винтом количества понижаем обороты до минимально устойчивых и снова

винтом качества поднимаем их до предела ( в принципе, эта вторая итерация может и не понадобиться). Все, регулировка карбюратора закончена. Можно ехать кататься. Увидите, что у вас улучшилась динамика и прибавилось 3, а то и 5 км/ч максимальной скорости.
