Самодельная стальная рабочая лодка

Практическая работа по изготовлению

Подготовленный чертеж с размерами лодки, сопутствующих деталей.

Закупка материала: полиуретанового клея, пакли, водоотталкивающей краски, смолы, листов метала, антисептика, лака и самого главного — дерева. Материал должен быть выбран самый качественный для долгосрочной службы и большой работы.

Работа с носовой частью — со стороны каждой доски опиливается угол в 45 градусов, чтобы они подошли без зазоров и щелей.

Границы обрабатываются антисептиком смолой и клеем для устранения последующих протечек. Не жалейте материала, при когда делаем лодку из дерева своими руками отпилить лишнее всегда просто.

Гвоздями, шурупами скрепляем борта с треугольным бруском. Для лучшей защиты используем паклю на стыках. Чтобы избежать трещин используйте в работе дрель.

Паракордом или веревками, выдерживающими сильную нагрузку обвязываем борта для придания необходимой формы. Внутри устанавливаются распорки равные ширине по чертежу.

Изготавливаем и прикрепляем заднюю часть.

Для предотвращения протечек берем лист метала по размерам чуть больше, чем дно судна, загибаем края молотком.

Устраняем оставшиеся зазоры, обрабатываем лодку антисептиком, красим, ждем полного высыхания и покрываем лаком.

Особенности деревянных «лодочных работ»

К создателям данных лодок есть несколько требований, которые придется учесть. Среди них:

  1. Умение обращаться с деревом, знание всех нюансов. В это понятие входит оптимальный выбор досок, способность заранее рассчитать будущие максимальные нагрузки на древесину, а также осведомленность о том, как изгибают заготовки.
  2. Корректный выбор других материалов: кроме древесины понадобятся средства для защиты ее от протечек, от губительного влияния воды, элементы для скрепления всех деталей конструкции.
  3. Наличие места для сборки. Так как все заготовки и само судно имеют довольно большие габариты, а времени для сборки у новичка уйдет достаточно много, необходимо помещение или участок, надежно защищенный от дождя.
  4. Необходимость иметь все инструменты для работы с древесиной.
  5. Как минимум один помощник, он понадобится обязательно.

Это минимальный список того, что необходимо, поэтому в процессе работы могут появиться и другие условия.

Сборка лодки

Когда элементы деревянной лодки будут собраны, нужно начинать сборку изделия. Начать следует с носовой части. Оба бортика и треугольный брусок необходимо соединить между собой при помощи саморезов. Выступы сверху и снизу желательно сразу срезать, чтобы они в будущем не мешали.

Следующий шаг очень важный и ответственный, так как необходимо придать будущей лодке форму. Необходимо определиться с шириной лодки и поставить распорку по середине. Доску для распорки выбирайте размерами с высоту лодки, так у вас не лопнут бортики.

Когда распорка будет правильно установлена можно начинать придавать лодке форму, позовите на помощь нескольких людей или запаситесь веревками, чтобы сдерживать конструкцию.

Когда задник будет установлен, срезаем лишнюю часть снизу, а сверху можете сделать элемент в виде треугольника. Далее занимаемся распорками, которые будут постоянно поддерживать форму лодки, а также сидениями, которые устанавливаются поверх распорок. Количество, а также расположение этих элементов можете определить сами, так это может быть одно, два и более мест.

Выравниваем на нижней части все в одной плоскости и обрабатываем защитным слоем всю поверхность. Когда клей подсохнет, начинайте делать дно лодки.

Наилучшим вариантом дна станет оцинкованный лист металла. Постарайтесь найти такой лист, чтобы он соответствовал размерам лодки.

Размеры судна

Габариты лодки влияют на следующие технические параметры:

  • грузоподъемность;
  • вес;
  • вместимость.

Величину следует выбирать с учетом тех целей, для выполнения которых судно изготовляется. Определение нужных габаритов — непростое дело, поэтому следует огласить оптимальные размеры деревянного судна:

Длина должна составлять от 2 до 4 метров. Для одного человека хватит 1,8-2,5 м, а вот для двух персон понадобится около 3 м. Если планируется перевозить более 5 людей, то можно сделать лодку, длина которой составляет 4 метра, однако этот показатель может быть и выше. Ширина, как правило, равняется 1-1,5 м. Чем больше этот показатель, тем устойчивее лодка

Однако важно знать: данный параметр влияет на маневренность судна. Высота борта чаще всего составляет 50 см

Перед началом работ надо составить проект и схему судна. Можно сделать своими руками чертежи лодки из дерева. На рисунке надо обозначить все конструктивные детали плавучего средства. Для наглядного примера ниже приведена одна из схем деревянного судна.

Проекты самодельных лодок на других ресурсах

Самодельная лодка-плоскодонка с весламиСамодельная гребная лодка из виндсерфаСамодельная маленькая лодкаСамодельная складная лодка с веслами СпрутСамодельная лодка из пенопластаСамодельная лодка из камерСамодельная лодка с веслами из цельного дерева (ЧАСТЬ-1)Самодельная лодка с веслами из цельного дерева (ЧАСТЬ-2)Самодельная лодка тримаранСамодельная алюминиевая лодка с веслами для рыбалкиСамодельная лодка “АКВАРИУМ” с весламиСамодельная лодка из раскладушкиСамодельные лодки с моторомСамодельные лодки с парусомСамодельные велолодкиСамодельные катераСамодельная лодка вариан 1Самодельная лодка вариант 2Байдарка-челнок (лодка из простых материалов)Лодка на колесахЛодка на крыльяхПлотик из камерРазборная лодка с мягкой обшивкой.Изготовление надувных лодок.Советы по лодкам и моторамУстановка транца на резиновую лодкуСамодельная лодка из фанерыПроекты катеров и лодокЛодка из фанеры стоимостью 5000 рублейСкладная лодка Сигма

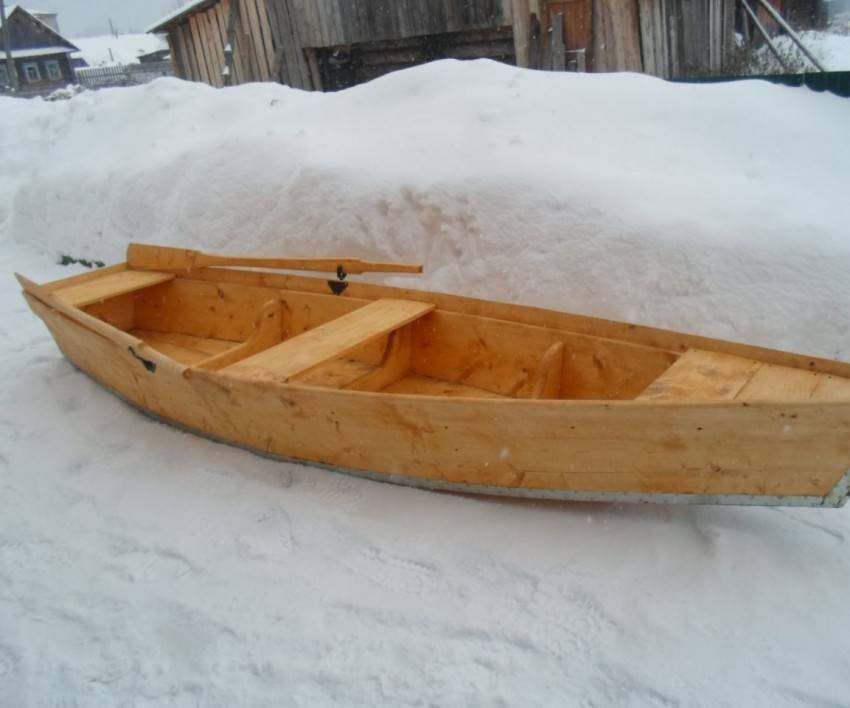

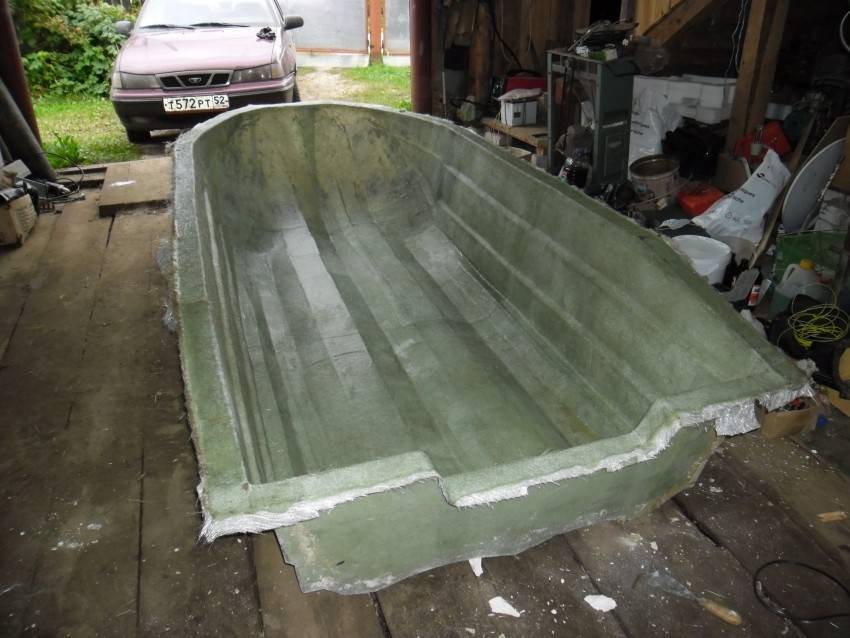

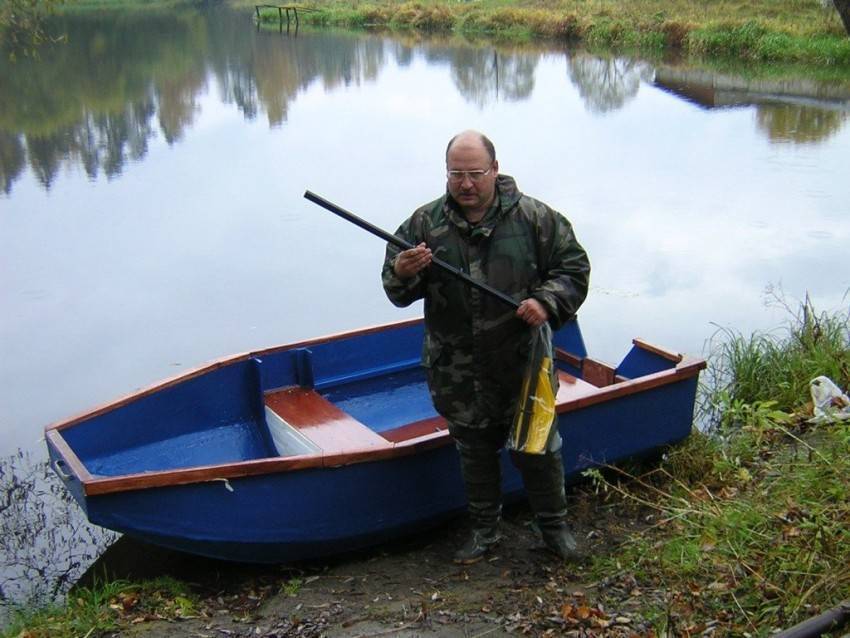

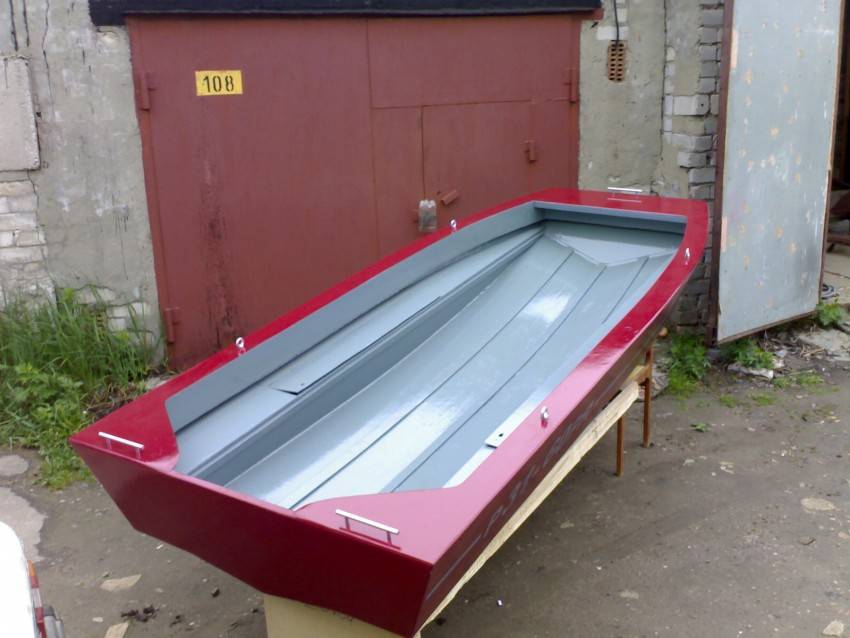

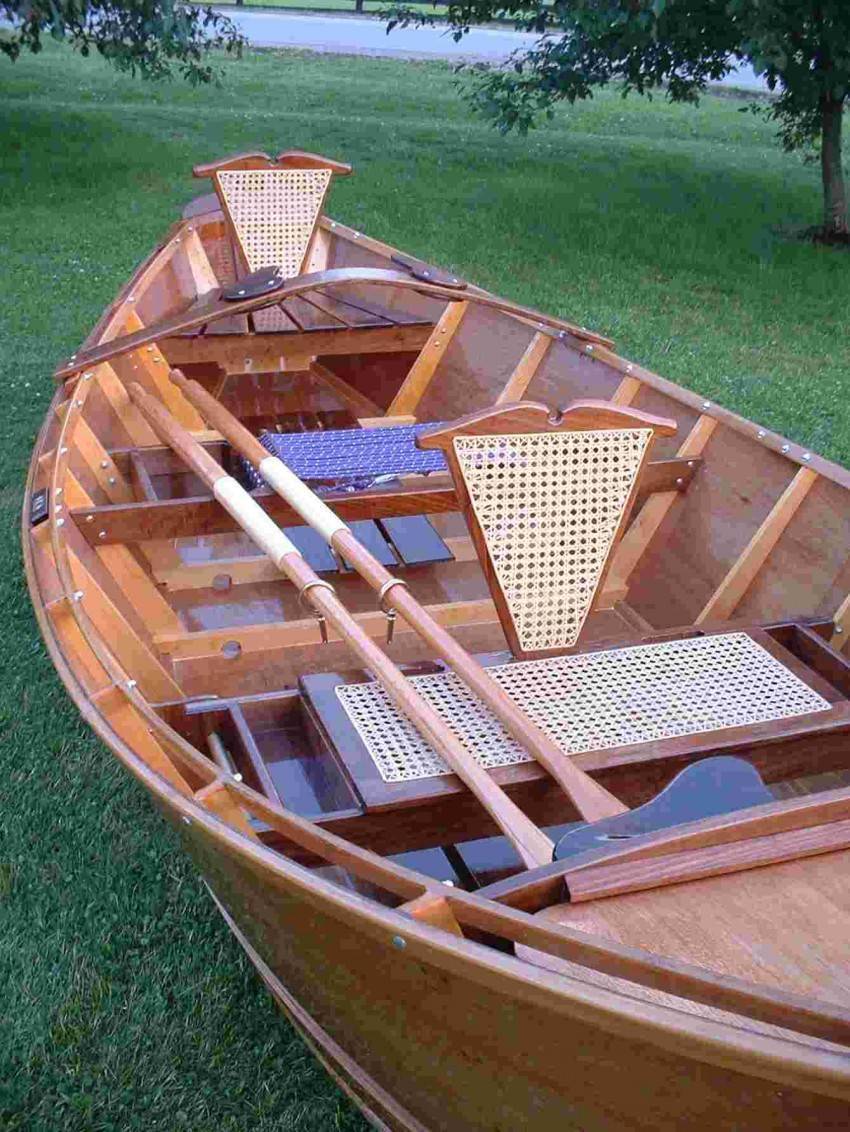

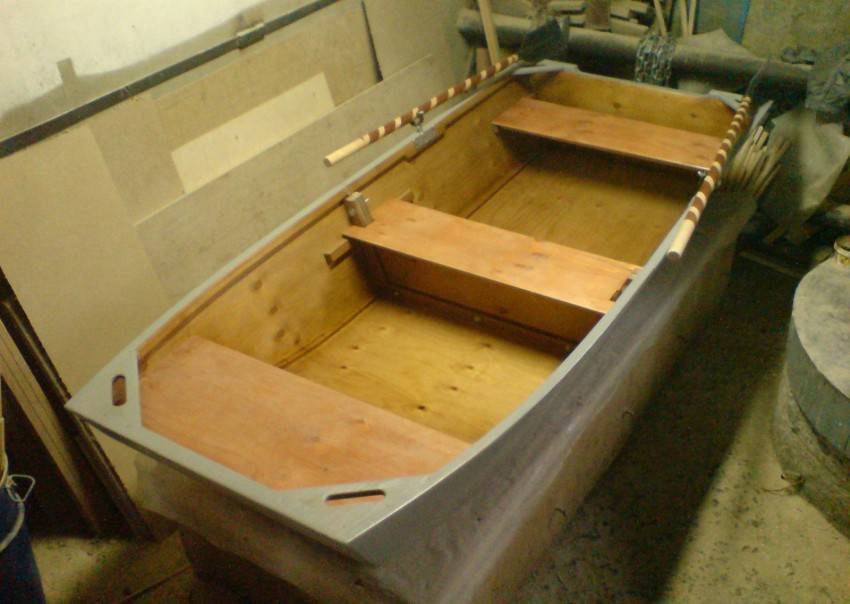

Фото лодки своими руками

https://youtube.com/watch?v=qqpJFFvd7vI

Также рекомендуем просмотреть:

  • Вентилятор своими руками
  • Прикормка своими руками
  • Откатные ворота своими руками
  • Ремонт компьютера своими руками
  • Станок по дереву своими руками
  • Столешница своими руками
  • Брусья своими руками
  • Лампа своими руками
  • Котел своими руками
  • Установка кондиционера своими руками
  • Отопление своими руками
  • Фильтр для воды своими руками
  • Как сделать нож своими руками
  • Усилитель сигнала своими руками
  • Ремонт телевизора своими руками
  • Зарядное для аккумулятора своими руками
  • Точечная сварка своими руками
  • Дымогенератор своими руками
  • Металлоискатель своими руками
  • Ремонт стиральных машин своими руками
  • Ремонт холодильника своими руками
  • Антенна своими руками
  • Ремонт велосипеда своими руками
  • Сварочный аппарат своими руками
  • Холодная ковка своими руками
  • Трубогиб своими руками
  • Дымоход своими руками
  • Заземление своими руками
  • Стеллаж своими руками
  • Блок питания своими руками
  • Светильник своими руками
  • Жалюзи своими руками
  • Светодиодная лента своими руками
  • Нивелир своими руками
  • Замена ремня ГРМ своими руками
  • Как сделать насос своими руками
  • Компрессор своими руками
  • Усилитель звука своими руками
  • Аквариум своими руками
  • Сверлильный станок своими руками

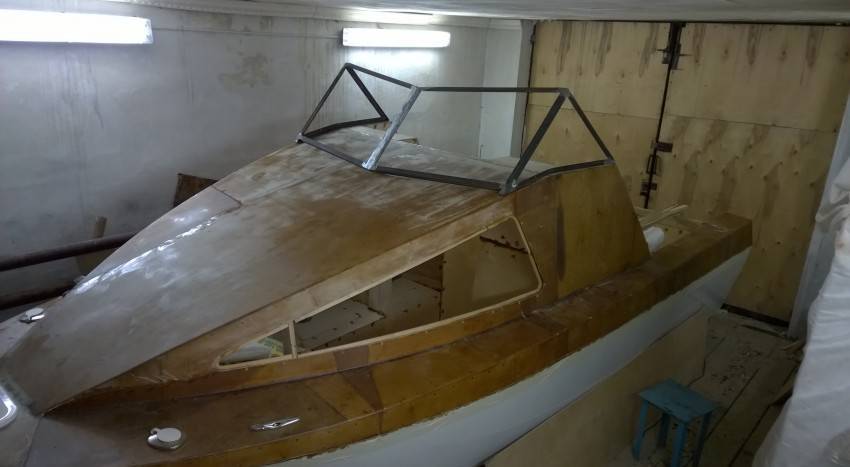

Конструкция рубки катера

При постройке рубки неоценимую помощь оказала статья «Постройка «шиворот-навыворот». Сначала был изготовлен легкий алюминиевый каркас, затем к нему изнутри крепилась ламинированная ценным шпоном дерева фанера, поверх которой напылялся слой пенополиуретана толщиной 50 мм. Пенополиуретан был подрезан и отшлифован для придания нужной формы, после этого его оклеили стеклопластиком на основе полиэфирной смолы «Норпол». Хотелось бы отметить, что работать с этим материалом, имеющим превосходные характеристики, просто.

Длина каюты — 3,5 м, высота в подволоке — 1,8 м, что позволяет взрослому человеку стоять в полный рост. Каюта отделана декоративным пластиком и ламинированной фанерой. В носовой ее части расположены спальные места для четырех человек (рис. 9).

Рис. 9. Боковой вид и план катера:1 — двигатель; 2 — угловой реверс-редуктор; 3 — корзина сцепления; 4 — карданный вал;
5 — топливный бак; 6 — педаль сцепления; 7 — рычаг включения редуктора; 8 — штурвал;
9 — сиденье; 10 — фундамент двигателя; 11 — ветровое стекло; 12 — мойка; 13 — газовая плита; 14 — спальное место; 15 — люк каюты; 16 — форлюк; 17 — переборка форпика;
18 — переборка машинного отделения; 19 — П-образная мачта; 20 — ходовые огни;
21 — боковое окно; 22 — кнехт; 23 — кормовой трап; 24 — привальный брус.

Ближе к миделю находятся шкаф, мойка и газовая плита. Для вентиляции помещения используется носовой люк. Высокой степени шумоизоляции корпуса удалось достичь с помощью оклейки бортов пенопластом толщиной 50 мм. Такая конструкция корпуса в сочетании с пенополиуретановым покрытием рубки позволяет сохранять температуру внутри катера не выше 20-25°С при наружной температуре, превышающей 30°С.

Способ крепления рубки к корпусу показан на рис.10.

Рис. 10. Узел крепления рубки к палубе.

Двигатель

Как упоминалось, на катере установлен дизель Д-245 с двухконтурным охлаждением. Вращение на редуктор передается через устройство сцепления, включаемое педалью. Рулевое управление штуртросового типа.

Кажется, что катер «Амадеус» в целом получился удачным. В будущем хотелось бы применить подходящую водометную установку и несколько уменьшить габаритную высоту судна, потому что при боковом ветре ощущались некоторые трудности с управлением из-за большой парусности.

Постройка подобного катера под силу любителям. Себестоимость при использовании импортных материалов и установке нового двигателя — 4000–4500 долл.

Константин и Анатолий Кураковы, г. Н. Новгород, 2002 г.

Поделитесь этой страницей в соц. сетях или добавьте в закладки:

Другие проекты катеров:
Туристский катер «Сивуч»
Мореходный армоцементный катер «Гринда»
Проект многоцелевого катера
Туристский катер из вельбота
«Морж» — катер для семейных путешествий

Подготовка: инструменты, материалы

После теории начинается практика — приобретение материалов и поиск всех необходимых инструментов. Главное для лодки — доски. В этом случае лучше купить еловый, лиственничный или сосновый пиломатериал, не имеющий трещин и сучков, норовящих выпасть. Те, что держатся крепко, не представляют угрозы будущему судну. Проверить их надежность просто, достаточно ударить по ним молотком либо кувалдой. Оптимальна древесина, которая хранилась в сухом помещении как минимум год, лежала весь период на ровной поверхности.

Список остального включает:

  • антисептик для дерева;
  • брус для распорок и треугольный — для носовой части лодки;
  • водоотталкивающую краску — Пентакрил, Прогресс, Раптор (для авто), кисти (краскопульт);
  • гвозди (лучше оцинкованные саморезы) разной длины и молоток для них;
  • грунтовку;
  • дрель небольшой мощности, шуруповерт;
  • клей (полиуретановый), замена ему — смола, шприц для нанесения в труднодоступных местах;
  • лак (яхтный) — Alpina Yachtlack, Belinka Yacht, Eskaro Marine lakk 90, Premia;
  • листовой металл для днища и скрепления элементов лодки;
  • наждачную бумагу (либо шлифовальную машину);
  • напильник;
  • паклю (герметик);
  • паракорд (кевлар, нейлон, полипропилен)— для придания бортам лодки нужной формы;
  • рулетку;
  • струбцины;
  • электролобзик (ножовку).

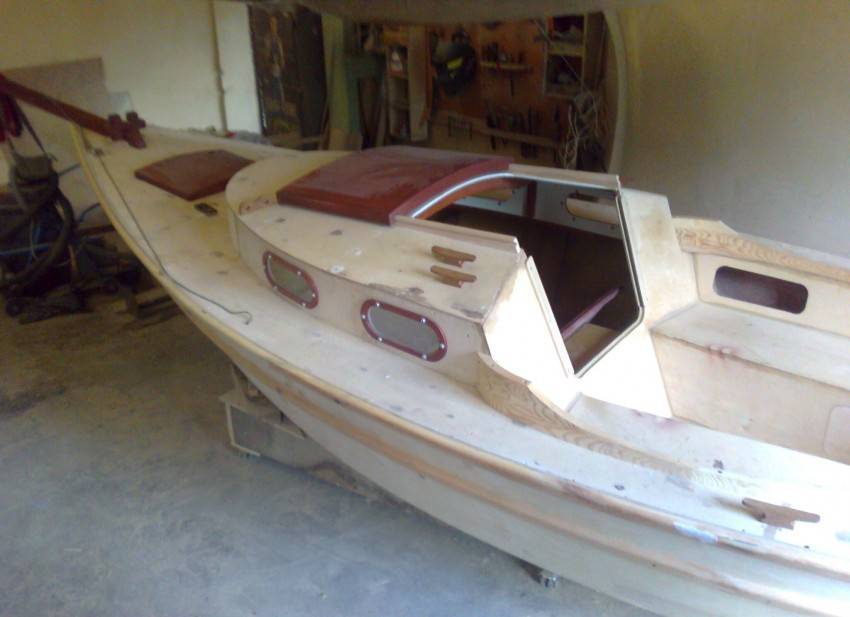

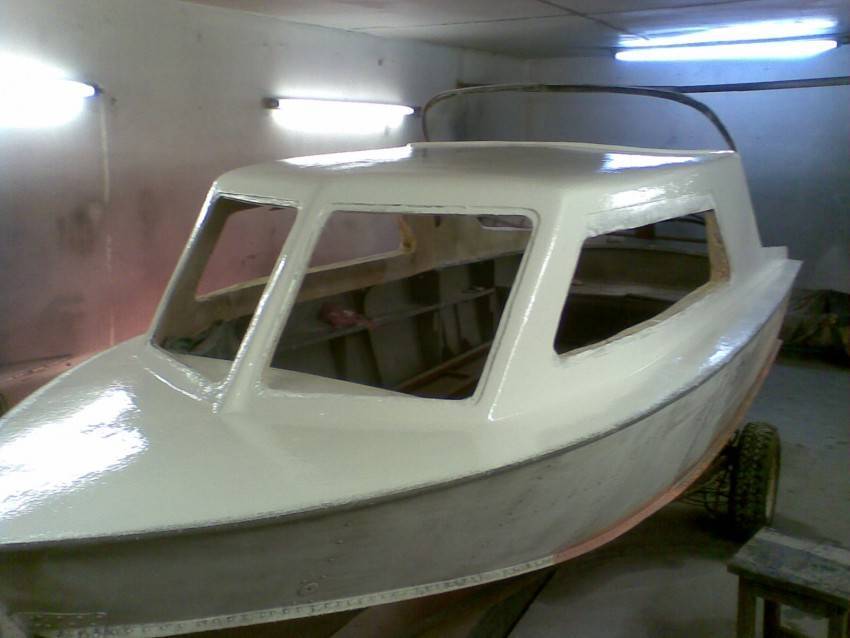

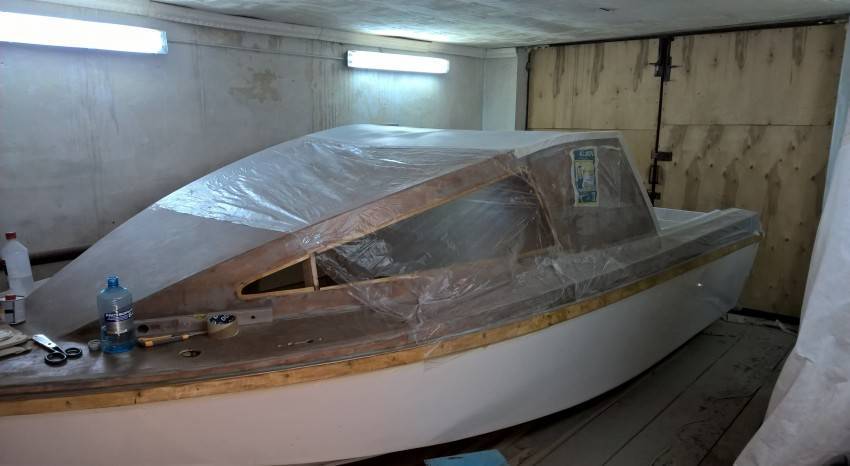

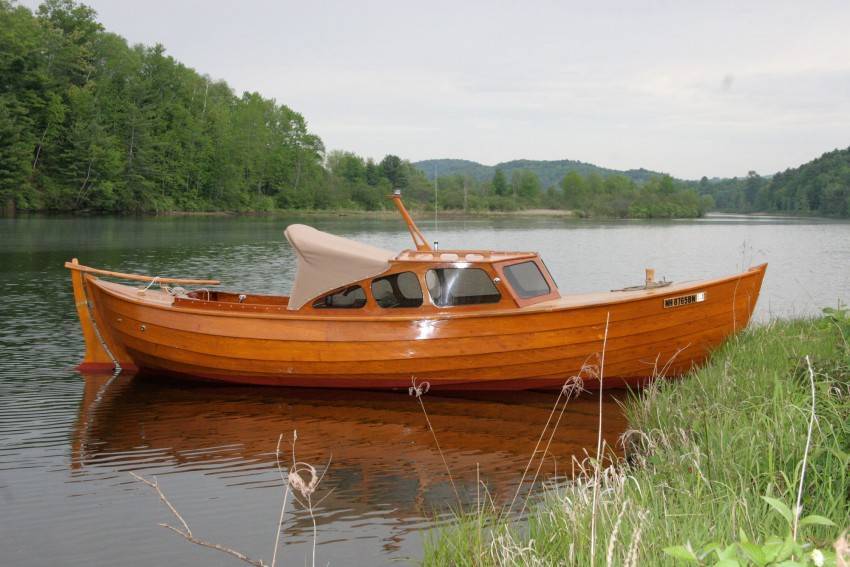

Катер с каютой

Если другие виды судна получились, то можно приступить к более серьезному судостроению. Для постройки даже небольшого варианта, нужно иметь в запасе большую площадь, защищенную от солнца и дождей.

Строить придется с использованием нескольких видов материала, на помощь обязательно нужно звать друзей или соседа. В реализации проекта помогут выделенные фото, чертежи того, как построить катер с каютой своими руками

Вряд ли самодельное изделие выдержит большую воду, но для дачного варианта и рыбалки под дождем — точно сгодится. Для вдохновения можно посмотреть альтернативные модели:

  1. Doerak Sneek.
  2. УЗОЛА.
  3. Амадеус.

Чертежи и схемы того, как сделать катер своими руками можно найти в свободном доступе. Сказать о том, что это будет дешево и быстро нельзя.

Ремонт

Для лодок, которые вы изготавливали, лучшим вариантом будет провести ремонтные работы самостоятельно. Вам следует предварительно осмотреть лодку, найти причину потомки (пробоину и т.д.) и обязательно исправить имеющийся дефект.

Пробоину можете заделать кусочками досок, предварительно обезжирив поверхность и приклеив новый фрагмент дерева. Если же проблема более серьезная, то лучше всего будет обратиться к специалисту, который сможет провести профессиональные ремонтные работы.

Таким образом, теперь вы знаете, как самостоятельно изготовить лодку и провести ее ремонт в домашних условиях.

Лидеры голосования

Лидер 500
Длина, см: 500
Оценка читателей: 65.8
Всего голосов: 839

Фантазия
Длина, см: 420
Оценка читателей: 65.3
Всего голосов: 959

ДжекБот 240
Длина, см: 240
Оценка читателей: 64.9
Всего голосов: 643

ProfMarine PM 300
Длина, см: 300
Оценка читателей: 62.8
Всего голосов: 817

Spinningline 470 / SL 470
Длина, см: 478
Оценка читателей: 62.7
Всего голосов: 1,364

Волжанка 65
Длина, см: 650
Оценка читателей: 62.7
Всего голосов: 977

Catfish 310
Длина, см: 310
Оценка читателей: 60.4
Всего голосов: 1,041

Компакт 200
Длина, см: 200
Оценка читателей: 59.8
Всего голосов: 940

J.Silver 300
Длина, см: 300
Оценка читателей: 59.6
Всего голосов: 1,488

Marlin 320
Длина, см: 320
Оценка читателей: 59.5
Всего голосов: 1,477

Процесс сооружения

Необходимо выполнить такие этапы, чтобы изготовить деревянное судно:

Создание всех деталей с учетом размеров, проставленных в чертеже. Главное — изготовление бортов из двух широких досок. Отпилить края каждой доски с одной стороны под углом 45°. Чтобы носовая часть судна была сделана правильно, при соединении оба пиломатериала надо присоединить друг к другу без зазоров. Доски надо закрепить в таком положении. В этом случае следует взять треугольный брусок и приложить его с внутренней стороны на стык

Важно знать: перед этим этапом доски необходимо тщательно обработать антисептическим раствором и смолой. Далее надо взять веревку и обвязать ее вокруг бортов, чтобы придать лодке необходимую форму

Не следует забывать про распорки, ширина которых должна совпадать с соответствующим параметром судна. Их необходимо установить внутри изготавливаемой конструкции. Следующий этап — готовую заднюю часть, сделанную ранее по чертежам, следует прикрепить к бортам лодки с помощью полиуретанового клея и гвоздей. Дно судна можно сделать из дерева или листов металла. В случае с железом, следует вырезать стальной кусок, размер которого должен быть на несколько сантиметров больше днища лодки. Для крепления можно использовать клей и смолу, а также шурупы, крепить которые надо на расстоянии 15-20 мм друг от друга. Следует тщательно обработать паклей стыки, чтобы исключить протечку судна во время эксплуатации. Сделать деревянное дно труднее, поэтому рекомендуется в этом случае использовать одну широкую доску. Готовую конструкцию следует обработать различными средствами: антисептиком, краской и лаком. Завершающий шаг — внутренняя отделка, суть которой состоит в том, чтобы по периметру судна установить скамейки, стулья и другие дополнительные элементы.

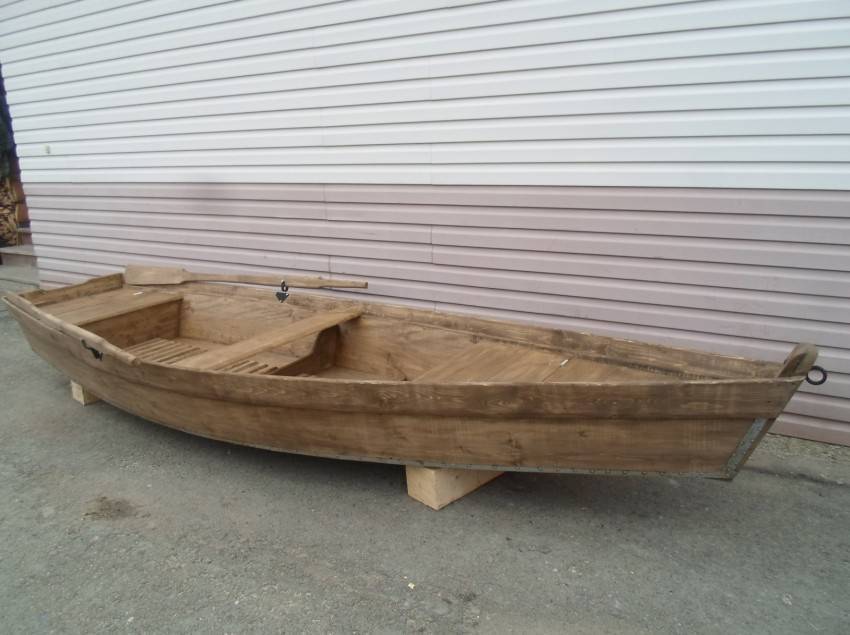

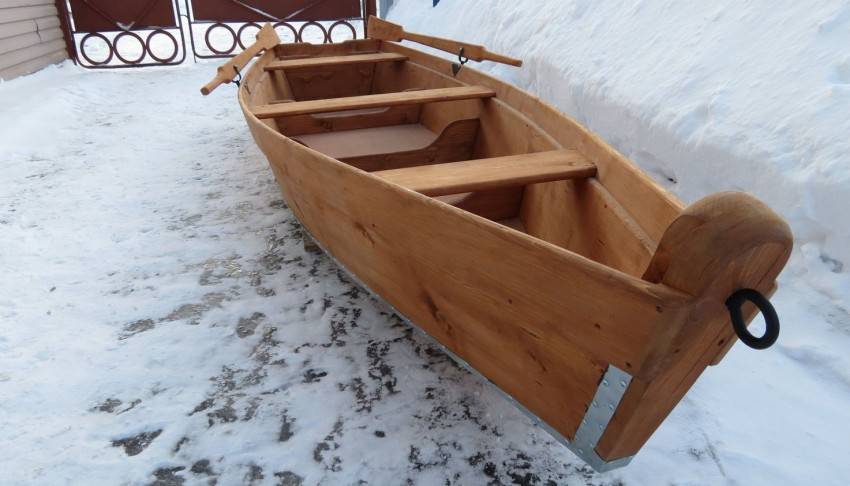

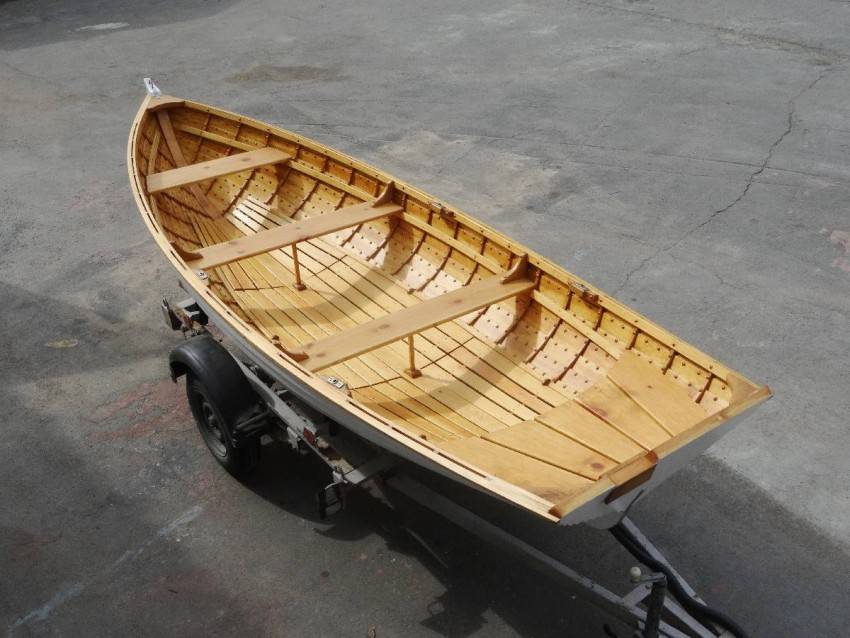

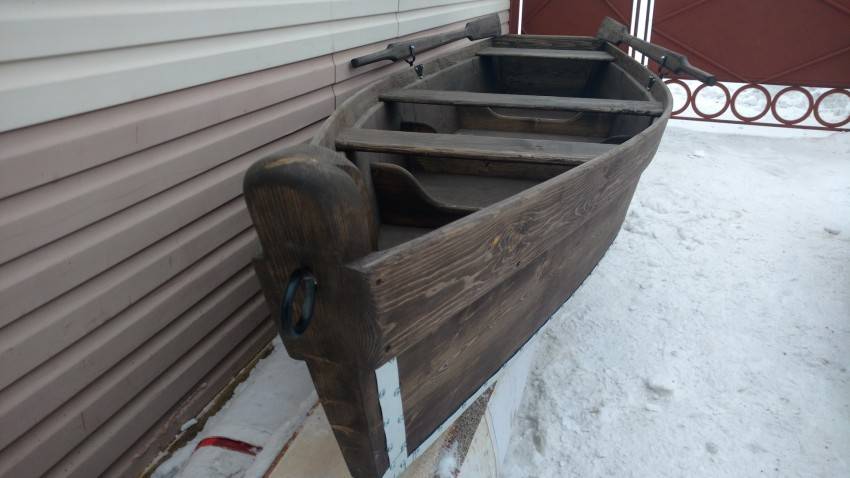

Готовая деревянная лодка на фото выглядит потрясающе (снимок приведен ниже).

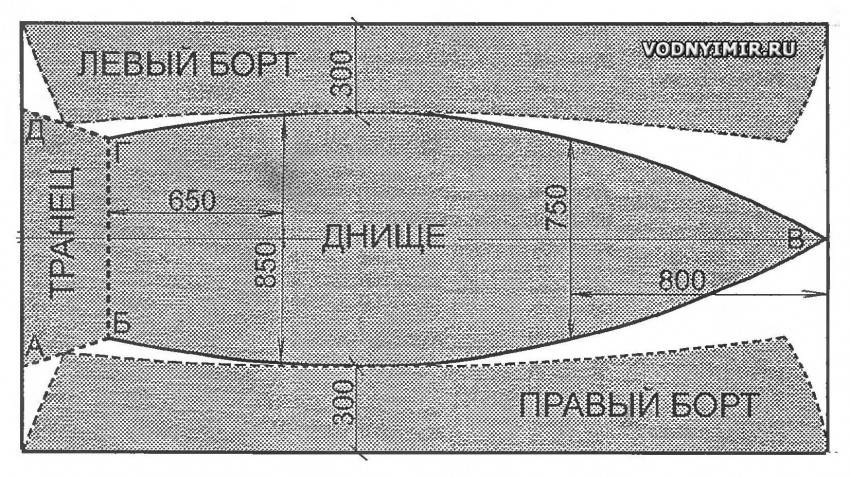

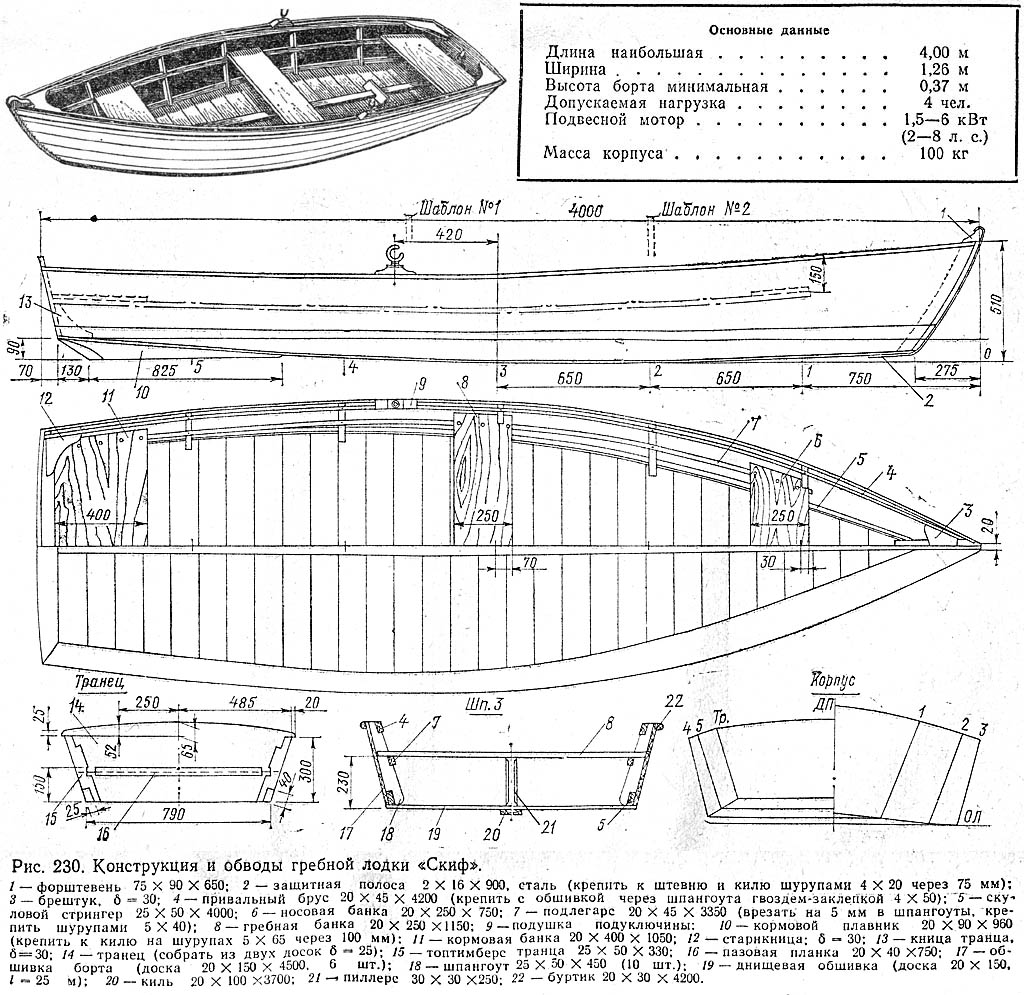

Корректные габариты и чертеж

О них отдельный разговор, потому что от размеров зависит вес, вместимость, грузоподъемность и устойчивость небольшого судна на воде. Если писать о рекомендациях, то они таковы:

Высота бортов. Оптимальное значение 500 мм, однако никто не запрещает небольшое изменение в большую либо меньшую сторону.
Длина. Этот параметр зависит от того, сколько человек одновременно будут находиться в лодке. Если плавсредство рассчитано на одного, то хватит длины 1800-2500 мм. Для дуэта «мореходов» нужны 3000 мм, для 3-5 человек достаточно 3500-4000 мм. Вместятся в последнюю конструкцию и шестеро, но в этом случае вопрос уже в другом — в комфорте такой большой компании.
Ширина. Здесь рекомендованное значение — 1000-1500 мм, однако надо учесть, что максимальная цифра значительно уменьшит маневренность, зато сделает судно более устойчивым

Принимать во внимание нужно вес людей, потенциальный груз, который будет перевозиться на лодке, длину плавсредства.

Ориентируясь на рекомендованные (или выбранные строителем) размеры, необходимо сделать чертеж. Если мастер не силен в составлении подобных схем, лучше остановиться на готовых, проверенных эскизах, которые нетрудно разыскать в интернете: достаточно ввести в поисковую систему всего два слова — «лодка чертеж», а затем переключиться на «Картинки».

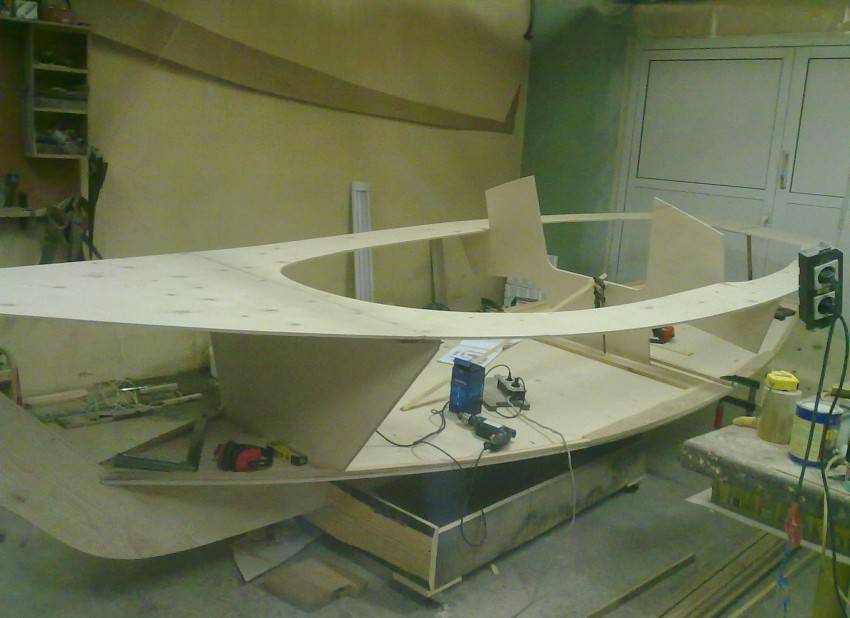

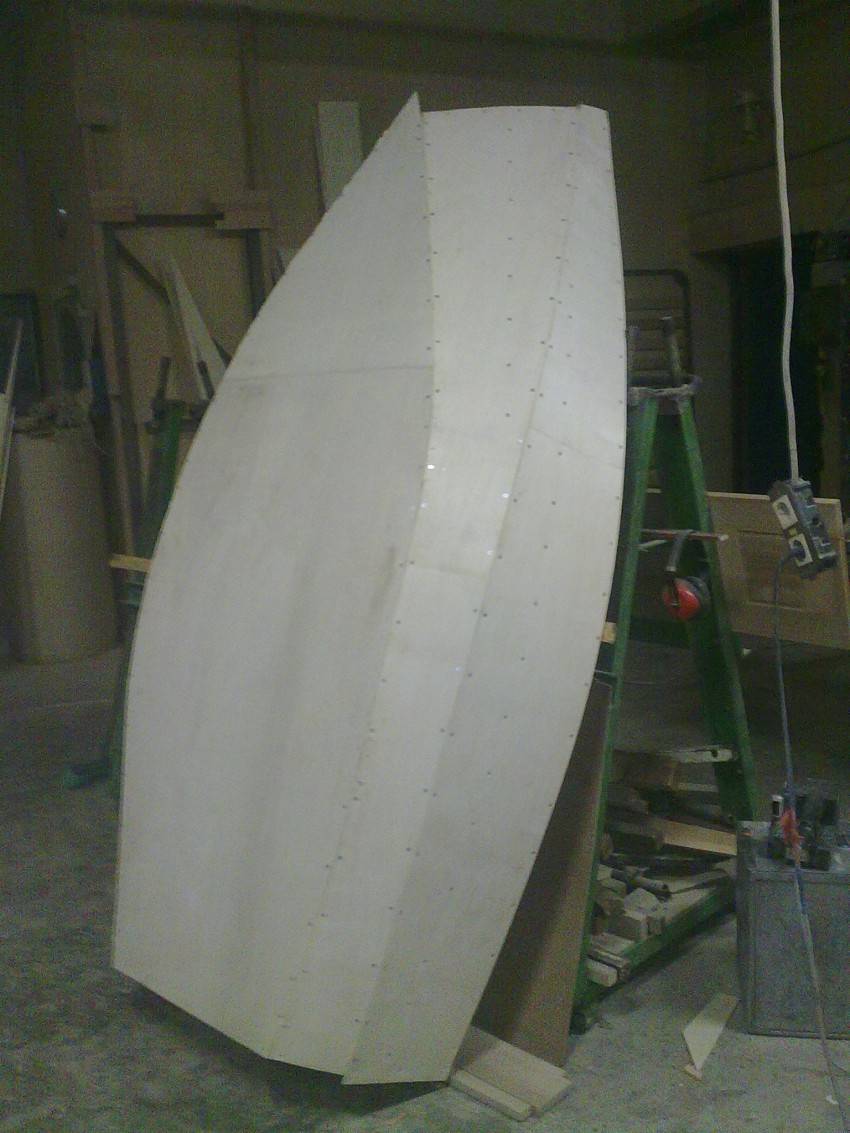

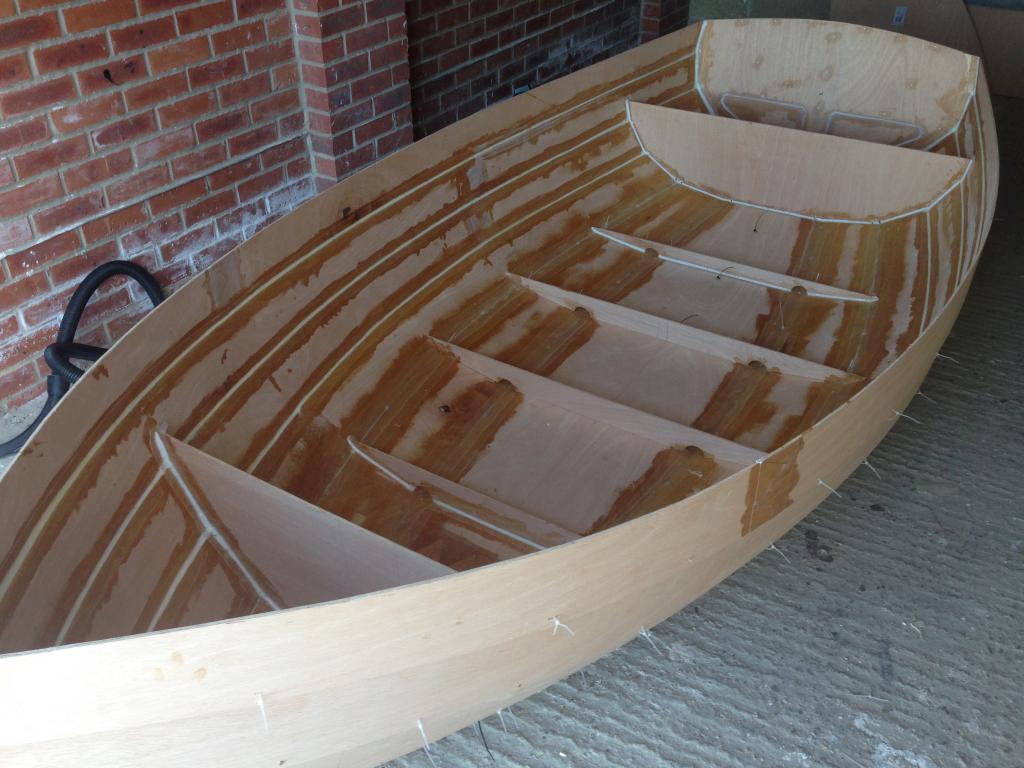

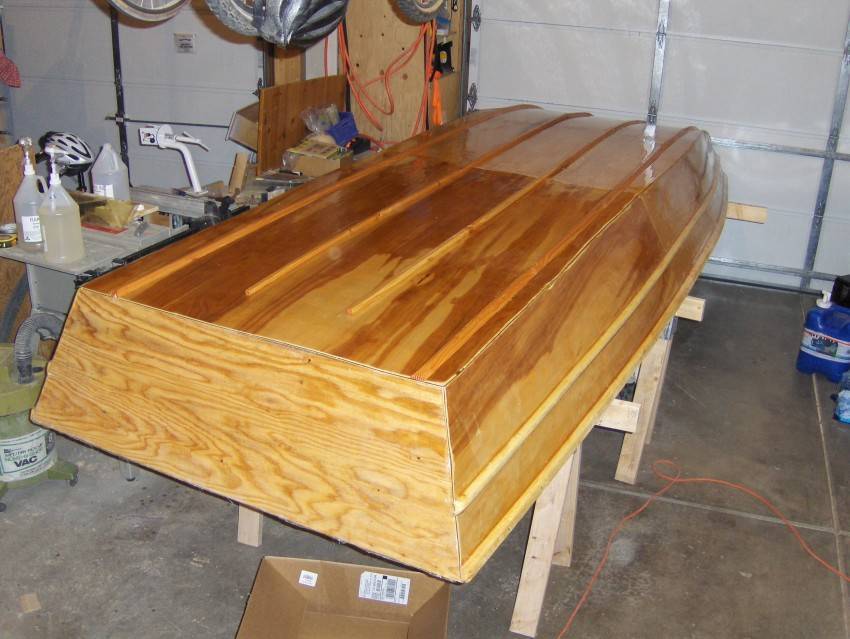

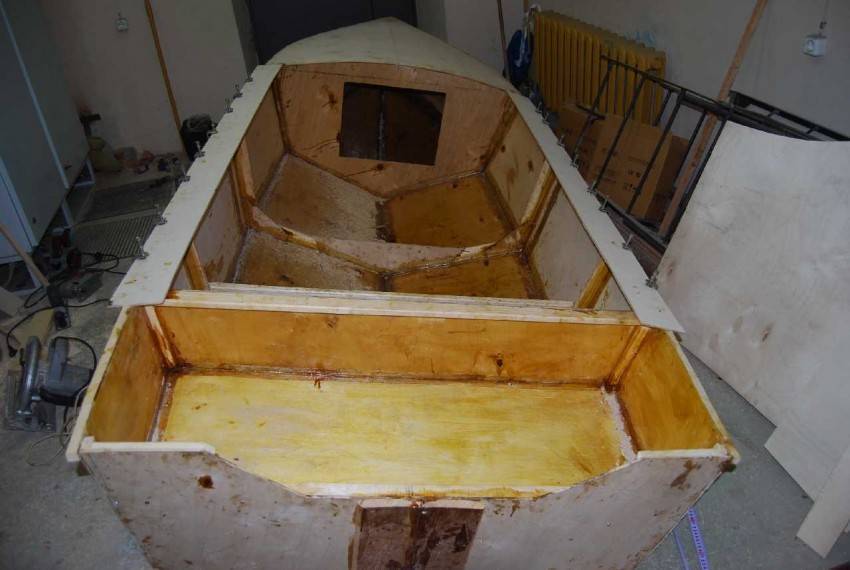

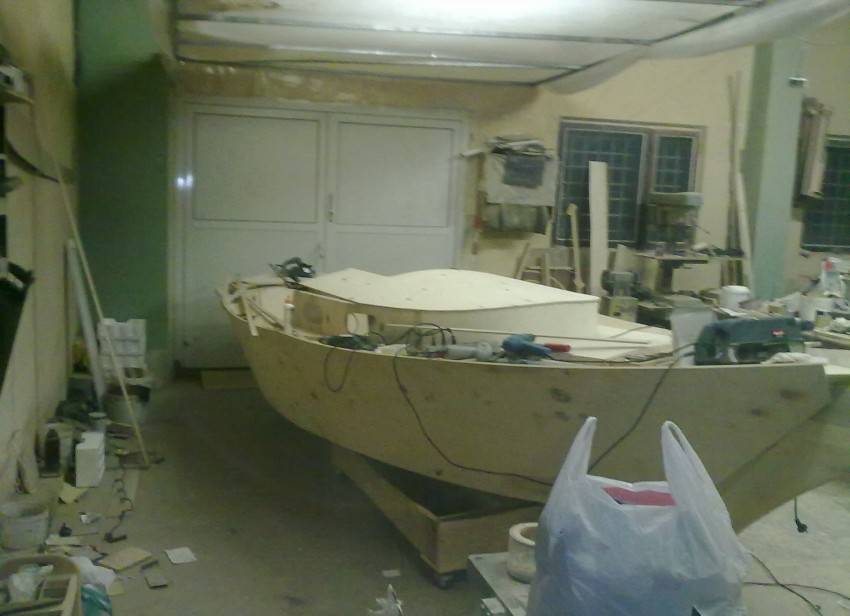

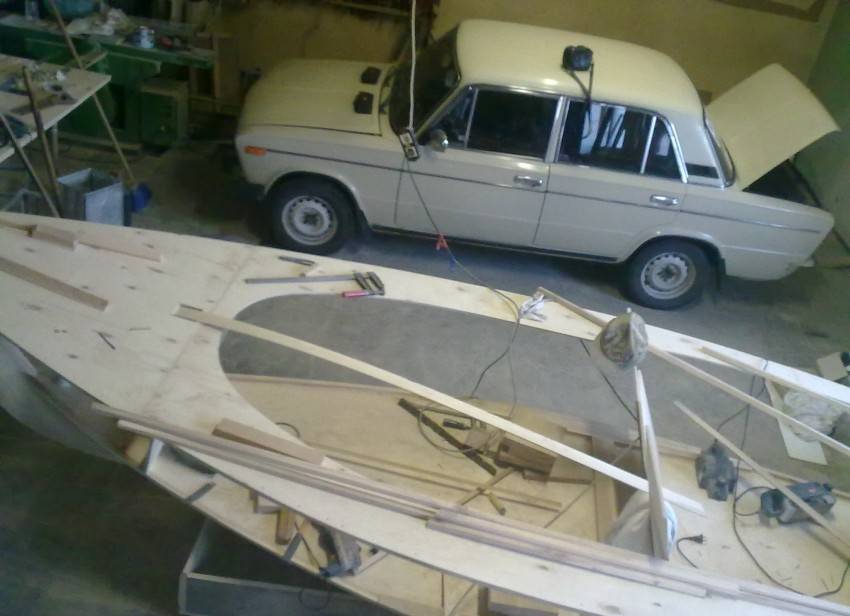

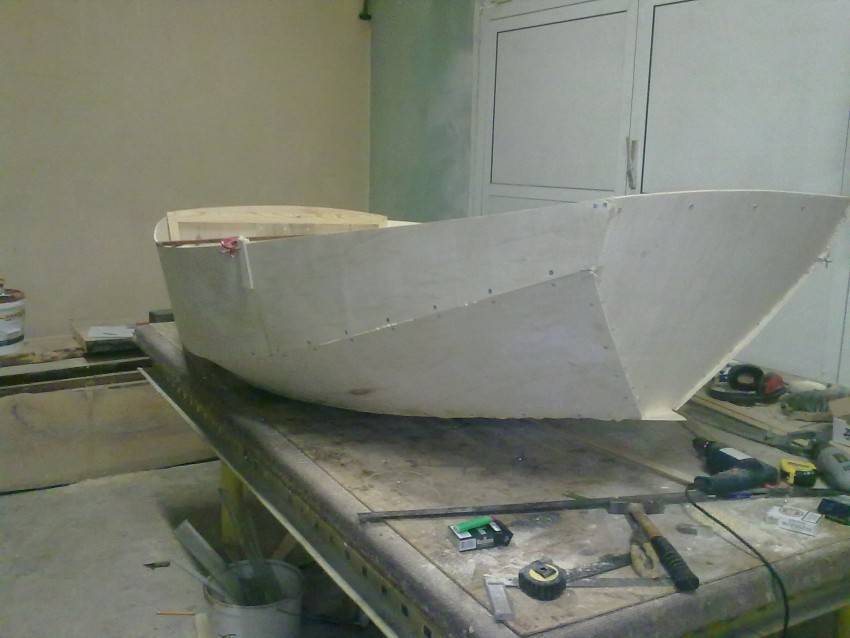

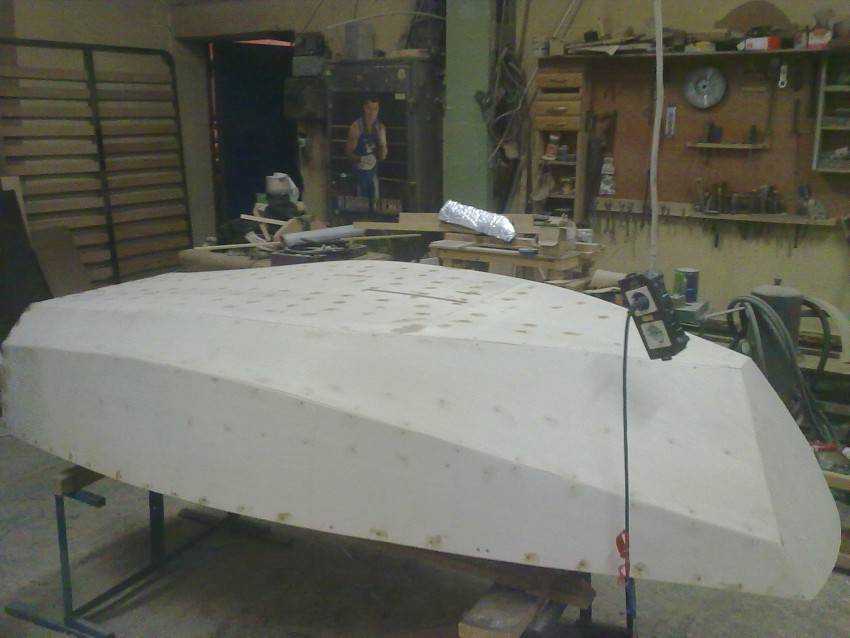

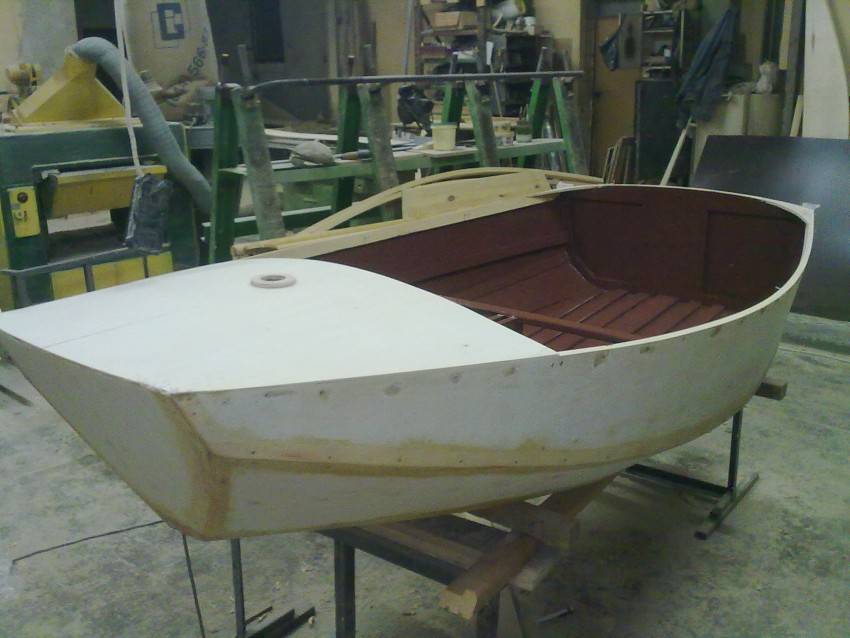

Самодельное судно из фанеры

Многие люди выбирают этот вариант. К ключевому преимуществу фанеры можно отнести то, что это дешевый материал, с которым легко работать. Изготовить небольшую лодку можно из одного листа, толщина которого составляет 6-8 мм. Соединять элементы придется при помощи медной проволоки. Но для начала необходимо проделать небольшие отверстия в листе фанеры через каждые 15 см. Нижнюю часть плоской кормы (транец) и борта надо ставить на дно лодки.

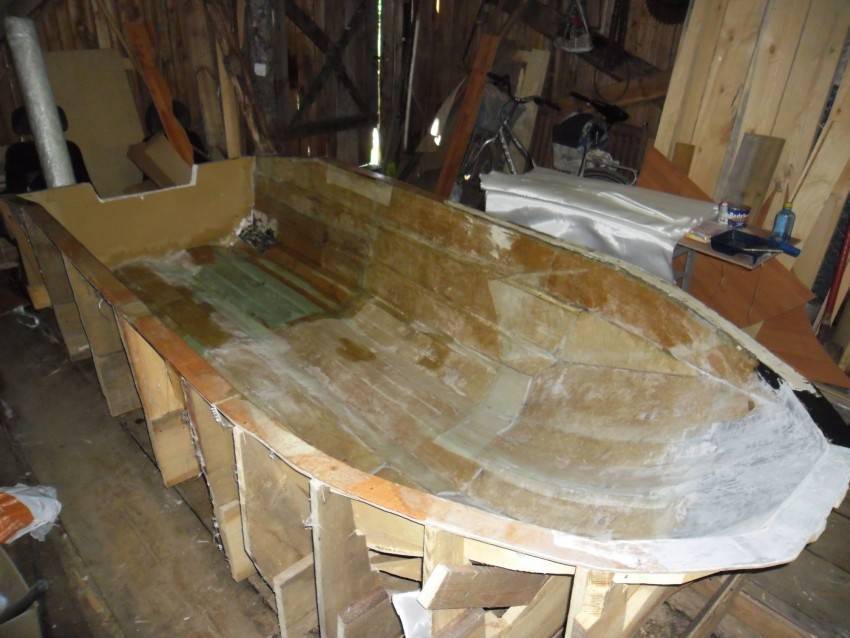

Внутренние и наружные стыки следует проклеить стекловолокном, сверху которого можно монтировать буртик, каркасы для сидения и уширения под уключины. Чтобы обеспечить сооружение нужной жесткостью, на дно надо установить несколько реек. Скреплять элементы между собой можно при помощи деревянных нагелей, предварительно обработанных эпоксидной смолой. Рекомендуется в отверстия для уключин закрепить латунные трубки.

Как сделать своими руками лодку из фанеры, чтобы она не протекала? Есть простой ответ: перед использованием судно необходимо обработать лакокрасочными растворами. Чтобы увеличить срок службы лодки, ее можно оклеить стекловолокном. Не стоит забывать про весла, поскольку сделать их можно самостоятельно из древесины.

Конструкция корпуса стального катера

Рис. 2. Эскиз вспомогательной наковальни.

Корпус выполнен из стали марки Ст.3сп г/к. Толщина обшивки днища — 2,5 мм, борта — 2,0 мм. Корпус разделен водонепроницаемыми переборками на три отсека: носовой, обитаемый и моторный, состоящий из трех частей. В средней расположен двигатель, справа и слева от него — топливные баки емкостью по 105 л. Такой запас топлива обеспечивает дальность плавания при крейсерской скорости до 400 км, а в водоизмещающем режиме — до 600 км.

Рис. 3. Сечение шпангоута.

Шпангоуты изготовлялись из стальной полосы регистровой марки РСД 32 толщиной 4 мм. Более тонкий металл при изгибе будет сильно деформироваться и коробиться при сварке. Листы обшивки притягивались шпильками, что потребовало довольно прочного корпусного набора.

Рис. 4. Установка брызгоотбойников.

Шпангоуты, для изготовления которых использовалась наковальня (рис. 2), сначала обваривали на разметочном листе, затем правили и приваривали пояски 2х20 мм (рис. 3). На стапеле шпангоутные рамы устанавливали в положение «вверх килем» и закрепляли как по килю, так и по бортам.

После того как шпангоуты были набраны и выставлены, приваривали брызгоотбойник (рис. 4). Его внутреннюю кромку от шпангоута к шпангоуту лучше проводить по прямой линии, а после подгонки днищевых листов излишки зачистить. Подгонку днищевых листов целесообразно начинать с кормы (рис. 5). Листы не требуют предварительного изгиба.

Рис. 5. Схема размещения технологических разрезов.
Рис. 6. Притяжка обшивки к шпангоутам.
Рис. 7. Придание сферичности листу обшивки.

Для сборки обшивки применялись два вспомогательных уголка 40х40 и пять-шесть шпилек диаметром 10-12 мм (рис. 6). С помощью этого приспособления листы притягивались к набору и подгонялись их кромки. Шпильки приваривались к листу и вытягивались через уголок. Таким образом обшивка прижималась к шпангоутам, а в местах образования бухтин делались технологические разрезы (рис. 7). При подгонке листов 1, 2, 3 и 4 особых сложностей не возникало. Трудности может вызвать подгонка носовых листов 5 и 6. Делать это можно двумя способами:

— разделив носовой лист на три равносужающихся пояса;

— изготовив шаблон из древесноволокнистой плиты (ДВП) и разметив на нем технологические прорезы, которые затем надо перенести на металл.

Рис. 8. Схема приварки обшивки
в скуле.

После предварительной подгонки листы обшивки днища сваривали сплошным швом в направлении к брызгоотбойнику.

На деформированных после сварки участках вблизи брызгоотбойника делали технологические разрезы. Подогнанные листы бортовой обшивки сваривались с брызгоотбойником сплошным швом с обеих сторон (рис. 8). Затем устанавливались и приваривались сплошным швом к 3-му и 8-му шпангоутам водонепроницаемые переборки, а далее — фундамент двигателя. Его также приваривали к днищу сплошным швом, а уже к нему крепились две продольные непроницаемые переборки, которые и разделяют машинное отделение на отсеки для размещения топливных баков.

Палуба была изготовлена из листа толщиной 2,5 мм и приварена к борту снаружи сплошным швом. В ходе работ применялись судостроительные электроды марки LB52U. Диаметр электродов для сварки листов обшивки — 2,6 мм, для приварки обшивки к набору — 3,2 мм.

Отметим, что не следует бояться наличия у обшивки корпуса сферических участков. Сферичность формы придается листам с помощью технологических разрезов и простукивания.

Стальной корпус катера при правильном уходе выдерживает 15-20-летнюю эксплуатацию, после чего обычно бывает нужно заменить днище. Подобный ремонт выполнить несложно.

Лодка из пластиковых бутылок

Такая лодка не выдержит большой воды, а вот пруд — вполне. Как сделать:

  1. Лодка должна быть жесткой — поэтому лучше использовать много двухлитровых бутылок с крепким пластиком. Дополнительно понадобиться скотч, ножницы, нож, лист фанеры, проволока.
  2. Чтобы бутылки выдержали воду — нужно создать внутри вакуума давление. Делают обычным компрессом для накачки шин.
  3. Этикетки и грязь нужно удалить.
  4. Для маленькой лодки для одного человека понадобиться около 500 бутылок.

Первый способ — сделать два бревна из пластика. Далее бутылки закрепляются по дуге ко дну. Скрепляется это все хорошим клеем и скотчем для надежности. Ознакомиться можно с фото готовых изделий.

Второй способ — делается также два больших бревна, после чего они деформируются и скрепляются сразу на дне. Для этого понадобиться помощник. Самое главное, лист фанеры ставится в конце. Нельзя брать его за основу, так как протечка неизбежна.

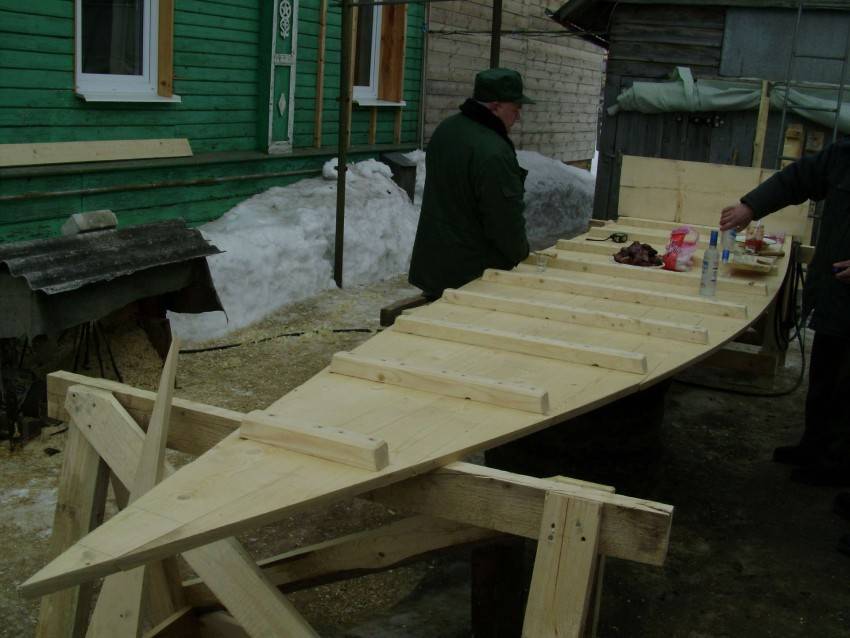

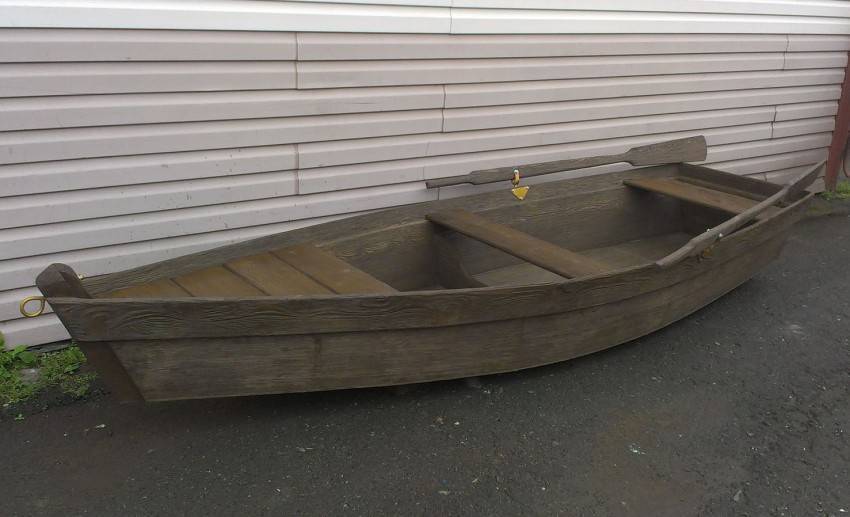

Изготовление деревянной плоскодонки

Как сделать лодку своими руками надежной, крепкой, непотопляемой? Ответ один: все этапы требуют четкого выполнения, так как спешка, любые недочеты, традиционная русская надежда «на авось» противопоказаны

Внимание даже к «мелким мелочам» — необходимое условие

Изготовление бортов

  1. Сначала согласно чертежу выпиливают все заготовки. Детали, включая борта, обрабатывают напильником, а затем наждачной бумагой. Пропитывают антисептиком.
  2. С одной стороны досок-бортов делают запил под углом 15-30°, потом с концов снимают фаску, чтобы обеспечить идеальное (без зазоров) прилегание заготовок в носовой части.
  3. Треугольным брусом фиксируют нос лодки, прикрепляя его гвоздями либо саморезами к стыку досок с внутренней стороны после идеальной подгонки. Края соприкасающихся деталей сначала пропитывают антисептиком, затем смазывают клеем (смолой).
  4. Зовут ассистента и придают бортам лодки нужную форму, используя паракорд или его замену. Шнуром обвязывают борта, заранее установив между ними распорки такой же ширины, как у будущей лодки. Затем веревку затягивают.
  5. Крепят транец (задний элемент лодки — плоская кормовая часть). С бортами его соединяют с помощью клея (смолы) и саморезов (гвоздей).

Создание и фиксация днища

Дно делают из дерева (лучше найти широкую массивную доску), водостойкой фанеры (ФСФ, 12 мм) либо из листового металла.

  1. Если используют металлический лист, то деталь вырезают таким образом, чтобы ее размеры превосходили днище на несколько сантиметров. Они нужны для крепления к донной части бортов. Так как протечки здесь самая большая угроза, все стыки щедро промазывают клеем либо смолой, используют паклю. Края металла загибают с помощью молотка. Саморезы сажают с шагом 15-20 мм по всему периметру лодки.
  2. Если найдена деревянная доска (фанера), то из материала вырезают элемент нужной формы, а затем действуют таким же образом — обрабатывают клеем или смолой, используют паклю и крепеж.

Завершающая обработка материала

Теперь элементы лодки снова щедро обрабатывают антисептиком, ликвидируют все потенциальные зазоры с помощью пакли либо герметика. Затем дважды грунтуют, наносят краску в несколько слоев, каждому из них дают время на просушку.

Потом покрывают судно лаком, также 2-3 слоями. Последний этап — установка скамеек-банок, монтаж треугольников для кормы, их обрабатывают — грунтуют и красят (лакируют) — отдельно. На этом изготовление лодки-плоскодонки считают законченным.

Проверка водонепроницаемости лодки

Эта операция необходима, чтобы удостовериться в надежности судна перед его первым большим плаванием. Способов сделать это есть несколько, но лучше проводить комплексный тест.

  1. Проверка на месте строительства. Для того чтобы убедиться в качестве работы, лодку переворачивают вверх днищем, устанавливают на длинную скамью либо на несколько табуреток. Затем на нее выливают большое количество воды из шланга. Рекомендуемая длительность этого тестирования — 5-10 минут. Лодку переворачивают и осматривают на предмет протечек.
  2. Испытание мини-корабля большой водой. Если самодельная плоскодонка не показала себя дырявым корытом на «верфи», то ее сначала отправляют в свободное плавание на небольшую глубину. Когда первые водные испытания проходят успешно в течение 30 минут, значит, судно готово к любому водоему.

Несколько советов

Они могут пригодиться тем, кто не любит допускать в работе ошибок, которые всегда требуют дополнительных усилий для их исправления. А поэтому некоторые рекомендации можно (и нужно) заранее «намотать на ус»:

  • при изготовлении самодельной лодки лучше не экономить на качестве материалов, так как лучшая древесина — синоним долгожительства будущего собственного плавсредства;
  • все заготовки советуют вырезать с небольшим запасом, потому что гораздо легче отрезать излишки, в противном случае придется вырезать новый элемент;
  • герметик, клей, смола или пакля — то, что требуется приобрести с большим запасом, особенно важны стыки бортов с днищем;
  • во всех деревянных деталях для крепежа нужно заранее просверливать отверстия несколько меньшего диаметра, чем у гвоздей либо саморезов, цель — предотвращение возможного растрескивания материала.

Изготовление киля

Самодельный киль на лодку из пластиковой трубы выполняется просто. Весь материал, который идет в работу, отличается прочностью, маленьким весом и небольшой стоимостью. Для плоскодонки такой киль подойдет идеально.

Для изготовления берется четырехрганный профиль из пластика, который используют при сборках окон и подоконников. На него одевают два рукава из поролона, которые используют для утепления трубоматериалов.

Далее киль обматывается упаковочной пленкой, ее прокладывают в несколько слоев. В областях, где киль крепиться, наматывают широкий скотч.

Киль из таких материалов не промокает, не выделяет токсичных веществ, и не разрушается от воздействия лучей солнца.

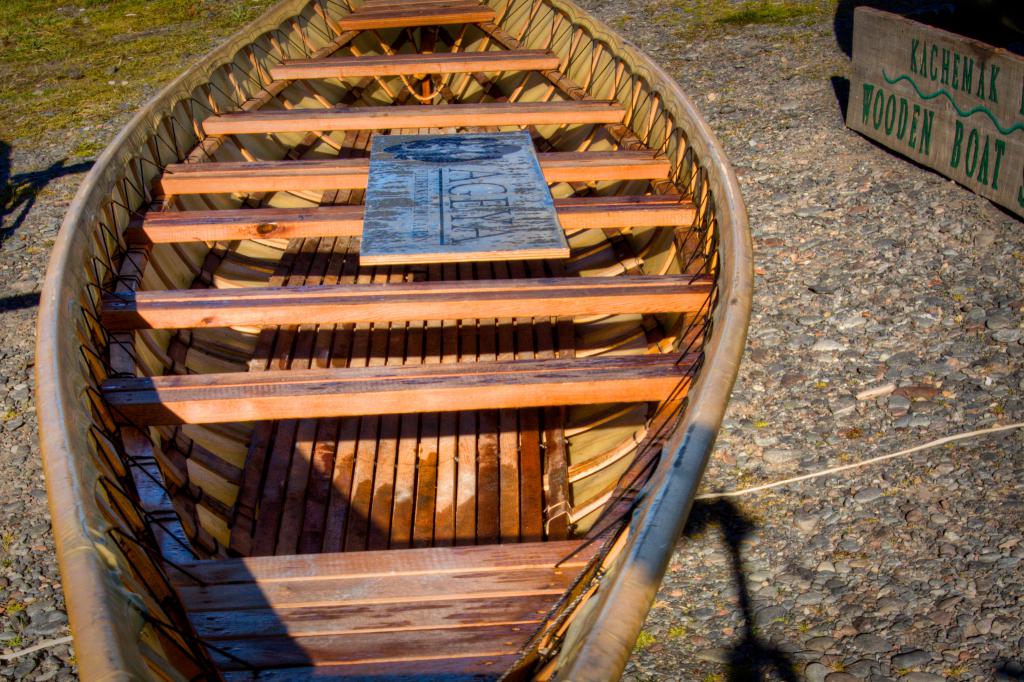

Также для плоскодонных конструкций плавсредства можно изготовить и самодельный пол (слань). Для работы понадобятся четыре доски, толщиной примерно по 0,9 см.

Ширина всех кусков должна равняться дистанции от боковых частей конструкции. Скрепляются все эти куски затягивающимися хомутами из пластика.

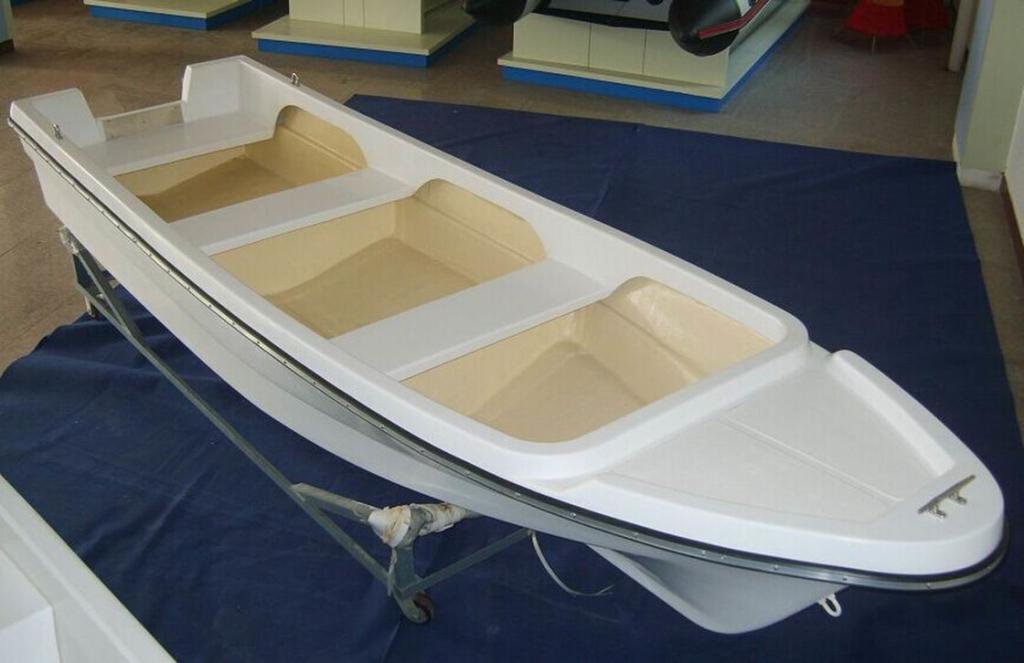

Как сделать своими руками лодку из стеклопластика?

Если пропустить разработку чертежа и матрицы, то для изготовления этого судна надо выполнить такие несложные этапы:

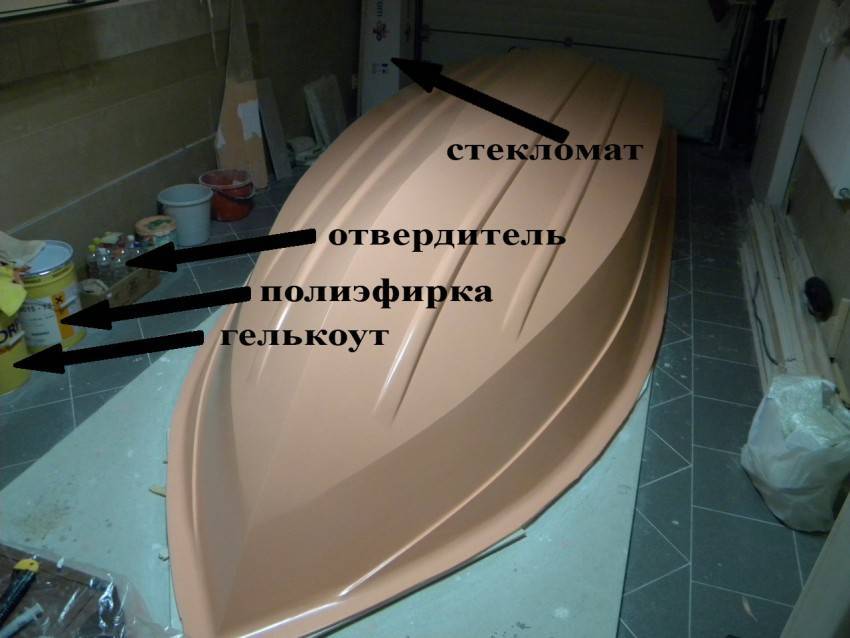

  1. Очистить конструкцию от загрязнений, а после обработать поверхность антиадгезионным составом. Этот слой будет неким разделителем, который не допустит, чтобы смола приклеилась к подготовленной форме.
  2. Стеклоткань — это армирующий наполнитель, для раскроя которого надо применять специальные шаблоны.
  3. Следующий шаг — нанесение декоративного покрытия с помощью гелькоута. Этот слой не только придаст судну привлекательный внешний вид, но и защитит его поверхность от легких механических повреждений и сильного воздействия солнечных лучей. Рекомендуется наносить гелькоут аккуратно, поскольку из-за различных огрехов во время выполнения этих работ можно случайно испортить внешний вид лодки.
  4. Далее необходимо укладывать на засохший слой гелькоута раскроенные составляющие армирующего наполнителя. Стекловолокно рекомендуется обработать смолой, наносить которую следует с помощью малярного валика.
  5. Чтобы соорудить силовой каркас, надо вдоль корпуса лодки установить несколько деревянных брусков. После чего на каждый из них приклеить 2 слоя стекловолокна. На бруски необходимо установить шпангоуты (поперечные ребра) через каждые 300 мм.
  6. Пол монтируется таким образом: следует закрепить листы фанеры на смонтированные шпангоуты. Для этого можно использовать как саморезы, так и гвозди. На пол желательно уложить 2 слоя армирующей ткани, при этом каждый из них следует обработать смолой.
  7. Финальный этап — извлечение лодки из формы. Поверхность судна рекомендуется зашлифовать.

В итоге должно получиться весьма надежное и долговечное плавучее средство.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
