Самодельная стеклопластиковая рабочая лодка

Инструменты и материал для дерева

Самое главное при строительстве деревянной лодки — доски. Те, кто уже строил судно знают, что лучше всего для этих целей подходят — еловый и сосновый материал.

Чтобы не столкнуться с большим количеством сучков, которые при высыхании отвалятся и нарушат герметичность — достаточно один раз ударить молотком по доске. Если выдержала — брать материал можно хоть на две лодки.

Что может понадобиться в дополнении:

1. Антисептики для деревянной основы.
2. Брус для носовой части.
3. Водоотталкивающая краска.
4. Гвозди — оптимально использовать оцинкованные.
5. Грунтовку для дерева.
6. Дрели или шуруповерт.
7. Пилы.
8. Клей.
9. Паклю.
10. Рулетка.

Это минимальный набор, который поможет собрать деревянную лодку своими силами. Если суммировать траты на то, чтобы сделать лодку своими руками — может получится довольно круглая сумма.

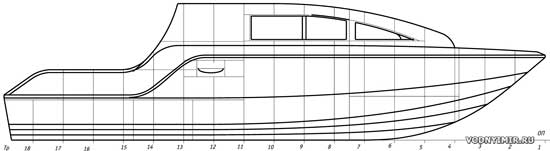

Теоретический чертеж катера

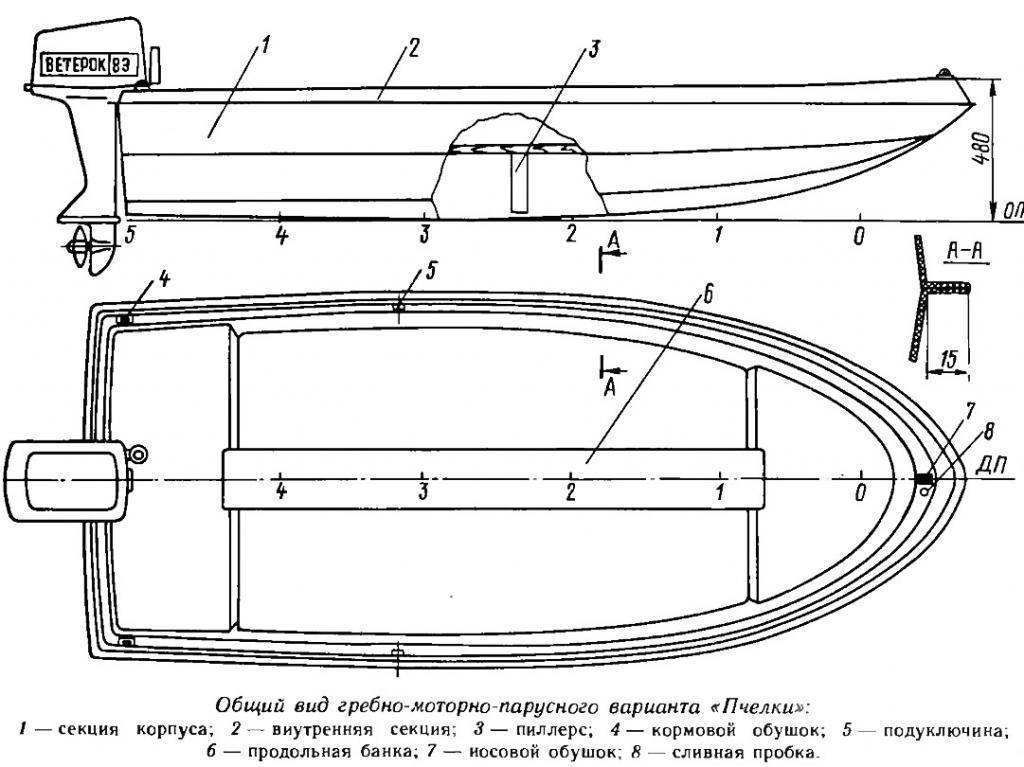

Общий вид и планы катера

Вид сбоку.

План палубы.

Трюм.

Уже в процессе постройки возникло новое требование представителя прекрасной половины человечества: «А где я буду загорать?». Так на крыше рубки появились специальное углубление для укладки надувного матрасика и два деревянных релинга по краям.

К конструктивным особенностям катера можно отнести следующее: кормовая койка является продолжением кормовой части верхней палубы; планширь фальшборта продолжается в виде бортового стрингера на три шпации в нос; часть внутренней зашивки, выполненной из трехмиллиметрового стеклопластика, приклеена к набору и, таким образом, является «работающей». Корпус катера изнутри не только оклеен, но и покрыт гелькоутом, что повышает его водостойкость.

Первоначально покрытие всех открытых частей палуб предполагалось выполнить деревянным, но в силу ряда причин субъективного порядка кормовая часть палубы была покрыта синтетической «ворсовкой». Покрытие палуб внутренних помещений разногласий не вызывало, по ковролину приятно погулять босиком, да и чистоту поддерживать несложно.

Достаточно непросто рождался комплекс «лобовое стекло — мачта — тентовые дуги». Спорили, судили-рядили — получилось то, что получилось. Дальнейшие испытания показали — в целом неплохо, но есть и просчеты. Вопрос с комплектующими решился относительно просто: что могли, изготовили сами, что не могли — с помощью «ООО Пластик» и каталога «Евромарин» (кстати, жутко неудобный!), часть комплектующих была приобретена через местный магазин «Техномарин».

Материалы для постройки самые обычные: сосна второго сорта; фанера строительная посредственного качества и невнятного происхождения толщиной 4 и 6 мм; липовая «вагонка» на выгородки. Стекломат марки МБ 13(30)-450(120) по ТУ 6-48-18-89; стеклорогожа Тр-056-117А по ТУ 5952-060-05763895—03. Полиэфирная смола, катализатор, гелькоут и пр. — «Crystic» компании «Scott Bader».

Преимущества и недостатки стеклопластиковых лодок

К основным преимуществам материала можно отнести:

Лодки имеют множество плюсов конструктивного характера:

• Возможность производить замену масла в двигателе в полном объеме. Мало, залитое ниже максимального уровня, начинает пениться, мотор перегревается.
• Изготовить лодку можно как с килем, так и с плоским дном, что очень удобно для применения на мелководье.
• Можно изготовить более сложный обвод для корпуса, что значительно повысит ходовку судна,им легче будет управлять. При переходе на глиссирующий режим большая мощность мотору не понадобится, расход горючей смеси существенно снизится.
• Стеклопластик не боится резких перепадов температуры, не стирается при соприкосновении с дном реки, не повреждается при ударах.
• Пробоины не сложно ремонтировать самостоятельно при помощи эпоксидной смолы и стеклоткани.
• Данные лодки не нужно накачивать, им не страшны проколы, трещины. При наличии пенополаста в конструкции, а также герметичных полостей в лодке, заполненных воздухом, потопить лодку просто невозможно.
• Изготовление лодки, а также обводы корпуса могут быть практически любой конфигурации.

Главным недостатком лодки считается сравнительно большие ее размеры, транспортировка не возможна без прицепа.

https://youtube.com/watch?v=OU0G6uh5Ay8

Ремонт

Ремонтировать катер из стеклопластика или лодку требуется при возникновении типовых повреждений:

• дефекты декоративного слоя;
• трещины в корпусе;
• пробоины и полупробоины;
• расхождение углов;
• раковины.

Основные материалы для ремонта: стеклоткань, эпоксидные смолы. Начиная ремонт, рекомендуется расположить поврежденное место ближе к горизонтальному уровню. Поверхность должна быть чистой, сухой, обезжиренной. Может потребоваться фен, технический или бытовой. Перед началом заделки дефектов стеклоткань необходимо обезжирить, прополоскав в растворителе, и хорошо высушить.

При аварийном ремонте не стоит сушить ее над костром, так как образуется копоть. Перед укладкой на повреждение стеклоткань пропитывается в разведенном компаунде (полиэфирной или эпоксидной смоле), после чего отжимается протягиванием между двумя палками. Место ремонта нужно зачистить крупной шкуркой до стеклотканевого слоя, сделав его слегка махровым.

Устранение повреждений

Мелкие повреждения в виде царапин заделываются эпоксидной смолой без наполнителя или грунтом. Царапину сквозного типа убирают методом шпаклевания компаундом с наполнителем, после чего обработанное место остается зашлифовать и закрасить.

Мелкие трещины достаточно замазать эпоксидной смолой. Если треснул корпус, то с обеих сторон повреждения снимается декоративный слой до стеклоткани. После высушивания ее заполняют эпоксидной смолой. Для этого нажимают с каждой из сторон трещины, давая ей раскрыться, и промазывают. После этого края совмещают, фиксируют. Сверху, с обеих сторон, накладывают пропитанную компаундом полосу стеклоткани. После застывания место ремонта шлифуют, покрывают слоем смолы, снова шлифуют и красят.

Полупробоина характеризуется проломом с оставшимся куском пластика. Если пролом небольшой, то нужно вправить торчащий кусок. Для этого необходимо обработать компаундом все поверхности. При помощи упора и киянки кусок ставится на место, при этом с одной стороны образуется выпуклость, а с другой – вмятина. На выпуклое место укладывается стеклоткань с пропиткой, фиксируется грузом. После полимеризации полупробоина шпаклюется смолой с наполнителем. Дальнейшие действия, шлифовка – укладка пропитанного листа, повторяются дважды. Затем осуществляется шлифовка и покраска.

Пробоина заделывается с помощью пенопластового пуансона, желательно по внешним обводам. Из толстой стеклоткани делаются несколько заплат с допусками от 3 до 5 мм, так, чтобы толщина пакета соответствовала толщине корпуса. После установки пуансона вклеиваются заплаты. Алгоритм дальнейших действий тот же, что и в предыдущих случаях.

Расхождение углов устраняется аналогично заделке трещин, но берется стеклоткань в виде ленты. Раковина является самым неприятным видом повреждения. Иногда это дефект производства. Она может образоваться между слоями из-за попадания воды, которая распирает слои в зимнее время. Для ремонта понадобится вскрыть раковину, просверлив отверстие до попадания в полость.

Затем делается широкий разрез (до 5 мм) в месте ее наибольшего размера. Вскрытая полость просушивается феном, заполняется компаундом при помощи шприца. Обработанная раковина зажимается в пресс. Затем совершается привычный алгоритм шпаклевки, шлифовки и покраски.

Стеклопластик является прекрасным материалом для изготовления лодок и катеров, доступным в применении. Изготовленные своими руками стеклопластиковые лодки получаются долговечными и прочными, легкими в ремонте. Следует учитывать, что компоненты используемых в работе материалов не безопасны для здоровья. Необходимо работать в резиновых перчатках, защитных масках, очках, в хорошо проветриваемом месте.

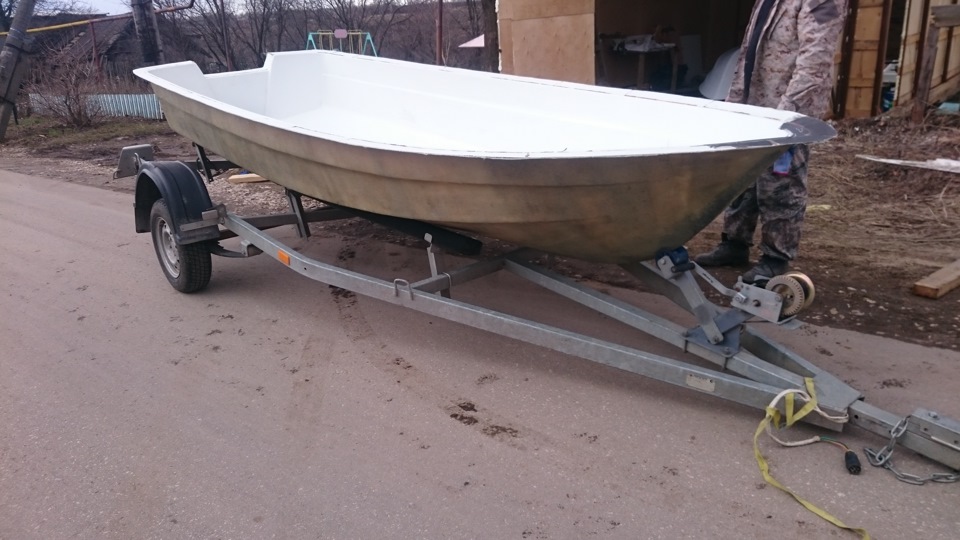

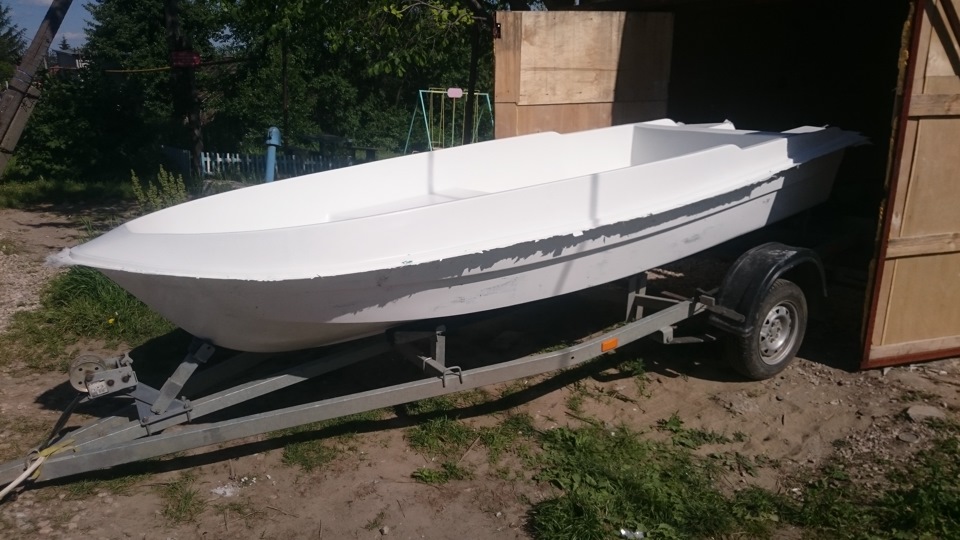

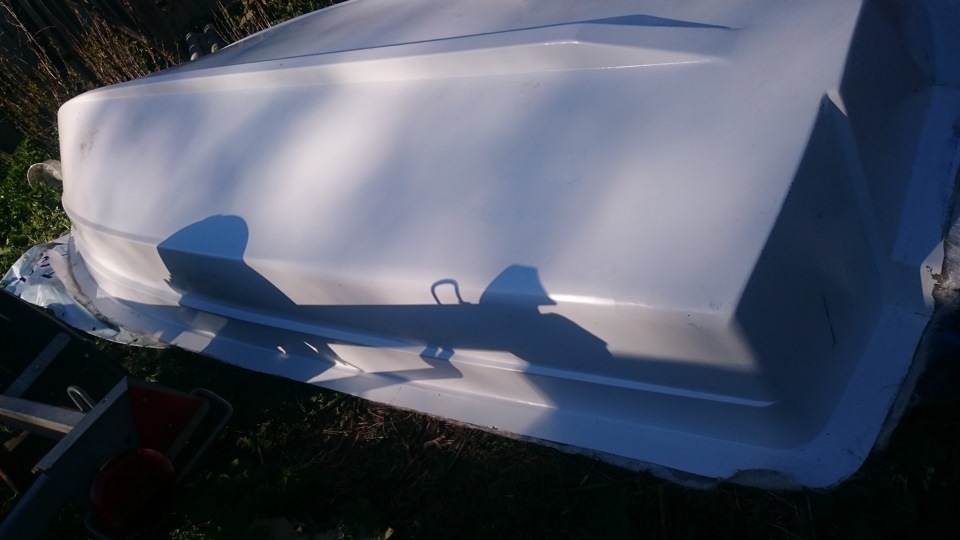

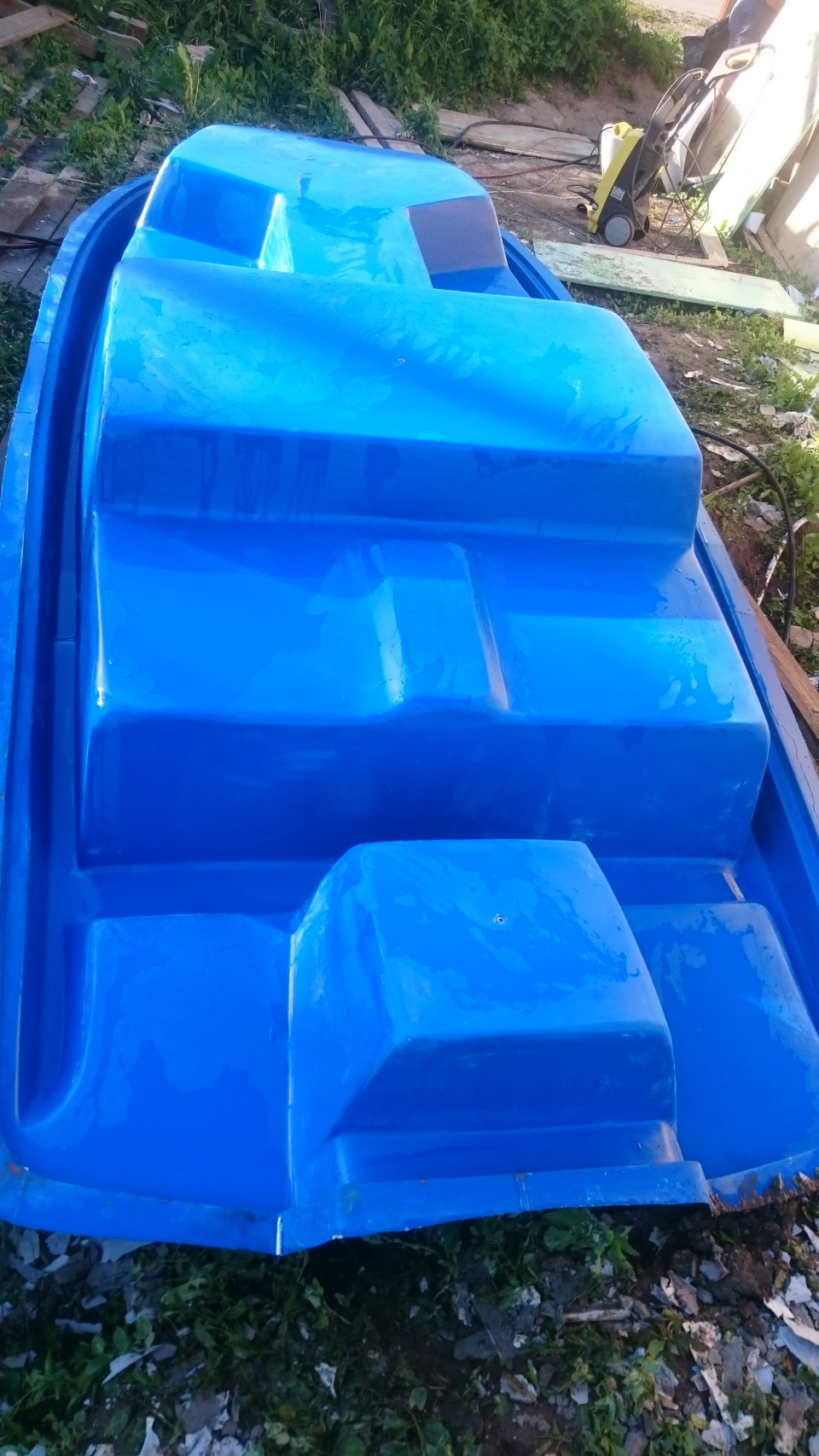

Дело было месяца 3 назад, время подходило к моему юбилею в 30 лет, и хотелось чего то нового в жизни. Летом проник рыбалкой на раков, использовал резиновую лодку 20 летней давности. неудобно, мокро, спускает. И начали со знакомым делать стеклопластиковую лодку. Все оказалось “давольнотаки” просто: делаем Болванку снимаем с нее матрицу и делаем деталь. таким образом производим низ лодки и верхнюю часть.

Катер с каютой

Если другие виды судна получились, то можно приступить к более серьезному судостроению. Для постройки даже небольшого варианта, нужно иметь в запасе большую площадь, защищенную от солнца и дождей.

Строить придется с использованием нескольких видов материала, на помощь обязательно нужно звать друзей или соседа. В реализации проекта помогут выделенные фото, чертежи того, как построить катер с каютой своими руками

Вряд ли самодельное изделие выдержит большую воду, но для дачного варианта и рыбалки под дождем — точно сгодится. Для вдохновения можно посмотреть альтернативные модели:

1. Doerak Sneek.
2. УЗОЛА.
3. Амадеус.

Чертежи и схемы того, как сделать катер своими руками можно найти в свободном доступе. Сказать о том, что это будет дешево и быстро нельзя.

Предназначение и поэтапное изготовление

Пластиковое маломерное судно предназначено преимущественно для рыбалки. Его можно также использовать для водного туризма, спортивного направления. Условия эксплуатации лодки на воде: волна не более 60 см высотой, сила ветра – до 4 баллов по десятибалльной шкале. Судно из стеклопластика – это прекрасная альтернатива надувным лодкам.

На первом месте среди плюсов стоит прочность, которая превосходит данный показатель алюминиевой лодки того же класса. Такое судно прослужит долго, при должном уходе – до 20 лет. Корпус из стеклопластика имеет отличную гидродинамику и форму, обладает высокими физико-химическими свойствами. Ремонт вполне осуществим своими руками. Одним из наиболее важных преимуществ пластиковой лодки является возможность ее изготовления в соответствии со своими желаниями.

Стеклопластик – единственный материал, позволяющий самому создать форму любой сложности. Самостоятельное конструирование днища дает возможность оснастить его реданами любой конфигурации. Можно добиться максимальной эффективности ходовых качеств судна, расположив реданы в наиболее подходящих местах. Кроме того, по дизайну самодельная лодка будет отражением характера ее владельца.

Существует метод изготовления самодельной лодки из фанеры и стеклопластика, когда пластик используется лишь для наружного покрытия лодки. Но эта технология не оправдывает себя. Лежащий под пластиком слой фанеры быстро набирает влагу, что увеличивает вес судна. Происходит быстрое разрушение фанеры из-за воздействия микроорганизмов и процесса расслоения, ведь по прочности фанера значительно уступает пластику.

Как сделать лодку? Аккуратно соблюдая все правила, даже новичок сможет осуществить эту задачу. Технологический процесс простой и бюджетный. Корпус судна создается за счет пропитанного полимерным составом армирующего наполнителя.

Материалы и чертеж

Сырьевые материалы, используемые в качестве армирующего наполнителя при изготовлении каркаса:

• основа корпуса, борта – ровинговые стеклоткани TP-07, TP-03, TP-056;
• локальное укрепление отдельно взятых участков – конструкционные стеклоткани T-11, T-13.

Стеклоткань бывает разных видов по типу плетения, размеру нитей. В основном выбирают «косое» или сатиновое плетение. Нити должны быть витыми. Продается материал в виде листов, рулонов, ленты.

Стеклоткань продается пропитанной жирным составом. Чтобы ткань лучше пропитывалась связующим, замасливатель следует удалить при помощи бензина, уайт-спирита или ацетона. Обезжиренную ткань просушивают около 2-4-х часов на воздухе.

Для склеивания армирующего материала понадобится смола. В отрасли судостроения используется три разновидности смол: эпоксидные, винилэфирные, полиэфирные. Наиболее важные характеристики смол при строительстве стеклопластиковой лодки из любого типа волокна – это адгезия и пропитываемость.

Дешевым вариантом является использование полиэфирной смолы, позволяющей создать цельный элемент из стеклопластика за одну операцию. Можно применить смолу TM Ashland. Для создания декоративного, с защитными свойствами покрытия корпуса, понадобится гелькоут. Также потребуется фанера толщиной не менее 1,2 см, обладающая влагостойкостью.

Изготовление лодки невозможно без наличия грамотного чертежа. Проектирование будущего плавсредства можно осуществить с помощью программы Автокад. Сначала создается 3D модель, затем схемы шпангоутов, выкроек. Готовые чертежи берутся на специализированных сайтах, в интернете. Теперь можно начинать делать стеклопластиковую лодку своими руками.

Каркас

Если подойти к этому вопросу безответственно, то сооруженная конструкция развалиться при первой попытке запустить ее на водные просторы.

После детальной разработки и проверки чертежа можно начинать практические работы по созданию каркаса. Можно закрепить каркас уже предложенными методами выше, а можно использовать для работы паяльник для пластиковых изделий.

Работать с такими инструментами не сложно. С этими работами справиться даже тот человек, который не имеет опыта в данной сфере. К паяльникам прилагают инструкцию, где детально расписан весь порядок действий.

Покупать для разовой работы, чтобы сварить каркас, этот инструмент не рекомендуют, оправдывая это экономической невыгодностью.

Лучше для крепления каркаса из пластиковых труб использовать аппарат, взятый в аренду. Эту услугу предлагают магазины, которые занимаются продажей паяльников.

Если при работе возникнут какие-нибудь трудности, то решить задачу, как правильно сделать каркас из труб ПВХ, помогут видео материалы.

Предназначение и поэтапное изготовление

Пластиковое маломерное судно предназначено преимущественно для рыбалки. Его можно также использовать для водного туризма, спортивного направления. Условия эксплуатации лодки на воде: волна не более 60 см высотой, сила ветра – до 4 баллов по десятибалльной шкале. Судно из стеклопластика – это прекрасная альтернатива надувным лодкам.

На первом месте среди плюсов стоит прочность, которая превосходит данный показатель алюминиевой лодки того же класса. Такое судно прослужит долго, при должном уходе – до 20 лет.

Мнение эксперта
Тарасов Дмитрий Тимофеевич
Мастер спорта по альпинизму. Автор научных статей на тему выживания в условиях дикой природы

Корпус из стеклопластика имеет отличную гидродинамику и форму, обладает высокими физико-химическими свойствами. Ремонт вполне осуществим своими руками.

Одним из наиболее важных преимуществ пластиковой лодки является возможность ее изготовления в соответствии со своими желаниями.

Стеклопластик – единственный материал, позволяющий самому создать форму любой сложности. Самостоятельное конструирование днища дает возможность оснастить его реданами любой конфигурации.

Можно добиться максимальной эффективности ходовых качеств судна, расположив реданы в наиболее подходящих местах. Кроме того, по дизайну самодельная лодка будет отражением характера ее владельца.

Существует метод изготовления самодельной лодки из фанеры и стеклопластика, когда пластик используется лишь для наружного покрытия лодки. Но эта технология не оправдывает себя.

Лежащий под пластиком слой фанеры быстро набирает влагу, что увеличивает вес судна. Происходит быстрое разрушение фанеры из-за воздействия микроорганизмов и процесса расслоения, ведь по прочности фанера значительно уступает пластику.

Как сделать лодку? Аккуратно соблюдая все правила, даже новичок сможет осуществить эту задачу. Технологический процесс простой и бюджетный. Корпус судна создается за счет пропитанного полимерным составом армирующего наполнителя.

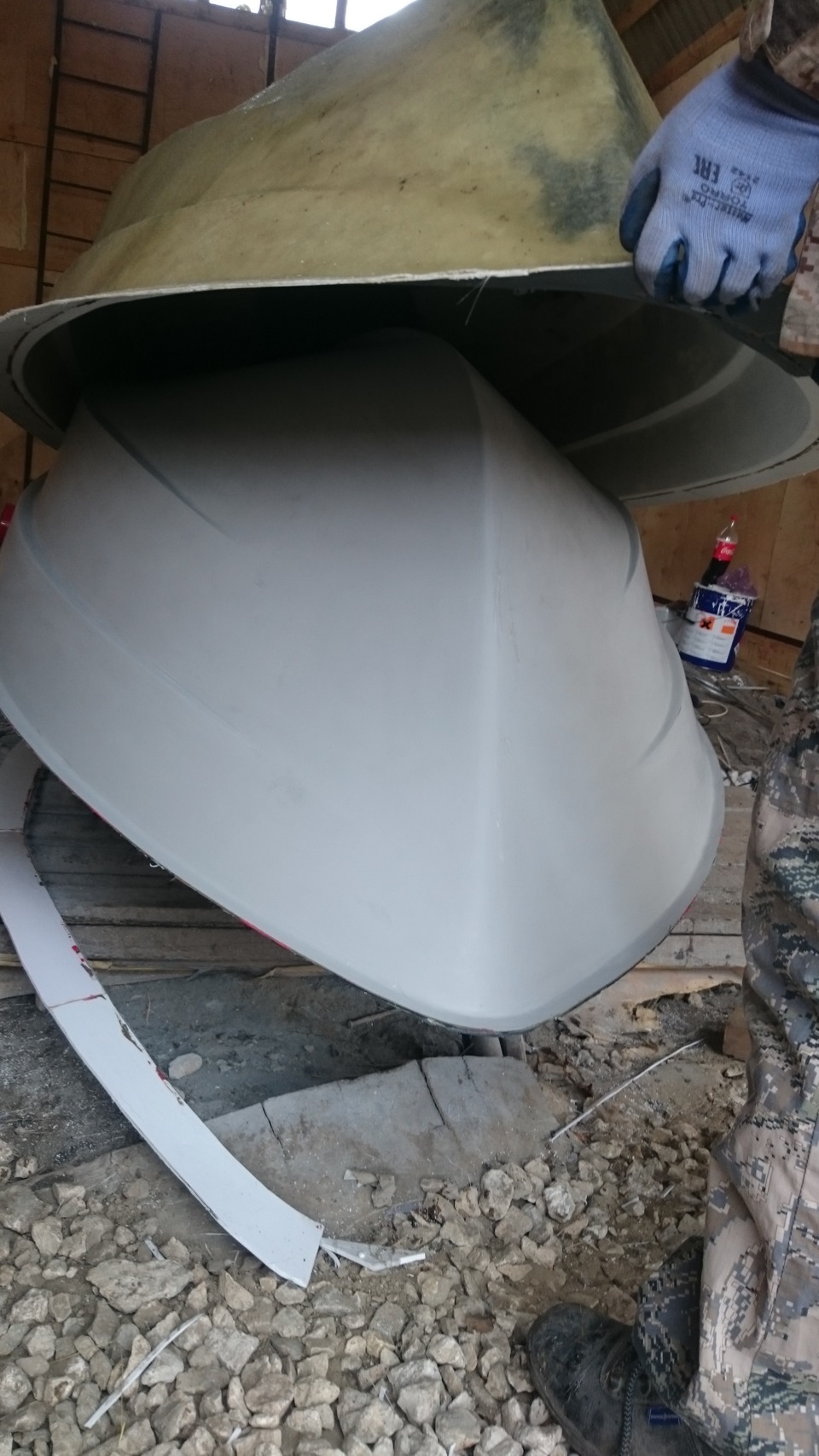

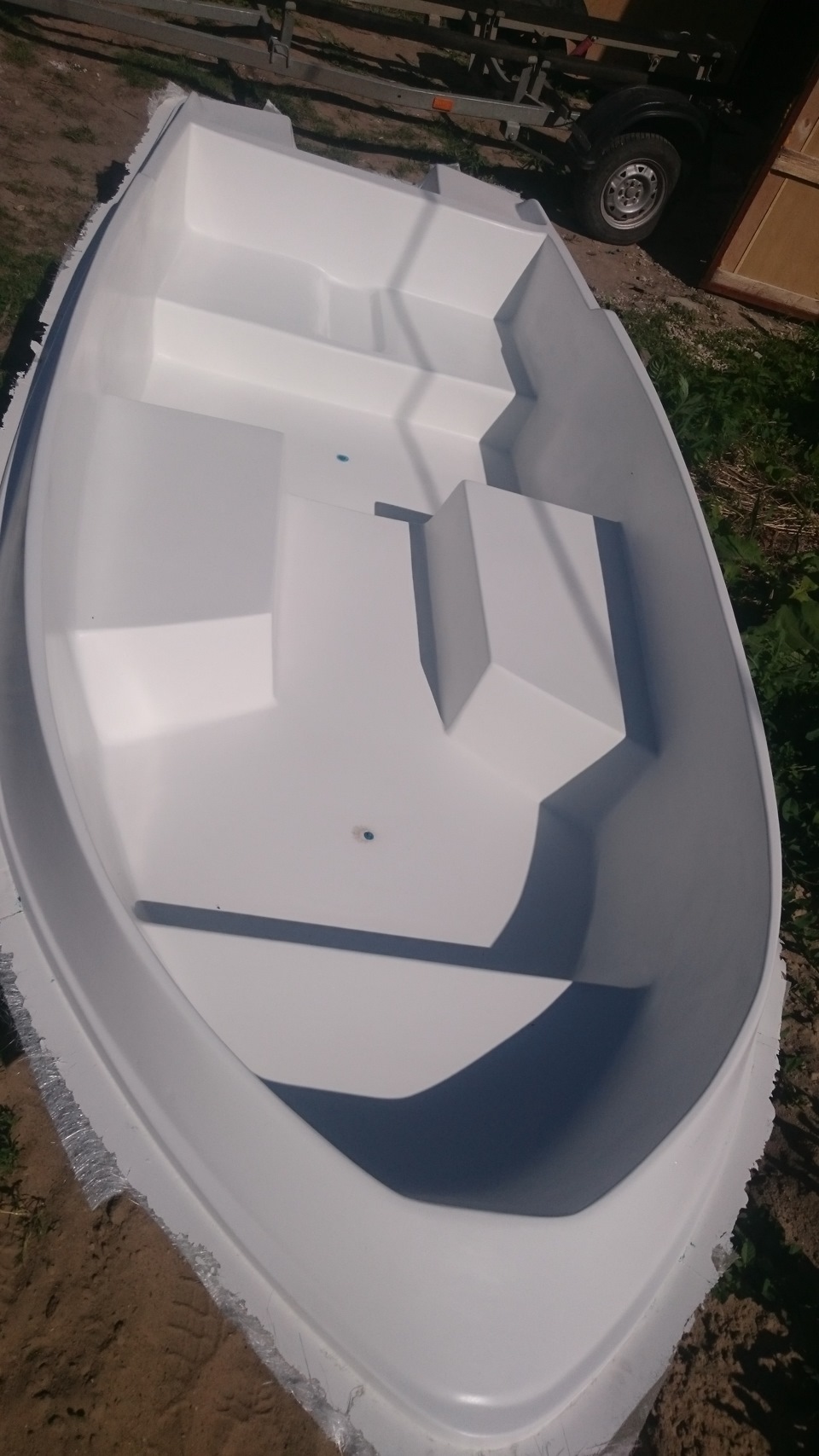

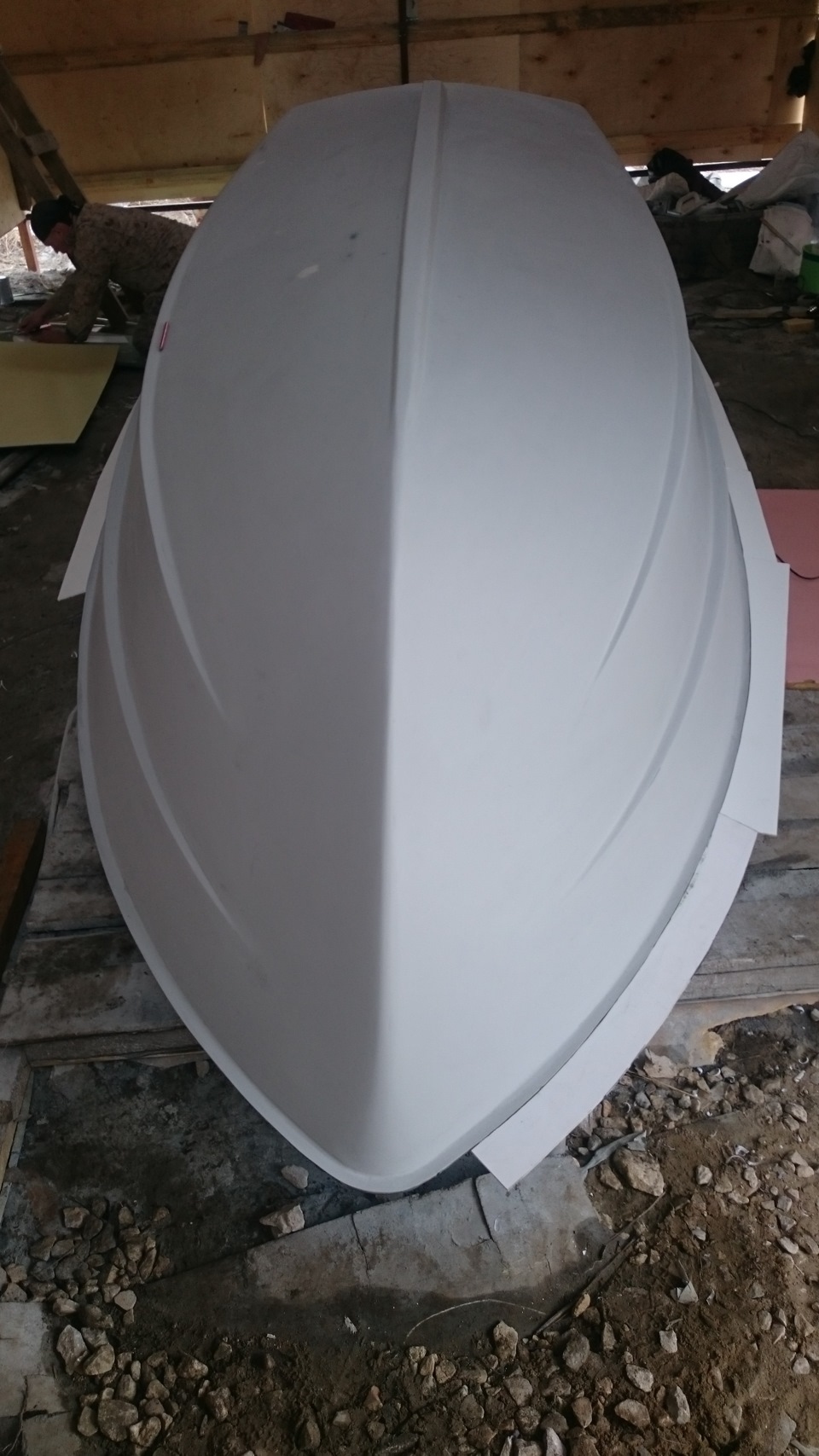

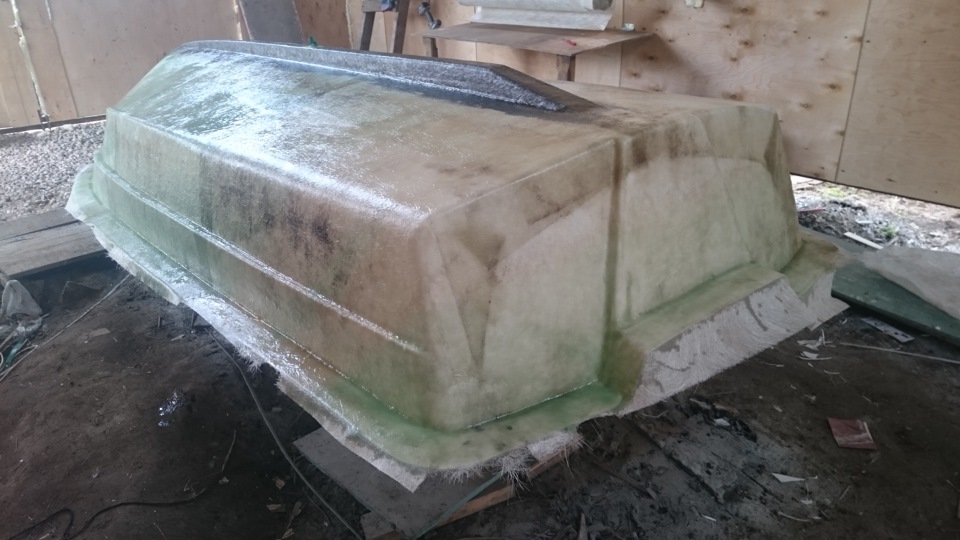

Изготовление лодки

Изготовление лодки является ключевым моментом при ее производстве. Нужно запастись гелькоутом, полиэфирной смолой, стекломатом, ножницами, разделительным воском, валиками, затвердителем, веслами, наждачной бумагой, подуключинами и уключинами.

• согласно технологии матрица обмазывается полностью разделительным воском в 4 слоя, после чего наносится гелькоут для внешнего слоя лодки;
• параллельно бортам лодки устанавливаются седушки из стеклопластика;
• для жесткости и прочности конструкции стекломат прикатывается в 5 слоев;
• срезается лишняя бахрома, седушки вклеиваются при помощи клея;
• прикручиваются уключины;
• борта лодки основательно зашкуриваются наждачной бумагой;
• готовая лодка погружается на багажник;
• снаружи и внутри лодку можно покрасить гелькоутом, но это совсем не обязательно.

Используя данную последовательность при изготовлении лодки, конструкция получится легкой, прочной, устойчивой на воде, долговечной и весьма привлекательной. Заднюю банку не нужно делать слишком узкой. Седушки останутся плавучими даже, если лодка полностью перевернется на воде.

Стеклопластиковый корпус лодки схож по структуре с железобетонной конструкцией. Стеклоткань является эластичным материалом, его можно сгибать, придавать любую геометрическую форму.

Следуя четким инструкциям, несложно лодку изготовить своими руками, и достаточно легкое и удобное в эксплуатации судно будет способствовать на протяжении многих лет хорошему отдыху и удачной рыбалке.

Лодка из стеклопластика завоевала популярность своей долговечностью и надежностью. Стеклопластик обладает рядом значимых преимуществ перед другими материалами. Собрать судно можно быстро и без особых затрат. Лодка из стеклопластика своими руками – бюджетный и достойный вариант для поездок на рыбалку.

Как сделать лодку из пенопласта своими руками

Лодка из пенопласта легка в изготовлении

После изготовления чертежа с подробным нанесением всех элементов лодки, можно приступать к сборке каркаса. К скелету лодки будут крепиться внутренняя, внешняя, и главная обшивка. Он должен быть прочным, поскольку от этого зависит качество плавсредства. Главная обшивка, сделанная из пенопласта, придает судну устойчивость и непотопляемость на воде. Элементы главной обшивки должны быть плотно приклеены друг к другу, чтобы не пропускать влагу. Внутренняя обшивка служит защитой хрупкого пенопласта от механических повреждений внутри судна, а внешняя — с внешней стороны, она должна быть водонепроницаемая и прочная.

Изготовление каркаса

Важную роль играет каркас лодки

Скелет лодки изготавливается из деревянных брусков. Это важная часть конструкции, и она должна быть прочной, жесткой и надежной. Он собирается по частям: замеряется каждая составная деталь, и скрепляются друг с другом на шурупы или гвозди. Чтобы сделать каркас еще более прочным, поверх креплений из шурупов можно прикрепить металлические уголки и пластины. Ребра каркаса выполняются из фанеры. Когда он будет собран, можно приступать к изготовлению обшивок.

Изготовление главной обшивки

Внимательно подходите к выбору эпоксидных смол

Главная обшивка позволит сделать так, чтобы лодка из пенопласта своими руками не тонула, а хорошо держалась на воде. Для ее изготовления нужно взять листы пенопласта толщиной 5-10 см, эпоксидный клей, острый инструмент для резки пенополистирола, а также измерительные приборы.

На листы пенопласта наносятся замеры площади каркаса всей лодки. Затем они разделяются на отдельные замеры, которые в дальнейшем будут собираться воедино. Поскольку пенопласт нельзя сгибать, угловые соединения выполняются из трех элементов. Чтобы прикрепить пенопласт к каркасу, можно использовать эпоксидный клей, которым склеиваются листы, а также гвозди с широкими шляпками из плоских металлических пластин.

Изготовление внутренней и внешней обшивки

Внутренняя обшивка служит защитным каркасом для главной обшивки из пенополистирола. Она помогает сохранить целостность материала от различных механических воздействий, в том числе под давлением веса человека, находящегося внутри судна. Для изготовления внутренней обшивки можно взять фанеру. Сначала вымеряется площадь внутренней поверхности судна. Можно зашить всю площадь внутри лодки полностью или только пол и нижнюю часть бортов. После проведения замеров они наносятся на фанеру, после чего она отдельными частями приклеивается на главную обшивку с помощью эпоксидного клея. Нужно следить за тем, чтобы фанера не прогибалась под весом человека, повреждая пенополистирол.

Внешняя обшивка обязательно должна выполняться для того чтобы катер не повредил дно или борта о неровности дна или прочие препятствия. К тому же, она создаст водонепроницаемую поверхность. Для создания защитной поверхности наклеивается фанера на те места судна, где вероятнее всего может возникнуть пробоина, а также нос лодки. Остальную часть корпуса можно покрыть брезентом для устойчивости от влаги.

Стеклопластик

Прежде чем рассмотреть, как своими руками сделать моторную лодку из стеклопластика, давайте изучим все плюсы и минусы этого материала.

Плюсы:

Лодка из стеклопластика может быть как килевая, так и плоскодонка, так как стеклопластик достаточно прочный материал, который не боится песчаного и каменистого дна. Судно из стеклопластика будет ударопрочным, на нем легко можно пройти по мелководью, не боясь, что дно лодки изотрется о камни. Кроме того, этот материал нормально переносит перепады температур, поэтому обычно не возникает проблем с хранением лодки: ее можно оставить на зиму даже в неотапливаемом гараже. Ремонт тоже довольно простой: понадобится лишь эпоксидная смола и стеклоткань. Так как такие лодки не требуют накачки воздухом, то ее и невозможно проколоть или порвать. Эти плавсредства практически непотопляемы.

Минусы:

Основной минус такой лодки в том, что они имеют достаточно большие размеры, поэтому транспортировка судна обычно вызывает затруднения. Как правило, для перевозки требуется прицеп.

Тележка

В отличие от лодки, на создание которой придется потратить немного времени, тележка для лодки из ПВХ труб делается быстро. Она предназначается для транспортировки лодки из ПВХ труб с двигателем и прилегающим грузом.

Наличие тележки существенно облегчает перевозки лодки. Имея тележку, смонтированную своими руками, при перевозке можно обойтись без посторонней помощи и напряжения.

На предоставленных фото и видео – роликах есть возможность увидеть различные варианты этих механизмов. Рассмотрев их можно выбрать наиболее подходящий вариант для постройки своими руками.

Видео

Размеры тележки зависят от габаритов лодки. И рассчитывая их, нужно иметь в виду, что ширина тележки должна быть такой, чтобы плавательное средство удобно на ней размещалось.

Для создания такой конструкции своими руками необходимо подготовить трубу объемом на 32 мм. Специалисты рекомендуют остановить свой выбор на изделиях, армированных стекловолокном.

Также следует запастись соответствующими креплениями для патрубков (муфтами и крестовинами). Еще понадобиться пара колес и стальной прут.

Вначале делают ось из трубок со вставленным стальным прутом. На него вставляют колеса и фиксируют их скобами. Далее из трубок выполняется рама, которая на подпорках размещается над осью.

Еще некоторые детали

Теперь, как сделать лодку из труб пвх, ясно. Данная работа потребует много терпения, займет не маленький отрезок времени, но в конечном результате можно получить огромное удовольствие от такого дополнения к отдыху на водных просторах, как отличная лодка, сделанная своими руками.

Для удобства плавания понадобятся весла. Их тоже не трудно сделать своими руками. Для этого отлично подойдет не толстая ПВХ труба.

Эти полоски крепят к пластиковым трубкам саморезами. Саморезы подтягивать очень плотно не советуют, потому, что акрил может лопнуть. А нижнюю часть весла рекомендуют немного закруглить.

Смотреть видео Для большей устойчивости изделия на его боковых частях можно приделать выносные опоры. В их роли могут выступать два больших пластиковых бутыля на выносных планках.

В таком дополнении есть плюсы, это, например, образование свободного места для хранения улова или любых других мелочей. Но, есть в таком решении и свои минусы, на таких плавательных сооружениях немного труднее грести из-за нехватки места.

Тент

Настоящий рыбак не бросает рыбалку ни в зимнее время, ни в плохую погоду. На рыбной ловле в летний период от палящих лучей солнца и от проливного дождя на плаву может защитить тент. С такой защитой речная прогулка не будет безнадежно испорчена.

Купить такой тент – удовольствие не из дешевых, поэтому многие рыбаки оснащают свои «субмарины» тентами, который производят своими руками.

Самая простая конструкция – это тент, который крепят на каркас, закрепленный на стойках. Все это можно сделать из ПВХ труб.

Работа выполняется так: на каркас в конце закрепляется брезент или ткань ПВХ. ПВХ трубы являются легким материалом, который не станет общий вес.

При этом они достаточно прочные, и каркас не сломается при случайном зацеплении с нависшими над водой ветками или кустарниками.

Конструкция тента из ПВХ трубок, проделанного своими руками, может быть очень разной, здесь все зависит от размеров и формы изделия, и от личных предпочтений.

Лодка из труб ПВХ своими руками станет неповторимой, если ее дополнительно украсить

Многие этому моменту уделяют особенное внимание, например, расписывают акриловыми красками, обшивают окрашенными листами фанеры и другое

Видео

После таких мероприятий сконструированное своими руками творение точно будет неповторимым и запоминающимся. Вся конструкция не потребует большого количества финансов, ведь магазинные аналоги стоят куда дороже.

Немного терпения усидчивости, потраченные в процессе конструирования, принесут огромное удовольствие от отдыха на речке.
